Produkta veids	Iebūvējama trauku mazgājamā mašīna
Zīmols	Bosch
Modelis	SMV6ZB801E
Augstums	86,5 cm (regulējams)
Platums	59,8 cm
Dziļums	55 cm
Svars	Aptuveni 45 kg
Elektrobarošana	220-240 V, 50-60 Hz, 10 A
Jauda	2100 W
Ūdens patēriņš	9-10 litri ciklā
Trokšņa līmenis	44 dB(A) re 1 pW
Ietilpība	14 trauku komplekti
Programmas	Eco, Intensīva, Normāla, Ātra, Priekšmazgāšana
Īpašās funkcijas	EmotionLight apgaismojums, TimeLight, Gap Illumination, Vario atvilktne, regulējamas smidzināšanas sviras
Filtrācijas sistēma	Rupjais filtrs, mikrofilters, automātiskā filtrācijas sistēma
Drošība	AquaStop, bērnu drošība (bloķēšana), zemējums
Iekšējais materiāls	Nerūsējošais tērauds
Apkope	Filtri, smidzināšanas sviras, sūkņa vāks, durvju blīve
Rezerves daļas	Pieejamas caur Bosch servisu (atsauce: tablešu ceļvedis 00614935, krūzīšu plaukts 00618565 utt.)
Garantija	2 gadi (daļas un darbs)
Lejupielādējama lietošanas instrukcija	Jā, PDF formātā vietnē notice-facile.com

Bieži uzdotie jautājumi - SMV6ZB801E BOSCH

Kā uzstādīt trauku mazgājamo mašīnu SMV6ZB801E?

Uzstādīšanai nepieciešams atvienot ierīci no elektrotīkla un ūdens padeves. Pārliecinieties, ka ierīce ir brīvi pieejama. Darba virsmai noņemiet aizmugurējās skrūves un bīdiet bloķēšanas sviras uz augšu. Uzstādiet darba virsmu, ievietojot to sliedēs līdz klikšķim. Elektriskajam pieslēgumam iespiediet barošanas kabeli kontaktligzdā līdz klikšķim.

Kā izvēlēties mazgāšanas programmu?

Izmantojiet vadības paneli, lai izvēlētos vēlamo programmu no opcijām: Eco, Intensīva, Normāla, Ātra vai Priekšmazgāšana. Nospiediet atbilstošo taustiņu, lai sāktu. TimeLight rāda atlikušo laiku.

Kāpēc trauku mazgājamā mašīna neieslēdzas?

Vispirms pārbaudiet, vai ierīce ir pieslēgta elektrotīklam un durvis ir pareizi aizvērtas. Pārliecinieties, ka bērnu bloķēšana nav aktivizēta (bērnu drošība). Ja problēma saglabājas, atvienojiet ierīci uz 60 sekundēm un pēc tam atkal pievienojiet.

Kā tīrīt filtrus?

Izņemiet apakšējo grozu. Pagrieziet rupjo filtru pretēji pulksteņrādītāja virzienam un paceliet filtrācijas sistēmu. Nolaidiet mikrofiltr, lai to izņemtu. Izskalojiet filtrus tīrā ūdenī. Uzstādiet atpakaļ pretējā virzienā, saskaņojot bultiņas.

Kā nomainīt smidzināšanas sviras?

Augšējai svirai atskrūvējiet un velciet uz leju. Apakšējai svirai nolaidiet to, lai noņemtu. Ievietojiet jauno apakšējo sviru līdz fiksācijai. Augšējo sviru cieši pieskrūvējiet.

Kā atkaļķot ierīci?

Izmantojiet īpašu atkaļķošanas līdzekli trauku mazgājamām mašīnām. Ielejiet to mazgāšanas līdzekļa nodalījumā. Palaidiet tukšu programmu Eco vai Intensīva. Atkārtojiet pēc nepieciešamības atkarībā no ūdens cietības.

Ko nozīmē reģenerācijas sāls indikators?

Indikators norāda, ka sāls līmenis ir zems. Atveriet sāls tvertnes vāciņu (zem apakšējā groza) un ielejiet īpašu trauku mazgājamās mašīnas sāli, līdz indikators nodziest.

Kā noregulēt ūdens cietību?

Ūdens cietība tiek regulēta caur vadības paneli. Skatiet instrukciju precīziem soļiem. Parasti nospiediet taustiņu kombināciju, lai ievadītu regulēšanas režīmu, un izvēlieties līmeni, kas atbilst jūsu ūdenim.

Kā uzstādīt krūzīšu plauktu un tablešu ceļvedi?

Vispirms uzstādiet tablešu ceļvedi slīpi uz augšējā groza priekšpuses. Pēc tam piestipriniet krūzīšu plauktu, centrējot to. Atveriet plaukta klipu krūzītēm. Lielām glāzēm izmantojiet turēšanas klipu.

Kur atrast pilno lietošanas instrukciju?

Pilnā instrukcija ir bezmaksas pieejama PDF formātā vietnē notice-facile.com. To var lejupielādēt vai apskatīt tiešsaistē. Tā satur 989 lapas, kas detalizēti apraksta uzstādīšanu, lietošanu un remontu.

LIETOŠANAS INSTRUKCIJA SMV6ZB801E BOSCH

2.1 Vispārējie drošības norādījumi 542

2.1.1 Visam mājsaimniecības iekārtām 542

Piederumi un palīglīdzekļi 543

Remonts 544

4.1 Darbvirsmas nomaiņa 544

4.1.1 Darbvirsmas noņemšana 544 4.1.2 Darbvirsmas uzstādīšana 544

4.2 Grozu sistēmas uzstādīšana 545

4.2.1 86 cm modeļa režģa teknes uzstādīšana 545 4.2.2 Fiksējamo zobu balsta uzstādīšana 545 4.2.3 Tvaicētāja ieliktņa uzstādīšana 546

4.3 Atvilktnes varioDrawer nomaiņa 547

4.3.1 Atvilktnes varioDrawer noņemšana 547 4.3.2 Atvilktnes varioDrawer uzstādīšana 548

4.4 Izsmidzinātāja nomaiņa 549

4.4.1 Izsmidzinātāja noņemšana 549 4.4.2 Izsmidzinātāja uzstādīšana 549

4.5 Filtru nomaiņa 550

4.5.1 Filtru noņemšana 550 4.5.2 Filtru uzstādīšana 550

4.6 Cepamā plāts izsmidzinātājgalviņa 551

4.7 Barošanas vada nomaiņa 552

4.7.1 Barošanas vada kontaktdakšas izvilkšana 552 4.7.2 Barošanas vada kontaktligzdas iespraušana 552

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa 553

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana 553 4.8.2 Atsperes ielikšana 553 4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana 553

4.9 Notekūdeņu sūkņa vāka nomaiņa 554

4.9.1 Notekūdeņu sūkņa vāka noņemšana 554 4.9.2 Notekūdeņu sūkņa vāka uzstādīšana 554

4.10 Sānu paneļa nomaiņa 555

4.10.1 Sānu paneļa noņemšana 555 4.10.2 Sānu paneļa uzstādīšana 556

4.11 Durvju ārējās daļas nomaiņa 557

4.11.1 Durvju ārējās daļas noņemšana 557 4.11.2 Durvju ārējās daļas uzstādīšana 557

4.12 Vadības paneļa nomaiņa 559

4.12.1 Vadības paneļa noņemšana 559 4.12.2 Vadības paneļa uzstādīšana 559

4.13 Durvju atsperes fiksēšana 560

4.14 Pamatnes paneļa nomaiņa 562

4.14.1 Pamatnes paneļa noņemšana 562 4.14.2 Priekšējā paneļa uzstādīšana 562

4.15 Pamatnes plāksnes nomaiņa 563

4.15.1 Pamatnes plāksnes noņemšana 563 4.15.2 Pamatnes plāksnes uzstādīšana 563

4.16 Pārplūdes caurules nomaiņa 564

4.16.1 Pārplūdes caurules noņemšana 564 4.16.2 Pārplūdes caurules uzstādīšana 565

4.17 Durvju iekšējās daļas nomaiņa 567

4.17.1 Durvju iekšējās daļas noņemšana 567 4.17.2 Durvju iekšējās daļas uzstādīšana 567

4.18 Durvju viru nomaiņa 568

4.18.1 Durvju viru noņemšana 568 4.18.2 Durvju viru uzstādīšana 568

4.19 (Apakšējā) durvju blīvējuma nomaiņa 570

4.19.1 Durvju blīvējuma noņemšana 570 4.19.2 Durvju blīvējuma uzstādīšana 571

4.20 (Augšējā) durvju blīvējuma nomaiņa 572

4.20.1 Durvju blīvējuma noņemšana 572 4.20.2 Durvju blīvējuma uzstādīšana 572

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simboli un signālvārdi. Signālvārds apzīmē bīstamības pakāpi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

1. tabula: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozime
	Karstu virsmu radīta bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

2. tabula: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI Bistamibas veids un avots! Iespējamās sekas, kas rodas, neievērojot bistamibas pazinojumu / bridinājumu. - Bistamibas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada strāvu nesošas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotrecierna risks, ko rada spriegumaktīvas detalias! Navejošs elektrotreciens Avtienojet ekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. SYMBOLS Nozime
	Video pamáčības saites apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎva vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attělotá teksta / loga apzimējums	(iekārías displejā)

3. tabula: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visam mašīnsaimniecības iekārtām

Elektrošoka risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrošoka risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sākt darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

Valkājiet aizsargapavīrus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējumu risks!

Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!

• Izmantojiet tikai oriģinālās rezerves daļas. Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimējums Sikāka informacija Attēli
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiŋu
Skrūvgriezis Torx T15	Garums: 80 mm
Plakanais skrūvgriezis	Izmērs: 10 mm x 1,6 mm x 200 mm
Asknaibles [00340871]	Garums: 200 mm, taisnas

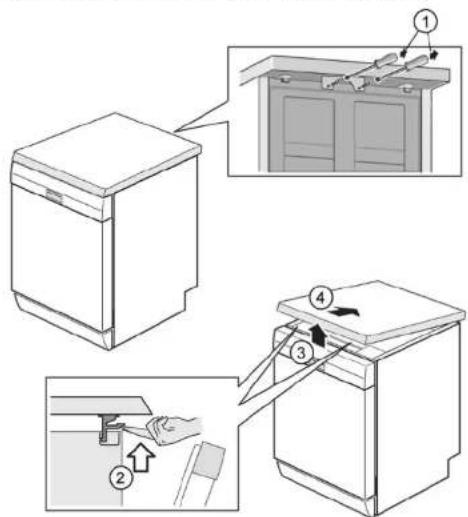

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).
2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

1. Mazliet paceliet darbvirsmas priekšdaļu (3).
2. Nobīdiet darbvirsmu uz aizmuguri (4).
3. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnēs (1).

1. Spiediet darbvirsmu uz priekšu (2).
2. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka atskan klikšķis (3).
3. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts

4.2 Grozu sistēmas uzstādīšana

Prasība:

Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86 cm modeļa režģa teknes uzstādīšana

Speciālie rīki:

Režģa tekne [00614935] Fiksējamais krustu balsts [00618565] 1. Diagonāli ielieciet režģa tekni groza priekšdaļā. 2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējamā krustu balsta uzstādīšana

Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildu aprīkojuma plastmasas ieliktnis, tas ir iepriekš jāizņem.

1. Izņemiet plastmasas ieliktni.

1. Nostipriniet fiksējamo krūžu balstu vietā, līdz atskan klikšķis.

1. Uzlokiet balstu.

Remonts

1. Salieciet mazgājamos traukus.

4.2.3 Tvaicētāja ieliktņa uzstādīšana Speciāli rīki:

Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Iebīdiet tvaicētāja ieliktni zem grozu sistēmas.

Remonts

4.3 Atvilktnes varioDrawer nomaiņa

1. Iespiediet roktura plāksnes.

4.3.1 Atvilktnes varioDrawer noņemšana

1. Iznemiet rokturi uz augšu.
2. Plastmasas sānu ieliktņus izspiediet un uzspiediet uz augšu, lai noņemtu no rāmja.

Remonts

1. Piesardzīgi sagāziet režģa vadotnes uz āru.

1. Izvelciet lokanos zarus no režģa.
2. Izspiediet metāla rāmja priekšdaļu no turētājiem.

1. Izspiediet metāla rāmjus no vadotnes uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

Uzstādiet apgrieztā kārtībā

Remonts

4.4 Izsmidzinātāja nomaiņa

4.4.2 Izsmidzinātāja uzstādīšana

1. Ielieciet apakšējo izsmidzinātāju. Izsmidzinātājs nostiprinās vietā, kad atskan klikšķis.
2. Augšējo izsmidzinātāju ievietojiet un stingri ieskrūvējiet vietā.

Remonts

4.5 Filtru nomaiņa

4.5.1 Filtru noņemšana

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāja kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekrist svešķermeņi

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ielieciet filtru sistēmu iekšā un pagrieziet rupjo filtru pulksteņrādītāja kustības virzienā. Bultu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamā plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamā plāts izslēdzējgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamā plāts izslēdzējgalviņa ir nostiprināta tā, ka atskan klikšķis.

Remonts

4.7 Barošanas vada nomaiņa

Prasība:

Ierīcei jābūt vienotai ar strāvas padevi. Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvelciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANĪBU!

Elektrotīkla kontaktligzdas pārkaršana!

Ugunsgrēka risks

Stingri iespraudiet barošanas vada kontaktdakšu, līdz atskan klikšķis.

Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, ka atskan klikšķis.

Remonts

4.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa

Kā sviru var izmantot mazu skrūvgriezi.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt aizvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5 mm.
2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšējo daļu no vadotnes sēdēm, tad izņemiet tā augšējo daļu no vadotnes sēdēm.
3. Noņemiet atsperi.

4.8.2 Atsperes ievietošana

1. Atsperes garāko galu ievietojiet dozatora stiprinājuma atverē (1).

1. Atsperes īsāko galu ievietojiet mazgāšanas līdzekļa tvertnes vāka stiprinājuma atverē (2).
2. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ievietojiet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sēdēs 5 mm dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sēdēs.
2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts

4.9 Notekūdeņu sūkņa vāka nomaiņa

Prasības:

Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem. → 550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet akrājus odojen. Varat izmantot suku.
2. Sūkņa vāku noņemiet ar karoti un satveriet aiz šķērselementa.

1. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā, kā atskan klikšķis.

Remonts

4.10 Sānu paneļa nomaiņa

Prasības:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupā ierīce: darbvirsmai ir jābūt noņemtai. 544

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att. 1: Pilnībā iebūvēta

1. Atgāziet sānu paneļa augšdaļu uz aru (2).
2. Sānu paneli nolaidiet un izvelciet no pamatnes iedobes (3).

Remonts

4.10.2 Sānu paneļa uzstādīšana

1. Ielieciet sānu paneli pamatnes iedobē (1).

Att. 2: Pilnībā iebūvēta

1. Uzspiediet sānu paneli uz ierīces (2).
2. Nostipriniet sānu paneli ar skrūvēm (3).

Remonts

4.11 Durvju ārējās daļas nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet tālāk aprakstītajās darbībās norādītās skrūves.

1. Atveriet durvis.
2. Izskrūvējiet četras skrūves.

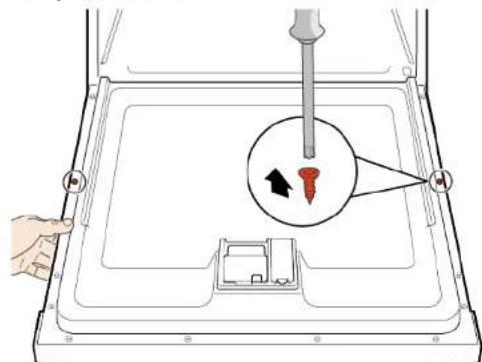

3.

Pieturiet durvis aiz sāniem.

Izskrūvējiet abas skrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

Remonts

Prasība:

Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām.

1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā.
2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

4.

Pieturiet durvis aiz sāniem.

Durvis atveriet un nostipriniet ar divām skrūvēm (4 x 11 mm metāla skrūves).

1. Nostipriniet durvju ārējo daļu ar četrām skrūvēm (4 x 11 mm metāla skrūves).

Remonts

4.12 Vadības paneļa nomaiņa

Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zemā līmeņa sensora elektriskos savienojumus (1, 2).

1. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).
2. Atveriet ierīces durvis.
3. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).
4. Izskrūvējiet sešas skrūves.

1. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Izmantojiet 4× 16 mm skrūves.

Uzstādiet apgrieztā kārtībā.

Remonts

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no strāvas padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta).

4.14.1 Pamatnes paneļa noņemšana

1.

Nepareiza noņemšana

Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteni var nolūzt.

Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni.

jo abi ir vienādi,

Ir ieteicams palikt kaut ko zem ierīces priekšdaļas, lai mazinātu slodzi uz pamatnes paneļa kājām.

Mazinātu slodzi uz pamatnes paneļa kājām.

1. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

1. Noņemiet paneli.
2. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.
2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas nostiprinās vietā, kā atskan klikšķis (2).

Remonts

4.15 Pamatnes plāksnes nomaiņa

Pamatnes plāksne ir priekšdaļas apakša.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta / iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abas skrūves (1).

1. Atbrīvojiet aizturelementus (2).
2. Piesardzīgi pagāžiet pamatnes plāksni uz priekšu (1).

4.

Atbilstoši modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes.

Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējās darbības apgrieztā secībā.

Remonts

4.16 Pārplūdes caurules nomaiņa

Pārplūdes caurule ir ierīces priekšdaļas apakšā.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Priekšējam panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). Pamatnes plāksnei ir jābūt noņemtai.

4.16.1 Pārplūdes caurules noņemšana

Sakrājies ūdens

• Kad noņemat iztukšošanas šļūteni, var izplūst sakrājies ūdens. Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni caur iztukšošanas šļūteni.

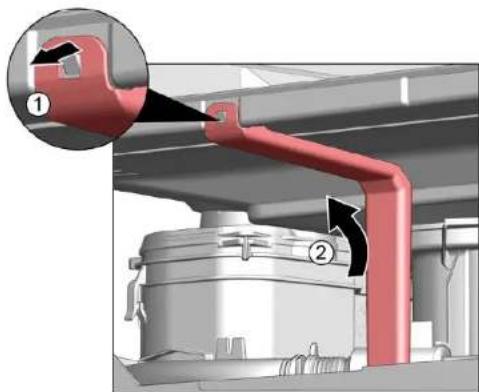

• Atbrīvojiet aiztures mehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšējos aiztures elementus.

3.1. Pabīdiet skrūvgriezi zem metāla aiztura (1).

1. Uzmanīgi atbrīvojiet metāla skavu (2).

Remonts

1. Noņemiet pārplūdes cauruli.

4.16.2 Pārplūdes caurules uzstādīšana

Ūdens radītu bojājumu risks nepareizas pārplūdes caurules uzstādīšanas dēļ!

Pareizi ielieciet pārplūdes cauruli apakšējā pamatnes iedobes vadotnē.

Pareizi nostipriniet pārplūdes cauruli augšdaļā, līdz atskan klikšķis.

1. Novietojiet pārplūdes cauruli (1).
2. Ievirziet pārplūdes cauruli blīvējumā (2).
3. Iespiediet pārplūdes cauruli blīvējuma vadotnē (3).
4. Uzmanīgi ielieciet pārplūdes cauruli vietā (4).
5. Nostipriniet pārplūdes cauruli ar skavu (5).

Remonts

1. Pārbaudiet uzstādītās daļas kreiso un labo pusi. 3. Pārbaudiet, ka tā ir stingri nostiprināta.

1. Uzlieciet metāla skavu kreisajā un labajā pusē.

Remonts

4.17 Durvju iekšējās daļas nomaiņa

Prasība:

Ierīce ir jāpievieno ūdens padevei. Ierīce ir jāpievieno aukstā ūdens padevei.

4.17.1 Durvju eņģu noņemšana

1. Izskrūvējiet skrūves (1)
2. Noņemiet durvju iekšējo daļu uz augšu (2).

1. Nostipriniet durvju viru ar skrūvēm.
2. Uzlieciet durvju iekšējo daļu uz durvju viras.
3. Nostipriniet durvju iekšējo daļu ar skrūvēm.

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atveriet durvju blīvējumu uz priekšu.
2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.
3. Aizveriet durvju iekšējo daļu.
4. Atveriet durvju blīvējumu uz augšu. Sānu cilām ir jābūt vērstām uz augšu.
5. Pavirziet durvju viru uz augšu.

Remonts

4.18 Durvju viru nomaiņa

Prasības:

Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei jābūt vienotai ar ūdens padevi. Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam. →555 Durvju ārējai daļai ir jābūt noņemtai. Durvju iekšējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam. →559 Durvju atverēm ir jābūt nostiprinātām. →560 Pamatnes panelim ir jābūt noņemtam. →562 Pamatnes plāksnei ir jābūt noņemtai. →563 Pārplūdes caurulei ir jābūt noņemtai. →564

4.18.1 Durvju viru noņemšana

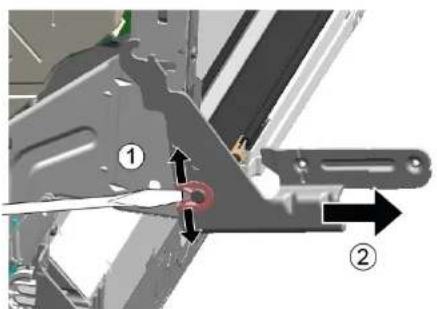

1. Ar skrūvgriezi atbrīvojiet aizturi (1).
2. Velciet durvju viru uz priekšu (2).

1. Atvienojiet durvju viru zemējuma savienojumu.

4.18.2 Durvju viru uzstādīšana

Remonts

1. Uzlieciet viru uz ierīces (1).
2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

2.

Ja nav zemējuma savienojuma, durvīm var būt elektriskā lauka potenciāls.

Izveidojiet zemējuma savienojumu.

1. Durvju blīvējumu komplektu ar blīvēšanas aizbāzni ielieciet durvju iekšējā daļā.
2. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts

4.20 (Augšējā) durvju blīvējuma nomaiņa

Prasība:

Ierīcei jābūt vienotai nostrāves padevei. Ierīcei jābūt vienotai ūdens padevei.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750 mm, ja ierīce ir 81 cm augsta, vai 1850 mm, ja ierīce ir 86 cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.
2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

1. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

4

Blīvējums nedrīkst būt sakrokots vai izstiepts stūros. Blīvējuma galiem ir jābūt nogrieztiem diagonāli un ir jāsašaurinās virzienā uz priekšējās daļas tvertnes dibenu.

Novietojiet blīvējuma galu taisni pret priekšējo durvju iekšējās daļas. Blīvējumam ir jāpieguļ iespējami dziļi pie tvertnes sāna.

Pareizi uzstādīts durvju blīvējums

Remonts

4.21 Gaismekļa EmotionLight nomaiņa

Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšējās daļas augšpusē.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Darba virsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturi (1).

1. Noņemiet turētāju uz augšu (2).
2. Izvelciet spraudni no savienotāja (ierīces priekšējā daļā pa labi).
3. Atvienojiet barošanas moduļa elektriskos savienojumus.

1. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

Remonts

Kabeli pie durvju viras (starp plakano locītavu un skalošanas līdzekļa tvertni) uzstādiet tā, lai kustīgās daļas to nevar bojāt.

1. Iespiedshēmas plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja (2).

4.23.2 Gaismekļa Gap illumination uzstādīšana

1. Ielieciet iespiedshēmas plates turētāju darbības moduļa rāmī.

1. Nostipriniet tā, lai atskan klikšķis.

1. Optisko šķiedru uzstādiet un nostipriniet tā, lai atskan klikšķis.

1. Pieslēdziet vadu pie darbības moduļa.

Informācija par remontu - Trauku mazgājamā mašīna

1 Šī dokumenta daļa 581

1.1 Svarīga informācija 581

1.1.1 Paskirtis 581 1.2 Simboliu paaiskinimas 581 1.2.1 Pavojaus lygiai 581 1.2.2 Pavojaus simboliai 581 1.2.3 Jspejimu struktura 582 1.2.4 Bendrieji simboliai 582

Suga. 583
