Produkttyp	Inbyggnadsdiskmaskin
Märke	Bosch
Modell	SMV6ZB801E
Höjd	86,5 cm (justerbar)
Bredd	59,8 cm
Djup	55 cm
Vikt	Cirka 45 kg
Elanslutning	220-240 V, 50-60 Hz, 10 A
Effekt	2100 W
Vattenförbrukning	9-10 L per cykel
Ljudnivå	44 dB(A) re 1 pW
Kapacitet	14 kuvert
Program	Eco, Intensiv, Normal, Snabb, Försköljning
Specialfunktioner	EmotionLight-belysning, TimeLight, Gap Illumination, Vario-låda, justerbara spridararmar
Filtersystem	Grovfilter, mikrofilter, automatiskt filtersystem
Säkerhet	AquaStop, barnsäkerhet (lås), jordning
Invändigt material	Rostfritt stål
Underhåll	Filter, spridararmar, pumpkåpa, dörrtätning
Reservdelar	Tillgängliga via Bosch service (ref. tablettguide 00614935, kopphylla 00618565, etc.)
Garanti	2 år (delar och arbete)
Nedladdningsbar manual	Ja, PDF-format på notice-facile.com

Vanliga frågor - SMV6ZB801E BOSCH

Hur installerar jag diskmaskinen SMV6ZB801E?

Installationen kräver att apparaten kopplas bort från elnätet och vattenförsörjningen. Se till att apparaten är fritt tillgänglig. För arbetsbänken, ta bort de bakre skruvarna och skjut upp låsspakarna. Montera arbetsbänken genom att föra in den i skenorna tills det klickar. För elanslutning, tryck in nätsladden i uttaget tills det klickar.

Hur väljer jag ett tvättprogram?

Använd kontrollpanelen för att välja önskat program bland alternativen: Eco, Intensiv, Normal, Snabb eller Försköljning. Tryck på motsvarande knapp för att starta. TimeLight visar återstående tid.

Varför startar inte diskmaskinen?

Kontrollera först att apparaten är strömförsörjd och att dörren är ordentligt stängd. Se till att barnlåset inte är aktiverat (barnsäkerhet). Om problemet kvarstår, koppla bort apparaten i 60 sekunder och anslut den igen.

Hur rengör jag filtren?

Ta bort den nedre korgen. Vrid grovfiltret moturs och lyft upp filtersystemet. Sänk ner mikrofiltret för att ta ut det. Skölj filtren i rent vatten. Sätt tillbaka i omvänd ordning och rikta in pilarna.

Hur byter jag spridararmarna?

För den övre armen, skruva loss och dra nedåt. För den undre armen, sänk den för att ta bort den. Sätt i den nya undre armen tills den snäpper fast. För den övre, skruva åt ordentligt.

Hur avkalkar jag apparaten?

Använd ett avkalkningsmedel specifikt för diskmaskiner. Häll det i tvättmedelsfacket. Kör ett Eco- eller Intensiv-program tomt. Upprepa vid behov beroende på vattenhårdheten.

Vad betyder indikatorn för regenereringssalt?

Indikatorn visar att saltnivån är låg. Öppna locket till saltbehållaren (under nedre korgen) och häll i speciellt diskmaskinssalt tills indikatorn slocknar.

Hur justerar jag vattenhårdheten?

Vattenhårdheten justeras via kontrollpanelen. Se manualen för exakta steg. Vanligtvis trycker du på en kombination av knappar för att gå in i inställningsläge och väljer nivå som motsvarar ditt vatten.

Hur monterar jag kopphyllan och tablettguiden?

Montera först tablettguiden lutad framtill på den övre korgen. Fäst sedan kopphyllan genom att centrera den. Öppna hyllans klämma för koppar. För stora glas, använd hållklämman.

Var hittar jag den fullständiga bruksanvisningen?

Den fullständiga manualen finns gratis i PDF-format på notice-facile.com. Du kan ladda ner den eller läsa den online. Den omfattar 989 sidor med detaljerad installation, användning och reparation.

BRUKSANVISNING SMV6ZB801E BOSCH

4.2 Montering av kurvsystem 627

4.5 Utskiftning av liter 632

4.5.1 Demontering av filter 632 4.5.2 Montering av liter 632

4.6 Montering av sprayhode for stekebrett 633

4.8 Utskiftning av vaskemiddellokket 635

4.8.1 Demontering av vaskemiddellokk 635 4.8.2 Innsetting av fjæren 635 4.8.3 Montering av vaskemiddellokk 635

4.10 Utskiftning av sidepanel 637

4.10.1 Demontering av sidepanel 637 4.10.2 Montering av sidepanel 638

4.11 Utskifting av ytre dør 639

4.12 Utskiftning av betjeningspanel 641

4.12.1 Demontering av betjeningspanel 641 4.12.2 Montering av betjeningspanel 641

4.19.1 Demontering av dørpakningen 652 4.19.2 Montering av dørpakningen 653

4.20 Utskiftning av (øvre) dørpakning 654

4.20.1 Demontering av dørpakning 654 4.20.2 Montering av dørpakning 654

4.2 Montering av kurvsystem

Förutsättning:

4.2.2 Montering av stödklämma för koppar

4.5.2 Montering av filter

1. Sätt filtersystemet ihop igen. Se till att låshakarna på det grova filtret klickar på plats.
2. Sätt filtersystemet i apparaten och vrid det grova filtret medurs. Se till att pilmarkeringarna stämmer med varandra.

Reparation

4.6 Montering av sprayhuvud för stekbricka

1. Ta bort den översta korgen.
2. Sätt sprayhuvudet för stekbricka i hållaren (1) och vrid det åt höger (2).

Sprayhuvudet för stekbricka klickar på plats.

Reparation

4.8 Byte av tvättmedelslock

4.8.1 Demontering av tvättmedelslock

1. Skjut tvättmedelslocket 5 mm.
2. Vicka tvättmedelslocket ut ur styrskenorna på den lägsta sidan och ta tvättmedelslocket ut ur styrskenorna på den andra sidan.
3. Fjern fjaeren.

4.8.3 Montering av vaskemiddellokk

Brukensvampomnodvendig.

4.9.2 Montering av dekol pa avlopspumpe

4.10.2 Montering av sidepanel

1. Sett sidepanelet inn i bunnkaret (1).

Bilde 2: Helintegrert

1. Trykk sidepanelet inn pa apparatet (2).
2. Sikre sidepanelet med skruene (3).

Reparasjon

4.12.2 Montering av betjeningspanel

Bruk skruer 4 × 16 mm .

4.19.1 Demontering av dorpakningen

1. Fjern de to holdekipsene pa den nedre dorpakningen (1, 2).

1. Loft av overlopsrennen.

Reparation

4.19.2 Montering av dörrpackningen

Verktyg och hjälpmedel. 913

Reparation 914

4.1 Byta arbetsbänk 914 4.1.1 Ta bort arbetsbänk 914 4.1.2 Montera arbetsbänk 914

4.2 Montera korgsystem 915 4.2.1 Montera en tablettkana för 86 cm-modellen 915 4.2.2 Montera koppstödsslampa 915 4.2.3 Montera ånginsats 916

4.3 Byta varioDrawer 917 4.3.1 Ta bort varioDrawer 917 4.3.2 Montera varioDrawer 918

4.4 Byta sprutarmar 919

4.4.1 Ta bort sprutarm 919 4.4.2 Montera sprutarm 919

4.5 Byta filter 920

4.5.1 Ta bort filter 920 4.5.2 Montera filter 920

4.6 Montera spruthuvud för bakplåt 921 4.7 Byta nätsladd 922

4.7.1 Dra ur nätsladd 922 4.7.2 Sätt i nätsladd.. 922

4.8 Byta diskmedelskåpa 923

4.8.1 Ta bort diskmedelskåpa 923 4.8.2 Sätt in fjädern 923 4.8.3 Montera diskmedelskåpa 923

4.9 Byta hölje för avloppsvattenpump 924

4.9.1 Ta bort hölje för avloppsvattenpump 924 4.9.2 Montera hölje för avloppsvattenpump 924

4.10 Byta sidopanel 925

4.10.1 Ta bort sidopanel 925 4.10.2 Montera sidopanel 926

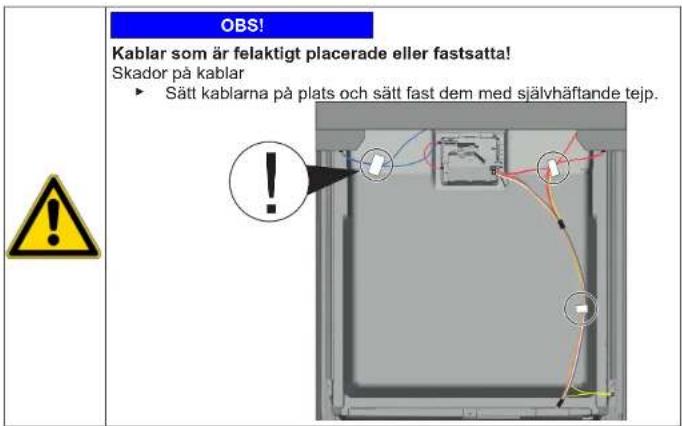

4.11 Byta yttre lucka 927

4.11.1 Ta bort yttre lucka 927 4.11.2 Montera yttre lucka 927

4.12 Byta manöverpanel 929

4.12.1 Ta bort manöverpanel 929 4.12.2 Montera manöverpanel 929

4.13 Sätt fast luckfjädrar 930 4.14 Byta fotpanel 932

4.14.1 Ta bort fotpanel 932 4.14.2 Montera fotpanel 932

4.15 Byta sockelplåt 933

4.15.1 Ta bort sockelplåt 933 4.15.2 Montera sockelplåt 933

4.16 Byta översvämningsledning 934

4.16.1 Ta bort översvämningskanal 934 4.16.2 Montera översvämningsledning 935

4.17 Byta inre lucka 937

4.17.1 Ta bort inre lucka 937 4.17.2 Montera inre lucka 937

4.18 Byta luckans gångjärn 938

4.18.1 Ta bort luckans gångjärn 938 4.18.2 Montera luckans gångjärn 938

4.19 Byta luckans tätning (nedre) 940

4.19.1 Ta bort luckans tätning 940 4.19.2 Montera luckans tätning 941

4.20 Byta luckans tätning (övre) 942

4.20.1 Ta bort luckans tätning 942 4.20.2 Montera luckans tätning 942

Reparationsinformation - Diskmaskin

4.21 Byta EmotionLight 943

4.21.1 Ta bort EmotionLight 943 4.21.2 Montera EmotionLight 943

4.22 Byta TimeLight 946

4.22.1 Ta bort TimeLight 946 4.22.2 Montera TimeLight 946

4.23 Byta Gap illumination 947

4.23.1 Ta bort Gap illumination 947 4.23.2 Montera Gap illumination 948

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faro nivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda till lättare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialkador.

Grafik 1: Faro nivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetätt
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en.lienk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà ...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Fel vid reparationer som berör elkponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter.

Använd skyddsskor. Säkra tunga komponenter så att de inte faller ner. Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

• Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljér Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, für skruvar med saker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm
Spetslång [00340871]	Längd: 200 mm, rak

Reparation

4.1 Byta arbetsbänk

Förutsättning:

Maskinen är bortkopplad från strömförsörjningen. Maskinen är fritt åtkomlig.

1. Lyft upp arbetsbänken något framtill (3).
2. Tryck bort arbetsbänken bakåt (4).
3. Ta bort arbetsbänken.

4.1.2 Montera arbetsbänk

1. Läs arbetsbänkens bakände i styrningarna med hjälp av fästkragarna (1).

1. Tryck arbetsbänken framåt (2).
2. Tryck arbetsbänkens front nedåt tills båda låspakarna klickar i i hörnen (3).
3. Skruva i de två skruvarna igen (4) (tillval).

Reparation

4.2 Montera korgsystem

Förutsättning: Den aktuella korgen har tagits bort från maskinen.

4.2.1 Montera en tablettkana för 86 cm-modellen

Nödvändiga verktyg:

Tablettstyrning [00614935] Koppstödsklämma [00618565]

1. Sätt in tablettkanan diagonalt framtill på korgen.
2. Centrera och snäpp fast tablettkanan i rätt läge.

4.2.2 Montera koppstödsklämma

Nödvändiga verktyg:

Tablettstyrning [00614935] Koppstödsklämma [00618565]

När koppar diskas kan koppstödsklämman vikas upp. Den extra vinkeln minskar mängden vatten som samlas på botten av kopparna. Vid höga glas rekommenderar vi att koppstödsklämman lämnas nedvikt. Om de övre korgarna har plastinsatser som tillval måste de först tas bort.

1. Ta bort plastinsatsen.

1. Snäpp koppstödsklämman på plats.

1. Vik upp klämman.

Reparation

1. Ta bort handtagen uppåt.
2. Tryck plaststöden utåt och tryck dem uppåt ut ur ramen.

Reparation

1. Böj försiktigt styrkärnorna utåt.

5. Dra ut vikpinnarna ur flikarna.

1. Tryck ut metallramen fram ur hållarna.

1. Tryck ut metallramen ur styrningen bakåt.

4.3.2 Montera varioDrawer

Montera i omvänd ordning.

Reparation

4.4 Byta sprutarmar

4.4.1 Ta bort sprutarm

1. Skruva loss den övre sprutarmen (1) och dra ner den för att ta bort den (2).

1. Dra ner den nedre sprutarmen för att ta bort den.

4.4.2 Montera sprutarm

1. Sätt in den nedre sprutarmen. Sprutarmen snäpper fast i sitt läge.
2. Sätt in den övre sprutarmen och skruva den på plats ordentligt.

Reparation

4.5 Byta filter

4.5.1 Ta bort filter

1. Vrid grovfiltret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga främmande föremål faller ner i sumpen.

1. Ta bort mikrofiltret genom att dra ner det.

4.5.2 Montera filter

1. Sätt ihop filtersystemet igen. Se till att låsfästena på grovfiltret snäpper fast på plats.
2. Sätt in filtersystemet i maskinen och vrid grovfiltret medurs. Se till att pilmarkeringarna ligger i linje med varandra.

Reparation

4.6 Montera spruthuvud för bakplåt

1. Ta bort överkorgen.
2. Sätt in spruthuvudet för bakplåt i hållaren (1) och vrid åt höger (2).

Spruthuvudet för bakplåt snäpper fast i sitt läge.

Reparation

4.7 Byta nätsladd

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig.

4.7.1 Dra ur nätsladd

För försiktigt nätsladdens kontakt upp och ner och dra ut den ur uttaget.

4.7.2 Sätta nätsladd

OBS!

Överhettning av huvudanslutning!

andrisk

Sätt in nät sladden ordentligt tills den snäpper fast.

Sätt in nät sladdens kontakt i uttaget tills kontakten snäpper fast i sitt läge med ett hörbart klick.

Reparation

4.8 Byta diskmedelskåpa

En liters skruvmejsel kan användas för att bända med.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Luckan har öppnats. Diskmedelskåpan har öppnats.

4.8.1 Ta bort diskmedelskåpa

1. Skjut in diskmedelskåpan 5 mm.
2. Bänd ut diskmedelskåpan nedtill från styrskenorna och ta bort diskmedelskåpan upptill från styrskenorna.
3. Ta bort fjädern.

4.8.2 Sätta in fjädern

1. Sätt in fjäderns långa ände i monteringshålet på diskmedelsfördelaren (1).

1. Sätt in fjäderns korta ände i monteringshålet på diskmedelskåpan (2).
2. Tryck in kåpan i diskmedelsfacket (3).

4.8.3 Montera diskmedelskåpa

1. Sätt in diskmedelskåpan 5 mm före det helt öppna läget i styrskenorna på ena sidan. Tryck med måttlig kraft in den motsatta sidan i styrskenorna.
2. Kontrollera att diskmedelskåpan fungerar.

Reparation

4.9 Byta hölje för avloppsvattenpump

Förutsättning:

Korgen har tagits bort. Filtren har tagits bort. → 920

4.9.1 Ta bort hölje för avloppsvattenpump

1. Häll ut eventuellt vatten.

Använd en svamp vid behov.

1. Lirka av pumphöljet med en sked och ta tag i det i tvärstycket.

1. Lyft pumphöljet inåt i vinkel och ta ut det.

4.9.2 Montera hölje för avloppsvattenpump

Sätt in pumpholjet (1) och tryck ner det (2).

Pumpholjet snäpper fast i sitt läge.

Reparation

4.10 Byta sidopanel

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Fristående maskiner: Arbetsbänken har tagits bort. → 914

4.10.1 Ta bort sidopanel

1. Ta bort skruvarna från sidopanelen (1).

1. Luta sidopanelen lite utåt längst upp (2).
2. Sänk sidopanelen och dra ut den ur sockeltraget (3).

Reparation

4.10.2 Montera sidopanel

1. Sätt in sidopanelen i sockeltraget (1).

1. Tryck sidopanelen mot maskinen (2).
2. Sätt fast sidopanelen med skruvar (3).

Reparation

4.11 Byta yttre lucka

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen.

4.11.1 Ta bort yttre lucka

Ta bara bort skruvarna som beskrivs i stegen som följer.

1. Öppna luckan.
2. Ta bort de fyra skruvarna.

3.

Säkra luckan genom att hålla i den på ena sidan.

Ta bort de två skruvarna.

4.11.2 Montera yttre lucka

Reparation

Förutsättning:

Isoleringsfilten har satts på rätt plats och satts fast på insidan av den yttre luckan. Gångjärn har satts in i den yttre luckan. 1. Stäng den inre luckan utan att den snäpper fast. 2. Tryck den yttre luckan uppåt under manöverpanelen (1).

1. Tryck den yttre luckan mot den inre luckan och håll den där (2).

4

Säkra luckan genom att hålla i den på ena sidan.

Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

1. Säkra den yttre luckan med fyra skruvar (4 x 11 mm metallskruvar).

Reparation

4.12 Byta manöverpanel

Om en driftmodul är defekt måste hela manöverpanelen bytas.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.12.1 Ta bort manöverpanel

1. Lossa elanslutningarna från manöverpanelen och sensorn för låg spolglansnivå (1, 2).

1. Lossa jordkabeln (3) (tillval).
2. Öppna maskinens lucka.
3. Säkra manöverpanelen så att den inte fäller ner (håll fast den).
4. Ta bort de sex skruvarna.

1. Ta bort manöverpanelen.

4.12.2 Montera manöverpanelen

Använd skruv 4 x 16 mm.

Montera i omvänd ordning.

Reparation

4.13 Sätt fast luckfjädrar

1. Ta bort sladdledningshjulet.

2.1 Öppna luckan något (1).

1. Sätt fast den i spåret på sockeltraget (2).
2. Stäng sakta luckan (3).

Sladdsystemet sätter fast sig automatiskt på luckans gångjärn.

Reparation

3.1. Öppna luckan något (4).

1. Flytta spärren bakåt och släpp luckans gångjärn (5).
2. Öppna luckan (6).

1. Upprepa proceduren på andra sidan av maskinen.

Reparation

4.14 Byta fotpanel

Fötterna är identiska och kan bytas sinsemellan.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.14.1 Ta bort fotpanel

1.

Felaktig borttagning.

Om fotpanelen lossas på sidan och tas bort kan de två fästena brytas av. Om bara ett fäste skadas går det att byta sida då fästena är identiska.

Det är bäst att lägga något under maskinen framtill på sidan för att avlasta fotpanelen med fötterna.

1. För in en skruvmejsel i styrningarna (1) och lossa spärren genom att trycka nedåt.

1. Lyft av panelen.
2. Ta ut fotterna framåt (1).

4.14.2 Montera fotpanel

1. Sätt in fotterna.
2. Sätt fast fotpanelen längst upp (1) och tryck ner den tills den snäpper på plats så det hörs (2).

Reparation

4.15 Byta sockelplåt

Sockelplåten sitter nedtill på framsidan.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Skåpfronten (tillval) har tagits bort. Den yttre luckan har tagits bort. Den yttre luckan har tagits bort (helintegrerad/integrerad). Fotpanelen har tagits bort (tillval).

4.15.1 Ta bort sockelplåt

1. Ta bort de två skruvarna (1).

1. Lösgör fästelementen (2).
2. Luta försiktigt sockelplåten framåt (1).

4.

Beroende på modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.

Lossa kontakten på fångstarmen och dra den bakåt (tillval) (2).

4.15.2 Montera sockelplåt

Montera sockelplåten i omvänd ordning.

Reparation

4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill på maskinen.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Skåpfronten har tagits bort (tillval). Den yttre luckan har tagits bort. Fölpanelen har tagits bort (tillval). Sockelplåten har tagits bort.

4.16.1 Ta bort översvämningskanal

Restvatten

När avloppsslangen tas bort kan det rinna ut restvatten. Fånga upp vattnet eller ta bort det från bottenplattan med sugspruta.

1. Bänd ut låsmekanismen längst upp (1, 2).

1. Lossa fästelementet längst upp.

3.1. Sätt in en skruvmejsel under metallspärren (1).

1. Lossa försiktigt metallklämman (2).

Reparation

1. Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk för vattenskador på grund av felaktig montering av översvämningsledningen!

Sätt in översvämningsledningen rätt på botten i sockeltrågets styrning.

Snäpp fast översvämningsledningen på rätt plats längst upp.

Sätt översvämningsledningen i rätt position (1).

1. Sätt översvämningsledningen i rätt position (1).
2. För in översvämningsledningen i tätningen (2).
3. Tryck in översvämningsledningen i tätningens styrning (3).
4. Sätt in översvämningsledningen försiktigt (4).
5. Knäpp fast översvämningsledningen (5).

Reparation

1. Kontrollera monteringen till vänster och höger. 3. Kontrollera att den sitter fast ordentligt.

1. Knäpp fast metallkammen på vänster och höger sida.

Reparation

4.17 Byta inre lucka

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.

4.17.1 Ta bort inre lucka

1. Ta bort skruvarna (1).
2. Ta bort den inre luckan uppåt (2).

4.17.2 Montera inre lucka

1. Tryck luckans tätning mot fronten.
2. Flytta den inre luckan bakom luckans tätning.
3. Stäng den inre luckan.
4. Tryck luckans tätning uppåt. Sidodelarna pekar uppåt.
5. Flytta luckans gångjärn uppåt.
6. Sätt fast luckans gångjärn med skruvar.
7. Sätt den inre luckan på luckans gångjärn.
8. Sätt fast den inre luckan med skruvar.

Reparation

4.18 Byta luckans gångjärn

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Sidopanelen har tagits bort. Den yttre luckan har tagits bort. Den inre luckan har tagits bort. Manöverpanelen har tagits bort. Luckans fjädrar har satts fast. Fotpanelen har tagits bort. Sockelplåten har tagits bort. Översvämningskanalen har tagits bort.

4.18.1 Ta bort luckans gångjärn

1. Lossa fästskruven med en skruvmejsel (1).
2. Dra luckans gångjärn framåt (2).

1. Lossa jordanslutningen på luckans gångjärn.

4.18.2 Montera luckans gångjärn

Reparation

1. Sätt gångjärnet på maskinen (1).
2. Flytta gångjärnet nedåt (2) tills det hakar fast på maskinen.

2.

Om jordanslutningen saknas kan det leda till nätspänning på luckan.

Gör en jordanslutning.

Reparation

4.19 Byta luckans tätning (nedre)

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Den yttre luckan har tagits bort. Sockelplåten har tagits bort. → 933 Fotpanelen har tagits bort (tillval). → 932 Luckans fjädrar har tagits bort. Manöverpanelen har tagits bort. Kabelklämhållaren nedtill till höger har tagits bort.

4.19.1 Ta bort luckans tätning

1. Ta bort de två fästclipsen på den nedre lucktätningen (1,2).

1. Ta bort översvämningskanalen.

1. Lyft av översvämningsavloppet.

Reparation

1. Ta bort den nedre lucktätningen från den inre luckan.

4.19.2 Montera luckans tätning

1. Sätt tätningschattorna till vänster och höger om tätningsskenan med lucktätningen.

1. Sätt in lucktätningen med tätningsklaffen i den inre luckan.
2. Sätt fast lucktätningen med två fästclips.

Reparation

4.20 Byta luckans tätning (övre)

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning.

4.20.1 Ta bort luckans tätning

Ta bort lucktätningen från innerramen.

4.20.2 Montera luckans tätning

Lucktätningen måste skäras till rätt längd innan den monteras. Det innebär 1750 mm för maskiner med 81 cm höjd och 1850 mm för maskiner med 86 cm höjd.

1. Förbered en passande lucktätning.
2. Se till att tätningsprofilen monteras i rätt läge.

1. Den vita punkten måste vara i nivå med tätningslisten.

4

Tätningen får inte vara vikt eller sträckt vid hörnen. Tätningen skärs av diagonalt i ändarna och smalnar av i botten av behållaren fram.

Placera tätningsänden rakt mot framsidan under den inre luckan. Tätningen ska så långt det går ligga mot behållarens sida.

Rätt monterad lucktätning:

Reparation

4.21 Byta EmotionLight

EmotionLight sitter på sköljbehållarens övre utvändiga front.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Apparaten är bortkopplad från vattenförsörjning. Maskinen är fritt åtkomlig. Arbetsbänken har tagits bort (tillval). Höger sidopanel har tagits bort (tillval).

4.21.1 Ta bort EmotionLight

1. Lossa fästkroken baktill (1).

1. Ta bort hållaren uppåt (2).
2. Dra ut kontakten ur anslutningen (nere till höger på maskinens front).
3. Ta bort elanslutningen från elmodulen.

1. Ta ut EmotionLight ur maskinen.

4.21.2 Montera EmotionLight

1. Sätt in hållaren i sköljbehållarens ram (1).

Reparation

1. Haka i faskroken (2).

Montera kabeln nedtill på höger sida.

Reparation

Bild 3: Flatkabel

1. Sätt in kontakten.

Reparation

4.22 Byta TimeLight

Byt endast TimeLight som komplettdel. TimeLight-modulen sitter fast baktill på sockelplåten.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Apparaten är bortkopplad från vattenförsörjningen. Fotpanelen har tagits bort. → 932 Sockelplåten har tagits bort och vridits. 933

4.22.1 Ta bort TimeLight

1. Böj fästelementen (1) något inåt.

1. Dra upp TimeLight-modulen ur styrningen (2).

4.22.2 Montera TimeLight

1. Böj tillbaka festelementen (1) igen.

1. Tryck in TimeLight-modulen i styrningen (2).
2. Koppla ihop elanslutningen.

Reparation

1. Lyft upp kretskortet framtill och ta bort det från driftmodulens ram (2).

1. Montera ljusfibern och dra åt den så det hörs ett "klick".

1. Anslut ledningen till driftmodulen.
