NAUDOJIMO INSTRUKCIJA SMV6ZB801E BOSCH

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Įrankiai ir pagalbinės priemonės.

Remontas

4.1 Stalviršio keitimas

4.1.1 Stalviršio nuėmimas 585 4.1.2 Stalviršio uždėjimas 585

4.2 Krepšio sistemos įdėjimas

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje 586 4.2.2 Puodelio laikiklio spaustuko įdėjimas 586 4.2.3 Garintuvo įdėklo įdėjimas 587

4.3 Stalčiaus "varioDrawer" keitimas

4.3.1 Stalčiaus "varioDrawer" išėmimas 588 4.3.2 Stalčius "varioDrawer" įdėjimas 589

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas 590 4.4.2 Purkštuvo įdėjimas 590

4.5 Filtrų keitimas

4.5.1 Filtro išėmimas 591 4.5.2 Filtrų įdėjimas 591

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

4.7 Maitinimo laido keitimas 593

4.7.1 Maitinimo laido atjungimas 593 4.7.2 Maitinimo laido prijungimas 593

4.8 Skalbiklio dangčio keitimas 594

4.8.1 Skalbiklio dangčio nuėmimas 594 4.8.2 Spyruoklės įdėjimas 594 4.8.3 Skalbiklio dangčio uždėjimas 594

4.9 Nuotekų siurblio dangtelio keitimas 595

4.9.1 Nuotekų siurblio dangtelio nuėmimas 595 4.9.2 Nuotekų siurblio dangtelio uždėjimas 595

4.10 Šoninio skydo keitimas 596

4.10.1 Šoninio skydo nuėmimas 596 4.10.2 Šoninio skydo uždėjimas 597

4.11 Išorinių durelių keitimas 598

4.11.1 Išorinių durelių nuėmimas 598 4.11.2 Išorinių durelių uždėjimas 598

4.12 Valdymo skydo keitimas 600

4.12.1 Valdymo skydo nuėmimas 600 4.12.2 Valdymo skydo uždėjimas 600

4.13 Durelių spyruoklių tvirtinimas 601

4.14 Kojelių skydo keitimas 603

4.14.1 Kojelių skydo nuėmimas 603 4.14.2 Kojelių skydo uždėjimas 603

4.15 Pagrindo lizdų dangtelio keitimas 604

4.15.1 Pagrindo lizdų dangtelio nuėmimas 604 4.15.2 Pagrindo lizdų dangtelio uždėjimas 604

4.16 Nutekamojo vamzdžio keitimas 605

4.16.1 Nutekamojo kanalo keitimas 605 4.16.2 Nutekamojo vamzdelio įdėjimas 608

4.17 Vidinių durelių keitimas 608

4.17.1 Vidinių durelių nuėmimas 608 4.17.2 Vidinių durelių įdėjimas 608

4.18 Durelių vyrių keitimas 609

4.18.1 Durelių vyrių nuėmimas 609 4.18.2 Durelių vyrių uždėjimas 609

4.19 Durelių sandariklio (apatinio) keitimas 611

4.19.1 Durelių sandariklio išėmimas 611 4.19.2 Durelių sandariklio įdėjimas 612

4.20 Durelių sandariklio (viršutinio) keitimas 613

4.20.1 Durelių sandariklio išėmimas 613 4.20.2 Durelių sandariklio įdėjimas 613

Informacija apie remontą - Indaplovė

4.21 EmotionLight keitimas 614

4.21.1 „EmotionLight“ nuėmimas 614 4.21.2 „EmotionLight“ įdėjimas 614

4.22 TimeLight keitimas 617

4.22.1 "TimeLight" nuėmimas 617 4.22.2 "TimeLight" montavimas 617

4.23 "Gap illumination" keitimas 618

4.23.1 "Gap illumination" išmontavimas 618 4.23.2 "Gap illumination" montavimas 619

Dėl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padės naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentelė 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspējamasis pranešimas
!	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dėl šio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojančiosios spindu-liuotës

Lentelė 2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotų vaizdų ir standartizuotos struktūros

PAVOJUS

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

Priemonės ir draudimai pavojui išvengti

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓷	Žymi reikalingus irankius
⓶	Žymi reikalingas prielaidas
⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka[00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lenga (prieta)	so ek-rane)

Lentelė 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa

Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. Po remonto pasistiprinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižaloti dėl aštrių briaunų!

Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių - Avėkite apsauginius batus. - Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui! - Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! - Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Įrankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
-Torx T20° atsuktu- vas su klauryme [00340764]	100 mm, varžtams su saugos kaiščiu
-Torx T15° atsuktu- vas	Ilgis 80 mm
Atsuktuvas su ipjo- vomis	Mente 10 mm x 1,6 mm x 200 mm
Adatinés replès [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaisas turi būti laisvai prieinamas.

4.1.1 Stalviršio nuėmimas

1. Išsukite du varžtus gale (1) (pasirinktinai).
2. Abu fiksatorius po stalviršiu nuspauskite į viršų (2).

1. Šiek tiek pakelkite stalviršį už priekio (3).
2. Spustelėkite stalviršį šiek tiek toliau nuo galinės dalies (4).
3. Nuimkite stalviršį.

4.1.2 Stalviršio uždėjimas

1. Užfiksuokite stalviršio galinę dalį fiksavimo apkabomis (1).

1. Pastumkite stalviršį į priekį (2).
2. Spauskite stalviršio priekį į apačią, kol abu fiksatoriai garsiai užsifiksuos reikiamoje vietoje (3).
3. Vėl įsukite du varžtus (4) (pasirinktinai).

Remontas

4.2 Krepšio sistemos įdėjimas

Reikalavimas.

Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565] 1. Skirtuko slankiklį įstatykite įstrižai, ties krepšio priekiu. 2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] • Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius, puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačioje susikaupiančio vandens kiekį. Plaunant aukštas taures, rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas plastikinis įdėklas, prieš tai jį reikia išimti.

1. Išimkite plastikinį įdėklą.

1. Įstatykite puodelio laikiklio spaustuką į reikiamą vietą, kad užsifiksuotų.

1. Spaustuką palenkite į viršų.

Remontas

1. Padėkite norimus plauti indus.

4.2.3 Garintuvo įdėklo įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] • Puodelio laikiklio spaustukas [00618565]

• Įsprauskite garintuvo įdėklą su galinėmis dalimis po krepšio sistema.

Remontas

4.3 Stalčiaus, „VarioDrawer“ keitimas

1. Rankenėles užvartus užlenkite į vidų.

4.3.1 Stalčiaus „varioDrawer“ išėmimas

1. Nuimkite rankenėles, keldami aukštyn.
2. Spustelėkite plastikinius šoninius įdėklus į išorę, tada į viršų, kad išimtumėte iš rėmo.

Remontas

1. Kreipiančiuosius skirtukus atsargiai palenkite į išorę.

1. Iškelkite sulankstomą karkasą su skirtukais.
2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite iš laikiklių.

1. Paspauskite metalinį rėmą ir išimkite iš kepiklio.

4.3.2 Stalčiaus „varioDrawer“ įdėjimas

Uždekite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvo keitimas

4.4.1 Purkštuvo išėmimas

1. Atsukite viršutinį purkštuvą (1) ir patraukite žemyn, kad išimtumėte (2).

1. Patraukite apatinį purkštuvą žemyn, kad jį išimtumėte.

1. Įstatykite apatinį purkštuvą. Purkštuvas bus užfiksuotas į reikiamą padėtį.
2. Įstatykite viršutinį purkštuvą ir tvirtai prisukite reikiamoje vietoje.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išėmimas

1. Pasukite stambių dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad į vandens rinktuvą nepatektų pašalinių objektų.

1. Norėdami išimti, mikrofiltrą patraukite žemyn.

4.5.2 Filtrų įdėjimas

1. Surinkite filtrą iš naujo. Įsitikinkite, kad stambių dalelių filtro fiksatoriai užsifiksavo reikiamoje vietoje.
2. Įstatykite filtro sistemą į prietaisą ir pasukite stambių dalelių filtrą pagal laikrodžio rodyklę. Įsitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę įstatykite į laikiklį (1) ir pasukite į dešinę (2).

Kepimo skardos purkštuvo galvutė bus užfiksuota į reikiamą padėtį.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisas yra laisvai prieinamas.

4.7.1 Maitinimo laido atjungimas

Maitinimo laido kištuką atsargiai pakelkite į viršų, nuleiskite į apačią ir ištraukite iš maitinimo lizdo.

4.7.2 Maitinimo laido prijungimas

DĖMESIO!

Pagrindinės jungties perkaitimas!

Gaisro pavojus

Tvirtai įstatykite maitinimo laidą, kol užsifiksuoja.

Kiškite maitinimo laido kištuką į maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Durelės atidarytos. Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuėmimas

1. Įstatykite skalbiklio dangtį 5 mm.
2. Pakelkite skalbiklio dangtį įsvertu kreipiamųjų griovelių apatinio šono link ir išimkite skalbiklio dangtį iš viršutinių kreipiamųjų griovelių šono.
3. Išimkite spyruoklę.

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

Krepšys turi būti išimtas. Filtrai turi būti išimti.

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. Išsunkite vandenį.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelį šaukštu ir suimkite už kryžmės.

1. Pakelkite siurblio dangtelį kampu vidaus link ir nuimkite.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

Statykite siurblio dangtelį (1) ir paspauskite žemyn (2).

Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Pastatomi prietaisai: stalviršis turi būti nuimtas.

4.10.1 Šoninio skydo nuėmimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninį skydą ties viršutine dalimi šiek tiek pakreipkite į išorę (2).
2. Nuleiskite šoninį skydą ir ištraukite iš pagrindo dubens (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

1. Įstatykite šoninį skydą į pagrindo dubenį (1).

Pav. 2: Visiškai integruota

2. Užspauskite šoninį skydą ant prietaiso (2). 3. Pritvirtinkite šoninį skydą varžtais (3).

Remontas

4.11 Išorinių durelių keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

3

Prilaikykite dureles – laikykite už vieno šono.

Išsukite du varžtus.

4.11.2 Išorinių durelių uždėjimas

Remontas

Reikalavimas.

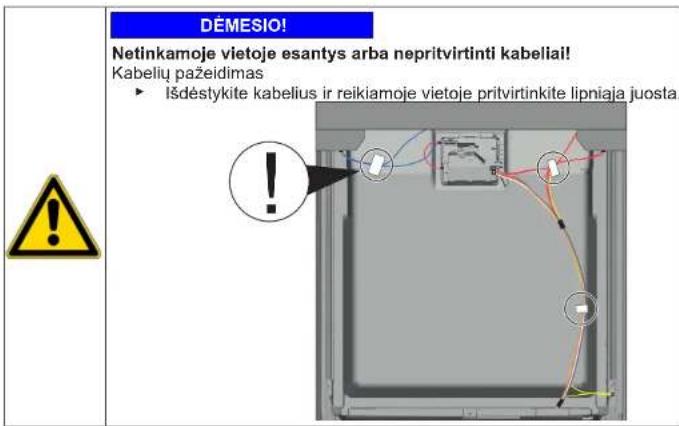

Izoliacinis filas išdėstytas tinkamai ir pritvirtintas išorinių durelių viduje. Išorines dureles įstatykite į vyrį. 1. Pridarykite vidines dureles, bet neužsklęskite. 2. Pastumkite išorines dureles į viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4

Prilaikykite dureles – laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorines dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

Remontas

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuėmimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite įžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.
3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite jį).
4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždėjimas

Naudokite 4 × 16 mm varžtus.

Uždėkite atvirkščia eile svarbą.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite liao kreipiklio išorinį dangtelį.

2.1. Šiek tiek atidarykite dureles (1).

1. Pritvirtinkite prie pagrindo jubimo griovelio. 3. Lėtai uždarykite dureles (3).

Laidai sistemingai automatiškai prisitvirtins prie durelių vyrio.

Remontas

3.1. Šiek tiek pridarykite dureles (4).

1. Perkelkite griovelį į galą ir atleiskite durelių vyrį (5).
2. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelės yra vienodos, todėl jas galima sukeisti vietomis.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Neteisingas nuėmimas.

Ties šonu atsileidus kojelių skydą ir jį nuėmus, gali sulūžti du laikik

liai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikik

liai yra vienodi.

Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad

1. Įstatykite kojeles.
2. Pritvirtinkite kojų skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Remontas

4.15 Pagrindo lizdų dangtelio keitimas

Pagrindo lizdų dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė (pasirinktinė) turi būti nuimta. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota). Kojelių skydas turi būti nuimtas (pasirinktinai). → 603

4.15.1 Pagrindo lizdų dangtelio nuėmimas

1. Išsukite du varžtus (1).

1. Atjunkite spraudes (2).
2. Pagrindo lizdų dangtelį atsargiai palenkite į priekį (1).

4.

Priklausomai nuo modelio serijos, EmotionLight" kištukas vis dar gali būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudes pirštu ir patraukite jį į galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdų dangtelio uždėjimas

• Pagrindo lizdų dangtelius uždėkite atvirkščia eilės tvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimai.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė turi būti nuimta (pasirinktinai). Išorinės durelės turi būti nuimtos. Kojelių skydas turi būti nuimtas (pasirinktinai). Pagrindo lizdų dangtelis turi būti nuimtas.

4.16.1 Nutekamojo kanalo keitimas

Likutinis vanduo

Atjungus išleidimo žarną, gali ištekėti likutinis vanduo. Vandenį surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spaustuką ties viršumi.

Po metaliniu stabdikliu įstatykite atsuktuvą.

1. Švelniai atleiskite metalinį spaustuką (2).

Remontas

1. Iškelkite nutekamąjį vamzdį.

4.16.2 Nutekamojo vamzdžio įdėjimas

Įdėjus nutekamąjį vamzdį netinkamai, vanduo gali pažeisti prietaisą! Tinkamai įstatykite nutekamąjį vamzdį ties apačia į pagrindo įdubimo kreipiklį.

Tinkamai įstatykite nutekamąjį vamzdį ties viršumi reikiamoje vietoje, kad užsifiksuotų.

1. Įstatykite nutekamąjį vamzdį (1).
2. Perkelkite nutekamojo vamzdžio sandariklį (2).
3. Įspauskite nutekamąjį vamzdį į sandariklio kreipiklį (3).
4. Atsargiai įstatykite nutekamąjį vamzdį (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

Remontas

1. Patikrinkite, kaip vamzdis įdėtas kairėje ir dešinėje pusėse. 3. Patikrinkite, ar vamzdis tvirtai atsirėmęs.

1. Užspauskite metalinį spaustuką kairėje ir dešinėje pusėje.

Remontas

4.17 Vidinių durelių keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

1. Pritvirtinkite durelių vyrį varžtais.
2. Įstatykite vidines dureles į durelių vyrį.
3. Pritvirtinkite vidines dureles varžtais.

4.17.2 Vidinių durelių įdėjimas

1. Atlenkite durelių sandariklį į priekį.
2. Perkelkite vidines dureles už durų sandariklio. 3. Uždarykite vidines dureles.
3. Atlenkite durelių sandariklį į viršų. Šoninės dalys pavaizduotos nukreiptos į viršų.
4. Perkelkite durelių vyrį į viršų.

Remontas

4.18 Durelių vyrių keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Šoninis skydas turi būti nuimtas. → 596 Išorinės durelės turi būti nuimtos. Vidinės durelės turi būti išimtos. Valdymo skydas turi būti nuimtas. 600 Durelių spyruoklės turi būti pritvirtintos. → 601 Kojelių skydas turi būti nuimtas. → 603 Pagrindo lizdų dangtelis turi būti nuimtas. → 604 Nutekamasis kanalas turi būti išimtas. → 605

4.18.1 Durelių vyrio nuėmimas

1. Atsuktuvu atfiksuokite tvirtinimo fiksatorių (1). 2. Patraukite durelių vyrį priešais (2).

1. Atleiskite įžeminimo jungtį nuo durelių vyrio.

4.18.2 Durelių vyrio uždėjimas

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju. Elektros dalis remontuoti turi kvalifikuoti elektrikai. Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Remontas

1. Įstatykite vyrį ant prietaiso (1).
2. Stumkite vyrį žemyn (2), kol jis prisitvirtins prie prietaiso.

2.

Neprijungus įžeminimo jungties, maitinimas gali būti tiekiamas ju du

relės.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durys turi būti nuimtos. Pagrindo lizdų dangtelis turi būti nuimtas. 604 Kojelių skydas turi būti nuimtas (pasirinktinai). 603 Durų spyruoklės turi būti išimtos. Valdymo skydas turi būti nuimtas. Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durų sandariklio išėmimas

1. Nuo apatinio durų sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamąjį kanalą.

1. Iškelkite nutekėjimo įtaką.

Remontas

1. Išimkite vidinį durų apatinį sandariklį.

4.19.2 Durų sandariklio dėjimas

1. Uždėkite sandarinimo gaubtelius į kairę ir dešinę sandarinimo bėgelio puses ir įdėkite durų sandariklį.

1. Įstatykite durų sandariklį kartu su sandarinančiuoju alvartu vidinės durys.
2. Pritvirtinkite durų sandariklį dviem spaustukais.

Remontas

4.20 Durų sandariklio (viršutinio) keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

Išimkite durelių sandariklį iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti reikiamo ilgio durelių sandariklį. 81 cm aukščio prietaisams dedamas 1750 mm ilgio sandariklis, o 86 cm aukščio - 1850 mm.

1. Pasiruoškite tinkamą durelių sandariklį.
2. Įsitikinkite, kad sandarinimo profilio padėtis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje, kaip ir sandariklio dugno juostelė.

4

Sandariklis turi būti nebanguotas ir neįsitempęs ties kampais. Sandariklis ties galais įstrižai įkišamas į talpyklos apačią ties prekių nusmailinamas.

Sandariklio galą po vidinėmis durelėmis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas durelių sandariklis:

Remontas

4.21 „EmotionLight" keitimas

"EmotionLight" įrengta viršutinėje priekinėje skalavimo talpos srityje, priešais išorę.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Prietaisai yra laisvai prieinami. Turi būti nuimtas stalviršis (pasirinktinai). Turi būti nuimtas dešinės pusės skydas (pasirinktinai). → 596

4.21.1 EmotionLight nuėmimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklį keldami jį į viršų (2).
2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).
3. Atjunkite nuo maitinimo modulio elektros jungtį.

TimeLight keiskite tik kaip visiškai surinktą detalę. TimeLight modulis tvirtinamas prie galinio pagrindo lizdo dangtelio.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Kojelių skydas turi būti nuimtas. → 603 ① Pagrindo lizdų dangtelis turi būti nuimtas ir prijungtas. 604

4.22.1 „TimeLight" nuėmimas

1. Palenkite spraudes (1) šiek tiek į išorę.

1. Išimkite „TimeLight“ modulį iš kreipiklio keldami jį į viršų (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) į pradinę padėtį.

1. Įstumkite „TimeLight“ modulį į kreipiklį (2).
2. Prijunkite elektros jungtį.

Remontas

4.23 „Gap illumination“ keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti išimtos. Valdymo skydas turi būti nuimtas.

4.23.1 „Gap illumination“ išmontavimas

1. Atkabinkite fiksatorių (1).
2. Atjunkite nuo darbinio modulio elektros jungtį (2).

2.1. Atkabinkite tvirtinimo fiksatorius ties galine dalimi (1). 2. Pašalinkite šviesos pluošto įrenginį (2).

Remontas

3.1. Atkabinkite tvirtinimo fiksatorius (1).

1. Kelkite PCB kartu su laikikliu į viršų ir išimkite iš darbinio modulio rėmo (2).

4.23.2 "Gap illumination" montavimas

1. Įstatykite PCB laikiklį į darbinio modulio rėmą.

1. Užfiksuokite – turi pasigirsti užsifiksavimo garsas.

1. Įstatykite šviesos pluošto įrenginį ir užfiksuokite – turi pasigirsti užsifiksavimo garsas.

1. Prijunkite laidą prie darbinio modulio.
