Produkttyp	Einbaugeschirrspüler
Marke	Bosch
Modell	SMV6ZB801E
Höhe	86,5 cm (verstellbar)
Breite	59,8 cm
Tiefe	55 cm
Gewicht	Ca. 45 kg
Stromversorgung	220-240 V, 50-60 Hz, 10 A
Leistung	2100 W
Wasserverbrauch	9-10 l pro Zyklus
Geräuschpegel	44 dB(A) re 1 pW
Kapazität	14 Maßgedecke
Programme	Eco, Intensiv, Normal, Schnell, Vorwäsche
Sonderfunktionen	EmotionLight-Beleuchtung, TimeLight, Gap Illumination, Vario-Schublade, verstellbare Sprüharme
Filtersystem	Grobfilter, Mikrofilter, automatisches Filtersystem
Sicherheit	AquaStop, Kindersicherung (Verriegelung), Erdung
Innenmaterial	Edelstahl
Wartung	Filter, Sprüharme, Pumpendeckel, Türdichtung
Ersatzteile	Erhältlich über den Bosch-Kundendienst (Ref. Tablettführung 00614935, Tassenablage 00618565, usw.)
Garantie	2 Jahre (Teile und Arbeit)
Herunterladbare Anleitung	Ja, PDF-Format auf notice-facile.com

Häufig gestellte Fragen - SMV6ZB801E BOSCH

Wie installiere ich den Geschirrspüler SMV6ZB801E?

Die Installation erfordert, dass das Gerät vom Stromnetz und der Wasserversorgung getrennt wird. Stellen Sie sicher, dass das Gerät frei zugänglich ist. Entfernen Sie für die Arbeitsplatte die hinteren Schrauben und drücken Sie die Verriegelungshebel nach oben. Montieren Sie die Arbeitsplatte, indem Sie sie in die Schienen einschieben, bis sie einrastet. Für den elektrischen Anschluss stecken Sie das Netzkabel in die Buchse, bis es einrastet.

Wie wähle ich ein Spülprogramm aus?

Verwenden Sie das Bedienfeld, um das gewünschte Programm aus den Optionen auszuwählen: Eco, Intensiv, Normal, Schnell oder Vorwäsche. Drücken Sie die entsprechende Taste, um zu starten. Das TimeLight zeigt die verbleibende Zeit an.

Warum startet der Geschirrspüler nicht?

Überprüfen Sie zunächst, ob das Gerät eingeschaltet und die Tür richtig geschlossen ist. Stellen Sie sicher, dass die Kindersicherung nicht aktiviert ist. Wenn das Problem weiterhin besteht, trennen Sie das Gerät 60 Sekunden lang vom Stromnetz und schließen Sie es wieder an.

Wie reinige ich die Filter?

Entfernen Sie den unteren Korb. Drehen Sie den Grobfilter gegen den Uhrzeigersinn und heben Sie das Filtersystem an. Drücken Sie den Mikrofilter nach unten, um ihn zu entnehmen. Spülen Sie die Filter mit klarem Wasser ab. Setzen Sie sie in umgekehrter Reihenfolge wieder ein, wobei Sie die Pfeile ausrichten.

Wie tausche ich die Sprüharme aus?

Für den oberen Arm abschrauben und nach unten ziehen. Für den unteren Arm drücken Sie ihn nach unten, um ihn zu entfernen. Setzen Sie den neuen unteren Arm ein, bis er einrastet. Für den oberen Arm fest anschrauben.

Wie entkalke ich das Gerät?

Verwenden Sie ein Entkalkungsmittel speziell für Geschirrspüler. Geben Sie es in das Spülmittelfach. Starten Sie ein leeres Programm Eco oder Intensiv. Wiederholen Sie den Vorgang bei Bedarf je nach Wasserhärte.

Was bedeutet die Anzeige für Regeneriersalz?

Die Anzeige zeigt an, dass der Salzstand niedrig ist. Öffnen Sie den Deckel des Salzbehälters (unter dem unteren Korb) und fügen Sie spezielles Geschirrspülsalz hinzu, bis die Anzeige erlischt.

Wie stelle ich die Wasserhärte ein?

Die Wasserhärte wird über das Bedienfeld eingestellt. Die genauen Schritte entnehmen Sie bitte der Anleitung. In der Regel drücken Sie eine Tastenkombination, um in den Einstellmodus zu gelangen, und wählen die Ihrem Wasser entsprechende Stufe aus.

Wie montiere ich die Tassenablage und die Tablettführung?

Montieren Sie zuerst die Tablettführung geneigt an der Vorderseite des oberen Korbs. Befestigen Sie dann die Tassenablage mittig. Öffnen Sie den Clip der Ablage für Tassen. Für große Gläser verwenden Sie den Halteclip.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können sie herunterladen oder online einsehen. Sie umfasst 989 Seiten mit Details zu Installation, Verwendung und Reparatur.

BEDIENUNGSANLEITUNG SMV6ZB801E BOSCH

Reparatur

4.14 Türscharnier wechseln

Reparatur

4.17 Innentür wechseln

Achtung:

Ziehen Sie den Netzstecker. Trennen Sie das Gerät von der Wasserversorgung.

4.17.1 Innentür ausbauen

1. Schrauben (1) herausdrehen. 2. Innentür (2) abnehmen.

6. Türscharnier mit Schrauben befestigen. 7. Innentür auf das Scharnier setzen. 8. Innentür mit Schrauben befestigen.

4.17.2 Innentür montieren

1. Öffnen Sie die Türdichtung. 2. Setzen Sie die Innentür hinter die Dichtung der Tür.
2. Schließen Sie die Innentür. 4. Drehen Sie die Dichtung der Tür nach oben. Die Teile zeigen nach oben.
3. Bringen Sie die Türscharnierplatte an.

4.18 Türschließer einstellen

Einstellung:

Stellen Sie den Türschließer so ein, dass er die Tür sicher schließt. Der Türschließer ist für die Türöffnung geeignet. Die Tür lässt sich frei öffnen. Die Türschließkraft ist einstellbar.→19 Die äußere Tür ist geschlossen. Die innere Tür ist geschlossen. Die Türschließkraft ist einstellbar.→23 Die Türgriffe sind einstellbar.→24 Die Türschließkraft ist einstellbar.→26 Die Türschließkraft ist einstellbar.→27 Die Türschließkraft ist einstellbar.→28

4.18.1 Einstellen der Türschließkraft

1. Lösen Sie die Befestigungsschraube mit einem Schraubendreher (1).

2. Ziehen Sie die Türschließkraft nach vorne (2).

2. Lösen Sie die Einstellschraube für die Türschließkraft.

4.18.2 Montage der Türschließkraft

1. Setzen Sie die Türschließkraft auf die Tür (1).
2. Drücken Sie die Türschließkraft nach unten (2), bis sie an der Tür einrastet.

2.

Die Zusatzdichtung kann bis zur maximalen Spannung an der Tür führen.

Montieren Sie die Zusatzdichtung.

Reparatur

4.19 Türdichtung (unten) Signal

Prüfung:

Gerät ist vom Stromnetz getrennt. Gerät ist von der Stromversorgung getrennt. Die Tür ist geschlossen. Die Hauptschalter sind geschlossen.→27 Der Türschalter ist geschlossen (einmal).→26 Die Türgriffe sind geschlossen. Kontrollieren Sie, ob sie geschlossen sind. Halten Sie den Kabelanschluss von unten fest, er ist geschlossen.

4.19.1 Türdichtung unten schließen

1. Schließen Sie die beiden Verschlussklammern der unteren Türdichtung (1,2).

1. Trennen Sie den Kanal für die Presse.

1. Bewegen Sie den Schalter für die Presse.

Reparatur

4. Schließen Sie die untere Türdichtung an der inneren Tür.

4.19.2 Montage der Türdichtung

1. Positionieren Sie die Ultraschall-Dichtungen an der Innenseite der Tür.

1. Positionieren Sie die Türdichtung mit dem Ultraschall-Flügel an der Innenseite der Tür.
2. Befestigen Sie die Tür mit zwei Scharnieren.

Reparatur

4.20 Türdichtung (oben) der Tür

Erforderlich:

Das Gerät ist vom Stromnetz getrennt. Das Gerät ist von der Wasserleitung getrennt.

4.20.1 Entfernen der Türdichtung

Entfernen Sie die Türdichtung vom inneren Rahmen.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seite 39 von 989

Reparatur

4.22 Austausch der TimeLight

Ersetzen Sie die TimeLight nur als Komponente. Das TimeLight-Modul ist im vorderen Teil der Platine des Hauptkontakts befestigt.

Erforderlich:

Das Gerät ist vom Stromnetz getrennt. Das Gerät ist von der Wasserleitung getrennt. Die Abdeckung ist entfernt.→26 Die Hauptplatine und der Kontakt sind in gutem Zustand.→27

4.22.1 Einstellen der TimeLight

1. Entfernen Sie die Befestigungselemente (1) von der Tür.

1. Nehmen Sie das TimeLight-Modul von der Tür (2) ab.

4.22.2 Montage der TimeLight

1. Entfernen Sie die Befestigungselemente (1) von der Tür.

1. Setzen Sie das TimeLight-Modul in die Tür (2) ein. 3. Schließen Sie die elektrischen Anschlüsse.

Reparatur

4.17.1 Ausbau der Innentüren

1. Entfernen Sie die Schrauben (1). 2. Heben Sie die Innentüren nach oben heraus (2).

4.17.2 Montage der Innentüren

1. Ziehen Sie die Dichtung der Türen nach vorne.
2. Schieben Sie die Innentüren hinter die Dichtung. 3. Schließen Sie die Innentüren.
3. Ziehen Sie die Dichtung der Türen nach oben. Die Seitenteile zeigen nach oben.
4. Schieben Sie die Aufhängung der Türen nach oben.
5. Zajistete zaves dvirek srouby.
6. Namontujte vnilni dvifka na zaves.
7. Zajistete vnitfn dvfka srouby.

Oprava

4.18 Vymena zavesu dvirek

Požadavek:

Der anwendes falgende faresymboler i dette Dokument:

Der anwendes falgende generelle symboler i dette Dokument:

4.2 Korfsystemeinstalleren 173

2021-03-22 9001630792 Auteursrecht BSH Hausgeräte GmbH Blz. 171 van 989

Reparatie

4.1 Werkblad verwangen

Voorwaarde:

2021-03-22_9001630792 Auteursrecht BSH Hausgeräte GmbH Blz. 187 van 989

Reparatur

4.12 Bedienfeld ersetzen

2021-03-22 9001630792 Urheberrecht BSH Hausgeräte GmbH Seite 190 von 989

Reparatur

4.14 Sockelblende ersetzen

2021-03-22 9001630792 Urheberrecht BSH Hausgeräte GmbH Seite 195 von 989

Reparatur

4.17 Innentür ersetzen

Voraussetzung:

2021-03-22 9001630792 Urheberrecht BSH Hausgeräte GmbH Seite 198 von 989

Reparatur

4.19 (Untere) Türdichtung ersetzen

Voraussetzung:

2021-03-22 9001630792 Urheberrecht BSH Hausgeräte GmbH Seite 213 von 989

Reparatur

2021-03-22 9001630792 Autoriogus: BSH Hausgeräte GmbH Lk 254 alates 989

Reparatur

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seiten 349 bis 989

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378 4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378 4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren 379

4.2.1 Tabrutsche für 86 cm Modelle montieren 379 4.2.2 Tassenauflagebügel montieren 379 4.2.3 Dampfgareinsatz montieren 380

4.3 VarioSchublade tauschen 381

4.3.1 VarioSchublade demontieren 381 4.3.2 VarioSchublade montieren 382

4.4 Austauschen der Sprüharme 383

4.4.1 Ausbau des Sprüharms 383 4.4.2 Einbau des Sprüharms 383

4.5 Austauschen der Siebe 384

4.5.1 Ausbau der Siebe 384 4.5.2 Einbau der Siebe 384

4.6 Einbau des Backblech-Sprühkopfs 385

4.7 Austauschen des Netzkabels 386

4.7.1 Anschlusskabel abstecken 386 4.7.2 Anschlusskabel anstecken 386

4.8 Reinigerdeckel tauschen 387

4.8.1 Reinigerdeckel demontieren 387 4.8.2 Feder einsetzen 387 4.8.3 Reinigerdeckel montieren 387

4.9 Austauschen der Abwasserpumpenabdeckung 388

4.9.1 Ausbau der Abwasserpumpenabdeckung 388 4.9.2 Einbau der Abwasserpumpenabdeckung 388

4.10 Seitenwand tauschen 389

4.10.1 Seitenwand demontieren 389 4.10.2 Seitenwand montieren 390

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Türfedern 394

4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

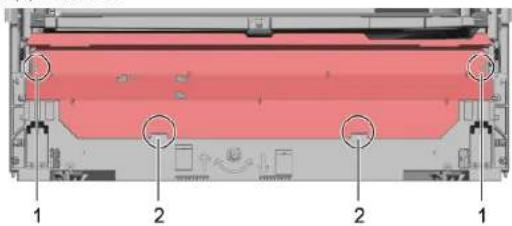

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

Reparaturhinweise – Geschirrspüler

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICH	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
1	Gefahr durch elektrische Spannung
2	Gefahr durch Explosion
3	Gefahr von Schnittverletzungen
4	Gefahr von Quetscherlvtzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
1	Kennzeichnung eines einfahren (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitung
Kennzeichnung erforderlicher Werkzeuge
Kennzeichnung erforderlicher Vorausset- zungen
Kennzeichnung einer Bedingung (Wenn ..., dann ...)
Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schalt- fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne kein anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken, bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfgareinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblech-Sprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblech-Sprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblech-Sprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es klickt.

Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen heben.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsstichenden stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsstichenden drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einnetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dammvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. ① Außentür ist abgebaut. ① Außentür tauschen (voll-integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist abgebaut. Die Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Fuße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Die Tür ist abgebaut. Die Tür tauschen (voll-/integriert) Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

1. Rastelemente ausrasten (2).
2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modell ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen. - Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.

1. Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbauendes Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwanne einsetzen. Den Überlaufkanal ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorne ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1,2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innenrahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Diese beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
2. Stecker aus Kupplung ziehen (Gerät vorne unten rechts).
3. Elektrische Verbindung am Leistungsmodul offen.

1. EmotionLight aus dem Gerät nehmen.

4.21.2 EmotionLight montieren

1. Fassung in Spülbehälterrahmen einsetzen (1).

Instandsetzen

2. Rastnase einrasten (2).

3

ACHTUNG

Unsachgemäße Installation!

Beschädigung der Leitung im Bereich des Türscharniers.

Leitung im Bereich des Türscharniers so verlegen (zwischen Scharnierplatte und Spülbehälter), dass sie nicht durch bewegliche Teile beschädigt werden kann.

Leitung an der rechten Unterseite verlegen.

Instandsetzen

Abb. 3: Flachkabel

1. Stecker einstecken.

Instandsetzen

4.22 TimeLight tauschen

Das TimeLight nur als Komplettteil austauschen. Das TimeLight-Modul ist auf der Rückseite des Sockelblechs befestigt.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Sockelblende ist entfernt. → Seite 396. Das Sockelblech ist entfernt und umgedreht. → Seite 397.

4.22.1 TimeLight demontieren

1. Rastelemente (1) nach außen biegen.

1. TimeLight-Modul nach oben aus Führung (2) ziehen.

4.22.2 TimeLight montieren

1. Rastelemente (1) zurückbiegen.

1. TimeLight-Modul in Führung (2) schieben.
2. Elektrischen Anschluss herstellen.

Instandsetzen

4.23 Gap illumination tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist demontiert. Die Bedienblende ist entfernt.

4.23.1 Gap Illumination demontieren

1. Rastelement ausrasten (1).
2. Elektrische Verbindung am Bedienmodul offen (2).

2.1. Rastnase hinten ausrasten (1).

1. Lichtleiste entfernen (2).

Instandsetzen

3.1. Rastnase ausrasten (1).

1. PCB mit Halter anheben und vom Rahmen des Bedienmoduls entfernen (2).

4.23.2 Gap Illumination montieren

1. PCB-Halter in Rahmen des Bedienmoduls einsetzen.

1. Mit einem Klick-Geräusch festigen.

1. Lichtleiter montieren und mit einem Klick-Geräusch festigen.

1. Leitung mit dem Bedienmodul verbinden.

4.3.1 Abnahme des varioDrawer 422 4.3.2 Einbau des varioDrawer 423

4.4 Abnahme der Zungen 424

4.4.1 Abnahme der Zunge 424 4.4.2 Einbau der Zunge 424

4.5 Abnahme der Filter 425

4.5.1 Abnahme des Filters 425 4.5.2 Einbau des Filters 425

4.6 Einbau des Zungenkopfes für die Ölwanne 426

4.7 Abnahme des Ölfiltergehäuses 427

4.7.1 Abnahme des Ölfiltergehäuses 427 4.7.2 Einbau des Ölfiltergehäuses 427

4.8 Abnahme des Abdeckung des Ansaugkrümmers 428

4.8.1 Abnahme der Abdeckung des Ansaugkrümmers 428 4.8.2 Einführung 428 4.8.3 Einbau der Abdeckung des Ansaugkrümmers 428

4.9 Abnahme der Abdeckung des Ansaugrohrs 429

4.9.1 Abnahme der Abdeckung des Ansaugrohrs 429 4.9.2 Einbau der Abdeckung des Ansaugrohrs 429

4.10 Abnahme des Seitenblechs 430

4.10.1 Abnahme des Seitenblechs 430 4.10.2 Einbau des Seitenblechs 431

4.11 Abnahme der inneren Tür 432

4.11.1 Entfernen der äußeren Tür 432 4.11.2 Einsetzen der äußeren Tür 433

4.12 Benutzerentfernung 435

4.12.1 Entfernen des Benutzers 435 4.12.2 Platzieren des Benutzers 435

4.13 Äußere Tür schließen 436 4.14 Tür ersetzen 438

4.14.1 Tür entfernen 438 4.14.2 Tür einsetzen 438

4.15 Platte von der Unterseite ersetzen 439

4.15.1 Platte von der Unterseite entfernen 439 4.15.2 Platte von der Unterseite einsetzen 439

4.16 Scharnier ersetzen 440

4.16.1 Scharnier entfernen 440 4.16.2 Scharnier einsetzen 441

4.17 Innere Tür ersetzen 443

4.17.1 Innere Tür entfernen 443 4.17.2 Innere Tür einsetzen

4.18 Innere Tür ersetzen 444

4.18.1 Türscharnier entfernen 444 4.18.2 Türscharnier einsetzen 444

4.19 (Kamin) Rauchabzug ersetzen 446

4.19.1 Rauchabzug entfernen 446 4.19.2 Rauchabzug einsetzen 447

4.20 Ausbau (Demontage) Türscharnier 448

4.20.1 Ausbau des Türscharniers 448 4.20.2 Einbau des Türscharniers 448

Sicherheitshinweise - Wartung

4.21 Ausbau EmotionLight 449

4.21.1 Ausbau EmotionLight 449 4.21.2 Einbau EmotionLight 449

4.22 Ausbau TimeLight 452

4.22.1 Ausbau TimeLight 452 4.22.2 Einbau TimeLight 452

4.23 Ausbau Gap Illumination 453

4.23.1 Ausbau Gap Illumination 453 4.23.2 Einbau Gap Illumination 454

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seite 434 von 989

WARTUNG

4.12 Ausbau des Geräts

Vor der Durchführung von Wartungsarbeiten muss das Gerät ausgeschaltet werden.

Vorgehen:

Die Tür ist nicht mit der Stromversorgung verbunden. Sie ist nicht mit der Wasserzufuhr verbunden. Die Außentür hat eine Dichtung. Die Außentür hat keine Dichtung (falls geöffnet).

4.12.1 Abnehmen des Griffs

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Griff und den Deckel des Behälters (1, 2).

1. Entfernen Sie das Kabel (3) (optional). 3. Öffnen Sie den Deckel. 4. Drehen Sie den Griff, um ihn zu lösen (festhalten).
2. Entfernen Sie die Schrauben.

1. Entfernen Sie den Griff.

4.12.2 Anbringen des Griffs

Verwenden Sie Bits 4x16 mm.

Installieren Sie mit der gegenüberliegenden Seite.

ENTFERNEN

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 445 von 989

ENTFERNEN

4.19 Demontage (KTV) des Motorblocks

Schrauben:

Die Dichtung ist eine Abdichtung gegen die Zufuhr von Wasser. Die Dichtung ist eine Abdichtung gegen die Zufuhr von Wasser. Die äußere Tür wurde entriegelt und die Bodenplatte entfernt → 439 Die Tür wurde entriegelt (optional). 438 Die Dichtungstüren wurden entfernt. Die Kontrollplatte wurde nicht entfernt. Die Basis der TAE-Leitung wurde entfernt.

4.19.1 Entfernen der Dichtungstür

1. Entfernen Sie die beiden Schrauben unten an der Dichtungstür (1, 2).

2. Ziehen Sie sie heraus und übergeben Sie sie.

3. Ziehen Sie die Dichtungstür heraus und übergeben Sie sie.

HINWEIS

1. Entfernen Sie die untere Dichtungstür von der inneren Tür.

4.19.2 Einsetzen der Dichtungstür

1. Setzen Sie die Dichtungsteile links und rechts an der Dichtungskante mit der Dichtungstür ein.

1. Führen Sie die Dichtungstür mit dem flachen Ende in die innere Tür ein.
2. Ziehen Sie die Dichtungstür mit zwei Schrauben fest.

HINWEIS

4.20 Austausch (Ersatz) der Dichtungstür

Einstellung:

Die Dichtung ist eine Abdichtung gegen die Zufuhr von Wasser. Die Dichtung ist eine Abdichtung gegen die Zufuhr von Wasser.

4.20.1 Anbringen des Türschließers

Den Türschließer an der Innenseite der Tür anbringen.

4.20.2 Position des Türschließers

Der Türschließer muss gemäß der Abbildung montiert werden. Dies ist 1750 mm für Türen mit 81 cm Breite und 1850 mm für Türen mit 86 cm Breite.

1. Vorbereiten des Türschließers
2. Stellen Sie sicher, dass die Tür richtig schließt, bevor Sie den Türschließer montieren.

3. Die Schrauben müssen mit dem mitgelieferten Schließer montiert werden.

4.

Der Türschließer muss fest an den Ecken montiert werden. Der Türschließer hat Diagonalen an den Enden und verläuft entlang der Unterkante des Türblatts.

Drehen Sie den Kopf des Türschließers nach vorne und unten zur Innenseite der Tür. Der Türschließer muss so weit wie möglich am Türblatt anliegen.

Schrauben Sie den Türschließer fest:

EMPFOHLEN

4.21 Anbringen des EmotionLight

Das EmotionLight ist an der Vorderseite oder im Bereich des Türrahmens angebracht.

Einstellen:

4.21.1 Entfernen des EmotionLight

1. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz (1).

2. Entfernen Sie die Stütze nach oben (2). 3. Schieben Sie das Gerät nach vorne (unten rechts vor dem Gerät).

4. Trennen Sie die elektrische Verbindung von der Stromversorgung.

1. Entfernen Sie das EmotionLight aus dem Gerät.

4.21.2 Einsetzen des EmotionLight

1. Führen Sie die Stütze in den Rahmen der Halterung ein (1).

EINBAU

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

Reparatur

4.1 Austausch des Arbeitsrads

Prastba:

Das Gerät muss von der Stromversorgung getrennt sein. Beim Aufstellen muss ein ungehinderter Zugang gewährleistet sein.

4.1.1 Entfernen des Arbeitsgeräts

Reparatur

4.14 Austausch der Bodenplatte

Die Füße sind gleich, daher können die Positionen getauscht werden.

Anforderung:

Reparatur

4.19 Austausch der (unteren) Türdichtung

Hinweis:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die äußere Türverkleidung muss entfernt sein. Die Bodenplatte muss entfernt sein. 563 Die Bodenplatte muss entfernt sein (Sonderzubehör). 562 Die Türfedern müssen entfernt sein. Die Bedienblende muss entfernt sein. Der Kabelbaumhalter auf der rechten Seite des unteren Teils muss entfernt sein.

4.19.1 Entfernen der Türdichtung

1. Entfernen Sie beide Halterungen (1,2) der unteren Türdichtung.

1. Trennen Sie die Überlaufleitung.

1. Entfernen Sie die Überlaufblende.

Reparatur

1. Entfernen Sie die untere Türdichtung von der Innenseite der Tür.

4.19.2 Montage der Türdichtung

1. Setzen Sie die Dichtungsstopfen an der linken und rechten Seite der Türdichtung ein.

Reparatur

4.22 Austausch des TimeLight-Leuchtmittels

Tauschen Sie das TimeLight-Leuchtmittel nur vollständig aus. Das TimeLight-Modul ist an der Rückseite der Bodenplatte befestigt.

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Bodenplatte muss entfernt sein. → 562 Die Bodenplatte muss entfernt und umgedreht sein. → 563

4.22.1 Entfernen des TimeLight-Leuchtmittels

1. Drücken Sie die Halteelemente (1) nach außen.

1. Ziehen Sie das TimeLight-Modul nach oben aus der Führung (2).

4.22.2 Installation der Leuchte TimeLight

1. Drücken Sie die Halteelemente (1) an Ort und Stelle.

1. Schieben Sie das TimeLight-Modul der Leuchte in die Führung (2).
2. Stellen Sie die elektrischen Verbindungen her.

Reparatur

4.23 Austausch der Leuchte Gap illumination

Anforderung:

Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Stromversorgung getrennt sein. Die äußere Türverkleidung muss entfernt sein. Die Bedienblende muss entfernt sein.

4.23.1 Entfernen der Leuchte Gap illumination

1. Entfernen Sie die Halterung (1).
2. Trennen Sie die elektrischen Verbindungen des Betriebsmoduls (2).

2.1. Entfernen Sie an der Rückseite die Halterung (1).

1. Entfernen Sie die optische Faser (2).

Reparatur

3.1. Nicht abnehmbare Verschlüsse (1).

Reparatur

4.19 Austausch der unteren Türdichtung

Anforderung.

Montagereihenfolge.

Reparatur

Montagereihenfolge.

Reparatur

Reparaturen

Reparaturen

Reparaturen

Reparaturen

Reparatur

4.1 Austausch der Arbeitsplatte

Voraussetzung:

Reparatur

4.17 Austausch der Innentür

Voraussetzung:

Reparatur

Reparatur

4.22 TimeLight-System ersetzen

Reparatur

Reparatur

Reparatur

Reparatur

4.19 Türdichtung (unten) ersetzen

Voraussetzung:

Reparatur

4.22 TimeLight-System ersetzen

4.1.1 Arbeitsplatte entfernen

1. Entfernen Sie die beiden Schrauben hinten (1) (optional).
2. Drücken Sie beide Verschlussriegel unter der Arbeitsplatte nach oben (2).

Bild 1: Vollintegriert

Bild 2: Vollintegriert

Reparatur

4.14 Austausch der Sockelblende

Reparatur

4.19 Austausch der Türdichtung (unten)

Zusammenbau:
