Typ produktu	Vestavná myčka nádobí
Značka	Bosch
Model	SMV6ZB801E
Výška	86.5 cm (nastavitelná)
Šířka	59.8 cm
Hloubka	55 cm
Hmotnost	Přibližně 45 kg
Elektrické napájení	220-240 V, 50-60 Hz, 10 A
Výkon	2100 W
Spotřeba vody	9-10 L na cyklus
Hladina hluku	44 dB(A) re 1 pW
Kapacita	14 míst nastavení
Programy	Eco, Intenzivní, Normální, Rychlý, Předmytí
Speciální funkce	Osvětlení EmotionLight, TimeLight, Gap Illumination, zásuvka Vario, nastavitelné ostřikovací ramena
Filtrační systém	Hrubý filtr, mikrofiltra, automatický filtrační systém
Bezpečnost	AquaStop, dětská pojistka (zámek), uzemnění
Materiál vnitřku	Nerezová ocel
Údržba	Filtry, ostřikovací ramena, víko čerpadla, těsnění dveří
Náhradní díly	K dispozici prostřednictvím servisu Bosch (ref. vodítko na tablety 00614935, polička na šálky 00618565 atd.)
Záruka	2 roky (díly a práce)
Návod ke stažení	Ano, formát PDF na notice-facile.com

Často kladené otázky - SMV6ZB801E BOSCH

Jak nainstalovat myčku nádobí SMV6ZB801E?

Instalace vyžaduje odpojení spotřebiče od sítě a přívodu vody. Ujistěte se, že je spotřebič volně přístupný. U pracovní desky odstraňte zadní šrouby a zatlačte aretační páčky nahoru. Namontujte pracovní desku zasunutím do kolejnic, dokud nezacvakne. Pro elektrické připojení zasuňte napájecí kabel do zásuvky, dokud neklikne.

Jak vybrat mycí program?

Použijte ovládací panel k výběru požadovaného programu z možností: Eco, Intenzivní, Normální, Rychlý nebo Předmytí. Stiskněte příslušné tlačítko pro spuštění. TimeLight ukazuje zbývající čas.

Proč myčka nádobí nezačíná?

Nejprve zkontrolujte, zda je spotřebič pod napětím a dveře jsou správně zavřené. Ujistěte se, že dětská pojistka není aktivovaná (bezpečnostní zámek). Pokud problém přetrvává, odpojte spotřebič na 60 sekund a znovu jej připojte.

Jak vyčistit filtry?

Vyjměte spodní koš. Otočte hrubý filtr proti směru hodinových ručiček a zvedněte filtrační systém. Stiskněte mikrofiltr dolů, abyste jej vyjmuli. Opláchněte filtry čistou vodou. Znovu sestavte v opačném pořadí a zarovnejte šipky.

Jak vyměnit ostřikovací ramena?

U horního ramene odšroubujte a stáhněte dolů. U spodního ramene jej stáhněte dolů, abyste jej vyjmuli. Vložte nové spodní rameno, dokud nezacvakne. U horního ramene pevně zašroubujte.

Jak odvápnit spotřebič?

Použijte speciální odvápňovací prostředek pro myčky nádobí. Nalijte jej do dávkovače mycího prostředku. Spusťte prázdný program Eco nebo Intenzivní. V případě potřeby opakujte podle tvrdosti vody.

Co znamená kontrolka regenerační soli?

Kontrolka signalizuje, že hladina soli je nízká. Otevřete víko zásobníku na sůl (pod spodním košem) a nasypte speciální sůl do myčky, dokud kontrolka nezhasne.

Jak nastavit tvrdost vody?

Tvrdost vody se nastavuje pomocí ovládacího panelu. Pro přesné kroky nahlédněte do návodu. Obvykle stiskněte kombinaci tlačítek pro vstup do režimu nastavení a vyberte úroveň odpovídající vaší vodě.

Jak namontovat poličku na šálky a vodítko na tablety?

Nejprve namontujte vodítko na tablety nakloněné na přední straně horního koše. Poté upevněte poličku na šálky jejím vycentrováním. Otevřete klip poličky pro šálky. Pro velké sklenice použijte upevňovací klip.

Kde najít úplný návod k použití?

Úplný návod je k dispozici zdarma ve formátu PDF na notice-facile.com. Můžete si jej stáhnout nebo prohlížet online. Obsahuje 989 stran podrobně popisujících instalaci, použití a opravy.

NÁVOD K OBSLUZE SMV6ZB801E BOSCH

Poznámky k opravě - Myčka nádobí

1 O tomto dokumentu 86

1.1 Důležité informace 86

1.1.1 Účel 86 1.2 Vysvětlení symbolů 86 1.2.1 Úroveň nebezpečí 86 1.2.2 Symboly nebezpečí 86 1.2.3 Struktura výstrah 87 1.2.4 Obecné symboly 87

Bezpečnost 88

2.1 Všeobecné bezpečnostní pokyny 88

2.1.1 Všechny domácí spotřebiče 88

Nástroje a pomůcky 8

Oprava

4.1 Výměna horní desky 90

4.1.1 Sejmutí horní desky 90 4.1.2 Montáž horní desky 90

4.2 Montáž systému košů 91

4.2.1 Montáž zásobníku na tablety u modelu 86 cm 91 4.2.2 Montáž držáku šálků 91 4.2.3 Montáž parní vložky 92

4.3 Výměna zásuvky varioDrawer 93

4.3.1 Vyjmutí zásuvky varioDrawer 93 4.3.2 Montáž zásuvky varioDrawer 94

4.4 Výměna ostřikovacích ramen 95

4.4.1 Vyjmutí ostřikovacího ramena 95 4.4.2 Montáž ostřikovacího ramena 95

4.5 Výměna filtrů 96

4.5.1 Vyjmutí filtru 96 4.5.2 Montáž filtru 96

4.6 Montáž ostřikovací hlavy pro plechy 97

4.7 Výměna napájecího kabelu 98

4.7.1 Vytažení napájecího kabelu 98 4.7.2 Připojení napájecího kabelu 98

4.8 Výměna krytu zásobníku na mycí prostředek 99

4.8.1 Odstranění krytu zásobníku na mycí prostředek 99 4.8.2 Vložení pružiny 99 4.8.3 Montáž krytu zásobníku na mycí prostředek 99

4.9 Výměna krytu čerpadla odpadní vody 100

4.9.1 Odstranění krytu čerpadla odpadní vody 100 4.9.2 Montáž krytu čerpadla odpadní vody 100

4.10 Výměna bočního panelu 101

4.10.1 Sejmutí bočního panelu 101 4.10.2 Montáž bočního panelu 102

4.11 Výměna vnějších dvířek 103

4.11.1 Vyjmutí vnějších dvířek 103 4.11.2 Montáž vnějších dvířek 103

4.12 Výměna ovládacího panelu 105

4.12.1 Odstranění ovládacího panelu 105 4.12.2 Montáž ovládacího panelu 105

4.13 Oprava pružin dvířek. 106

4.14 Výměna spodního panelu 108

4.14.1 Sejmutí spodního panelu 108 4.14.2 Montáž spodního panelu. 108

4.15 Výměna zásuvkové desky v základně 109

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight 119

4.21.1 Odstranění EmotionLight 119 4.21.2 Montáž EmotionLight 119

4.22 Výměna TimeLight 122

4.22.1 Vyjmutí TimeLight 122 4.22.2 Montáž TimeLight 122

4.23 Výměna Gap Illumination 123

4.23.1 Vyjmutí Gap Illumination 123 4.23.2 Montáž Gap Illumination 124

O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli provést vlastnoruční opravu spotřebiče v souladu s platnými předpisy o designu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy Pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürovn yvstrahy Vyznam
NEBEZPEČI	Nedodrženi yvstražného upozorněni zpú-sobí smrt nebo vázné zraněni.
VYSTRAHA	Nedodrženi yvstražného upozorněni mu-že zpúsobit smrt nebo vázné zraněni.
POZOR	Nedodrženi yvstražného upozorněni mu-že zpúsobit lehák zraněni.
POZOR!	Nedodrženi yvstražného upozorněni mu-že zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeci Význam
!	Obecné vystražné upozorněni
	Nebezpeci vycházejíc z elektrického na-pétí
	Nebezpeci výbuchu
	Nebezpeci põezání
	Nebezpeci Rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektromagnetického pole
	Nebezpećí z neionizujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující příklad ukazuje výstružník, který varuje před zásahem elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zviástniho tipu (text nebo grafické vyjädfeni)
j	Uvedeni Jednoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojù
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni výsledku
[Start]Uvedeni klasy nebo tlačitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného textu / okna (naukazateli spotfbebice)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými

a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! - Používejte pouze originální náhradní díly.

Nebezpečí poškození elektrostaticky citlivých součástek (elektrostatický výboj)! Nedotýkejte se modulu, včetně nepřipojených vodičů.

Nástroje a pomůcky

Oznaceni Detaily Snímyk
Śroubovák torx T20 s otvorem [00340764]	100 mm, pro Šrouby s pojistnám kolíkem
Śroubovák torx T15	Délka 80 mm
Plochy Šroubovák Čepel 10 mm x 1,6 mm x 200 mm	Ø
Jehlové klesté [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelné).
2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

1. Lehce nadzvedněte tělo horní desky (3).
2. Horní desku vysuňte směrem dozadu (4).
3. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodících lišt pomocí pojistných manžet (1).

1. Horní desku posuňte dopředu (2).
2. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně nezapadnou na místo (3).
3. Opět zašroubujte dva šrouby (4) (volitelné).

Oprava

Ze spotřebiče bylo odstraněno příslušenství.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935] Držák šálků [00618565] 1. Vložte zásobník na tablety do čela koše. 2. Vystřeďte jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáku šálků

Speciální nástroje:

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálků na správné místo.

1. Vyklopte držák.

Oprava

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935], Držák šálku [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

Oprava

4.3 Výměna zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

4.3.1 Vyjmutí zásuvky varioDrawer

1. Vyjmete madlo směrem nahoru.
2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

Oprava

1. Opatrně ohněte zoubky vodící kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.
2. Vycvakněte celokovový rám z držáku.

1. Vysuňte kovový rám ven z kolejnic.

4.3.2 Montáž zásuvky varioDrawer

Montáž proveďte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte jej vytáhnutím směrem dolů (2).

1. Vyjměte spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno. Ostřikovací rameno zaklapne na své místo.
2. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava

4.5 Výměna filtru

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vyjmutím vyjměte mikrofiltr.

4.5.2 Montáž filtru

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.
2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky lícují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjmete horní koš.
2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte ji směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

• Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR!

Přehřátí síťové přípojky

Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodících lišt na jedné straně. Za použití jemné síly zatlačte opačný konec do vodících lišt.
2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý. Filtry jsou odstraněné. → 96

4.9.1 Demontáž krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla (1) a uchopte jej za rozpěrku.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1. Plně integrovaný spotřebič

1. Vyklopte boční panel nahoře mírně ven (2).
2. Spusťte boční panel a vytáhněte jej ze zámku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

4.11.1 Vyjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

3

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

Oprava

Požadavek:

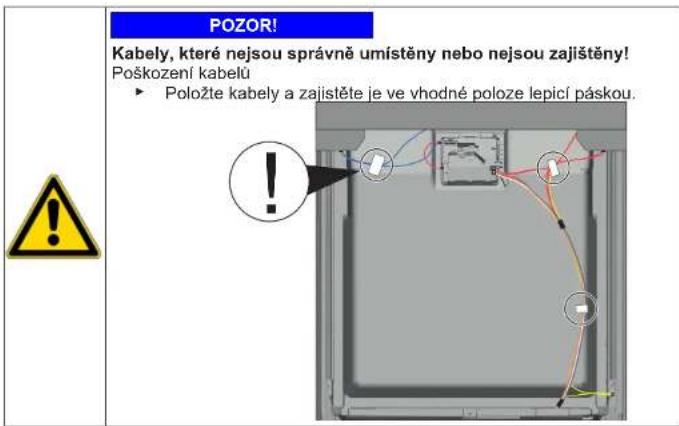

Izolační rondo je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy. 1. Zavřete vnitřní dvířka, aniž byste je zaklapli. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

Oprava

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny leštícího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelné).
2. Otevřete dvířka spotřebiče.
3. Zajistěte ovládací panel proti pádu (přidržte jej).
4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

Montáž proveďte v opačném pořadí.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelů.

2.1. Dvířka pootevřete (1).

1. Umístěte drážku do žlábku základny (2).
2. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky převine k závěsu dveří.

Oprava

3.1. Jemně zavřete dvířka (4).

1. Posuňte drážku dozadu a uvolněte závěs dvířek (5).
2. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické, lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný / integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozen pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit nějaký předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Zasuňte šroubovák do vodící lišty (1) a uvolněte západku jejím zatlačením dolů.

3. Zvedněte panel.

1. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

Oprava

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku (volitelné) je odstraněna. Vnější dvířka jsou vyjmuta. Vnější dvířka jsou vyjmuta (plně integrovaný/integrovaný spotřebič). Spodní panel je odstraněný (volitelně), →108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1. Uvolněte západky (2).
2. Opatrně nakloňte zásuvkovou desku dopředu (1).

4.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelné) (2).

Montáž zásuvkové desky proveďte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelné). Vnější dvířka jsou vyjmuta. Spodní panel je odstraněný (volitelné). →108 Zásuvková deska v základně je odstraněna. 109

4.16.1 Odstranění přepadového odtoku

Zbytková voda

• Po odstranění vypouštěcí hadice může vytéct zbytková voda. Zachyťte vodu nebo ji ze dna spotřebiče odsajte.
• Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

3.1. Pod kovový držák vložte šroubovák (1).

1. Jemně uvolněte kovovou úchytku (2).

Oprava

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. Umístěte přepadové potrubí (1).
2. Zasuňte přepadové potrubí do těsnění (2).
3. Zatlačte přepady potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší přesností (4).
5. Zaklapněte přepadové potrubí (5).

Oprava

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

Oprava

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný. → 101 Vnější dvířka jsou vysunuta. Vnitřní dvířka jsou odstraněna. Ovládací panel je odstraněný, → 105 Pružiny dvířek jsou zajištěné. → 106 Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněná, → 109 Přepadový žlab je odstraněný. → 110

4.18.1 Odstranění závěsu dvířek

1.1. Pomocí šroubováku uvolněte západku (1).

1. Vytáhněte závěs směrem dopředu (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

Oprava

1. Do spotřebiče umístěte závěs (1).
2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

2.

Chybějící uzemnění může vést ke vzniku potenciálu elektrického sítě na dveřích.

Proveďte uzemnění.

Oprava

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Vnější dvířka jsou vyjmuta. Zásuvková deska v základně je odstraněna. → 109 Spodní panel je odstraněn (volitelně). → 108 Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněn. Byl odstraněn držák kabelového svazku vpravo dole.

1. Ze spodního těsnění dveří vyjměte dveřní přidržné spony (1, 2).

1. Odpojte přepadový odtok.

3. Vyjměte přepadový žlab.

Oprava

1. Z vnitřních dvířek vyjměte spodní těsnění.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnicí lišty.

4

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na koncích příčně zaříznuto a směrem ke spodní části zásobníku se zužuje.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

Oprava

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelné). Pravý boční panel je odstraněný (volitelné). →101

4.21.1 Odstranění EmotionLight

1. Vytáhněte držák směrem nahoru (2).
2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).
3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

Oprava

Kabel namontujte na spodní pravou stranu.

Oprava

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

4.22 Výměna TimeLight

TimeLight se vyměňuje pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný. → 108 Zásuvková deska v základně je odstraněna a otočena. → 109

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodící lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodící lišty (2).
2. Zapojte elektrické připojení.

Oprava

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou demontovaná. Ovládací panel je odstraněný.

4.23.1 Vyjmutí Gap Illumination

1. Odjistěte západku (1).
2. Odpojte elektrické připojení z provozního modulu (2).

2.1. Odjistěte přidržný hák vzadu (1).

2. Vyjměte světelné vlákno (2).

Oprava

3.1. Odjistěte přidržný hák (1).

1. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního modulu (2).

4.23.2 Montáž Gap Illumination

1. Vložte držák desky plošných spojů do rámu provozního modulu.

1. Upevněte jej zaklapnutím.

1. Vložte světelné vlákno a upevněte jej zaklapnutím.

1. Vodič připojte k provoznímu modulu.

Tip til reparation - Opvaskemaskine

O tomto dokumentu 127

1.1 Důležité informace 127

1.1.1 Formální 127 1.2 Vysvětlení symbolů 127 1.2.1 Úrovně nebezpečí 127 1.2.2 Symboly nebezpečí 127 1.2.3 Struktura varování 128 1.2.4 Obecné symboly 128

Bezpečnost 129

1. Otočte horní rameno postřikovače (1) a vytáhněte je dolů (2).

Poznámky k opravám - Myčka nádobí

O tomto dokumentu 786

1.1 Důležité informace 786

1.1.1 Účel 786 1.2 Vysvětlení symbolů 786 1.2.1 Úrovně nebezpečí 786 1.2.2 Symboly označující rizika 786 1.2.3 Struktura varování 787 1.2.4 Obecné symboly 787

Bezpečnost 788

2.1 Všeobecné bezpečnostní pokyny 788

2.1.1 Všechny domácí spotřebiče 788

Nástroje a pomůcky 789

Oprava 790

4.1 Výměna pracovní plochy 790

4.1.1 Odobratie pracovnej plochy 790 4.1.2 Montáž pracovnej plochy 790

4.2 Inštalácia systému košov 791

4.2.1 Montáž držadla v modeli rozmerom 86 cm 791 4.2.2 Montáž úchytky na prídržanie pohárov 791 4.2.3 Montáž naparovacej vložky 792

4.3 Výmena zásuvky varioDrawer 793

4.3.1 Vybratie zásuvky varioDrawer 793 4.3.2 Montáž zásuvky varioDrawer 794

4.4 Výmena ostrekovacích ramien 795

4.4.1 Odoberanie ostrekovacieho ramena 795 4.4.2 Montáž ostrekovacieho ramena 795

4.5 Výmena filtrov 796

4.5.1 Odoberanie filtra 796 4.5.2 Montáž filtrov 796

4.6 Montáž ostrekovacej hlavice na plech na pečenie 797

4.7 Výmena elektrického kábla 798

4.7.1 Odpojenie elektrického kábla 798 4.7.2 Pripojenie elektrického kábla 798

Poznámky k opravám - Umývačka riadu

4.21 Výmena EmotionLight 819

4.21.1 Odoberanie osvetlenia EmotionLight 819 4.21.2 Montáž osvetlenia EmotionLight 819

4.22 Výměna TimeLight 822

4.22.1 Demontáž TimeLight 822 4.22.2 Montáž TimeLight 822


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napātīm! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom oprav.

1.2.4 Všeobecné symboly

V tomto dokumentu se používají následující všeobecné symboly:

Všeob. symbol Význam
i	Označenie špecíálinehoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

Všeob. symbol Význam
Označenie prepojenia na videonávod
Označenie požadovaných nastrojov
Označenie požadovaných podmienok
Označenie podmienky (ak ..., potom ...)
Označenie výssledku
Spustenie Označenie klávesu alebo tlacidla
[00123456] Označenie Čísla materiálu
Stav Označenie zobrazného textu/okna (na displeji spotrebíča)

Tabulka 3: Všeobecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku s částmi pod napětím!

Spotřebič je odpojen od elektrického napájení. Spotřebič je volně přístupný.

4.1.1 Sejmutí pracovní plochy

1. Odstraňte dvě šrouby vzadu (1) (volitelné).
2. Stiskněte obě záchytné páčky pod pracovní plochou směrem nahoru (2).

1. Vpředu mírně zvedněte pracovní plochu (3).
2. Pracovní plochu odtlačte směrem dozadu (4).
3. Odstraňte pracovnú plochu.

4.1.2 Montáž pracovnej plochy

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena ostrekovacích ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Odskrutkujte horné ostrekovacie rameno (1) a potiahnite nadol, čím ho vyberiete (2).

1. Vytiahnite spodné ostrekovacie rameno nadol, čím ho vyberiete.

4.4.2 Montáž ostrekovacieho ramena

1. Vložte spodné ostrekovacie rameno. Ostrekovacie rameno zacvakne na svoje miesto.
2. Vložte horné ostrekovacie rameno a napevno ho zaskrutkujte na svoje miesto.

Oprava

4.5 Výmena filtrov

4.5.1 Odoberanie filtra

1. Otočte filter na hrubé nečistoty proti smeru hodinových ručičiek (1) a odoberte filtračný systém (2).

Skontrolujte, či do odpadového priestoru nespadol žiadny cudzí predmet.

4.7 Výmena elektrického kábla

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný.

4.7.1 Odpojenie elektrického kábla

Zachyťte opatrne zástrčkou elektrického kábla nahor a nadol a vytiahnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

Na vypáčenie môžete použiť malý skrutkovač.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Dvierka boli otvorené. Kryt na prací prostriedok bol otvorený.

1. Odčerpajte všetku vodu.

V prípade potreby použite špongiu.

1. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

1. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá.

4.10.2 Montáž bočného panelu

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

4.11.1 Odoberanie vonkajších dvierok

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3.

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolační plášť byl umístěn a zafixován na vnitřní straně vnějších dvířek. Závěsy jsou vloženy do vnějších dvířek. 1. Zavřete vnitřní dvířka tak, aby nezacvakla. 2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.13 Zajištění pružin dvířek

1. Vyjměte kryt vodítka kabelu.

2.1. Dvířka mírně pootevřete (1).

Systém kabelů se automaticky připojí k závěsu na dvířkách.

Oprava

3.1. Mírně zavřete dvířka (4).

1. Drážku posuňte dozadu a uvolněte závěs dvířek (5). 3. Otevřete dvířka (6).

1. Proces zopakujte na druhé straně spotřebiče.

Oprava

Paty jsou identické a je možné je zaměnit.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Vnější dvířka jsou odebrána. Vnější dvířka jsou odebrána (plně integrované/integrované).

V závislosti od modelu série je zástrčka k EmotionLight stále zaistená k základni.

Oblokujte zástrčku na západke a potiahnite dozadu (voliteľné) (2).

4.15.2 Montáž dosky zásuvky v základni

• Pri montáži dosky zásuvky v základni postupujte v opačnom poradí krokov demontáže.

Oprava

1. Skontrolujte montáž na pravej a ľavej strane. 3. Skontrolujte pevnú polohu.

1. Zacvaknite kovové úchytky na ľavej a pravej strane.

Oprava

4.17 Výmena vnútorných dvierok

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

4.17.1 Odoberanie vnútorných dvierok

1. Odstráňte skrutky (1).
2. Odoberte vnútorné dvierka smerom nahor (2).

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný. Boční panel je odebrán. → 801 Vnější dvířka jsou odebrána. Vnitřní dvířka jsou odstraněna. Ovládací panel je odebrán. → 805 Pružina z dvířek je připevněna. → 806 Spodní panel je odebrán. → 808 Deska zásuvky základny je odebrána. → 809 Přepadový kanál je odebrán. → 810

4.18.1 Odebírání závěsu dvířek

1. Uvolněte zachytávací háček pomocí šroubováku (1).
2. Závěs dvířek potáhněte dopředu (2).

1. Uvolněte uzemňovací připojení na závěsu dvířek.

4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odebrána. Deska zásuvky základny je odebrána. → 809 Spodní panel (volitelné) je odebrán. → 808 Pružiny z dvířek jsou odstraněny. Ovládací panel je odebrán. Držák pásu kabelů dole vpravo je odstraněn.

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Spotřebič je volně dostupný. Pracovní plocha byla odebrána (volitelné). Panel po pravé ruce je odebrán (volitelné). → 801

4.21.1 Odebírání osvětlení EmotionLight

1. Odpojte úchytku vzadu (1).

POZOR! Nesprávná montáž! Poškození kabelů v oblasti závěsu dvířek. Namontujte kabel v oblasti okolo závěsu dvířek (mezi závěsem desky a vyplachovací nádržkou) tak, aby ho nemohly poškodit pohyblivé části.

Kabel namontujte vpravo dole.

Oprava

Obr. 3: Plochý kabel 4. Zasuňte zástrčku.

Oprava

4.22 Výměna TimeLight

TimeLight vyměňujte pouze jako kompletní díl. Modul TimeLight je připevněn na zadní části dosky zásuvky základny.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Spodní panel je odebrán. → 808 Doska zásuvky základne je odebrána a otočena. → 809

4.22.1 Odstranění TimeLight

1. Zachytávací prvky (1) ohněte mírně směrem ven.

1. Potáhněte modul TimeLight nahoru ven z vodítka (2).

4.22.2 Montáž TimeLight

1. Zachytávací prvky (1) znovu ohněte zpět.

1. Zasuňte modul TimeLight do vodítka (2).
2. Vytvořte elektrické připojení.

Oprava

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody. Vnější dvířka jsou odpojená. Ovládací panel je odebrán.

4.23.1 Odstranění Gap illumination

1. Odpojte úchytku (1).
2. Odstraňte elektrické připojení z ovládacího modulu (2).

2.1. Odpojte úchytku vzadu (1).

1. Odeberte světelné vlákno (2).

Oprava

3.1. Odpojte zachytávací háček (1).
