SMV6ZB801E - Opvaskemaskine BOSCH - Gratis brugsanvisning og manual

Produkttype	Indbygget opvaskemaskine
Mærke	Bosch
Model	SMV6ZB801E
Højde	86,5 cm (justerbar)
Bredde	59,8 cm
Dybde	55 cm
Vægt	Cirka 45 kg
Strømforsyning	220-240 V, 50-60 Hz, 10 A
Effekt	2100 W
Vandforbrug	9-10 L pr. cyklus
Støjniveau	44 dB(A) re 1 pW
Kapacitet	14 kuverter
Programmer	Eco, Intensiv, Normal, Hurtig, Forvask
Særlige funktioner	EmotionLight belysning, TimeLight, Gap Illumination, Vario skuffe, justerbare spulearme
Filtreringssystem	Grovfilter, mikrofilter, automatisk filtreringssystem
Sikkerhed	AquaStop, børnesikring (lås), jording
Indvendigt materiale	Rustfrit stål
Vedligeholdelse	Filtre, spulearme, pumpe dæksel, dørtætning
Reservedele	Tilgængelige via Bosch kundeservice (ref. tabletguide 00614935, kopskuffe 00618565 osv.)
Garanti	2 år (dele og arbejde)
Downloadbar vejledning	Ja, PDF-format på notice-facile.com

Ofte stillede spørgsmål - SMV6ZB801E BOSCH

Hvordan installerer jeg opvaskemaskinen SMV6ZB801E?

Installation kræver, at du afbryder apparatet fra strømmen og vandforsyningen. Sørg for, at apparatet er frit tilgængeligt. For arbejdspladen skal du fjerne de bagerste skruer og skubbe låsehåndtagene opad. Monter arbejdspladen ved at skubbe den ind i skinnerne, indtil den klikker. For elektrisk tilslutning skal du skubbe strømkablet ind i stikket, indtil det klikker.

Hvordan vælger jeg et vaskeprogram?

Brug betjeningspanelet til at vælge det ønskede program blandt mulighederne: Eco, Intensiv, Normal, Hurtig eller Forvask. Tryk på den tilsvarende knap for at starte. TimeLight viser den resterende tid.

Hvorfor starter opvaskemaskinen ikke?

Kontrollér først, at apparatet er tændt, og at døren er korrekt lukket. Sørg for, at børnesikringen ikke er aktiveret (børnelås). Hvis problemet fortsætter, skal du afbryde apparatet i 60 sekunder og derefter tilslutte det igen.

Hvordan rengør jeg filtrene?

Fjern den nederste kurv. Drej grovfilteret mod uret og løft filtersystemet op. Tryk mikrofilteret ned for at tage det ud. Skyl filtrene med rent vand. Sæt det hele sammen igen i omvendt rækkefølge, og juster pilene.

Hvordan udskifter jeg spulearmene?

For den øverste arm skal du skrue den af og trække nedad. For den nederste arm skal du sænke den for at fjerne den. Sæt den nye nederste arm i, indtil den klikker på plads. For den øverste skal du skrue den godt fast.

Hvordan afkalker jeg apparatet?

Brug et afkalkningsmiddel specifikt til opvaskemaskiner. Hæld det i sæbeskuffen. Kør et Eco- eller Intensiv-program tomt. Gentag om nødvendigt afhængigt af vandets hårdhed.

Hvad betyder indikatoren for regenereringssalt?

Indikatoren viser, at salttanken er tom. Åbn dækslet til salttanken (under den nederste kurv) og hæld specielt opvaskemaskinesalt i, indtil indikatoren slukker.

Hvordan justerer jeg vandets hårdhed?

Vandets hårdhed indstilles via betjeningspanelet. Se i vejledningen for de nøjagtige trin. Generelt skal du trykke på en kombination af knapper for at gå ind i indstillingsmodus og vælge det niveau, der svarer til dit vand.

Hvordan monterer jeg kopskuffen og tabletguiden?

Monter først tabletguiden skråt på forsiden af den øverste kurv. Derefter fastgør kopskuffen ved at centrere den. Åbn skuffens klips til kopperne. Til store glas skal du bruge fastholdelsesklipsen.

Hvor finder jeg den fulde brugsanvisning?

Den fulde vejledning er gratis tilgængelig i PDF-format på notice-facile.com. Du kan downloade den eller se den online. Den indeholder 989 sider, der beskriver installation, brug og reparation.

BRUGSANVISNING SMV6ZB801E BOSCH

2.1 Generelle sikkerhedsanvisninger 129 2.1.1 Alle husholdningsapparater 129

Værktøjer og hjælpemidler 130

Reparation 131

4.1 Udskiftning af topplade 131

4.1.1 Fjernelse af topplade 131 4.1.2 Montering af topplade 131

4.2 Montering af kurvesystem 132

4.2.1 Montering af en opvasketabs-skylle til 86 cm modellen.. 132 4.2.2 Montering af kopholde-clips 132 4.2.3 Montering af damperindsats 133

4.3 Udskiftning af varioDrawer 134

4.3.1 Fjernelse af varioDrawer 134 4.3.2 Montering af varioDrawer 135

4.4 Udskiftning af spulearme 136

4.4.1 Fjernelse af spulearm.. 136 4.4.2 Montering af spulearm 136

4.5 Udskiftning af filtre 137

4.5.1 Fjernelse af filter 137 4.5.2 Montering af filter 137

4.6 Montering af bagepladesprøjtehoved 138

4.7 Udskiftning af strømkabel 139

4.7.1 Afbrydelse af strømkabel 139 4.7.2 Tilslutning af strømkabel 139

4.8 Udskiftning af savblad 140

4.8.1 Fjernelse af savblad 140 4.8.2 Isætning af fjeder 140 4.8.3 Montering af savblad 140

4.9 Udskiftning af spildevandspumpens afdækning 141

4.9.1 Fjernelse af spildevandspumpens afdækning 141 4.9.2 Montering af spildevandspumpens afdækning 141

4.10 Udskiftning af sidepanel 142

4.10.1 Fjernelse af sidepanel 142 4.10.2 Montering af sidepanel 143

4.11 Udskiftning af yderdør 144

4.11.1 Fjernelse af yderdør 144 4.11.2 Montering af yderdør 144

4.12 Udskiftning af betjeningspanel 146

4.12.1 Fjernelse af betjeningspanel 146 4.12.2 Montering af betjeningspanel 146

4.13 Fastgørelse af dørfjedre 147

4.14 Udskiftning af fodspark 149

4.14.1 Fjernelse af fodspark 149 4.14.2 Montering af fodspark 149

4.15 Udskiftning af sokkelplade 150

4.15.1 Fjernelse af sukkelplade 150 4.15.2 Montering af sukkelplade 150

4.16 Udskiftning af overløbsledning 151

4.16.1 Fjernelse af overløbsrende 151 4.16.2 Montering af overløbsledning 152

4.17 Udskiftning af inderdør 154

4.17.1 Fjernelse af inderdør 154 4.17.2 Montering af inderdør 154

4.18 Udskiftning af dørhængsel 155

4.18.1 Fjernelse af dørhængsel 155 4.18.2 Montering af dørhængsel 155

4.19 Udskiftning af (nederste) dørpakning 157

4.19.1 Fjernelse af dørpakningen 157 4.19.2 Montering af dørpakningen 158

4.20 Udskiftning af (øverste) dørpakning 159

4.20.1 Fjernelse af dørpakning 159 4.20.2 Montering af dørpakning 159

4.21 Udskiftning af emotionLight 160

4.21.1 Fjernelse af emotionLight 160 4.21.2 Montering af emotionLight 160

4.22 Udskiftning af timeLight 163

Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorli-lege kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness rekvæstelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

FARE

Farens type og kilde

Mulige følger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

• Afbryd apparatet fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særlicht tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
k	Angivelse af et link til en videotutorial
l	Angivelse af质地vendige værktæjer
o	Angivelse af krævede forudsætninger
f	Angivelse af en betingelse (hvis..., sä...)
-	Angivelse af et��at
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatusets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Efter reparationen udføres en sikkerhedstest i henhold til VDE 0701 eller landspecifikke forskrifter.

Fare for tilskadekomst på grund af skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele. Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
• Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer	Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længe 80 mm
Kærvskruetærkær Blad 10 mm x 1,6 mm x 200 mm		Ø
Nåletønger [00340871]	Længe: 200 mm, lige

Reparation

4.1 Udskiftning af topplade

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Der er fri adgang til apparatet.

4.1.1 Fjernelse af topplade

1. Fjern de to skruer på bagsiden (1) (valgfrit).
2. Tryk begge låsegreb under toppladen opad (2).

1. Løft toppladen en smule fortil (3).
2. Skub toppladen af bagud (4).
3. Fjern toppladen.

4.1.2 Montering af topplade

1. Lås bagsiden af toppladen ind i foringerne ved hjælp af holdekraverne (1).

1. Skub toppladen fremad (2).
2. Tryk toppladens front nedad, indtil begge låsegreb klikker hørbart på plads (3).
3. Skru de to skruer i gen (4) (valgfrit).

Reparation

4.2 Montering af kurvesystem

Forindstilling:

4.2.1 Montering af en opvasketabs-skive til 86 cm-modellen

Nødvendigt værktøj:

Opvasketabs-vejledning [00614935] Kopholder-clips [00618565] 1. Sæt opvasketabs-skiven skråt ind på forsiden af kurven. 2. Centrér og klik opvasketabs-skiven på plads.

4.2.2 Montering af kopholder-clips

Nødvendigt værktøj:

Når der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vinkel reducerer samlingen af vand på koppers bund. I tilfælde af høje glas anbefaler vi at lade kopholdeclipsen være klappet ned. Hvis de øverste kurve har en valgfri plastikindsats, skal den først fjernes.

1. Fjern plastikindsatsen.

1. Klik kopholdeclipsen på plads.

1. Klap clipsen op.

Reparation

1. Placér genstandene, der skal vaskes.

4.2.3 Montering af damperindsats Nødvendigt værktøj:

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

Reparation

4.3 Udskiftning af varioDrawer

4.3.1 Fjernelse af varioDrawer

1. Bøj håndtagsflapperne indad.

1. Fjern håndtaget opad.
2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

Reparation

1. Bøj forsigtigt føringstapperne udad.

1. Træk de nedfældbare holdere ud af tapperne.
2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af foringen.

4.3.2 Montering af varioDrawer

Monteres i omvendt rækkefølge.

Reparation

4.4 Udskiftning af spulearme

4.4.1 Fjernelse af spulearm

1. Skru den øverste spulearm af (1), og træk den ned for at fjerne den (2).

1. Træk den nederste spulearm op for at fjerne den.

4.4.2 Montering af spulearm

1. Sæt den nederste spulearm i, indtil spulearmen klikker på plads.
2. Sæt den øverste spulearm i, og skru den sikkert på plads.

Reparation

4.5 Udskiftning af filter

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjern filtersystemet (2).

Kontroller, at der ikke falder fremmedlegemer ned i bundkarret.

1. Træk mikrofilteret ned for at fjerne det.

4.5.2 Montering af filtre

1. Sæt filtersystemet igen. Sørg for, at låsehagerne på grovfilteret klikker på plads.
2. Sæt filtersystemet i apparatet, og drej grovfilteret med uret. Sørg for, at pilemarkerne passer.

Reparation

4.6 Montering af bagepladesprøjtehoved

1. Fjern den øverste kurv.
2. Sæt bagepladesprøjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprøjtehovedet klikker på plads.

Reparation

4.7 Udskiftning af strømkabel

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af strømkabel

Bevæg forsigtigt strømkablets stik op og ned, og træk det ud af stikkontakten.

4.7.2 Tilslutning af strømkabel

BEMÆRK!

Overophedning af nettilslutningen!

Fare

Sæt strømkablet fast i, indtil det klikker på plads.

Sæt strømkablets stik i stikdåsen, indtil stikket klikker hørbart på plads.

Reparation

4.8 Udskiftning af sæbelåg

Der kan bruges en flad skruetrækker som et løfteværktøj.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Døren er åbnet. Sæbelåget er åbnet.

4.8.1 Fjernelse af sæbelåg

1. Glid sæbelåget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isætning af fjeder

1. Sæt den lange ende af fjederen i dispenser-enhedens monteringshul (1).

1. Sæt den korte ende af fjederen i sæbelågets monteringshul (2).
2. Tryk låget ind i dispenser-enheden (3).

4.8.3 Montering af sæbelåg

1. Sæt i den ene side saebelaget 5 mm ind i foringsskinnerne for den helt åbne position. Tryk den modsatte side ind i foringsskinnerne med forsigtig kraft.
2. Kontroller saebelagets funktion.

Reparation

4.9 Udskiftning af spildevandsumpens afdækning

Forindstilling:

Kurven er fjernet. Filtrene er fjernet. → 137

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Tøm alt vand ud.

Brug en svamp, hvis det er nødvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdækning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

Sæt pumpens afdækning i (1), og tryk den ned (2).

Pumpens afdækning klikker på plads.

Reparation

4.10 Udskiftning af sidepanel

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Fritstående apparater: Toppladen er fjernet. → 131

4.10.1 Fjernelse af sidepanel

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

4.10.2 Montering af sidepanel

1. Sæt sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdør

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af yderdør

Fjern kun skruerne, der er beskrevet i de følgende trin.

1. Åbn døren.
2. Fjern de fire skruer.

3.

Hold døren fast ved at holde den på den ene side.

Fjern de to skruer.

4.11.2 Montering af yderdør

Reparation

Forindstilling:

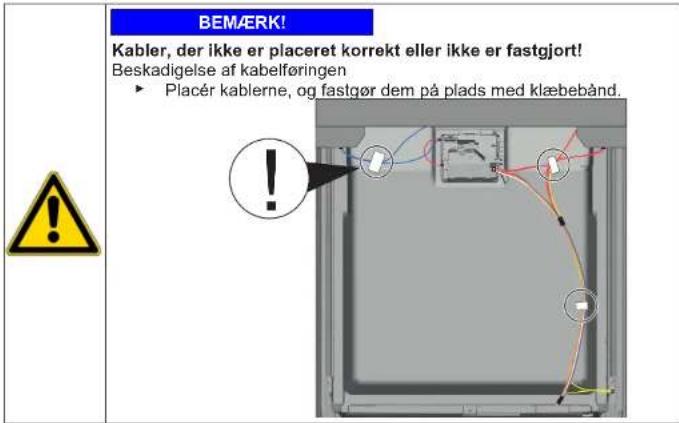

Isolerende fleece er placeret korrekt og fastgjort på ydersiden af yderdøren. Hængsler er sat ind i yderdøren. 1. Luk inderdøren ved at lade den gå i indgreb. 2. Skub yderdøren opad neden under betjeningspanelet (1).

1. Tryk yderdøren mod inderdøren, og hold den der (2).

4

Hold døren fast ved at holde den på den ene side.

Åbn døren, og fastgør den med to skruer (4 x 11 mm metalskruer).

1. Fastgør yderdøren med fire skruer (4 x 11 mm metalskruer).

Reparation

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldt integreret/integreret).

4.12.1 Fjernelse af betjeningspanel

1. Afbryd de elektriske tilslutninger fra betjeningspanelet og sensoren til lavt afspændingsmiddelniveau (1, 2).

1. Afbryd jordkablet (3) (valgfrit).
2. Åbn apparatets dør.
3. Hold betjeningspanelet fast for at forhindre det i at falde ned (hold på det).
4. Fjern de seks skruer.

1. Fjern betjeningspanelet.

4.12.2 Montering af betjeningspanel

Brug skruer på 4 x 16 mm.

Monter i omvendt rækkefølge.

Reparation

4.13 Fastgørelse af dørfjedre

1. Tag kabelføringens afdækning ud.

2.1. Åbn døren en smule (1).

1. Fastgør noten i bundkarret (2).
2. Luk døren (3) langsomt.

Kabelsystemet sætter automatisk sig selv på dørhængslet.

Reparation

3.1. Luk døren en smule (4).

1. Bevæg noten bagud, og frigør dørhængslet (5).
2. Åbn døren (6).

1. Gentag proceduren igen på den anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fødderne er identiske og kan byttes om.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Yderdøren er fjernet (fuldt integreret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse. Hvis fodsparket løsnes i siden og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skiftes side, eftersom beslagene er identiske. Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med føderne.

1. Kom en skruetrækker ind i føringerne (1), og frigør hagen ved at trykke nedad.

1. Løft fodsparket af.
2. Fjern føderne fremad (1).

4.14.2 Montering af fodspark

1. Sæt føderne i.
2. Sæt fodsparket på foroven (1), og tryk det ned, indtil det klikker hørbart på plads (2).

Reparation

4.15 Udskiftning af sukkelplade

Sokkelpladen er placeret i det nederste område på fronten.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Møbelpanelet (valgfrit) er fjernet. Yderdøren er fjernet. Yderdøren er fjernet (fuldintegreret/integreret). Fodsparket er fjernet (valgfrit). → 149

4.15.1 Fjernelse af sokkelplade

1. Fjern de to skruer (1).

1. Deaktiver låseelementerne (2).
2. Vip forsigtigt sokkelpladen fremad (1).

4.

Afhængigt af modelserien er stikket til emotionLight stadig fastgjort på døren.

Løs stikket på låsetappen, og træk det bagud (valgfrit) (2).

4.15.2 Montering af sokkelplade

Montér sokkelpladen i omvendt rækkefølge.

Reparation

4.16 Udskiftning af overløbsledning

Overløbsledningen er placeret i det nederste område i fronten af apparatet.

Forberedelse:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Møbelpanelet er fjernet (valgfrit). Døren er fjernet. Fodsparket er fjernet (valgfrit), →149 Sokkelpladen er fjernet. →150

4.16.1 Fjernelse af overløbsrende

Restvand

Når afløbsslangen er fjernet, kan der løbe restvand ud. - Opsaml vandet, eller fjern det fra bundkarret med en sugesprøjte.

1. Løsn låsemekanismen foran (1, 2).

1. Frigør låseelementet foran.

3.1. Sæt skruetrækkeren i under metalsikringen (1).

1. Frigør forsigtigt metalclipsen (2).

Reparation

1. Løft overløbsledningen af.

4.16.2 Montering af overløbsledning

Vandskade pga. forkert montering af overløbsledninger! Sæt overløbsledninger korrekt i bundkarrets føring forneden. Klik overløbsledninger korrekt på plads foran.

1. Placér overløbsledningen (1).
2. Bevæg overløbsledningen ind i pakningen (2).
3. Tryk overløbsledningen i pakningens føring (3).
4. Sæt overløbsledningen forsigtigt i (4).
5. Clips overløbsledningen i (5).

Reparation

1. Kontroller monteringen i venstre og højre side. 3. Kontroller, at overløbsledningen sidder fast.

4.17 Udskiftning af inderdør

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.17.1 Fjernelse af inderdør

1. Fjern skruerne (1). 2. Fjern inderdøren opad (2).

1. Fastgør dørhængslet med skruer.
2. Placér inderdøren på dørhængslet.
3. Fastgør inderdøren med skruer.

4.17.2 Montering af inderdør

1. Klap dørpakningen til fronten.
2. Bevæg inderdøren bag dørpakningen.
3. Luk inderdøren.
4. Klap dørpakningen opad. Sidedelene peger o
5. Bevæg dørhængslet opad.

Reparation

4.18 Udskiftning af dørhængsel

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Sidepanelet er fjernet. → 142 Yderdøren er fjernet. Inderdøren er fjernet. Betjeningspanelet er fjernet. → 146 Dørfjedrene er fastgjort. 147 Fodsparket er fjernet, → 149 Sokkelpladen er fjernet. → 150 Overløbsrenden er fjernet. → 151

4.18.1 Fjernelse af dørhængsel

1. Frigør låsekrogen med en skruetrækker (1).
2. Træk dørhængslet fremad (2).

1. Frigør jordforbindelsen på dørhængslet.

4.18.2 Montering af dørhængsel

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation.

Elektriske dele skal repareres af kvalificerede elektrikere. Følg panedununftendiskhernedstienhenholdt VDE 0701 eller landespecifikke forskrifter.

Reparation

1. Placér hængslet på apparatet (1).
2. Bevæg hængslet nedad (2), indtil det er gået i indgreb på apparatet.

2.

En manglende jordforbindelse kan medføre spændingspotentiale på døren.

Etabler jordforbindelse.

Reparation

4.19 Udskiftning af (nederste) dørpakning

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er fjernet. Sokkelpladen er fjernet. → 150 Fodsparket er fjernet (valgfrit). → 149 Dørfjedrene er fjernet. Betjeningspanelet er fjernet. Kabelbundholderen forneden til højre er fjernet.

4.19.1 Fjernelse af dørpakningen

1. Fjern de to holdeclips på den nederste dørpakning (1, 2).

1. Frigør overløbsrenden.

1. Løft overløbsrenden af.

Reparation

1. Fjern den nederste dørpakning fra inderdøren.

4.19.2 Montering af dørpakningen

1. Montér pakningshæfterne i venstre og højre side på pakningsskinnen med dørpakningen.

1. Sæt dørpakningen med pakningslasken i inderdøren.
2. Fastgør dørpakningen med to holdeclips.

Reparation

4.20 Udskiftning af (øverste) dørpakning

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dørpakning

4.20.2 Montering af dørpakning

Dørpakningen skal skæres til den korrekte længde før montering. Den er 1750 mm for apparater med en højde på 81 cm og 1850 mm for apparater med en højde på 86 cm.

1. Klargør en passende dørpakning.
2. Sørg for korrekt monteringsposition for pakningsprofilen.

1. Den hvide prik skal være på niveau med pakningens kontaktfladeliste.

4

Pakningen må ikke være strakt i hjørnerne. Pakningen skæres over på skrå for enderne og spidser til væk ind i bunden af beholderen i fronten.

Pakningens endeposition skal være lige i forhold til fronten under inderdøren. Pakningen bør så vidt muligt ligge mod beholderens side.

Korrekt monteret dørpakning:

Reparation

4.21 Udskiftning af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontområde.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Der er fri adgang til apparaterne. Toppladen er fjernet (valgfrit). Sidepanelet på højre side er fjernet (valgfrit). → 142

4.21.1 Fjernelse af emotionLight

1. Frigør låsekrogen på bagsiden (1).

1. Fjern holderen opad (2).
2. Træk stikket ud af konnektoren (forneden til højre i fronten af apparatet).
3. Fjern den elektriske tilslutning fra strømmodulet.

Beskadigelse af kablet i området omkring dørhængslet.

Montér kablet i området omkring dørhængslet (mellem pladehængslet og skylletanken) på en sådan måde, at det ikke kan blive beskadiget af bevægelige dele.

Montér kablet på højre side for døren.

Reparation

Fig. 3: Fladkabel

1. Sæt stikket i.

Reparation

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort på bagsiden af sokkelpladen.

Forindstilling:

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Fodsparket er fjernet. → 149 Sokkelpladen er fjernet og vendt. → 150

1. Bøj låseelementerne (1) tilbage igen.

1. Skub timeLight-modulet ind i føringen (2).
2. Forbind den elektriske tilslutning.

Reparation

Apparatet er afbrudt fra strømforsyningen. Apparatet er afbrudt fra vandforsyningen. Yderdøren er afmonteret. Betjeningspanelet er fjernet.

4.23.1 Fjernelse af Gap illumination

1. Frigør hagen (1).
2. Fjern den elektriske tilslutning fra betjeningsmodulet (2).

2.1. Frigør låsekrogen på bagsiden (1).

1. Fjern lysfiberen (2).

Reparation

3.1. Frigør låsekrogen (1).

1. Løft printkortet op med holderen, og fjern det fra betjeningsmodulets ramme (2).

1. Montér lysfiberen, og fastspænd den med en "klik"-lyd.

1. Tilslut ledningen til betjeningsmodulet.

Apparatet er koblet fra strømforsyningen. Apparatet er frit tilgængeligt.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vandforsyningen. Apparatet er frit tilgængeligt.

4.7.1 Koble fra strømledning

4.7.2 Koble til strømledningen

OBS!

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Døren er åpen. Vaskemiddellokket er åpent.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

Sikre døren ved å holde den fast på en side.

Fjern to skruer.

Sikre døren ved å holde den fast på en side.

Hvis en betjeningsmodul er defekt, må hele betjeningspanelet skiftes ut.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert).

4.12.1 Demontering av betjeningspanel

1. Koble de elektriske tilkoblingene fra betjeningspanelet og den nedre føleren for glansemiddel (1, 2).

1. Koble fra jordkabelen (3) (alternativ).
2. Åpne apparatets dør.
3. Sikre betjeningspanelet for å hindre at det faller ned (hold det fast).
4. Fjern seks skruer.

1. Demonter betjeningspanelet.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

1. Plasser hengselen på apparatet (1).
2. Beveg hengselen ned (2) til den er festet til apparatet.

2.

En manglende jordkobling kan føre til nettpotensial på døren.

Opprett jordkobling

Reparasjon

1. Fjern dørpakningen fra den indre døren.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen.

Demonter dørpakningen fra den indre rammen.

1. Det hvite punktet må være på nivå med tetningslisten.

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Betjeningspanelet er demontert.

1. Koble ledningen til betjeningsmodulen.
