Typ produktu	Umývačka riadu na vstavanú inštaláciu
Značka	Bosch
Model	SMV6ZB801E
Výška	86,5 cm (nastaviteľná)
Šírka	59,8 cm
Hĺbka	55 cm
Hmotnosť	Približne 45 kg
Elektrické napájanie	220-240 V, 50-60 Hz, 10 A
Výkon	2100 W
Spotreba vody	9-10 l na cyklus
Hladina hluku	44 dB(A) re 1 pW
Kapacita	14 súprav
Programy	Eco, Intenzívny, Normálny, Rýchly, Predmývanie
Špeciálne funkcie	Osvetlenie EmotionLight, TimeLight, Gap Illumination, zásuvka Vario, nastaviteľné ostrekovacie ramená
Filtračný systém	Hrubý filter, mikrofilt, automatický filtračný systém
Bezpečnosť	AquaStop, detská poistka (uzamknutie), uzemnenie
Materiál vnútra	Nehrdzavejúca oceľ
Údržba	Filtre, ostrekovacie ramená, kryt čerpadla, tesnenie dverí
Náhradné diely	Dostupné prostredníctvom servisu Bosch (ref. vodidlo na tablety 00614935, polička na šálky 00618565 atď.)
Záruka	2 roky (diely a práca)
Stiahnuteľný návod	Áno, formát PDF na notice-facile.com

Často kladené otázky - SMV6ZB801E BOSCH

Ako nainštalovať umývačku riadu SMV6ZB801E?

Inštalácia vyžaduje odpojenie spotrebiča od siete a prívodu vody. Uistite sa, že spotrebič je voľne prístupný. Pri pracovnej doske odstráňte zadné skrutky a zatlačte blokovacie páky nahor. Namontujte pracovnú dosku zasunutím do koľajníc až po zacvaknutie. Pre elektrické pripojenie zasuňte napájací kábel do zásuvky až po cvaknutie.

Ako vybrať program umývania?

Použite ovládací panel na výber požadovaného programu z možností: Eco, Intenzívny, Normálny, Rýchly alebo Predmývanie. Stlačte príslušné tlačidlo na spustenie. TimeLight zobrazuje zostávajúci čas.

Prečo umývačka riadu neštartuje?

Najprv skontrolujte, či je spotrebič pod napätím a či sú dvierka správne zatvorené. Uistite sa, že detská poistka nie je aktivovaná (detská bezpečnosť). Ak problém pretrváva, odpojte spotrebič na 60 sekúnd a potom ho znova pripojte.

Ako čistiť filtre?

Vyberte spodný kôš. Otočte hrubý filter proti smeru hodinových ručičiek a zdvihnite filtračný systém. Stlačte mikrofilt nadol, aby ste ho vybrali. Opláchnite filtre čistou vodou. Zložte v opačnom poradí, pričom zarovnajte šípky.

Ako vymeniť ostrekovacie ramená?

Pre horné rameno odskrutkujte a vytiahnite nadol. Pre spodné rameno ho sklopte nadol, aby ste ho vybrali. Vložte nové spodné rameno až po zacvaknutie. Pre horné rameno pevne priskrutkujte.

Ako odvápniť spotrebič?

Použite špeciálny odvápňovací prostriedok na umývačky riadu. Nalejte ho do dávkovača saponátu. Spustite prázdny program Eco alebo Intenzívny. V prípade potreby opakujte podľa tvrdosti vody.

Čo znamená kontrolka regeneračnej soli?

Kontrolka signalizuje, že hladina soli je nízka. Otvorte uzáver zásobníka na soľ (pod spodným košom) a nalejte špeciálnu soľ do umývačky, kým kontrolka nezhasne.

Ako nastaviť tvrdosť vody?

Tvrdosť vody sa nastavuje pomocou ovládacieho panela. Presné kroky nájdete v návode. Zvyčajne stlačte kombináciu tlačidiel na vstup do režimu nastavenia a vyberte úroveň zodpovedajúcu vašej vode.

Ako namontovať poličku na šálky a vodidlo na tablety?

Najprv namontujte vodidlo na tablety naklonené na prednú časť horného koša. Potom upevnite poličku na šálky vycentrovaním. Otvorte sponu poličky na šálky. Pre veľké poháre použite príchytku.

Kde nájdem kompletný návod na použitie?

Kompletný návod je k dispozícii zadarmo v formáte PDF na stránke notice-facile.com. Môžete si ho stiahnuť alebo prezerať online. Obsahuje 989 strán podrobne popisujúcich inštaláciu, používanie a opravy.

NÁVOD NA OBSLUHU SMV6ZB801E BOSCH

4.15.1 Odstránenie zásuvkovej dosky v základni 109 4.15.2 Montáž zásuvkovej dosky v základni 109

4.16 Výmena prepadového potrubia 110

4.16.1 Odstránenie prepadového odtoku 110 4.16.2 Montáž prepadového potrubia 111

4.17 Výmena vnútorných dvierok 113

4.17.1 Vybratie vnútorných dvierok 113 4.17.2 Montáž vnútorných dvierok 113

4.18 Výmena závesov dvierok 114

4.18.1 Odstránenie závesov dvierok 114 4.18.2 Montáž závesov dvierok 114

4.19 Výmena (spodného) tesnenia dvierok 116

4.19.1 Vybratie tesnenia dvierok 116 4.19.2 Montáž tesnenia dvierok 117

4.20 Výmena (horného) tesnenia dvierok 118

4.20.1 Vybratie tesnenia dvierok 118 4.20.2 Montáž tesnenia dvierok 118

4.2 Montáž systému koša

Požiadavka:

V závislosti na modelovej rade môže byť zástrčka EmotionLight stále pripojená k základni.

4.15.2 Montáž zásuvkovej dosky v základni

1. Odjistěte přidržný hák vzadu (1).

1. Zahákněte přidržný hák (2).

4.14 Výmena spodného panela 808

4.14.1 Odstránenie spodného panela 808 4.14.2 Montáž spodného panela 808

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výmena prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výmena vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výmena (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny na opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania pred rizikami.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak boli pokyny dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nerešpektovania varovného hlásenia je umttrie alebo vázne zranenia.
VAROVANIE	Možnám následkom nerešpektovania va-rovného hlásenia je umttrie alebo vázne zranenia.
UPOZORNENIE	Možnám následkom nerešpektovania va-rovného hlásenia su mieme zranenia.
POZORI	Možnám následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
SSS	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiaciou

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEČENSTVO Druh a zdroj nebepezcenstval Možné náslédky pri ignorovani nebepezcenstva/varovania. - Opatrenia a zákazy na zabránenie nebepezcenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.

• Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariadenia vykonajte bezpečnostný test v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľné).

Oprava

4.2 Inštalácia systému košov

Požiadavka: Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž úchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Úchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa úchytka na pridržanie pohárov dá vyklopiť. Prí- daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať úchytku na pridržanie pohárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite úchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte úchytku.

Oprava

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935] Úchytka na pridržanie pohárov [00618565]

Naparovaciu vložku vtláčajte koncovými kusmi pod systém košov.

Oprava

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.
2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava

1. Opatrne ohnite vodiace držadlá smerom von.

5. Vytiahnite sklopné drôty z držiakov.

1. Vytlačte kovový rám na prednej časti z držadiel.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kôš.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia!

Nebezpečenstvo požiaru

Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

Oprava

4.8 Výmena krytu na prací prostriedok

1. Vložte krátky koniec pružiny do otvoru krytu na prací prostriedok (2).
2. Vláčte kryt do dávkovacieho zariadenia (3).

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacich koľajníc na boku. Použitím miernej sily zatlačte opačnú stranu do vodiacich koľajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovú vodu

Požiadavka:

Kôš je vybratý. Filtre sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

4.9.2 Montáž viečka čerpadla na odpadovú vodu

Vložte viečko čerpadla (1) a zatlačte nadol (2).

Viečko čerpadla zacvakne na svoje miesto.

Oprava

4.10 Výmena bočného panela

Požiadavka:

4.10.1 Odstránenie bočného panela

1. Odstráňte skrutky z bočného panela (1).

Obr. 1: Plne integrované

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Ďalej bočný panel nižšie a vytiahnite ho zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Plne integrované

1. Vlăcte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Vymena vonkajších dvierok

Požiadavka:

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Vymena ovládacieho panelu

Ak je ovládací modul poškodený, musí sa vymeniť celý ovládací panel.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panela

1. Odpojte elektrické pripojenia z ovládacieho panela a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).
4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

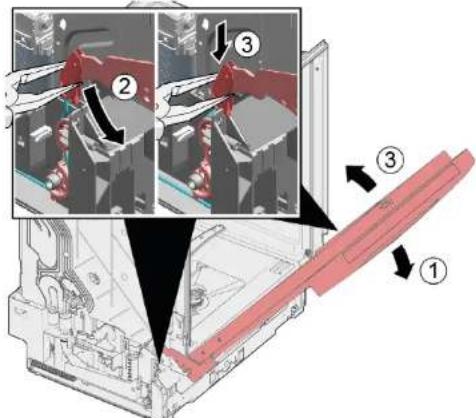

4.12.2 Montáž ovládacieho panela

Použite skrutky 4× 16mm

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panela

4.14.1 Odstránenie spodného panela

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli vylomiť. Ak sa poškodí jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické. Odporúčame umiestniť niečo pod spotrebič z bočnej prednej strany, aby ste odľahčili zaťaženie spodného panela s pätkami.

1. Dostaňte sa do vodiacich líšt (1) pomocou skrutkovača a uvoľnite ochtyku stlačením nadol.

1. Panel zdvihnite.
2. Pätky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panela

1. Vložte pätky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nadstavba (voliteľné) je odobratá. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľné) je odobratý.

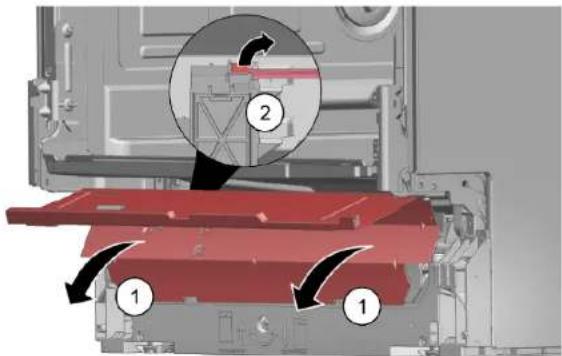

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

4.

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nadstavba je odobratá (voliteľné). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľné) je odobratý. Doska zásuvky základne je odobratá.

4.16.1 Odoberanie prepadového kanála

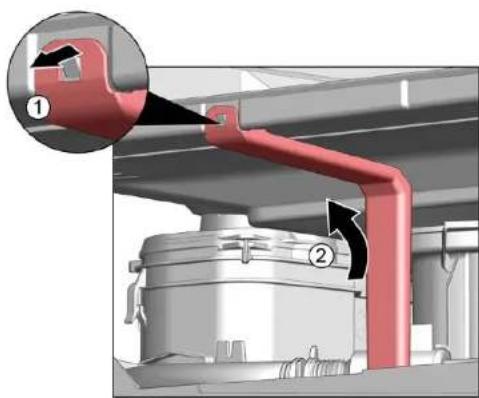

Zvyšková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zvyšková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú rukoväť (2).

Oprava

1. Zdvihnite presúpacie vedenie.

1. Záves dvierok zaistite pomocou skrutiek.
2. Vnútorné dvierka umiestnite na záves dvierok.
3. Vnútorné dvierka zaistite pomocou skrutiek.

4.17.2 Montáž vnútorných dvierok

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

Elektrické diely má opravovať kvalifikovaný elektrikár. - Opravu zariaďte vykonanie bezpečnostnej skúšky v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

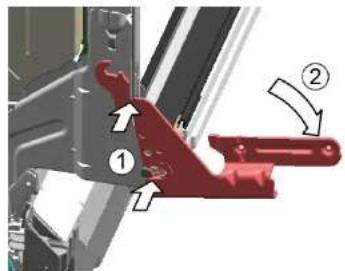

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

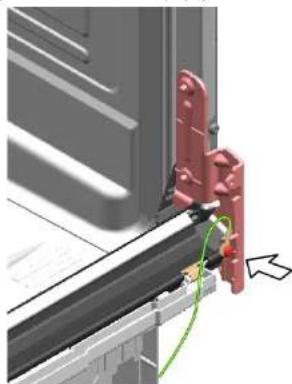

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie úchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vchodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

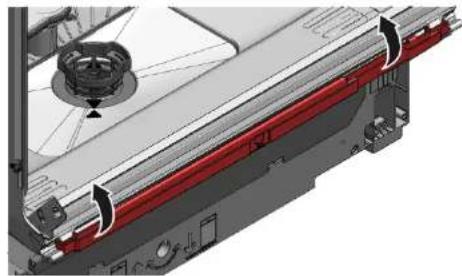

1. Biela bodka musí byť v úrovni drážky tesniaceho pásu.

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

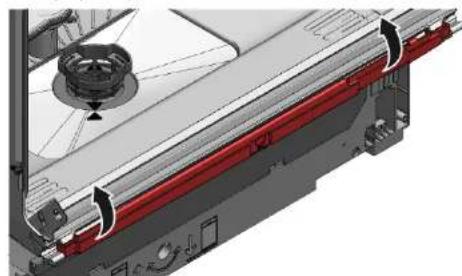

Požiadavka:

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite uchytku (2).

3

1. Zdvihnite dosku spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

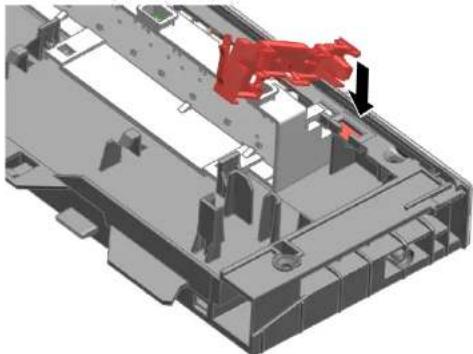

4.23.2 Montáž osvetlenia medzery

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia.

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
