Produkta veids	Rūpnieciskais augstspiediena tīrītājs
Zīmols	Kärcher (WOMA GmbH)
Modelis	HD 91004 Cage Classic
Maks. darba spiediens	1500 bar
Maks. plūsmas ātrums	45 l/min
Maksimālā šķidruma temperatūra	95 °C
Maks. atsitiena spēks bez ķermeņa atbalsta	150 N
Maks. atsitiena spēks ar ķermeņa atbalstu	250 N
Svars (bez papildu daļām)	3,3 kg
Garums (bez sprauslas)	Aptuveni 340 mm
Augstums	Aptuveni 200 mm
Platums	Aptuveni 50 mm
Augstspiediena šļūtenes savienojums	9/16"-18 UNF-LH vai M24x1,5-24°DKO
Sprauslas/caurules savienojums	9/16"-18 UNF-LH
Apvada savienojums	G 3/8"
Vadība	Mehāniskais apvads
Drošība	Sprūda bloķēšana, manuālā avārijas apturēšana
Regulārā apkope	Ikdienas pārbaude, vizuāla kontrole, kasetnes nomaiņa ik pēc 12 mēnešiem
Rezerves daļas	WOMA GmbH oriģinālās detaļas (kasetnes komplekts nr. 9.919-046.0)
Savietojami piederumi	Sprauslas, turbo sprauslas, Orbimaster, pretšļakatu aizsardzība, ķermeņa atbalsts
Nepieciešamā ūdens kvalitāte	WOMA direktīva: cietība 1-20 °H, pH 6,5-9,5, hlorīdi < 100 mg/l
Atbilstoša lietošana	Virsmu tīrīšana un strūklas apstrāde (tērauds, betons) ar augstspiediena strūklu

Bieži uzdotie jautājumi - HD 91004 Cage Classic Kärcher

Kāds ir šī augstspiediena tīrītāja maksimālais spiediens?

Maksimālais darba spiediens ir 1500 bar. Izmantojiet tikai šim spiedienam apstiprinātas šļūtenes un piederumus.

Kādu individuālo aizsardzības aprīkojumu man vajadzētu valkāt?

Valkājiet ķiveri ar ekrānu, trokšņu slāpētājus, cimdus, Dyneema šķiedras aizsargjakas un kombinezonu, un drošības zābakus ar metatarsālu aizsardzību.

Kā droši iedarbināt ierīci?

Pirms katras lietošanas iztukšojiet sūkni, izskalojiet sistēmu, pārbaudiet apvada ūdens izplūdi un pārbaudiet sprūda sviru. Pārliecinieties, ka bloķēšana darbojas.

Vai es varu izmantot citus šķidrumus, nevis ūdeni?

Nē, izmantojiet tikai ūdeni, kas atbilst WOMA direktīvai. Šķīdinātāji, skābes vai atšķaidītāji ir aizliegti, jo tie ir viegli uzliesmojoši, sprādzienbīstami un toksiski.

Kāds ir atsitiena spēks un kā to pārvaldīt?

Maksimālais atsitiena spēks bez ķermeņa atbalsta ir 150 N. Ja spēks pārsniedz 150 N, izmantojiet ķermeņa atbalstu. Stingri turiet rokturi ar abām rokām un nestrādājiet uz kāpnēm.

Kā uzturēt produktu?

Veiciet ikdienas pārbaudi un vizuālu kontroli. Ik pēc 12 mēnešiem lieciet profesionālim veikt drošības pārbaudi. Nomainiet kasetni (nr. 9.919-046.0), ja ūdens noplūst caur apvadu vai atverēm.

Kādi piederumi ir pieejami šai ierīcei?

Piederumi: dažāda garuma sprauslas, turbo sprauslas, Orbimaster, pretšļakatu aizsardzība, apvada šļūtene, rotējoši savienotāji un ķermeņa atbalsts. Skatiet WOMA produktu programmu.

Kāds ir minimālais sprauslas garums?

Sprauslai jābūt vismaz 750 mm garai starp sprūdu un uzgali, lai izvairītos no savainojumu riska.

Vai es varu tīrīt pašu mašīnu ar šo tīrītāju?

Nē, neizmantojiet rokturi un sprauslu, lai tīrītu mašīnu ar augstspiediena ūdens strūklu. Tas var sabojāt sastāvdaļas.

Kā uzglabāt ierīci pēc lietošanas?

Notīriet to, uzglabājiet to sala aizsargātā vietā. Ilgstošai uzglabāšanai izpūtiet ar saspiestu gaisu un uzklājiet piemērotu konservantu.

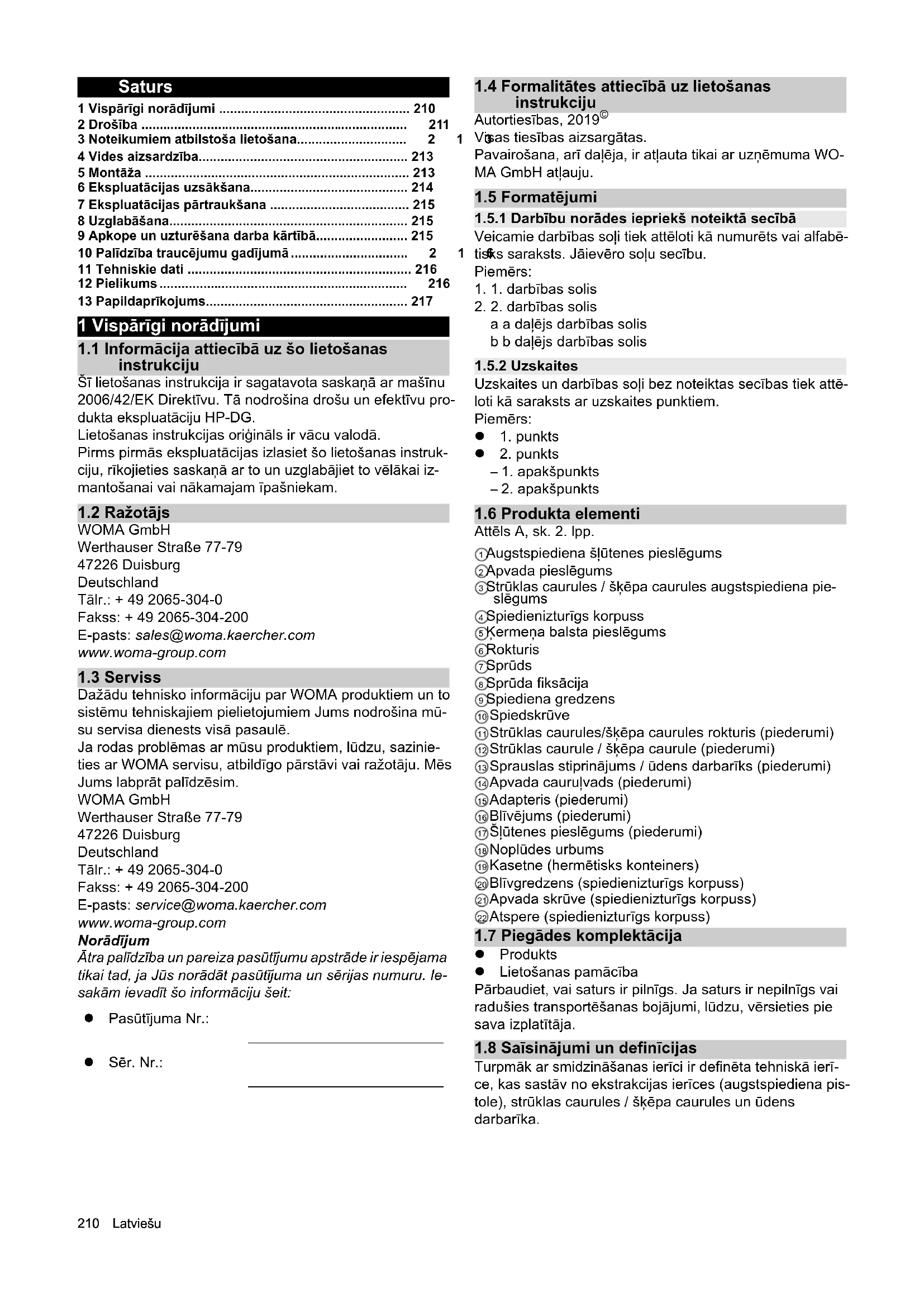

LIETOŠANAS INSTRUKCIJA HD 91004 Cage Classic Kärcher

1 Vispārīgi norādījumi 210
2 Drošiba 211
3 Noteikumiem atbilstoša lietošana.... 2
4 Vides aizsardzība.... 213
5 Montāža 213
6 Ekspluatācijas uzsākšana.... 214
7 Ekspluatācijas pārtraukšana 215
8 Uzglabāšana.... 215
9 Apkope un uzturēšana darba kārtībā.... 215
10 Palīdzība traucējumu gadījumā 2
11 Tehniskie dati 216
12 Pielikums 216
13 Papildaprikojums.... 217

1 Vispārīgi norādījumi

1.1 Informācija attiecībā uz šo lietošanas instrukciju

Šī lietošanas instrukcija ir sagatavota saskaņā ar mašīnu 2006/42/EK Direktīvu. Tā nodrošina drošu un efektīvu produkta ekspluatāciju HP-DG.

Lietošanas instrukcijas oriğināls ir vācu valodā.

Pirms pirmās ekspluatācijas izlasiet šo lietošanas instrukciju, rīkojieties saskaņā ar to un uzglabājiet to vēlākai izmantošanai vai nākamajam īpašniekam.

1.2 Ražotājs

WOMA GmbH

Werthauser Straße 77-79

47226 Duisburg

Deutschland

Tālr.: + 49 2065-304-0

Fakss: + 49 2065-304-200

Dažādu tehnisko informāciju par WOMA produktiem un to sistēmu tehniskajiem pielietojumiem Jums nodrošina mū-su servisa dienests visā pasaulē.

Ja rodas problēmas ar mūsu produktiem, lūdzu, sazinieties ar WOMA servisu, atbildīgo pārstāvi vai ražotāju. Mēs Jums labprāt palīdzēsim.

WOMA GmbH

Werthauser Straße 77-79

47226 Duisburg

Deutschland

Tālr.: + 49 2065-304-0

Fakss: + 49 2065-304-200

Ātra palīdzība un pareiza pasūtījumu apstrāde ir iespējama tikai tad, ja Jūs norādāt pasūtījuma un sērijas numuru. le-sakām ievadīt šo informāciju šeit:

• Pasūtījuma Nr.:
• Sēr. Nr.:

1.4 Formalitātes attiecībā uz lietošanas instrukciju

Autortiesības, 2019©

1 Visas tiesības aizsargātas.

Pavairošana, arī daļēja, ir atļauta tikai ar uzņēmuma WO-MA GmbH atļauju.

1.5 Formatējumi

1.5.1 Darbību norādes iepriekš noteiktā secībā

Veicamie darbības soli tiek attēloti kā numurēts vai alfabē- 1 tisks saraksts. Jāievēro solu secību.

Piemērs:

1. 1. darbības solis
2. 1. darbības solis

a a daļējs darbības solis

b b daļējs darbības solis

1.5.2 Uzskaites

Uzskaites un darbības soli bez noteiktas secības tiek attē- loti kā saraksts ar uzskaites punktiem.

Piemērs:

1. punkts
2. punkts

- 1. apakšpunkts

- 2. apakšpunkts

1.6 Produkta elementi

Attēls A, sk. 2. lpp.

①Augstspiediena šlūtenes pieslēgums
②Apvada pieslēgums
③Strūklas caurules / škēpa caurules augstspiediena pie-slēgums
④Spiedienizturīgs korpuss
⑤Kermeņa balsta pieslēgums
⑥Rokturis
⑦Sprüds
⑧Sprūda fiksācija
⑨Spiediena gredzens
⑩Spiedskrūve
⑪Strūklas caurules/škēpa caurules rokturis (piederumi)
⑫Strūklas caurule / škēpa caurule (piederumi)
⑬Sprauslas stiprinājums / ūdens darbarīks (piederumi)
⑭Apvada caurulvads (piederumi)
15 Adapteris (piederumi)
⑯Blīvējums (piederumi)
⑰Šlūtenes pieslēgums (piederumi)
⑱Noplūdes urbums
⑲Kasetne (hermētisks konteiners)
⑳Blīvgredzens (spiedienizturīgs korpuss)
②1Apvada skrūve (spiedienizturīgs korpuss)
⑳Atspere (spiedienizturīgs korpuss)

1.7 Piegādes komplektācija

• Produkts
• Lietošanas pamācība

Pārbaudiet, vai saturs ir pilnīgs. Ja saturs ir nepilnīgs vai radušies transportēšanas bojājumi, lūdzu, vērsieties pie sava izplatītāja.

1.8 Saïsinājumi un definīcijas

Turpmāk ar smidzināšanas ierīci ir definēta tehniskā ierīce, kas sastāv no ekstrakcijas ierīces (augstspiediena pistole), strūklas caurules / škēpa caurules un ūdens darbarīka.

2 D r o š i b a

Papildus norādījumiem lietošanas instrukcijā jāņem vērā likumdevēja vispārīgie drošības tehnikas un nelaimes gadījumu novēršanas noteikumi.

2.1 Brīdinājuma norādes

Brīdinājuma norāžu ievērošana pasargā no iespējamiem miesas bojājumiem un īpašuma bojājumiem.

Brīdinājuma norādē iekļauti šādi elementi un informācija:

Apdraudējuma zīmes

Apdraudējuma zīme norāda uz brīdinājuma norādēm, kas brīdina par miesas bojājumiem.

Signālvārds

Signālvārds norāda apdraudējuma pakāpi.

Apdraudējuma avots

Bīstamības avots ir apdraudējuma cēlonis.

lespējamās sekas, neievērojot

Brīdinājuma norāžu neievērošanas iespējamās sekas ir, piem., saspiedumi, apdegumi vai citi smagi ievainojumi.

Pasākumi / liegumi

Pasākumi/ liegumi sevī ietver darbības, kas jāveic, lai izvairītos no apdraudējuma vai kuras ir aizliegtas, lai izvairītos no apdraudējuma.

2.2 Brīdinājuma norāžu attēlojums

⚠BİSTAMI

Apdraudējuma avots

lespējamās sekas, neievērojot

Pasākumi / liegumi

2.2.1 Riska pakāpes

⚠ BİSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVÉRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

2.3 Norāžu attēlojums

Norādījum

Norāde uz noderīgu un svarīgu informāciju vai ieteikumiem, kas palīdz uzlabot produkta ekspluatācijas drošību.

2.4 Personāla kvalifikācija

Personālam ir jāuzrāda atbilstošu kvalifikāciju produkta ekspluatācijai.

Operatoram ir skaidri jānorāda personāla atbildības, pienākumu un uzraudzības jomu.

Novērsiet personāla nezināšanu, nodrošinot apmācības un sniedzot norādes.

2.4.1 Apkalpojošais personāls

Apkalpojošais personāls ir personas, kuras operators ir norīkojis produkta ekspluatācijai un kuras attiecībā uz apkalpi un ierīces darbības principu ir pietiekami apmācītas.

Apkalpojošam personālam ir jāzina produkta funkciju un darbības principu, jāatpazīst visus apdraudējumus un jānovērš tos ar piemērotiem aizsardzības pasākumiem.

Apkalpojošam personālam jābūt spējīgam savlaicīgi identificēt apdraudējumu un uzsākt noteiktos aizsardzības pasākumus.

Apkalpojošam personālam ir pienākums nekavējoties zi- ņot operatoram par visām produkta izmaiņām, kas ietekmē drošību.

2.4.2 Tehniskās apkopes personāls

Tehniskās apkopes personāls ir personas, ko operators ir norīkojis, lai veiktu produkta tehnisko apkopi. Tehniskās apkopes personāls nav apmācīts, taču ir apmācīts pārbaužu un tehnisko apkopju veikšanai, piem. ellas maiņai, skrūvsavienojumu pārbaudei utt.

Tehniskās apkopes personālam jāzina produkta funkciju un darbības principu, jāatpazīst visus apdraudējumus un jānovērš ar piemērotiem aizsardzības pasākumiem.

Apkopes personālam ir pienākums nekavējoties ziņot operatoram par visām produkta izmaiņām, kas ietekmē drošību.

2.4.3 Apmācīts kvalificēts personāls

Apmācīts kvalificēts personāls ir personas, kuras uzņēmums WOMA GmbH ir apmācījis veikt kontroles, apkopes un servisa darbus un apmācības laikā saņēmušas nepieciešamo informāciju servisa instrukciju veidā. Apmācītam kvalificētam personālam jāzina produkta funkciju un darbības principu, jāatpazīst visus apdraudējumus un jānovērš ar piemērotiem aizsardzības pasākumiem.

2.5 Kabelis un šlūteņu caurulvadi

⚠ BİSTAMI

Augustspiediena üdens strūkla saskarē var izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi. Kabeļu un šlūteņu cauruļvadu radīta paklupšana, salocīšana vai saķeršana var izraisīt nekontrolētu augstspiediena üdens strūklas virziena mainu.

• Kabeli un šlūtenu caurulvadi nedrīkst veidot cilpas.
• Izvāciet neizmantotos kabelus un šlūteņu cauruļvadus no darba zonas.

⚠ BRĪDINĀJUMS

Augustspiediena ūdens strūkla var izplūst no zem spiediena esošas, bojātas šlūtenes un saskarē izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi.

• Pirms katras ekspluatācijas pārbaudiet, vai nav bojāts kabelis un šlūteņu cauruļvadi. Nekavējoties nomainiet bojātos kabeļus un šlūteņu cauruļvadus.
• Neizmantojiet vairs kabeļus un šļūtenes vai to pagarinā-jumus, ja tiem ir uzbraukts, saspiesti, izstiepti vai tamlī-dzīgi noslogoti. Tas attiecas arī tad, ja bojājumi nav redzami.
• Aizsargājiet kabelus un šlūteņu cauruļvadus pret karstumu un asām malām.
• Izmantojiet šlūteņu uzkērājus. Tos nepieciešams droši nofiksēt.

2.6 Ūdens pieslēgums

⚠ BRĪDINĀJUMS

Augustspiediena üdens strūkla var izklūt no zem spiediena esoša šlūtenes cauruļvada un skrūvsavienojumiem un saskarē izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi.

• Izmantojiet tikai tādus šlūteņu cauruļvadus un piederumus, kas apstiprināti augstspiediena ūdens strūklas mašīnas maksimālajam darba spiedienam.
• Pirms ekspluatācijas uzsākšanas pārbaudiet visu pieslēguma šlūteņu skrūvsavienojumu hermētiskumu.
• Neizmantojiet šlūteņu pieslēgumus ar bojātu vītni.

2.7 Pielietojums

2.7.1 Darba zona

⚠BĪSTAMI

Augstspiediena ūdens strūkla saskarē var izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi.

• Nevērsiet augstspiediena ūdens strūklu pret personām, dzīvniekiem vai elektrisko aprīkojumu.
• Nekad nestrādājiet viens! Drošības apsvērumu dēl, lietojot smidzināšanas ierīci, vienmēr klātesošai ir jābūt otrai personali, kas avārijas gadījumā pārtrauc augstspiediena ūdens strūklas mašīnas darbību un nepieciešamības gadījumā nodrošina palīdzību.
• Strādājot ar strūklu, neviens izņemot apkalpojošo personālu nekad nedrīkst atrasties smidzināšanas ierīces 10 m rādiusā.
• Smidzināšanas ierīces darba zonai un darba videi jābūt pilnībā pārredzamai.
• Strādājot ar strūklu, redzami nodrošiniet smidzināšanas ierīces darba zonu pret neatlautu piekļuvi. Uzstādiet brīdinājuma zīmes un norobežojumus.
• Smidzināšanas migla vai izplūstošais ūdens, atkarībā no virsmas īpašībām, to var padarīt slidenu. Pārliecinieties, ka strādājot ar strūklu, Jums ir stabila stāja.
• Smidzināšanas migla ierobežo tiešu redzamību. Nemiet vērā vietējos apstāklus un, strādājot ar strūklu, pievērsiet uzmanību personām apkārtējā vidē.
• Strādājot ar strūklu uz sastatnēm, apkalpojošajam personālam jābūt aizsargātam pret nokrišanu.
• Strādājot ar strūklu slēgtās telpās (piemēram, tvertnēs vai autoklāvos), ekspluatācijas personālam jābūt nodrošinātam ar stiprinājuma ierīcēm (piem., siksnām, virvēm). Papildus rūpējieties par pietiekamu svaigā gaisa padevi.
• Izmantojot smidzināšanas ierīci apdraudējuma zonā (piem., degvielas uzpildes stacijās), ievērojiet attiecīgos drošības noteikumus.
• Smidzināšanas ierīces ekspluatācija sprādzienbīsta-mās zonās ir aizliegta.

2.7.2 Vispārēja informācija attiecībā uz ekspluatāciju ⚠️BĪSTAMI

Augustspiediena ūdens strūklas nepareizi lietojot var būt bīstamas un saskarē izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi.

• Neizmantojiet smidzināšanas ierīces, kas ir īsākas par 750 mm (mērot starp sprūdu un sprauslu). Izmantojot īsas smidzināšanas caurules pastāv savainošanās risks, jo roka netīši var nonākt saskarē ar augstspiediena strūklu.
• Izmantojiet produktu atbilstoši noteikumiem (skatīt nodaļu 3 Noteikumiem atbilstoša lietošana).
• Pirms ekspluatācijas pārbaudiet, vai produkts un darba iekārtas ir atbilstošā stāvoklī un to darba drošību (skat. nodaļu 6 Ekspluatācijas uzsākšana). Neizmantojiet bojātu smidzināšanas ierīci.

- Nekad nenofiksējiet produkta sprūdu.

- Dalīnas vai lielākas daļas ar augstspiediena ūdens strūklas triecienu tiek atbrīvotas no apstrādājamās virsmas. Tās ievērojami paātrinās un var apdraudēt apkalpojošo personālu. Lietojiet noteiktos individuālos aizsardzības līdzeklus.

- Neizmantojiet augstspiediena üdens strūklas mašīnu un smidzināšanas ierīci, ja esat noguris, nav laba veselība vai atrodaties alkohola, vai medikamentu ietekmē.

• Nekad neizmantojiet škīdinātājus saturošus škidrumus vai neatškaidītas skābes un škīdināšanas līdzekļus. Tas attiecas arī uz, piem., benzīnu, krāsas škīdinātāju vai mazutu. Izsmidzinātā migla ir ugunsnedroša, sprādzienbīstama un indīga.
• Nedrikst smidzināt azbestu saturošus un citus materiālus, kas satur veselībai kaitīgas vielas.

2.7.3 Temperatūra

⚠ BRĪDINĀJUMS

Izplūstošais augstspiediena ūdens var radīt apdegumus vai applaucējumus.

• Lietojiet individuālos aizsardzības līdzekļus.
• Lietojot karstu ūdení, nepieskarieties smidzināšanas ie-rīces karstajām virsmām.
• Aizsadzībai uzstādiet rokturi (skatīt WOMA produktu klāstu).
• Laujiet smidzināšanas ierīcei pēc karstā ūdens režīma atdzist vai izskalojiet smidzināšanas ierīci aukstā ūdens režīmā.
• Atbrivojot augstspiediena üdeni, aukstā üdens režimā škidrums var tikt uzsildīts. Neaizskariet smidzināšanas ierīces karstās virsmas.

2.7.4 Troksnis

⚠ BRĪDINĀJUMS

Augustspiediena ūdens strūklas lielais sprauslu izplūdes ātrums rada augstu trokšņa līmeni, kas tiešā tuvumā var izraisīt diskomfortu vai dzirdes bojājumus (piemēram, troksnis ausīs). Pastāvīgi augsts trokšņa līmenis var izraisīt dzirdes zudumu.

• Valkājiet noteiktos individuālos aizsardzības līdzekļus.
• Lielais troksina limenis var nopietni pasliktināt balss sakarus vai spēcīgi ietekmēt skañas brīdinājumu uztveri. Nekad nestrādājiet viens. Otrajai personali jābūt ārpus darba zonas.

2.7.5 Atsitiena spēki

⚠ BRĪDINĀJUMS

Atsitiena spēka radīti nokrišanas draudi, strādājot ar strūklu.

• Nodrošiniet drošu stāju. Nestrādājiet uz kāpnēm.
• Turiet smidzināšanas ierīci ar abām rokām, izmantojot paredzētos rokturus.
• Izēlēties sprauslu diametru ar roku darbināmam strūklas darbam tā, lai atsitiena spēks garenvirzienā nepārsniegtu 250 N. Ja atsitiena spēks pārsniedz 150 N, smidzināšanas ierīcei jābūt aprīkotai ar Ķermeņa aizsargu (skatīt WOMA produktu klāstu).
• Vienlaicīgi ekspluatējot vairākas smidzināšanas ierīces pie vienas augstspiediena ūdens strūklas mašīnas, ie-vērojiet mainīgos atsitiena spēkus. Atverot vai aizverot smidzināšanas ierīci, atsitiena spēki, kas rodas citās smidzināšanas ierīcēs, nedrīkst pēkšņi mainīties par vairāk kā 15%.

Norādījum

lespējamos atsitiena spēkus var iegūt no izmantoto sprauslu WOMA produktu datu lapām, ko var iegūt WOMA GmbH (skatīt nodalu 1.3 Serviss).

2.7.6 Vibrācijas

⚠UZMANĪBU

Atkarībā no izmantotās smidzināšanas ierīces, rodas plaukstu/roku paātrinājuma vērtības, kas ir lielākas par 2,5 m/s². Ilgāks lietošanas ilgums var radīt vibrācijas izraisītus asinsrites traucējumus rokās.

Vispārējo maksimālo lietošanas ilgumu nevar noteikt, jo pastāv vairāki ietekmējošie faktori:

• Personīga predispozīcija uz sliktu asinsriti (simptomi ir bieži auksti pirksti, pirkstu tirpšana, utt.).
• Zema apkārtējā temperatūra. Roku aizsardzībai valkā-jiet siltus cimdus.
• Stingrs satvēriens pasliktina asinsriti.
• Darbība bez pārtraukuma pastiprina vibrāciju izraisītu asinsrites traucējumu efektu.

Norādījum

Regulārai, ilgstošai izmantojot smidzināšanas ierīci un atkārtoti parādoties attiecīgajiem simptomiem iesakām apmeklēt ārstu.

2.8 Individuālie aizsardzības līdzekļi

⚠ BRĪDINĀJUMS

Savainošanās risks nepareizu vai nepilnīgu aizsardzības līdzekļu dēl

• Apkalpojošam personālam ir jāvalkā aizsargapgērbs, kas ir īpaši izstrādāts lietošanai ar augstspiediena ūdens strūklas mašīnām. CE sertificēts Dyneema-Fiber aizsargapgērbs nodrošina pārbaudītu aizsardzību, lieto jot statiskas vai rotējošas sprauslas līdz 3000 bar / 43511 psi.
• Strādājot un atrodoties darba zonas tuvumā, jālieto turp-mākos aizsargapgērbus:
• Aizsargkivere ar aizsargstiklu
• Aizsargbrilles
• Aizsargaustinas
• Aizsardzības cimdi
  – Aizsargjaka, aizsarg kombinezona bikses
• Speciālie drošības zābaki ar metatarsālo aizsardzību

2.9 Drošības ierīces

Drošības ierīces kalpo apkalpojošā personāla aizsardzībai un tās nedrīkst mainīt vai apiet.

Produkts ir aprikots ar sprūda fiksāciju, kas izslēdz nejaušu sprūda iedarbināšanu.

• Nekad nenofiksējiet sprūdu.
• Nenoblokējiet vai nemainiet sprūda fiksāciju.

3 Noteikumiem atbilstoša lietošana

Produkts tiek izmantots, lai darbinātu WOMA GmbH rokas smidzināšanas ierīces, kas tiek izmantotas līdz pieļauja-majam bar darba spiedienam 1100.

Savienojumā ar augstspiediena ūdens strūklas mašīnu, strūklas cauruli / škēpa cauruli un ūdens darbarīku, produkts zem augsta spiediena kalpo škidruma mērktiecīgai novadīšanai uz virsmas, kā rezultātā nodrošinot dažādu virsmu un materiālu, piem., tērauda, betona utt., slāṇa noņemšanai, tīrīšanu utt. To var realizēt ar dažādiem WOMA GmbH ūdens darbarīkiem.

Produktu saskaņā ar WOMA Ūdens kvalitātes direktīvu drīkst ekspluatēt tikai ar ūdeni (skatīt nodalų 12.1 Ūdens kvalitātes direktīva). Maksimāli pieļaujamā šķidruma tilpuma plūsma ir 45 l/min.

Pirms katras lietošanas pārbaudiet produkta drošības ierīces (skat. nodalu 6 Ekspluatācijas uzsākšana).

Noteikumiem atbilstīga lietošana nozīmē arī to, ka ir jāizmanto tikai originālās uzņēmuma “WOMA GmbH” rezerves daļas.

Uzskata, ka noteikumiem neatbilstīga lietošana ir lietošana, kas nav paredzēta noteikumos, vai lietošana citā nolūkā.

levērojiet drošības un brīdinājuma norādes.

3.1 Paredzama nepareizā ekspluatācija

Produkts ir aprikots ar drošibas sprūda fiksāciju. Tādējādi tiek izslēgta nejauša sprūda atbrīvošana.

• Nekad nenofiksējiet sprūda sviru.
• Nenoblokējiet vai nemainiet sprūda fiksāciju.
• Neizmantojiet smidzināšanas ierīces, kas ir īsākas par 750 mm (mērot starp sprūdu un sprauslu).
• Neizmantojiet smidzināšanas ierīci, lai notīrītu augstspiediena ūdens strūklas mašīnu vai mehāniskai attīrīšanai no jebkādiem netīrumiem vai piedegumiem (piem., tīrot cementa krāsnis).
• Nelietojiet smidzināšanas ierīci kā sviru (lauznis).
• Nekad strādājot ar strūklu neizmantojiet škīdinātājus saturošus škīdrumus vai neatšķaidītas skābes un škīdināšanas līdzekļus. Tas attiecas arī uz, piem., benzīnu, krāsas škīdinātāju vai mazutu. Izsmidzinātā migla ir ugunsnedroša, sprādzienbīstama un indīga.

- Nedrīkst smidzināt azbestu saturošus un citus materiālus, kas satur veselībai kaitīgas vielas.

4 Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.com/REACH

5 M o n t ā ž a

5.1 Drošības norādes

⚠️BRĪDINĀJUMS

Augustspiediena üdens strūklas radīti savainojuma draudi

Augustspiediena ūdens strūkla var izklūt no zem spiediena esošas augstspiediena ūdens strūklas mašīnas.

Pirms produkta uzstādīšanas izslēdziet augstspiediena ūdens strūklas mašīnu un nodrošiniet to pret ieslēgšanos. Pārliecinieties, ka visas augstspiediena ūdens strūklas mašīnas daļas ir bez spiediena.

IEVĚRĪBAI

Neatbilstoša montāža

Neatbilstoša montāža ar bojātiem un netīriem komponentiem var izraisīt produkta darbības traucējumus un bojājumus.

Pirms montāžas vizuāli pārbaudiet visas produkta daļas. Visām vītnēm ir jābūt tīrām un bez bojājumiem.

Savelkamo daļu blīvējuma virsmas nedrīkst būt saskrāpē-tas vai ar plaisām.

5.2 Strūklas caurules / škēpa caurules montāža

1. Atlaist spiedienizturīgā korpusa spiedskrūvi un izņemt to kopā ar spiediena gredzenu (skatīt attēlu 2. lpp.).
2. Uzbīdiet spiedskrūvi uz strūklas caurules/škēpa caurules.
3. Pirms montāžas iezediet visas vītnes ar vītnotu montāžas pastu (skatīt nodalu 12.2 Lietošanas materiāls).
4. Uzskrūvēt spiediena gredzenu (kreisā vītne), līdz ir redzami 1 - 2 vītnes gājieni.
5. Strūklas cauruli/škēpa cauruli ar spiedskrūvi ievietot spiedienizturīgajā korpusā.
6. Spiedskrūvi ieskrūvēt spiedienizturīgajā korpusā (SW 30) un pievilkt ar 160 Nm griezes momentu.
7. Virsmas tīrīšanai (piem., betona apstrādei) nepiecieša-mības gadījumā uz strūklas caurules / škēpa caurules uzstādīt šlakatu aizsargu (skatīt nodalu 13 Papildaprī-kojums).
8. Uz strūklas caurules / škēpa caurules uzskrūvēt sprauslas stiprinājumu vai citus ūdens darbarīkus un, ja nav norādīts citādi, pievilkt ar 100 Nm griezes momentu.

Üdens darbarīku būtiskās īpašības

• Ūdens darbarīkiem (piem., sprauslām, turbo sprauslām, Orbimaster, Speedy), ko izmanto ar WOMA GmbH rokas smidzināšanas ierīcēm, var būt vairākas sprauslu izplūdes atveres. Tās var būt punktveida vai plakanas sprauslas. Ir iespējama motora piedziņa vai automātiska rotācija ar slīpām sprauslām (skatīt WOMA produktu klāstu).
• Ūdens darbarīki paplašina smidzināšanas ierīces izmantošanas iespējas. Plašāku informāciju Jūs iegūsiet no sava WOMA izplatītāja.

5.3 Piemontēt apvada cauruļvadu

1. Pirms montāžas iezediet visas vītnes ar vītnotu montāžas pastu (skatīt nodalu 12.2 Lietošanas materiāls).
2. leskrūvēt apvada cauruli vai apvada šlūtenes pieslēgumu spiedienizturīgajā korpusā (SW 32) un ar 100 Nm griezes momentu pievilkt pie apvada pieslēguma (skatīt attēlu 2. lpp.).

5.4 Šlūtenes pieslēguma montāža

(skatīt attēlu 2. lpp.)

Norādījum

Pārliecinieties, ka tiek izmantoti tikai tie šlūteņu cauruļvadi, kas ir apstiprināti maksimālajam darba spiedienam.

1. Pirms montāžas iezediet visas vītnes ar vītnotu montāžas pastu (skatīt nodalu 12.2 Lietošanas materiāls).
2. leskrūvējiet adapteru (materiāla Nr. 9.918-624.0) spiedienizturīgajā korpusā un pievelciet ar 130 Nm griezes momentu.
3. levietojiet blīvgredzenu (O gredzenu) adapterā.
4. leskrūvējiet šlūtenes pieslēgumu adapterā un pievelciet ar 130 Nm griezes momentu.
5. Ar piemērotu augstspiediena šlūteni pieslēdziet augstspiediena ūdens strūklas mašīnu pie nostiprinātas smidzināšanas ierīces.

6 Ekspluatācijas uzsākšana

6.1 Drošības norādes

⚠BİSTAMI

Augustspiediena üdens strūklas radīti savainojuma draudi

Augustspiediena üdens strūkla saskarē var izraisīt neatgriezeniskus miesas bojājumus vai pat nāvi.

Nevērsiet augstspiediena ūdens strūklu pret personām, dzīvniekiem vai elektrisko aprīkojumu.

Pirms ekspluatācijas pārliecinieties, vai pareizi veikta produkta montāža (skatīt nodalu 5 Montāža).

lespējamā apdraudējuma (piem., atsitiens, ūdens strūklas griešanas efekts utt.) dēļ izmantojiet produktu tikai atbilstoši noteikumiem (skatīt nodalu 3 Noteikumiem atbilstoša lietošana).

Ekspluatāciju drīkst veikt tikai apkalpojošais personāls, kurš ir apmācīts un kurš ir instruēts par iespējamo apdraudējumu (skatīt nodalu 2.4 Personāla kvalifikācija).

Strādājot ar strūklu, valkājiet paredzētos individuālos aizsardzības līdzekļus (skatīt nodalu 2.8 Individuālie aizsardzības līdzekļi).

Norādījum

Nelietojiet produktu, ja apkārtējās vides temperatūra ir zemāka par 0 °C.

6.2 Pirms augstspiediena üdens strūklas mašīnas ieslēgšanas

Produkts ir pareizi uzstādīts un savienots ar augstspiediena ūdens strūklas mašīnu. Augstspiediena ūdens strūklas mašīna nav ieslēgta.

Katru reizi veiciet šādas darbības, pirms tiek pieslēgts ūdens augstspiediens, t.i., stāvošam augstspiediena sūknim, kuram tiek padots priekšspiediens:

1. Atgaisojiet visu augstspiediena ūdens strūklas mašīnu ar augstspiediena ūdens sūkņa filtru un atgaisošanas cauruli.
2. Augstspiediena ūdens strūklas mašīnu, augstspiediena ūdens cauruli un produktu izskalojiet ar tīru ūdeni bez spiediena.
3. Pārbaudiet, vai no apvada cauruļvada plūst ūdens. Ja produkts netiek aktivizēts, no apvada cauruļvada jāplūst ūdenim.
4. Pārbaudiet, vai sprūds un fiksators darbojas brīvi un bez ierobežojumiem.
   Sprūdam pēc aktivizācijas jāatgriežas atpakaļ sākotnējā pozīcijā un jānofiksējas novilkšanas stiprinājumā. Sprūda aktivizācija drīkst būt iespējama tikai tad, ja sprūda fiksators tiek atkal nospiests.
5. Pärbaudiet, vai produkta faktiskais stāvoklis neatšķiras no piegādes stāvokla.
   Vai ir mainijusies, piem., spiediena punkta pozicija? Mainot pozicijas Sprüds aktivizëts un Sprüds nav aktivizëts no apvada caurulvada uzreiz jäplüst üdenim.

Norādījum

Neizmantojiet produktu, ja pārbaudes nav veiksmīgas. Šādā gadījumā veiciet drošības apskati (skat. nodaļu 9.4 Ap-kope).

6.3 Pirms veikt darbus ar üdens strūklu

Produkts ir pareizi uzstādīts un savienots ar augstspiediena ūdens strūklas mašīnu.

Augustspiediena üdens strūklas mašina ir ieslēgta.

Norādījum

Kamēr produkts pie ieslēgtas augstspiediena ūdens strūklas mašīnas netiek izmantots, no apveda izplūdīs bez spiediena esošais strūklas ūdens.

Pirms sākt darbu ar produktu un augstspiedienu, veiciet šādas pārbaudes:

1. Pārbaudiet, vai no apvada cauruļvada plūst ūdens. Ja produkts netiek aktivizēts, no apvada cauruļvada jā- plūst ūdenim.
2. Produktu ar augstspiedienu vairākas reizes aktivizējiet drošā vietā, pārbaudiet apvada vārstu un noplūdes urbuma hermētiskumu.
3. Pārbaudiet, vai sprūds un fiksators darbojas brīvi un bez ierobežojumiem.

Sprūdam pēc aktivizācijas jāatgriežas atpakaļ sākotnējā pozīcijā un jānofiksējas novilkšanas stiprinājumā. Sprūda aktivizācija drīkst būt iespējama tikai tad, ja sprūda fiksators tiek atkal nospiests.

1. Kopā ar atbildīgo personu pārbaudiet, vai ir sasniegts plānotais augstspiediena ūdens strūklas mašīnas darba spiediens.

Norādījum

Neizmantojiet produktu, ja pārbaudes nav veiksmīgas, vai arī, ja konstatējat novirzes no normas vai negaidītas situācijas. Šādā gadījumā veiciet drošības apskati (skat. nodalu 9.4 Apkope).

6.4 Produkta ekspluatācijas sākšana

Produkts ir pareizi uzstādīts un savienots ar augstspiediena ūdens strūklas mašīnu.

Augstspiediena ūdens strūklas mašīna ir ieslēgta.

Produkta pārbaudes saskaņā ar nodaļu 6.2 Pirms augstspiediena ūdens strūklas mašīnas ieslēgšanas un nodaļu 6.3 Pirms veikt darbus ar ūdens strūklu ir veiksmīgas.

Norādījum

Kamēr produkts pie ieslēgtas augstspiediena ūdens strūklas mašīnas netiek izmantots, no apveda izplūdīs bez spiediena esošais strūklas ūdens.

1. Nospiediet sprūda fiksāciju. Lai to izdarītu, nospiediet sprūda fiksāciju uz leju.

2. Izmantot sprūdu.

Izmantojot sprūdu, tiek aizvērts apvada cauruļvads un strūklas šķidrums plūst zem spiediena no ūdens darbarīka sprauslas.

Norādījum

Izplūstošais augstspiediena ūdens korozijai var pakļaut pret koroziju neizturīgus materiālus.

7 Ekspluatācijas pārtraukšana

7.1 Drošības norādes

⚠ BİSTAMI

Augustspiediena üdens strūklas radīti savainojuma draudi

Augustspiediena ūdens strūkla var izklūt no zem spiediena esošas augustspiediena ūdens strūklas mašinas.

Pārliecinieties, ka pēc produkta ekspluatācijas pārtraukšanas visas augstspiediena ūdens strūklas mašīnas sastāvdaļas ir bez spiediena.

⚠UZMANĪBU

Karstas virsmas

Produkta karstās virsmas saskarē var radīt apdegumus vai applaucējumus.

Lietojiet individuālos aizsardzības līdzekļus.

Pēc karstā ūdens lietošanas nepieskarieties nevienai produkta daļai.

Laujiet produktam pēc karstā ūdens režīma atdzist vai izskalojiet produktu aukstā ūdens režīmā.

7.2 Produkta ekspluatācijas izbeigšana

Norādījum

Kamēr produkts pie ieslēgtas augstspiediena ūdens strūklas mašīnas netiek izmantots, no apveda izplūdīs bez spiediena esošais strūklas ūdens.

1. Atlaist sprūdu. Sprūds automātiski nofiksējas sprūda fiksācijā.
2. Nospiediet sprūdu, lai pārbaudītu, vai sprūda fiksācija ir pareizi nofiksēta.
3. Izslēgt augstspiediena ūdens strūklas mašīnu un nodrošināt pret atkārtotu ieslēgšanos.
4. Augstspiediena sistēmu jāatbrīvo no spiediena. Lai to izdarītu, pilnībā samaziniet atlikušo spiedienu.
5. Apgrieztā secībā no ierīces atvienojiet visas padeves lī-nijas (skatīt nodalu 5 Montāža).

8 U z g l a b ă š

Attiecībā uz produktu un, ja nav norādīts citādi, visiem pārējiem ūdens darbarīkiem:

• Pēc ekspluatācijas notīrīt.
• Uzglabāt pret salu aizsargātā telpā.
• Ilgstošas uzglabāšanas gadījumā izpūtiet ar saspiestu gaisu un apstrādājiet to ar piemērotu konservēšanas lī-dzekli.

9 Apkope un uzturēšana darba kārtībā

9.1 Drošības norādes

⚠ BİSTAMI

Augustspiediena üdens strūklas radīti savainojuma draudi

Augstspiediena ūdens strūkla var izklūt no zem spiediena esošas augstspiediena ūdens strūklas mašīnas.

Pirms visu darbu uzsākšanas izslēdziet augstspiediena ūdens strūklas mašīnu un nodrošiniet to pret ieslēgšanos. Pārliecinieties, ka visas augstspiediena ūdens strūklas mašīnas daļas ir bez spiediena.

⚠️BRĪDINĀJUMS

Neatbilstoša uzturēšana darbu veikšana

Citu ražotāju rezerves detaļu izmantošana var ietekmēt augstspiediena ūdens strūklas mašīnas darbību un drošību.

Izmantojiet tikai oriğinālās „WOMA GmbH“ rezerves daļas. WOMA produktu klāstā ir atbilstoši rezerves daļu komplekti, kas ir īpaši pielāgoti produkta darbmūžam. Plašāku informāciju Jūs iegūsiet no sava WOMA izplatītāja.

Aizliegts izmantot citu ražotāju rezerves daļas. Citu ražotāju rezerves daļas bieži neatbilst specifikācijām un prasībām. Citu ražotāju rezerves daļas rada lielu risku personālam un produktam. Var tikt ietekmētas funkcijas un drošība.

9.2 Kopšana un tīrīšana

Norādījum

Lietojot tīrīšanas līdzekļus, ievērojiet norādes ražotāja drošības datu lapās.

Ja nepieciešams, veiciet vispārēju produkta tīrīšanu.

9.3 Apskate

Apkalpes personāls veic ikdienas apskati un vizuālo produkta pārbaudi.

- Veiciet produkta ikdienas pārbaudi (skat. nodaļu 6.2 Pirms augstspiediena ūdens strūklas mašīnas ieslēgšanas un nodaļu 6.3 Pirms veikt darbus ar ūdens strūklu).

9.3.2 Vizuāla pārbaude

- Neatkarīgi no ikdienas apskates vizuāli pārbaudiet visas smidzināšanas ierīces daļas.

Neizmantojiet produktu, ja tā stāvoklis neatbilst piegādes stāvoklim. Šādā gadījumā veiciet drošības apskati.

9.4 Apkope

9.4.1 Drošības apskate

Drošības apskati un apkopes darbus drīkst veikt tikai WO-MA GmbH servisa personāls vai apmācīts speciālists (ska-tīt nodalu 2.4 Personāla kvalifikācija).

- Ik pēc 12 mēnešiem pārbaudīt, vai produkts ir atbilstošā stāvoklī.

9.4.2 Kasetnu nomaina

Ja izmantojot smidzināšanas ierīci no apvada cauruļvada un/vai produkta izplūdes caurumiem izplūst papildus ūdens, nepieciešams nomainīt kasetni spiedienizturīgajā korpusā.

lepriekš uzstādītu kasetni (materiāla numuru 9.919-046.0) var nomainīt neapmācīts personāls šādi.

IEVĒRĪBAI

Neatbilstoša montāža

Neatbilstoša montāža ar bojātiem un netīriem komponentiem var izraisīt produkta darbības traucējumus un bojājumus.

Pirms montāžas vizuāli pārbaudiet visas smidzināšanas ierīces daļas.

Visām vītnēm ir jābūt tīrām un bez bojājumiem.

Savelkamo daļu blīvējuma virsmas nedrīkst būt saskrāpē-tas vai ar plaisām.

lepriekš neuzstādītu kasetni drīkst nomainīt tikai apmācīts personāls.

(skatīt attēlu 2. lpp.)

1. Izskrūvējiet no spiediena korpusa apvada skrūvi un iznemiet to kopā ar kasetni.

2. Iznemiet atsperes no spiediena korpusa un ievietojiet jaunas atsperes.

3. Atdaliet apvada skrūvi no kasetnes.

4. Izņemiet blīvgredzenu (O veida gredzenu) no apvada skrūves gropes.

5. levietojiet gropē jaunu blīvgredzenu (O gredzenu).

6. levietojiet pareizā veidā jaunu apvada skrūvi iepriekš samontētā kasetnē (materiāla numurs 9.919-046.0).

7. Pirms montāžas ieziediet apvada skrūves vītni ar vītnu montāžas pastu (skatīt nodalu 12.2 Lietošanas materiāls).

8. Kasetņu fiksācijas vietas ieziest ar pretnokīlēšanaās montāžas pastu (skatīt nodalų 12.2 Lietošanas materiāls).

9. leskrūvējiet apvada skrūvi ar kasetni spiedienizturīgajā korpusā ar 100 Nm.

10 Palīdzība traucējumu gadījumā

10.1 Drošības norādes

Drošības apsvērumu dēl bojājumus var novērst tikai WO-MA GmbH servisa personāls vai apmācīts speciālists.

11 Tehniskie dati

Materiāla Nr. 9.918-187.0
Maks. darba spiediens bar 1500
Maks. siltumnesēja temperatūra	°C	95
Maks. caurplūdes daudzums	l/min	45
Atsitiena spēks bez kermeņa balsta	N	150
Atsitiena spēks ar kermeņa balstu	N	250
Aptuvenais svars (bez piemontēja-mām daļām)	kg	3,3
Aptuvenais garums bez strūklas cau-rules		340
Aptuvenais augstums	mm	200
Aptuvenais platums	mm	50
Pieslēgums šļūtenes savienojumam	M22x1,5-24°DKO
Augstspiediena šļūtenes pieslēgums	9/16"-18 UNF-LH M24x1,5-24°DKO
Strūklas caurules / šķēpa caurules pieslēgums	9/16"-18 UNF-LH
Apvada pieslēgums		G 3/8"
Vadība	Mehānisks apvads

Paturētas tiesības veikt tehniskas izmainas.

12 Pielikums

12.1 Ūdens kvalitātes direktīva

Vajadzīgās ūdens kvalitātes robežvērtības ir izvilkums no WOMA Ūdens kvalitātes direktīvas, kuru iespējams pie-prasīt WOMA GmbH ( skatīt nodalu 1.3 Serviss).

Maks. cietvielu saturs	200 mg/l
Kopējā ūdens cietība	1 - 20 °H
CaO	10 - 200 mg/l
CaCO_3	18 - 357 mg/l
Kalcija cietība	0,89 - 3,39 mmol/l
pH līmenis	6,5 - 9,5
Bāzes kapacitāte (pH 8,2)	0 - 0,25 mmol/l
Dažādu škīdināto vielu īpatsvars	10 - 75 mg/l
Vadītspēja	100 - 1000 μS/cm
Hlorīdi (piem., NaCl)	< 100 mg/l
Dzelzs (Fe)	< 0,2 mg/l
Fluorīds (F)	< 0,15 mg/l
Brīvais hlors (Cl)	< 1 mg/l
Varš (Cu)	< 2 mg/l
Mangāns (Mn)	< 0,05 mg/l
Fosfāts (H) _3PO_4	< 50 mg/l
Silikāti (Si) _xO_y	< 20 mg/l
Sulfāts (SO) _4	< 100 mg/l

12.2 Lietošanas materiāls

Apzīmējums lepako-	jums	Materiāla Nr.
Vītnes montāžas pasta 500 g 9.89	2-362.0
Vītnes montāžas pasta 207 g 9.74	40-194.0

Apzīmējums lepako-	jums	Materiāla Nr.
Pretnokīlēšanās montāžas pasta	450 g 9.892	-352.0
Pretnokīlēšanās montāžas pasta	85 g 9.740	-195.0

13 Papildaprīkojums

Turpmäkie piederumi kā piemērs ir kombinēti dažādām smidzināšanas ierīces pielietošanas jomām. Plašāku informāciju Jūs iegūsiet no sava WOMA izplatītāja.

Materiāla numuri var atšķirties atkarībā no konfigurācijas. Papildinformāciju skatīt WOMA produktu klāstā.

13.1 Konfigurācijas piemērs
