LIETOŠANAS INSTRUKCIJA K5 Premium Smart Control Home Kärcher

vārdiskā preču zīme un logotipi ir Blue- tooth SIG, Inc. reģistrētas preču zīmes. Alfred Kär- cher SE & Co. KG izmanto šīs zīmes saskaņā ar licenci. Google Play™ un Android™ ir Google Inc. preču zī- mes vai reģistrētas preču zīmes Apple

ir Apple Inc. preču zīmes vai reģistrētas preču zīmes Apkārtējās vides aizsardzība Iepakojuma materiālus ir iespējams pārstrādāt at- kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā. Elektriskās un elektroniskās ierīces satur noderī- gus pārstrādājumus materiālus un bieži vien tā- das sastāvdaļas kā baterijas, akumulatorus un eļļu, kuras to nepareizas izmantošanas vai neat- bilstošas utilizācijas gadījumā var radīt potenciālu ap- draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem. Tīr īšanas darbus, kuros notekūdens satur eļļu, pie- mēram, motora mazgāšanu, zemgrīdas mazgāša- nu, drīkst veikt tikai mazgāšanas vietās, kas aprīkotas ar eļļas atdalītāju. Darbus ar tīrīšanas līdzekļiem drīkst veikt tikai uz darba virsmām, kas ir nodrošinātas pret šķidruma noteci, ar pieslēgumu netīrā ūdens kanalizācijai. Neļau- jiet tīrīšanas līdzeklim nokļūt ūdenstilpnēs vai zemē. Dažās valstīs nav atļauta ūdens ņemšana no atklā- tām ūdenstilpnēm. Informācija par sastā vdaļām (REACH) Aktuālo informāciju par sastāvdaļām atradīsiet: www.kaercher.de/REACH Noteikumiem atbilstoša lietošana Augstspiediena tīrītāju izmantojiet tikai privātā mājsaim- niecībā. Augstspiediena tīrītājs ir paredzēts mašīnu, transportlī- dzekļu, būvju, darbarīku, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augstspiediena ūdens strūklu. Piederumi un rezerves daļas Izmantot tikai oriģinālos piederumus un oriģinālās re- zerves daļas, jo tie garantē drošu un nevainojamu ierī- ces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com. Piegādes komplekts Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz- saiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piede- rumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju. Ierīces apraksts Šajā lietošanas instrukcijā ir aprakstīts maksimālais ap- rīkojums. Atkarībā no modeļa iespējamas piegādes komplekta atšķirības (skatiet iepakojumu). Attēlus skatiet grafika lappusē Attēls A Attēls B 1 Balsta kāja ar nešanas rokturi 2 Ūdens pieslēgums ar iebūvētu sietu 3 Transportēšanas ritenis 4 Aizsegs 5 Šļūtenes vadotne 6 Ierīces slēdzis “0/OFF” (izsl.) / “I/ON” (iesl.) 7 Strūklas caurules uzglabāšana 8 Augstspiediena šļūtene 9 *Plug 'n' Clean tīrīšanas līdzekļa pudele 10 Augstspiediena pistoles uzglabāšana/ novietoša- nas pozīcija 11 3-in1 Multi Jet strūklas caurule ar 3 strūklu veidiem (skat. arī nodaļu Smart Control System) 12 Smart Control augstspiediena pistole 13 LCD displejs (skat. arī nodaļu LCD displejs) 14 Bateriju nodalījuma bloķēšana 15 Bateriju nodalījums 16 “+/-” pogas spiediena regulēšanai 17 Augstspiediena pistoles fiksators 18 Poga augstspiediena šļūtenes atvienošanai no pis- toles 19 Augstspiediena pistoles svira 20 Transportēšanas rokturis, izvelkams 21 Nešanas rokturis 22 Šļūtenes turētājs 23 Augstspiediena šļūtenes uztīšanas trumulis 24 Šļūtenes uztīšanas trumuļa rokas kloķis 25 Datu plāksnīte 26 Piederumu nodalījums 27 Āķis tīkla piestiprināšanai 28 Tīkls piederumu nodalījumam 29 Tīkla pieslēguma vads ar tīkla spraudni 30 Komplektā iekļautās skrūves un tapas 31 Ūdens pieslēguma savienojums 32 **Dārza šļūtene ar tirdzniecībā pieejamu savienoju-

–Nostiprināta ar audumu – Diametrs vismaz 1/2 colla (13 mm) – Garums vismaz 7,5 m178 Latviešu 33 **KÄRCHER sūkšanas šļūtene ūdens pievadei no atvērtām tvertnēm (pasūtījuma nr. 2.643-100.0) 34 *Putu sprausla ar tīrīšanas līdzekļa tvertni Tīrīšanas līdzeklis tiek iesūkts no tvertnes, un vei- dojas spēcīgas tīrīšanas līdzekļa putas. 35 *Rotējoša mazgāšanas birste (piem., automašīnu tīrīšanai)

• izvēles iespēja, ** papildus nepieciešams LCD displejs Attēls C 1 Izmantošanas joma (1-SOFT / 2-MEDIUM / 3- HARD ar 2 spiediena līmeņiem katrā) 2 BOOST funkcijas rādījums 3 Strūklas veida ieteikums (plakana strūkla / tīrīšanas līdzeklis / netīrumu frēzētājs) 4 Rādījums Bluetooth

savienojums 5 Statusa signāla stiprums (4 pakāpes) 6 Baterijas statuss (izlādēta, gandrīz izlādēta, vidēji izlādēta, pilna) 7 Tīrīšanas līdzekļa pakāpe (1/2/3) Komplektā iekļautās skrūves un tapas Attēls D 1 Tapa balsta kājai (2 gab.) 2 Skrūve M 4x20 (2 gab.) 3 Skrūve M 4x22 (2 gab.) 4 Skrūve M 4x16 (8 gab.) Drošības ierīces 몇 UZMANĪBU Atvienotas vai mainītas drošības ierīces Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces. Ierīces slēdzis Ierīces slēdzis novērš neparedzētu ierīces iedarbināša- nu. Augstspiediena pistoles fiksators Fiksators nobloķē augstspiediena pistoles sviru un no- vērš neapzinātu ierīces ieslēgšanos. Auto-Stop funkcija Atlaižot augstspiediena pistoles sviru, spiediena slēdzis izslēdz sūkni un augstspiediena strūkla tiek pārtraukta. Ja svira tiek nospiesta, sūknis atkal ieslēdzas. Motora aizsardzības slēdzis Pārāk augsta strāvas patēriņa gadījumā motora aizsar- dzības slēdzis izslēdz ierīci. Simboli uz ierīces Montāža Attēlus skatiet grafika lappusē. Sagatavojiet komplektā pievienotās skrūves un atbilsto- šu skrūvgriezi. Nenostiprinātās detaļas piestipriniet pie ierīces pirms lietošanas sākuma. Riteņu montāža

1. Iespraust riteņus.

Norādījum Pievērst uzmanību cauruma izvietojumam. Attēls E

1. Iespraust statīvu.

2. 2 dībeļus ievietot caurumos līdz atdurei.

3. Statīvu nofiksēt ar 2 skrūvēm.

Strūklas cauruļu uzglabāšanas nodalījuma montāža

1. Iekārt strūklas cauruļu uzglabāšanas nodalījumu.

2. Uzglabāšanas nodalījumu nofiksēt ar 2 skrūvēm.

3. Pārsegu nofiksēt ar 4 skrūvēm.

Attēls H Transportēšanas roktura montāža

1. Uzspraust transportēšanas rokturi.

2. Transportēšanas rokturi nofiksēt ar 2 skrūvēm.

Piederumu tīkla montāža

1. Piederumu tīklu iekārt āķos.

Attēls J Augstspiediena šļūtenes izbīdīšana caur šļūtenes vadīklu

1. Augstspiediena šļūteni no apakšas ievietojiet šļūte-

nes vadīklā. Attēls K Ūdens pieslēguma savienojuma montāža

1. Ūdens pieslēguma savienojumu piestipriniet ar

skrūvēm pie ierīces ūdens pieslēguma. Attēls L Ekspluatācijas uzsākšana Norādījum Ja nevēlaties ierīci vadīt, izmantojot Bluetooth

savie- nojumu, jums jāveic tikai sadaļā “Augstspiediena pisto- les savienojuma izveide” norādītās darbības. Lietotnes lejupielāde un ierīces reģistrācija

1. Lejupielādējiet lietotni KÄRCHER Home & Garden

3. Reģistrējieties lietotnē KÄRCHER Home & Garden.

Ja nepieciešams, izveidojiet kontu.

4. Skenējiet pievienoto QR kodu.

Augstspiediena tīrītājs tiek reģistrēts. Norādījum Ja jums pie rokas nav pievienotā QR koda, ierīci varat reģistrēt arī ar detaļu numuru un sērijas numuru. Abi nu- muri ir norādīti uz tipa datu plāksnītes.

5. Izpildiet KÄRCHER Home & Garden lietotnes norā-

dījumus. Norādījum Pirms augstspiediena pistoles savienojuma izveides

ir aktivizēts jūsu mobilajā ierīcē. Nevērsiet augstspiediena strūklu pret perso- nām, dzīvniekiem, aktīvu elektrisko aprīko- jumu vai pašu ierīci. Aizsargāt ierīci pret salu. Ierīci nedrīkst pieslēgt tieši pie dzeramā ūdens sistēmas.Latviešu 179 Augstspiediena pistoles savienojuma izveide Norādījum Detalizētu aprakstu par savienojuma izveidi atradīsiet https://www.kaercher.com/FCR.

6. Augstspiediena pistoles tīkla spraudni iespraudiet

kontaktligzdā. Ierīce uz 60 sekundēm pārslēdzas savienojuma re- žīmā. Šajā laikā ir iespējams veikt augstspiediena pistoles savienojuma izveidi.

7. Vismaz 3 sekundes vienlaicīgi nospiediet augstspie-

diena pistoles pogu “+” un “-”. Ja savienojuma izveide ir veiksmīga, spiediena pa- kāpes, kā arī bezvadu un Bluetooth

simbols tiek parādīti displejā. Attēls M Šis Bluetooth

savienojums starp mobilo ierīci un augstspiediena tīrītāju tiek izveidots automātiski. Norādījum Ja nepieciešams, Bluetooth

savienojumu var izveidot arī vēlāk, 10 sekundes nospiežot pogu “-”.

8. Ja savienojuma izveides mēģinājums nav izdevies:

a Atvienojiet augstspiediena pistoles tīkla spraudni no kontaktligzdas. b Pagaidiet 20 sekundes. cVēlreiz veiciet augstspiediena pistoles savienoju- ma izveidi. Ekspluatācijas uzsākšana

1. Novietojiet ierīci uz līdzenas virsmas.

2. Ierīcēm ar šļūtenes uztīšanas trumuli:

Augstspiedie- na šļūteni pilnībā notīt no šļūtenes trumuļa.

3. Ierīcēm bez šļūtenes uztīšanas trumuļa:

Pilnībā no- tiniet augstspiediena šļūteni un atbrīvojiet iespēja- mās cilpas un saliekumus.

4. Augstspiediena šļūteni pilnībā izvelciet uz priekšu

caur šļūtenes vadotni.

5. Ievietojiet augstspiediena šļūteni pistolē, līdz tā dzir-

dami nofiksējas. Norādījum Pārliecinieties, ka nipelis ir pareizi izlīdzināts. Attēls N

6. Pārbaudīt, vai savienojums ir drošs, pavelkot aiz

Ūdens apgāde Pieslēguma vērtības skatīt uz tipa plāksnītes vai nodaļā Tehniskie dati. Ievērojiet ūdens apgādes uzņēmuma priekšrakstus.

Piesārņota ūdens izraisīti bojājumi Ūdens piesārņojumi var radīt sūkņa un piederumu bojā- jumus. KÄRCHER iesaka aizsardzībai izmantot KÄRCHER ūdens filtrus (speciālie piederumi, pasūtījuma numurs 4.730-059). Pieslēgums ūdensvadam

Šļūtenes savienojums ar Aquastop ierīces ūdens pieslēguma vietā Sūkņa bojājums Nekad nelietojiet šļūtenes savienojumu ar Aquastop ie- rīces ūdens pieslēguma vietā. Aquastop savienojumu varat izmantot pie ūdens krāna.

1. Ievietojiet dārza šļūteni ūdens pieslēguma savieno-

2. Pievienojiet dārza šļūteni pie ūdensvada.

3. Pilnībā atveriet ūdens krānu.

Attēls O Ūdeni iesūkt no atklātas tvertnes Šis augstspiediena tīrītājs ir aprīkots ar KÄRCHER ie- sūkšanas šļūteni ar atsitiena vārstu (speciālais piede- rums, pasūtījuma Nr. 2.643-100), lai iesūktu virsmas ūdeni, piemēram, no lietus notekūdens mucas vai dīķa (par maksimālo iesūkšanas augstumu skatīt nodaļu Tehniskie dati). Iesūkšanas režīmā ūdens pieslēguma savienojums nav nepieciešams.

1. Piepildiet iesūkšanas šļūteni ar ūdeni.

2. Iesūkšanas šļūteni pieskrūvējiet pie ierīces ūdens

pieslēguma un ievietojiet ūdens padeves avotā (pie- mēram, lietus notekūdens mucā). Ierīces atgaisošana

4. Ļaujiet ierīcei darboties līdz 2 minūtēm, līdz ūdens

izplūst no augstspiediena pistoles bez burbulīšiem.

Sūkņa darbināšana bez šķidruma Ierīces bojājums Ja ierīce nerada spiedienu 2 minūšu darbības laikā, iz- slēdziet ierīci un rīkojieties atbilstoši norādījumiem no- daļā Palīdzība traucējumu gadījumā. Smart Control System Ar augstspiediena pistoles "+/-" pogām iespējams iesta- tīt vēlamās spiediena un tīrīšanas līdzekļa dozēšanas pakāpes. Strūklas veidu var nomainīt, pagriežot 3-in-1 Multi Jet strūklas cauruli. Norādījum Materiālu jutīgums var ievērojami atšķirties atkarībā no vecuma un stāvokļa. Tāpēc ieteikumi nav saistoši. Plakanās strūklas sprausla Spiedie- na pakā-

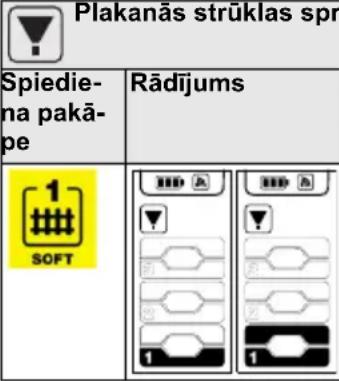

Rādījums Ieteicama, piem., Akmens terasēm, asfal- tam, metāla virsmām, dārza piederumiem (ķer- rai, lāpstai utt.) Automašīnām / motocik- liem, ķieģeļu virsmām, apmestām sienām, plastmasas mēbelēm180 Latviešu Ekspluatācija ar augstspiedienu

Lakotu vai trauslu virsmu bojājumi Virsmas var tikt bojātas ar pārāk mazu strūklas atstatu- mu vai izvēloties neatbilstošu strūklas cauruli. Ievērojiet vismaz 30 cm strūklas atstatumu, tīrot lakotas virsmas. Neizmantojiet netīrumu frēzētāju, tīrot autoriepas, lako- tas vai trauslas virsmas, piemēram, koka virsmas.

1. Ievietojiet 3-in-1 Multi Jet strūklas cauruli un nofiksē-

jiet to, pagriežot par 90°. To darot, pārliecinieties, ka izlīdzinājums ir pareizs! Attēls P

Strūklas veida maiņa ar nospiestu augstspiediena pistoles sviru Strūklas caurules bojājumi Pirms nomaināt strūklas veidu, atlaidiet augstspiediena pistoles sviru.

2. Izvēlieties strūklas veidu. Lai to darītu, pagrieziet 3-

in-1 Multi Jet strūklas cauruli, līdz ir redzams vēla- mais strūklas indikators.

Ierīce ieslēdzas. Aktivizējiet funkciju BOOST Lai notīrītu noturīgus netīrumus, funkciju BOOST var aktivizēt uz 30 sekundēm neatkarīgi no iestatītā spie- diena līmeņa. Tiek palielināts ūdens spiediens.

1. Turiet nospiestu augstspiediena pistoles “+” tausti-

ņu, līdz LCD displejā tiek iezīmēta BOOST indikāci- ja. Attēls Q Pēc BOOST funkcijas beigšanās ierīce darbojas ar iepriekš iestatīto spiediena līmeni. Tiklīdz displejā pārstāj mirgot indikācija, funkcija BO- OST ir atkal pieejama. Lietošana ar mazgāšanas birsti

Lakas bojājumi Virsmu bojājumi, ko rada netīra mazgāšanas birste Pirms mazgāšanas birstes ievietošanas pārbaudiet, vai tajā nav netīrumi vai citas daļiņas. Norādījum Izmantojot mazgāšanas birsti, ierīce darbojas ar zemspiedienu. Tādēļ var tikt piemaisīts tīrīšanas līdzek- lis.

1. Ievietojiet mazgāšanas birsti augstspiediena pistolē

un nofiksējiet to, pagriežot par 90°. Ekspluatācija ar tīrīšanas līdzekļiem BĪSTAMI Drošības datu lapas neievērošana Veselībai var tikt nodarīti smagas pakāpes kaitējumi, tī- rīšanas līdzekli izmantojot neatbilstošā veidā Ņemiet vērā tīrīšanas līdzekļa ražotāja drošības datu la- pu, jo īpaši norādes, kas attiecas uz personīgo aizsarga- prīkojumu. Norādījum Lietošanai ar tīrīšanas līdzekļiem nepieciešama Plug ‘n’ Clean tīrīšanas līdzekļa pudele. KÄRCHER tīrīšanas lī- dzekli var iegādāties Plug ‘n’ Clean tīrīšanas līdzekļa pu- delē gatavu lietošanai.

1. Noņemiet Plug ‘n’ Clean tīrīšanas līdzekļa pudeles

2. Tīrīšanas līdzekļa pudeli ar atveri uz leju iespiediet

Plug ‘n’ Clean pieslēgumā. Attēls R

3. Pagrieziet 3-in-1 Multi Jet tīrīšanas līdzekļa sprauslu

uz “MIX”, līdz augstspiediena pistoles spiediena rā- dījumā iedegas LCD “MIX”. Lietošanas gaitā tīrīšanas līdzekļa šķīdums tiek pie- jaukts ūdens strūklai.

4. Ar "+/-" taustiņiem iestatiet vēlamo augstspiediena

pistoles tīrīšanas līdzekļa koncentrācijas pakāpi.

5. Pēc izvēles varat izmantot putu sprauslu.

aTīrīšanas līdzekļ a tvertnē iepildiet tīrīšanas lī- dzekļa šķīdumu. Ievērojiet dozēšanas norādes uz tīrīšanas līdzekļa iepakojuma. b Piestipriniet putu sprauslu pie tīrīšanas līdzekļa tvertnes. c Ievietojiet putu sprauslu augstspiediena pistolē un nofiksējiet to, pagriežot par 90°. Attēls S Ieteicamā tīrīšanas metode

1. Tīrīšanas līdzekli taupīgi uzsmidzināt uz sausas

virsmas un ļaut iedarboties (neļaut nožūt).

2. Lielākos netīrumus noskalot ar augstspiediena

strūklu. Pēc lietošanas ar tīrīšanas līdzekļiem

1. Izvelciet Plug ‘n’ Clean tīrīšanas līdzekļa pudeli no

uzpildes stiprinājuma un aizveriet ar vāciņu. Koka virsmām, velosipē- diem, smilšakmens virs- mām, rotangas mēbelēm Netīrumu frēzētājs Spiedie- na pakā-

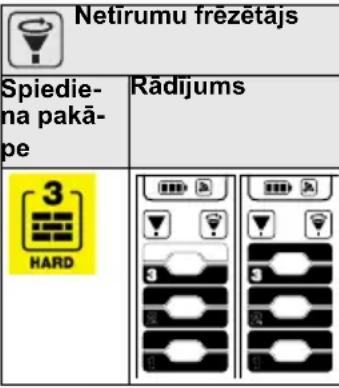

Rādījums Ieteicama, piem., Īpaši noturīgiem netīru- miem uz akmens tera- sēm, asfalta, metāla virsmām, dārza piederu- miem (ķerras, lāpstas utt.) Tīrīšanas līdzekļa sprausla Spiedie- na pakā-

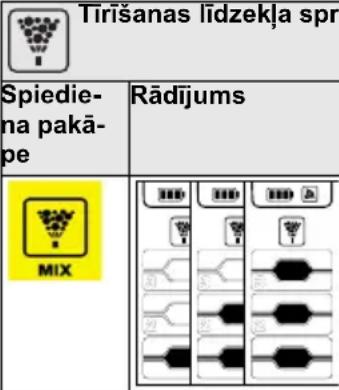

Rādījums Ieteicama, piem., Izmantošanai ar tīrīša- nas līdzekļiem. Tīrīša- nas līdzekļa koncentrācijas dozēša- na atbilstoši vajadzībai Plakanās strūklas sprausla Spiedie- na pakā-

Rādījums Ieteicama, piem.,Latviešu 181

2. Uzglabāšanai ievietojiet tīrīšanas līdzekļa pudeli tu-

rētājā ar vāku uz augšu.

3. Izskalošanai iekārtu aptuveni 30 sekundes darbiniet

1. tīrīšanas līdzekļa pakāpē.

Ekspluatācijas pārtraukšana

1. Atlaidiet augstspiediena pistoles sviru.

Kad svira tiek atlaista, ierīce izslēdzas. Sistēmā tiek uzturēts augstspiediens.

novietošanas pozīcijā.

4. Ja darbs tiek pārtraukts uz laiku ilgāk par 5 minūtēm,

izslēdziet ierīci “0/OFF” (Izsl.). Ekspluatācijas pabeigšana 몇 UZMANĪBU Sistēmā ir spiediens Pastāv ievainojumu risks, nekontrolēti izplūstot augst- spiediena ūdenim Augstspiediena šļūteni atvienojiet no augstspiediena pistoles vai ierīces tikai tad, ja sistēmā nav spiediena.

sviru. Sistēmā atlikušais spiediens tiek likvidēts.

6. Atvienojiet ierīci no ūdens apgādes.

7. Izslēdziet ierīci “0/OFF” (Izsl.).

8. Atvienojiet tīkla spraudni no kontaktligzdas.

Transportēšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Transportējot ņemiet vērā ierīces svaru. Ierīces nešana

1. Izvelciet transportēšanas rokturi tā, lai tas dzirdami

2. Ierīci vilkt, turot aiz transportēšanas roktura.

Ierīces pārvietošana transportlīdzeklī

1. Pirms transportēšanas guļus stāvoklī izvelciet Plug

‘n’ Clean tīrīšanas līdzekļa pudeli no uzpildes stipri- nājuma un aizveriet ar vāciņu.

2. Nodrošiniet ierīci pret slīdēšanu un apgāšanos.

Uzglabāšana 몇 UZMANĪBU Svara neievērošana Savainojumu un bojājumu draudi Uzglabājot ņemiet vērā ierīces svaru. Ierīces uzglabāšana

1. Novietojiet ierīci uz līdzenas virsmas.

Augstspiediena šļūtenes bojājumi Augstspiediena šļūtenes bojājumi nepareiza griešanās virziena dēļ Veicot uztīšanu, pārliecinieties, ka šļūtenes trumuļa griešanās virziens ir pareizs.

4. Ierīcēm ar šļūtenes uztīšanas trumuli:

Ar rokas kur- buli grieziet šļūtenes trumuli pretēji pulksteņrādītāju virzienam un uztiniet augstspiediena šļūteni.

5. Ierīcēm bez šļūtenes uztīšanas trumuļa:

Augstspie- diena šļūteni uzglabāt pie ierīces.

6. Ievietojiet tīkla pieslēguma vadu un piederumus ie-

rīcē. Pirms ilgākas uzglabāšanas ievērojiet papildu norādīju- mus, skat. nodaļu Kopšana un apkope. Pretaizsalšanas aizsardzība

Sala draudi Sals var izraisīt nepilnīgi iztukšotas ierīces bojājumus. Raugiet lai ierīce un tās piederumi būtu pilnībā iztukšoti. Aizsargājiet ierīci no sala. Jābūt izpildītiem šādiem nosacījumiem: Ierīcei jābūt atvienotai no ūdens apgādes. Augstspiediena pistole ir atvienota no augstspiedie- na šļūtenes.

1. Ieslēdziet ierīci “I/ON” (Iesl.).

2. Gaidiet maks. 1 minūti, līdz no augstspiediena šļūte-

nes vairs neizplūst ūdens.

3. Izslēdziet ierīci.

4. Novietojiet ierīci ar visiem piederumiem uzglabāša-

nai telpā, kas aizsargāta no sala. Kopšana un apkope BĪSTAMI Strāvas sitiena bīstamība Iespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci. Atvienojiet tīkla spraudni. Ierīcei nav nepieciešama apkope, tas nozīmē, ka nav nepieciešams veikt nekādus regulārās apkopes darbus. Ūdens pieslēguma vietas sieta tīrīšana

Bojāts siets ūdens pieslēgumā Ūdens piesārņojuma radīti ierīces bojājumi Pirms sieta ievietošanas ūdens pieslēgumā pārbaudiet, vai tas nav bojāts. Vajadzības gadījumā iztīriet ūdens pieslēguma sietu.

1. Noņemiet ūdens pieslēguma savienojumu.

2. Ar plakanknaiblēm izvelciet sietu.

3. Iztīriet sietu zem tekoša ūdens.

4. Ievietojiet sietu ūdens pieslēgumā.

Augstspiediena pistoles bateriju nomaiņa Nepieciešamas divas AAA izmēra baterijas vai atkārtoti uzlādējamas akumulatoru baterijas. Baterijas ir izlādējušās, ja augstspiediena pistoles dis- plejā vairs nekas nav redzams vai mirgo baterijas sim- bols. Attēls V

1. Nospiediet bloķējošo aizbīdni.

4. Ievietojiet jaunas akumulatoru baterijas, pievērsiet

uzmanību pareizam polu izvietojumam.

5. Aizveriet akumulatoru nodalījumu.

6. Izlietotos akumulatorus utilizēt atbilstoši spēkā eso-

šajiem noteikumiem.182 Latviešu Palīdzība traucējumu gadījumā Traucējumu cēloņi bieži vien ir vienkārši un tos ar turp- mākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vēr- sieties autorizētā klientu servisā. BĪSTAMI Strāvas sitiena bīstamība Iespējams gūt ievainojumus, pieskaroties strāvu vado- šām detaļām Izslēdziet ierīci. Atvienojiet tīkla spraudni. Ierīce nedarbojas

2. Pārbaudiet, vai sakrīt sprieguma norāde uz tipa

plāksnītes ar strāvas avota spriegumu.

ārbaudiet, vai tīkla pieslēguma vadam nav bojāju- mu.

4. Ja motors ir pārslogots un ir aktivizēts motora aiz-

sardzības slēdzis: a Izslēdziet ierīci “0/OFF” (Izsl.). b Ļaujiet ierīcei 1 stundu atdzist. cIeslēdziet ierīci “I/ON” (Iesl.) un turpiniet lietot. Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā. Ierīce nedarbojas, motors rūc Sprieguma zudums vāja strāvas tīkla dēļ vai arī pagari- nāšanas kabeļa izmantošanas dēļ

1. Pirms ieslēgšanas vispirms nospiediet augstspie-

diena pistoles sviru, tad ieslēdziet ierīci “I/ON” (Ie- sl.). Ierīce nespēj sasniegt nepieciešamo spiedienu Ūdens padeve ir pārāk maza

1. Pilnībā atveriet ūdens krānu.

rbaudiet, vai ūdens pieplūdei ir pietiekams pade- ves daudzums. Ūdens pieslēguma siets ir netīrs.

1. Ar plakanknaiblēm izvelciet sietu no ūdens pieslē-

2. Iztīriet sietu zem tekoša ūdens.

aIeslēdziet ierīci uz maksimums 2 minūtēm bez pievienotas strūklas caurules. b Nospiediet uz augstspiediena pistoles un pagai- diet, līdz ūdens izplūst no augstspiediena pistoles bez burbulīšiem. c Pievienojiet strūklas cauruli. dPārliecinieties, ka iesūkšana notiek pareizajā ie- sūkšanas augstumā (skatīt nodaļu Tehniskie da- ti). Spēcīgas spiediena svārstības

1. Iztīriet augstspiediena sprauslu:

a Ar adatu iztīriet netīrumus no sprauslas cauruma. bAr ūdeni izskalojiet augstspiediena sprauslu no priekšas.

rbaudiet ūdens pieplūdes daudzumu. Ierīce nav hermētiska

1. Neliels nehermētiskums ir tehniski paredzēts. Izteik-

ta nehermētiskuma gadījumā vērsieties autorizētā klientu servisā. Tīrīšanas līdzeklis netiek iesūkts

1. Pagrieziet 3-in-1 Multi Jet strūklas cauruli uz tīrīša-

nas līdzekļa sprauslu „MIX” (jaukti).

2. Pārbaudiet, vai Plug ‘n’ Clean tīrīšanas līdzekļa pu-

dele ir ievietota ar atveri uz leju tīrīšanas līdzekļa pieslēgumā. Uz augstspiediena pistoles nav spiediena rādījuma Attēls X

1. Vēlreiz veiciet savienojuma izveidi ar augstspiedie-

na tīrītāju, skatīt nodaļu Ekspluatācijas uzsākšana. Kļūdu ziņojumi Attēls Y

1. Izslēdziet ierīci “0/OFF” (Izsl.).

2. Atvienojiet tīkla spraudni no kontaktligzdas.

3. Pēc 20 sekundēm tīkla spraudni atkal ievietojiet at-

pakaļ kontaktligzdā.

4. Ieslēdziet ierīci “I/ON” (Iesl.).

Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā. Ārkārtas darbība Ja augstspiediena pistolei ir bojāta ir spiediena regulē- šana, augstspiediena tīrītājs darbojas maksimālajā pa- kāpē.

rtas darbības deaktivizēšana: a Izslēdziet ierīci “0/OFF” (Izsl.). b Atvienojiet tīkla spraudni no kontaktligzdas. cPēc 20 sekundēm tīkla spraudni atkal ievietojiet atpakaļ kontaktligzdā. dIeslēdziet ierīci “I/ON” (Iesl.). Ja vairākkārt rodas traucējumi, ierīces pārbaudi veikt klientu servisā. Augstspiediena pistole nedarbojas pareizi Attēls Z Augstspiediena pistoles elektronikā ir radusies iekšēja kļūda.

1. Nospiediet bloķējošo aizbīdni.

4. Ievietojiet akumulatoru baterijas, pievērsiet uzmanī-

Ja traucējums rodas atkārtoti, klientu servisā veiciet augstspiediena pistoles pārbaudi. Garantija Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sa- biedrības izdotie garantijas nosacījumi. Garantijas ter- miņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu do- kumentu griezieties pie tirgotāja vai tuvākajā pilnvarota- jā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē) Tehniskie dati K 5 Premium Smart Control Smart Control Strāvas pieslēgums Spriegums V 230 230 Fāze ~ 1 1 Frekvence Hz 50 50 Pieslēguma jauda kW 2,1 2,1 Drošinātāja veids IPX5 IPX5 Aizsardzības klase I I Tīkla drošinātājs (inertais) A 10 10 Ūdens pieslēgums Pieplūdes spiediens (maks.) MPa 1,2 1,2Lietuviškai 183 Paturētas tiesības veikt tehniskas izmaiņas. ES atbilstības deklarācija Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekār- tas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pa- matprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Augstspiediena tīrītājs Tips: 1.324-xxx Attiecīgās ES direktīvas 2000/14/EK 2014/53/ES 2006/42/EK (+2009/127/EK) 2011/65/ES Piemērotie saskaņotie standarti EN 50581 EN 60335-1 EN 60335-2-79 EN 62233: 2008 EN 300 220-2 V3.1.1 EN 300 328 V2.1.1 Piemērotās atbilstības novērtēšanas procedūras 2000/14/EK: Pielikums V Trokšņa intensitātes līmenis dB(A) Izmērīts: 90 Nodrošināts: 93 Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru. Pilnvarotais sagatavot dokumentāciju: S. Reizers (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Vācija) Tālr.: +49 7195 14-0 Fakss: +49 7195 14-2212 Vinendene (Winnenden), 01.08.2020. Turinys Bendrosios nuorodos Prieš pradėdami naudotis prietaisu, per- skaitykite šią originalią naudojimo ins- trukciją ir pridedamus saugos nurodymus. Laikykitės jų. Išsaugokite abi knygeles vėlesniam naudojimui arba ki- tam prietaiso savininkui. Pievades temperatūra (maks.) °C 40 40 Pieplūdes daudzums (min.) l/min 10 10 Iesūkšanas augstums (maks.) m0,5 0,5 Ierīces veiktspējas dati Darba spiediens MPa 12,5 12,5 Maks. pieļaujamais spie- diens MPa 14,5 14,5 Padeves apjoms, ūdens l/min 7,5 7,5 Maksimālais padeves ap- joms l/min 8,3 8,3 Padeves apjoms, tīrīšanas līdzeklis l/min 0,3 0,3 Augstspiediena pistoles at- sitiena spēks N17 17 Izmēri un svars Raksturīgais ekspluatāci- jas svars kg 15,8 15,7 Garums mm 414 402 Platums mm 306 306 Augstums mm 588 588 SRD bezvadu modulis Frekvence MHz 868,7- 869,2 868,7- 869,2 ERP pārraides jauda mW 0,53 0,53 Bluetooth bezvadu modulis Frekvence GHz 2,45 2,45 ERP pārraides jauda mW 6,3 6,3 Aprēķinātās vērtības saskaņā ar EN 60335-2-79 Roku-plaukstu vibrācijas vērtība m/s

1,2 1,2 Nedrošības faktors K m/s

dB(A) 77 77 Nedrošības faktors K

dB(A) 3 3 Trokšņa intensitātes līme- nis L

+ Nedrošības faktors K
