Producttype	Hogedrukreiniger
Merk	Kärcher
Model	K5 Premium Smart Control Home
Categorie	Privé huishoudelijk gebruik
Typisch operationeel gewicht	15,8 kg
Afmetingen (L × B × H)	414 × 306 × 588 mm
Voeding	230 V, 50 Hz, 2,1 kW
Bescherming	IPX5, klasse I
Werkdruk	12,5 MPa (max. 14,5 MPa)
Waterdebiet	7,5 l/min (max. 8,3 l/min)
Reinigingsmiddeldebiet	0,3 l/min
Max. toevoertemperatuur	40 °C
Max. zuighoogte	0,5 m
Connectiviteit	Bluetooth® via KÄRCHER Home & Garden app
Smart Control systeem	Druk- en doseringsinstelling via pistool
3-in-1 multi-jet lans	Platte straal, reinigingsmiddel en roterende straal
Auto-Stop functie	Pomp stopt wanneer hendel wordt losgelaten
Thermische motorbeveiliging	Ja
Reinigingsmiddelcapaciteit	Plug 'n' Clean fles (inbegrepen)
Opberging accessoires	Vak met net, slangdrager, haspel
Lengte hogedrukslang	Niet gespecificeerd (geïntegreerde haspel)
Gegarandeerd geluidsvermogen	93 dB(A)
Hand-armtrillingen	1,2 m/s² (onzekerheid 0,6)
Garantie	Volgens voorwaarden verkoper

Veelgestelde vragen - K5 Premium Smart Control Home Kärcher

Hoe koppel ik het pistool aan het apparaat?

Sluit het apparaat aan, druk dan gelijktijdig op de toetsen '+' en '-' van het pistool gedurende minstens 3 seconden. Als de Bluetooth®-verbinding is gelukt, verschijnen de drukniveaus en radiosymbolen op het LCD-scherm.

Hoe gebruik ik het reinigingsmiddel?

Verwijder de dop van de Plug 'n' Clean fles en duw deze met de kop naar beneden in de aansluiting. Draai de lans naar de 'MIX'-stand en stel de concentratie in met de +/- toetsen. Spoel het apparaat na gebruik 30 seconden op reinigingsmiddelniveau 1.

Wat te doen als het apparaat niet start?

Controleer of de stekker is aangesloten en de schakelaar op I/ON staat. Start de motor niet, wacht dan 1 uur (thermische beveiliging) of controleer de 10 A zekering. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe reinig ik het waterfilter?

Draai de koppeling van de watertoevoeraansluiting los, verwijder het zeefje met een platte tang, spoel het af met stromend water en plaats het terug. Controleer of het niet beschadigd is.

Hoe vervang ik de batterijen van het pistool?

Druk op de sluitknop, open het compartiment, verwijder de oude batterijen, plaats twee nieuwe AAA-batterijen met de juiste polariteit en sluit het compartiment.

Wat is de maximale druk?

De maximaal toelaatbare druk is 14,5 MPa. De werkdruk is 12,5 MPa. Gebruik de +/- toetsen om de druk aan te passen aan het oppervlak.

Kan ik water uit een reservoir zuigen?

Ja, met de KÄRCHER zuigslang (ref. 2.643-100). Vul de slang met water, schroef deze op de aansluiting en dompel hem onder in het reservoir. De maximale zuighoogte is 0,5 m.

Hoe bewaar ik het apparaat in de winter?

Verwijder het water: koppel de slang los, zet het apparaat maximaal 1 minuut op I/ON om het water te laten weglopen. Berg het op in een vorstvrije ruimte met de accessoires.

Wat te doen bij waterlekkage?

Een kleine lekkage is technisch. Als de lekkage groot is, schakel het apparaat uit, haal de stekker eruit en neem contact op met de geautoriseerde service.

Hoe activeer ik de Boost-modus?

De Boost-modus wordt geactiveerd via de KÄRCHER Home & Garden app of door de '+' toets ingedrukt te houden. Het biedt maximale druk voor hardnekkig vuil.

GEBRUIKSAANWIJZING K5 Premium Smart Control Home Kärcher

Algemene instructies .... 35

KÄRCHER Home & Garden App.... 35

Milieubescherming 35

Toebehoren en reserveonderdelen 36

Leveringsomvang 36

Beschrijving apparaat.... 36

Veiligheidsinrichtingen.... 37

Symbolen op het apparaat 37

Montage 37

Eerste inbedrijfstelling.... 37

Inbedrijfstelling 37

Werking 38

Vervoer.... 40

Opslag 40

Onderhoud 40

Hulp bij storingen 40

Garantie 41

EU-conformiteitsverklaring.... 42

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

KÄRCHER Home & Garden App

Het apparaat kan direct worden bediend via het hoge- drukpistool of kan worden bediend via een mobiel appa- raat dat met Bluetooth ^ wireless technology is uitgerust. Hiervoor is de KÄRCHER Home & Garden-app vereist.

De app bevat ook:

- Informatie over montage en inbedrijfstelling

- Informatie over de toepassingsgebieden

- Tips & tricks

- Veelgestelde vragen met gedetailleerde probleemoplossing

- Verbinding met het KÄRCHER Service Center

De app kan hier worden gedownload:

GET IT ON Google Play

Handelsmerken

- Het Bluetooth ^® -woordmerk en de Bluetooth-logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc en ieder gebruik van zulke merken door Alfred Kärcher SE & Co. KG gebeurt onder licentie.

- Google Play™ en Android™ zijn handelsmerken of geregistreerde handelsmerken van Google Inc.

- Apple® en App Store® zijn handelsmerken of geregistreerde handelsmerken van Apple Inc.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Verpak- kingen op een milieuvriendelijke manier afvoeren.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij

onjuiste omgang of verkeerd afvalverwijdering een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, zoals motorreiniging en bodemwas, mogen alleen op wasplaatsen met een olieafscheider worden uitgevoerd.
Werkzaamheden met reinigingsmiddelen mogen alleen worden uitgevoerd op vloeistofdichte werkoppervlakken met een aansluiting op de vuilwaterafvoer. Reinigingsmiddelen niet in wateren of de bodem laten afvloeien.
In enkele landen is het niet toegestaan om water uit openbare wateren te halen.

Instructies voor stoffen (REACH)

Actuele informatie over stoffen vindt u onder: www.kaercher.nl/REACH

Gebruik de hogedrukreiniger uitsluitend voor de privé-huishouding.

De hogedrukreiniger is bestemd voor het reinigen van bijvoorbeeld machines, voertuigen, bouwwerken, gereedschap, gevels, terrassen, tuintoestellen met hoge- drukwaterstralen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeeldingen, zie pagina met grafieken

Afbeelding A

Afbeelding B

① Standvoet met handgreep
② Wateraansluiting
③Transportwiel
④ Kap
⑤ Slanggeleiding
⑥ Apparaatschakelaar "0/OFF" / "I/ON"
⑦ Opbergvak voor straalbuizen
⑧ Hogedrukslang
⑨* Plug 'n' Clean-flesje met reinigingsmiddel
⑩ Opberg-/parkeerpositie voor hogedrukpistool
⑪3-in-1 Multi Jet-straalbuis met 3 straalsoorten (zie ook hoofdstuk Smart Control System)
⑫Smart Control hogedrukpistool

⑬ LCD-display (zie ook hoofdstuk LCD-display)

⑭ Vergrendeling batterijvak

15 Batterijvak

16“+/-” toetsen voor drukregeling

⑰Vergrendeling hogedrukpistool

⑱ Toets om de hogedrukslang van het hogedruk-pistool te scheiden

19Hendel hogedrukpistool

20 Transportgreep, uittrekbaar

21Handgreep

22 Slanghouder

23 Hogedrukslangtrommel

24 Handkruk voor slangtrommel

25Typeplaatje

26 Opbergvak voor toebehoren

27 Haak voor netbevestiging

28Net voor opbergvak voor toebehoren

29 Stroomleiding met netstekker

30 Meegeleverde schroeven en pluggen

31 Koppeling voor de wateraansluiting

③2**Tuinslang met gangbare koppeling – Vezelversterkt

– Diameter minstens 1/2 inch (13 mm)
– Lengte minstens 7,5 m

③3**KÄRCHER zuigslang voor watertoevoer uit open reservoirs (bestelnr. 2.643-100.0)

34*Schuimsproeier met reinigingsmiddelreservoir Het reinigingsmiddel wordt uit het reservoir gezogen en er ontstaat een krachtig schuimend reinigingsmiddel.

35*Draaiende wasborstel (bijv. voor autoreiniging)

* optioneel, ** tevens vereist

LCD-display

Afbeelding C

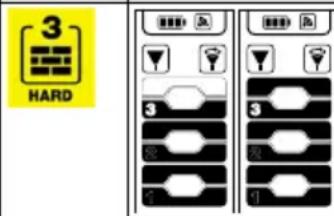

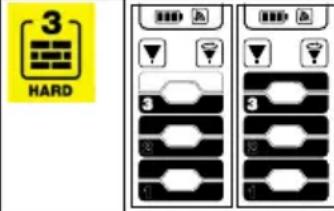

① Toepassingsgebied (1-SOFT / 2-MEDIUM / 3-HARD met elk 2 drukniveaus)
② Weergave BOOST-functie
③ Aanbeveling straalsoort (vlakstraal / reinigingsmiddel / vuilfrees)
④ Indicatie Bluetooth ^® -verbinding
⑤ Status signaalsterkte (4 niveaus)
⑥ Status batterij (leeg, bijna leeg, gemiddeld, vol)
⑦ Niveau reinigingsmiddel (1 / 2 / 3)

Meegeleverde schroeven en pluggen

Afbeelding D

① Plug standvoet (2 stuks)
2 Schroef M 4x20 (2 stuks)
③ Schroef M 4x22 (2 stuks)
④ Schroef M 4x16 (8 stuks)

Veiligheidsinrichtingen

⚠ VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

Apparaatschakelaar

De apparaatschakelaar verhindert dat het apparaat per ongeluk in werking wordt gesteld.

Vergrendeling hogedrukpistool

De vergrendeling blokkeert de hendel van het hoge- drukpistool en voorkomt dat het apparaat onbedoeld wordt gestart.

Automatische stopfunctie

Als de hendel op het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Als de hendel wordt indrukt, wordt de pomp weer ingeschakeld.

Schakelaar voor motorbescherming

Bij een te hoge stroomopname wordt het apparaat uitgeschakeld door de schakelaar voor motorbescherming.

Symbolen op het apparaat

De hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf richten.

Het apparaat tegen vorst beschermen.

Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten.

Montage

Afbeeldingen, zie pagina met grafieken.

De meegeleverde schroeven en de bijbehorende schroevendraaier klaarleggen.

Vóór de inbedrijfstelling de los meegeleverde onderde- len op het apparaat monteren.

Wielen monteren

1. De wielen plaatsen.

Instructie

Op de positionering van het gat letten.

Afbeelding E

1. De wielen elk met 1 schroef bevestigen.

Standvoet monteren

1. De standvoet plaatsen.

Afbeelding F

1. De 2 pluggen tot aan de aanslag in de gaten steken.

2. De standvoet met 2 schroeven bevestigen.

Opbergvak voor straalbuizen monteren

1. Het opbergvak voor de straalbuizen ophangen.

2. Het opbergvak met 2 schroeven bevestigen.

Afbeelding G

1. De kap met 4 schroeven bevestigen.

Afbeelding H

Transportgreep monteren

1. De transportgreep aanbrengen.

Afbeelding I

1. De transportgreep met 2 schroeven bevestigen.

Toebehorennet monteren

1. Het toebehorennet in de haken hangen.

Afbeelding J

Hogedrukslang door de slanggeleiding steken

1. De hogedrukslang van achteren door de slanggeleiding steken.

Afbeelding K

Koppeling voor de wateraansluiting monteren

1. De koppeling voor de wateraansluiting op de wateraansluiting van het apparaat schroeven.

Afbeelding L

Eerste inbedrijfstelling

Instructie

Als u het apparaat niet op een mobiel apparaat gebruikt via een Bluetooth®-verbinding, dan hoeft u alleen de stappen uit te voeren in de paragraaf "Hogedrukpistool koppelen".

App downloaden en apparaat registreren

1. De KÄRCHER Home & Garden-app downloaden (zie hoofdstuk KÄRCHER Home & Garden App).
2. De KÄRCHER Home & Garden App starten.
3. Op de KÄRCHER Home & Garden-app inloggen. Hiervoor indien nodig een account aanmaken.
4. De bijgevoegde QR-code scannen. De hogedrukreiniger is geregistreerd.

Instructie

Als u de bijgevoegde QR-code niet bij de hand hebt, dan kunt u het apparaat ook registreren met het onderdeelnummer en serienummer. Beide nummers staan op het typeplaatje vermeld.

1. De instructies van de KÄRCHER Home & Garden-app volgen.

Instructie

Zorg ervoor dat u Bluetooth op uw mobiele apparaat activeert voordat u ^ het hogedrukpistool aansluit.

Hogedrukpistool koppelen

Instructie

Een gedetailleerde beschrijving van de koppeling vindt u op https://www.kaercher.com/FCR.

1. De netstekker van de hogedrukreiniger in een stopcontact steken.

Het apparaat schakelt gedurende 60 s naar de koppelingsmodus. Gedurende deze tijd is het mogelijk om het hogedrukpistool te koppelen.

1. Minstens 3 s lang de "+" en de "-" toets op het hoge-drukpistool gelijktijdig indrukken.

Als de koppeling succesvol is, worden zowel de drukniveaus als het radio- en het Bluetooth®-symbol op het display weergegeven.

Afbeelding M

De Bluetooth ^® -verbinding tussen het mobiele apparaat en de hogedrukreiniger wordt automatisch tot stand gebracht.

Instructie

Indien nodig kunt u de Bluetooth®-verbinding ook later in stand brengen door de "-" toets 10 s lang in te drukken.

1. Als de koppelingspoging is mislukt:

a de netstekker van de hogedrukreiniger uit het stopcontact trekken.

b 20 s wachten.

c Het hogedrukpistool opnieuw koppelen.

Inbedrijfstelling

1. Het apparaat op een vlakke ondergrond zetten.

2. Bij apparaten met slangtrommel: De hogedrukslang compleet van de slangtrommel afwikkelen.

3. Bij apparaten zonder slangtrommel: De hoge- drukslang volledig afwikkelen en eventuele lussen en verdraaiingen losmaken.

4. De hogedrukslang volledig door de slanggeleiding naar voren trekken.
5. De hogedrukslang in het hogedrukpistool steken tot deze hoorbaar vastklikt.

Instructie

Op de juiste positionering van de nippel letten.

Afbeelding N

1. Controleren of de verbinding goed vastzit door aan de hogedrukslang te trekken.

2. De netstekker in een stopcontact steken.

Watertoevoer

Aansluitwaarden, zie typeplaatje of hoofdstuk Technische gegevens.

Voorschriften van het waterbedrijf in acht nemen.

LET OP

Schade door verontreinigd water

Verontreinigingen in het water kunnen beschadigingen aan de pomp en het toebehoren veroorzaken.

Ter bescherming adviseert KÄRCHER het KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) te gebruiken.

Aansluiting op de waterleiding

LET OP

Slangkoppeling met aquastop op de wateraansluiting van het apparaat

Beschadiging van de pomp

Gebruik nooit een slangkoppeling met aquastop op de wateraansluiting van het apparaat.

U kunt een aquastop-koppeling op de waterkraan gebruiken.

1. De tuinslang op de koppeling voor de wateraansluiting plaatsen.

2. De tuinslang op de waterleiding aansluiten.

3. De waterkraan volledig opendraaien.

Afbeelding O

Water uit open reservoirs aanzuigen

Deze hogedrukreiniger is in combinatie met de KÄR-CHER-zuigslang met terugslagklep (bijzondere toebehoren, bestelnr. 2.643-100) geschikt voor het aanzuigen van oppervlaktewater, bijvoorbeeld uit regentonnen of vijvers (maximale aanzuighoogte, zie hoofdstuk Technische gegevens).

Bij de zuigwerking is de koppeling voor de wateraansluiting niet nodig.

1. De zuigslang met water vullen.
2. De zuigslang op de wateraansluiting van het apparaat schroeven en in een waterbron (bijvoorbeeld een regenton) hangen.

Apparaat ontluchten

1. Het apparaat inschakelen "I/ON".
2. De hendel van het hogedrukpistool ontgrendelen.
3. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld.
4. Het apparaat maximaal 2 minuten laten draaien tot het water zonder bellen uit het hogedrukpistool komt.
5. De hendel van het hogedrukpistool loslaten.
6. De hendel van het hogedrukpistool vergrendelen.

Werking

LET OP

Droogloop van de pomp

Beschadiging van het apparaat

Als het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk Hulp bij storingen.

Smart Control System

Met de “+/-” toetsen op het hogedrukpistool kunnen de niveaus voor de druk en de reinigingsmiddeldosering worden geselecteerd. De straalsoort kan worden gewijzigd door aan de 3-in-1 Multi Jet-straalbuis te draaien.

Instructie

De gevoeligheid van de materialen kan sterk variëren afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend.

Plattestraalmondstuk
Drukni-veau	Indicatie Aanbevolen voor bijv.
		Betegelde terrassen, as-falt, metalen oppervlak-ken, tuingereedschap (kruiwagen, spade, enz.)
		Auto/motor, bakstenen oppervlakken, gestucte muren, kunststof meu-bels
		Houten oppervlakken, fietsen, zandstenen op-pervlakken, rotan meu-bels

Vuilfrees
Drukni-veau	Indicatie Aanbevo	len voor bijv.
		Voor bijzonder hardnek-kig vuil op betegelde ter-rassen, asfalt, metalenoppervlakken, tuinge-reedschap (kruiwagen,spade, enz.)

Reinigingsmiddelsproeier
Drukni-veau	Indicatie Aanbevolen voor bijv.
		Werking met reinigings-middel. Reinigingsmid-delconcentratie naar behoefte doseren

Werking met hoge druk

LET OP

Beschadiging van gelakte of gevoelige oppervlakken

Oppervlakken raken beschadigd bij een te kleine straal- afstand of door de keuze van een ongeschikte straal- buis.

Houd bij de reiniging van gelakte oppervlakken een straalafstand van minstens 30 cm aan.

Reinig autobanden, lak of gevoelige oppervlakken zoals hout niet met de vuilfrees.

1. De 3-in-1 Multi Jet-straalbuis erin steken en vastzetten door 90° te draaien. Hierbij op de positionering letten!

Afbeelding P

LET OP

De straalsoort wordt gewijzigd wanneer de hendel van het hogedrukpistool wordt ingedrukt

Schade aan de straalbuis

Laat de hendel van het hogedrukpistool los voordat u de straalsoort wijzigt.

1. De straalsoort selecteren. Hiervoor aan de 3-in-1 Multi Jet-straalbuis draaien tot de benodigde indicatie van de straalsoort bovenaan zichtbaar is.

2. Het apparaat inschakelen ("I/ON").

3. De hendel van het hogedrukpistool ontgrendelen.

4. De hendel van het hogedrukpistool indrukken.

Het apparaat wordt ingeschakeld.

De BOOST-functie activeren

Om hardnekkig vuil te verwijderen, kan de BOOST-functie gedurende 30 seconden worden geactiveerd, ongeacht het ingestelde drukniveau. Daarbij wordt de waterdruk verhoogd.

1. De toets "+" op het hogedrukpistool ingedrukt houden totdat "BOOST" op het LCD-display wordt weergegeven.

Afbeelding Q

Nadat de BOOST-functie is afgelopen, werkt het apparaat op basis van het eerder ingestelde drukni-veau.

Zodra het display stopt met knipperen, is de BOOST-functie weer beschikbaar.

Werking met wasborstel

LET OP

Lakschade

Beschadiging van oppervlakken door verontreinigde wasborstel

Zorg ervoor dat op de wasborstel geen vuil- of andere deeltjes zitten, voordat u de borstel gebruikt.

Instructie

Bij gebruik van wasborstels werkt het apparaat met lage druk. Daarom kunnen er reinigingsmiddelen worden bijgevuld.

1. De wasborstel in het hogedrukpistool steken en vastzetten door 90° te draaien.

Werking met reinigingsmiddel

⚠ GEVAAR

Niet in acht nemen van het veiligheidsgegevensblad

Ernstige gezondheidsschade door ondeskundig gebruik van het reinigingsmiddel

Neem het veiligheidsgegevensblad van de fabrikant van het reinigingsmiddel in acht, met name de instructies over de persoonlijke veiligheidsuitrusting.

Instructie

Voor de werking met reinigingsmiddelen is een Plug 'n' Clean-flesje met reinigingsmiddel nodig. KÄRCHER-reinigingsmiddelen kunnen gebruiksklaar in een Plug 'n' Clean-flesje met reinigingsmiddel worden gekocht.

1. Het deksel van het Plug 'n' Clean-flesje met reini-gingsmiddel verwijderen.

2. Het flesje met reinigingsmiddel met de opening naar beneden in de aansluiting voor het Plug 'n' Clean-reinigingsmiddel duwen.

Afbeelding R

1. De 3-in-1 Multi Jet-straalbuis naar reinigingsmiddelsproeier "MIX" draaien tot op de drukindicatie van het hogedrukpistool het LCD "MIX" brandt. Tijdens de werking wordt de reinigingsmiddeloplossing aan de waterstraal toegevoegd.

2. Met de toetsen '+/-' op het hogedrukpistool de gewenste reinigingsmiddelconcentratie instellen.

3. Optioneel de schuimsproeier gebruiken.

a De reinigingsmiddeloplossing in het reinigings-middelreservoir vullen. Hierbij de doseerinstructies op de verpakking van het reinigingsmiddel in acht nemen.

b De schuimsproeier met het reinigingsmiddelreservoir verbinden.

c De schuimsproeier in het hogedrukpistool steken en vastzetten door 90° te draaien.

Afbeelding S

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).

2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

Na gebruik met reinigingsmiddel

1. Het Plug 'n' Clean-flesje met reinigingsmiddel uit de houder trekken en met het deksel afsluiten.

2. Het flesje met reinigingsmiddel in de houder met het deksel naar boven gericht bewaren.

3. Het apparaat voor het schoonspoelen ongeveer 30 seconden in reinigingsmiddelniveau 1 laten draaien.

Werking onderbreken

1. De hendel van het hogedrukpistool loslaten. Als de hendel wordt losgelaten, wordt het apparaat uitgeschakeld. De hoge druk in het systeem blijft behouden.

2. De hendel van het hogedrukpistool vergrendelen.

Afbeelding T

1. Het hogedrukpistool met de straalbuis in de parkeerpositie zetten.

2. Bij werkonderbrekingen van meer dan 5 minuten het apparaat uitschakelen "0/OFF".

Werking beëindigen

⚠️ VOORZICHTIG

Druk in het systeem

Letsel door water dat ongecontroleerd onder hoge druk uittreedt

Koppel de hogedrukslang alleen los van het hogedruk-pistool of het apparaat als het systeem drukloos is.

1. De hendel van het hogedrukpistool loslaten.

2. De waterkraan sluiten.

3. De hendel van het hogedrukpistool 30 seconden lang indrukken.

De resterende druk in het systeem wordt verminderd.

1. De hendel van het hogedrukpistool loslaten.

2. De hendel van het hogedrukpistool vergrendelen.

3. Het apparaat loskoppelen van de watertoevoer.
4. Het apparaat uitschakelen "0/OFF".
5. De netstekker uit het stopcontact trekken.

Vervoer

⚠️ VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij het vervoer rekening met het gewicht van het apparaat.

Apparaat dragen

1. Het apparaat bij de handgrepen optillen en dragen.

Apparaat trekken

1. De transportgreep uittrekken tot deze hoorbaar vastklikt.
2. Het apparaat aan de transportgreep trekken.

Apparaat in voertuig vervoeren

1. Voordat het apparaat liggend wordt vervoerd, het Plug 'n' Clean-flesje met reinigingsmiddel uit de houder trekken en met het deksel afsluiten.
2. Het apparaat borgen tegen wegglijden en kantelen.

Opslag

⚠️ VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging

Houd bij de opslag rekening met het gewicht van het apparaat.

Apparaat opbergen

1. Het apparaat op een vlakke ondergrond neerzetten.
2. De straalbuis loskoppelen van het hogedrukpistool.
3. De ontkoppeltoets op het hogedrukpistool indrukken en de hogedrukslang van het hogedrukpistool loskoppelen.

LET OP

Beschadiging van de hogedrukslang

Beschadiging van de hogedrukslang door verkeerde draairichting

Neem bij het opwikkelen de draairichting van de slangtrommel in acht.

1. Bij apparaten met slangtrommel: Met de handkruk de slangtrommel tegen de wijzers van de klok in draaien en de hogedrukslang opwikkelen.
2. Bij apparaten zonder slangtrommel: De hoge- drukslang op het apparaat opbergen.
3. De stroomleiding en het toebehoren aan het apparaat opbergen.

Vóór langere opslag de aanvullende instructies in acht nemen, zie hoofdstuk Onderhoud.

Vorstbescherming

LET OP

Vorstgevaar

Apparaten die niet volledig leeg zijn, kunnen beschadigd raken door vorst.

Maak het apparaat en het toebehoren volledig leeg.

Bescherm het apparaat tegen vorst.

Aan de volgende voorwaarden moet zijn voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• Het hogedrukpistool is losgekoppeld van de hoge- drukslang.
• Het apparaat inschakelen "I/ON".
• Maximaal 1 minuut wachten tot er geen water meer uit de hogedrukslang komt.

• Het apparaat uitschakelen.

• Het apparaat met het complete toebehoren in een vorstveilige ruimte opbergen.

Onderhoud

⚠ GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit.

Trek de netstekker eruit.

Het apparaat is onderhoudsvrij, d.w.z. dat u geen regelmatige onderhoudswerkzaamheden hoeft uit te voeren.

Zeef in de wateraansluiting reinigen

LET OP

Beschadigde zeef in de wateraansluiting

Beschadiging van het apparaat door verontreinigd water

Voordat u de zeef in de wateraansluiting plaatst, moet deze worden gecontroleerd op beschadigingen.

Indien nodig, de zeef in de wateraansluiting reinigen.

1. De koppeling van de wateraansluiting verwijderen.
2. De zeef met een platte tang eruit trekken.
3. De zeef onder stromend water reinigen.

Afbeelding U

1. De zeef in de wateraansluiting plaatsen.

Batterijen van het hogedrukpistool vervangen

Er zijn twee AAA-batterijen of -accu's nodig.

De batterijen zijn leeg als er op het display van het hogedrukpistool niets of een knipperend batterijsymbool zichtbaar is.

Afbeelding V

1. De afsluitbinder indrukken.

Afbeelding W

1. Het batterijvak openen.
2. De accu's eruit nemen.
3. Nieuwe batterijen plaatsen en daarbij op de juiste positionering van de polen letten.
4. Het batterijvak sluiten.
5. De opgebruikte accu's conform de geldende bepa- lingen afvoeren.

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

⚠ GEVAAR

Gevaar voor elektrische schokken

Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit.

Trek de netstekker eruit.

Apparaat draait niet

1. De hendel van het hogedrukpistool indrukken. Het apparaat wordt ingeschakeld.
2. Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
3. De stroomleiding op beschadiging controleren.
4. Als de motor is overbelast en de schakelaar voor motorbescherming is geactiveerd:

a Het apparaat uitschakelen "0/OFF".

b Het apparaat 1 uur laten afkoelen.

c Het apparaat inschakelen "I/ON" en weer in bedrijf stellen.

Als de storing meermaals optreedt, het apparaat door de klantenservice laten controleren.

Apparaat start niet op, motor bromt

Spanningsdaling wegens zwak stroomnet of door gebruik van een verlengsnoer

1. Bij het inschakelen eerst de hendel van het hoge-drukpistool indrukken, dan het apparaat inschakelen "I/ON".

Het apparaat bereikt niet de vereiste druk

1. De waterkraan volledig opendraaien.

2. Controleren of het volume van de watertoevoer voldoende is.

De zeef in de wateraansluiting is verontreinigd.

1. De zeef in de wateraansluiting met een platte tang eruit trekken.

2. De zeef onder stromend water reinigen.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:

a Het apparaat zonder aangesloten straalbuis maximaal 2 minuten inschakelen.

b Het hogedrukpistool indrukken en wachten tot het water zonder bellen uit het hogedrukpistool komt.

c De straalbuis aansluiten.

d Bij zuigwerking de max. aanzuighoogte in acht nemen (zie hoofdstuk Technische gegevens).

Sterke drukschommelingen

1. De hogedruksproeier reinigen:

a Verontreinigingen uit het sproeiergat met een naald verwijderen.

b De hogedruksproeier van voren met water spoelen.

1. De watertoevoerhoeveelheid controleren.

Apparaat ondicht

1. Geringe lekkage van het apparaat ligt aan de constructie en is normaal. Neem contact op met de verantwoordelijke klantenservice wanneer het apparaat sterke lekkage vertoont.

Reinigingsmiddel wordt niet aangezogen

1. De 3-in-1 Multi Jet-straalbuis naar de reinigingsmiddelsproeier "MIX" draaien.

2. Controleren of het Plug 'n' Clean-flesje voor reinigingsmiddel met de opening naar beneden in de aansluiting voor het reinigingsmiddel zit.

Geen drukindicatie op het hogedrukpistool Afbeelding X

1. De koppeling naar de hogedrukreiniger opnieuw uitvoeren, zie hoofdstuk Eerste inbedrijfstelling.

Foutmeldingen

Afbeelding Y

1. Het apparaat uitschakelen "0/OFF"

2. De netstekker uit het stopcontact trekken.

3. Na 20 seconden de netstekker weer in het stopcontact steken.

4. Het apparaat inschakelen "I/ON".

Als de storing meermaals optreedt, het apparaat door de klantenservice laten controleren.

Noodbedrijf

Als de drukregeling op het hogedrukpistool defect is, werkt de hogedrukreiniger op het maximale niveau.

1. Noodbedrijf deactiveren:

a Het apparaat uitschakelen "0/OFF".

b De netstekker uit het stopcontact trekken.

c Na 20 seconden de netstekker weer in het stopcontact steken.

d Het apparaat inschakelen "I/ON".

Als de storing meermaals optreedt, het apparaat door de klantenservice laten controleren.

Het hogedrukpistool werkt niet naar behoren Afbeelding Z

Er is een interne fout opgetreden in de elektronica van het hogedrukpistool.

1. De afsluitbinder indrukken.

Afbeelding W

1. Het batterijvak openen.

2. De accu's eruit nemen.

3. De batterijen plaatsen en op de juiste positionering van de polen letten.

4. Het batterijvak sluiten.

Als de storing meermaals optreedt, het hogedruk-pistool door de klantenservice laten controleren.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

Technische gegevens

	K 5 Premium Smart Control		Smart Control
Elektrische aansluiting
Spanning	V		230
Fase	~	1
Frequentie	Hz		50
Aansluitvermogen	kW	2,1	2,1
Beschermingsgraad		IPX5	IPX5
Beschermingsklasse		I	I
Netbeveiliging (traag) A 10 10
Wateraansluiting
Toevoerdruk (max.)	MPa	1,2	1,2
Toevoertemperatuur (max.)	°C	40 40
Toevoerdebiet (min.)	l/min	10 10
Aanzuighoogte (max.)	m	0,5	0,5
Gegevens capaciteit apparaat
Bedrijfsdruk	MPa	12,5	12,5
Max. toegestane druk	MPa	14,5	14,5
Opbrengst, water	l/min	7,5	7,5
Opbrengst maximaal	l/min	8,3	8,3
Opbrengst, reinigingsmid-del	l/min	0,3	0,3
Reactiekracht van het ho-gedrukpistool	N	17	17
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	15,8	15,7
Lengte	mm	414 402
Breedte	mm	306 306
Hoogte	mm	588 588
Draadloze module SRD
Frequentie MHz	868,7-		868,7-
		869,2	869,2

Hand-arm-vibratiewaarde m/s2		1,2	1,2
Onzekerheid K m/s	2	0,6	0,6
Geluidsdrukniveau LpA	dB(A)	77	77
Onzekerheid KpA	dB(A)	3	3

Geluidsvermogensniveau dB(A) 93 93

L_WA + onzekerheid K_WA

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Hogedrukreiniger

Type: 1.324-xxx

Relevante EU-richtlijnen

2000/14/EG

2014/53/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Toegepaste geharmoniseerde normen

EN 50581

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.1.1

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 90

Gegarandeerd: 93

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Piemērotie saskaņotie standarti

EN 50581

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.1.1
