LIETOŠANAS INSTRUKCIJA GFA 18H Professional BOSCH

Latviešu Lappuse 165

Lietuviu k. .Puslapis 171

中国国 176

a 182

w 188

C€/UK CA

//

GSR 18V-60 FC

4

Deutsch

Sicherheitshinweise

lzstrādājuma un tā funkcjju apraksts

Izlasiet drošibas noteikumus un
noradijumus lietosanai. Drošibas noteikumu
un noradijumu neieverošana var izraisit
aizdeganos un but par celoni elektriskajam
tricienam vai nipnetnam savainojumam.

Nemiet vērā attelus lietosanas pamacibas sakuma dāja.

Pielietojums

Elektroinstruments (GSR 18V-60 FC/GSR 18V-90 FC ar triecienuzluktni GFA 18-H) ir paredzets triecienurbsanai betona, kiegel un akmeni.

Triécienuzluktni GFA 18-H drikst izmantot tikai kopā ar akumulatora urbjmasinu GSR 18V-60 FC/GSR 18V-90 FC.

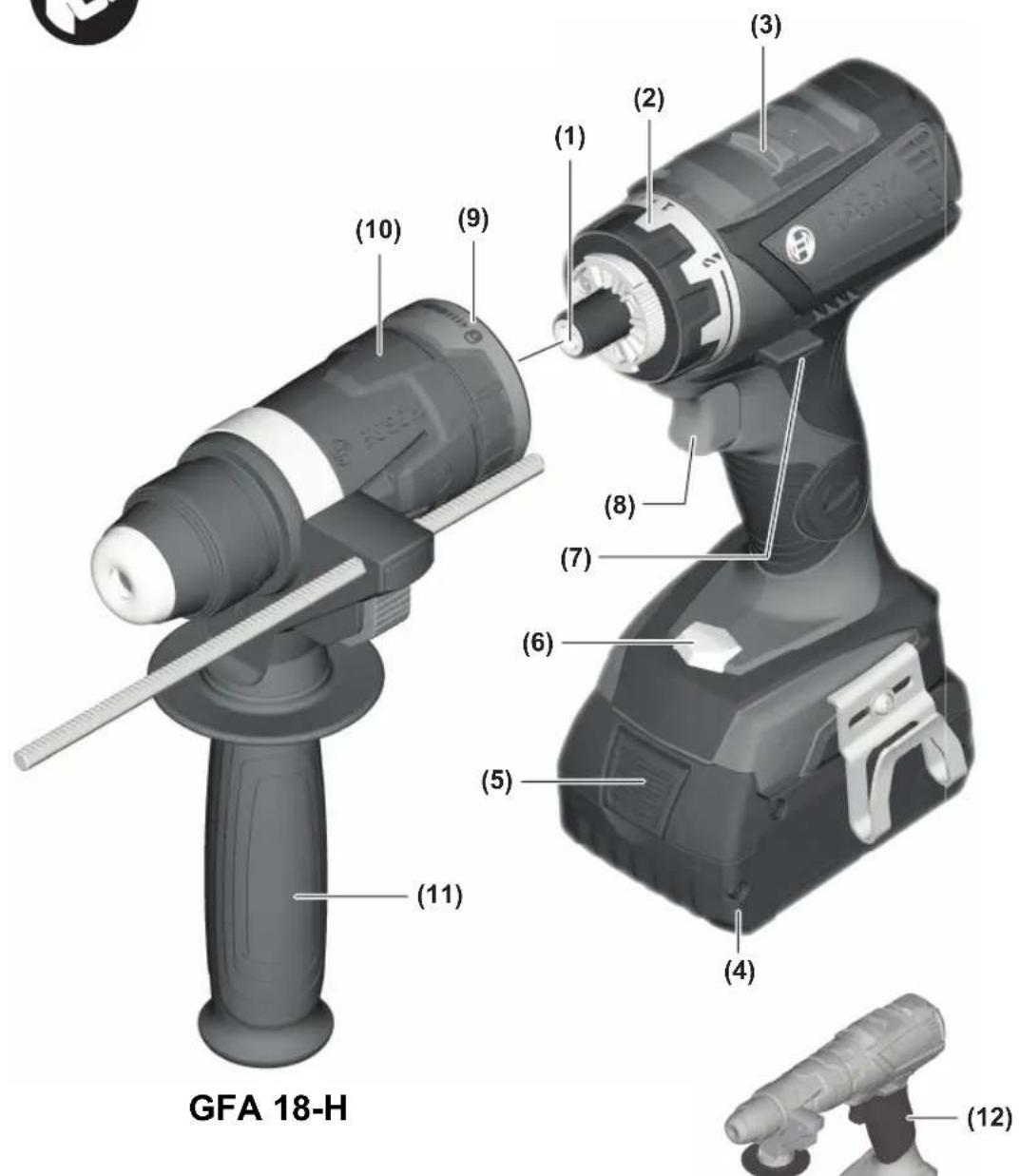

Attelotas sastavdalas

Atteloto sastavdalu numeracija atbilst numuriem elektroninstrumenta attela, kas nigegtsi illustrativaja lappuse.

(1) Darbinstrumenta stiprinajums
(2) Griezes momenta regulešanas gredzens
(3) Parnesum parsledzews
(4) Akumulators
(5) Akumulatoratabrivosanas poga
(6) Darba gaismas avots
(7) Griesanas virziana parsledzews
(8) lesledzews/izsledzews
(9) Fiksejojas gredzens
(10) Triecienuzliktnis
(11) Papildrokturis
(12) Rokturis (ar izolētu noturvīsrnu)

Piegades komplekts

Triccienuzlktnis (10) ar papildrokturi (11).
Darbinstruments un citi attelotie vai aprakstitie piederumi nepieder standarta piegades komplektam.

Pilns parskats par izstradajuma piederumiem ir sniegts musu piederumu kataloga.

Tehniskie datum

Triecienurbšanas papildierice arpànildrokturi		GFA 18-H GFA 18-H
Izstrādājuma numurs		2 609 199 816	2 609 199 816
Akumulatora skrūvgriezis GSR 18V-60 FC GSR 18V-90 FC
Izstrādājuma numurs		3 601 JG7 1...	3 601 JK6 2...
Nominālais apgriezenu skaits min	-1	0-1900 0-2100
Tricientu biežums pie nominā lā griešanāsātruma	min-1	0-5400 0-5900
Nominālais spriegums V=18 18
maks. urbuma Ø
-Betonā mm 10 10
-Mūrī mm 16 16
Svars atbilstīgiEPTA-Procedure 01:2014A)	kg 2,4-3,4 2,3-3,3
Iteicamā apkārtējās vides temperatūra uzlādeslaikā	°C 0 ... +35 0 ... +35
Pielaujamā apkārtējās vides temperatūrardebribbas laikā un glabašanas laikā	°C -20 ... +50 -20 ... +50
Skañas spiedena limenis dB(A) 90 91

Triecienurbşanas papildierice ar papildrokturi	GFA 18-H	GFA 18-H
Akustiskas jaudas limenis dB(A) 101 102
Nedrošums dB 3 3
Svärstibu kopëjä vörtiha m/s	2	11,9 12,5
Nedrošums m/s	2	1,5 1,5

A) Merits ar GBA 18V 2.0Ah un GBA 18V 12.0Ah.

Sajā pamácībā norādītais vibracijas limenis un instrumenta radīta troksna vertiba ir izmerīta atbilstosi standartā noteiktajai procedūrui un var tikt izmantota elektrinodeumentu savstarpejai salidzinašanai. To var izmantotāri vibracijas un troksna radītas papildu slodzes ieprieksejai novertesanai.

Seit noraditais svarstibu limenis un instrumenta radita troksna vertiba ir attiecinama uz elektroninstrumenta galvenajiem pielietojuma veidiem. Ja elektroninstrumentes tiek lietots netipiskiem merkiem, kopar netipiskiem darbinstrumentiem vai nav vajadzigaja veida apkalpots, ta svarstibu limenis un radita troksna vertiba var atskirties no seit noraditajam vertibam. Tas var ieverojam palielinat svarstibu un troksna radito papildu slodzi kopejam darba laika posmam.

Lai precizi izvertetu svarstibu un troksha radito papildu slodzi zinamam darba laika posmam, janem vera ari laiks, kad elektroinstruments ir izslegts vai ari darbojas, tacute faktiski netiek izmantots paredzeta darba veiksanai. Tas var ieverojami samazinat svarstibu un troksha radito papildu slodzi kopejam darba laika posmam.

Veiciet papildu pasakumus, lai pasargatu stradajo so personu no vibracijas kaitigas iedaribbas, piemeram, savlaicigi veiciet elektroinstrumenta un darbinstrumentu apkalposanu, uzturiet rokas siltas un pareizi planojiet darbu.

Montaža

Veicot jebkurus darbus ar elektroinstrumentu (piemeram, apkalposanu, darbinstrumentu nomainu utt.), ka ari pirms ta transportesanas vai uzglabasanas vienmier iznemiet no elektroinstrumenta akumulatoru. lesledzja nejausa nospieesana var izraisit savainojumu.

Darbinstrumenta nomaina

Puteklu aizsargs novere urbsanas procesa radusos puteklu ieklusan turetajaptvere. lestiprinot darbinstrumentu, sekojiet, lai puteklu aizsargs netiku to bojats.

Nodrosiniet, lai bojatais puteklu aizsargst tiktu nekavejoties nomainits. Nomainu ieteicams veikt pilnvarota klientu apkalposanas iestade.

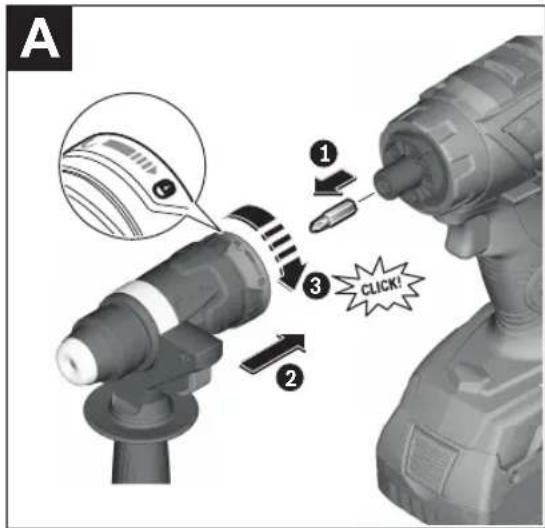

Adaptera montaza (attels A)

Iznemiet nomainamo darbinstrumentu.

levietojiet adapteriderarbinstrumenta stiprinajumä (1).

Pagrieziet fiksejošo gredzenu (9), lidz tas fiksejas ar skaidri sadzirdamu troksni.

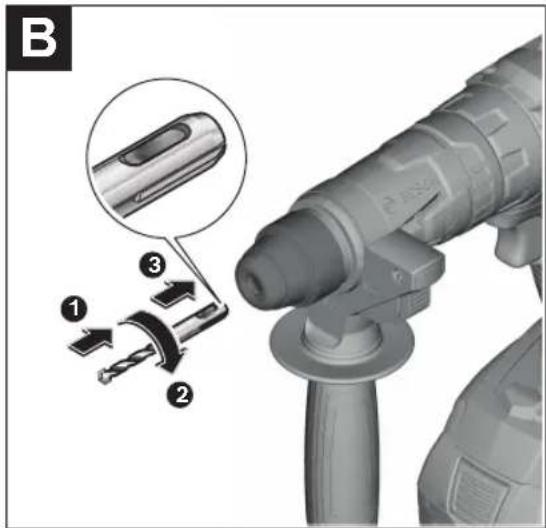

levietojiet SDS plus darbinstrumentu uzliktni (skat. attelu B)

SDS-plus urbjpatrona var vienkarsi un erti estiprinat nomainamos darbinstrumentus, nelietojot paligrikus.
- levietojiet darbinstrumentu lidz galam fiksejošajä aptvere.
- Pärbaudiet darbinstrumenta fiksaciju, nedaudz pavelkot to.

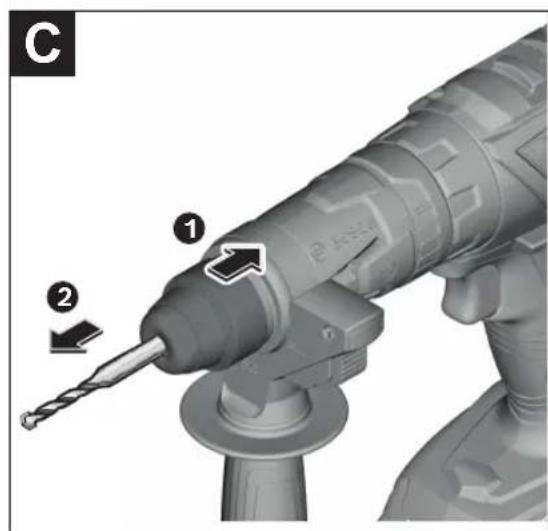

Nomainā darbinstrumenta iznemsana (skat. attelu C.)

Pabidiet fiksejoso aptveri uz aizmuguri un iznemiet darbinstrumentu.

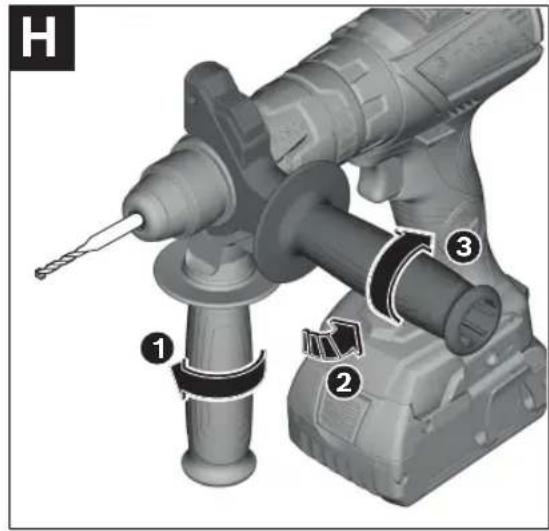

Papildroktura pagriesana (skat. attelu H)

Lai butu iespejams stradat drosi un bez noguruma, papildrokturi (11) var pagriezt un nostiprinat velamajāstavokli.

• Atskruvejiet papildroktura (11) apaksejo posmu, griezot to preteji pulkstena raditaju kustibas virzienam, un tad pagrieziet papildrokturi (11) velamaja stavokli. Pec tam stingri pieskruejiet papildroktura (11) apaksejo posmu, griezot to pulkstena raditaju kustibas virziena.
  Sekojiet, lai, papildroktura spiaploce ivjetotos sim nolukam paredzetaja korpusa grep.

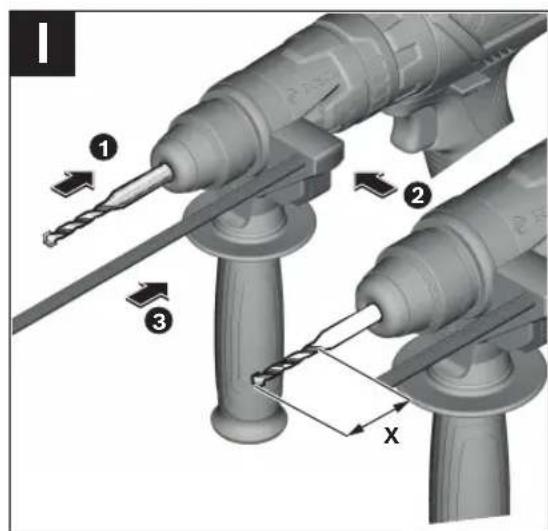

Urbanas dziluma regulešana (skat. attelu l)

Izmantojot urbsanas dziluma ierobezotaju, var iestitat velamo urbsanas dzilumu X.

Nospiediet taustinu dziluma ierobezotaja atbrivosanai un iebidiet dziluma ierobezotaju papildrokturi (11).

Rievojumam uz dziluma ierobezotaja ir jabut verstam uz augsu vai uz leju.

-Lidz galam iebidiet SDS plus darbinstrumentu SDS plus turetajaptvere.Ja SDS plus darbinstruments kutas, reguletais urbsanas dzilums var but nepareizs.
-Pavelciet dziluma iberobezotaju uz prieksu tik daudz, lai attalums starp urbja smaili un dziluma iberobezotaja galu atbilstu velamajam urbsanas dzilumam X.

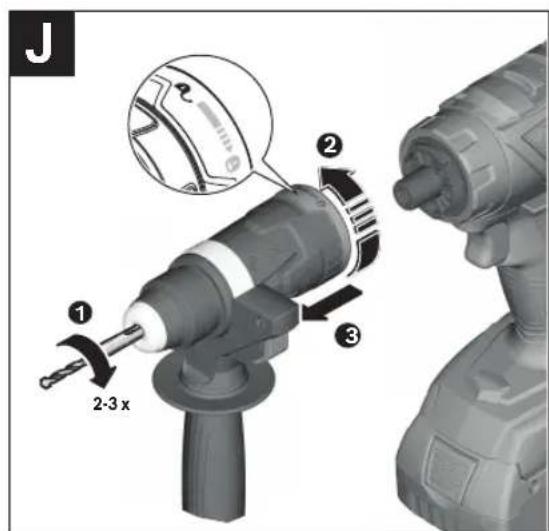

Adaptera nonemsana (attels J)

Izemiet nomainamo darbinstrumentu.

Atbrivojiet adapteri, pagriežot tā fiksejošo gredzenu virziena

un tad izvelciet adapteri no darbinstrumenta stiprinajuma (1).

170|Latviesu

Puteklu un skaidu uzdukansa

Dazu materialu, pieméram, svnu saturósu krāsu, dazu koksnes skirnu, mineralu un metalu putekli var but kaitigi veselibai. Pieskarşanas sadiem putekliem vai to ieelpošana var izraisit alergiskas reakcijas vai elpošanas celu sasilšanu elektroinstrumenta lietotajam vai darba vietai tuvuma esosajam personam.

Atsevisku materialu putekli, piemeram, putekli, kas rodas, zagejot ozola vai dizskabarza koksni, var izraisit vezi, ipasit tad, ja koksne ieprieks ir tikusi kimiski apstradata (ar hromatu vai koksnes aizsardzibas lidzekjiem). Azbestu saturosus materialus drikst apstradat vienigi personas ar ipasam profesianalam iemanam.

Darba vietai jabut labi ventilejamai.
Darba laika ieteicams izmantot masku elposanas celu aizsardzibai ar filtrresanas klasi P2.

levrojiet jusu valsti spekesaos prieksrakstus, kas attiecas uz apstradajamo materialu.

Nepie'aujiet puteklu uzkrasanos darba vieta. Putekli var viegli azdegties.

Lietošana

Uzsakot lietoansu

Akumulatoraievietosana

Piezime. Lietojot Jusu elektroinstrumentam nepiemerotus akumulatorus, var rasties traucejumi elektroinstrumenta funkctionesana vai ari tas var tikt bojats.

Lai noverstu elektroninstrumenta nejaušu ieslegsanos,
parvietrojiet griesanas virziena parsledzeju (7) videja
stavokli. levietojiet uzladetu akumulatoru (4)
elektroninstrumenta rokturi, lidz tas tur fiksejas ar skaidri
sadzirdamu troksni un ciei piespiezas rokturim.

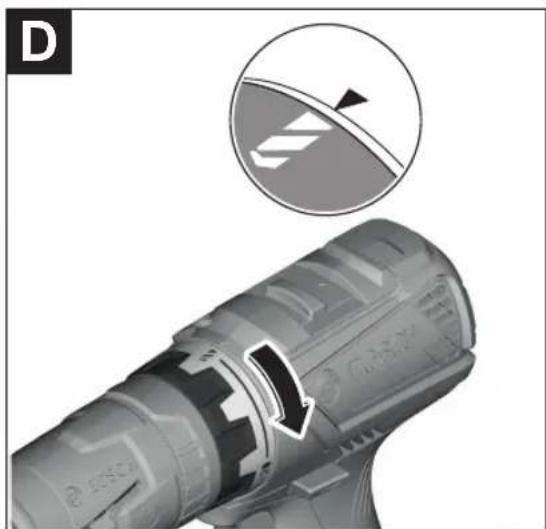

Izveleties urbsanas vai triecienurbsanas daribas rezimu (skat. attelu D)

Pagrieziet gredzenu griezes momenta iestatisanai (2) pret simbolu „Urbšana".

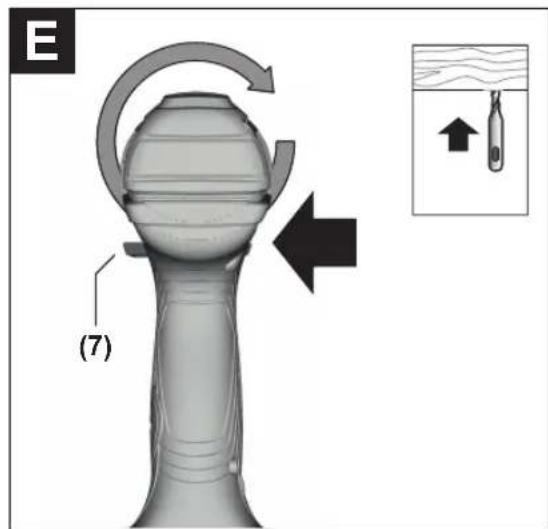

Griesanas virziona izvele (attels E)

Pärvietojiet griesanās virziena pársledzeju (7) vienigi laikā, kad elektrinodeuments nedarbojas.

Ar griesanas virziana parsledzeju (7) var mainit elektroninstrumenta griesanas virzenu. Ja ir nospiests iesledzeks (8), tas nav iespejams.

Griesanas virziens pa labi: veidojot urbumus un ieskruvejot skruves, parvietrojiet griesanas virziana parsledzju (7) lidz galam pa kreisi.

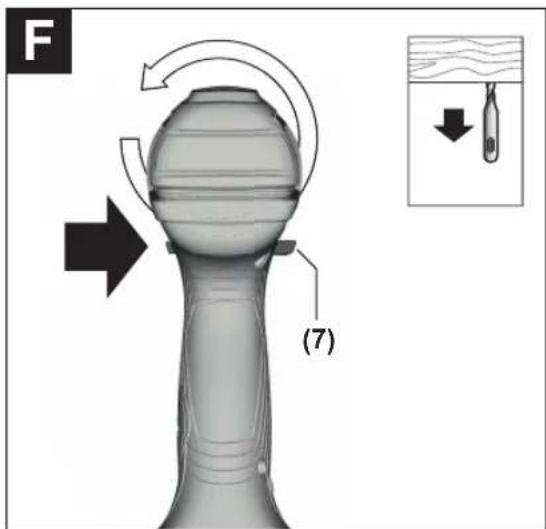

Griesanas virziens pa kreisi: izskruvejot vai atskruvejot skruves un noskruevjot uzgieznus, parviietojet griesanas virziena parsledzju (7) lidz galam pa labi.

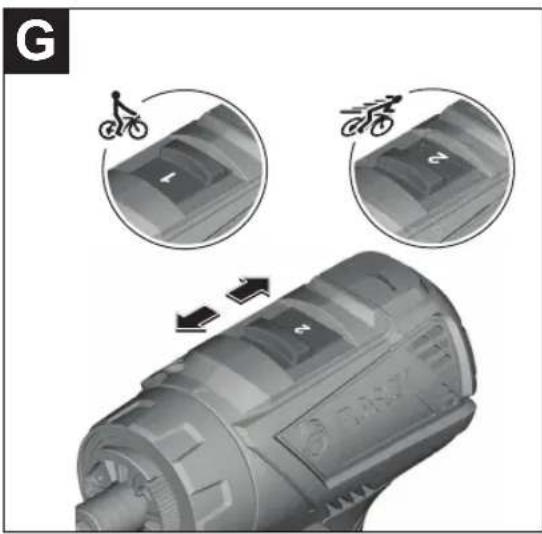

Mehaniska parnesuma izvele (skat. attelu G)

Pavietojet griesanas virziena parsledzju (3) vienigi laikā, kad elektron instruments nedarbojas.

Ar parnesumu parsledzju (3) var izveleties vienu no 2 darbvarpstas griesanas atruma diapazoniem (parnesumiem).

Parnesums 1:

neliels griesanas atrums, kas piemeroits liela diametra urbumu veidosanai un skruvju ieskruveesanai.

Parnesums 2:

leslēgta elektroinstrumenta griēsanās ātrumu var bezpakāpju veidā regulēt, mainot spiedienu uz iesledzēju (8).

Viegli nospiezot iesledzju (8) elektroninstrumenta darbvarpsta sak griezties ar neliu atrumu. Palielinot spiedenu, pieaug ari griesanas atrums.

Noradijumi darbam

Pec ilgakas daribbas ar nelielu griesan atrumu elektron instruments ir aptuveni 3 minutes jaatdzese, darbinot to brivgaita ar maksimalo griesan atrumu.

Apkalpošana un apkope

Apkalpośana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemeram, apkalposanu, darbinstrumentu nomainu utt.), ka ari pirms ta transportesanas vai uzgabasanas vienmer iznemiet no elektroinstrumenta akumulatoru. lesledzja nejausa nospiešana var izraisit savainojumu.
Lai elektron instruments darbotos drosi un bez atteikumiem, regulari tiriet ta korpusu un ventilacijas atveres.

Notiriet darbinstrumentu, triecienuzluktni GFA 18-H ar turetajaptveri, elektroierices vedinasanas atveri, ka ari akumulatora vedinasanas atveri pec katras lietoanas.

Klientu apkalpošanas dienests un konsultăcijas par lietošanu

Klientu apkalposanas dienests atbildes uz Jusu jautajumiem par izstradajumu remontu un apkalposanu, ka ari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jusu varat atrast interneta vietne:

www.bosch-pt.com

Bosch konsultantu grupa palidzes Jums vislabakaja veidarast abildes uz jautajumiem par musu izstradajumiem un topiederumiem.

Pieprasot konsultacijas un pasutot rezerves dalas, noteiktipazinojiet 10 zimju izstradajuma numuru, kas noradits uzizstradajuma markejuma plaksnites.

Latvijas Republika

Robert Bosch SIA

Bosch elektrinodeumentu servisa centrs

Mukusalas iela 97

LV-1004 Riga

Talr.: 67146262

Telefakss:67146263

E-pasts: [e-mail]

Papildu kIclientu apkalposanas dienesta adres skatiet.
seit:
