Produkta veids	Ciparu balss ierakstītājs
Zīmols	Olympus
Modelis	DS-9500
Ierakstīšanas formāts	DS2 (Digital Speech Standard Pro)
Iekšējā atmiņa	2 GB (NAND FLASH)
Ārējā atmiņa	SD/SDHC karte no 4 līdz 32 GB
Ekrāns	6,1 cm (2,4 collas), TFT krāsu LCD, 240x320 pikseļi
Skaļrunis	Dinamisks 11 x 15 mm, 320 mW
Austiņu izeja	≤ 150 mV
Bezvadu savienojamība	Wi-Fi IEEE802.11 b/g/n/a/ac (tikai DS-9500)
Akumulators	Litija-jonu LI-92B, 3,6 V
Ārējā barošana	USB vai tīkla adapteris (A517, 5 V līdzstrāva)
Izmēri (G x A x D)	120,8 x 49,8 x 18,6 mm
Svars	90 g (ar akumulatoru)
Darba temperatūra	0°C līdz 42°C (lietošanai), 5°C līdz 35°C (uzlādei)
Mikrofona režīmi	Diktēšana 1, Diktēšana 2, Konference
VCVA funkcija	Jā (balss aktivizēšana)
Pārvaldības programmatūra	ODMS (Olympus Dictation Management System)
Failu koplietošana	Izmantojot Wi-Fi (vietējā mape vai e-pasts)
Dokošanas stacija	Iekļauta (CR21) ar tīkla adapteri
Apkope un tīrīšana	70% etanols vai 70% izopropanols (izņemot dokošanas staciju)
Drošība	AES 256 bitu šifrēšana (ODMS)

Bieži uzdotie jautājumi - DS9500 OLYMPUS

Kā uzlādēt akumulatoru?

Izmantojiet komplektācijā iekļauto dokošanas staciju vai USB kabeli. Pievienojiet tīkla adapteri kontaktligzdai un pievienojiet ierakstītāju. Vienmēr izslēdziet ierīci uzlādes laikā.

Kā sākt ierakstu?

Nospiediet taustiņu NEW, lai izveidotu failu, pēc tam pabīdiet slīdni pozīcijā REC. Lai apturētu, pabīdiet pozīcijā STOP.

Kā izvēlēties piemērotu mikrofona režīmu?

Izvēlieties režīmu izvēlnē. Diktēšana 1 klusai videi, Diktēšana 2 trokšņainai videi ar orientāciju, Konference sanāksmēm ar vairākiem runātājiem.

Kā pārsūtīt failu, izmantojot Wi-Fi?

Aktivizējiet Wi-Fi izvēlnē, pievienojieties tīklam, pēc tam nospiediet taustiņu F3 (SŪTĪT). Izvēlieties 'uz mapi' vai 'pa e-pastu' un apstipriniet.

Kādi atmiņas karšu veidi ir saderīgi?

Izmantojiet tikai SD un SDHC kartes no 4 līdz 32 GB. Nekad neievietojiet citu veidu kartes.

Kā tīrīt ierakstītāju?

Izmantojiet mīkstu drānu, kas samērcēta ar 70% etanolu vai 70% izopropanolu. Netīriet dokošanas staciju ar spirtu saturošu šķīdumu.

Ko darīt datu zuduma gadījumā?

Regulāri dublējiet savus failus datorā. Olympus neuzņemas atbildību par zaudējumiem, kas radušies darbības traucējumu vai remonta dēļ.

Kā aktivizēt VCVA funkciju?

VCVA (Mainīgas vadības balss aktivators) automātiski sāk ierakstu, kad tiek uztverta skaņa. Aktivizējiet to izvēlnē Ieraksta režīms.

Kā atjaunināt programmaparatūru?

Skatiet Olympus tīmekļa vietni, lai uzzinātu par atjauninājumiem. Programmaparatūras versija 1.0 vai jaunāka ir nepieciešama dažām Wi-Fi funkcijām.

Vai ierakstītāju var izmantot ārvalstīs?

Wi-Fi atbilst uzskaitīto reģionu (Eiropa, Amerika, Okeānija) noteikumiem. Neizmantojiet Wi-Fi funkciju citās valstīs.

LIETOŠANAS INSTRUKCIJA DS9500 OLYMPUS

• Pateicamies, ka iegadajaties Olympus digitalo diktofonu. Izlasiet so lietoanas pamacibu, lai iegutu nepiecesamo informaciju par izstradajuma pareizu un drosu lietoisanu.
• Lai garantētu veiksmīgu ierakstišanu, ieteicams pirms lietosanas pārbaudit ierakstišanas funkciju un skajumu.

Ja aparatprogrammaturas atjauninajuma delir fungciju papildinajumi un/vai parveidojumi, satsur var atskirties. Jaunako informaciju meklejiet Olympus timekla vietne.
- Si ir rokasgramatas pamata redakcija. Lejupieladejiet pilno paplasinato rokasgramatas redakciju no OLYMPUS时间内kja vietnes.

Dalu nosaukumi

Diktofons

① （austiun）ligzda
② iebuvets sekundarais mikrofons (K)
③ Displejs
④ Programmējamas viedās (F1, F2, F3) pogas
⑤ +poga
(6) (attisanas) poga
⑦ -poga
⑧ SDkartes slots
(9) (mikrofona) ligzda
10 lebuvets galvenais mikrofons (L)
11 Poga NEW
LED indicator lampina
13 Bidamais (REC/STOP/PLAY/REV) sledzis
14 OK/MENU poga
15 (atras partisanas) poga
16 (dzesanas) poga
17 lebuvetais skalrunis
18 POWER (ON/OFF) sledzis
19 Akumulatora vaca atversanas poga
20 Akumulatoravacin
② Dokstacijas savienotājs
2 USB savienotajs

Displejs

Displejs ar failu sarakstu
Displejs 1erakstisanas rezima
Displejs atskanoanas rezima
D Displejs arierices informaciju

Datunesejaindikators

[ ]: lekšejā atmina

SD: SD karte

status

Wi-Fi statusa indicators

[ ]: signāla stiprums

[14][12]:sakaru statuss

3 Akumuladora statusa indicators

Faila status*

[ ]: Notiek ierakstišana

[F]: Transkripcija pabeigta
[S]: Runas atpazisana pabeigta
[ ]: Veiksmiga parsutisana, izmantojot Wi-Fi
[ ]: Parsutisana, izmantojot Wi-Fi, neizdevas
[电]Veiksmiga parsutisana, izmantojot USB
[ ]:Veiksmiga parsutisana uz e-pastu
[ ] Parsutisana uz e-pastu neizdevas

Pašreizejā mape
6 Faila nosaukums un ierakstiisanas datum/slaiks

Pašreizejais ierakstišanas laiks
8 lerakstisanas limena meritajs
Faila informacijas apgabals

9: Faila blokešana

10 Bidama sleda paskaidrojums

[ ]: lerakstisanas indicators
[ ]: Aptureşanas indicators
[ ]: Atskanoşanas indicators
[ ]: Atras partisanas indicators

Pašreizejais atskanošanas laiks
12 Failagarums
13 Pašreizejā pozicija
14 Atskanošanas pozicijas josla
15 lerices informacijas apgabals

[ DSS QP][PCM ST][MP3 128] U.C.:ierakstišanas režims

[high][mid][LOW]:

Mikrofona jutiba

VCVA:VCVA(ar balsi

aktivizejama ierakstišana)

• Tikai DS-9500

1. Diktofona lietošana

Darba uzsak'sana

Akumulatora uzlade

Uzlade, izmantojot dokstaciju

lespraudiet mainstrāvas adapteri mājsaimniecības kontaktligzdā un pievienojiet tikla spraudni diktofonam, izmantojot dokstaciju. Vienmer pirms pieslēgsanas tiklam izslédziet diktofonu.

• Dokstacija un mainstravas adapteris ir ieklauti DS-9500 komplektacija, savukart modelim DS-9000 sie piederumi iegadajami atseviski.

Uzlade, izmantojot USB kabeli

Pärbaudiet, vai diktofons ir apturešanas režimā. Pievienojiet USB kabeli diktofonam.

leslag'sana

Pabidiet sledzi POWER pozicija ON, lai aktivizetu diktofonu.

lerakstisana

1 Nospiediet pogu NEW, lai izveidotu jaunu failu.
2 Parvietojiet bidamo sledzi pozicija REC, lai saktu ieraksti'anu.
3 Parvietojiet bidamo sledzi pozicija STOP, lai apturetu erakstiisanu.

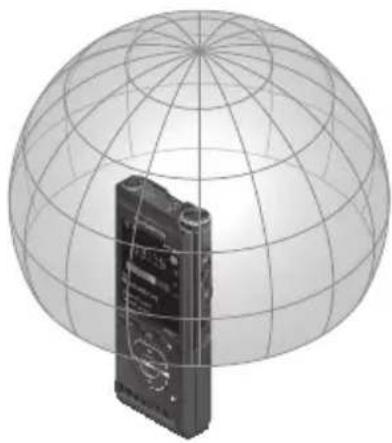

2. Mikrofona režimu ieteicamie iestatijumi

Lai veiktu augstas kvalitates audio ierakstiisanu, izveliieties kadu no tris mikrofona rezimiem, kas vislabak atbilst jusu lietojumam vai videi.

Rezims Diktësana 1 ir ieteicams ierakstišanai klusā vide. Režims Diktësana 2 saaurina ierakstišanas diapazonu, lai ierakstitu runatāja balsi. Si režima izmantošana ir efektiva troksnainā vide. Konferencu režima notiek augstas kvalitates stereo ierakstišana - tas ir noderigi, ierakstot vairakus konferences telpa esosus lietotajus.

Mikrofona režims	Vide leteicamais iera	kstišanas stils Mikrofona jutība
Diktēšana 1 Klusa vide Brīvais stilis (tai skāitā klasiskais diktēšanas stilis) Maināma
Diktēšana 2 Trokšŋaina vide Klasiskais Maināma
Konference Konferences telpa Gulus uz galda			Viedais automatīskais

E

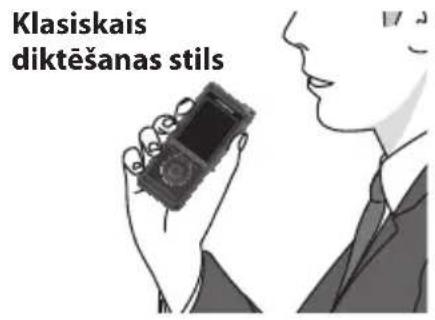

Brivais stils

Diktofonu var turet jebkura
veida, bet attalumam
no mikrofona lidz mutei
jabut ilustracija noraditaja
diapazona.

Turiet diktofonu, ka noradits ilustracija, un runajiet galvenaja mikrofona.

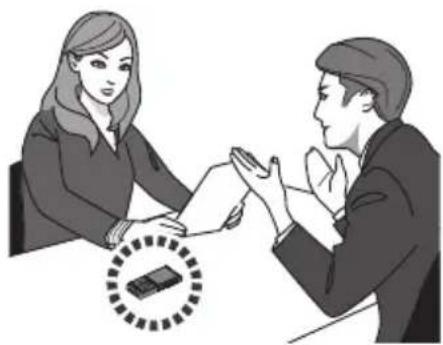

Gulus uz galda

Novietojet diktofonu uz galda, lui erakstitu konferenci. Versiet mikrofonu pret runataju.

Piezime.

Kad mikrofons ir iestatits konferences rezimā, mikrofona jutiba tiks iestatita viedaja auto rezimā. Sajā rezimā ierakstišanas limeni tiek automatiski pielagoti, lai tie atbilstu skanas avota skalumam. Kad ivade ir skala, diktofons samazina ivades limeni, bet zemāka ivades limena gadijuma - palielina to, lai vienmēn odrošinatu vienmérigu skaluma limeni.

3. Diktofona faila kopigošana, izmantojot Wi-Fi (tikai DS-9500)

Diktofona failu kopigošana, izmantojot Wi-Fi

Izmantojot Wi-Fi, jus jebkura bridi un jebkura vieta varat kopigot diktofona failus ar transkripcijas veicejiem, un jums nav nepiecesams atgriezties biroja.

Izveidojot savienojumu ar jusu biroja esosu bezvadu LAN piekluves puncttu, jus varat nosutit diktofona failus uz lokalo mapi jusu personalaja datora.

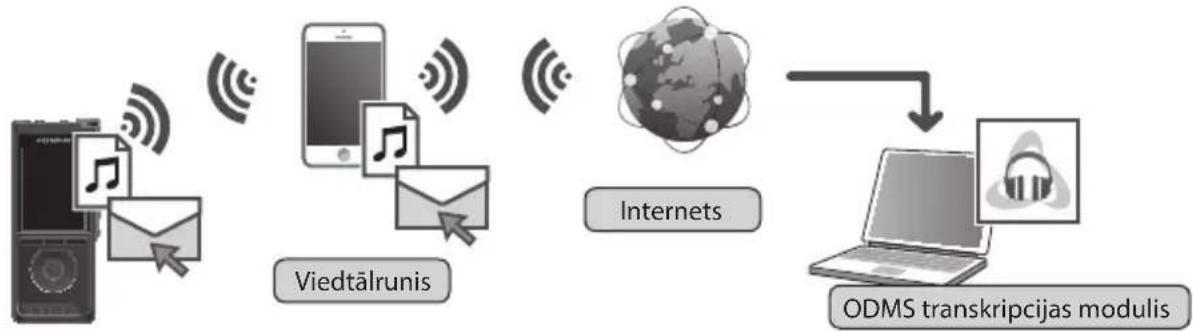

Izbraucot arpus biroja, jus varat izveidot savienojumu ar savu viedtalruni, izmantojot piesaistes pakalpojumu, un nosutit diktofona failus ka e-pasta zinojuma pielikumu.

Tikla iestatijumi

Lai savienotu diktofonu ar bezvadu LAN piekjuves puncttu vai viedtälruni, jums vispirms jakconfigure tikla informacija ODMS*. Lai konfiguretu iestatijuma informaciju, rikojieties saskaar odms iestatisanas vedna noradijumiem.

• Papildinformaciju skatiet sadala „4. Olympus diktesanas vadibas sistema (ODMS)".

3. Diktofona faila kopigošana, izmantojot Wi-Fi

(tikai DS-9500)

Diktofona faila nosutisana

Diktofona Wi-Fi funkcjjas ieslegsana rezima [On]

Izvelne [Device Menu] > [Wi-Fi] > [On/Off] atlasiet opciju [On].

• Nemiet vērā, ka Wi-Fi paterē akumulatora enerólju. Ja neizmantojat šo funkcjju, atlasiet opcju [Off].

Piekluves punkta atlasišana

Izvelne [Device Menu] > [Wi-Fi] > [Select a network] atlasiet piekluves punktu, ar kuru velaties izveidot savienojumu.

Tiek paraditi ODMS konfiguretie piekluves punkti un atrastie piekluves punkti, kas pieejami savienoiuma izveidei.
- levadiet paroli, ja nav saglabāta atlasīṭa piekluves punktā parole.
Lai izveidotu savienojumu ar viedtalruni, vispirms parbaudiet, vai viedtalruri ir iespejots piesaistes pakalpojums. levadiet jusu viedtalruni konfigureto paroli.

Diktofona faila nosutisana

1 Kad diktesana ir pabeigta, nospiediet pogu F3 (SEND).

Poga F3 (SEND)

3. Diktofona faila kopigošana, izmantojot Wi-Fi (tikai DS-9500)

2 Atlasiet opciju [to Folder] vai [by E-mail].

• Atlasot opcjju [to Folder], diktofona fails tiek nosutits uz ODMS noradito mapi.
• Atlasot opcju [by E-mail], tiek paraditas ieprieks registretas adres. Atlasiet adresi, uz kuru velaties nosutit failu. E-pasta adreses var registret ODMS vai diktofona, atlasot [Device Menu] > [by E-mail] > [Delivery address] > [Add].

3 Atlasiet [Yes], lai apstiprinatu.

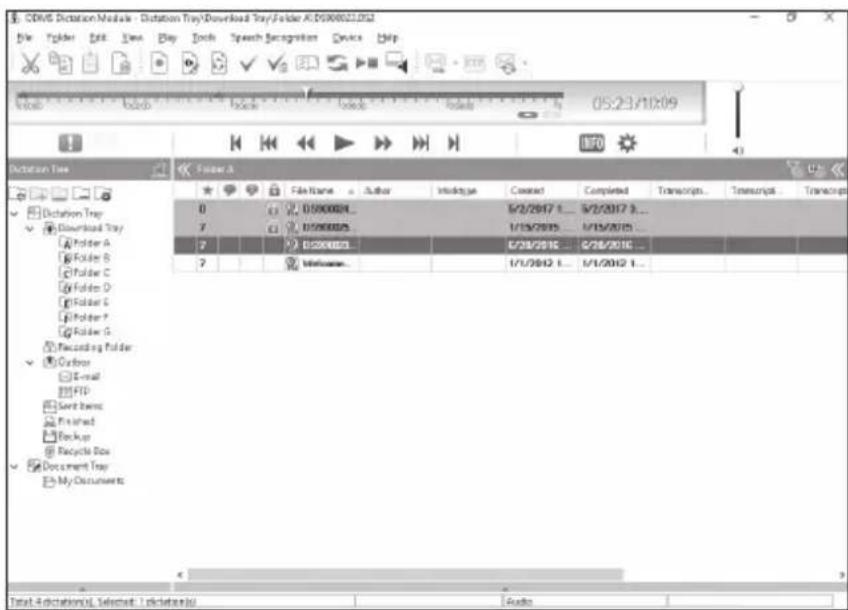

4. Olympus diktesanas vadibas systemd (ODMS)*

ODMS ir pilniga programmatura, kas nodrosina vienkarsi lietojamu, bet komplicetu erakstu parvaldibas metodi. So programmaturu var lejupieladet no vietjas Olympus timekla vietnes. Talak noraditas programmaturas galvenas funkcjjas.

1. Tūlīteja failu kopigošana

• Kopigojiet diktofona failu koplietoşanas mape, e-pasta vai ar FTP).[palidzibu.
• Nosakiet prioritati svarigiem failiem, kuriem nepiecesams veikt transkripcjju, lai darbs tiktu izpildits atrak.
  Identificijet diktofona failus visa darbplsm, izmantojot parametrus Autora ID, Darbu tipi un Opcijas vienums.

2. Efektiva dokumentu izveide

• Džādas atskanošanas funkcjjas efektīvai transkripcjai.
• Atbalsta Dragon fona/reallaika runas atpazisanu.
• leprieks mineto iespeju apvienojums nodrosina vél lielaku efektivāti.

3. Droša darbplusma

• Diktétie/transkribétie faili ir aizsargāti, izmantojot automatisku 256 bitu AES failu šifresanu.

Lai lejupieladetu programmaturu, atveriet sava regiona timekla vietni.

http://www.olympus.eu/sds-downloads/ (Eiropa, Tuvie Austrumi un Afrika)

• lepakojuma sats atskiras atkaribā no jusu iegādātā varianta.

Šajā rokasgrāmata izmantotie apzimējumi

Vards, karte" tiek izmantots attieciba uz SD karti.
- Abreviatura "ODMS" tiek izmantota atticibā uz Olympus diktesanas vadibas sistemu Windows vide.
- Nosaukums „DSS Player" tiek izmantots attiecibā uz programmaturu DSS Player Mac datoriem Apple Macintosh vide.
- Sis rokasgramatas attelos un paskaidrojumos ekrana uzraksti redzami anglu valoda. Sim doktofonam jus varat izveleties displeja valodu.

Bridinajums par lietojuma vidi

Lai aizsargatu saja produkta ietverto augstas precizitates technologiju,nekad neatstajiet diktofonu talak noraditajas vietas ne lietojot,ne uzglabajot.
Vietas, kur temperatura un/vai mitruma limenis ir augsts vai strauji mainas. Tiesos saules staros, pludmals, aizslegtos automobilosi, citu siltuma avotu (plits, radiatoria u. c.) vai gaisa mitrinataju tuvumā.
Uzliesmojosu prieksmetu vai spragstvielu tuvuma.
- Mitrās viēṭās, piēmērām, vannas istabās, vai lietū.
Vietas, kas paklautas specigam vibracijam.
- Nekādā gadijuma nenometiet diktofonu un nepaklaujiet to stipriem triecieniem vai vibracijai.

• Diktofonam var rasties daribas traucejumi, ja to izmanto vietā, kur tas ir paklauts magnetiskam/ elektromagnetiskam laukam, radiovilniem vai augstam spriegumam, piemēram, TV, mikrovilnu krāns, videospelui erices, skalruu, liela monitora, TV/radio torna vai parrides tornu tuvuma. Tādā gadijuma pirms turpmakas izmantošanas izslédziet un atkal iesledziet diktofonu.
• Neveiciet ierakstiisanu vai atskanoanu mobilo talruu vai cita bezvadu aprikojuma tuvumā, jo tas var izraisit traucējumus un troksni. Ja rodas troknsis, dodieties uz citu vietu vai parvietojiet diktofonu talak no sāda aprikojuma.
  lerices tirisanai neizmantojiet organismus skidinatajus, piemeram, spirtu un lakas skidinataju.

• Neskarieties piekartes kontaktiem. Ta var sabojat karti.
• Nelieciet karti vietas, kur ir statiska elektriba.
• Glabajiet karti vietà, kas nav pieejama berniem. Nejaušas norisanas gadijumānekavējoties saziniéties ar ārstu.

Wi-Fi fungcija (DS-9500)

• Izmantojot diktofonu medicinas iestade, ieverojiet sis iestades noradijumus.
• IZSLEDZIET diktofonu,
  atrodoties elektroniska
  aprikojuma tuvumā, kas
  nodrosina augstas precizitates
  vadibu vai kam ir vajš signals.
  lespejami elektroniska
  aprikojuma darbibas traucējuni
  vai cita negativa ietekme uz to.
• leverojiet vismaz 22 cm attalumu no vietas, kur ir implanters elektrkardiostimulators. Diktofona raditie elektriskie vilni var ietekmet elektrkardiostimulator darbibu.
• IZSLEDZIET diktofonu, atrodoties lidmašina. Var tikt ietekmeta pakalpojumu drošija.
  Ierices Wi-Fi funkcija ir paredzeta izmantoosanai talak noraditajos regionos.

Amerika:

lespejami sakaru traucejumi, ja starp ieriei un Wi-Fi piekluves punctu ir nostiprinatas konstrukcijas, metals vai betons.
- Sakaru veiktspeja var tikt ietekmeta, ja iceri izmanto mikrovilpu krasns, bezvadu talruna sistemas tuvumā vaitadas iceres tuvumā, kas vienlaicigi izmanto 2,4 GHz frekvenci. Izmantojot iceri, turiet to talak no šada aprikojuma.
- Kad vien iespējams, neizmantojiet ieri mobilo tārūn, televizoru vai radioaparatu tuvumā. Mobilie tārūnī, personalās bezvadu tārūnusistemas, televizori un radio izmanto Citation frekvences nekā icerce, bet elektromagnetiskie vilni, ko rada Wi-Fi produkti, tai skaita ši icerce, var radīt troksni audio vai video failos.

Tomér, tā kā radiosignāli var izklut caur skēršiem (koku, stiklu u. c.), ja nav izveidots drośibas iestatijums, var rasties talak noradītās problemas.

• Lanunpratiga tresa persona tisi partver radiosignalus, lai spiegojot uzzinatu saizas saturu.
• Nesankcioneta piekluve izraisa svarigas informacijas nopludi.
• Partvertas sazinas saturt tiek parrakstits un parraidits.
  Tiek izplatiti launpratigi datorvirusi, kas var iznicinat datus vai sistemas.
  Ja neizbēgama iemesla - Wi-Fi savienojuma spefikaciju - del rodas problema, mês neuznemamies nikadu atbildibu par nodaritajiem zaudejumiem.

Diktofona kopsana, izmantojot spirtu saturosudezinfekcjjas skidumu.

Diktofons tirams ar talak noraditajam vielam.

Izlietoto akumulatoru izmešanai
izmantojiet savā valsti pieejamās
atkritumu apsaimniekošanas un
savakšanas sistemas.

(DS-9500)

Lai noverstu iespejamus dzirdes bojajumus, ilgstoši neklausieties ierakstus skaji.

Ar so Olympus Corporation
apstiprina, ka DS-9500

radioiekartas tips atbilst

Direktivai 2014/53/ES.

ES atbilstibas deklaracijas pilnais teksts ir pieejams saja interneta adrese:

http://www.olympus-europa.com/

Ipatnejas enerijas absorbijas atruma pbaraude tika veiktacm attalumno kermena un galvas.

■lerakstisanas formats

DS2 (Digital Speech Standard Pro)
Lineara PCM (Pulse Code modulation - impulskoda modulacija)

MP3 (MPEG-1 Audio Layer3)

Atmina

Ilekseja NAND FLASH atmina: 2 GB

SD/SDHC karte: atbalsta no 4GB lidz 32 GB

• Dala no ieraksta dati neseja atminas apjoma tiek izmantota kā parvaldības zona, tādel faktiskais izmantojamais apjoms vienmerBUS nedaudz mazaks nekā paradītais apjoms.

Displejs

Izmers: 2,4 collas

Izskirtspeja: 240 × 320 pikeseli

Tips: TFT krasu LCD

Skalrunis

lebuvets 11× 15mm dinamiskais skajrunis

Maksimālā izejas jauda

320 mW (8 Ω skalrunis)

■ Maksimālā austiŋu izejas jauda

150 mV (atbilst EN 50332-2)

Bezvadu standarti

(tikai DS-9500)

IEEE 802.11 b/g/n/ac

2412-2472 MHz

5180-5320MHz

5500-5700MHz

5745-5825MHz

56 mW vai mazak

tikai lietosanai telpas (5180-5320 MHz)

Aparaturprogrammaturas versija 1.0 vai jaunaka

• Sazinas atrums un attalums var mainities atkaribā no apkartējiem apstakliem, piemēram, radiovides, skērsliem un uzstadiñas vides.

Drosiba
