LIETOŠANAS INSTRUKCIJA DED7943 DEDRA

1. Fotoatteli un raksti
   2, Informacijas par lietoanas instrukcjjas lietoanu
2. Ierices norikošana
3. Lietošanas ierobežojums
4. Tehniskie parametri
5. Darba sagatavošana
6. Pieslegsana pie elektroapgades
7. Ierices ieslegsana
8. Ierices lietosana
9. Kartejas apkalposanas riciba
10. Defekta paşa novērsana
11. Ierices komplektacija, gala piezimes
12. Montăžas zîmējuma elementu saraksts
13. Garantijas talons

Atbilstibas deklaracija - atseviskds documents Darba drošibas instrukcija - brošura pievienota iericei

UZMANIBU

Darba laikā ar ierici rekomendējam vienmēr ieverot pamatigus darba drošibas nosacijumus, lai izvairities no ugunsgreka, elektrības trieciena vai mehaniska ivainojuma.

Pirms ierices ekspluatacijas uzsašanas ludzam iepazities ar Lietosanas instrukciju. Ludzam saglabat Lietosanas instrukciju, darba drošibas instrukciju un Atbilstibas deklaraciju.

Lietosanas Instrukcijas rekomendaciju un noradijumu stipra ieverosana laus pagarinat Jusuierices darba laiku.

Atbilstibas deklaracija ir pievienta iericei ka atsevišks documents. Atbilstibas deklaracijas trukuma gadjumā ludzam kontaktéties ar firmu Dedra-Exim.

Kontaks:

DEDRA - EXIM Sp. z 0.o.

Visas tiestbas pasargatas. Sis izdevums ir sargats ar autortiesbu. Lietosanas Instrukcijas kopešana vai izplatīsana pilnīgi vai fragmentos bez Dedra-Exim firmas piekrišanas ir aizliegta.

Firma Dedra-Exim atstaj sev tiesibu veikt konstrukcijas-tehnikas izmainu, kā ari komplektacijas izmainu bez iepriešëja pazinojuma

Nomināla tabuliña

LIETOTO PIKTOGRAMMU APRAKSTS

PIEPRASIJUMS: PIRMS LIETOSANAS LUDZAM SALASIT INSTRUKCIJU!

PIEPRASIJUMS:IZMANTOT ELPCELU ATTIECIGUAIZSARDZIBU

PIEPRASIJUMS: LIETOT DZIRDES AIZSARDZIBAS LIDZEKLUS

PIEPRASIJUMS: LIETOT AIZSARDZIBAS BRILLES

BRIDINAJUMS: CITABISTAMIBA

INFORMÁCIJA PAR EIROPAS SAVIENÍBAS GALVENO NOTEIKUMU IVEROSANU

INFORMÁCIJA: IERICE IZGATABVOTA PRETUGUNS AIZSARDZIBAS OTRAJA KLASE

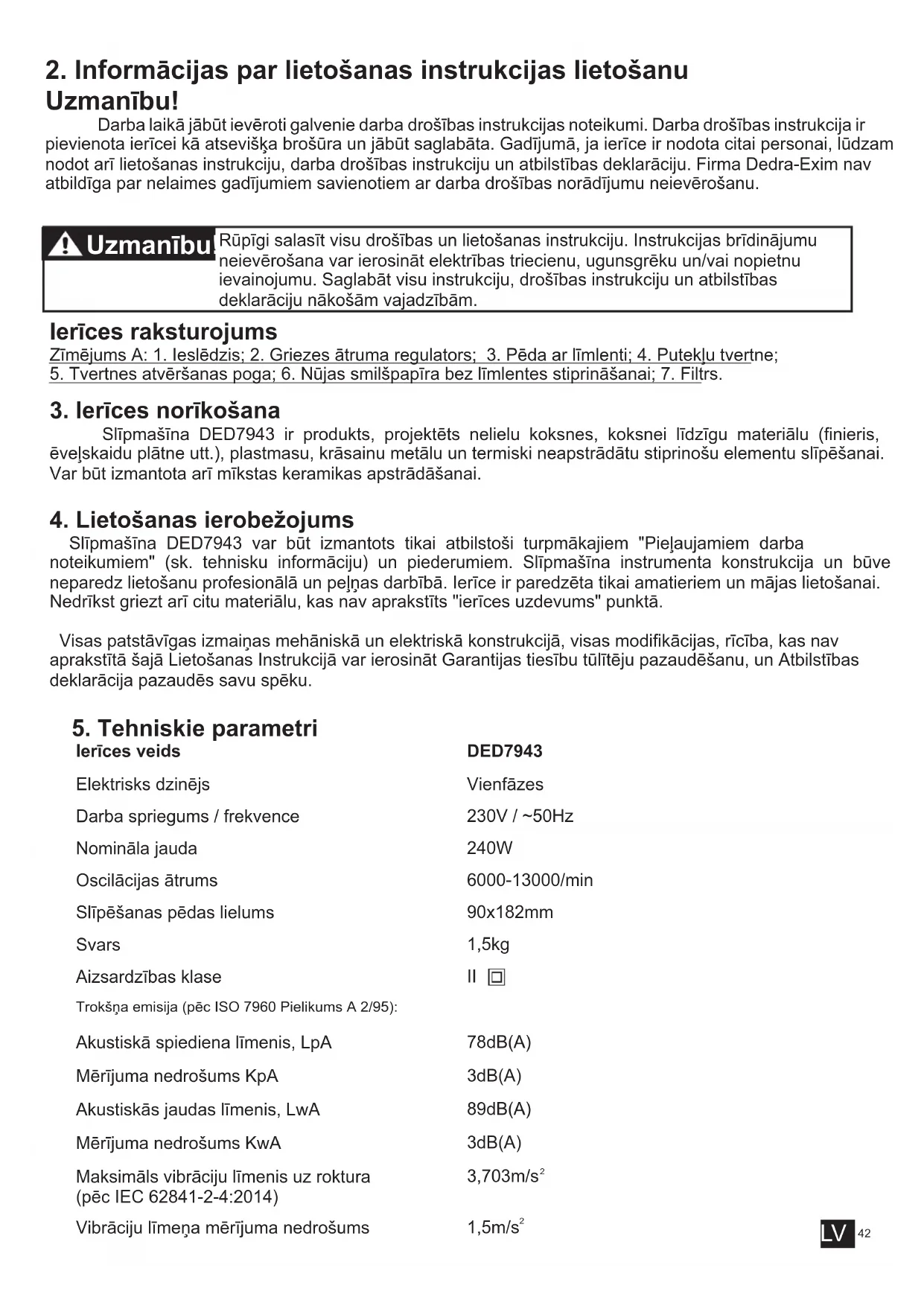

2. Informacijas par lietošanas instrukcjas lietošanu Uzmanibu!

Darba laikā jabut ieveroti galvenie darba droshibas instrukcijas noteikumi. Darba droshibas instrukcija ir pievienota ieri cei kā atseviska brosura un jabut saglabata. Gadijumā, ja icerce ir nodota citai personai, ludzam nodot ari lietoanas instrukciju, darba droshibas instrukciju un atbilstibas deklaraciju. Firma Dedra-Exim nav atbildiga par nelaimes gadijumiem savienotiem ar darba droshibas noradijumu neieverosanu.

Uzmanibul

Rupigi salasit visu drošibas un lietošanas instrukciju. Instrukcijas bridinājumu neieverošana var izerosinat elektribas triecienu, ugunsgreku un/vai nopietnu iveainojumu. Saglabāt visu instrukciju, drošibas instrukciju un atbilstibas deklaraciju nakošam vajadzibam.

lericesraksturojums

Zimejums A: 1. lesledzis; 2. Griezes atruma regulators; 3. Peda ar limlenti; 4. Putekju tvertne; 5. Tvertnes atversanas poga; 6. Nujas smilspapira bez limlentes stiprinasanai; 7. Filtrs.

3. lerices norikošana

Slipmasina DED7943 ir produits, projektets nelielu koksnes, koksnei lidzigu materialu (finieris, evelskaidu platne utt.), plastmasu, krasainu metalu un termiski neapstradatu stiprinosu elementu slipesanai. Var but izmantota ari mikstas keramikas apstradasanai.

4. Lietošanas iberobžojums

Slipmašina DED7943 var būt izmantots tikai atbilstoš turpmakajiem "Pielaujamiem darba noteikumiem" (sk. tehnisku informaciju) un piederumiem. Slipmašina instrumenta konstrukcija un būve neparedz lietošanu profesonā un pelnas darbībā. Ierice ir paredzēta tikai amatieriem un mājas lietošanai. Nedrikst griezt ari citu materialu, kas nav apraktits "ierices uzdevums" punktā.

Visas patstāvīgas izmainas mehaniskā un elektriskā konstrukcijā, visas modifikacijas, rīciba, kas nav aprakstīṭa šajā Lietosanas Instrukcijā var izerosināt Garantijas tiesibu tūlīteju pazaarāsnu, un Atbilstības deklaracija pazaarās savu spēku.

5. Tehniskie parametri

lerices veids	DED7943
Elektrisks dzinējs	Vienfazes
Darba spriegums / frekvence	230V / ~50Hz
Nomināla jauda	240W
Oscilácijas ātrums	6000-13000/min
Slīpēsanas pēdas lielums	90x182mm
Svars	1,5kg
Aizsardzības klase	II ☐
Trošna emisija (pćc ISO 7960 Pielikums A 2/95):
Akustiskā spiediena līmenis, LpA	78dB(A)
Mērijuma nedrošums KpA	3dB(A)
Akustiskās jaudas līmenis, LwA	89dB(A)
Mērijuma nedrošums KwA	3dB(A)
Maksimāls vibraciju līmenis uz roktura (pćc IEC 62841-2-4:2014)	3,703m/s2
Vibraciju līmena mērijuma nedrošums	1,5m/s2

PIEEJAMI DARBA NOSACIJUMI

S1

lerici var lietot tikai slegtas telpas, ar pareizi stradajosu ventilaciju.

6. Darba sagatavošana

Uzmanibu

Turpmakaprakstitu darbibu veikt ar atslegtoto elektroapgadi.

Pirms darba uzsaans pbaraudit erices stavokli - vai nav mehanisku bojajumu (ieplaisats korpuss, bojats darbariks vai barosanas vads) un piesarnojumu (nobloketi ventilacijas caurumi, piesarnti darbariki, kontaktdaksa un citi, kas var paslkitinat turesanu un/vai veikta darba kvalati). Gadijumā, kad tikst konstateti bojajumi vai piesarnojumi, defektu likvidet (notirit vai mainit elementu uz jaunu). Piesarnojumu atklašanas gadijumā to nonemt ar saspiestu gaisu vai tiru, sausu lupatiŋu.

lepriekšminētu bojāumu konstatësanas gadijumā:

Pec attiecigas smilspapira izlasianas piestiprinat to uz pidas, lai slegtu visu slipesanasPEDas platibu un papira caurumi sakritu ar PEDas caurumiem

• Smilspapiru, paredzetu stiprinasanai ar limlenti, pietiek pietuvinat saskaa ar ieprieksejo aprakstu undrosi piespiest.
• Smilspapiru, kas nav pielagots stiprinasanai ar limlenti, piestiprinat ar nujam. Lai to darit:

sagatavot papira lenti ar garumu 240~mm

atbloket nju papira stiprinasanai (A-6), atvelkot galus uz augsu un iebazot aiz pedu, pct tam uzmanigi atbrivot;

iebāzt vienu šauraku papira galu starp nuju un pēdu;

aizspiest nju uz papira un nobloket uz pedes izejas pozicijara;

nostiept no vienas puses nobloketur papiru uzPEDas un lidzigi noblokotrpu papira galu ar otro nuju.

UZMANIBU: Papirs jabut uzstadits drosi, paraleli pedai, un ta, lai slegtu visu PEDAS platibu. Ja pec piestiprinanas pirmaja turetajsmilspapirs nevar but ideali paraleli pielagots pedai, uzlabot papira poziciju turetaj. Smilspapira nostiepsana vai iztaisnosana bez stiprinasanas uzlabosanas pirmaja turetaj var izerosinat papira bojasanu un nepieciesamibu mainit to uz jaunu. Parak briva smilspapira stiprinasana var izerosinat ta bojasanu un nepieciesamibu mainit uz jaunu.

Iebazt puteklu tvertni uz izpludi (4).

UZMANIBU: Nerekomendeyam lietot smilspapiru bez ventilacijas caurumiem. Darbs ar tadupapiru bez caurumiem var ierosinat darba virmas apputinaesanu un veikta darba kvalitates pasliktinaesanu.

7. Pieslegsana pie elektroapgadi

Pirms ierices pieslegsanas pie elektroapgades parbaudit, vai elektroapgades spriegums atbilst raditam uz nominalas tabulinas.

lerices barosanas instalacija jabut veikta atbilstoşi galvenajam prasibam, kas attiecas elektroinstalacijam un ievero lietosanas droshbas prasibu Barosanas vada minimalais skersgriezums un drosinataja minimala vertiba atkarigi no icerces jaudas ir nodoti tabula.

lerices jauda [W]	Vada minimālais škērsgriezums [mm2]	C tipa drošinātāja minimālā vērtība [A]
<700	0,75	6
700÷1400	1	10
1400÷2300	1,5	16
>2300	2,5	16

Instalaciju var veikt tikai kvalificets elektromontieris. Pagarinataja lietošanas gadijumā pärbaudit, lui vada griezums nebūtu mazaks par no prasīta (sk. tabulu). Elektribas vadu novietot tā, lui darba laikā nevarētu to párgriezt. Nelietot sabojato pagarinatāju.

Periodiski pärbaudit elektribas vada tehnisko stavokli. Nedrikst vilkt elektribas vadu.

8. Ierices ieslegsana

Pec attiecigas darba sagatavoans (sk. instrukcijas 6. punktu) un pieslegans (sk. instrukcijas 7. punktu) ierici var iesegt ar iesledzeju korpusa augsejda (1) un uzsakt materiila apstradansu. Ierice var but izslegt apec iesledzega (1) parvietoanas uz poziciju "O".

Uzmanibu	Ja apstradāts materiās ir tik liels un smags, ka nevar but droši turëts rokā, to novietot uz gludas un stabilas virsmas, un ja nepiečiesami, arī piestiprināt, piem., ar spailēm.
Uzmanibu	Nedrīkst atlikt ieslēgto iceri. Pēc izslēgšanas pagaidīt, lai dzinējs apstātos pilnīgi.

9. Ierices lietošana

Slipmasina DED7943 ir paredzeta darbam ar sausiem un neelastigiem materialiem, piem., koksne, koksnei lidzigi materiali, plastmasa utt., sakara ar darba specifiku (vibracijas) darbs ar elastigiem un/vas mitriem materiali. var but neefektivs.

Nedrikst aizmirst, ka vibracijas, lidz 13000 minute, parvietojas uz apstradatu materialu, generesot trokni. Ta ir normals efekts.

Slipeshana

Pec darba sagatavošanas (sk. instrukcijas 6 punktu) un attiecīga papīra izlasīsanas (katrs smilspapīrs ir apzimēts uz stiprināsanas puses; smilspapīrs ar zemaku numuru slipe ātrak, bet var atstat skrambas; koksnes slipešanai rekomendējam lietot smilspapiru ar graudainumu lidz 400) slipešana var but uzsākta. Pec ierices ieslegšanas un pēdas ar papiru pietuvināsanas pie materiaíla slipešanas uzsāks. Ierici laideni parvijetot pa apstrādatu materiaílu, viegli piespiežot. Slipešanas laikā kontrolēt, láu uzgalis būtu vienmerīgi piespiest pie materiaíla ar visu virsmu. Pec slipešanas pabeigšanas nonemt uzgalu no materiaíla un izslęgt ierici.

Nedrikst veikt "mitru" slipesanu. Elektroinstrumenta kontaks ar üdeni var icosinat elektribas triecienu. Slipesanas laikā lietot elpceju pretputekju aizsardzibu.

Darba pabeigšana

Pec darba pabeigstanas izslegt ierici, parvietrojot iesledzeyu uz poziciju "O". Pec slipesanas pabeigstanas atslegt ierici no elektribas ligzdas, nonemt smilspapiru no PEDAS (turesot papira sturi un uzmanig atraujot, lai nebojatu pedas slani), iespjamus puteklu netirumus nonemt ar saspiestu gaisu vai sausu, mikstu lupatiu.

10. Kärtējas apkalposanas rīcība

Smilšpapīra mainīsana

Versija ar limlenti: Sakampt smilspapira sturi un uzmanigi atraut no pidas, lai nebojatu PEDASIANI.
Versija bez limlentes: Atbloket nju papira stiprinasanai (A-6), atvelkot galus uz augsu un iebazot aiz pedu, pec tam uzmanigi atbrivot un nonemt papiru.

Jauna smilšpapīra montāza - saskaā ar aprakstu puncttu "6. Darba sagatavošana".

Puteklu tvertnes iztuksošana

Periodiski (atkarigi no apstradata materiala veida un lietota smilspapira gradacijas) iztuksot tvertni. Lai to darit (saskaara ar zim. B):

pagriezt tvertni uz kreisu aksa atbrivošanai (uz ap 5^

nonem tvertni no iscaurules,

virs tvertnes piespiest pogu (5), lai atvert tvertni ar putekliem,

izbert vail izsukt puteklus, nonemt un notirit filtru (6).

UZMANIBU! Esiet uzmanigi uguns avota tuvumā - putekji ir loti viegli uzliesmojosi.

Pec iztuksoanas uzstadit filtru, slegt tvertni un iebazt to uz iscaurules, pec tam pagriezt uz labu lidz noblokeesanai.

Transports

Elektroici un citrus elementus, nosauktus komplektacija, kopar lietoanas instrukciju transportet tiru, slegtu originala iepadokum (kopar aizpildes materialu), lai nebutu pakjauta apkartnes nelabveligiem apstakliem, piem.: mitrums, atmosferiski nokrisni, augsta temperatura (vairak par 50^ ), spiediens, kas var deformet rupniecisku iepadokumu un citi, kas var negativietekmet uz iepadokumu vai ta saturu.

Glabăšana

Elektroierici un citrus elementus, nosauktus komplektacija, kop a lietoanas instrukciju glabat tiu, slegtu originala iepadokum (kop a aizpildes materialu), lai nebutu paklauta apkartnes nelabveligiem apstakliem, piem.: mitrums, atmosefriski nokrijsni, augsta temperatura (vairak par 50^ ), spiediens, kas var deformet rupniecisku iepadokumu un citi, kas var negativi ietekmet uz iepadokumu vai ta saturu.

Elektroierici glabat berniem un dzivniekiem nepieejama vieta.

Pirms kartejas lietoanas rikot atbilstoşi procedurai, aprakstitai 6.punktā: Darba sagatavošana, un pärbaudit, vai nav nepiečesami veikt konservacijas darbū, aprakstitu 10.punktā: Kartejas apkalposanas riciba.

11. Defekta paşa novérşana

Problēma	Cēlonis	Risinājums
Mašīna nefunkcione.	Elektrības vads nav pareizi pieslēgts vai ir bojāts. Elektrības ligzdā nav sprieguma Bojāts ieslēdzējs.	Piespiest kontaktdakšu dzilāk elektrības ligzdā, pārbaudī barošanas vadu. Pārbaudī spriegumu ligzdā, pārbaudī, vaidrošinātājs nav bojāts. Mainīt ieslēdzēju uz jaunu.
Dzinējs pārkarsēs.	Nosalēgti ventilācijas caurumi.	Notīrīt ventilācijas caurumi
Mašīna strādā ar traucējumu.	Noberzti dzinēja gultni	Nodot ierīci remontam.
Ierīce neslipē	Pārnesuma defekts.	Nodot ierīci remontam.

12. Ierices komplektacija, gala piezimes

Komplektacija

1.Oscilacijas slipma'sina DED7943
2. Puteklu tvertne ar filtru
3. Smilispapirs (1 gab.)

13. Montăžas zimejuma elementu saraksts

1	Kreisais korpuss	16	vads	31	Skrūve
2	Novirzītājs	17	Termocaurule	32	Pēda ar līmlienti
3	Filtra korpuss	18	lebāzējs	33	Ekscentrikis
4	Filtra aizmugures segums	19	Stators	34	Skrūve
5	Filtrs	20	Gultnis	35	Skrūve
6	Blīvējums	21	Suku turētājs	36	Apgriezienu regulētājs
7	Paliktnis	22	Suku turētāja plakstiŋa	37	Gultnis
8	turētājs	23	Elektrografita suka	38	Turbīna
9	Skrūve	24	Rotors	39	Labais korpuss
10	leslēdzēja poga	25	Pins	40	Skrūve
11	leslēdzis	26	Izsviedējs	41	Savienojums
12	Vadu turētājs	27	Balstenis	42	lebāzējs
13	Skrūve	28	Stiprinošā atspere	43	Barošanas vads
14	Gultŋa pārsegs	29	Alumīnija pēda	44	segums
15	Filtrs pret traucējumiem	30	Gultnis	45	Skrūve
				46	Smilšpapīrs

Garantijas Talons

Pardevēja zīmogs

Datums un paraksts

Kataloga Nr:

Nosaukums:

Partijas numurs:

legadatajam precem pieskirta garantija neatccl, neierobezo un uz laiku neaptur Pirceja tiesibas, ko nosaka tiesibu akti par iegadato precu defektiem.

Garantijas nosacijumi

1. Garantējam, ka Produkts darbosies atbilstoši Lietošanas instrukcijā aprakstitajiem tehniskajiem un ekspluatacijas nosacijumiem. Garantija ir spekā 24 menešus no šaj dokumenta noradīta produkta iegades datuma. Garantija ir spekā visā Latvijas Republikas un ES teritorija. Katra valsti ese so apkalpošanas centru adreses pieejamas majas lapā www.dedra.pl.
   Ja attiecigajā valsti nav apkalposanas centra, garantijas sniedzêja pienakumus uznemas centralais apkalposanas serviss. Pretenzijas par kvalati jaiesniedz rakstveidā lidz garantijas termina beigam.
2. Garantijas sniedzeyam ir tiesibas izvelties garantijas perioda iesnietgo pamatoto garantijas prasibu apmierinanas veidu (bezmaksas remonts, produkta nomai gn pret jaunu vaiatteiksanas no liguma).
3. Garantija ir spekā tikai bojajumiem, kas paradijusies garantijas perioda un radušies pardotā produkta materialu defektu vai razošanas braka del.
4. Garantijas perioda konstatetos defektus DEDRA-EXIM novers ne velak ka 14 darba dienu laikana dieñas, kad ierie nogadata apkalpoşanas centra. Remonts var aiznemt ilgaku laiku, ja nepiecesams pasutit rezerves dalas, par ko tiek pazinots lietotajam
5. Produkts janogadā tirdzniecības centra. Pretenzija tiks izskatīta tikai, ja:
6. iesniegts pareizi aizpildits Garantijas talons;
7. iesniegts pirkumu apliecinooss dokuments, kurā norādīts iegādes datum (piem., kases Čeks, PVN rēkins),
8. nodots pilinibā nokomplektēts produits kā norādīs Lietošanas instrukcijas sadāla „Komplektacija".
9. Garantija nav spekā, ja bojajums radies:
10. izmantojot ierici tam neparedzetam merkim vai neatbilstoşi lietoşanas instrukcjial;
11. parsniedzot pielaujamas slodzes, kā del bojats motors, mehaniskas piedzinas vai Citationes dalas;
12. nepilnvarotām personām veicot remontu vai
13. izmainotierices konstrukciju;
14. āreju faktoru un iedarbības vai vides piesārŋojuma rezultātā, izraisot mehāniskus, fiziskus vai kīmiskus bojājumus;
15. nepiemerotu detalu vai nepareizas aprikojuma uzstadisanas, neatbilstošu smervielu, ellu vai citu apkopes materialu izmantošanas del.
16. Garantija netiek piemerota dalam, kas ekspluatacijas laikabdiski nolietojas: termiskajiem drosinatajiem, elektriskajam grafita birstittem, piedzinas trosem, trapecveida siksnam, instrumentu rokturiem, elektroieriuc darba uzgaliem (ripzagiem, urbjiem, frezem un tml.).
17. Ierices ražotaja identifikacijas plaksnitei jabut salasamai. Pretenzija par kvalitati noraditajai precei jabut pasargatai no bojajumiem transportejot. Ja iespejams, nodot originalaja iepakojuma.

Pirceja Apliecinajums

Ar garantijas nosacijumiem iepazinos un to apliecinu ar savu parakstu:

DEDRA EXIM Sp. zo.o.
05-80 0 Prusz kow ul.3 Maja 8
tel: [phone]
fax: [phone]
http://www.dedra.pl
e-mai l: info@ dedra.pl

PIEZIMES P AR VEIK TO REMONTU

Nr. p.k.	Produkta nodošanas remontă datums	Remonta datums	Remonta apjoms, remontdarbu apraksts	Remonta veicēja paraksts
