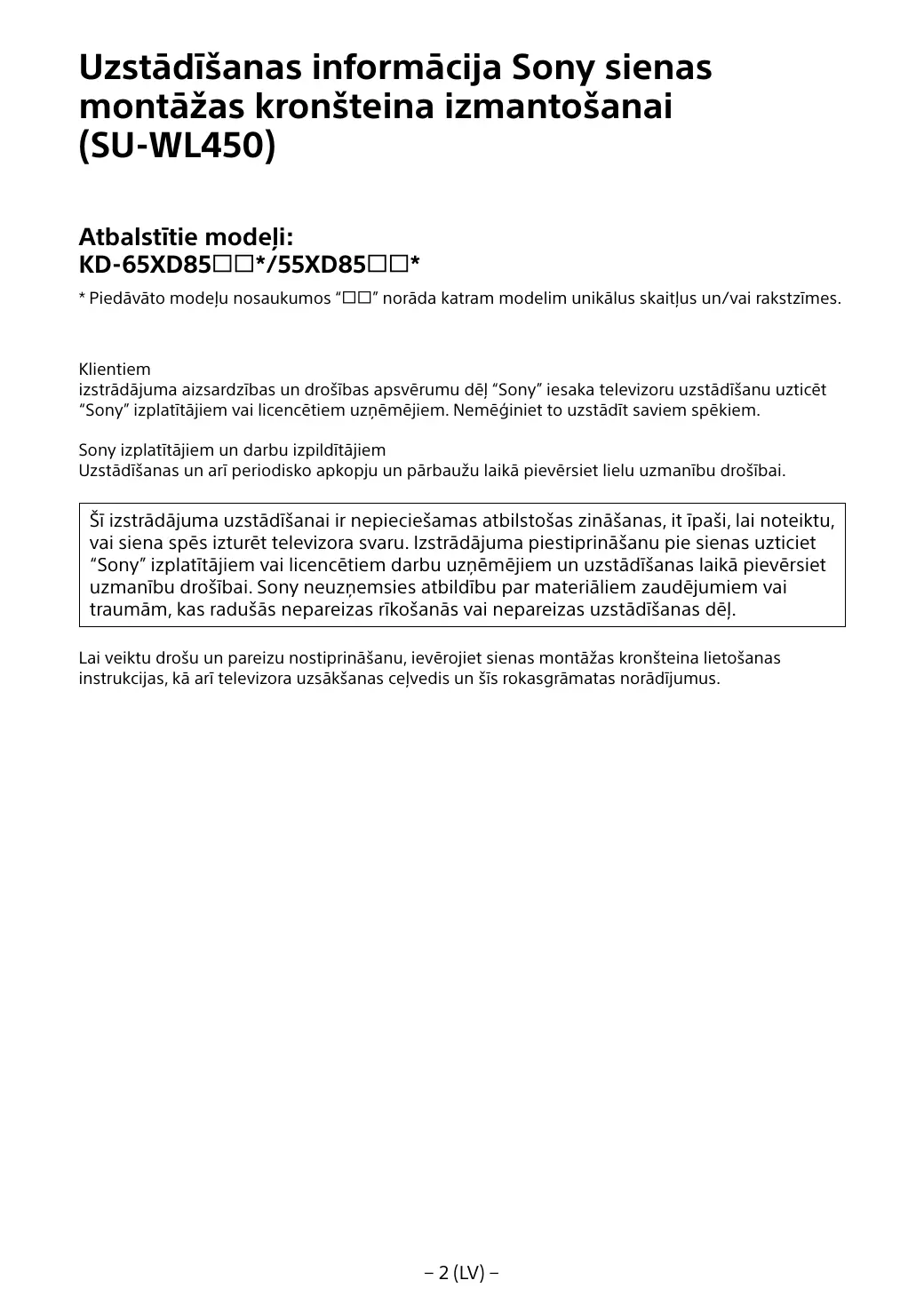

LIETOŠANAS INSTRUKCIJA KD-75XD8505B SONY

Uzstādīšanas informācija Sony sienas montāžas kronsteina izmantošanai (SU-WL450)

Atbalstitie modeli: KD-65XD85□*/55XD85□*

• Piedāvātō modelu nosaukumos “□□” norāda katram modelim unikālus skaitlus un/vai rakstīmes.

Klientiem

izstrādājuma aizsardzības un drošības apsvērumu dé! "Sony" iesaka televizoru uzstādišanu uzticēt "Sony" izplatitājiem vai licencētiem uznešēmiem. Nemēginiet to uzstādīt saviem spěkiem.

Sony izplatitajiem un darbu izpilditajiem

Uzstadi'anas un ari periodisko apkopju un pbaru za laikai pieversiet lielu uzmanibu drošibai.

Ši izstradājuma uzstādīšanai ir nepieciesḥamas atbilstoṣas zināsanas, it ipaşi, lui noteiktu, vai siena spēs izturet televizora svaru. Izstradājuma piestiprināsānupie sienas uzticiet "Sony" izplatitājiem vai licencētiem darbu uzneḥemējiem un uzstādīsānas laikā pievērsiet uzmanibu drošibai. Sony neuznemssies atbildibu par materialieli m zaudejumiem vai traumām, kas radusās nepareizas rikošanās vai nepareizas uzstādīsanas del.

Lai veiktu drošu un pareizu dostiprinăšanu, ieverojiet sienas montăžas kronsteina lietoşanas instrukcjias, kā ari televizora uzsakšanas celvedis un šis rokasgramatas noradijumus.

Drosiba

Pateicamies, ka iegadajaties so izstradajumu.

Sajā rokasgrāmata paskaidrots, kā pareizi apieties ar izstrādājumu un kas jānem vērā, lai izvairitós no negadijumemi. Rūpī gī Izsiet šo rokasgrāmatu un izmantojiet izstrādājumu pareizi. Saglabajiet šo rokasgrāmatu, lai vajadzibas gadijumā varetu to ārskatit.

Visi "Sony" izstradajumi ir raditi, domajot par doshibu. Taçu, ja izstradajumsiekizmantots nepareizi, jus varut gunt nopietnas traumas, kuras rada uguns, stravas trieciens un ieriecs apagasnas vai nokrisana. Noteiki everojiet dosribas norades, lai izvairitos no sadiem negadijumiem.

UZMANIBU!

Specializeti izstradajumi

Sis sienas kronsteins paredzets lietošanai ar noteiki tem videziorium. Lai noskaidrotu par iespju izmantot kronsteinu montažai pie sienas, skatiet ša videzora atsaues rokasagramut.

Uzticiet uzstādīsànu licencētiem ligumstrādniekiem un raugieties, lai uzstādīsanas laikā tuvumā neatrastos mazi bērni.

Ja kronsteins stiprinasani pie sienas vaitelevizars nav uzaditi pareizi, rodas talaknoradito negadijumu risks. Uzadisiansunoteikti uzticiet licencetiemligumstradniekium.

• Televizitors var nokrit un radit jums nopietnas traumas, piemeram, nobrazumus vai luzumus.
  Ja siena, pie kuras piestiprinats kronsteins, ir nestabila, nelidzena vai tav nav perpendiculara atticibea pret gridu, icerve var nokritn ur radit jums traumas vai materialus zaudejumus. Sienai jaspj noturét svars, kas ir vismaz āteras reizes lielaks par televisiona svaru. (Sava televisiona svaru skiat televisiona atsaues rokasgramata.)
  Ja kronsteins pie sienas nav pienacigi piestiprins, konstrukcija var nokrist un radit jums traumas vai materialus zaudejumus.

Televizora pärvietošanu vai nonemšanu no kronsteina noteikti uzticiet licencētiem ligumstradniekiem.

Ja televizoru parrieto vai nonem nelicencetas personas, tas var nokrist un radit traumas vai materialus zaudejumus. Televizors ir janes vai janonem no kronsteina vismaz diviem cilvekiem.

Kad televizors ir piestiprinats pie kronsteina, neizskruvejiet skruves u. c.

Pretejā gadijumā televizors var nokrist un radit traumas vai materialus zaudējumus.

Nepárveidojiet sienas kronsteina detalias.

Pretëjā gadijumā sienas kronsteins var nokrist un radit traumas vai materialus zaudējumus.

Pie kronsteina piestipriniet tikai tam paredzetas icerces.

Sis sienas kronsteins ir paredzets lietošanai ar noteiktam iericem. Uzstadot neapstiprinatas ierics, tās var nokrist vai saluzt un radit jums traumas vai materiulus zaudejumus.

Uz kronsteina atjauts balstit tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augsu/leju.

Pretëjā gadijumā televizors var nokrist un radīt traumas vai materialus zaudējumus.

Neatspiedieties pretelevizoru vainekarajieties pie ta.

Neatspiedieties pret televizoru vai nekarajieties pie tā, jo ts var uzkrist jums virūs un radī nopietnas traumas.

UZMANIBU!

Neieverojot tālak noradītās instrukcijas, jums var rasties traumas vai materiālizaudejumi.

Tirov vai veicot apkopi, nepielietojiet parak daudz speka.

Darbojoties ar televizora augspusi, nepieliietojiet päråd kauds speka. Pretëjā gadijumä televizors var nokrist un radit traumas vai materiulls zaudejumus.

Noderīga informācija

Ja televizors pie sienas kronsteina ir piestiprinats ilgu laiku, atkaribā no sienas materiaíla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlimēties tapetes.
- Kad sienas konsteins tiek nonents, siena paliek skruvca aururi.
- Nelietojiet sienas kronsteinu vietās, kur uz to var iedarboties mehaniskas vibracijas.

Sienas kronsteina uzstadišana

Informacija "Sony" izplatitajiem

BRIDINAJUMS!

Talakās instrukcijas paredzētas tikai "Sony" izplatitājemi. Noteikti izlasiertiepiereknsoradito drośibas informaciju un ieverojrotrośbu, kud uzstadāt, apkopjat vāi pārbaudāt šo izstradājumu.

Neuzstadiet sienas kronšteinu vietas, kur televizora sturi vai sani pēc tam atradīsies nost no uzstādīsanas virsmas.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradisies nostr no uzstdisanas virmas, piemeram, pie kolonnas. Ja cilveks vai prieksmets uzgrudisies televizora saniem vai sturim, kas atrodas nosit no virmas, var rasties traumas vai materiai zaudejumi.

Neuzstadiet televizoru virs vai zem gaisa kondcionētāja.

Jauz tevizora nonak udens vui uz to ilgstoši tiek pusta gaisa plusma no kondiconetāja, var rasties uguans vai stravas trieciina risks vai tevizors vani sakt darboties nepareizi.

Noteikti uzstadiet sienas kronsteinu pareizi un ieverojiet norades šajā rokasgrāmata.

Ja kāda no skruvēm ir vaīgā vai izkritusi, sienas konsténs var nokrist a radī traumas vai materiāus zauδejumus. Noteiki tizmantojiet sienas materiālam atbilstigas skruves un pareizi uzstadiet izstradajumu, izmantojot Ātetas vai vairak 8 mm diametra skruves (vai lidzverītigas).

Piegadatās skruves un
stiprinājuma detalas
izmantojet pareizi, kā
norādīts šajā lietošanas
rokasgrāmata.
Izmantojot cites
detalas, televizors var
nokrist un tikt bojats
vai radīt traumas.

Kronšteinu samontējiet, ievěrojot lietošanas rokasgrāmata norādito procesu.

Ja kada no skruvem ir valjiga vai izkritusi, televizors var nokrist un tinkt bojats vai ari radit traumas.

Kartigi pievelciet skruves paredzêtajas vietas.

Pretëjā gadijumā televizors var nokrist un tikt bojats vai ārī radit traumas citiem.

Televizoru uzstādiet uz sienas, kas ir gan perpendiculara attiecibā pret gridu, gan lidzena.

Pretëja gadijumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstadits, ciesi nostipriniet vadus.

Ja cilveki vai prieksmeti sapises vados, tas va radit traumas cilvekiem vai bojat televizoru.

Nesaspiediet mainstrāvas vadu vai savienojuma kabeli.

Ja mainstravas vads vaid savienojuma kabelis
ir iespiests starp kronsteinu un sienu var ar speku tiek locits vaid verps, ieksejie vadi var atsegties un radit issavienojumu vai strvas caursiti. Tas var izraisit aizdegshanos vail strvas triecenu.

Skrüves kronsteina piestiprinăšanai piesienas nav ieklautaskomplektă.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materialam un Uzbekvi.

Televizora piestiprinăšana pie sienas

Uzstadi'anas process katram televizoram in atskirigs.

Noteikti novietojiet izskruvetas skruves drosa, berniem nesasniedzama vieta.

Sagatavošanās uzstādišanai

• Pirms uzstādīsanas jau sameklejiet televizora atsaues rokasgrāmatas.
• Vel pirms detalu montesanas parliecinieties, vai jums ir krustveida skruvgriezis, kas der attiecigajam skruvem.
• Pärbaudiet televizora uzstadišanas poziciju.
• Sagatavojiet Četras vai vairak 8 mm diametra skruves un vienu 5 mm diametra skruvi vai lidzvertigas (nav ieklautas komplekta). Izvelieties skruves, kas piemērotas sienas materiālam.

Detaju pārbaude

Komplektā ar SU-WL450

• Pärbaudiet, vai iekjautas visas detalias.

A Pamatne (20) (1)	B Trisis (2)
C PSW 6x20 (4)	D PSW 4x20 ar ieliktni (2)
E Starplika (20) (2)	F Saite (1)
G Bukse (20) (M4) (2)	H PSW 4x20 (2)
I Pamatnes adapteris (2)	J PSW 4x10 (8)
K Starplika (60) (2)	L PSW 6x50 (2)
M Bukse (M4) (2)	N PSW 4x50 (2)
O Sienas montăžas stiprinăjums (S) (2)	P Starplika (2)
Q Plăksne (1)	R PSW 5x12 (1)

Komplektä ar televizoru (piestiprinats aizmugure)

Kabela turetajs (1)

Uzstādīsanas vietas izvēle

1 Izvlieties uzstadijanas vietu.

Pärbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar Četrkāršu televizora svaru.

Skatiet turpmak noradito tabulu televizora uzstadiisanai pie sienas. Televizora svaru skatiet televizora atsaues rokasgramata.

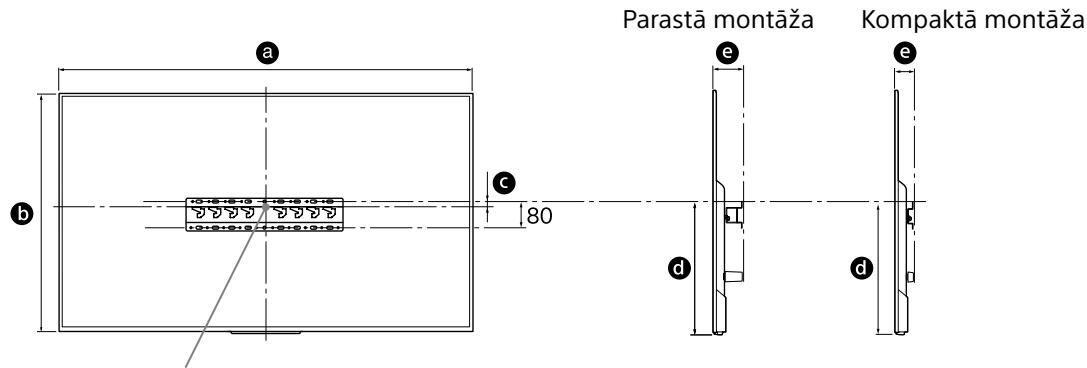

Ekrāna centralais punkts

Mervieniba: mm

Modejana nosaukums KD-	Displeja izmēri		Ekrāna centra izmērs	Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
65XD85□□	1454	842	56	483	102	60
55XD85□□	1231	717	129	494	102	60

Piezime

• Izmēri tabula var nedaudz mainities atkarībā no uzstādīsanas.

Starp televizoru un griestiem vai sienes izvirzijumiem janodrošina pietiekami daudz brivas telpas, kā parādīts tālak.

Mervieniba: mm

Lai nodrošinatu atbilstošu ventilaciju un novérstu netirumu vai puteklu uzkrāsanos, rikojieties šadi:
- Nenovietojiet televizoru plakaniski, neuzstadiet to otradi, atmuguriski vai saniski.
- Nenovietojiet televizoru uz skapja, paklaja, gultas vai skapi.
Neparklajiet televizoru ar audumu, piemeram, aizkariem, vai tadiem prieksmetiem, ka, piemeram, avizes.
- Neuzstadiet televizoru atbilstoši zemāk redzamajam attelam.

Gaisa cirkulacija tiek bloketa.

Piezime

Ja velaties vadus vadit caur sienu, izveidojiet siena curamu un ievietojiet vadus pirms uzstadiñas. Lai nesaspiesti vadus, izveidojiet siena curum undaedaudz sanus no pamatnes (20) A, pamatnes adapteris 1 un starplikas (20) E, starplikas (60) K perimetra.

2 Izvēlieties, kā piestiprināt ierici pie sienas. Attalumu no televizora aizmugures lidz sienai izvēlieties atbilstīgi tālakajiem norādijumiem.

2-a Standarta stiprinājums

2-b Plānais stiprinājums

Skatiet 1. darbibas tabulu.

BRIDINAJUMS!

Ja atlisa 2-b. iespja, bus ierobezota piekluve aizmugures ligzdam.

3 Pamatnes pārejas uzstādīsanas vietu skatiet turpmākajā tabulā. Ja izveleta 2-b. iespeja, izlaidiet šo darbūb.

Modela nosaukums KD-	Åka atrašanās vieta
65XD85☐☐	b
55XD85☐☐	c

Uzstadiet pamatnes adapteri ① Izmantojot skruvi (PSW 4x10) J, pamatnei (20) A; izmantojot so metodi, ja izveleta 2-a.

4 Izvēlieties, kurās viētās skruvēsit skruves, lai piestiprinātu pamatni (20) A.

Skatiet specifikacijas 12. lapa.
Ja atlasita 2-a. iespeja, izmantojiet pamatnes adaptertera ① atveres.

BRIDINAJUMS!

• Sienai, pie kuras stiprināsit televizoru, jaspēj noturēt svaru, kas vismaz Četras reizes parsniedz televizora svaru (Sava televizora svaru skatiet televizora atsauces rokasgrāmata.).
• Nosakiet tās sienas izturibu, pie kuras stiprināsit televizoru. Ja vajadzigs, pastipriniet sienu.

Pamatnes piestiprinăšana piesienas

• Izmantojet Četras vai vairak 8 mm diametra skrūves vai lidzvertīgas (nav ieklautas komplektā).
• leskrüvejiet Četras skrūves pamatnes adaptera ① atverēs, ar pamatni (20) ④ (tikai 2-a).
• Pamatni (20) ④ uz sienas uzstadiet horizontali.

Sagatavošanās televizora uzstādīsanai

1 Izskruvejiet televizora aizmugure esosas skruves.

KD-65XD85□□

KD-55XD85□□

2 Piestipriniet sienas montažas kronsteina stiprinajuma elementus. Pärbaudiet stiprinajuma elementus, skatot 5. lappuse sadalias "Detaju pärbaude" nodalu "Komplektar SU-WL450".

Piezime

Ciesz pieskruevjiet stiprinajuma elementus.
- Ja tiek izmantots elektriskais skrüvgriezis, iestatiet griezes momentu uz apm. 1,5 Nm {15 kgf/cm}.
Noteikti uzglabajiet neizmantotos elementus droša vietā turpmakai lietosanai. Saglabajiet šo rokasgramatu turpmakām uzzinam.

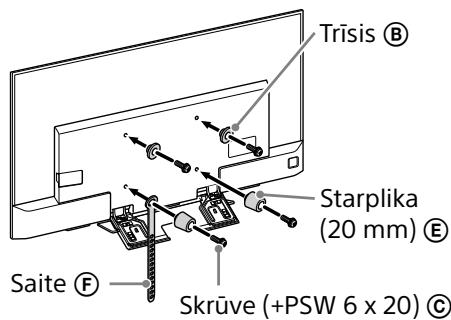

Parastā montāza (2-a)

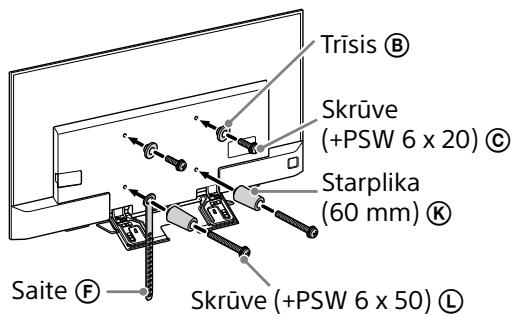

Kompaktā montāza (2-b)

Piezime

• Izmantojot šada veida montăžu, nevarësit lietot dažas televizora aizmugure esosăs pieslëgumvietas.

3 lespraudiet televizorā vajadzigo(-os) kabeli(-us).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebux iespjams savienot. Skatiet televizora komplektacija iekauto atsaues rokasgramatu.

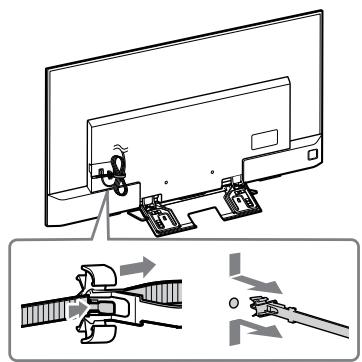

4 Atvienojiet kabela turetaju (iekjauts televizora komplekta). (tikai modelim KD-65XD85□□)

5 Satiniet kabelus.

Modeliem KD-65XD85□□: iestipriniet kabela turetaju kādā no iekšejam atverēm.

Piezime

Kabelu iestradāsanu siena uzticiet licencētam ligumstradniekam.
- Pirms stiprinat televizoru pie sienas, satiniet visus savienojuma kabelus, lai neuzkaptu uz tiem.

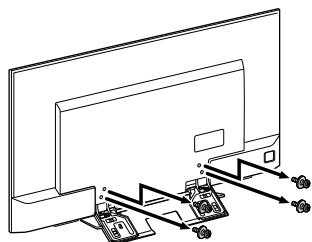

6 Atvienojiet no televizora galda stativu.

Televizora piestiprinăšana pie sienas

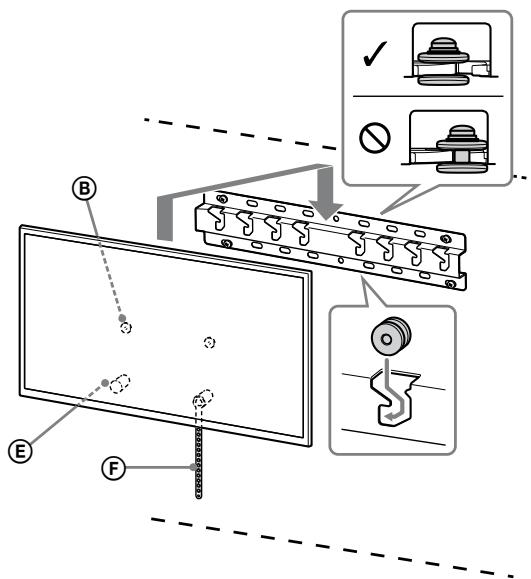

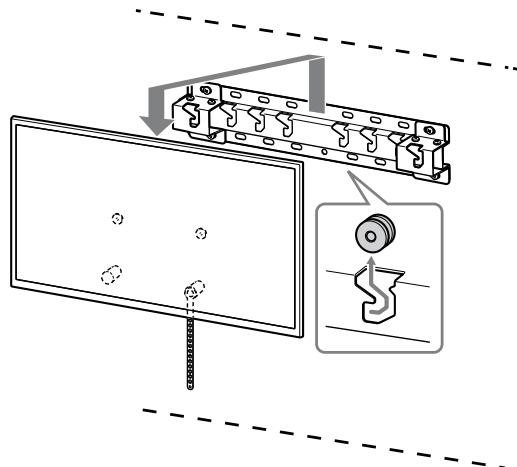

1 Uzstadiet televizoru uz pamatnes.

Lai uzzinatu, kur uz pamatnes jaatrodas trisiem (B), skatiet sadalias "Uzstadianas vietas izvele" 3. darbibu 6 lappuse.
- Turiet televizoru cieši ar abam rokām un uzmanīgi savienojiet televizora aizmugurē piestiprinātos trišus ⑧ ar pamatni tā, lái tie pareizi iegultu caurumos.
- Pec televizora uzstadijanas pie sienes pārbaudiet, vai triši (B) ir cieši piestiprināti pamatnei vai pamatnes adapterim.

2-a

2-b

BRIDINAJUMS!

• Nedaudz pavelciet televizora apaksdalu savā virziena, lai pārliecinātos, ka tā nekustas. Ja jutama kustiba, televizors nav pareizi piestiprinats, un saite fē vélreiz ir cieiš jiapiestiprina pie sienas.

Pärliecinieties, vai uzstādīsana veiksmīgi pabeigta

Pärliecinieties par tālako.

• Trisi (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera.
• Vads un kabelis nav savērpts vai saspiests.
• Saite (F) ir stingri nostiepta.

BRIDINAJUMS!

Ja mainstrāvas vads tiek novietots nepareizi, var rasties issavienojums, kas var izraisit aizdegşanos vai stravirus triecienu. Drošibas labad noteiktiparliecinieties, vai uzstadiśana paveikta pareizi.

Cita informação

Nonemot televizoru, veiciet uzstadisanas daribbas pretejara seciba.

BRIDINAJUMS!

Lai televizoru nonemtu ir vajadzigi vismaz divi cilveki.

Specifikacijas

Izméri: (aptuveni) [mm]

a :100

b : 200

c :300

d : 80

e :400

f :480

g :100
