BG Installatie-informatie

Installatie-informatie voor de Sony-wandmontagesteun (SU-WL450) Ondersteunde modellen: KD-65XD85*/55XD85* * In de werkelijke modelnamen staan in plaats van "" nummers en/of letters die voor elk model anders zijn.

Aan de klanten Om het apparaat te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie te laten installeren door een Sony-dealer of een erkende installateur. Probeer de installatie niet zelf uit te voeren. Aan Sony-dealers en installateurs Let goed op de veiligheid tijdens installatie, periodiek onderhoud en inspectie van dit product.

Voor de installatie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de televisie te dragen. Laat de installatie van dit product aan een muur uitvoeren door een Sony-dealer of een erkende installateur, en let goed op de veiligheid tijdens de installatie. Sony kan niet aansprakelijk worden gesteld voor schade of letsels als gevolg van een onjuiste behandeling of installatie. Om de veiligheid en een degelijke installatie te verzekeren, volgt u de gebruiksaanwijzing van de wandmontagesteun, de beknopte gids van uw televisie en de instructies in deze handleiding.

Veiligheid Bedankt voor uw aankoop van dit product.

Aan de klanten Om dit product te kunnen installeren is afdoende deskundigheid nodig. Besteed de installatie uit aan dealers van Sony of aan bevoegde installateurs, en schenk tijdens de installatie speciale aandacht aan de veiligheid. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen, een onjuiste installatie of de installatie van een ander product dan het opgegeven product. Uw wettelijke rechten (indien van toepassing) worden niet aangetast.

Aan Sony-dealers Om dit product te kunnen installeren is afdoende deskundigheid nodig. Lees deze gebruiksaanwijzing aandachtig door zodat u de installatie veilig kunt uitvoeren. Sony is niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of een onjuiste installatie. Geef deze gebruiksaanwijzing aan de klant nadat het product is geïnstalleerd. In deze gebruiksaanwijzing wordt beschreven hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die vereist zijn om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aandachtig door en gebruik het product op de juiste manier. Bewaar deze gebruiksaanwijzing voor toekomstig gebruik. Bij het ontwerpen van producten houdt Sony rekening met de veiligheid. Als de producten onjuist worden gebruikt, kan dit echter ernstige letsels veroorzaken als gevolg van brand, elektrische schokken, omvallen of laten vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijke ongevallen te voorkomen.

OPGELET Opgegeven producten Deze wandmontagesteun is geschikt voor gebruik met de opgegeven tv's. Voor televisies verwijzen we naar de referentiehandleiding om na te gaan of de wandmontagesteun kan worden gebruikt.

WAARSCHUWING Als u de volgende voorzorgsmaatregelen niet in acht neemt, kan dit leiden tot ernstige verwondingen of zelfs de dood ten gevolge van brand, elektrische schokken of het laten vallen van het product.

Besteed de installatie uit aan bevoegde installateurs en houd kleine kinderen uit de buurt tijdens de installatie. Als de wandmontagesteun of de tv niet correct wordt geïnstalleerd, kunnen de volgende ongelukken zich voordoen. Zorg ervoor dat de installatie wordt uitgevoerd door bevoegde installateurs.  De tv kan vallen en ernstige letsels veroorzaken, zoals kneuzingen of breuken.  Als de muur waaraan de wandmontagesteun wordt bevestigd onstabiel of ongelijk is of niet loodrecht op de vloer staat, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg. De muur moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen. (In de referentiehandleiding van uw televisie vindt u het gewicht van uw televisie.)  Als de wandmontagesteun niet stevig genoeg aan de muur wordt bevestigd, kan de steun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Als u de tv wilt verplaatsen of van de steun wilt halen, moet u dit werk uitbesteden aan bevoegde installateurs. Als andere personen dan bevoegde installateurs de tv verplaatsen of van de steun halen, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg. Ten minste twee personen moeten de tv dragen of van de steun halen.

Verwijder de schroeven niet nadat de tv aan de steun is bevestigd. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Breng geen aanpassingen aan de onderdelen van de wandmontagesteun aan. Als u dit wel doet, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg.

Installeer geen andere producten dan het opgegeven product. Deze wandmontagesteun is alleen geschikt voor gebruik met het opgegeven product. Als u andere producten dan het opgegeven product gaat installeren, kan het vallen of breken, met letsels of beschadiging van eigendommen tot gevolg.

Bevestig geen ander gewicht dan de tv aan de wandmontagesteun. Schud de tv niet van links naar rechts of op en neer. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Leun niet op en hang niet aan de tv. Leun niet op en hang niet aan de tv. De tv kan op u vallen en ernstige letsels veroorzaken.

OPGELET Als er geen rekening wordt gehouden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Oefen niet te veel druk uit op het product als u dit reinigt of onderhoudt. Oefen niet te veel druk uit op de bovenkant van de tv. Als u dit wel doet, kan de tv vallen, met letsels of beschadiging van eigendommen tot gevolg.

Voorzorgsmaatregelen  Als u de tv langere tijd gebruikt terwijl deze aan de wandmontagesteun is bevestigd, kan de muur achter of boven de tv verkleuren en kan het behang losraken, afhankelijk van het materiaal waarvan de muur is gemaakt.  Als u de wandmontagesteun verwijdert nadat u deze aan de muur hebt bevestigd, dan blijven de schroefgaten zichtbaar.  Gebruik de wandmontagesteun niet op plaatsen waar deze wordt blootgesteld aan mechanische trillingen.

De wandmontagesteun installeren Aan Sony-dealers

NL WAARSCHUWING De volgende instructies gelden enkel voor Sony-dealers. Lees zeker de bovenstaande veiligheidsmaatregelen en schenk extra aandacht aan de veiligheid tijdens de installatie, het onderhoud en de controle van dit product.

Installeer de wandmontagesteun niet op een muuroppervlak waarbij de hoeken of de zijkanten van de tv de wand niet raken. Installeer de wandmontagesteun niet op muuroppervlakken, zoals een pilaar, waarbij de hoeken of de zijkanten van de tv de wand niet raken. Als een persoon of voorwerp tegen een uitstekende hoek of zijkant van de tv botst, kan dit letsels of beschadiging van eigendommen tot gevolg hebben.

Gebruik de bijgeleverde schroeven en montageonderdelen op de juiste manier volgens de instructies in deze gebruiksaanwijzing. Als u andere onderdelen gebruikt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg. Zorg ervoor dat u de steun correct monteert volgens de instructies in deze gebruiksaanwijzing. Als een van de schroeven los zit of valt, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Installeer de tv niet boven of onder een airconditioner. Als de tv voor langere tijd wordt blootgesteld aan waterlekkage of luchtcirculatie van een airconditioner, kan dit brand, elektrische schokken of een storing van de tv tot gevolg hebben.

Bevestig de wandmontagesteun stevig aan de muur volgens de instructies in deze gebruiksaanwijzing. Als een van de schroeven los zit of valt, kan de wandmontagesteun vallen, met letsels of beschadiging van eigendommen tot gevolg. Gebruik schroeven die geschikt zijn voor het materiaal van de muur en bevestig de steun stevig met vier of meer schroeven van 8 mm diameter (of gelijkwaardig).

Draai de schroeven stevig vast op de aangegeven plaats. Als u dit niet doet, kan de tv vallen, met lichamelijke letsels of beschadiging van de tv tot gevolg.

Stel de tv niet bloot aan schokken tijdens de installatie. Als de tv wordt blootgesteld aan schokken, kan die vallen of breken. Dit kan letsels tot gevolg hebben.

Bevestig de tv aan een vlakke muur die loodrecht op de vloer staat. Als u dit niet doet, kan de tv vallen, met letsels tot gevolg.

Bundel de kabels goed samen na het installeren van de tv. Als mensen of voorwerpen blijven haperen aan de kabels, kan dit letsels of beschadiging van de tv tot gevolg hebben.

Zorg ervoor dat het netsnoer en de verbindingskabel niet geklemd raken. Als het netsnoer of de verbindingskabel geklemd raakt tussen de steun en de muur of als een van beide met kracht gebogen of gedraaid is, kan de interne bedrading worden blootgelegd, waardoor er kortsluiting of een stroomonderbreking kan worden veroorzaakt. Dit kan brand of elektrische schokken tot gevolg hebben.

De schroeven die u nodig hebt om de wandmontagesteun te bevestigen, zijn niet bijgeleverd. Gebruik voor het bevestigen van de wandmontagesteun schroeven die geschikt zijn voor het materiaal en de structuur van de muur.

De tv aan de muur bevestigen

De onderdelen controleren Bijgeleverd bij SU-WL450 ˎˎGa na of alle onderdelen bijgeleverd zijn.

De installatieprocedure verschilt afhankelijk van de tv. Gebruik de wandmontagesteun SU-WL450 om de televisie aan een muur te bevestigen.

 Afstandhouder (60) (2)

Opmerking ˎˎBewaar de verwijderde schroeven op een veilige plaats waar kinderen er niet bij kunnen.

De voorbereidingen treffen voor de installatie ˎˎZorg ervoor dat u de referentiehandleiding van de televisie bij de hand heeft voor u met de installatie begint. ˎˎLeg een kruiskopschroevendraaier klaar die geschikt is voor de gebruikte schroeven. ˎˎBepaal waar u de tv zult installeren. ˎˎZorg voor vier of meer schroeven met een diameter van 8 mm en een schroef met een diameter van 5 mm of gelijkwaardig (niet bijgeleverd). Gebruik schroeven die geschikt zijn voor het materiaal van de muur.

NL Bijgeleverd bij de televisie (zie achterkant) Kabelhouder (1)

De installatieplaats bepalen

Bepaal waar u de tv zult installeren. Voorzie voldoende ruimte voor de televisie aan de muur en zorg ervoor dat deze minstens vier keer het gewicht van de televisie kan dragen. Raadpleeg de volgende tabel om de televisie op de wand te installeren. Raadpleeg de referentiehandleiding van uw televisie voor het gewicht van uw televisie. Standaardmontage Smalle montage

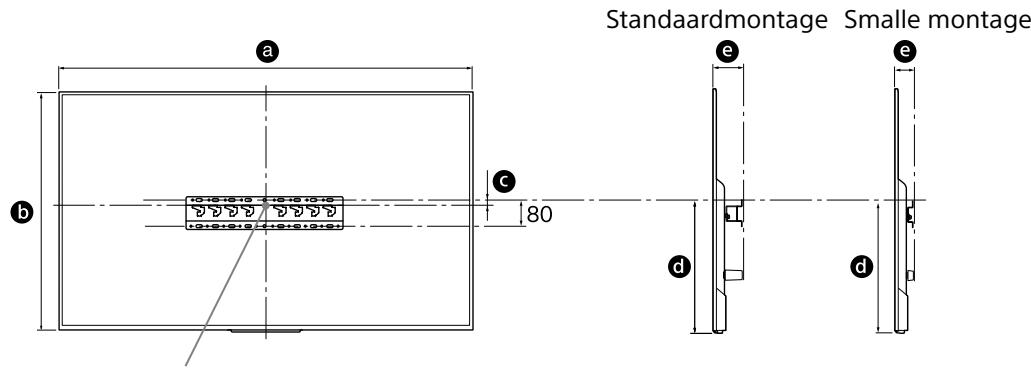

Middelpunt van het beeldscherm

Eenheid: mm Afmetingen beeldscherm Modelnaam KD-

Afstand tot middelpunt beeldscherm

Afstand voor de montage

Opmerking ˎˎDe waarden in de tabel kunnen licht afwijken afhankelijk van de installatie.

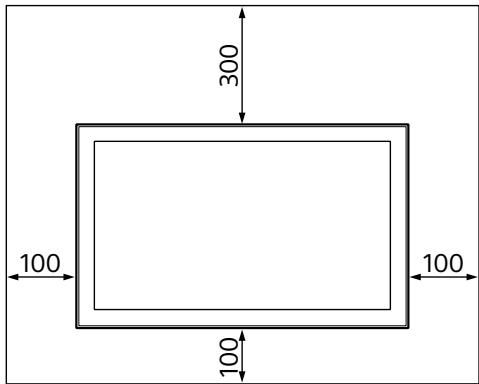

Zorg zoals hieronder weergegeven voor voldoende ruimte tussen de tv, het plafond en uitstekende delen van de muur.

Kies de wandmontagestijl. De afstand tussen de achterkant van de tv en de muur kan gekozen worden zoals hieronder aangegeven. 2-a Standaardmontage 2-b Smalle montage Raadpleeg de tabel in stap 1. WAARSCHUWING

ˎˎAls u kiest voor 2-b, zijn de aansluitingen achteraan slechts beperkt toegankelijk.

ˎˎVoor een goede ventilatie en om ophoping van vuil en stof te voorkomen: ˋˋLeg de televisie niet plat op de grond en installeer deze niet ondersteboven, achterstevoren of gedraaid. ˋˋZet de televisie niet op een plank, tapijt, bed of in een kast. ˋˋBedek de televisie niet met een doek (bv. een gordijn) of met voorwerpen als kranten enz. ˋˋInstalleer de televisie niet zoals hieronder wordt getoond.

De luchtcirculatie is geblokkeerd.

Raadpleeg de onderstaande tabel voor meer informatie over de bevestigingsplaats van de voetadapter. Als u kiest voor 2-b, kunt u deze stap overslaan. Modelnaam KD65XD85

Plaats van de haak b

Opmerking ˎˎAls u de kabels door de muur wilt geleiden, maakt u een opening in de muur om de kabels door te steken voor u aan de installatie begint. Om te voorkomen dat de kabels geklemd raken, maakt u vooraf een opening in de muur buiten de plaatsen waar de voet (20) , Voetadapter  en de afstandhouder (20) , afstandhouder (60)  gemonteerd worden.

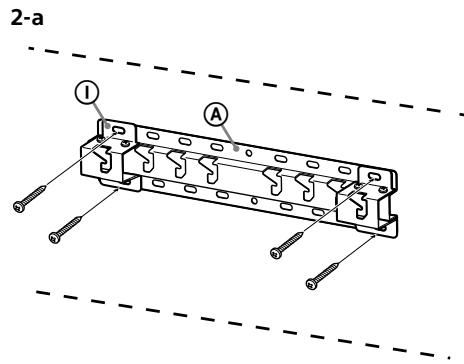

NL Bevestig de voetadapter  met de schroef (PSW 4x10)  aan de voet (20)  wanneer u kiest voor 2-a.   

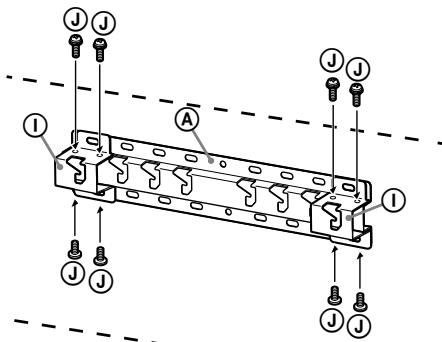

De voet aan de muur bevestigen ˎˎGebruik vier of meer schroeven met een diameter van 8 mm of gelijkwaardig (niet bijgeleverd).  Bevestig vier schroeven in de gaten van de voetadapter  met de voet (20)  (alleen 2-a). ˎˎBevestig de voet (20)  horizontaal aan de muur.

Bepaal de posities van de schroeven voor de installatie van de voet (20) . Raadpleeg hiervoor de specificaties op pagina 12. Als u kiest voor 2-a, dient u de posities van de gaten voor de voetadapter  te gebruiken.

WAARSCHUWING ˎˎDe muur waaraan de tv bevestigd zal worden, moet sterk genoeg zijn om ten minste vier keer het gewicht van de tv te dragen (In de referentiehandleiding van uw televisie vindt u het gewicht van uw televisie.). ˎˎBepaal de sterkte van de muur waarop de tv wordt gemonteerd. Verstevig de muur indien nodig.

De installatie van de tv voorbereiden

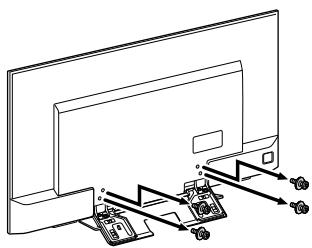

Verwijder de schroeven aan de achterkant van de televisie.

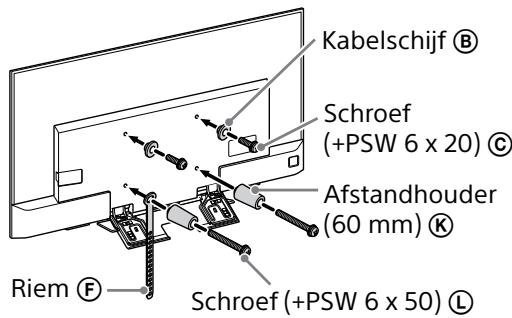

Schroef (+PSW 6 x 20)  Afstandhouder (60 mm) 

Schroef (+PSW 6 x 50) 

Smalle montage (2-b) Opmerking ˎˎAls u deze montagestijl kiest, kunnen bepaalde aansluitingen aan de achterkant van de televisie niet gebruikt worden.

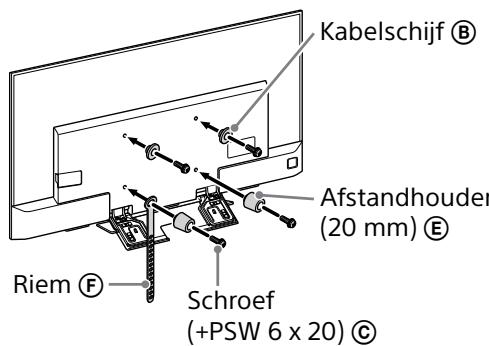

Bevestig de bevestigingsonderdelen voor de wandmontagesteun. Controleer de bevestigingsstukken door "Bijgeleverd bij SU-WL450" te raadplegen in "De onderdelen controleren" op pagina 5.

Afstandhouder (20 mm)  Riem 

Opmerking ˎˎZorg ervoor dat de bevestigingsonderdelen goed vastgeschroefd zijn. ˎˎWanneer u een elektrische schroevendraaier gebruikt, moet u de draaikracht instellen op ongeveer 1,5 N·m {15 kgf·cm}. ˎˎBewaar de ongebruikte onderdelen op een veilige plaats voor toekomstig gebruik. Bewaar deze handleiding zodat u deze in de toekomst kunt raadplegen.

Schroef (+PSW 6 x 20) 

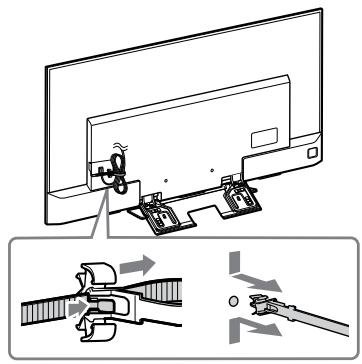

Sluit de nodige kabels aan op de tv. Zorg ervoor dat alle kabels aangesloten zijn voor u de tv aan de muur bevestigt. Als de tv geïnstalleerd is, kunt u de kabels niet langer aansluiten. Raadpleeg de referentiehandleiding die bij uw televisie is geleverd.

Maak de kabelhouder (bijgeleverd met de televisie) los (alleen voor KD-65XD85).

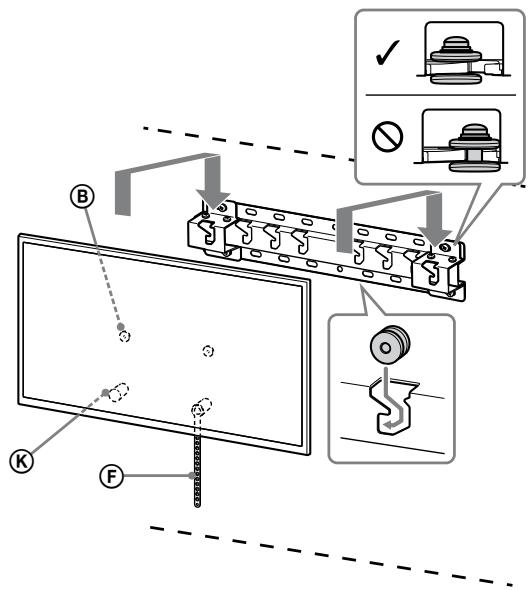

De tv aan de muur bevestigen

Bind de kabels samen. Bij de KD-65XD85 bevestigt u de kabelhouder aan een van de openingen.

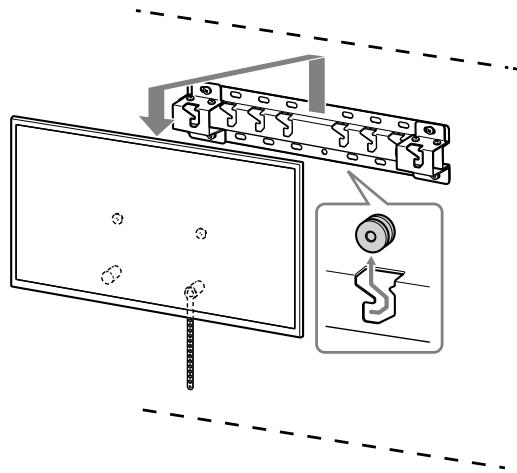

Monteer de tv op de voet. ˎˎDe locatie van de kabelschijven  voor het bevestigen van de tv aan de voet kunt u terugvinden in de tabel bij stap 3 onder "De installatieplaats bepalen" op pagina 6. ˎˎHoud de tv stevig vast met beide handen en hang de kabelschijven  die bevestigd zijn aan de achterkant van de tv voorzichtig aan de voet. Let hierbij op de vorm van de openingen. ˎˎControleer na het bevestigen van de tv aan de muur of de kabelschijven  stevig verankerd zijn in de voet of voetadapter. 2-a

Opmerking ˎˎAls u de kabels in de muur wilt geleiden, is het aan te raden dit uit te besteden aan een erkende installateur. ˎˎBundel de kabels samen om te voorkomen dat u erop trapt voor u de tv aan de muur bevestigt.

Maak de tafelstandaard los van de televisie.

De installatie controleren Controleer de volgende punten. ˎˎDe kabelschijven  zijn stevig verankerd in de voet of voetadapter. ˎˎHet snoer en de kabel zijn niet verstrengeld of gekneld. ˎˎDe riem  is stevig aangespannen.

WAARSCHUWING ˎˎEen fout aangesloten netsnoer enz. kan door een kortsluiting brand of elektrische schokken veroorzaken. Controleer altijd achteraf de installatie om zeker te zijn dat alles veilig is.

Voer de hiervoor beschreven installatieprocedure omgekeerd uit om de tv van de muur te verwijderen.

WAARSCHUWING ˎˎDraag de tv altijd minstens met twee personen.

Voorkom dat de onderkant van de tv gaat bewegen. ˎˎSpan de riem  goed aan en bevestig deze stevig aan de muur. 2-a

ˎˎVerwijder de tv altijd minstens met twee personen.

ˎˎGebruik een schroef met een diameter van 5 mm of gelijkwaardig (niet bijgeleverd). Opmerking ˎˎProbeer zacht de onderkant van de tv naar u toe te trekken om te controleren dat deze niet kan bewegen. Als de tv nog beweegt, is deze niet correct bevestigd en moet de riem  opnieuw vastgemaakt worden.

Afmetingen: (ong.) [mm] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (voor 2-b) h2 : 60 (voor 2-a) Gewicht ongeveer 0,8 kg (alleen voet) Wijzigingen aan het ontwerp en de technische gegevens zijn voorbehouden zonder kennisgeving.
