MANUAL DE UTILIZARE KD-75XD8505B SONY

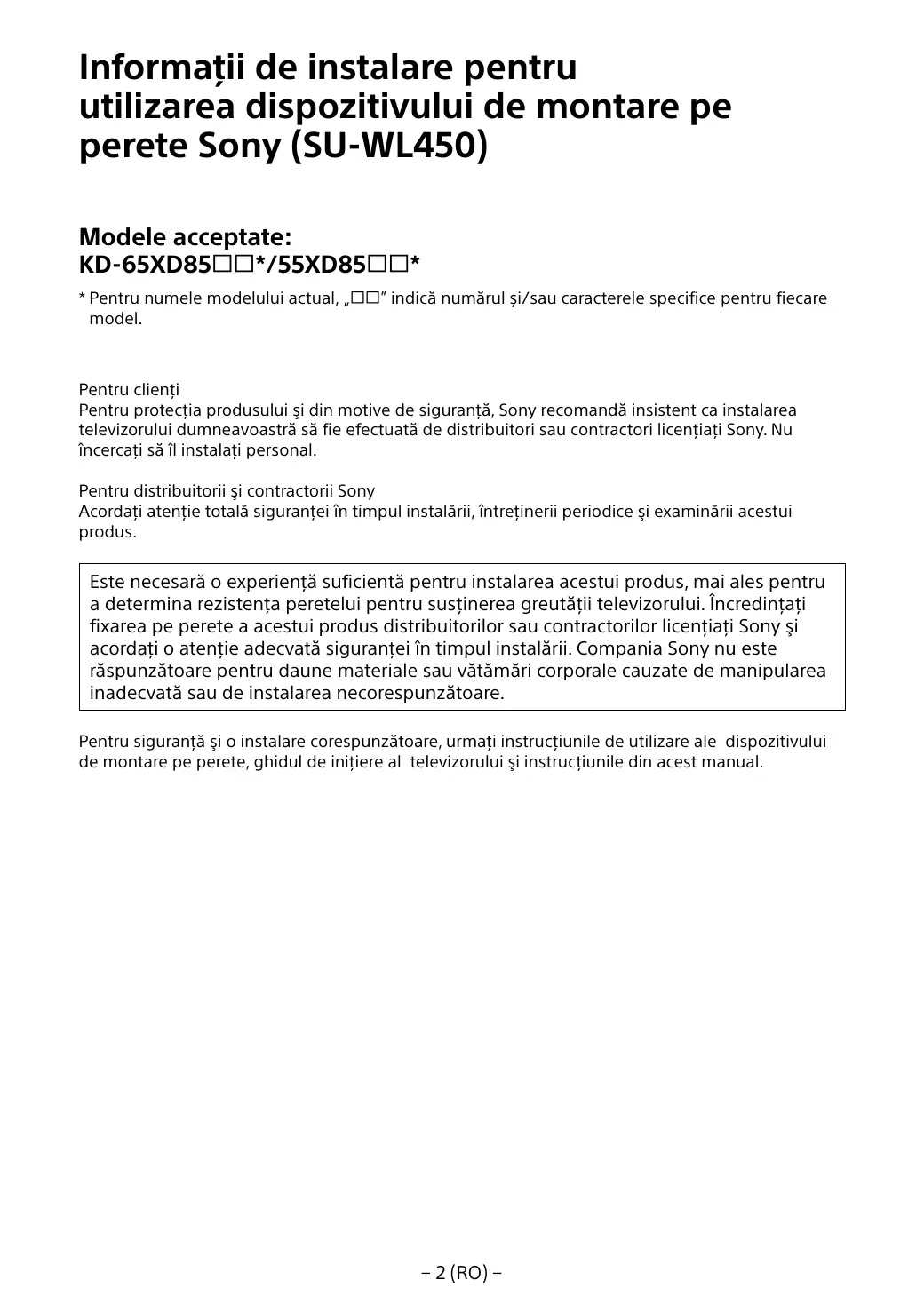

ES Informaţii de instalare

Informaţii de instalare pentru utilizarea dispozitivului de montare pe perete Sony (SU-WL450) Modele acceptate: KD-65XD85*/55XD85* * Pentru numele modelului actual, „” indică numărul și/sau caracterele specifice pentru fiecare model.

Pentru clienţi Pentru protecţia produsului şi din motive de siguranţă, Sony recomandă insistent ca instalarea televizorului dumneavoastră să fie efectuată de distribuitori sau contractori licenţiaţi Sony. Nu încercaţi să îl instalaţi personal. Pentru distribuitorii şi contractorii Sony Acordaţi atenţie totală siguranţei în timpul instalării, întreţinerii periodice şi examinării acestui produs.

Este necesară o experienţă suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistenţa peretelui pentru susţinerea greutăţii televizorului. Încredinţaţi fixarea pe perete a acestui produs distribuitorilor sau contractorilor licenţiaţi Sony şi acordaţi o atenţie adecvată siguranţei în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătămări corporale cauzate de manipularea inadecvată sau de instalarea necorespunzătoare. Pentru siguranţă şi o instalare corespunzătoare, urmaţi instrucţiunile de utilizare ale dispozitivului de montare pe perete, ghidul de iniţiere al televizorului şi instrucţiunile din acest manual.

Despre siguranţă Vă mulţumim pentru achiziţionarea acestui produs.

Pentru clienţi Pentru instalarea acestui produs este necesar un nivel suficient de experienţă. Subcontractaţi instalarea distribuitorilor Sony sau unor contractori licenţiaţi şi acordaţi o atenţie specială siguranţei în timpul instalării. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată, respectiv de instalarea altui produs decât cel specificat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony Pentru instalarea acestui produs este necesar un nivel suficient de experienţă. Citiţi cu atenţie acest manual de instrucţiuni, pentru a efectua operaţiile de instalare în siguranţă. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmânaţi acest manual clientului după instalare. Acest manual de instrucţiuni prezintă modul de manipulare corectă a produsului şi măsurile importante de precauţie necesare pentru prevenirea accidentelor. Citiţi cu atenţie acest manual şi utilizaţi produsul în mod corect. Păstraţi acest manual disponibil pentru consultări ulterioare. Produsele Sony sunt proiectate ţinând cont de siguranţă. Totuşi, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectaţi măsurile de precauţie pentru siguranţă, în vederea evitării unor asemenea accidente.

ATENŢIE Produse specificate Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoarele specificate. Pentru televizoare, citiţi ghidul de referinţă pentru a verifica dacă dispozitivul de montare pe perete poate fi utilizat.

AVERTISMENT Dacă următoarele măsuri de precauţie nu sunt respectate, pot rezultate grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractaţi instalarea produsului unor contractori licenţiaţi şi ţineţi copiii mici la distanţă în timpul instalării. Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveţi grijă ca instalarea să fie efectuată de către contractori licenţiaţi.  Televizorul poate cădea şi poate cauza grave vătămări corporale, precum contuzii sau o fractură.  Dacă peretele pe care este instalat dispozitivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea şi poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată să susţină o greutate de cel puţin patru ori mai mare decât cea a televizorului. (Consultaţi ghidul de referinţă al televizorului pentru a-i determina greutatea.)  Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea şi poate cauza vătămări corporale sau daune materiale.

Contractaţi operaţiile de montare sau demontare a televizorului unor contractori licenţiaţi. Dacă persoane în afara unor contractori licenţiaţi transportă sau demontează televizorul, acesta poate cădea şi poate cauza vătămări corporale sau daune materiale. Televizorul trebuie transportat sau demontat de două sau mai multe persoane.

Nu demontaţi şuruburile etc. după montarea televizorului. În caz contrar, televizorul poate cădea şi poate cauza vătămări corporale sau daune materiale.

Nu aduceţi modificări componentelor dispozitivului de montare pe perete. În caz contrar, dispozitivul de montare pe perete poate cădea şi poate cauza vătămări corporale sau daune materiale.

Nu montaţi alte echipamente în afara produsului specificat. Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montaţi alt echipament decât cel specificat, acesta poate cădea sau se poate sparge şi poate cauza vătămări corporale sau daune materiale.

Nu aplicaţi altă sarcină în afara televizorului pe dispozitivul de montare pe perete. Nu zdruncinaţi televizorul stânga/dreapta, sus/jos. În caz contrar, televizorul poate cădea şi poate cauza vătămări corporale sau daune materiale.

Nu vă rezemaţi pe şi nu vă agăţaţi de televizor. Nu vă rezemaţi pe şi nu vă agăţaţi de televizor, deoarece acesta poate cădea şi poate cauza grave vătămări corporale.

ATENŢIE Dacă următoarele măsuri de precauţie nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

Nu manipulaţi produsul cu forţă excesivă în timpul curăţării sau al întreţinerii. Nu aplicaţi o forţă excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea şi poate cauza vătămări corporale sau daune materiale.

Măsuri de precauţie  Dacă utilizaţi timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau de deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcţie de materialul peretelui.  Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru şuruburi.  Nu utilizaţi dispozitivul de montare pe perete într-o locaţie unde este supus la vibraţii mecanice.

RO Instalarea dispozitivului de montare pe perete Pentru distribuitorii Sony AVERTISMENT Următoarele instrucţiuni sunt destinate numai distribuitorilor Sony. Citiţi măsurile de precauţie descrise mai sus şi acordaţi o atenţie specială siguranţei în timpul instalării, al întreţinerii şi verificării acestui produs.

Nu instalaţi dispozitivul de montare pe perete pe suprafeţe ale peretelui unde colţurile sau părţile laterale ale televizorului ies în afară faţă de suprafaţa peretelui. Nu instalaţi dispozitivul de montare pe perete pe suprafeţe ale peretelui precum un stâlp, unde colţurile sau părţile laterale ale televizorului ies în afară faţă de suprafaţa peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colţul ieşit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.

Nu instalaţi televizorul deasupra unei instalaţii de aer condiţionat sau dedesubtul acesteia. Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenţi de aer proveniţi de la o instalaţie de aer condiţionat, se pot produce incendii, şocuri electrice sau defecţiuni ale televizorului.

Instalaţi dispozitivul de montare pe perete în condiţii de siguranţă, urmând indicaţiile din acest manual de instrucţiuni. Dacă oricare dintre şuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea şi poate cauza vătămări corporale sau daune materiale. Utilizaţi şuruburile corespunzătoare pentru materialul peretelui şi instalaţi aparatul în condiţii de siguranţă, utilizând patru sau mai multe şuruburi cu diametrul de 8 mm (sau echivalent).

Instalaţi televizorul pe un perete plan şi perpendicular pe podea. În caz contrar, televizorul poate cădea şi poate cauza vătămări corporale.

După instalarea corectă a televizorului, fixaţi cablurile în mod corespunzător. Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteţi ciupirea/ perforarea cablului de alimentare în curent alternativ şi nici a cablului de conexiune. Utilizaţi corespunzător şuruburile şi piesele de montaj furnizate, urmând instrucţiunile din acest manual de instrucţiuni. Dacă utilizaţi elemente înlocuitoare, televizorul poate cădea şi poate cauza vătămări corporale sau deteriorarea aparatului. Asamblaţi dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucţiuni. Dacă oricare dintre şuruburi sunt slăbite sau cad, televizorul poate cădea şi poate cauza vătămări corporale sau deteriorarea aparatului.

Strângeţi adecvat şuruburile în poziţia indicată. În caz contrar, televizorul poate cădea şi poate cauza vătămări corporale sau deteriorarea aparatului.

Nu supuneţi televizorul la şocuri pe durata instalării. Dacă televizorul este expus la şocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat şi perete sau sunt îndoite sau răsucite forţat, conductorii interni pot deveni expuşi şi pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau un şoc electric.

Şuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate. Utilizaţi şuruburile corespunzătoare pentru materialul şi structura peretelui la fixarea dispozitivului de montare pe perete.

Instalarea televizorului pe perete

Verificarea pieselor Furnizat cu SU-WL450 ˎˎVerificaţi dacă sunt incluse toate piesele.

În funcţie de televizor, este posibil ca procedura de instalare să difere. Utilizaţi dispozitivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete. Notă ˎˎDepozitaţi şuruburile demontate într-o locaţie sigură, fără a le lăsa la îndemâna copiilor.

Pregătirea pentru instalare ˎˎTrebuie să aveţi ghidul de referinţă al televizorului la îndemână înainte de instalare. ˎˎÎnainte de asamblare, pregătiţi o şurubelniţă tip Phillips adecvată şuruburilor. ˎˎConfirmaţi poziţia de instalare a televizorului. ˎˎPregătiţi patru sau mai multe şuruburi cu diametrul de 8 mm şi un şurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectaţi şuruburi corespunzătoare pentru materialul peretelui.

 PSW 4x20 cu bucşă (2)

 Dispozitiv pentru montare pe perete (S) (2)

Furnizat cu televizorul (ataşate în partea din spate) Suport pentru cabluri (1)

RO Stabilirea locaţiei de instalare

Stabiliţi locaţia de instalare. Asiguraţi-vă că peretele dispune de spaţiu suficient pentru televizor şi că poate susţine o greutate de cel puţin patru ori mai mare decât cea a televizorului. Consultaţi tabelul următor pentru instalarea televizorului pe perete. Consultaţi ghidul de referinţă al televizorului pentru a determina greutatea acestuia. Montaj standard

Montaj pe suport subţire

Punctul central al ecranului

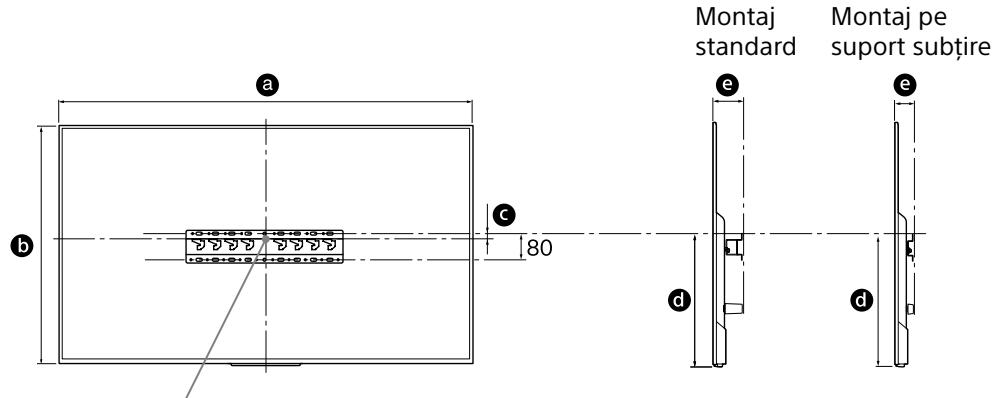

Unitate: mm Dimensiunea ecranului Numele modelului KD-

Dimensiunea centrală a ecranului

Lungime pentru montaj

Montaj pe suport subţire

Notă ˎˎEste posibil ca valorile din tabel să fie uşor diferite, în funcţie de instalare.

Lăsaţi un spaţiu liber suficient între televizor şi tavan şi părţile proeminente ale peretelui, aşa cum se arată mai jos.

Selectaţi stilul de montare pe perete. Distanţa de la partea din spate a televizorului la perete poate fi selectată conform imaginii de mai jos. 2-a Suport standard 2-b Suport subţire Consultaţi pasul 1 din tabel. AVERTISMENT ˎˎCând se selectează 2-b, accesul la terminalul din spate este limitat.

ˎˎPentru asigurarea unei ventilaţii adecvate şi pentru a preveni acumularea de murdărie sau praf: ˋˋNu amplasaţi televizorul pe podea, nu îl instalaţi în poziţie răsturnată, cu spatele sau pe o parte. ˋˋNu amplasaţi televizorul pe un raft, covor, pat sau într-un dulap. ˋˋNu acoperiţi televizorul cu un material, precum perdele, ori obiecte precum ziare etc. ˋˋNu instalaţi televizorul aşa cum se arată mai jos.

Circulaţia aerului este blocată.

Consultaţi tabelul de mai jos privind locaţia de montare a adaptorului de bază. Dacă se selectează 2-b, omiteţi acest pas. Numele modelului KD-

Notă ˎˎDacă intenţionaţi să orientaţi cablurile prin perete, realizaţi un orificiu în perete pentru introducerea cablurilor înainte de a începe instalarea. Pentru a preveni ciupirea/perforarea cablurilor, pregătiţi un orificiu în perete undeva în afara perimetrului bazei (20) , adaptor bază  şi a distanţierului (20) , a distanţierului (60) .

RO Montaţi adaptorul de bază  cu ajutorul şurubului (PSW 4x10)  pe baza (20)  atunci când selectaţi 2-a.   

Instalarea bazei pe perete ˎˎUtilizaţi patru sau mai multe şuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate).  Montaţi patru şuruburi la orificiile adaptorului de bază  Cu baza (20)  (numai 2-a). ˎˎInstalaţi baza (20)  orizontal pe perete. 2-a

Stabiliţi poziţiile şuruburilor pentru instalarea bazei (20) . Consultaţi specificaţiile de la pagina 12. Când selectaţi 2-a, utilizaţi poziţiile găurilor de la adaptorul de bază .

AVERTISMENT ˎˎPeretele pe care va fi montat televizorul trebuie să poată susţine o greutate de cel puţin patru ori mai mare decât cea a televizorului (Consultaţi ghidul de referinţă al televizorului pentru a-i determina greutatea.). ˎˎDeterminaţi rezistenţa peretelui pe care urmează a fi montat televizorul. Consolidaţi în măsură suficientă peretele, dacă este necesar.

Montaj pe suport subţire (2-b)

Pregătirea instalării televizorului

Notă ˎˎNu puteţi utiliza unele dintre terminalele din partea din spate a televizorului când folosiţi acest stil de montaj.

Demontaţi şuruburile din partea din spate a televizorului. KD-65XD85

KD-55XD85 Distanţier (20 mm)  Curea 

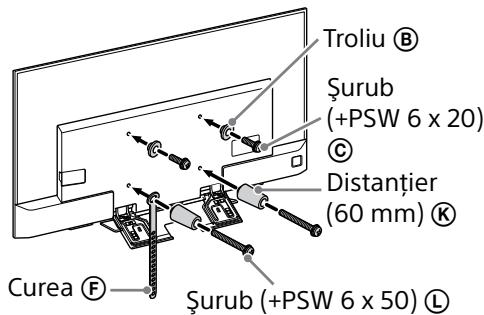

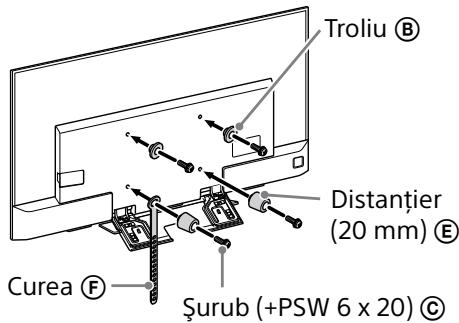

Montaţi piesele de fixare pentru dispozitivul de montare pe perete. Verificaţi piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Conectaţi la televizor cablul necesar sau cablurile necesare. Conectaţi cablurile înainte de instalarea televizorului pe perete. Nu veţi putea conecta cablurile când televizorul este instalat. Consultaţi ghidul de referinţă furnizat cu televizorul.

Notă ˎˎFixaţi bine piesele de prindere folosind şububuri. ˎˎCând utilizaţi o şurubelniţă electrică, setaţi cuplul la aproximativ 1,5 N·m {15 kgf·cm}. ˎˎDepozitaţi piesele nefolosite într-o locaţie sigură, pentru utilizare ulterioară. Păstraţi acest manual pentru consultare ulterioară.

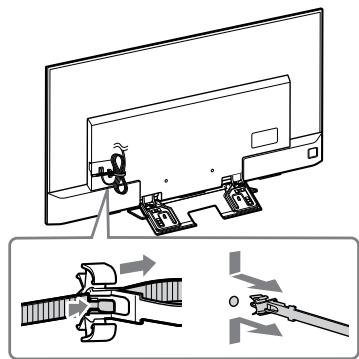

Desprindeţi suportul pentru cabluri (furnizat cu televizorul). (numai KD-65XD85)

Prindeţi cablurile într-un mănunchi.

Instalarea televizorului pe perete

Pentru KD-65XD85, montaţi suportul pentru cabluri la unul dintre orificiile interioare.

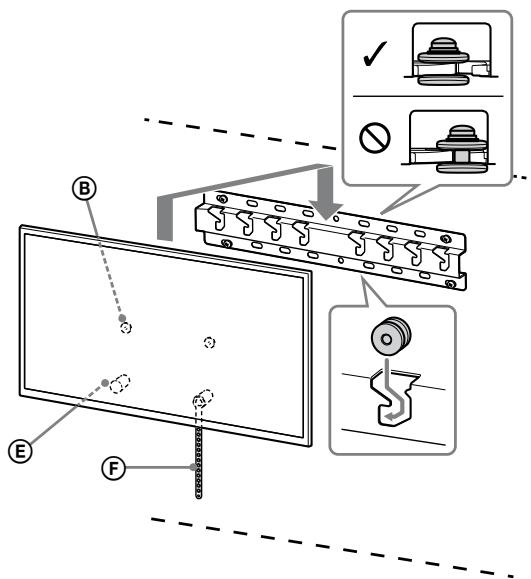

Instalaţi televizorul pe bază. ˎˎPentru locaţia troliurilor  pentru suspendarea bazei, consultaţi tabelul de la pasul 3 din „Stabilirea locaţiei de instalare” de la pagina 6. ˎˎŢineţi bine televizorul cu ambele mâini şi trageţi cu grijă troliurile  ataşate în partea din spate a televizorului de bază, având grijă să respectaţi formele orificiilor. ˎˎDupă instalarea televizorului pe perete, verificaţi că roţile  sunt ferm fixate pe bază sau pe adaptorul de bază. 2-a

Notă ˎˎSubcontractaţi instalarea cablurilor în perete unui contractor licenţiat. ˎˎStrângeţi cablurile într-un mănunchi pentru a nu călca pe acestea înainte de montarea pe perete.

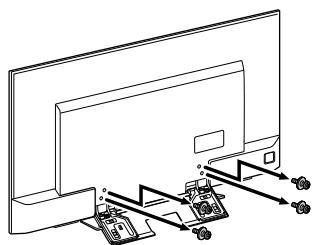

Demontaţi suportul de masă de la televizor.

Confirmarea finalizării instalării Verificaţi următoarele aspecte. ˎˎRoţile  sunt suspendate ferm pe bază sau pe adaptorul de bază. ˎˎFirul şi cablul nu sunt răsucite sau ciupite/ perforate. ˎˎCurea  este strânsă, fără porţiuni netensionate.

AVERTISMENT ˎˎAmplasarea incorectă a cablului de alimentare în curent alternativ etc. poate cauza incendiu sau şocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranţă, verificaţi finalizarea instalării.

Alte informaţii La demontarea televizorului, parcurgeţi procedura de instalare în sens invers.

AVERTISMENT ˎˎEste necesar ca, în timpul transportului, televizorul să fie susţinut de două sau mai multe persoane.

Prevenirea alunecării părţii de jos a televizorului. ˎˎLuaţi partea netensionată a curea  şi fixaţi-o ferm pe perete. 2-a

ˎˎUtilizaţi un şurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

ˎˎEste necesar ca, în timpul demontării, televizorul să fie susţinut de două sau mai multe persoane.

Notă ˎˎÎncercaţi să trageţi uşor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează înainte. Dacă survine o mişcare, aparatul nu este corect fixat, iar curea  trebuie fixată ferm din nou.

Dimensiuni: (aprox.) [mm] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (casetă 2-b) h2 : 60 (casetă 2-a) Greutate (numai baza): (aprox.) [kg] 0,8 Structura şi specificaţiile se pot modifica fără preaviz.
