BRUKSANVISNING KD-75XD8505B SONY

HR Installasjonsveiledning

Følger med SU-WL450 ˎˎKontroller, at alle dele forefindes.  Base (20) (1)

 PSW 4x20 med bøsning (2)

Følger med tv'et (findes på bagsiden) Kabelholder (1)

Fjern skruerne fra bagsiden af tv'et.

ADVARSEL ˎˎSørg for, at der er mindst to personer til at bære tv'et.

ˎˎSørg for, at der er mindst to personer til at bære tv'et.

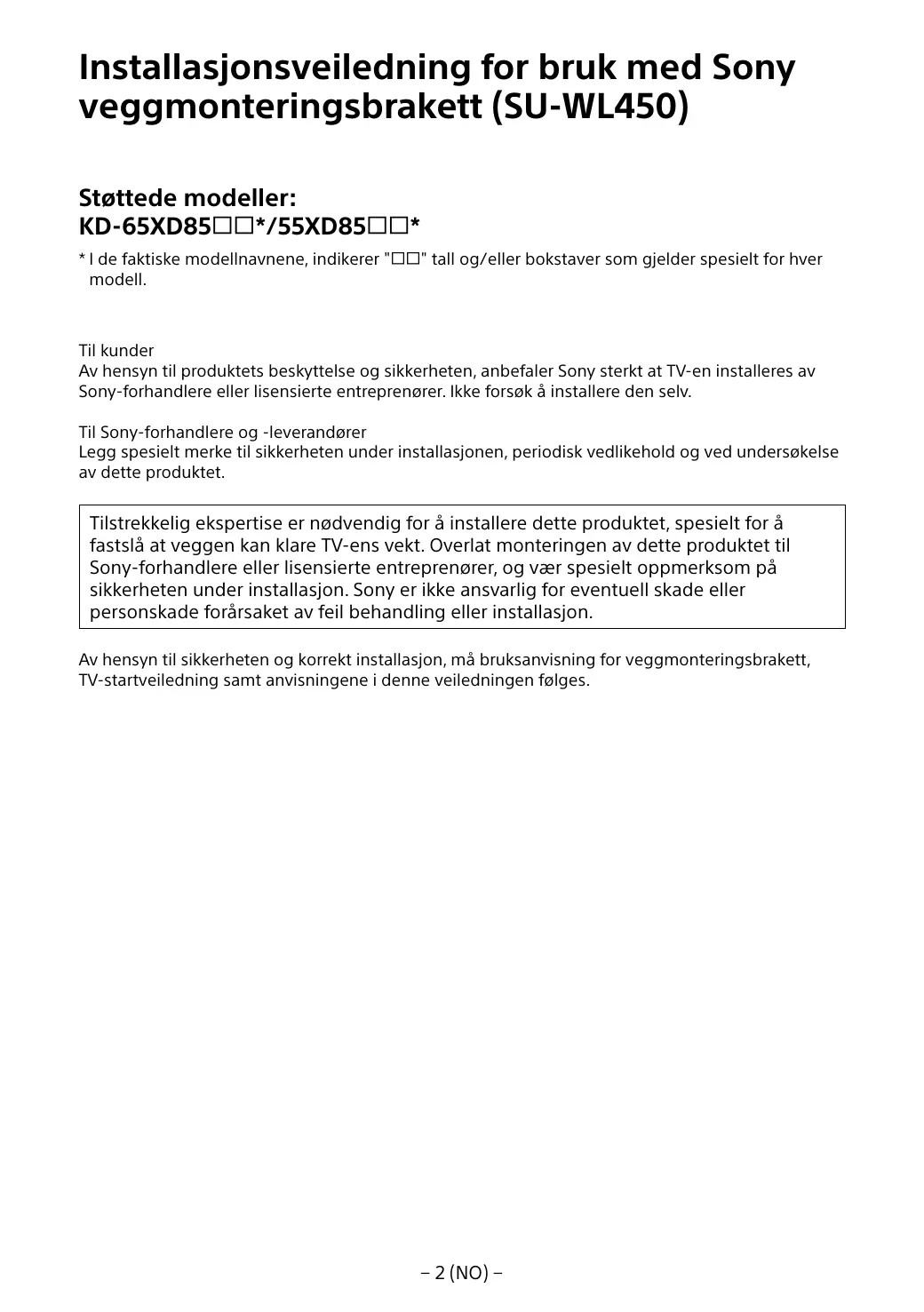

Installasjonsveiledning for bruk med Sony veggmonteringsbrakett (SU-WL450) Støttede modeller: KD-65XD85*/55XD85* * I de faktiske modellnavnene, indikerer "" tall og/eller bokstaver som gjelder spesielt for hver modell.

Til kunder Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-forhandlere eller lisensierte entreprenører. Ikke forsøk å installere den selv. Til Sony-forhandlere og -leverandører Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av dette produktet.

Tilstrekkelig ekspertise er nødvendig for å installere dette produktet, spesielt for å fastslå at veggen kan klare TV-ens vekt. Overlat monteringen av dette produktet til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade eller personskade forårsaket av feil behandling eller installasjon. Av hensyn til sikkerheten og korrekt installasjon, må bruksanvisning for veggmonteringsbrakett, TV-startveiledning samt anvisningene i denne veiledningen følges.

Om sikkerheten Takk for at du kjøpte dette produktet.

Til kunder Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Overlat installasjonen til Sony-forhandlere eller lisensierte entreprenører, og vær spesielt oppmerksom på sikkerheten under installasjonen. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon, eller installasjon av annet enn det spesifiserte produktet. Dine forbrukerrettigheter (hvis noen) påvirkes ikke.

Til Sony-forhandlere Tilstrekkelig ekspertise er nødvendig for å montere dette produktet. Les nøye gjennom denne bruksanvisningen for å gjøre installasjonen på en trygg måte. Sony er ikke ansvarlige for skader eller personskader som oppstår som følge av feil håndtering eller installasjon. Gi denne håndboken til kunden etter installasjon. Denne bruksanvisningen viser korrekt håndtering av produktet og viktige forholdsregler som er nødvendige for å forhindre uhell. Sørg for at du leser nøye gjennom denne håndboken og bruker produktet på riktig måte. Ha denne håndboken tilgjengelig for fremtidig referanse. Sonys produkter er utviklet med fokus på sikkerheten. Hvis produktene brukes feil, kan det derimot følge til alvorlig personskade på grunn av brann, elektrisk støt, produktet velter eller faller ned. Overhold forholdsreglene for sikkerhet for å forhindre slike uhell.

FORSIKTIG Til kunder

ADVARSEL Hvis følgende forholdsregler ikke følges, kan alvorlig personskade eller dødsfall oppstå gjennom brann, elektrisk støt eller produktet kan falle ned.

Overlat installasjonen til lisensierte entreprenører og hold små barn unna under installasjonen. Hvis veggmonteringsbraketten eller TV-en ikke installeres riktig, kan følgende uhell oppstå. Sørg for at lisensierte entreprenører utfører installasjonen.  TV-en kan falle ned og forårsake en alvorlig personskade som et blåmerke eller et brudd.  Hvis veggen som veggmonteringsbraketten installeres på er ustabil, ujevn eller ikke vinkelrett til gulvet, kan enheten falle ned og forårsake personskade eller skade på eiendom. Veggen skal kunne støtte en vekt på minst fire ganger TV-ens vekt. (Se TV-ens referanseveiledning for vekten til TV-en.)  Hvis veggmonteringsbraketten ikke installeres solid nok på veggen, kan enheten falle ned og forårsake personskade eller skade på eiendom.

Overlat flytting eller demontering av TV-en til lisensierte entreprenører. Hvis en annen person enn lisensierte entreprenører transporterer eller demonterer TV-en, kan den falle ned og forårsake personskade eller skade på eiendom. Sørg for at minst to eller flere personer bærer eller demonterer TV-en.

Ikke fjern skruer e.l. etter montering av TV-en.

Spesifiserte produkter

Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Denne veggmonteringsbraketten er utviklet for bruk med de oppgitte TV-produktene. For TV-er, se referanseveiledningene til TV-ene for å bekrefte at veggmonteringsbraketten kan brukes.

Ikke gjør endringer på delene til veggmonteringsbraketten. Hvis du gjør dette, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom.

Ikke monter noe annet utstyr enn det spesifiserte produktet. Denne veggmonteringsbraketten er utviklet for bruk med det spesifiserte produktet. Hvis du monterer annet utstyr enn det som er spesifisert, kan det falle ned eller ødelegges, og forårsake personskade eller skade på eiendom.

Ikke påfør noen annen vekt enn den fra TV-en på veggmonteringsbraketten. Ikke rist TV-en til venstre/ høyre eller opp/ned. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Ikke len deg på eller heng fra TV-en. Ikke len deg på eller heng fra TV-en da den kan falle ned på deg og forårsake personskade.

FORSIKTIG Hvis følgende forholdsregler ikke følges, kan personskade eller skade på eiendom oppstå.

Ikke håndter produktet med ekstrem kraft under rengjøring eller vedlikehold. Ikke bruk ekstrem kraft på oversiden på TV-en. Hvis du gjør dette, kan TV-en falle ned og forårsake personskade eller skade på eiendom.

Forholdsregler  Hvis du bruker TV-en montert på veggmonteringsbraketten over lang tid, kan veggen bak eller over TV-en bli misfarget eller tapeten kan løsne, avhengig av veggens materiale.  Hvis veggmonteringsbraketten er fjernet etter at den er montert på veggen, står skruehullene igjen.  Ikke bruk veggmonteringsbraketten på et sted hvor den er utsatt for mekaniske vibrasjoner.

Installere veggmonteringsbraketten Til Sony-forhandlere ADVARSEL Følgende instrukser er bare for Sony-forhandlere. Les sikkerhetsforholdsreglene beskrevet under og legg spesielt merke til sikkerheten under installasjon, vedlikehold og kontroll av dette produktet.

NO Ikke monter veggmonteringsbraketten på veggoverflater hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Ikke monter veggmonteringsbraketten på veggoverflater som en søyle hvor hjørnene eller sidene av TV-en stikker frem fra veggoverflaten. Hvis en person eller en gjenstand treffer det utstikkende hjørnet eller siden på TV-en, kan det føre til personskade eller skade på eiendom.

Sørg for at du monterer braketten riktig etter anvisninger forklart i denne bruksanvisningen. Dersom noen av skruene er løse eller faller ut, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Sørg for at du strammer skruene godt til i riktig posisjon. Hvis du ikke vil gjøre dette, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Vær forsiktig så TV-en ikke utsettes for støt under installasjon. Ikke installer TV-en over eller under et klimaanlegg. Hvis TV-en utsettes for vannlekkasjer eller luftstrøm fra et klimaanlegg over lang tid, kan dette forårsake brann, elektrisk støt eller en feilfunksjon på TV-en.

Sørg for at du monterer veggmonteringsbraketten sikkert på veggen etter anvisningene i denne bruksanvisningen. Hvis noen av skruene er løse eller faller ut, kan veggmonteringsbraketten falle ned og forårsake personskade eller skade på eiendom. Sørg for at du bruker riktige skruer etter materialet i veggen og installer enheten sikkert med fire eller flere skruer av størrelsen 8 mm diameter (eller tilsvarende).

Hvis TV-en utsettes for støt, kan den falle ned eller ødelegges. Dette kan forårsake personskade.

Sørg for at du installerer TV-en på en vegg som er både vinkelrett og flat. Hvis du ikke gjør dette, kan TV-en falle ned og forårsake personskade.

Etter riktig installasjon av TV-en, må du feste kablene på riktig måte. Hvis personer eller gjenstander blir viklet inn i kablene, kan dette føre til personskade eller skade på TV-en.

Ikke la strømledningen eller forbindelsesledningen komme i klem. Hvis strømledningen eller forbindelsesledningen blir klemt mellom enheten og veggen, eller blir bøyd eller vridd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning eller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Sørg for at du bruker de inkluderte skruene og tilkoblingsdelene på riktig måte etter anvisningene som er gitt i denne bruksanvisningen. Dersom du bruker erstattede deler, kan TV-en falle ned og forårsake personskade eller skade på TV-en.

Skruene som er nødvendige for å sikre veggmonteringsbraketten til veggen følger ikke med. Bruk skruer som passer for veggmaterialet og strukturen når du monterer veggmonteringsbraketten.

Installere TV-en på veggen Installasjonsfremgangsmåten varierer avhengig av TV-en. Bruk veggmonteringsbrakett SU-WL450 til å installere TV-en på veggen.

Kontrollere delene Inkludert med SU-WL450 ˎˎBekreft at alle deler følger med.  Sokkel (20) (1)

 PSW 4x20 med børste (2)

Merknad ˎˎSørg for at skruene du har fjernet blir oppbevart på en trygg plass, utenfor barns rekkevidde.

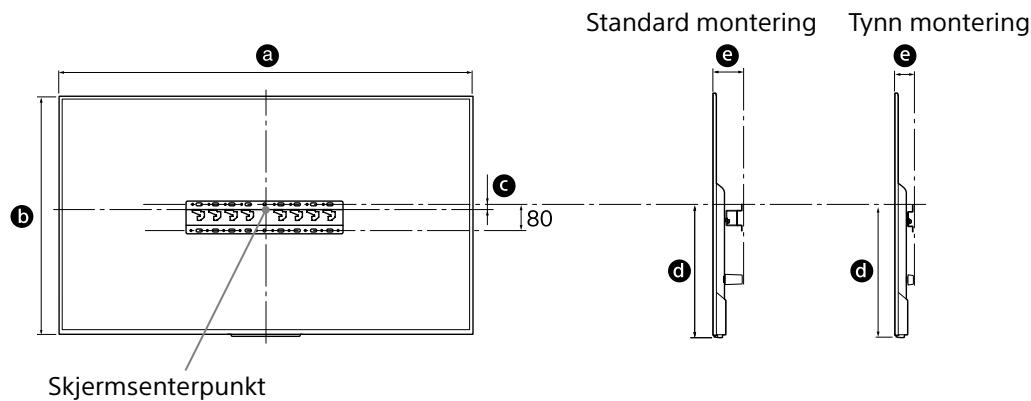

Bestemme installasjonsstedet. Sørg for at veggen har nok plass for TV-en og at den kan støtte en vekt på minst fire ganger TV-ens. Se følgende tabell om å installere TV-en på veggen. Se TV-ens referanseveiledning for TV-ens vekt. Standard montering

Merknad ˎˎTallene i tabellen kan variere noe avhengig av installasjonen.

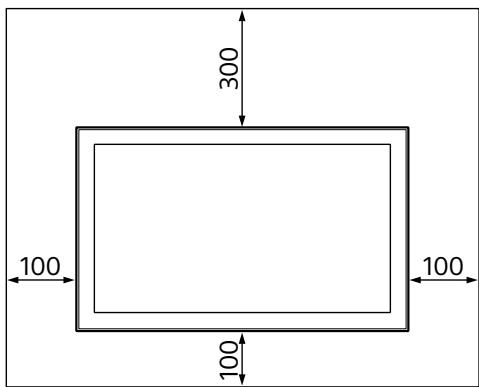

La det være en passende klarering mellom TV-en og taket og fremspringende deler av veggen som vist under.

Velg veggmonteringsstil. Avstand fra TV-ens bakside fra veggen kan velges som vist under. 2-a Standard montering 2-b Tynn montering Se tabellen i trinn 1. ADVARSEL ˎˎNår 2-b er valgt, er tilgang til bakre terminal begrenset.

ˎˎSikre god ventilasjon og forhindre oppsamling av smuss eller støv: ˋˋIkke legg TV-en flatt, installer den opp ned, baklengs eller sideveis. ˋˋIkke plasser TV-en på en hylle, teppe, seng eller i et skap. ˋˋIkke dekk til TV-en med en klut, som gardiner, eller med aviser, osv. ˋˋAldri installer TV-en som vist under.

Luftsirkulering er blokkert.

Se tabellen under om sted for montering av sokkeladapter. Når du velger 2-b, hopper du over dette trinnet. Modellnavn KD65XD85

Merknad ˎˎHvis du har tenkt å legge kablene i veggen, må du lage et hull i veggen for å føre inn kablene før du starter installasjonen. For å forhindre at kablene klemmes, må du lage et hull i veggen en plass utenfor perimeteret til sokkelen (20) , sokkeladapter  og avstandsstykket (20) , avstandsstykket (60) .

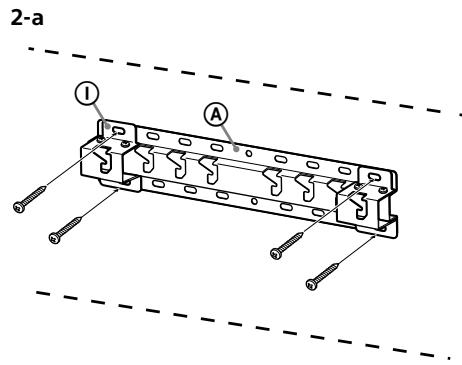

NO Monter sokkeladapter  ved å bruke skrue (PSW 4x10)  på sokkel (20)  når du velger 2-a.   

Bestem posisjonene til skruene for å installere sokkelen (20) . Se spesifikasjonene på side 12. Når du velger 2-a, kan du bruke hullposisjonene til sokkeladapter . 2-b

ADVARSEL ˎˎVeggen som TV-en skal monteres på skal kunne støtte en vekt på minst fire ganger TV-ens (Se TV-ens referanseveiledning for vekten til TV-en.). ˎˎBestem styrken til veggen som TV-en skal monteres på. Gjør veggen sterkere ved behov.

Forberede installasjonen av TV-en

Merknad ˎˎDu kan ikke bruke noen av terminalene på baksiden av TV-en når denne monteringsmetoden brukes.

Fjern skruene fra baksiden av TV-en. KD-65XD85

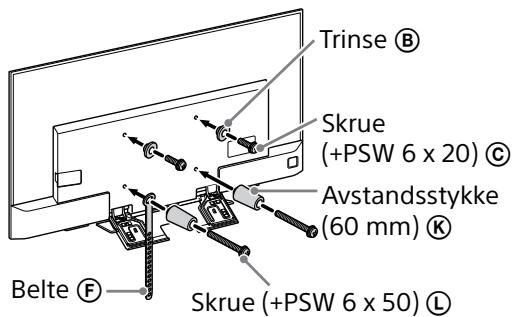

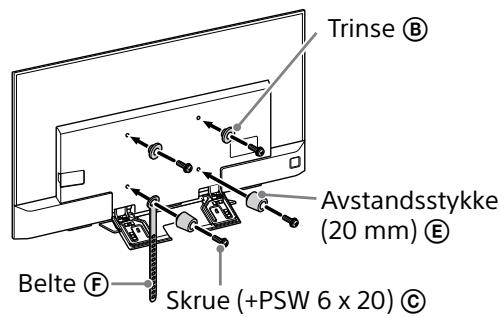

Fest tilkoblingsdelene for veggmonteringsbraketten. Kontroller tilkoblingsdelene ved å henvise til "Inkludert med SU-WL450" under "Kontrollere delene" på side 5.

Merknad ˎˎFest tilkoblingsdelene sikkert med skruer. ˎˎNår du bruker en elektrisk skrumaskin, still inn tiltrekkingsmomentet til ca. 1,5 N·m {15 kgf·cm}. ˎˎSørg for å oppbevare de ubrukte delene på et trygt sted for senere bruk. Ta vare på denne håndboken for senere.

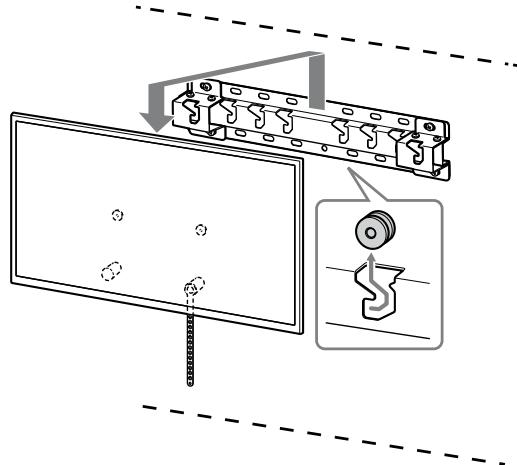

Installere TV-en på veggen

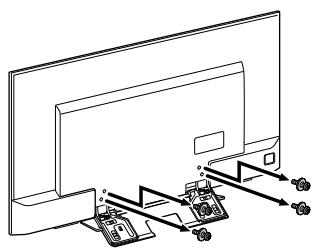

Demonter bordstativet fra TV-en.

Bekrefte fullføringen av installasjonen Kontroller følgende punkter. ˎˎTrinsene  henger riktig på sokkelen eller sokkeladapteren. ˎˎLedningen og kabelen er ikke vridd eller klemt. ˎˎBelte  er stramt uten noe slakk.

ADVARSEL ˎˎFeil plassering av strømledningen, e.l. kan forårsake brann eller elektrisk støt på grunn av en kortslutning. Sørg for at installasjonen fullføres på riktig måte.

Når du fjerner TV-en, utfører du installasjonen i motsatt rekkefølge.

ADVARSEL ˎˎSørg for at to eller flere personer holder TV-en når den bæres.

ˎˎSørg for at to eller flere personer holder TV-en når den fjernes.

ˎˎBruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med). Merknad ˎˎPrøv å dra bunnen på TV-en mot deg selv litt, så du er sikker på at den ikke beveger seg fremover. Hvis det er bevegelse, er ikke TV-en riktig festet, og belte  burde strammes riktig igjen.

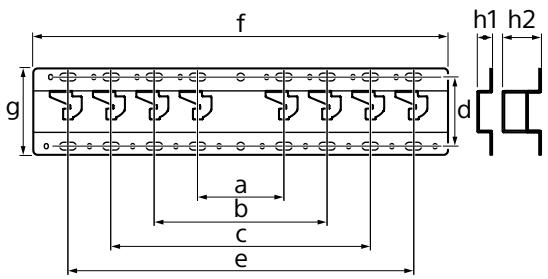

Spesifikasjoner h1 h2
