RU Informazioni sull’installazione

 PSW 4x20 con casquillo (2)

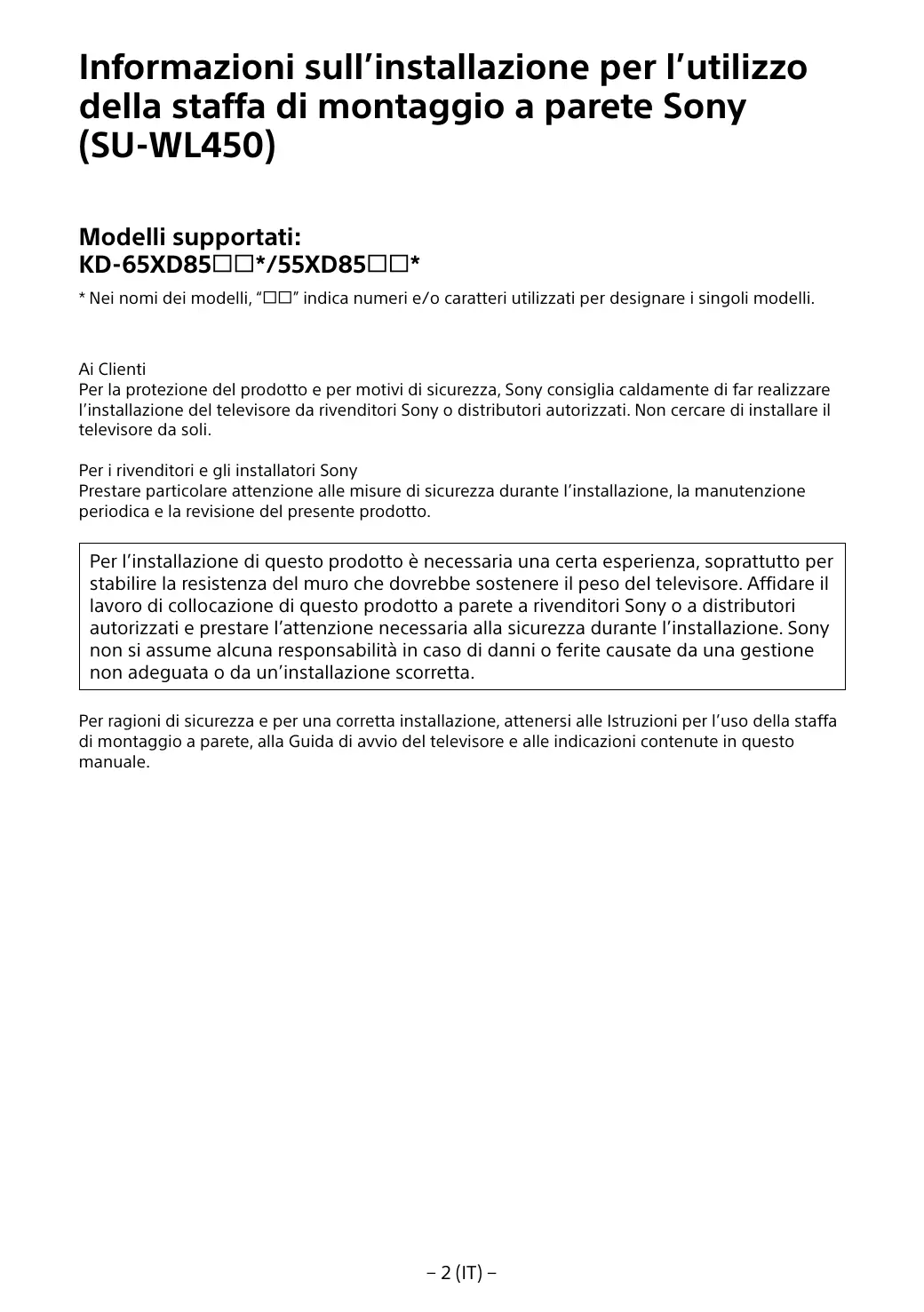

Informazioni sull’installazione per l’utilizzo della staffa di montaggio a parete Sony (SU-WL450) Modelli supportati: KD-65XD85*/55XD85* * Nei nomi dei modelli, “” indica numeri e/o caratteri utilizzati per designare i singoli modelli.

Ai Clienti Per la protezione del prodotto e per motivi di sicurezza, Sony consiglia caldamente di far realizzare l’installazione del televisore da rivenditori Sony o distributori autorizzati. Non cercare di installare il televisore da soli. Per i rivenditori e gli installatori Sony Prestare particolare attenzione alle misure di sicurezza durante l’installazione, la manutenzione periodica e la revisione del presente prodotto.

Per l’installazione di questo prodotto è necessaria una certa esperienza, soprattutto per stabilire la resistenza del muro che dovrebbe sostenere il peso del televisore. Affidare il lavoro di collocazione di questo prodotto a parete a rivenditori Sony o a distributori autorizzati e prestare l’attenzione necessaria alla sicurezza durante l’installazione. Sony non si assume alcuna responsabilità in caso di danni o ferite causate da una gestione non adeguata o da un’installazione scorretta. Per ragioni di sicurezza e per una corretta installazione, attenersi alle Istruzioni per l’uso della staffa di montaggio a parete, alla Guida di avvio del televisore e alle indicazioni contenute in questo manuale.

Informazioni sulla sicurezza Grazie per aver acquistato questo prodotto.

Informazioni per i clienti Per l’installazione di questo prodotto è necessario disporre di sufficiente competenza. Assicurarsi che l’installazione venga eseguita da rivenditori Sony o da personale autorizzato e prestare particolare attenzione alla sicurezza durante le operazioni di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto, da installazione non corretta o da installazioni di prodotti diversi da quello specificato. Quanto dichiarato non pregiudica (eventuali) diritti legali dell’acquirente.

Informazioni per i rivenditori Sony Per l’installazione di questo prodotto è necessario disporre di sufficiente competenza. Leggere attentamente il presente manuale di istruzioni per garantire la corretta esecuzione della procedura di installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Consegnare il presente manuale al cliente dopo l’installazione.

Informazioni per i clienti

AVVERTENZA Se le precauzioni riportate di seguito non vengono rispettate, è possibile procurarsi lesioni gravi o mortali a causa di incendi, scosse elettriche o caduta del prodotto.

Assicurarsi che l’installazione venga eseguita da personale autorizzato e tenere lontani i bambini durante l’installazione. Se la staffa di montaggio a parete o il televisore non vengono installati correttamente, possono verificarsi i seguenti incidenti. Accertarsi che l’installazione sia effettuata da personale autorizzato.  Il televisore potrebbe cadere e causare lesioni gravi, per esempio contusioni o fratture.  Se la parete su cui viene installata la staffa di montaggio a parete è instabile, irregolare oppure non è perpendicolare al pavimento, l’unità potrebbe cadere causando lesioni o danni a oggetti. La parete deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore. (Consultare la Guida di riferimento del televisore per verificarne il peso.)  Se l’installazione a muro della staffa di montaggio non è sufficientemente salda sulla parete, l’unità potrebbe cadere e causare lesioni o danni a oggetti.

Il presente manuale di istruzioni spiega come utilizzare correttamente questo prodotto; inoltre, contiene precauzioni importanti da rispettare per prevenire incidenti. Accertarsi di leggere attentamente questo manuale e di utilizzare correttamente il prodotto. Conservare questo manuale a portata di mano per poterlo consultare in futuro.

Assicurarsi che lo spostamento o lo smontaggio del televisore vengano eseguiti da personale autorizzato.

I prodotti Sony sono progettati per essere sicuri. Ciononostante, è possibile che, se i prodotti vengono utilizzati in modo errato, si verifichino lesioni gravi dovute a incendi, scosse elettriche, ribaltamento o caduta dei prodotti stessi. Onde evitare tali incidenti, accertarsi di osservare le appropriate precauzioni per la sicurezza.

Qualora lo spostamento o lo smontaggio del televisore vengano eseguiti da personale non autorizzato, il televisore potrebbe cadere e causare lesioni o danni a oggetti. Assicurarsi che il televisore venga trasportato o smontato da almeno due persone.

ATTENZIONE Prodotti specificati Questa staffa di montaggio a parete è progettata per essere utilizzata con i televisori specificati. Per quanto riguarda i televisori, consultare la relativa Guida di riferimento per verificare se la presente staffa di montaggio a parete può essere utilizzata.

Dopo aver completato il montaggio del televisore, non rimuovere viti o altri elementi simili. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non effettuare modifiche sulla staffa di montaggio a parete. In caso contrario, la staffa di montaggio a parete potrebbe cadere e provocare lesioni o danni a oggetti.

Non montare prodotti diversi da quelli specificati. Questa staffa di montaggio a parete è progettata per essere utilizzata esclusivamente con il prodotto specificato. Se viene montato un prodotto diverso da quello specificato, questo potrebbe cadere o rompersi causando lesioni o danni a oggetti.

Non collocare altri oggetti diversi dal televisore sulla staffa di montaggio a parete. Non scuotere il televisore verso destra/sinistra o verso l’alto/il basso. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Non appoggiarsi né aggrapparsi al televisore. Non appoggiarsi né aggrapparsi al televisore perché potrebbe cadere e causare lesioni gravi.

ATTENZIONE In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi lesioni o danni a oggetti.

Non esercitare una pressione eccessiva sul prodotto durante le operazioni di pulizia o manutenzione. Non applicare una forza eccessiva sulla parte superiore del televisore. In caso contrario, il televisore potrebbe cadere e provocare lesioni o danni a oggetti.

Precauzioni  Se si utilizza il televisore installato sulla staffa di montaggio a parete per un tempo prolungato, è possibile che la parete dietro o sopra il televisore si scolorisca o che la carta da parati si stacchi, a seconda del materiale di cui è costituita la parete.  Se la staffa di montaggio a parete viene rimossa dopo essere stata installata sulla parete, i fori delle viti rimangono.  Non utilizzare la staffa di montaggio a parete in luoghi soggetti a vibrazioni meccaniche.

IT Verificare che il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

Installazione della staffa di montaggio a parete Informazioni per i rivenditori Sony AVVERTENZA Le seguenti istruzioni si rivolgono esclusivamente ai rivenditori Sony. Accertarsi di leggere le precauzioni per la sicurezza descritte in precedenza e prestare particolare attenzione alla sicurezza durante le operazioni di installazione, manutenzione e controllo del prodotto.

Non installare la staffa di montaggio a parete su un muro dove gli angoli o i lati del televisore sporgono dalla superficie del muro stesso. Non installare la staffa di montaggio a parete su un pilastro se gli angoli o i lati del televisore sporgono dalla superficie del pilastro stesso. Se una persona o un oggetto dovessero urtare la parte sporgente del televisore, potrebbero verificarsi lesioni o danni a oggetti.

Accertarsi di utilizzare correttamente le viti e gli altri materiali per l’installazione in dotazione rispettando le istruzioni contenute in questo manuale di istruzioni. Se si utilizzano altri materiali, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso. Accertarsi di montare correttamente la staffa rispettando la procedura spiegata nel presente manuale di istruzioni. Se una o più viti dovessero apparire allentate o dovessero cadere, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Non installare il televisore sopra o sotto un condizionatore d’aria. Se il televisore rimane esposto a perdite d’acqua o correnti d’aria provenienti da un condizionatore per lungo tempo, potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del televisore.

Accertarsi di installare saldamente la staffa di montaggio a parete rispettando le istruzioni contenute in questo manuale. Se una o più viti dovessero apparire allentate o dovessero cadere, la staffa di montaggio a parete potrebbe cadere a sua volta, causando lesioni a persone o danni a oggetti. Assicurarsi di utilizzare le viti appropriate al materiale di cui è costituita la parete e installare il prodotto saldamente utilizzando almeno quattro viti con diametro di 8 mm (o equivalenti).

Accertarsi di serrare saldamente le viti nella posizione indicata. In caso contrario, il televisore potrebbe cadere e causare lesioni a persone o danni al televisore stesso.

Evitare che il televisore subisca urti durante l’installazione. Se il televisore subisce urti, potrebbe cadere o rompersi. Ciò potrebbe causare lesioni.

Accertarsi di installare il televisore su una parete perpendicolare e piana. In caso contrario, il televisore potrebbe cadere e provocare lesioni.

Dopo aver completato correttamente l’installazione del televisore, fissare correttamente i cavi. Qualora persone o oggetti dovessero rimanere impigliati nei cavi, ciò potrebbe causare lesioni o danni al televisore.

Se il cavo di alimentazione CA o il cavo di collegamento rimangono incastrati tra il prodotto e la parete oppure vengono piegati o attorcigliati forzatamente, è possibile che i conduttori interni restino scoperti, provocando cortocircuiti o rotture dei cavi stessi. Ciò potrebbe causare incendi o scosse elettriche.

Le viti necessarie per l’installazione a parete della staffa di montaggio non sono fornite in dotazione. Per montare la staffa di montaggio a parete, utilizzare le viti appropriate per il materiale di cui è composta la parete.

Installazione del televisore a parete

Controllo degli elementi In dotazione con SU-WL450 ˎˎVerificare che tutti gli elementi necessari siano inclusi.

La procedura di installazione cambia a seconda del televisore da installare. Utilizzare la staffa di montaggio a parete SU-WL450 per installare il televisore alla parete.

 PSW 4x20 con boccola (2)

 Distanziale (20) (2)

 Boccola (20) (M4) (2)

 Adattatore della base (2)

 Distanziale (60) (2)

Nota ˎˎAssicurarsi di conservare le viti rimosse in un luogo sicuro, lontano dalla portata dei bambini.

Preparazione per l’installazione ˎˎTenere a portata di mano la Guida di riferimento del televisore, prima di iniziare l’installazione. ˎˎAccertarsi di avere a disposizione un cacciavite a stella adeguato alle viti prima di procedere con l’installazione. ˎˎControllare la posizione di installazione del televisore. ˎˎPreparare almeno quattro viti con diametro di 8 mm e una vite con diametro di 5 mm o equivalenti (non in dotazione). Scegliere viti adatte al materiale di cui è composta la parete.

IT  Boccola (M4) (2)

 Materiali per il montaggio a parete (S) (2)

In dotazione con il televisore (fissato alla parte posteriore) Portacavi (1)

Scelta della posizione di installazione

Scegliere la posizione di installazione. Assicurarsi che la parete abbia abbastanza spazio per il televisore e sia in grado di sostenere un peso pari almeno a quattro volte quello del televisore. Consultare la seguente tabella sull’installazione del televisore alla parete. Consultare la Guida di riferimento del televisore per conoscere il suo peso. Montaggio standard

Punto centrale dello schermo

Nome del modello KD-

Dimensione Dimensioni del display centrale dello schermo

Lunghezza per il montaggio

Montaggio Montaggio standard sottile 65XD85

Nota ˎˎI numeri nella tabella potrebbero variare leggermente a seconda dell’installazione.

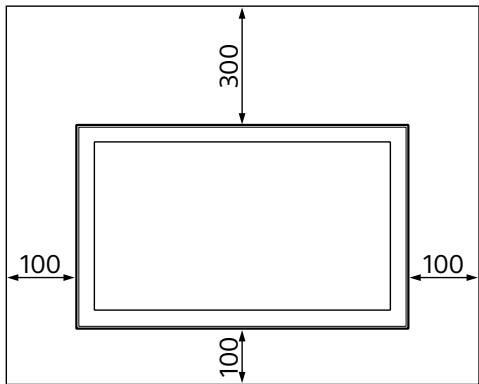

Accertarsi di lasciare uno spazio libero adeguato tra il televisore e il soffitto e le parti sporgenti della parete, come illustrato sotto.

Selezionare lo stile di montaggio a parete. La distanza del retro del televisore dalla parete è selezionabile come mostrato sotto. 2-a Montaggio standard 2-b Montaggio sottile Consultare la tabella del passaggio 1. AVVERTENZA ˎˎCon il montaggio 2-b, l’accesso al terminale posteriore è limitato.

ˎˎPer garantire un’adeguata ventilazione ed evitare la raccolta di sporco o polvere: ˋˋNon posare il televisore piatto, né installarlo in posizione capovolta, girato all’indietro o lateralmente. ˋˋNon posizionare il televisore su uno scaffale, un tappeto, un letto o dentro un armadio. ˋˋNon coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili. ˋˋNon installare il televisore nel modo indicato di seguito.

Circolazione dell’aria bloccata.

Consultare la tabella seguente sulla posizione di montaggio dell’adattatore della base. In caso si selezioni 2-b, saltare questa fase. Nome del modello KD65XD85

Posizione dei ganci b

Nota ˎˎSe si intende far passare i cavi attraverso la parete, effettuare un foro nella parete per inserire i cavi prima di iniziare l’installazione. Per evitare che i cavi rimangano incastrati, posizionare il foro nella parete in modo che si trovi all’esterno del perimetro della base (20) , adattatore della base  e del distanziale (20) , del distanziale (60) .

IT Fissare l’adattatore della base  utilizzando la vite (PSW 4x10)  alla base (20)  se si seleziona 2-a.   

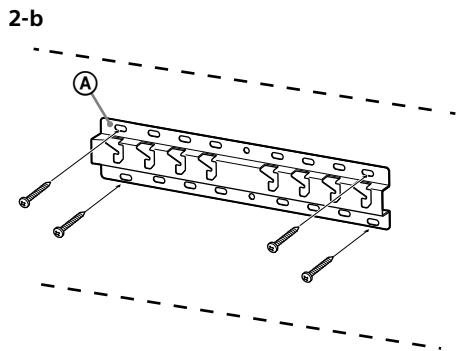

Installazione della base sulla parete ˎˎUtilizzare almeno quattro viti con diametro di 8 mm o equivalenti (non in dotazione).  Fissare quattro viti nei fori dell’adattatore della base  Con base (20)  (solo 2-a). ˎˎInstallare la base (20)  sulla parete orizzontalmente. 2-a

Decidere le posizioni delle viti per l’installazione della base (20) . Consultare le caratteristiche tecniche a pagina 12. Se si seleziona 2-a, utilizzare le posizioni dei fori dell’adattatore della base . AVVERTENZA ˎˎLa parete su cui verrà montato il televisore deve essere in grado di sostenere un peso almeno quattro volte superiore a quello del televisore (Consultare la Guida di riferimento del televisore per verificarne il peso.). ˎˎVerificare la robustezza della parete su cui sarà montato il televisore. Se necessario, rinforzare la parete.

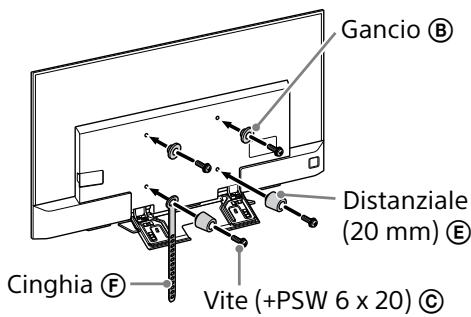

Montaggio sottile (2-b)

Preparazione per l’installazione del televisore

Nota ˎˎNon è possibile utilizzare alcuni dei terminali presenti sulla parte posteriore del televisore quando si utilizza questo stile di montaggio.

Rimuovere le viti dalla parte posteriore del televisore. KD-65XD85

KD-55XD85 Distanziale (20 mm)  Cinghia 

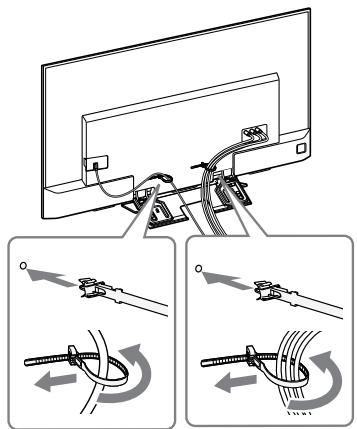

Collegare i(l) cavi(o) necessari(o) al televisore. Accertarsi di collegare i cavi prima di installare il televisore sulla parete. Non sarà più possibile collegare i cavi dopo l’installazione del televisore. Consultare la Guida di riferimento in dotazione con il televisore.

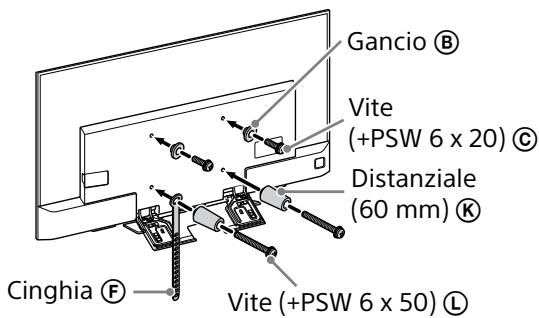

Fissare gli elementi di fissaggio per la staffa di montaggio a parete. Controllare gli elementi di fissaggio consultando la sezione “In dotazione con SUWL450” sotto “Controllo degli elementi” a pagina 5.

Nota ˎˎFissare saldamente gli elementi di fissaggio usando le viti. ˎˎSe si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m {15 kgf·cm}. ˎˎAssicurarsi di conservare le parti inutilizzate in un luogo sicuro per un utilizzo futuro. Conservare il presente manuale per riferimenti futuri.

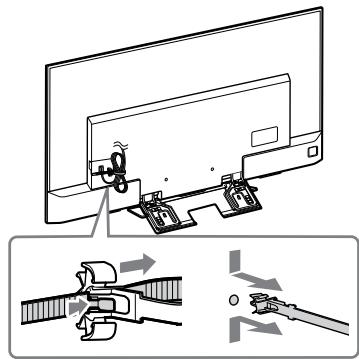

Staccare il portacavi (in dotazione con il televisore). (solo KD-65XD85)

Installazione del televisore a parete

Per i modelli KD-65XD85, fissare il portacavi a uno dei fori interni.

Nota ˎˎAssicurarsi che l’inserimento dei cavi nella parete sia eseguito da personale autorizzato. ˎˎRaggruppare i cavi di collegamento per evitare di calpestarli prima del montaggio a parete.

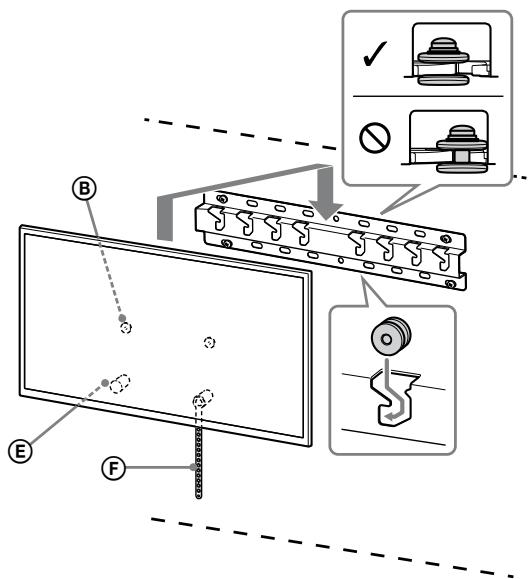

Installare il televisore sulla base. ˎˎPer quanto riguarda la posizione dei ganci  da fissare alla base, fare riferimento alla tabella del passaggio 3 in “Scelta della posizione di installazione” a pagina 6. ˎˎTenere saldamente il televisore con entrambe le mani e agganciare delicatamente i ganci  posizionati sul retro del televisore alla base, accertandosi di controllare la forma dei fori. ˎˎDopo l’installazione del televisore alla parete, verificare che le pulegge  siano fissate saldamente alla base o all’adattatore della base. 2-a

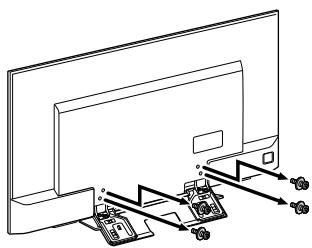

Rimuovere il supporto da tavolo dal televisore. 

Controllo finale dopo l’installazione Verificare quanto segue. ˎˎLe pulegge  sono fissate saldamente alla base o all’adattatore della base. ˎˎI cavi non sono attorcigliati o incastrati. ˎˎIl cinghia  è fissato saldamente e non è allentato.

AVVERTENZA ˎˎUn posizionamento non corretto del cavo di alimentazione CA ecc. può causare corto circuiti e, di conseguenza, incendi o scosse elettriche. Una volta completata l’installazione, accertarsi di verificarne la sicurezza.

Altre informazioni Per rimuovere il televisore, attenersi alla procedura di installazione descritta in precedenza, ma in ordine inverso.

AVVERTENZA ˎˎAccertarsi che il televisore sia tenuto da almeno due persone durante il sollevamento.

Evitare che il fondo del televisore si sposti. ˎˎSollevare il cinghia  e fissarlo saldamente alla parete. 2-a

ˎˎUtilizzare una vite con diametro di 5 mm o equivalente (non in dotazione).

ˎˎAccertarsi che il televisore sia tenuto da almeno due persone durante la rimozione.

Nota ˎˎTirare delicatamente il fondo del televisore verso di sé per verificare che il televisore non si possa muovere. Se il televisore si muove, significa che non è stato fissato correttamente ed è necessario fissare nuovamente il cinghia  in modo saldo.

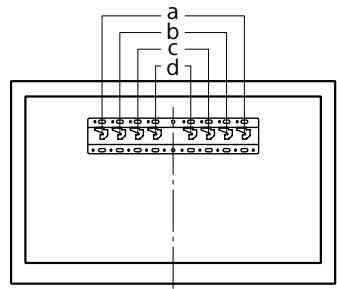

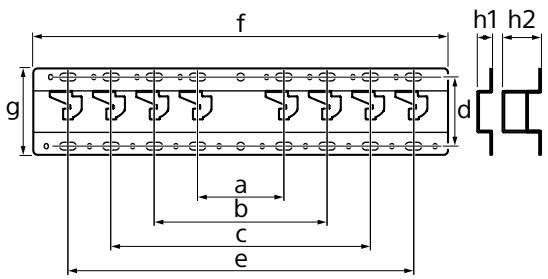

Caratteristiche tecniche h1 h2

Dimensioni: (Circa) [mm] a : 100 b : 200 c : 300 d : 80 e : 400 f : 480 g : 100 h1 : 20 (caso 2-b) h2 : 60 (caso 2-a) Peso (solo base): (Circa) [kg] 0,8 Design e specifiche tecniche sono soggette a modifiche senza preavviso.
