BRUGSANVISNING KD-75XD8505B SONY

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450) Understøttede modeller: KD-65XD85*/55XD85* * "" i modelnavnene angiver tal og/eller tegn for den enkelte model.

Til kunder Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af tv'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv. Til Sony-forhandlere og installatører Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære tv'ets vægt. Monteringen af dette produkt skal udføres af en Sonyforhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering. Af hensyn til sikkerheden og korrekt montering skal du følge den Betjeningsvejledning, der fulgte med dit Beslag til vægmontering, tv'ets Startvejledning og anvisningerne i denne vejledning.

Om sikkerhed Tak, fordi du har købt dette produkt.

Til kunder Installation af dette produkt kræver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert håndtering eller mangelfuld installation eller installation af et andet produkt end det, der er angivet. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere Installation af dette produkt kræver visse forudsætninger. Læs denne vejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter monteringen. Denne monteringsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug. Sonys produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG Specificerede produkter Dette beslag til vægmontering kan kun bruges til montering af de ovenfor nævnte produkter. For tv'er skal du læse deres Referencevejledning for at finde ud af, om du kan bruge beslaget til vægmontering.

ADVARSEL Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen. Hvis beslaget til vægmontering eller tv'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.  Tv'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud.  Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kunne holde en vægt på mindst fire gange tv'ets vægt. (Flere oplysninger om tv'ets vægt findes i tv'ets Referencevejledning).  Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af tv'et skal udføres af en autoriseret installatør. Hvis tv'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Sørg for, at der er mindst to personer til at bære eller afmontere tv'et.

Du må ikke fjerne skruer osv., når tv'et er monteret. Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering. Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt. Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end tv'et på beslaget til vægmontering. Ryst ikke TV’et mod venstre/højre, op/ned. Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over tv'et eller hænge i det. Du må ikke læne dig ind over tv'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Håndter produktet forsigtigt under rengøring og vedligeholdelse. Du må ikke trykke hårdt ind på forsiden af tv'et. Hvis du gør dette, kan tv'et falde ned og forårsage personskade eller materiel skade.

Sikkerhedsforanstaltninger  Hvis du bruger tv'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over tv'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af.  Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.  Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering Til Sony-forhandlere ADVARSEL Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

DK Monter ikke beslaget til vægmontering på flader, hvor tv'ets hjørner eller sider stikker frem. Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor tv'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod tv'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne brugervejledning. Hvis nogle af skruerne er løse eller falder ud, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position. Hvis du ikke gør dette, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Du må ikke montere tv'et over eller under et klimaanlæg. Hvis tv'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af tv'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne brugervejledning. Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter på 8 mm eller tilsvarende.

Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne monteringsvejledning. Hvis du bruger andre dele, kan tv'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for, at tv'et ikke udsættes for stødpåvirkninger under monteringen. Hvis tv'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

Sørg for at montere tv'et på en væg, der er plan og vinkelret på gulvet. Hvis du ikke gør dette, kan tv'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af tv'et. Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af tv'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt. Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til væggen, medfølger ikke. Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Montering af tv'et på væggen

Monteringsproceduren varierer afhængigt af tv'et. Brug beslaget til vægmontering SU-WL450 til at montere tv'et på væggen.

 Afstandsstykke (20) (2)

 Afstandsstykke (60) (2)

 Afstandsstykke (2)

Bemærk ˎˎSørg for at opbevare skruerne et sikkert sted væk fra børn.

Klargøring for installation ˎˎHav tv'ets Referencevejledning ved hånden før montering. ˎˎFind på forhånd en stjerneskruetrækker frem, der passer til skruerne. ˎˎFind tv'ets midtpunkt. ˎˎKlargør mindst fire skruer med en diameter på 8 mm og en skrue på 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Følger med tv'et (findes på bagsiden) Kabelholder (1)

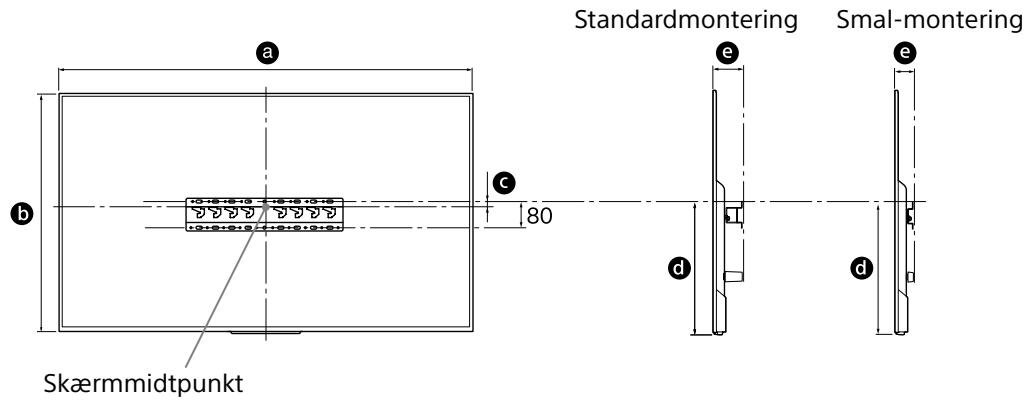

Find tv'ets placering. Sørg for, at der er nok plads til tv'et på væggen, og at væggen kan bære en vægt på mindst fire gange tv'ets vægt. Se følgende tabel vedrørende montering af tv'et på væggen. Flere oplysninger om tv'ets vægt findes i tv'ets Referencevejledning. Standardmontering

Enhed: mm Skærmens mål Modelnavn KD-

Mål for skærmmidtpunkt

Længde for montering

Bemærk ˎˎTallene i oversigten kan variere en smule afhængigt af monteringen.

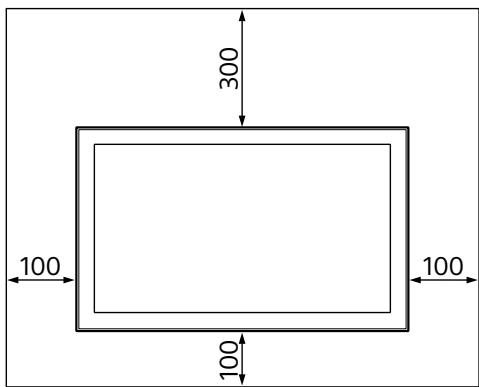

Tegningen nedenfor viser, hvor stor afstand der skal være mellem tv'et og loftet og fremspringende dele af væggen.

Vælg vægmonteringsform. Afstand fra tv’ets bagside til væggen kan vælges som vist nedenfor. 2-a Standardmontering 2-b Smal montering Se tabellen i trin 1. ADVARSEL ˎˎNår 2-b vælges, begrænses adgangen til stikket bagpå.

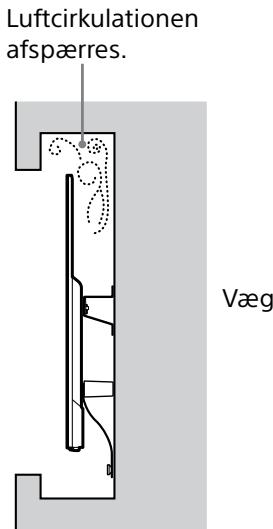

ˎˎFor at sikre tilstrækkelig ventilation og forhindre ansamling af støv og snavs: ˋˋLæg ikke tv'et fladt ned, og montér det ikke på hovedet, bagvendt eller sidevendt. ˋˋTv'et må ikke installeres på en hylde, et tæppe, en seng eller i et skab. ˋˋTv'et må ikke dækkes til med stof, f.eks. gardiner, eller andre ting, f.eks. aviser osv. ˋˋInstaller ikke tv'et som vist nedenfor.

Luftcirkulationen afspærres.

DK Bemærk ˎˎHvis kablerne skal føres i væggen, skal du lave et hul, som de kan føres igennem, før monteringen påbegyndes. Lav et hul i væggen uden for basens (20) , baseadapter  og afstandsstykkets (20) , afstandsstykkets (60)  perimeter, så kablerne ikke kommer i klemme.

Tilpas baseadapter  med en skrue (PSW 4x10)  til base (20)  ved valg af 2-a.   

Montering af basen på væggen ˎˎBrug mindst fire skruer med en diameter på 8 mm eller tilsvarende (medfølger ikke).  Sæt fire skruer i hullerne på baseadapter  med base (20)  (kun 2-a). ˎˎMonter basen (20)  horisontalt på væggen. 2-a

Bestem positionerne for skruerne til montering af base (20) . Se specifikationerne på side 12. Ved valg af 2-a bruges hulpositionerne i baseadapter . ADVARSEL ˎˎVæggen, som tv'et skal monteres på, skal som minimum kunne klare en belastning på fire gange tv'ets vægt (Flere oplysninger om tv'ets vægt findes i tv'ets Referencevejledning). ˎˎKontroller bæreevnen for den væg, som tv'et skal hænges op på. Du kan eventuelt forstærke væggen.

Gør klar til montering af tv'et

ˎˎDu kan ikke bruge nogle af stikkene bag på tv'et, hvis du bruger denne monteringstype.

KD-55XD85 Afstandsstykke (20 mm)  Bælte 

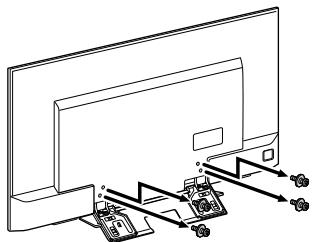

Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Følger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.

Slut de nødvendige kabler til tv'et. Sørg for at tilslutte kablerne før montering af tv'et på væggen. Du kan ikke tilslutte kablerne, når tv'et er monteret. Se den Referencevejledning, der fulgte med tv'et.

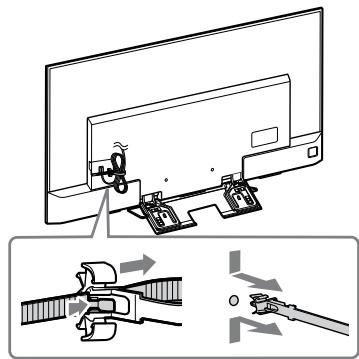

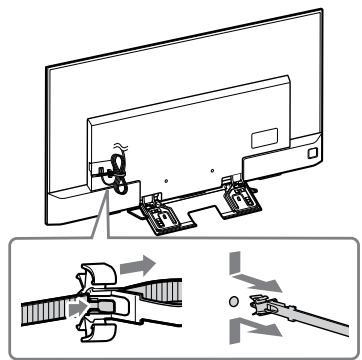

Løsn kabelholderen (følger med tv'et) (kun KD-65XD85).

Bemærk ˎˎFastgør monteringsdelene med skruer. ˎˎHvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}. ˎˎSørg for at opbevare dele, der ikke bruges, et sikkert sted til brug i fremtiden. Gem vejledningen til senere brug.

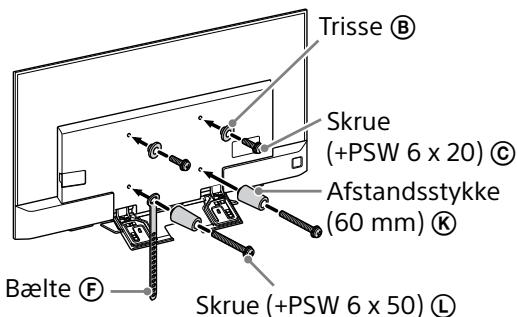

Standardmontering (2-a) Trisse 

Skrue (+PSW 6 x 20)  Afstandsstykke (60 mm)  Bælte 

Vægmontering af tv'et

KD-65XD85: Sæt kabelholderen i ét af hullerne.

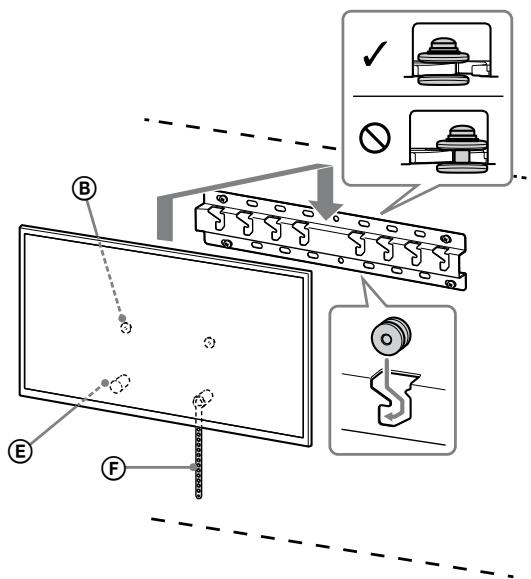

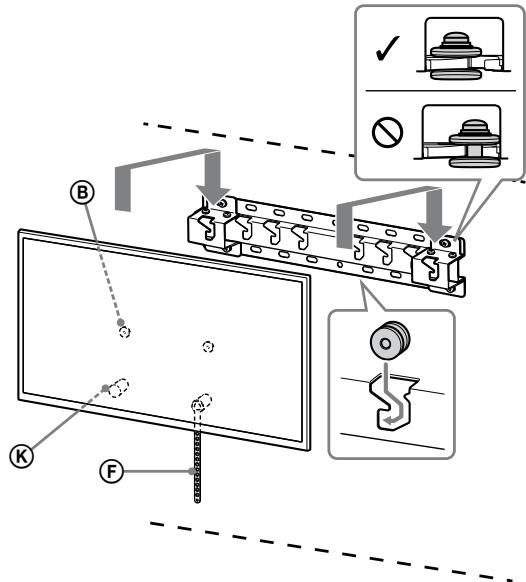

Monter tv'et på basen. ˎˎFor placering af trisserne  på basen, se oversigten i trin 3 i afsnittet "Find en placering" på side 6. ˎˎHold tv'et sikkert med begge hænder, og hæng forsigtigt trisserne , som er fastgjort bag på tv'et, til basen, og bemærk hullernes form. ˎˎEfter montering af tv'et på væggen kontrolleres, at trisserne  er fastgjort korrekt i basen eller i baseadapteren. 2-a

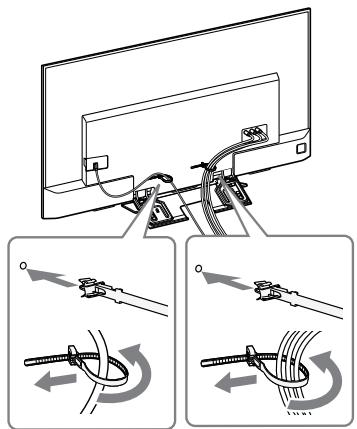

Bemærk ˎˎLad en autoriseret person trække kablerne i væggen. ˎˎSaml tilslutningskablerne, så de ikke bliver trådt på før vægmontering.

Kontroller monteringen Kontroller følgende punkter. ˎˎTrisserne  skal hænge ordentlig i basen eller i baseadapteren. ˎˎLedningen og kablet må ikke være snoet eller klemt. ˎˎBæltet  skal være stramt uden at hænge.

ADVARSEL ˎˎForkert placering af strømkablet osv. kan medføre brand eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Hvis tv'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL ˎˎSørg for, at der er mindst to personer til at bære tv'et.

Sådan forhindres, at tv'et bund flytter sig. ˎˎFastgør bæltet  ordentligt til væggen. 2-a

ˎˎBrug en skrue med en diameter på 5 mm eller tilsvarende (medfølger ikke). Bemærk ˎˎPrøv forsigtigt at trække tv'ets bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet  skal sikres ordentligt igen.

 Avstandsstykke (20) (2)

 Avstandsstykke (60) (2)

 Avstandsstykke (2)

Luftsirkulering er blokkert.

Koble de(n) nødvendige kabelen(e) til TV-en. Sørg for at kablene kobles til før du installerer TV-en på veggen. Du kan ikke koble til kablene når TV-en er installert. Se referanseveiledningen som er inkludert med TV-en.
