NAUDOJIMO INSTRUKCIJA SP 16.000 Dual Kärcher

2 Atvienojiet tikla spraudni no kontaktligzdas.

3 Nospiest Quick-Connect pogu un nonemt pieslēgu-ma īscauruli.

Attëls C

Bendrosios nuorodos 136

Numatomasis naudojimas.... 136

Rizikos lygiai 136

Aplinkos apsauga.... 136

Priedai ir atsarginės dalys 136

Komplektacija.... 136

Garantija.... 136

Prietaiso aprašymas.... 136

Atidavimas eksploatuoti 137

Eksploatavimas 137

Kasdienė priežiūra ir techninė priežiūra .... 138

Gabenimas 138

Sandéliavimas 138

Pagalba gedimų atveju.... 139

Techniniai duomenys.... 139

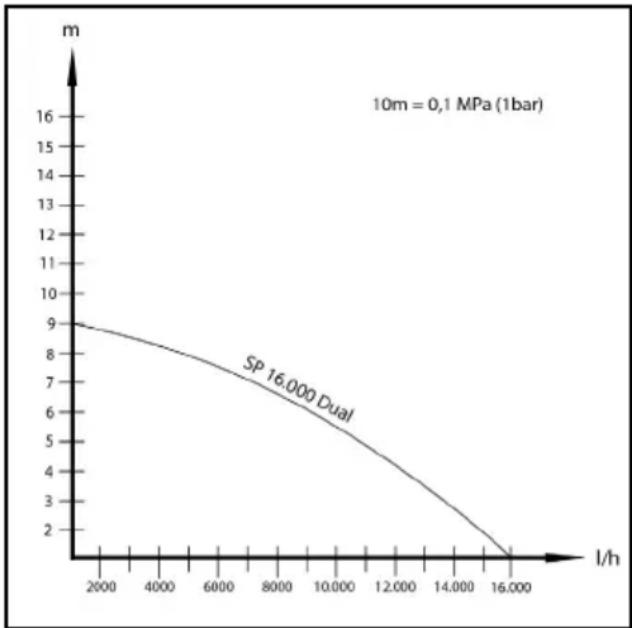

Tiekimo kiekio optimizavimas 140

ES atitikties deklaracija 140

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šj prietaisą naudokite tik privačioms reikmėms.

Numatomasis naudojimas:

• Pastato dalių drenažas potvynių atveju
- Talpyklų išpumpavimas ir perkėlimas
• Vandens gavyba iš šulinių ir šachtų
• Gélo vandens siurbimas iš valčių ir jachtų

Nuorodos dėl veikimo pateiktos skyriuje Eksploatavimas.

Leidžiamosios pumpuojamos terpės

⚠ PAVOJUS

Pumpuojant sprogstamąsias, degias ar netinkamas medžiagas kyla pavojus gyvybei ir žalos pavojus!

Degiosios arba sprogstamosios medžiagos gali užsidegti arba sprogti.

Netinkamos medžiagos gali sugadinti siurblj.

Neperpumpuokite sprogių, degių ar koroziją sukeliančių skysčių ar dujų (pvz., degalų, naftos, nitro skiediklio) ir nepumpuokite riebalų, alyvos, sūraus vandens ar tualetų nuotekų arba vandens, kurio srauto pralaidumas mažesnis nei švaraus vandens.

Leistinos pumpuojamos terpês:

• Šviežias vanduo iki nurodyto užterštumo laipsnio, didžiausias dalelių dydis žr. skyrių Techniniai duomenys.
• Baseino vanduo, tinkamai dozuojant priedus
• Skalbimo purslai, pvz., iš prakiurusių skalbimo mašinų. Tada išplaukite ir išvalykite siurblj švariu gėlu vandeniu, žr. Skalaukite ir valykite.
• Siurbiamų skysčių temperatūra turi būti nuo 5 °C iki 35 °C.

Naudojimas ne pagal paskirti

DÉMESIO

Šalčio keliamas pažeidimų pavojus!

Eksploatavimas per šalčius gali sugadinti jrenginj.

Ne visiškai ištuštintą jrenginį gali pažeisti šaltis.

Šaltomis orų sąlygomis prietaiso neeksploatuokite.

Saugokite jrenginj nuo šalčio.

DÉMESIO

Nepertraukiamo veikimo metu gresia pažeidimų pavojus!

Prietaisas nepritaikytas nepertraukiamam eksploatavimui.

Nenaudokite jrenginio ilgą laiką nepertraukiamai (pvz., nepertraukiamos cirkuliacijos tvenkiniuose) arba kaip stacionaraus jrenginio (pvz., kaip kėlimo jrenginio, fontano siurblio).

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, at-siradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPÉJIMAS

- Ñuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalo-jimus.

DÈMESIO

- Nuoroda dėl galimo pavjoaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymėtus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudétis parodyta ant pa- kuotés. Išpakavę patikrinkite, ar yra visos jrenginio de- talès. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje Paveikslas A

① Nešiojimo rankena
② Tinklo kabelis su kištuku
③ Automatinis vėdinimo įtaisas
④ „Quick-Connect“ žarnos jungtis

⑤ Siurblio jungiamoji detalè G 1 ½ (1", 1 ¼" ir 1 ½" žarnos jungtis ir G 1 ½ - sriegis)
⑥ Siurblio jungiamoji dalis G 1 (3/4" ir 1" žarnos jung-tis ir G 1 - sriegis)
⑦ Atbulinis vožtuvas
⑧ G 1 - srieginé jungtis
⑨ Prijungimo vamzdis (G 1 ½ - sriegis)
⑩ Filtro krepšelio nustatymas
⑪ Filtro krepšelis
⑫ Fiksavimas (plūdinis jungiklis)
⑬ Aukščio reguliavimas (plūdinis jungiklis)
⑭ Plūdinis jungiklis

* Nejtraukta i tiekimo rinkinj.

Atidavimas eksploatuoti

⚠ PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Irenginj sudaro elektriniai ir mechaniniai komponentai. Prieš montuodami, ardydami ar valydami prietaisą visa-da atjunkite ji nuo elektros tinklo.

Pastaba

Kuo trumpesnis žarnos ilgis ir didesnis žarnos skersmuo, tuo didesnis našumas.

Kad siurblys neužsikimštu, mažesnio nei 1 ¼" skersmens žarnoms naudokite pirminį filtrą.

Siurblio jungtis turi kištukinę sistemą (Quick-Connect). Jungiamasis vamzdis su siurblio jungiamaja dalimi G 1 ½ ir srieginė jungtis G1 tiekiami nesumontuoti kartu su jrenginiu.

Pastaba

Prie siurblio jungiamojo elemento G 1 ½ galima prijungti 1", 1 ¼" ir 1 ½" skersmens žarnas.

Kad galima būtų tiekti norimo dydžio granules, reikia pasirinkti pakankamai didelį žamos skersmenį ir siurblio jungties dalį G 1 ½ atitinkamai patrumpinti ties grioveliais. Mažesniam granulių dydžiui taip pat rekomenduo-jamas didelis žarnos skersmuo, kad būtų galimas didelis srauto kiekis.

Prijunkite žarną prie siurblio, jei naudojate 1", 1¼" arba 1½" žarną:

1 Ant jungiamojo vamzdžio užsukite siurblio jungia-maji elementą G 1 ½.

Paveikslas B

2 Užmaukite žarnos spaustuką ant žarnos.
3 Užmaukite žarną ant siurblio jungiamosios dalies G 1 ½ ir pritvirtinkite ją žarnos spaustuku.
4 Istumkite jungiam ajj vamzdji "Quick-Connect" jung- tj.

Paveikslas C

Prijunkite žarną prie siurblio, jei naudojate 34 " arba 1" žarną:

1 Užsukite G 1 srieginę jungtį ant jungiamojo vamzdžio.

Paveikslas B

2 Ant G 1 srieginės jungties pritvirtinkite specialų priedą - siurblio jungiamajį elementą G 1 (6.997-359.0 siurblio jungiamasis elementas G 1 (33,3 mm), jskaitant atbulinį vožtuvą - į pristatymo apimti nejeina):

a Uždėkite atbulinį vožtuvą ant G 1 srieginės jungties taip, kad būtų įskaitomas užrašas „UP“.

b Užsukite siurblio jungiamaji elementą G 1 ant srieginės jungties G 1.

3 Užmaukite žarnos spaustuką ant žarnos.
4 Užmaukite žarną ant siurblio jungiamosios dalies G 1 ir pritvirtinkite ją žarnos spaustuku.
5 Istumkite jungiamaji vamzdji "Quick-Connect" jung-tj.

Paveikslas C

Irengti / panardinti siurblj:

1 Jkiškite plūdinio jungiklio aukščio reguliavimą i užrakta.

Paveikslas D

2 Saugiai pastatykite siurblj ant tvirto pagrindo j pumpuojamą skystj arba panardinkite jj virve, pritvirtinta prie nešiojimo rankenos.

Pastaba

Įsiurbimo zona neturi būti blokuota nešvarumais. Jeigu pagrindas purvinas, pastatykite siurblį ant plytos ar panašiai. Įsitikinkite, ar siurblys yra horizontalioje padėtyje. Neneškite siurblio už kabelio ar žarnos.

Eksploatavimas

⚠️PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Elektros smūgio keliamas pavojus gyvybei palietus jtampingają dalj.

Darbo metu nelieskite virvės, pritvirtintos prie nešiojimo rankenos, ar bet kokių objektų, kurie liečiasi su perpumpuojamu skysčiu (pvz., į perpumpuojamą skystį išsikišusių vamzdynų, turėklų), ir nesiremkite į perpumpuojamą skystį.

Automatinis vėdinimo įtaisas

1. Kai skysčio lygis yra žemas, siurblio jsiurbtas arba jame esantis oras išleidžiamas per automatinj oro šalinimo įtaisą. Be oro, taip pat gali ištekėti skysčio. Jeigu siurblys sunkiai užsipildo, kai skysčio lygis žemas, atjunkite ir pakartotinai prijunkite kištuką, kad palengvintumėte užpildymo procesą.

Paveikslas E

Filtro krepšelio nustatymas

Filtro krepšj galima naudoti 2 padėtyse.

Paveikslas F

	Nešvaraus ir švaraus vandens siurbimas. Šią filtro krepšelio padėtį rekomenduojame pasirinkti siurbimo proceso pradžioje, nes tada siurblio našumas būna didžiausias.
	Plokščiasis siurbimas.Esant tokiai filtro krepšelio padėčiai, rankiniu būdu galima atlikti plokščiajį siurbimą iki 1 mm likutinio skysčio aukščio.

1. Padėkite siurblį ant pagrindo.
2. Užspauskite siurblį tarp kojų ir paimkite už nešiojimo rankenos.
3. Pasukdami rankeną i dešinę, ištraukite filtro krepši.
4. Nustatykite filtro krepši į reikiamą padėtį.
5. Pasukdami rankeną i kairę, jtraukite filtro krepšj.

Automatinis režimas

1. Sureguliuokite plūdinio jungiklio aukšti ir laido ilgi tarp plūdinio jungiklio ir užrakto.

Pastaba

Kai siurblys naudojamas be priežiūros, visada nustaty-kite plūdinį jungiklį į viršutinę padėti, kad siurblys galėtu patikimai išsijungti.

Paveikslas G

Jeigu plūdinis jungiklis nustatytas i žemiausią padėti, kabelio ilgį tarp plūdinio jungiklio ir užrakto nustatykite 2,5 cm, žr. ženklinimą ant kabelio.

Paveikslas H

1. Perkelkite filtro krepši j „nešvaraus ir švaraus vandens tiekimo“ padėtį, žr. skyrių Filtro krepšelio nustatymas.
2. Jkiškite tinklo kištuką i kištukinę dėžutę.

Pastaba

Jeigu pasirinktas automatinis režimas, plūdinis jungiklis automatiškai valdo siurbimo procesą. Siurblys jsijungia, kai tik plūdinis jungiklis pasiekia jjungimo aukštį dėl kylančio skysčio lygio.

Siurblys išsijungia, kai tik plūdinis jungiklis pasiekia iš-jungimo lygj dėl mažėjančio skysčio lygio. Turi būti užtikrinta plūdinio jungiklio judėjimo laisvė.

Pastaba

Perjungimo aukštis priklauso nuo:

• Plūdinio jungiklio padétis.
- Kabelio ilgis tarp plūdinio jungiklio ir blokavimo įtai-so.
Kabelio ilgis turi būti ne mažesnis kaip 2,5 cm. Rekomenduojame laikytis nustatyto kabelio ilgio. Norėdami nurodyti perjungimo aukščius, žr. skyrių Techniniai duomenys.

Rankinis valdymas

Pastaba

Rankiniu režimu siurblys lieka jjungtas.

Nurodytą likutinį skysčio lygį (žr. skyrių Techniniai duo- menys) galima užtikrinti tik dirbant rankiniu būdu.

1. Jstatykite plūdinj jungiklj i spyną, nukreiptą i viršų. Paveikslas I

2. Filtro krepšj perkelkite į reikiamą padėtį, priklausomai nuo skysčio lygio (žr. skyrius Techniniai duomenys ir Filtro krepšelio nustatymas).

DÉMESIO

Pavojus sugadinti, jeigu būtų naudojama sausoji eiga!

Jeigu naudojama sausoji eiga, tada siurblys labiau dévisi.

Nepalikite siurblio be priežiūros, jeigu jis eksploatuoja-mas rankiniu būdu.

Jeigu pradedama veikti sausaja eiga, nedelsdami iš-traukite tinklo kištuką iš lizdo.

1. Jkiškite tinklo kištuką i kištukinę dėžutę.

Eksploatavimo užbaigimas

1. Ištraukite tinklo kištuką iš lizdo. Prietaisas sustoja.

DÉMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jei buvo pumpuojamas nešvarus skystis arba skystis su priedais, pasibaigus darbui jrenginj iš karto išplaukite ir išvalykite, žr. skyrių Skalaukite ir valykite.

2. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Kasdienė priežiūra ir techninė priežiūra

⚠️PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Jrenginj sudaro elektriniai ir mechaniniai komponentai. Neleidžiama, kad vaikai atliktų valymą ir eksploatavimo priežiūrą.

Skalaukite ir valykite

DÉMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1 Jeigu siurbiamas nešvarus skystis arba skystis su priedais, jrenginj reikia išplauti: Naudokite jrenginj švariam gėlam vandeniui be priedų pumpuoti, kol iš jrenginio bus išplauti visi teršalai ar priedai.

⚠️PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Jrenginj sudaro elektriniai ir mechaniniai komponentai.

Prieš montuodami, ardydami ar valydami prietaisą visa-da atjunkite jį nuo elektros tinklo.

2 Ištraukite tinklo kištuką iš lizdo.

3 Paspauskite „Quick-Connect“ mygtuką ir nuimkite jungiamasias dalis.

Paveikslas C

4 Jeigu reikia, pašalinkite likučius nuo žarnos ir greitosios jungties.

5 Irenginio išorę valykite minkšta, švaria šluoste ir švariu gėlu vandeniu.

6 Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Gabenimas

Nešimas ranka

ATSARGIAI

Rizika susižeisti suklupus!

Kyla pavojus susižeisti užkliuvus už palaidų kabelių ir žarnų.

Perkeldami jrenginj būkite atsargūs dėl kabelių ir žarnų.

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonémis

⚠️ISPÉJIMAS

Sužalojimo pavojus, pažeidimo pavojus!

Transportuodami atsižvelkite i prietaiso svorj. Pakraukite arba pritvirtinkite prietaisą laikydamiesi galiojančių direktyvų, kad transportavimo metu jis neslystų ir nebūtų mėtomas.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandèliavimas

DÉMESIO

Sugadinimo pavojus dėl šalčio!

Ne visiškai ištuštintas prietaisas gali būti sugadintas dėl šalčio.

Prieš laikydami visiškai ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Sandėliuokite prietaisą vietoje be šalčio, o ne lauke.

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite i prietaiso svorį.

1. Visiškai ištuštinkite siurblj ir priedus.
2. Palaukite, kol siurblys ir priedai išdžius.
3. Siurblj laikykite nuo šalčio apsaugotoje vietoje.

Triktis Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Daug kartų ištraukite iš lizdo ir jkiškite siur-blio tinklo kištuką, kol bus pradėtas siurbti skystis.
	Įsiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
	Skysčio lygis rankiniu režimu per mažas.	1. Siurblė kuo giliau panardinkite į pumpuoja-mą skystį, žr. skyrių Eksploatavimas.
Siurblys neveikia arba staiga išsijungia	Nutrauktas energijos tiekimas.	1. Patikrinkite saugiklj ir elektros jungtis.
	Dėl perkaitimo apsauginis terminis jungi-klis išjungė siurblį.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Palaukite, kol siurblys atvės.3. Pašalinkite purvo daleles siurbimo vietoje.4. Išvalykite įsiurbimo zoną.5. Užtikrinkite, kad siurblys neveiktų be skys-čio.
	Purvo dalelės blokuoja įsiurbimo zoną.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
Sumažėja siurbiamoji ga-lia	Įsiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuką iš kištukinio liz-do.2. Išvalykite įsiurbimo zoną.
Per mažas pumpavimo našumas	Viršyta didžiausia pumpavimo aukščio vertė.Netinkamai parinktas žarnos skersmuo ir ilgis.	1. Laikykitės didžiausios pumpavimo aukščio vertės (žr. skyrių Techniniai duomenys.2. Jei reikia, pasirinkite didesnį žarnos skers-menį arba trumpesnį žarnos ilgį, žr. skyriųTiekimo kiekio optimizavimas .
Quick-Connect negalima atverti arba užverti	Kištukinė sistema užteršta.	1. Pašalinkite sąvaržą.2. Išvalykite sąvaržą.3. Sumontuokite sąvaržą.
Filtro krepšelio negalima perkelti	Filtro krepšys yra nešvarus.	1. Atsuktuvu ištraukite spaustuką.2. Išimkite filtro krepšelį.3. Išvalykite filtro krepšelį.4. Sumontuokite filtro krepšelį.

Techniniai duomenys

		SP 16.000 Dual
Elektros jungtis
Tinklo jtampa V	230-240
Tinklo dažnis		Hz	50
Vardinė galia		W 550
Įrenginio galios duomenys
Pumpuojamas kiekis (didž.)		l/h	16.000
Slėgis (didž.)		bar	0,9
Transportavimo aukštis (didž.)		m	9
Panardinimo gylis (maks.)		m	7
Leistino pumpuojamo skysčio dalelių dydis (didž.)		mm	20
Automatinis režimas
Plūdinio jungiklio jjungimo aukštis (fiksavimas viršutinėje padėtyje)		mm	255-310

	SP 16.000 Dual
Plūdinio jungiklio išjungimo aukštis (fiksavimas viršutinė-je padėtyje)	mm 115-220
Plūdinio jungiklio jungimo aukštis (fiksavimas žemiausioje padėtyje)	mm 155-210
Plūdinio jungiklio išsijungimo aukštis (fiksavimas žemiausioje padėtyje)	mm 40-120
Rankinis valdymas
Minimalus skysčio lygis Nešvaraus ir skaidraus vandens tiekimas	mm 60
Likusio skysčio lygis Nešvaraus ir skaidraus vandens tiekimas	mm 25
Minimalus skysčio aukštis plokščias įsiurbimas	mm 40
Skysčio likučio aukštis Plokščia ekstrakcija	mm 1
Matmenys ir svoriai
Svoris (be priedų)	k	g
Maitinimo kabelis
Kabelio ilgis m 10

Pastaba

Išimtis taikomas pagal Reglamento (ES) 2019/1781 I priedo 2 skyrių (12): j)

Gamintojas pasilieka teisę keisti techninius duomenis!

Tiekimo kiekio optimizavimas

Pumpuojama srautas yra dar didesnis, jeigu:

• kuo mažesnis pumpavimo aukštis.
• kuo didesni naudojamų žarnų skersmenys.
• kuo trumpesnės naudojamos žarnos.
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.

3Mict
