NAUDOJIMO INSTRUKCIJA DESMi180 DEDRA

1. Nuotraukos, paveikslėliai ir schemos

2. Informacija apie naudojimąsi šia eksploatavimo instrukcija

3. Suvirinimo aparato paskirtis

4. Naudojimo apribojimai

5. Techniniai duomenys

6. Pasiruošimas darbui

7. Prijungimas prie elektros tinklo

8. Suvirinimo aparato jjungimas

9. Suvirinimo aparato naudojimas

10. Einamieji priežiūros darbai

11. Savarankiškas gedimų šalinimas

12. baigiamosios pastabos, komplektas

13. Garantinis lapas

DÈMESIO

Naudojantis prietaisu rekomenduojama visada laikytis pagrindinių darbo saugos taisyklių siekiant sumažinti gaisro, elektros smūgio ar mechaninio sužalojimo galimybę.

Prieš pradedami naudotis įranga, susipažinkite su naudojimo instrukcijos turiniu. Išsaugokite naudojimo instrukciją, darbo saugos instrukciją ir Atitikties deklaraciją.

Griežtai laikydamiesi nurodymų ir patarimų pateiktų naudojimo instrukcijoje galėsite ilgai naudotis prietaisu.

Atitikties deklaracija yra gamintojo „Dedra-Exim“ Sp. z o.o. būstinėje.

Kontaktai:

DEDRA - EXIM Sp. z o.o.

Visos teisės saugomos. Šis kūrinys yra saugomas autorinių teisių įstatymų. Eksploatavimo instrukcijos arba jos fragmentų kopijavimas ir platinimas be „DEDRA EXIM“ sutikimo draudžiamas.

„Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo.

Informaciné lentelè, modelis DESMi180

Irenginio pavadinimas Gamintojas Modelis Spawarka inwertorowa 180 A Wyprodukowano w Chinach dla: DEDRA EXIM Sp. z o.o., 05-800 Pruszków, ul. 3 Maja 8 www.dedra.pl DESDM180 Nr partii: XXXXXXXXX Rok prod: 2015 1 ~ I₂ = PN EN60974-1:2013 Logotipas Pagaminimo metai ir partijos nr. Norma Obwód spawania: Suvirinimo grandinés parametrai Obwód zasilania: Maitinimo grandinés parametrai Piktogramos U₁=230 V I₁max=24 A I₁ref=15 A IP21S Barkodas

Informaciné lentelè, modelis DESMi160M

Irenginio pavadinimas Gamintojas Modelis Spawarka inwertorowa 160A Wyprodukowano w Chinach dla: DEDRA EXIM Sp. z o.o., 05-800 Pruszków, ul. 3 Maja 8 www.dedra.pl DESMi160M Nr partii: XXXXXXXXX Rok prod: 2016 1 ~ t_f_ = PN EN60974-1:2013 Logotipas Pagaminimo metai ir partijos nr. Norma Obwód spawania MIGMAG: MIG/MAG suvirinimo grandinês parametrai 20 A / 15 V - 160 A / 22 V X [%] 20 [%] 60 [%] 100 [%] U_s = 78 V I_2 160A 120 A 100 A U_2 22V 20 V 19 V Obwód spawania MMA: MMA suvirinimo grandinês parametrai 20 A / 20,8 V - 140 A / 25,6 V X [%] 20% 60% 100% U_s = 78 V I_2 140 A 90A 80A U_2 25,6 V 23,6V 23,2V Obwód zasilania: Maitinimo grandinês parametrai U_t = 230 V I_max = 24 A leff=15,9A IP21S Piktogramos Barkodas podzameń ultrafiolat (01)05902628760791 (10)11500426

Panaudotų piktogramų aprašymas

Lengvas lanko uždegimas – sistema palengvinanti lanko uždegimą

Privaloma: Perskaitykite aptarnavimo instrukcija

Startinis suvirinimo elektros padidėjimas – lanko dinamiką ir stabilumą reguliuojanti sistema

Privaloma naudoti veido apsaugą (suvirintojo skydelj)

Sistema, apsauganti nuo elektrodo sunaikinimo del jo prilipimo

Privaloma naudoti pirštines

Pritaikymas maitinimui iš generatoriaus ir informacija apie jo minimalią galią

Įspėjimas apie infraraudonają spinduliuotę

Terminės apsaugos suveikimo signalizavimas

(-) poliaus pajungimo lizdo žyma – prieš pajungiant, būtina patikrinti elektrodų gamintojo nurodymus – įprastai į šį lizdą yra įjungiamas MIG/MAG laidas.

(+) poliaus pajungimo lizdo žyma – prieš pajungiant, būtina patikrinti elektrodų gamintojo nurodymus – įprastai į šį lizdą yra įjungiamas elektrodinis laidas.

(-) poliaus pajungimo lizdo žyma – prieš pajungiant, būtina patikrinti elektrodu gamintojo nurodymus – įprastai į šį lizdą yra jjungiamas masės laidas.

2. Informacija apie naudojimąsi šia eksploatavimo instrukcija Dėmesio!

Darbo metu reikia besalygiškai laikytis darbo saugos instrukcijos nurodymų. Darbo saugos instrukcija yra pridėta prie prietaiso kaip atskira brošiūra ir būtina ją išsaugoti. Perduodant prietaisą kitam asmeniui, būtina kartu perduoti eksploatavimo instrukciją, darbo saugos instrukciją ir atitikties deklaraciją. Įmonė „Dedra Exim“ neatsako už nelaimingus atsitikimus, įvykusius dėl darbo saugos nurodymų nesilaikymo.

! Dèmesio!

Reikia jdėmiai perskaityti visas saugumo instrukcijas ir aptarnavimo instrukcijas. Nurodymų ir įspėjimų nesilaikymas gali atvesti prie trenkimu elektros srove, gaisro ir / arba rimtų kūno sužalojimų. Išsaugokite visas instrukcijas, saugumo instrukcijas ir atitikties deklaraciją naudojimui ateityje.

3. Irenginio paskirtis

DESMi180 ir DESMi160M inverteriniai suvirinimo aparatai – tai jrenginiai skirti lankiniam suvirinimui apsauginių dujų aplinkoje. DESMi160M suvirinimo aparatas leidžia virinti glaistytais elektrodais. Jų konstrukcijoje yra naudojami IGBT (ang. Insulated Gate Bipolar Transistor) tranzistoriai – bipoliniai tranzistoriai su izoliuota užtūra. Tai puslaidininkio elementas naudojamas energoelektroniniuose konverteriuose. Jis suderina dviejų tranzistorių tipų privalumus: lengvą polinių tranzistorių valdymą ir aukštą įtampa bei greitą bipolinių tranzistorių perjungimą. IGBT tranzistorių naudojimas suvirinimo aparate leidžia jrenginiui pasiekti didelį efektyvumą turint nedidelį dydį ir nedidelį svorį palyginus su kitų technologijų suvirinimo aparatais.

Pagrindinė šių modelių paskirtis yra lankinis suvirinimas apsauginių dujų aplinkoje. Virinimas anglies dvideginio aplinkoje (reaktyvi apsauga) taikant MAG metodą ir Ar aplinkoje (neutralios dujos). Galima su jais dirbti naudojant 0,8 mm ir 1,0 mm skersmens vielą, priklausomai nuo suvirinimo įtampos, poreikių ir atliekamos operacijos tipo. Suvirinimo aparatai yra pritaikyti įtampai 230V \~, 50 Hz (vienfaziai).

4. Naudojimo apribojimai

Suvirinimo aparatas buvo sukurtas darbui pramoninėje teritorijoje. Namų ūkio sąlygomis suvirinimo aparatą galima naudoti tik naudojant specialias saugos priemones, atitinkančias normas ir leidžiančias apsisaugoti nuo elektromagnetinio lauko poveikio. Bet, nežiūrint į tai, kad suvirinimo aparatas buvo suprojektuotas taip, kad elektromagnetinė emisija būtų kuo mažesnė, jis gali sukelti elektromagnetinių sutrikimų, kurie gali veikti kompiuterių ir kompiuteriniu būdu valdomų įrengimų, saugos sistemų įrengimų, matavimo įrangos, radijo ryšio įrangos, radijo keliu valdomų įrengimų ir pan. įrangos veikimą.

Irengimas buvo sukurtas taip, kad galètų būti naudojamas mėgėjų.

Savavališki mechaninės ir elektrinės arba elektroninės konstrukcijos pakeitimai, bet kokios modifikacijos, priežiūros darbai, kurie nėra nurodyti naudojimo instrukcijoje laikomi neteisėtais ir yra garantinių teisių netekimo priežastis, o Atitikties deklaracija nustoja galiojusi.

! Dèmesio!

• Netalpinti suvirinimo aparato ant nelygaus, nestabilaus arba biraus pagrindo
• Suvirinimo aparatas gali trikdyti radijo būdu valdomų įrengimų darbą. Reikia atitinkamai paruošti darbo vietą ir netoli suvirinimo aparato nenaudoti radijo ryšio įrangos.
• Draudžiama dirbti dulkétose patalpose. Suvirinimo aparatą galima pastatyti patalpoje, kurioje nėra dulkių ir nešvarumų, kur yra laisva oro cirkuliacija ir gerai veikia ventiliacinė sistema.
• Draudžiama dirbti drėgnose patalpose. Nenaudoti suvirinimo aparato, jei temperatūra viršija 40°C.

Užterštumo laipsniai yra nurodyti standarte PN-EN 60974-1.

Maksimali darbo srovė gali būti pasiekta tik, kai elektros tinklas užtikrina pilną elektros tiekimo efektyvumą. Inverterinis suvirinimo aparatas turi būti jungiamas į elektros tinklą su 230 V įtampa. Mažo skersmens ilgintuvo laidai žymiai sumažins suvirinimo aparato pajėgumą. Inverterinis suvirinimo aparatas pritaikytas darbui su generatoriumi, kurio vardinė galia yra 10 kVA. Mažesniu galingumu pasižymintys generatoriai neleidžia naudoti visus pjoviklio įtampos nustatymus.

Draudžiama naudoti suvirinimo aparatą vamzdžių atšildymo metu!

Pagal normą PN-EN 60974-1 „Lankinio suvirinimo įranga. 1 dalis: Suvirinimo energijos šaltiniai“ yra išskiriami trys teršalų tipai:

a) Užteršimo laipsnis 1: Be teršalų arba tik sausi, nelaidūs teršalai. Teršalai neturi reikšmės.

b) Užteršimo laipsnis 2: Tik nelaidūs teršalai, bet kartais reikia tikėtis laidumo dėl kondensacijos.

c) Užteršimo laipsnis 3: Laidūs arba sausi nelaidūs teršalai, kurie tampa laidūs dėl kondensacijos.

d) Užteršimo laipsnis 4: Visada laidūs teršalai dėl laidžių dulkių, lietaus arba sniego.

Mikroaplinkos užteršimo laipsniai buvo nustatyti su tikslu įvertinti oro izoliacinį ir paviršiaus atstumą pagal 2.5.1 IEC 60664-1

(Savokos ir apibrėžimai 3 p. 40 str. 13 pagal normą PN-EN 60974-1)

Pagal normą PN-EN 60974-1 ir IEC 60664-1 dauguma suvirinimo energijos šaltinių atitinka III viršjtampio kategoriją. Turi būti suprojektuoti naudoti sąlygomis, kai yra mažiausiai 3 užteršimo laipsnis. Elementai arba dalys su oro izoliaciniais ir paviršiaus atstumais, atitinkančiais 2 užteršimo laipsnį, yra leistini, jei bus visiškai padengti, sandariai uždaryti korpuse arba glaistyti pagal IEC 60664-1.

Vielos skersmuo

Vielos skersmuo priklauso nuo suvirinamos medžiagos storio, suvirinimo pozicijos. Orientacinės vertės sudaro:

pagrindinė medžiaga, kurios storis yra iki 2 mm – viela 0,8 mm

pagrindinė medžiaga, kurios storis yra 2-10 mm – viela 1.0 mm ir 1,2 mm

Nustatymų ir darbo ciklų lentelė yra galiniame panelyje arba įrengimo apačioje. Žymos:

X - Darbo ciklas I_2 - Nominali suvirinimo srovė U_2 - Įtampa aprovimo režime

Laikoma, kad pilno darbo ciklo laikas yra 10 min. (pavyzdžiui: X = 60 %

reiškia, kad apkrova trunka 6 min., o po ciklo eina 4 min. pertrauka)

5. Techniniai duomenys

Inverterinio suvirinimo aparato modelis DESMi180 DESMi160M

Elektros jtampa 230 V\~ 50 Hz 230V\~ 50Hz

Maksimali suvirinimo MIG/MAG metodu jtampa 180A 160A

maksimali suvirinimo MMA metodu jtampa - 140A

Suvirinimo srovés reguliavimo diapazonas 20 - 180 A 20 - 160A

Suvirinimo vielos skersmens diapazonas 0,8 ir 1 mm

Svoris 12 kg 12 kg

Aušinimas ventiliatorius

Apsaugos laipsnis IP 21S IP21S

0,8 ir1 mm

ventiliatorius

6. Pasiruošimas darbui

Suvirinimo aparatas privalo stovėti gerai apšviestoje vietoje, kurioje nėra drėgmės. Prieš pradedant darbą su suvirinimo aparatu, būtina patikrinti maitinimo laido, suvirinimo laidų, elektrodų laikiklių ir medžiagos gnybto būklę. Nedirbti, jei jie yra pažeisti. Pažeistus pakeisti tvarkingais.

Suvirinimo metu sroviniai laidai skleidžia stipru elektromagnetinj lauką. Norint sumažinti elektromagnetinj spinduliavimą, reikia padėti srovinius laidus arti savęs.

MAG irenginys turi vielos tiektuvą, kurio užduotis yra be pertraukos tiekti vielą pro lankstų vamzdį. Tiektuvo sandara (žiūr. nuotr. C arba F):

- variklis

- vielos tiekimo rité (C-4; F-4)

- vielos rité (C-6: F-6)

Variklis varo vielą tiekiančias rites. Ritė gali turėti skirtingus griovelius, kuriais juda viela. Šiuose modeliuose yra ritė su grioveliais 0,8 mm ir 1 mm vielai. Dėl netinkamo griovelio parinkimo ir ričių prispaudimo tiektuvas gali veikti neteisingai – pvz. deformuoti vielą – pernelyg prispaudus vielą, viela bus deformuota; - netinkamai parinkus rite ir pernelyg stipriai prispaudus vielą, vielą nejudės - pernelyg didelis griovelio pleištas palyginus su vielos skersmeniu.

Jei norime naudoti 1 mm vielą, reikia atsukti tiekiančios ritės reguliatorių (C-5: F-5), nuimti rite (C-4: F-4), pasukti ją taip, kad didesnis griovelis atsirastų išorinėje suvirinimo aparato pusėje. Toliau reikia uždėti rite ant volelio ir užsukti reguliatorių.

ATMINKITE

Jei tiekimo rite slysta ir netiekia vielos, vadinasi prispaudimas yra per silpnas.

Jei viela stringa korpuse arba rite ją deformuoja, vadinasi prispaudimas yra pernelyg stiprus.

Naudojant miltelinę vielą, būtina atminti, kad reikia paruošti įrenginį šiam darbui ir pakeisti pradinės įtampos poliškumą į neigiamą (suvirinimo laidą reikia pajungti prie neigiamo gnybto, o masės laidą – prie teigiamo).

Vielos tiektuve 17 raktu atsukti srovinių laidų tvirtinimo varžtus (C-1, C-2; F-1, F-2), pradinės įtampos poliškum gnybtus (pažymėtus „+“ ir „-“), pakeisti juos vietomis ir užsukti. Naudojant miltelinę vielą, reikia naudoti atitinkamas tiekimo rites (jos turi atitinkamos formos griovelį ir griovelio paviršių). Išpakuotas įrenginys yra pritaikytas suvirinimui naudojant pilną vielą. DESMi180 ir DESMi160M suvirinimo aparatai yra gamintoj paruošti suvirinimui pilna vielą.

Prieš pradedant darba, būtina įsitikinti, kad tiekimo ritėje yra nustatytas atitinkamas elektrodinės vielos skersmuo.

Vielos ïdėjimas

Nuimti vielos prispaudimo reguliatorių, ant kurio yra tvirtinama rite.

• uždėti rite, kad viela būtų tiekiama iš apačios (nuotr. C arba nuotr. F),
• vielos pradžia nukirpti 45 laipsnių kampu šoninių gnybtų pagalba (pvz. modelis DEDRA 1246),
• jdėti vielą i vielos tiekimo sistemą (C-7; F-7),
• jkišti vielą i vielos kreipiančiają,
• stumti vielą, kol ji nepasirodys suvirinimo laido lizde (A-6; D-7),
• uždėti prispaudžiančią rite ir prispausti taip, kad rite veiktų su mažu pasipriešinimu,
• jsukti suvirinimo laidą i lizda,
• DESMi180 suvirinimo aparate spausti suvirinimo laido jjungiklj, kol nepasirodys viela.
• DESMi160M suvirinimo aparate spausti mygtuką vielos dėtuvės viduje (Pav. F-8).

7. Pajungimas prie tinklo

Prieš paleisdami prietaisą, patikrinkite ar maitinimo įtampa atitinka vertę pateiktą vardinių duomenų lentelėje.

Sistema, tiekianti elektrą suvirinimo aparatui, turi būti atlikta iš varinio laido, kurio minimalus skersmuo yra 3 x 2,5 mm2, turi būti tiesiama nuo saugiklio, kurio vertė yra mažiausiai 16 A (pvz. iš serijos S300 (C)), priimant, kad įrengimas bus pajungtas kaip vienintelis, ir turi atitikti visas naudojimo saugos normas. Draudžiama pajungti ir naudoti suvirinimo aparata, jei maitinimo tinkle nėra apsauginio laido.

Elektros instaliacija turi būti atliekama profesionalaus elektriko. Jei ketinate naudoti ilgintuvą, įsitikinkite, ar jo skerspjūvis būtų ne mažesnis kaip nurodytas (žiūr. lentelę). Elektrinį laidą reikia padėti taip, kad jo nebūtų galima perpjauti, o jo ilgis netrukdytų dirbant. Nenaudokite sugadintų ilgintuvų.

Netraukite už maitinimo laidą ištraukdami kištuką iš elektros rozetės.

8. Irenginio ijungimas

Jei reikia atlikti suvirinimo darbus toli nuo maitinimo šaltinio, del galimų įtampos nuosmukių maitinamame laide reikia naudoti ilgintuvus, kurių vielų skersmuo yra ne didesnis kaip 2,5 mm2. Ilgintuvas privalo turėti apsauginį laidą. Įsitikinti, kad maitinimo tinklas turi apsauginį laidą. Būtina naudoti trilaidį ilgintuvą (su apsauginiu laidu), kurio vielų skersmuo yra pritaikytas nominaliai apkrovai.

Suvirinimo aparato jjungiklis yra galiniame jrenginio panelyje. Itsitikinti, kad jjungimo mygtukas yra pozicijoje „Išjungtas“ (pažymėtas OFF arba O) – žiūr. pav. B-2 arba E-2. Įtampa yra jjungiama perjungus mygtuką i poziciją „Jjungtas“ (pažymėta ON arba I) – žiūr. pav. B-2 arba E-2.

Pajungti suvirinimo laidus prie suvirinimo aparato pagal nurodymus priekiniame panelyje (Pav. B; Rys. E).

1. Suvirinimo masės laidas – įspausti laido antgalį į lizdą pažymėtą (masės gnybtu A-5) ir pasukti į dešinę, kol pasijus pasipriešinimas – viršutinis lizdas.
2. Suvirinimo laidą uždėti pagal nurodymus iš 7 punkto „Pasiruošimas darbui“.
3. Suvirinimo laidą, tiekiantį elektrą elektrodų laikikliui, įsukti į lizdą pažymėta (rankena MAG: A-6).

Priekiniame suvirinimo aparato panelyje (Pav. B-1: E-1) yra du reguliatoriai, žiūr. pav. B-3 arba E-3.

1. Dešinysis regulatorius – suvirinimo parametro reguliavimas (aprašytas įtampos skale).
   DESMi160M modelyje regulatorius turi dvigubą skalę su vertémis MIG/MAG metodui ir įtampos vertémis MMA/ metodui.
2. Kairysis reguliatorius reguliuoja suvirinimo vielos tiekimo greitj.
3. Galinis panelis (Pav. B-2; E-2): Apsauginių dujų pajungimas turi būti atliktas pagal Darbo saugos taisykles.
4. Galinis panelis (Pav. B-2; E-2): Suvirinimo aparato jungimas.

Pavyzdys:

Dešinysis regulatorius apibrėžia suvirinimo energijos parametru vertę.

Kairysis reguliatorius su skale skirtas reguliuoti vielos tiekimo greitj. Suvirinimo viela bus tiekiama su greičiu, nustatytu šiuo reguliatoriumi.

Prieš pradedant suvirinimo darbus, būtina atlikti testą su bandomaja to paties storio medžiaga.

Baigus suvirinimą, neatitraukti suvirinimo antgalio nuo sujungimo vietos, nes baigus suvirinimą apsauginės dujos dar yra tiekiamos apie 2 sek.

9. Irenginio naudojimas

Medžiagos paruošimas suvirinimui

Nuvalyti suvirinamą medžiagą vietose, kur bus daroma siūlė, ir medžiagos gnybto tvirtinimo vietoje. Vieliniu šepečiu, švitriniu popieriumi arba cheminiu būdu nuriebinant pašalinti rudis, dažus, laką ir panašius nešvarumus. Rankinio suvirinimo atveju nuvalytas elementų plotis turi būti apie 25 mm.

Reikia pašalinti visus medžiagos nešvarumus, nes suvirinimo metu iš jų išsiskirs didelis dujų ir oksidų kiekis, dėl ko siūlės patvarumas sumažėja.

Suvirinimas MIG/MAG metodu

Suvirinimo MIG/MAG metodu su lydžiais elektrodais pavadinimas kilęs nuo apsauginių dujų tipo. MAG (Metal Active Gas) atveju apsauginėmis, reaktyviomis dujomis yra (CO2) ir dujų mišiniai (CO2+Ar, CO2+Ar+O2). MIG (Metal Inert Gas) atveju yra naudojamos inertinės apsauginės dujos – pvz. Ar-argonas, He-helis ir šių dujų mišiniai. Dujos yra parenkamos atsižvelgiant į suvirinimą medžiagą ir suvirinimo metodus (žiūr. Papildoma informacija). Jos daro įtaką suvirinimo lankui, išlydytos medžiagos tiekimui, lydymo gyliui ir siūlės cheminei sudėčiai. Abiejuose suvirinimo su lydžiu elektrodu metoduose gali būti naudojama pilna arba miltelinė viela. Viela yra tiekiama mechaniškai į suvirinimo laikiklj iš tiektuvo. Vielos galas pasirodo angoje ir susilieja su lanku susidarant išlydyto metalo vonia.

Optimalus suvirinimo įtampos augimas priklauso nuo elektrodinės vielos, elektrodinės vielos skersmens, duju tipo, suvirinimo grandinės induktyvumo.

Suvirinimo metu galime išskirti 3 suvirinimo lankų tipus:

1. Sujungiamasis pasižymi smulkiais lašais, skystas metalas iš vielos patenką j vonią, kai lašai susiduria su vonia. Skystas metalas teka laisvai, lašais. Šio tipo suvirinimo metu taškymas yra nedidelis, siūlės tinkamai suformuotos ir išlydytos. Rekomenduojama virinti 1,5-3 mm storio medžiagas ir naudoti 0,8 mm-1,2 mm skersmens vielą.
2. Pereinamasis pasižymi pereinamuoju skysto vielos metalo perėjimu j vonią (lašai ir purškiamas). Šį būdą taikome kai suvirinamos medžiagos storis yra 3-6 mm. Reikia nustatyti didesnę įtampa.
3. Be sujungimų pasižymi tuo, kad elektros lankas purškia mažus metalo lašus. Šiuo metodo atveju lašai prilimpa prie suvirinamų srovinio antgalio elementu ir suvirinimo laikiklio. Šiuo būdu galima virinti storus elementus

Suvirinimas MMA metodu su glaistytu elektrodu (tik DESMi160M modelis).

DESMi160M suvirinimo aparatas leidžia virinti glaistytais elektrodais.

Prieš pradedant virinimą šiuo būdu, būtina patikrinti pas elektrodų gamintoją, kaip teisingai reikia pajungti laidų poliškumą. Ši informacija turėtų būti nurodyta ant elektrodų įpakavimo.

Lankinio suvirinimo glaistytais elektrodais metu suvirintojas uždega lanką tarp elektrodo galo ir suvirinamo objekto natūralios medžiagos. Tai procesas, kurio metu patvarus sujungimas yra gaunamas, kai veikiant elektros lanko šilumai išsilydo glaistyto elektrodo šerdis, metaliniai elektrodo glaisto komponentai ir suvirinama medžiaga. Elektrodas yra rankiniu būdu perstumiamas ir nustatomas tam tikru kampu. Susidaro siūlė. Priklausomai nuo elektrodo tipo elektrodo glaistas suvirinimo proceso metu sudaro suvirinimo zonoje duju apsaugą, saugodamas ją nuo atmosferos prieigos. Taip pat įveda į suvirinimo zoną deguonį pašalinančias daleles ir suformuoja šlakinį sluoksnį.

Prie pagrindinių suvirinimo parametų priskaičiuojame suvirinimo srovės stiprį (reguliuoja suvirintojas, nustatomas srovės reguliatoriumi), elektros lanko įtampą (reguliuoja suvirintojas, nustatydamas elektrodo nuotolį nuo medžiagos), suvirinimo greitį (reguliuoja suvirintojas, sulėtindamas arba pagreitindamas elektrodo judėjimą) ir elektrodo skersmenį ir jo padėtį sujungimo atžvilgiu. Dėl aukščiau išvardytų priežasčių suvirinimo procesas stipriai priklauso nuo suvirintojo žinių, patirties, gebėjimų ir praktikos.

Rekomenduojama, kad mažiau patyres operatorius atliktų suvirinimo bandymą ant nereikalingų medžiagos likučių.

Prieš pradedant darbą, būtinai reikia atlikti visus aukščiau išvardintus veiksmus. Išskirtinį dėmesį reikia skirti elementams, susijusiems su darbo sauga ir darbo vietos paruošimu darbui, suvirinamos medžiagos valymui ir įrenginio paruošimui darbui.

Atsižvelgiant i elektrodu gamintojo nurodytą poliškumą, pajungti srovinius laidus prie suvirinimo aparato, jkišti kištuką i rozetę (jjungimo mygtukas turi būti padėtyje „Išjungtas“), pritvirtinti gnybtą prie suvirinamos medžiagos, įtvirtinti glaistytą elektrodą laikiklyje. Ijungti suvirinimo aparatą ir reguliatoriumi nustatyti norimą suvirinimo srove. Uždegti lanką prisiliečiant elektrodu prie medžiagos ir pakelti elektrodą taip, kad lankas būtų palaikomas, arba patrinant elektrodu daikto paviršių. Lanką visada uždegame siūlės, kurią planuojame padaryti, vietoje. Atlikti suvirinimo operaciją. Po suvirinimo nuvalyti siūlę plaktuku pašalinant šlako likučius. Nedaryti naujos siūlės ant nenuvalyto paviršiaus.

Elektrodai

Glaistyto elektrodo skersmens ir jo tipo priklausomai nuo suvirinamos medžiagos parinkimas yra labai svarbus teisingo suvirinimo operacijos atlikimo parametras. Elektrodo skersmuo daro esminę įtaką siūlės formai ir gyliui. Elektrodo skersmens didinimas esant pastoviai srovei didina siūlės plotį ir sumažina gylį. Glaistyti elektrodai gali turėti skersmenį: 1,6 - 2,0 - 2,5 - 3,2 - 4,0 - 6,0 - 8,0 mm. Elektrodų ilgis priklauso nuo elektrodų skersmens ir, pavyzdžiui, sudaro: 2,5 mm skersmens elektrodams; 250 - 300 - 350 mm, o 3,2 mm skersmens elektrodams; 300 - 350 - 400 - 450 mm. Pilnas elektrodų sąvybių rinkinys yra nurodomas elektrodų gamintojo paruoštoje techninėje charakteristikoje. Šioje charakteristikoje turi būti nurodomi visi pagal normą reikalingi duomenys, įskaitant: elektrodo žymes, glaisto tipą, elektrodo panaudojimą, suvirinimo pozicijas, suvirinimo srovės rūšis ir stipris priklausomai nuo elektrodo skersmens, elektrodo pajungimo poliškumas, būtinos šiluminės procedūros suvirinimo metu, elektrodų džiovinimo ir laikymo sąlygos.

Glaistytų elektrodų žymėjimas pagal PN-EN 499 – „Suvirinimas. Suvirinimo papildomos medžiagos. Glaistyti elektrodai rankiniam lankiniam suvirinimui – nelegiruotasis ir smulkiagrūdis plienas. Žymėjimas“ susideda iš aštuonių simbolių - pvz.

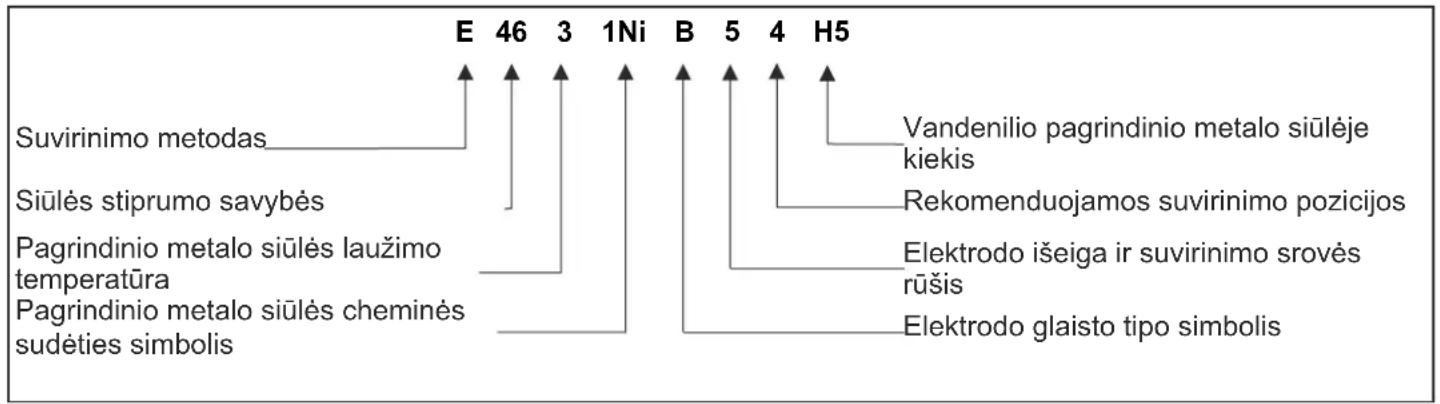

E 46 3 1Ni B 5 4 H5 Suvirinimo metodas Siūlės stiprumo savybės Pagrindinio metalo siūlės laužimo temperatūra Pagrindinio metalo siūlės cheminės sudėties simbolis Vandenilio pagrindinio metalo siūlėje kiekis Rekomenduojamos suvirinimo pozicijos Elektrodo išeiga ir suvirinimo srovės rūšis Elektrodo glaisto tipo simbolis

Šalia norminių žymėjimo simbolių elektrodų gamintojai taiko savo simbolius. Priklausomai nuo konkrečių plieno rūšių suvirinimo paskirties glaistyti elektrodai rankiniam lankiniam suvirinimui yra klasifikuojami pagal normas. PN-EN 757 – didelio patvarumo plienas, PN-EN 1599 – kaitrai atsparus plienas, PN-EN 1600 nerūdijantis ir atsparus karščiui plienas.

Suvirinimo darbų su DESMi160M suvirinimo aparatu metu galima naudoti rinkoje esančius skirtingų gamintojų glaistytus elektrodus.

Negalima viršyti rekomenduojamų ir leistinų elektrodų skersmenų ir reikia parinkti atitinkamą elektrodo skersmenį, kuris leis užtikrinti optimalią siūlės formą. Reikia teisingai parinkti elektrodo tipą priklausomai nuo suvirinamos medžiagos ir atliekamos siūlės tipo.

10. Einamieji veiksmai darbo metu

Visi aptarnavimo veiksmai turi būti atliekami išėmus kištuką iš rozetės.

Kiekvieną kartą patikrinti suvirinimo aparato techninę būkłę. Kontroliuoti, ar sroviniai laidai yra tvarkingi ir neturi jokių mechaninių pažeidimų. Patikrinti abejų laikiklių būkłę. Patikrinti maitinamojo laido būkłę.

Aptikus bet kokius pažeidimus, pašalinti juos.

Išnaudoti kiekvieną progą, ypač baigus darbą, ir nuvalyti suvirinimo aparatą aušinančio ventiliatoriaus oro įsiurbimo ir išmetimo angas. Tai geriausia daryti suspaustu oru.

Abu sroviniai laidai turi būti švarūs.

Suvirinimo aparatas turi būti laikomas sausoje patalpoje, kur nėra jokios drėgmės. Elektros laidai turi būti atjungti ir suvynioti. Įrenginį laikyti vaikams neprieinamojo vietoje.

11. Savarankiškas gedimų šalinimas

Problema	Priežastis	Sprendimas
Maitinimo diodas nežiba,ventiliatorius neveikia, išėjimenėra srovės.	Maitinimo kabelis yra blogai prijungtas ar pažeistas	Giliau įkišti kištuką į rozetę,patikrinti maitinimo laidą.
	Rozetėje nėra elektros.	Patikrinkite lizdo įtampą,patikrinkite ar nesuveikė saugiklis
	Sugedęs jungiklis	Pakeiskite jungiklj nauju
Maitinimo diodas žiba,ventiliatorius neveikia arba veikia trumpai, išėjime nėra srovės.	Tinklo įtampa yra kitokia negu 220-240 V	Įdėti kištuką į rozetę su įtampą 230 V ~ 50 Hz
	Suvirinimo aparatas gali būtų avariniame režime.	Išjungti suvirinimo aparatą 2-3 min. ir vėl jungti.
Terminės apsaugos diodas nežiba, išėjime nėra srovės.	Pažeisti arba blogai pajungti vienas arba abu srovės laidai: elektrodo laikiklio ir gnybto	Patikrinti abu laidus ir jų pajungimą. Teisingai užspausti arba, jei reikia, pakeisti naujais.
Terminės apsaugos diodas žiba, išėjime nėra srovės.	Suveikė terminė apsauga.	Palikti jjungtą suvirinimo aparatą, kol atauš.

12. Baigiamosios nuostatos, komplektacija

Komplektacija

Kartu su jrenginiu komplekte yra:

1. Suvirinimo laidas (1 vnt.), 2. Masès laidas su gnybtu (1 vnt.), 4. Apsauginè kaukè (1 vnt.) + suvirinimo skydelis (1 vnt.),
2. Šepetys su plaktuku (1 vnt.), 6. Elektrodo laidas su laikikliu (tik modelyje DESMi160M)

Baigiamosios pastabos

Užsakant atsargines dalis, prašome aprašyti pažeistą dalį nurodant orientacinę suvirinimo aparato pirkimo datą.

Garantiniame laikotarpyje remontai yra atliekami remiantis Garantiniame lape, kuris yra šios instrukcijos pabaigoje, nurodytomis sąlygomis. Prašome pateikti produktą remontui jo pirkimo vietoje (pardavėjas privalo priimti tokį produktą) arba atsiųsti į „DEDRA EXIM“ centrinį servisą. Adresas yra nurodytas žemiau ir Garantiniame lape. Transportuojant, suvirinimo aparatas turi būti kruopščiai apsaugotas nuo pažeidimų (originalus įpakavimas). Prašome pridėti Garantinį lapą, kurį išrašė importuotojas ir pirkimo patvirtinantį dokumentą. Be šių dokumentų remontas bus laikomas pogarantiniu.

Garantiniame laikotarpyje remonta atlieka Centrinis servisas. Sugedusi produktą reikia išsiusti i servisą (siuntimo išlaidas padengia vartotojas).

„Dedra Exim“ pasilieka sau teisę įvesti konstrukcijos, techninius arba komplektacijos pokyčius be išankstinio įspėjimo.

Garantinis lapas

Pardavėjo antspaudas

Data ir parašas

Katalogo Nr:

Pavadinimas:

Serijos Nr.: ....

Garantija parduotai prekei nepanaikina ir neapriboja pirkėjo teisių, susijusių su taisyklėmis apie pretenzijos dėl parduoto gaminio defektų pateikimą.

GARANTIJOS SALYGOS

1. Garantuojame tinkamą produkto veikimą laikantis Naudojimo instrukcijoje nurodytu techninių ir naudojimo sąlygų. Garantiją suteikiame 48 mėnesių laikotarpiui nuo produkto pirkimo datos, nurodytos šiame dokumente. Garantija taikoma visoje Lenkijos Respublikos ir ES teritorijoje. Atskirose šalyse esančių aptarnavimo punktu adresai nurodyti tinklapyje www.dedra.pl.
   Jei atitinkamoje šalyje nėra aptarnavimo punkto, garantijos teikėjo pareigas turi atlikti centrinis aptarnavimo punktas. Skundai dėl kokybės turi būti pateikti raštu iki garantinio laikotarpio pabaigos.
2. Pretenziją nagrinėjantis asmuo pasirenka garantinių reikalavimų tenkinimo būdą (nemokamas remontas, produkto keitimas nauju arba sutarties anuliavimas).
3. . Garantija apima tik gedimus, atsiradusius garantijos galiojimo metu dėl parduotame produkte esančių paslėptų defektų arba dėl defektų, atsiradusių dėl neteisingos atlikimo technologijos.
4. „DEDRA-EXIM“ pašalins garantiniame laikotarpyje aptiktus defektus per laiką ne ilgesni kaip 14 dienų nuo gaminio pristatymo į servisą dienos. Remonto laikas gali būti ilgesnis, jei reikės užsakyti reikalingą detalę, apie tai vartotojui bus pranešta.

5. Gaminys pateikiamas i pardavimo punkta. Pretenzijos nagrinėjamos pateikus:

6. tinkamai užpildytą garantinį lapą,

7. pirkimą patvirtinantį dokumentą su pardavimo data (pvz. čekį, PVM sąskaitą-faktūrą)
   -pilną komplektą pagal Eksploatavimo instrukcijos punktą „Komplektacija“.

8. Garantija neapima defektu atsiradusiu del:

9. netinkamo naudojimo ir nesilaikymo naudojimo instrukcijos nurodymų
   -irengimo perkrovos, susijusios su neteisingu darbo ciklu,

10. nejgaliotų asmenų atliktų taisymų,
11. konstrukcijos pakeitimų
12. mechaninių, fizinių, cheminių defektų ir gedimų atsiradusių dėl išorinių faktorių poveikio, mikro aplinkos užteršimo

13. gedimų atsiradusių dėl: netinkamų dalių ar įrangos montavimo, netinkamų tepalų, alyvų, konservavimo priemonių

14. Garantija neapima dalių ir papildomų komponentų, kurios savaiminiai nusidėvi naudojimo metu terminiai saugikliai, elektrografitiniai šepečiai, pavaros kabeliai, V-diržai, įrankių laikikliai, darbiniai elektros įrankių antgaliai (diskiniai pjūklai, grąžtai, frezavimo elementai ir pan.), suvirinimo ir jžeminimo laidai, elektrodų laikikliai.

15. Vardinių duomenų lentelė turi būti lengvai įskaitoma. Gaminį, dėl kurio reiškiamos pretenzijos, būtina gerai apsaugoti nuo sužalojimų, kurie gali atsirasti gabenant. Jei galima, įrenginį pateikite originalioje pakuotėje.

Pirkėjo pareiškimas

Susipažinau su garantijos sąlygomis ir patvirtinu tai savo parašu:

Eil. Nr.	Atidavimo remontui data	Remonto data	Remonto apimtis, remonto darbų aprašymas	Remonta atliekančio asmens parašas

Satura rādītājs
