Produkto tipas	Elektrinė vielinė vejapjovė
Prekės ženklas	IKRA
Modelis	ELM 1434 U
Vardinė įtampa	230-240 V ~
Vardinė galia	1400 W
Tuščiosios eigos greitis	3600 min⁻¹
Pjovimo plotis	340 mm
Pjovimo aukščiai	25 / 35 / 45 / 55 / 65 mm
Pjovimo aukščio reguliavimas	Centralizuotas, 5 padėtys
Surinkimo krepšio talpa	35 L
Svoris	10,6 kg
Garso slėgio lygis	81 dB(A) (K=3,0 dB(A))
Garso galios lygis	96 dB(A)
Vibracijos	3,3 m/s² (K=1,5 m/s²)
Apsaugos klasė	II (dviguba izoliacija)
Apsaugos indeksas	IPX4 (apsaugotas nuo vandens purslų)
Variklio tipas	Elektrinis, su šepetėliais
Saugos įtaisai	Saugos mygtukas + valdymo svirtis, variklio apsauga išjungimu
Rankenos lankstymas	Taip, kompaktiškam laikymui
Pridedami priedai	Surinkimo krepšys, laido vediklis, laido antkakliai

Dažnai užduodami klausimai - ELM 1434 U IKRA

Kaip paleisti IKRA ELM 1434 U vejapjovę?

Paspauskite saugos mygtuką (2) ir laikykite jį nuspaustą. Tada stumkite valdymo svirtį (1) link rankenos. Atleiskite saugos mygtuką. Vejapjovė paleidžiama.

Kaip sustabdyti vejapjovę?

Tiesiog atleiskite valdymo svirtį (1). Peilis dar kelias sekundes sukasi po sustabdymo. Palaukite visiško sustojimo prieš bet kokius veiksmus.

Kaip nustatyti pjovimo aukštį?

Prieš bet kokį reguliavimą sustabdykite vejapjovę ir atjunkite ją nuo elektros tinklo. Naudokite centrinį reguliavimo svirtelę, kad pakeltumėte ar nuleistumėte ratus. Yra penkios padėtys: 25, 35, 45, 55 ir 65 mm.

Ką daryti, jei variklis sustoja pjovimo metu?

Tai gali būti dėl perkrovos arba peilio užsikimšimo. Atleiskite valdymo svirtį, atjunkite vejapjovę, pašalinkite kliūtis ir padidinkite pjovimo aukštį. Prieš vėl paleisdami leiskite atvėsti kelias minutes.

Kaip išvalyti vejapjovę po naudojimo?

Visada atjunkite vejapjovę. Naudokite minkštą šepetėlį ir skudurėlį išoriniam valymui. Nenaudokite vandens ar tirpiklių. Apverskite vejapjovę ant šono, kad išvalytumėte peilio sritį mediniu arba plastikiniu įrankiu.

Ar galiu naudoti vejapjovę be surinkimo krepšio?

Taip, vejapjovę galite naudoti be krepšio. Tokiu atveju nukreipkite saugos dangtelį (8) žemyn, kad uždarytumėte galinį išmetimą.

Kokį elektrinį ilginimo laidą naudoti?

Naudokite lauko sąlygoms pritaikytą ilginimo laidą su pakankamo skerspjūvio laidininku (ne mažiau kaip 1,5 mm²). Ilginimo laidas turi būti apsaugotas diferencijuoju jungikliu, kurio srovė ne didesnė kaip 30 mA.

Kaip pakeisti peilį?

Atjunkite vejapjovę. Mūvėkite pirštines. Atsukite centrinį varžtą, išimkite susidėvėjusį peilį ir sumontuokite naują, laikydamiesi sukimosi krypties. Tvirtai priveržkite. Jei reikia, kreipkitės į profesionalų techninės priežiūros centrą.

Kaip laikyti vejapjovę žiemą?

Kruopščiai išvalykite vejapjovę. Atleiskite valdymo modulį ir sulenkite viršutinę rankeną. Įsitikinkite, kad laidai nėra užspausti. Laikykite sausoje, nuo šalčio apsaugotoje vietoje. Nedėkite daiktų ant vejapjovės.

Kokia yra IKRA ELM 1434 U vejapjovės garantija?

Garantija yra 24 mėnesiai privačiam naudojimui, 12 mėnesių komerciniam naudojimui. Ji apima gamybos defektus, bet ne susidėvinčias dalis (peilis, diržas) ir žalą, atsiradusią dėl netinkamo naudojimo. Išsaugokite kasos kvitą.

NAUDOJIMO INSTRUKCIJA ELM 1434 U IKRA

Naudojimosi instrukcija - Originalios instrukcijos vertimas

Prieš pradedant naudotis perskaityti naudojimo instrukcija!

LT - Dalių pavadinimai

1. Jjungimo svirtis
2. Saugos mygtukas
3. Viršutinė rankenos dalis
4. Laido įtempimo kompensavimo blokas
5. Sraigto

6. Apatinė rankenos dalis

7. Grass box

8. Safety guard
9. Engine cover
10. Wheel
11. Cover
12. Cable clip

13. Lever of central vertical adjustment

14. Panier de ramassage

15. Carter de sécurité
16. Couvercle du moteurg
17. Roue
18. Couverture
19. Pince de câble

20. Réglage en hauteur central

21. Cesto di raccolta dell'erba

22. Protezione
23. Copertura motore
24. Ruota
25. Copertura
26. Fermacavo

27. Regolazione dell'altezza centrale

28. Zásobník na trávu

29. Bezpečnostný kryt
30. Kryt motora
31. Koleso
32. Kryt
33. Sponka na káble

34. Páčka centrálneho prestavovania výšky

35. Травосборник

36. Защитная крышка
37. Крышка моторного отсека
38. Колесо
39. Кожух
40. Зажимная скобае

41. Рычаг регулировки высоты скашивания газона

42. košara za travo

43. pokrov izmetne odprtine
44. pokrovmotorja
45. kolo
46. ohišje
47. sponka kabla

48. ročica za nastavitev centralne višine

49. Žolès konteineris

50. Apsauginis dangtis

51. Variklio gaubtas

52. Ratas

53. Dangtis

54. Laido spaustukas

55. Svirti i centrinę aukščio reguliavimas

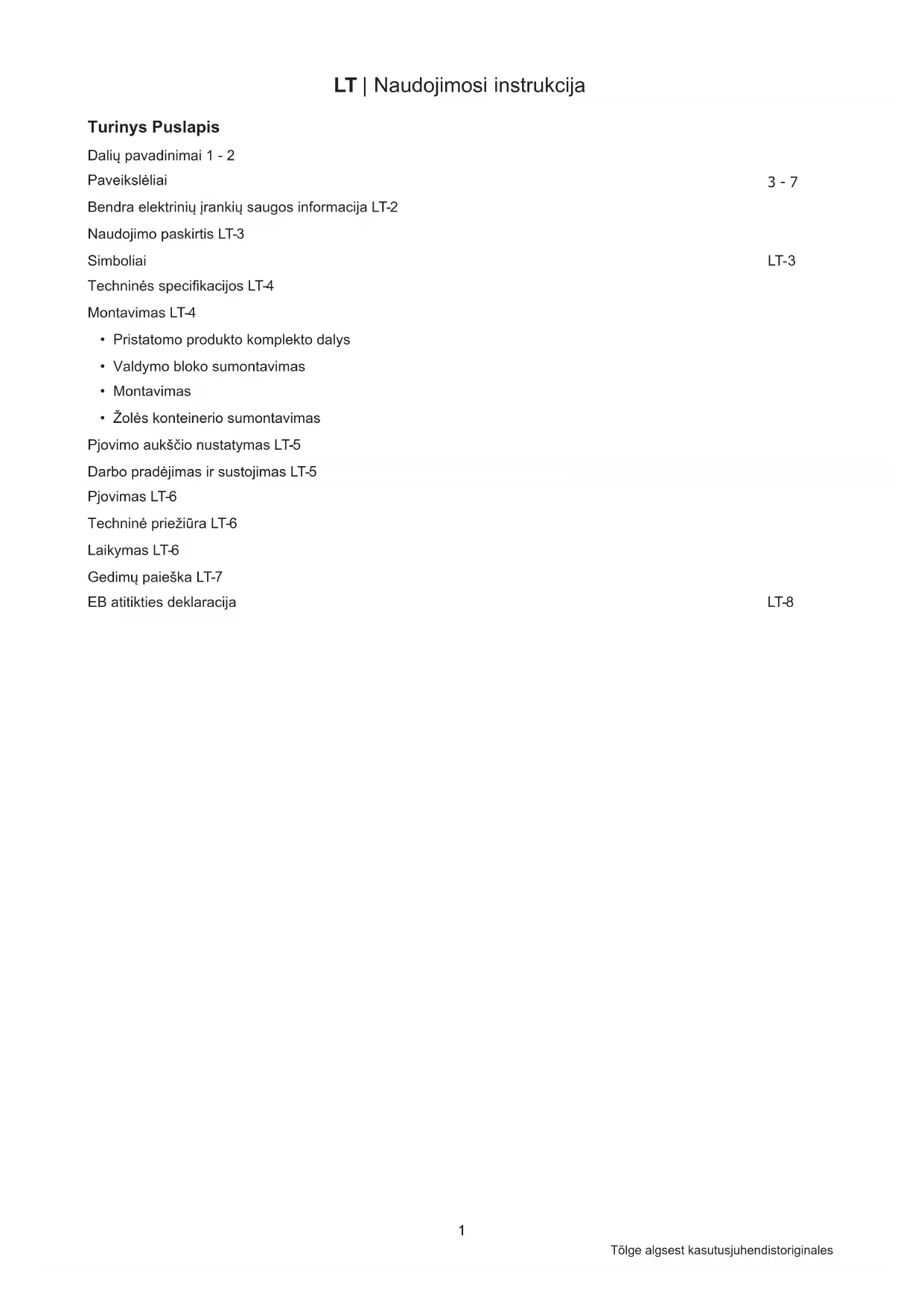

Dalių pavadinimai 1 - 2

Paveikslėliai

3 - 7

Bendra elektrinių įrankių saugos informacija LT-2

Naudojimo paskirtis LT-3

Simboliai

LT-3

Techninės specifikacijos LT-4

Montavimas LT-4

• Pristatomo produkto komplekto dalys
  • Valdymo bloko sumontavimas
• Montavimas
• Žolės konteinerio sumontavimas

Pjovimo aukščio nustatymas LT-5

Darbo pradėjimas ir sustojimas LT-5

Pjovimas LT-6

Techninė priežiūra LT-6

Laikymas LT-6

Gedimų paieška LT-7

EB atitikties deklaracija

LT-8

LT | Naudojimosi instrukcija

Bendra elektrinių įrankių saugos informacija

Įspėjimas! Perskaityti visą su sauga susijusią informaciją ir saugos nurodymus!

Nepaisant saugos informacijos ir instrukciju, galima patirti elektros smūgį, nudegimų ir (ar) rimtų sužalojimų.

Išsaugokite saugos informaciją ir instrukcijas ateičiai.

Netinkamai naudojama, ši vejapjovė gali būti pavojinga! Ji gali sukelti rimtą žalą operatoriui ir kitiems, todėl siekiant užtikrinti pakankamą vejapjovės naudojimo saugumą ir efektyvumą turi būti laikomasi perspėjimų ir saugos instrukcijos. Už šioje instrukcijoje nurodytų perspėjimų ir saugos taisyklių, taip pat ant vejapjovės lipdukų pažymėtų nuorodu laikymąsi atsako operatorius. Nenaudokite vejapjovės, kol nėra tinkamai nustatyta žolės konteinerio arba apsauginio dangčio padėtis.

Mokymasis

a) Atidžiai perskaitykite instrukciją. Susipažinkite su valdymo įtaisais ir tinkamu prietaiso naudojimu.
b) Niekada neleiskite vaikams ar su šia instrukcija nesusipažinusiems žmonėms naudoti vejapjovės. Vietinės taisyklės gali apriboti operatoriaus amžių.
c) Nepjaukite žolės, kai netoliese yra žmonių, ypač vaikų, ar naminių gyvūnų.
d) Atsiminkite, kad operatorius ar naudotojas yra atsakingas už nelaimingus atsitikimus ar pavojų, sukeltą kitiems asmenims ar jų turtui.

Pasiruošimas

a) Žolę pjaukite tik avėdami tinkamą avalynę ir vilkėdami ilgas kelnes. Nedirbkite su prietaisu basomis kojomis ar avėdami atvirą avalynę;
b) Gerai apžiūrėkite tą vietą, kur ketinate dirbti su prietaisu, ir pašalinkite visus daiktus, kuriuos veikiantis prietaisas gali nusviesti;
c) [SPÉJIMAS: Prieš naudodami prietaisą, visada apžiūrėkite, ar ašmenys, tvirtinimo varžtai ir pjoviklis nėra susidėvėję ar sugadinti. Pakeiskite susidėvėjusius ar sugadintus ašmenis, varžtus, kad užtikrintumėte sklandų prietaiso veikimą;

Eksploatacija

a) Žolę pjaukite tik dienos šviesoje arba prie dirbtinio apšvietimo.
b) Jei tik jmanoma, venkite prietaisu pjauti šlapią žolę.
c) Pjaudami žolę, nepaslyskite ant šlaitų.
d) Eikite, niekada nebėkite.
e) Pjaudami žolę ratinėmis rotacinėmis mašinomis šlaituose, judėkite skersai šlaito, o ne aukštyn ir žemyn.
f) Keisdami judėjimo kryptį ant šlaito, būkite ypač atsargūs.
g) Negalima pjauti žolės pernelyg stačiuose šlaituose.
h) Būkite ypač atsargūs, kai apsukate vejapjovę arba traukiate ją link savęs.
i) Išjunkite vejapjovės ašmenis, jei norite ją pakreipti ir pavaryti kitokiu paviršiumi nei žolė arba jei vežatės vejapjovę i žolės pjovimo vietą ir iš jos.
j) Nenaudokite vejapjovės su pažeistomis apsauginėmis

dangomis arba kai saugos įtaisai, pavyzdžiui, deflektoriai ir (ar) žolės gaudyklės, yra netinkamoje padėtyje. k) Variklį jjunkite atsargiai, pagal instrukciją, kojas statydami toliau nuo ašmenų.

I) Nepakreipkite vejapjovės, kai jjungiate variklj, išskyrus tuos atvejus, kai vejapjovė turi būti pakreipiama darbo pradžiai; nepakreipkite daugiau nei būtina ir pakelkite tik tolimesnę dalį.

m) Nelaikykite rankų ar kojų arti besisukančių dalių ar po jomis. Visą laiką laikykitės atokiau nuo išmetimo an-gos.

n) Nekelkite ir neneškite vejapjovės veikiant jos varikliui.

o) Išjunkite variklj: - prieš šalindami užkimšimus ar valydami išmetimo angą, - prieš tikrindami, valydami ar taisydami vejapjovę, - atsitrenkę į pašalinį objektą, apžiūrėkite vejapjovę, ar neapgadinote, ir pataisykite prieš vėl ją jjungdami ir pradėdami eksploatuoti; - jeigu vejapjovė pradeda nejprastai vibruoti (nedels- dami patikrinkite).

p) Išjunkite variklj: - kai tik paliekate vejapjovę.

Eksploatacija ir laikymas

a) Tam, kad dirbant įranga būtų saugi, visos veržlės, varžtai ir sraigtai turi būti tinkamai prisukti.
b) Dažnai tikrinkite, ar žolės gaudyklė nėra nusidėvėjusi ar sugedusi.
c) Saugiam naudojimui pakeiskite nusidėvėjusias arba sugadintas dalis.

Saugos įspėjimai eksploatuojant vejapjovę:

a) Nenaudokite vejapjovės, jei laidai yra pažeisti ar susidėvėję.
b) Nejunkite pažeisto laido prie elektros energijos šaltinio ir nelieskite pažeisto laido, kol jis néra atjungtas nuo elektros energijos šaltinio. Dėl pažeistos laido izoliacijos gali įvykti kontaktas su kūnu.
c) Nelieskite ašmenų prieš atjungdami prietaisą nuo elektros energijos šaltinio ir kol ašmenys visiškai nenustoja judėti.
d) Ilginamieji laidai neturi liestis su ašmenimis. Ašmenys gali sugadinti laidus ir dėl to gali įvykti kontaktas su kūnu.
e) Reikia atjungti maitinimą (t. y. ištraukti kištuką iš elektros lizdo):
- paliekant prietaisą be priežiūros,
- prieš šalinant užsikimšimus,
- prieš tikrinant, valant ar taisant vejapjovę;
- atsitrenkus j kokj daikta,
- prietaisui èmus nejprastai vibruoti.

f) Atidžiai perskaitykite naudojimo instrukciją, kad prietaisą naudotumėte saugiai.

g) Rekomendacijos: Jungti mašiną tik prie elektros šaltinio, aprūpinto lie- kamosios srovės įtaisu su ne didesne kaip 30 mA nu- statoma srove.

h) Jeigu energijos tiekimo laidas yra pažeistas, jj reikia pakeisti specialiu laidu arba montažu, kurj galima jsigyti iš gamintojo arba aptarnaujančio atstovo.

i) Asmenys (įskaitant vaikus), kurių fiziniai, jutiminiai ir

LT | Naudojimosi instrukcija

protiniai gebėjimai sumažėję, taip pat tie, kuriems trūksta patirties ir žinių, negali naudoti šio prietaiso, nebent juos prižiūri ar instruktuoja už jų saugumą atsa- kingas asmuo.

j) Vaikai turi būti prižiūrimi, kad nežaistų su prietaisu.

NAUDOJIMO PASKIRTIS

Vejapjové yra skirta naudoti privačiuose soduose.

Privačiuose soduose naudojamos vejapjovės yra tokios vejapjovės, kurių metinė naudojimo trukmė paprastai neviršija 50 valandų ir kurios visų pirma naudojamos prižiūrėti VEJOMS, tačiau ne visuomeninės paskirties zonose, parkuose ar sporto aikštelėse ir ne žemės ūkio ar miškininkystės reikmėms.

Tinkamam vejapjovės naudojimui būtina laikytis gamintojo pateiktos naudojimo instrukcijos sąlygų. Naudojimo instrukcijoje išdėstyti aptarnavimo ir techninės priežiūros nurodymai, taip paaiškinama, kaip naudoti prietaisą.

Svarbu

Vejapjove negalima genėti krūmų, gyvatvorių ir krūmokšnių, karpyti ar pjaustyti vijoklinių augalų ar vejų soduose ant stogo ar balkono dėžėse, negalima ja valyti pėsčiųjų takų, taip pat negalima naudoti kaip smulkintuvo smulkinti medžiui ar gyvatvorės šakoms.

Be to, vejapjovės negalima naudoti žemei purenti ar dirvos nelygumams, pvz., kurmiarausiams, lyginti.

SIMBOLIAI

Prieš pradėdami prietaiso eksploataciją, perskaitykite instrukciją.

Neleiskite prie mašinos pašalinių asmenų.

Saugokitės aštrių ašmenų. Išjungus variklj, jie tebesisuka. Ištraukite kištuką iš elektros tinklo prieš techninę apžiūrą arba jei laidas yra pažeistas.

Saugokite lankstų tiekimo laidą nuo ašmenų.

Įspėjimas! Nelaikykite rankų ar kojų po mašinos dangčiu, kai ji veikia.

DÉMESIO! Besisukantys prietaiso elementai!

Saugos klasė II

Šio prietaiso negalima išmesti kartu su įprastinėmis / buitinėmis atliekomis. Išmeskite tik tam skirtoje specialioje surinkimo vietoje.

LT | Naudojimosi instrukcija

Techninės specifikacijos

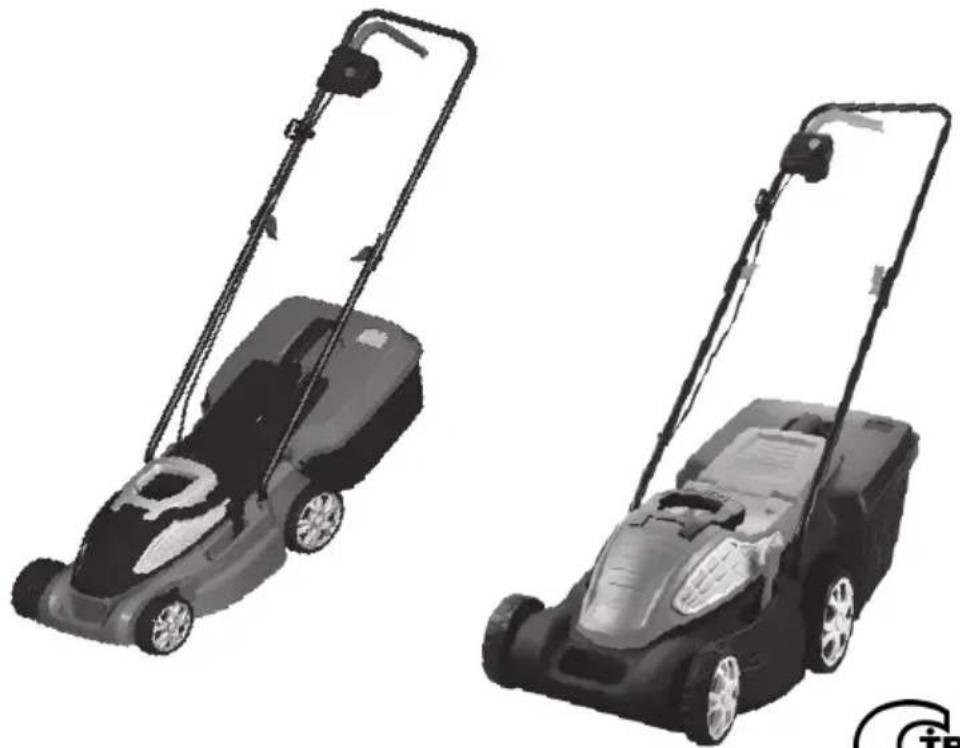

Vejapjovė ELM 1434 U ELM 1638 U
Vardinė įtampa V~230-240 230-240
Tuščiosios eigos greitis n0	min ^-1	3600 3500
Vardinė galia W1400 1600
Pjovimo plotis mm 340 380
Pjovimo aukštis mm 25/35/45/55/65 25/35/45/55/65
Žolės konteinerio talpa	L	35	45
Svoris	Kg 10,6		12
Garso slėgio lygis	dB (A)	81 [K3,0 dB(A)]	80 [K3,0 dB(A)]
Garso galios lygis	dB (A)	96	96
Vibracija	m/s ^2	3,3 [K1,5 m/s ^2 ]	3,4 [K1,5 m/s ^2 ]

Apsaugos klasė: ☐ / IPX4

Emisijos

• Nurodyta vibracijos vertė nustatyta standartizuotu bandymų metodu ir ją galima palyginti su kitais naudojamais elektriniais įrankiais.
• Nurodyta vibracijos emisijos vertė taip pat gali būti reikalinga darbo pertraukų trukmei nustatyti.
• Nurodyta vibracijos emisijos vertė faktinio elektrinio įrenginio naudojimo metu gali skirtis priklausomai nuo įrenginio naudojimo režimo.
• Pastaba. Daromos pertraukos padeda išvengti kraujagyslių pulsacijos plaštakose.

Stenkitės, kad triukšmas ir vibracija būtų minimalūs!

• Naudokite tik tinkamai veikiančia mašina.
• Mašiną reguliariai prižiūrėkite ir valykite.
• Pritaikykite darbo metodą su mašina.
• Negalima taikyti mašinai per didelių apkrovų.
• Jei reikia, atlikite mašinos apžiūrą.
• Išjunkite prietaisą, kai jo nenaudojate.
  • Dévěkite darbines pirštines.

Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo galima netekti klausos.

Triukšmo emisijos informacija pagal Vokietijos gaminių saugos įstatymą (ProdSG) ir EB Mašinų direktyvos reikala-vimus: garso slėgio lygis darbo vietoje gali viršyti 80 dB (A). Tokiais atvejais operatoriui reikės naudoti apsaugines priemones nuo triukšmo (tai yra dėvėti ausų apsaugos priemones).

Dèmesio! Apsauga nuo triukšmo! Prašom laikytis vietinių taisyklių, kai eksploatuojate šį prietaisą.

LT | Naudojimosi instrukcija

Montavimas

Šioje instrukcijoje paaiškinama, kaip tinkamai sumontuoti ir saugiai naudoti mašiną. Svarbu atidžiai perskaityti šiuos nurodymus. Visiškai sumontuota mašina sveria apie 10 kg. Jeigu būtina, kreipkitės dėl pagalbos išimant iš pakuotės. Būkite atsargūs, kai nešate vejapjovę ant vejos, nes ašmenys yra aštrūs.

Atsargiai išimkite mašiną iš pakuotės ir patikrinkite, ar yra tokios dalys:

• 2 rankenos dalys
  • 2 varžtai
• 2 rankenos moduliai (sparnuotosios veržlės)
  • 2 varžtai
• Žolès konteineris
• Žolès konteinerio dangtis
• Apsauginis dangtis
  • 2 laido spaustukai

Jeigu trūksta tvirtinimo varžtu arba jie sugadinti, kreipkitės i gamintoją klientų aptarnavimo telefonu.

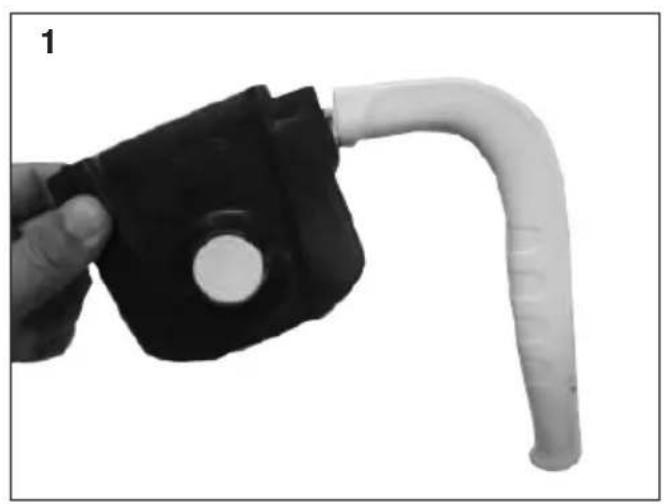

Valdymo bloko sumontavimas (1–5 pav.)

1. Prieš naudojant vejapjovę, reikia sumontuoti valdymo bloką ant rankenos svirties, kaip tai parodyta 5 nuotraukoje.
2. Suderinkite valdymo bloko griovelj su kreipiančiuoju bėgiu, pastumkite valdymo bloką link galinės rankenos. (2 + 4 pav.)
3. Spaustukais (3 pav.) pritvirtinkite valdymo bloką ant rankenos svirties, bloko korpusas neturi būti už gabaritinės linijos (parodytos 4 pav.) ribų.
4. Pritvirtinę bloką, patraukite jį priešinga kryptimi, kad įsitikintumėte, jog jis tinkamai pritvirtintas.

Montavimas (A pav.)

Svarbu! Prieš montuodami vejapjovę, patikrinkite papildomas detales pagal pateiktą aukščiau informaciją ir įsitikinkite, kad yra visos papildomos detalės.

1. Jkiškite apatinės rankenos dalies galus 6 i angas vejapjovės korpuse, pritvirtinkite varžtais (A1).
2. Pritvirtinkite laido įtempimo kompensavimo bloką 4 prie viršutinės rankenos dalies 3 (A2).
3. Varžtais ir rankenos moduliu 5 pritvirtinkite viršutinę rankenos dalj 3 prie apatinės rankenos dalies 6 (A3).
4. Viršutinės rankenos dalies 3 aukštis reguliuojamas. Rankenos tvirtinamos I arba II padėtyje – pagal poreikį (A3).

Pastaba. Isitikinkite, kad laidas pritvirtintas spaustukais 12 prie rankenos.

Pritvirtinkite laidą prie įtempimo kompensavimo bloko 4 ir įsitikinkite, kad laidas neįtemptas (išskyrus „GB“ modelius).

Uždėdami / nuimdami rankenas, įsitikinkite, kad neprispaudėte laidų. Nenumeskite rankenų.

Žolės konteinerio sumontavimas (B pav.)

1. Primontuokite rankenėlę ant viršutinio gaudyklės dangčio (B1).
2. Stumkite žolės kontinerio įlaidus į griovelius žolės kontinerio dangtyje, kol spragtelėdami jie atsidurs tinkamoje padėtyje (B2).
3. Pradėdami nuo žolės kontinerio užpakalinės dalies, įstatykite žolės kontinerio dangtį į žolės kontinerį pritvirtindami spaustukais. Įsitikinkite, kad visi spaustukai tinkamai išdėstyti (B3+B4).
4. Surinkto žolės konteinerio tvirtinimas prie vejapjovės (B5):
   a) Pakelkite apsauginį gaubtą 8 (B5-a).
   b) Isitikinkite, kad iškrovimo anga yra švari, be šiukšlių.
   c) Pritvirtinkite visiškai surinkta žolės konteinerį 7 prie užpakalinės korpuso dalies, kaip parodyta paveiksle (B5-b).
   d) Užvožkite apsauginį dangtį ant žolės konteinerio viršaus ir įsitikinkite, kad žolės konteineris tinkamai uždėtas.

Pastaba. Kai žolė nesurenkama, vejapjovė gali būti naudojama be žolės konteinerio, tokiu atveju apsauginis gaubtas 8 turi būti nuleistas.

Pjovimo aukščio nustatymas (C pav.)

Ispėjimas. Prieš nustatydami aukštį, atpalaiduokite jungiklio svirtį 1 ir laukite, kol sustos variklis. Išjungus mašiną, ašmenys dar keletą sekundžių tebesisuka, todėl gali sužaloti.

Pjovimo aukštis nustatomas pakeliant arba nuleidžiant priekinius ir užpakalinius ratus. (C1&C2)

Atlaisvindami fiksatorių, tuo pat metu kelkite arba spauskite svirtį 13. Atleidus fiksatorių, nustatymas bus užfiksuotas.

Šiame prietaise nustatomi penki skirtingi pjovimo aukščiai.

Pastaba

Daugumai veju rekomenduojamas vidutinis aukštis. Jei pjausite pernelyg žemame aukštyje, nukentės žolės pjovimo ir surinkimo kokybė.

Pjovimo aukštis	Ratų padėtis
Mažas	25 mm
Nuo mažo iki vidutinio	35 mm
Vidutinis	45 mm
Nuo vidutinio iki didelio	55 mm
Didelis	65 mm

Darbo pradėjimas ir sustojimas (D pav.)

Prieš jjungdami prietaisą dar kartą, įsitikinkite, kad ašmenys nustojo suktis. Negalima staiga jjungti ir išjungti.

Praděti:

- Paspauskite ir laikykite saugos mygtuką 2. Spauskite jungiklio svirtį 1 link rankenos (D).

LT | Naudojimosi instrukcija

- Atleiskite saugos mygtuką 2.

Sustoti:

- Atleiskite jungiklio svirtj 1.

Įspėjimas: išjungus prietaisą ašmenys neiškarto nustoja suktis. Prieš liesdami įrankį, įsitikinkite, kad nebedirba nei viena prietaiso dalis.

Pjovimas (E pav.)

Kad pjauti būtų patogu, geriausia pradėti nuo taško, esančio arčiausiai elektros energijos tiekimo šaltinio, ir pjauti tolstant nuo jo. Pjaukite veją tinkamu kampu nuo elektros energijos tiekimo šaltinio ir laikykite energijos tiekimo laidą toje pusėje, kur žolė jau nupjauta (E).

Įspėjimas: Negalima eksploatuoti vejapjovės ribine apkrova ilgą laiką. Kai variklio greitis sumažėja ir jūs girdite variklio garso pokytį, nustokite pjovę, atpalaiduokite jungiklio svirtį ir padidinkite pjovimo aukšti. To nepadarius galima sugadinti mašiną.

Pastaba: Variklis yra apsaugotas išjungimo sistema, kuri suaktyvinama, kai užsikemša ašmenys arba jeigu variklis yra perkrautas. Kai tai atsitinka, sustabdykite mašiną ir ištraukite kištuką iš elektros lizdo. Išjungimo sistema persijungs tik tada, kai bus atpalaiduota jungiklio svirtis 10. Pašalinkite kliuvinius ir palaukite kelias minutes prieš pjaudami toliau, kad išjungimo sistema persijungtu. Tuo metu nenaudokite jungiklio svirties 10, nes tai pratęs išjungimo sistemos persijungimo laiką. Jeigu vejapjovę vėl galima naudoti, padidinkite pjovimo aukštį, kad sumažintumėte variklio apkrovimą.

Techninė priežiūra

Įspėjimas. Sustabdykite vejapjovę ir ištraukite kištuką iš elektros lizdo prieš nuimdami žolės konteinerį.

Pastaba: Siekdami užtikrinti ilgą ir patikimą prietaiso eksploataciją, reguliariai atlikite tokią priežiūrą:

Patikrinkite, ar nėra akivaizdžių defektų, pavyzdžiui, laisvo, išjudinto ar sugadinto peilio, atsipalaidavusių detalių ir sudėvėtų ar sugedusių komponentų.

Patikrinkite, ar visi dangčiai ir apsauginiai gaubtai yra tinkami ir gerai pritvirtinti prie vejapjovės.

Prieš naudodami vejapjovę, atlikite būtinus priežiūros ar remonto darbus.

Jeigu vejapjovė, nors ir reguliariai techniškai prižiūrima, suges, prašom kreiptis patarimo mūsų pagalbos telefonu.

Įspėjimas. Įsitikinkite, kad norėdami pakeisti ašmenis kreipiatės i profesionalią techninės priežiūros įmonę.

Įspėjimas. Niekada neatlikite jokių surinkimo operacijų ir nieko nereguliuokite, kai vejapjovė prijungta prie elektros energijos šaltinio. Visada įsitikinkite, kad jjungimo mygtukas išjungtas ir kad maitinimo kištukas ištrauktas iš elektros lizdo.

Laikymas

Kruopščiai nuvalykite mašinos išorę minkštu šepečiu ir skuduru. Nenaudokite vandens, tirpiklių, mastikų. Pašalinkite visą žolę ir šiukšles, ypač nuo ventiliacijos angų.

Paverskite mašiną ant šono ir išvalykite ašmenų sritį. Jei nupjauta žolė yra suspausta ašmenų srityje, iškrapštykite ją mediniu ar plastikiniu įrankiu. Mašiną laikykite sausoje vietoje. Nedėkite ant jos viršaus jokių daiktų.

Atpalaiduokite rankenėlės modulį 5 ir nuimkite viršutinę rankenos dalį 3. Kai uždedate ar nuimate viršutinę rankeną, įsitikinkite, kad laidai nėra įstrigę ar įsipainioję. Nenumeskite rankenu.

LT | Naudojimosi instrukcija

Gedimų paieška

Toliau pateikiamoje lentelėje nurodoma, ką patikrin- ti ir ką daryti, jeigu prietaisas neveikia tinkamai. Jeigu nepavyksta nustatyti / pašalinti problemų, kreipkitės į aptarnaujanti atstovą.

Įspėjimas. Prieš ieškodami gedimo, išjunkite prietaisą ir ištraukite kištuką iš elektros lizdo.
Požymis Galima priežastis Paša	linimo būdas
Mašina neveikia. Išjungta elektros	energija. Ijunkite į elektros energijos šaltinį.
	Sugedęs maitinimo lizdas. Naudokite kitą lizdą.
	Pažeistas ilginamasis laidas. Patikrinkite laidą, pakeiskite, jei jis pažeistas.
	Sugedęs saugiklis. Pakeiskite saugiklj.
	Vejapjovė aukštoje žolėje. Padidinkite pjovimo aukštį ir pakreip-kite vejapjovę.
	Suaktyvinta variklio apsauga. Luktelėkite keletą minučių, kol atvės, ir padidinkite pjovimo aukštį.Tuo metu nenaudokite jungiklio svir-ties, nes tai prailgins persijungimo sistemos persikrovimo laiką.
Mašina veikia su pertrūkiais. Paže	istas ilginamasis laidas. Patikrinkite laidą, pakeiskite, jei jis pažeistas.
	Pažeistos mašinos vidaus elektros instaliacijos.	Kreipkitės į savo aptarnavimo įstaigą.
	Suaktyvinta variklio apsauga. Luktelėkite keletą minučių, kol atvės, ir padidinkite pjovimo aukštį.Tuo metu nenaudokite jungiklio svir-ties, nes tai prailgins persijungimo sistemos persikrovimo laiką.
Vejapjovės variklio apsisukimai staiga sulėtėja.	Per mažas pjovimo aukštis.	Padidinkite pjovimo aukštį (žr. skirsnį apie pjovimo aukščio reguliavimą).
	Atšipę pjovimo ašmenys.	Pakeiskite ašmenis (žr. skirsnį apie ašmenų priežiūrą).
	Užsikimšusi vidinė mašinos dalis.	Išvalykite mašiną (žr. skirsnį apie priežiūrą po pjovimo / laikymą).
	Ašmenys sumontuoti atvirkščiai.	Sumontuokite ašmenis tinkamai (žr. skirsnį apie ašmenų priežiūrą).
Nesisuka pjovimo ašmenys.	Užstrigę ašmenys. Išvalykite kliuvinį.
	Atsipalaidavo ašmenų veržlė / varžtas.	Priveržkite ašmenų veržlę / varžtą.
Perteklinė vibracija / triukšmas.	Atsipalaidavo ašmenų veržlė / varžtas.	Priveržkite ašmenų veržlę / varžtą.
	Sugadinti pjovimo ašmenys.	Pakeiskite ašmenis.

LT | Naudojimosi instrukcija

EB atitikties deklaracija

CE

Mes, ikra GmbH, Schlesier Straße 36, D-64839 Münster, prisiimdami visišką atsakomybę pareiškiame, kad gaminiai vejapjovės ELM 1434 U und ELM 1638 U, kuriems skirta ši deklaracija, atitinka pagrindinius reikiamus saugos ir sveikatos apsaugos reikalavimus, pateiktus direktyvose 2006/42/EG (mašinų direktyva), 2004/108/EG (EMS direktyva), 2011/65/EU (Pavojingų medžiagų naudojimo apribojimo direktyvos) ir 2000/14/EG (triukšmo direktyva) įskaitant pakeitimus. Kad direktyvose nurodyti saugos ir sveikatos apsaugos reikalavimai būtų tinkamai įvykdyti, buvo laikomasi toliau išvardytų standartų ir (ar) techninių specifikacijų:

2006/42/EC; EN 60335-1:2002+A11, A1:04+A12, A2:06+A13:08+A14:10

Išmatuotas garso galios lygis

90,6 dB(A)

91,8 dB (A)

Garantuotas garso galios lygis

96,0 dB (A)

96,0 dB (A)

Kompetentinga jstaiga: Intertek Testing & Certification Ltd. (paskelbtoji jstaiga 0359)

Atitikties jvertinimo metodas pagal direktyvos 2000/14/EB V priedą.

Pagaminimo data yra atspausdinta gamyklinėje lentelėje ir taip pat gali būti nustatoma pagal serijinį numerį.

Münster, 07.10.2014

Šiam elektriniam įrankiui, nepriklausomai nuo prekybininko įsipareigojimų galutiniam pirkėjui pagalpirkimo sutartį, taikome šias garantines sąlygas:

Garantinis laikas trunka 24 mėnesius ir prasideda nuo perdavimo momento, kurį būtina įrodyti pirkimapatvirtinančio kvito originalu. Naudojant komercijos tikslams ar nuomai garantinis laikas sutrumpėja iki12 mėnesių. Garantinės sąlygos netaikomos nusidėvinčioms detalėms, akumuliatoriaus ir gedimams, kurie kilo panaudojusnetinkamus priedus, taisant neoriginaliomis detalėmis, panaudojus jėgą, dėl smūgio ir sulaužymo beityčinės variklio perkrovos. Garantinis pakeitimas liečia tik defektuotas detales, bet ne visą prietaisą. Garantinį remonta turi teisę atlikti tik įgaliotos remonto dirbtuvės ar gamintojo klientų aptarnavimodirbtuvės. Garantija netenka savo galiojimo, jei remonta atliko pašaliniai asmenys.

Pašto, siuntos ir vėlesnias išlaidas perima pirkėjas.
