| Tipo di prodotto | Tagliaerba elettrico con cavo |
| Marca | IKRA |
| Modello | ELM 1434 U |
| Tensione nominale | 230-240 V ~ |
| Potenza nominale | 1400 W |
| Velocità a vuoto | 3600 min⁻¹ |
| Larghezza di taglio | 340 mm |
| Altezze di taglio | 25 / 35 / 45 / 55 / 65 mm |
| Regolazione dell'altezza di taglio | Centralizzata, 5 posizioni |
| Capacità del sacco di raccolta | 35 L |
| Peso | 10,6 kg |
| Livello di pressione acustica | 81 dB(A) (K=3,0 dB(A)) |
| Livello di potenza acustica | 96 dB(A) |
| Vibrazioni | 3,3 m/s² (K=1,5 m/s²) |
| Classe di protezione | II (doppio isolamento) |
| Grado di protezione | IPX4 (protetto contro gli spruzzi d'acqua) |
| Tipo di motore | Elettrico, a spazzole |
| Dispositivi di sicurezza | Pulsante di sicurezza + leva di comando, protezione motore per interruzione |
| Piegatura del manico | Sì, per un'immagazzinamento compatto |
| Accessori forniti | Sacco di raccolta, guida cavo, fascette per cavi |
Domande frequenti - ELM 1434 U IKRA
Domande degli utenti su ELM 1434 U IKRA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ELM 1434 U - IKRA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELM 1434 U del marchio IKRA.
MANUALE UTENTE ELM 1434 U IKRA
Istruzioni per l'uso - Traduzione delle istruzioni per l'uso originali
Prima della messa in funzione leggere le istruzioni per l'utilizzo!
IT - Descrizione del prodotto
- Leva interruttore
- Pulsante di sicurezza
- Impugnatura superiore
- Aggancio cavo
- Volantino
- Impugnatura inferiore
IT | Istruzioni per l'uso

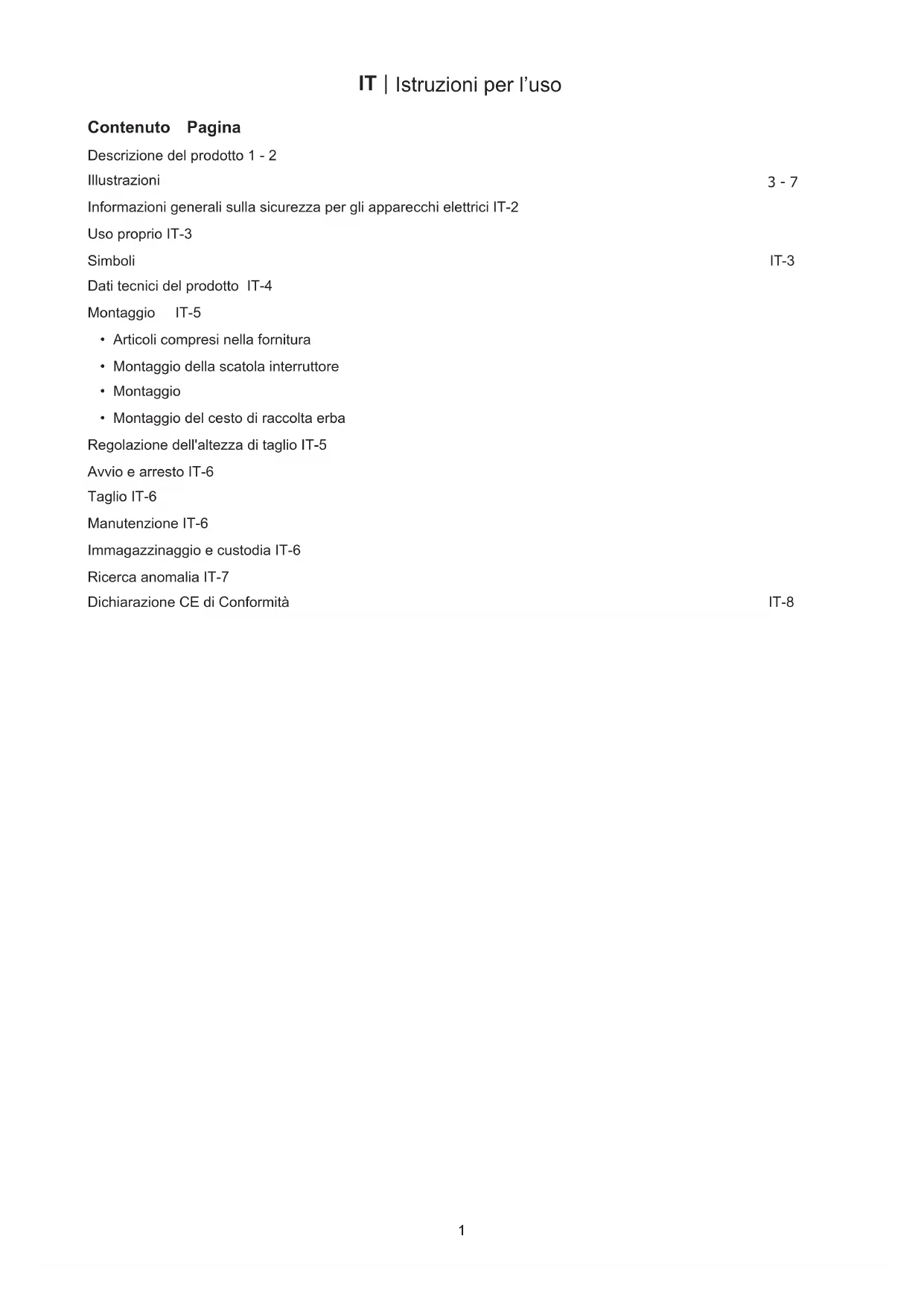

Contenuto Pagina
Descrizione del prodotto 1 - 2
Illustrazioni 3 - 7
Informazioni generali sulla sicurezza per gli apparecchi elettrici IT-2
Uso proprio IT-3
Simboli IT-3
Dati tecnici del prodotto IT-4
Montaggio IT-5
• Articoli compresi nella fornitura
• Montaggio della scatola interruttore
- Montaggio
• Montaggio del cesto di raccolta erba
Regolazione dell'altezza di taglio IT-5
Avvio e arresto IT-6
Taglio IT-6
Manutenzione IT-6
Immagazzinaggio e custodia IT-6
Ricerca anomalia IT-7
Dichiarazione CE di Conformità IT-8
IT | Istruzioni per l'uso
Informazioni generali sulla sicurezza per gli apparecchi elettrici
Avvertenza! Leggere attentamente tutte le informazioni concernenti la sicurezza!
La mancata osservanza delle informazioni ed istruzioni di sicurezza può causare scossa elettrica, ustioni e/o lesioni gravi.
Conservare le informazioni ed istruzioni sulla sicurezza per una futura consultazione.
Se non usato correttamente il tosaerba può essere pericoloso! Questo tosaerba può causare lesioni gravi all'utente ed a terzi; al fine di garantire una sicurezza ed un'efficienza ragionevoli seguire le presenti istruzioni ed avvertimenti di sicurezza durante l'utilizzo di questo tosaerba. L'utente è responsabile dell'osservanza delle istruzioni e degli avvertimenti di sicurezza riportati nel presente manuale e applicati sul tosaerba stesso. Non usare mai il tosaerba privo del cesto di raccolta dell'erba o dei ripari.
Addestramento
a) Leggere attentamente le istruzioni. Familiarizzare con i comandi ed il corretto utilizzo dell'equipaggiamento;
b) Non permettere mai a bambini o a persone che non conoscano bene le presenti istruzioni di utilizzare il tosaerba. Le legislazioni locali possono limitare l'età dell'utente;
c) Non utilizzare il tosaerba soprattutto con bambini ed animali domestici nelle vicinanze;
d) Si ricorda che l'utente o l'operatore è l'unico responsabile in caso di incidenti o eventi rischiosi che si verificano ad altre persone o loro proprietà.
Preparazione
a) Durante l'utilizzo indossare sempre calzature robuste e pantaloni lunghi. Non utilizzare l'apparecchio a piedi nudi o indossando sandali aperti;
b) Ispezionare accuratamente l'area in cui deve essere usato l'apparecchio e raccogliere tutti gli oggetti che potrebbero essere scagliati dall'apparecchio.
c) AVVERTENZA: Prima dell'utilizzo, eseguire sempre un'ispezione visiva per controllare che le lame, i bulloni delle lame e il gruppo lame non siano usurati o danneggiati. Sostituire le lame ed i bulloni usurati o danneggiati in set per assicurare il bilanciamento e il contrappeso del tosaerba.
Funzionamento
a) Utilizzare solo alla luce del giorno o in presenza di luce artificiale;
b) Evitare di azionare l'apparecchio sull'erba bagnata, laddove possibile;
c) Stare sempre attenti a non scivolare sulle pendenze;
d) Camminare, non correre mai;
e) Per gli apparecchi dotati di ruote con lame rotanti, sulle pendenze tagliare l'erba procedendo in orizzontale e mai in verticale;
f) Prestare estrema attenzione quando si cambia direzione sulle pendenze;
g) Non usare su pendenze eccessivamente ripide;
h) Prestare estrema cautela quando si gira o si tira il to-saerba verso di sé;
i) Arrestare la(e) lama(e) qualora il tosaerba debba essere inclinato per il trasporto per attraversare superfici che non siano prato e quando si sposta il tosaerba da e verso la zona da tagliare.
j) Non azionare mai il tosaerba con le protezioni difetto-se o senza i dispositivi di sicurezza, per esempio senza deflettori e/o raccoglierba;
k) Attivare il motore con cautela, seguendo le istruzioni, e tenendo i piedi lontani dalla(e) lama(e);
I) Non inclinare il tosaerba quando si aziona il motore, a meno che il tosaerba non sia stato inclinato per essere avviato in questa posizione, non inclinare il tosaerba più di quanto strettamente necessario e sollevare solo il lato più lontano dall'utente;
m) Non avvicinare le mani o i piedi alle parti in rotazione.
Tenere costantemente pulita l'apertura di scarico;
n) Non sollevare o trasportare il tosaerba con il motore in funzione;
o) Arrestare il motore prima di eliminare eventuali ostruzioni o liberare lo scivolo da eventuali intasamenti;
- Prima di ispezionare, pulire o eseguire interventi sul tosaerba;
- Dopo aver colpito un oggetto estraneo, verificare eventuali danni al tosaerba ed eseguire le riparazioni prima di riavviare e utilizzare il tosaerba;
- Qualora il tosaerba inizi a vibrare in modo anomalo (ispezionare immediatamente);
p) Arrestare il motore
- Ogni qualvolta ci si allontana dal tosaerba
Manutenzione e immagazzinaggio
a) Stringere bene tutti i dadi, i bulloni e le viti al fine di garantire le condizioni di funzionamento in piena sicurezza dell'apparecchio;
b) Controllare frequentemente l'usura e il deterioramento del raccoglierba;
c) Per ragioni di sicurezza sostituire le parti danneggiate o usurate.
Avvertenze di sicurezza per il tosaerba:
a) Non utilizzare il tosaerba con i cavi danneggiati o usu-rati.
b) Non collegare un cavo danneggiato all'alimentazione elettrica o toccare un cavo danneggiato prima di staccarlo dall'alimentazione elettrica. Un cavo danneggiato può causare un contatto con componenti sotto tensione.
c) Non toccare le lame prima di scollegare l'apparecchio dall'alimentazione elettrica e prima che le lame si siano completamente arrestate.
d) Tenere i cavi di prolunga lontano dalle lame. La lame possono danneggiare i cavi e provocare un contatto con componenti sotto tensione.
e) Scollegare l'alimentazione elettrica (ad es. staccando la spina dalla presa)
- ogni qualvolta l'apparecchio venga lasciato incusto-
dito,
- prima dell'eliminazione di un'ostruzione,
- prima di ispezionare, pulire o eseguire interventi sul tosaerba,
IT | Istruzioni per l'uso
- dopo aver colpito un oggetto estraneo,
- ogni qualvolta l'apparecchio inizia a vibrare in modo anomalo.
f) Leggere attentamente le istruzioni per un uso sicuro dell'apparecchio.
g) Consigli:
Collegare l'apparecchio solo ad un circuito della corrente protetto per mezzo di un interruttore differenziale (RCE) con una corrente di intervento non superiore a 30 mA.
h) Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o gruppo disponibile presso il produttore o il suo rappresentante.
i) Questo apparecchio non è idoneo per essere usato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte oppure da persone senza esperienza o conoscenza, a meno che tali persone non vengano supervisionate o istruite riguardo l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
j) I bambini devono essere vigilati al fine di accertarsi che non giochino con l'apparecchio.
Uso proprio
Il tosaerba è destinato all'uso domestico nel proprio giardino privato.
I tosaerba per l'uso nei giardini privati sono tosaerba il cui utilizzo annuo in genere non supera le 50 ore di esercizio e sono usati principalmente per curare AREE VERDI O PRATI, ma non per essere impiegati in luoghi pubblici, parchi, impianti sportivi e neppure per un uso agricolo o forestale.
L'osservanza del manuale d'uso fornito dal produttore è un requisito fondamentale per un uso corretto del tosaerba. Il manuale d'uso contiene le istruzioni di cura e manutenzione nonché le direttive per un uso regolare.
Importante
Il tosaerba non deve essere usato per potare cespugli, siepi e arbusti, per tagliare pianti rampicanti o erba su giardini pensili o terrazzi oppure per pulire sentieri, non deve essere usato a modi trituratore per triturare sfalci di alberi o siepi.
Inoltre il tosaerba non deve essere usato a modi aratro o per livellare zone di terreno non piane, ad es. cumulo di terra sopra una tana di talpa
Simboli
Leggere attentamente le istruzioni prima di azionare l'apparecchio.
Tenere lontano dalle persone presenti.
Prestare attenzione alle lame affiliate. Le lame continuano a ruotare anche dopo lo spegnimento del motore. Staccare la spina dall'alimentazione elettrica prima di eseguire la manutenzione o in caso di cavo danneggiato.
Tenere i cavi flessibili di alimentazione lontano dalle lame.
Tenere mani fuori dalle aperture quando la macchina è in funzione.
Avvertenza! Utensile in movimento!
Isolamento protettivo secondo la classe II
Questo apparecchio non può essere smaltito con la spazzatura domestica / con rifiuti non riciclabili. Consegnare l'apparecchio vecchio esclusivamente in un punto di raccolta pubblico.
IT | Istruzioni per l'uso
Dati tecnici del prodotto
| Tosaerba ELM 1434 U ELM 1638 U | |||||
| Tensione di esercizio V~ 230-240 230-240 | |||||
| Numero di giri a vuoto n0 | min-1 | 3600 3500 | |||
| Corrente nominale | W 1400 1600 | ||||
| Larghezza lama | mm 340 380 | ||||
| Altezza taglio | mm 25/35/45/55/65 | 25/35/45/55/65 | |||
| Capacità cesto raccolta erba | L | 35 | 45 | ||
| Peso | Kg 10,6 | 12 | |||
| Livello pressione sonora | dB (A) | 81 [K3,0 dB(A)] | 80 | [K3,0 dB(A)] | |
| Livello potenza sonora | dB (A) | 96 | 96 | ||
| Vibrazione | m/s2 | 3,3 [K1,5 m/s2] | 3,4 [K1,5 m/s | 2] | |
Classe di protezione: ☐ IPX4
Emissioni
- Il valore indicato dell'emissione di vibrazioni è stata misurata con un procedimento a campione ed è possibile utilizzarla in comparazione con altri dispositivi elettrici.
- Il valore indicato dell'emissione di vibrazioni può essere anche utilizzato per stimare la quantità e durata delle pause durante il lavoro.
- Il valore reale dell'emissione di vibrazioni durante il reale utilizzo dell'apparecchio elettrico può differenziarsi dal valore indicato in relazione al modo in cui l'apparecchio è utilizzato,
- Attenzione: Per evitare lesioni alla circolazione sanguigna della mano, che possono essere dovute dalle vibrazioni, è necessario fare delle pause frequenti durante il lavoro.
Ridurre al minimo le vibrazioni e la rumorosità!
- Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
- Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattare il proprio modo di lavorare all'apparecchio.
• Non sovraccaricare l'apparecchio. - Far eventualmente controllare l'apparecchio.
- Spegnere l'apparecchio quando non viene utilizzato.
- Indossare un paio di guanti.
Indossare una protezione per l'udito. L'esposizione al rumore può provocare la perdita dell'udito.
Indicazioni sull'emissione di rumori in base alla legge tedesca sulla sicurezza delle prodotti (ProdSG) e/o alla Direttiva Macchine: se il livello di pressione acustica determinato nel posto di lavoro supera gli 80 dB(A). In un simile caso, bisogna prevedere per l'utente delle misure di isolamento acustico (per esempio il portare un dispositivo di protezione sonora).
Attenzione: inquinamento acustico! Prima dell'impiego prendere conoscenza delle norme regionali.
IT | Istruzioni per l'uso
Montaggio
Questo manuale fornisce le istruzioni riguardo ad un corretto montaggio e ad un uso sicuro dell'apparecchio. È quindi importante leggere attentamente le presenti istruzioni. In stato completamente montato l'apparecchio pesa circa 10 kg. Se necessario farsi aiutare da una seconda persona per togliere l'apparecchio dall'imballaggio. Prestare attenzione quando si sposta il tosaerba sul prato poiché le lame sono affiliate.
Articoli compresi nella fornitura
Togliere con cautela l'apparecchio dal suo imballaggio e controllare che siano presenti i seguenti articoli:
Tosaerba con gruppo impugnatura
• 2 impugnature inferiori
- 2 bulloni
- 2 volantini
• 2 viti
- cesto di raccolta erba
• copertura cesto di raccolta erba
- linguetta
- 2 clip per cavo
Se mancano componenti o bulloni oppure sono danneggiati, si prega di contattare il numero di assistenza del servizio clienti.
Montaggio della scatola interruttore (fig. 1 - 5)
- Prima di usare il tosaerba è necessario montare la scatola interruttore sulla leva dell'impugnatura come illustrato 5 nelle immagini.
- Allineare la scanalatura della scatola interruttore alla barra di guida, far scorrere la scatola interruttore verso l'impugnatura inferiore. (fig. 2 + 4)
- Bloccare la scatola (fig. 3) dell'interruttore sulla leva dell'impugnatura posizionando le clip presenti sulla scatola dell'interruttore e allineando la linea di riferimento per l'assemblaggio (fig. 4); il montaggio della scatola dell'interruttore è così completato.
- Dopo il fissaggio spostare la scatola dell'interruttore nella direzione opposta per controllare che la scatola dell'interruttore sia stata montata in modo corretto.
Montaggio (fig. A)
Importante! Prima di assemblare il tosaerba, controllare gli accessori conformemente alle informazioni sopra riportate, accertarsi che non manchi nessun accessorio.
- Inserire le impugnature inferiori 6 nei fori appositamente predisposti, fissare con le viti (A1).
- Applicare il gancio del cavo 4 all'impugnatura superiore 3 (A2).
- Applicare l'impugnatura superiore 3 dotata di bulloni e volantino 5 alle impugnature inferiori 6 (A3).
- L'impugnatura superiore 3 è regolabile in altezza. Le impugnature possono essere fissate nella posizione desiderata I o II (A3).
Nota: Accertarsi che le clip del cavo 12 vengano usate per fissare il cavo all'impugnatura,
Attaccare il cavo al gancio del cavo 4 accertandosi che sia sufficientemente allentato. (non per i modelli GB)
Accertarsi che i cavi non vengano intrappolati quando si chiudono/aprono le impugnature superiori. Non lasciar cadere le impugnature.
Montaggio del cesto di raccolta erba (fig. B)
- Montare la maniglia sulla copertura superiore del raccoglierba. (B1)
- Infilare la linguetta del cesto di raccolta erba nelle scanalature in basso del cesto e farle scattare in posizione. (B2)
- Iniziando dalla parte posteriore del cesto di raccolta erba, posizionare la copertura del cesto di raccolta erba nel cesto allineando le clip. Accertarsi che tutte le clip siano correttamente posizionate. (B3 + B4)
- Montaggio del cesto di raccolta erba completamente assemblato sul tosaerba (B5):
a) Sollevare la protezione 8 (B5-a).
b) Accertarsi che lo scivolo di scarico sia pulito e privo di detriti.
c) Posizionare il cesto di raccolta erba completa- mente assemblato 7 sui punti di posizione sulla parte posteriore del corpo tosaerba come illustrato (B5-b).
d) Posizionare il flap di sicurezza in cima al cesto di raccolta erba. Accertarsi che il cesto di raccolta erba possa essere facilmente applicato.
Nota: Qualora non si desideri raccogliere l'erba, il tosa-erba può essere usato anche senza il cesto di raccolta erba, con la protezione 8 abbassata.
Regolazione dell'altezza di taglio (fig. C)
Avvertenza: Sbloccare la leva dell'interruttore 10ed attendere che il motore si arresti prima di procedere alla regolazione dell'altezza. Le lame continuano a ruotare per alcuni secondi dopo lo spegnimento dell'apparecchio; le lame rotanti possono causare lesioni gravi.
L'altezza del taglio può essere regolata sollevando o abbassando le ruote anteriori e posteriori. (C1&C2)
Spingere verso avanti o verso dietro la leva della regolazione centrale 13 d'altezza ed arrestarla nella posizione desiderata.
Su questo prodotto sono disponibili cinque altezze di taglio.
NOTA
Per la maggior parte dei giardini si consiglia un taglio erba di media altezza.
Se di esegue un taglio troppo basso il prato ne soffrirà e la raccolta erba non sarà efficace.
| ALTEZZA DEL TAGLIO | POSIZIONE RUOTE |
| Basso | 25 mm |
| Basso-Medio | 35 mm |
| Medio | 45 mm |
| Medio-Alto | 55 mm |
| Alto | 65 mm |
IT | Istruzioni per l'uso
Avvio e arresto (fig. D)
Assicurarsi che la lama abbia cessato di girare prima di accendere nuovamente il tosaerba. Non accendere e spegnere rapidamente.
Accensione:
- Premere e tenere premuto il pulsante di sicurezza 2. Premere la leva dell'interruttore 1 verso l'impugnatura (D).
- Rilasciare il pulsante di sicurezza 2.
Spegnimento:
- Rilasciare la leva dell'interruttore 1.
Avvertenza: Le lame continuano a ruotare anche dopo lo spegnimento dell'apparecchio. Attendere che tutte le componenti dell'apparecchio si siano completamente arrestate prima di toccarle.
Taglio (fig. E)
Per ragioni di praticità, è meglio iniziare il taglio nel punto più vicino all'alimentazione elettrica e procedere allontanandosi dal punto di alimentazione. Tagliare l'erba ad angolo retto, partendo dal punto di alimentazione e posizionare il cavo elettrico sul lato già tagliato (E).
Avvertenza: Quando si esegue il taglio dell'erba non sforzare il motore facendolo lavorare in condizioni particolarmente gravose. Se il motore sforza la velocità del motore si abbassa e il rumore del motore cambia, in tal caso sospendere il taglio erba, rilasciare la leva dell'interruttore ed alzare l'altezza del taglio. La mancata osservanza di tale istruzione può causare danni all'apparecchio.
NOTA: Il motore è protetto da un blocco taglio di sicurezza che viene attivato in caso di inceppamento delle lame o di sovraccarico del motore. Qualora ciò dovesse verificarsi, arrestare l'apparecchio e staccare la spina dell'alimentazione elettrica. Il blocco taglio di sicurezza verrà resettato solo dopo aver rilasciato la leva dell'interruttore 1. Pulire ogni ostruzione ed attendere po-chi minuti per il reset del blocco taglio di sicurezza, prima di continuare con il taglio erba. In questo momento non azionare la leva dell'interruttore 1 poiché ciò causa un prolongamento del tempo di reset del blocco taglio erba. Se il blocco taglio di sicurezza scatta nuovamente, aumentare l'altezza di taglio per ridurre il carico del motore.
Manutenzione
Avvertenza: Arrestare il tosaerba e staccare la spina dall'alimentazione elettrica prima di togliere il cesto di raccolta erba.
Nota: Al fine di garantire un funzionamento durevole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.
Controllare che non vi siano difetti evidenti quali una lama staccata, rimossa o danneggiata, collegamenti allentati e componenti usurate o danneggiate.
Controllare che le coperture e le protezioni siano tutte in perfette condizioni e correttamente attaccate al tosaerba.
Eseguire le operazioni di manutenzione e riparazioni necessarie prima di azionare il tosaerba.
Qualora il tosaerba, nonostante la corretta e regolare manutenzione, dovesse smettere di funzionare si prega di contattare la nostra linea dedicata al servizio clienti per l'assistenza.
Avvertenza: Rivolgersi ad un rivenditore specializzato per la sostituzione della lama.
Avvertenza: Non eseguire mai le operazioni di assemblaggio e montaggio o regolazione con il tosaerba collegato all'alimentazione elettrica. Accertarsi sempre che il pulsante di accensione sia in posizione Off e che la spina della corrente sia scollegata dall'alimentazione elettrica.
Immagazzinaggio e custodia
Pulire l'esterno dell'apparecchio accuratamente usando una spazzola morbida ed un panno. Non usare acqua, solventi o lucidanti. Rimuovere tutta l'erba e lo sporco, specialmente dalle aperture di ventilazione.
Capovolgere di lato l'apparecchio e pulire la zona della lama. Se i residui di erba tagliata si sono accumulati nell'area della lama, usare un oggetto di plastica o di legno per rimuoverli.
Custodire l'apparecchio in un luogo asciutto. Non appoggiare altri oggetti sopra l'apparecchio.
Allentare il volantino 5 e ripiegare le impugnature superiori 3.
Accertarsi che i cavi non rimangano schiacciati o intrappolati quando si chiudono/aprono le impugnature superiori. Non lasciar cadere le impugnature.
IT | Istruzioni per l'uso
Ricerca anomalia
La seguente tabella riporta i controlli e le azioni da intraprendere in caso di un funzionamento non corretto dell'apparecchio. Se il problema non può essere identificato/eliminato, contattare il proprio rivenditore per l'assistenza.
| Avvertenza:Spegnere e rimuovere la spina dall'alimentazione principale prima di procedere alla ricerca dell'anomalia. | ||
| Sintomo Possibile causa Rimedio | ||
| L'apparecchio non funziona Alimen | ntazione elettrica disinserita Inserire l'alimentazione elettrica | |
| Presa corrente difettosa Usare un'altra presa | ||
| Prolunga del cavo danneggiata Ispezionare il cavo, sostituire se danneggiato | ||
| Fusibile difettoso/bruciato Sostituire il fusibile | ||
| Erba troppo alta Aumentare l'altezza del taglio e ribaltare il tosaerba | ||
| È scattato il salvamotore Lasciare raffreddare per alcuni minuti ed aumentare l'altezza del taglio.Non azionare ora la leva dell'interruttore 1 poiché ciò causa un prolongamento del tempo di reset del blocco taglio di sicurezza. | ||
| L'apparecchio funziona non in modo continuo | Prolunga del cavo danneggiata Ispezionare il cavo, sostituire se danneggiato. | |
| Cablaggio interno dell'apparecchio danneggiato | Contattare il proprio rivenditore | |
| È scattato il salvamotore Lasciare raffreddare per alcuni minuti ed aumentare l'altezza del taglio.Non azionare ora la leva dell'interruttore 1 poiché ciò causa un prolongamento del tempo di reset del blocco taglio di sicurezza. | ||
| L'apparecchio non funziona correttamente anche se il motore lavora | Altezza del taglio troppo alta Aumentare l'altezza del taglio (vedi Regolazione altezza del taglio) | |
| Lama di taglio non affilata Sostituire la lama (vedi Manutenzione lama) | ||
| Parte inferiore dell'apparecchio molto intasato | Pulire l'apparecchio (Vedi Dopo taglio erba/immagazzinaggio) | |
| Lama montata al rovescio Rimontare la lama correttamente (vedi Manutenzione lama) | ||
| La lama di taglio non ruota Lama di taglio ostruita Eliminare l'osstruzione | ||
| Dado/bullone lama allentati | ||
| Vibrazione/rumore eccessivi | Dado/bullone lama allentati | Serrare dado/bullone della lama |
| Lama di taglio danneggiata | Sostituire la lama | |
IT | Istruzioni per l'uso
Dichiarazione CE di Conformità
Noi, ikra GmbH, Schlesier Straße 36, D-64839 Münster, dichiara sotto la propria responsabilità che i prodott Elektro-Tosaerba ELM 1434 U e ELM 1638 U, sono conformi ai Requisiti Essenziali di Sicurezza e di Tutela della Salute di cui alle Direttive 2006/42/CE (Direttiva Macchine), 2004/108/CE (direttiva EMV), 2011/65/EU (direttiva RoHS) e 2000/14/CE (Direttiva sulla rumorosità) comprensivi di modifiche. Per la verifica della Conformità di cui alle Direttive sopra menzionate, sono state consultate le seguenti norme armonizzate EN e Specificazioni Tecniche Nazionali:
2006/42/EC; EN 60335-1:2002+A11, A1:04+A12, A2:06+A13:08+A14:10
livello di potenza sonora misurato
90,6 dB(A)
91,8 dB (A)
livello di potenza sonora garantito
96,0 dB (A)
96,0 dB (A)
Ufficio di controllo: Intertek Testing & Certification Ltd. (Notified Body 0359)
Procedura di valutazione della conformità secondo l'allegato V della direttiva 2000/14/CE
L'anno di costruzione è riportato sulla targhetta dell'apparecchio ed individuabile tramite il numero di serie progressivo.
Münster, 07.10.2014
Gerhard Knorr, Direzione tecnica Ikra GmbH
Conservazione della documentazione tecnica: Gerhard Knorr, Kärcherstraße 57, DE-64839 Münster
Per questo attrezzo elettrico, indipendentemente dagli obblighi del commerciante di fronte al consumatore, concediamo la seguente garanzia.
Il periodo della garanzia è di 24 mesi ed esso ha inizio al momento dell'acquisto, il quale è da comprovare mediante lo scontrino fiscale. Se l'apparecchio viene utilizzato in modo commerciale, o se viene affittato, questo periodo è ridotto a 12 mesi. Sono esclusi dalla garanzia: le componenti soggetti ad usura, batteria e danni che sono causati dall'utilizzo di accessori non conformi, da riparazioni con componenti non originali, dall'utilizzo di troppa forza, da colpi e rotture come anche il sovraccarico volontario del motore. La sostituzione nell'ambito della garanzia si riferisce unicamente alle componenti difettose e non agli apparecchi completi. Le riparazioni, nell'ambito della garanzia, si devono eseguire unicamente presso officine autorizzate o presso il servizio clienti dello stabilimento. Al momento di un intervento non autorizzato, la garanzia cessa di persistere.
I spedizione e quelle seguenti le stesse vanno a carico dell'acquirente.
