NAUDOJIMO INSTRUKCIJA G4640 HSM

Max lõikekõrgus (mm) 1,0 2,5 2,0 4,0 Max formaat A4 A4 A3 A3 Lõikepikkus (mm) 325 325 460 460 Surve manuaalne automaatne automaatne automaatne Töölaud (mm) 325 x 155 325 x 230 460 x 230 460 x 320 Mõõtmed (mm) 605 x 280 x 75 606 x 308 x 122 737 x 362 x 122 750 x 406 x 133 Kaal (kg) 2,12 3,72 4,66 7,30 Juhis: kaitsekilbi saab ümber pöörata, vähendamaks ruumivajadust lõikuri hoiustamisel ja lõikuri noa fi kseerimisel transpordi ajal. See on aga võimalik vaid siis, kui nuga asub alumises asendis.62 G3210_G3225_G4620_G4640 06/2013 eesti06/2013 G3210_G3225_G4620_G4640 63 lietuvių kalba 1 Tinkamas naudojimas, garantija Popieriaus pjaustyklės tinka pjaustyti popierių, plėvelę ir kitas minkštas medžiagas. Popieriaus pjaustyklei suteikiama 2 metų garantija. Garantija nesuteikiama prietaisui nusidėvėjus, sugedus dėl netinkamo naudojimo, natūraliai susidėvėjus arba atliekant kitus remonto darbus. 2 Saugos nuorodos Saugos nuorodos Paaiškinimas ĮSPĖJIMAS Jei nepaisoma įspėjimų, galimi sunkūs susižalojimai. Prieš pradėdami naudoti prietaisą, perskaitykite naudojimo instrukciją ir ją saugokite, prireikus perduokite instrukciją kitiems naudotojams. ĮSPĖJIMAS Pavojus vaikams ir kitiems asmenims! Prietaisu draudžiama naudotis asmenims (įskaitant jaunesnius nei 14 metų amžiaus vaikus) su ribotais fi ziniais, sensomotoriniais ar protiniais gebėjimais bei patirties ir (arba) žinių trūkumu, nebent juos prižiūrėtų už jų saugumą atsakingas asmuo arba jis supažindintų juos su prietaiso naudojimu. Būtina prižiūrėti, kad vaikai nežaistų su prietaisu. ĮSPĖJIMAS Aštrus pjaustyklės peilis kelia pavojų susižaloti. Nejudinkite pjaustyklės peilio. – Nenuimkite apsauginio įtaiso! – Pakeiskite sugadintas ar defektų turinčias dalis naujomis. – Popieriaus pjaustyklę visada statykite ant lygaus ir tvirto paviršiaus. – Keisdami prietaiso stovėjimo vietą, visada jį laikykite tvirtai už apatinės dalies ir pasirūpinkite, kad pjaustyklės peilis nejudėtų. – Netinkama pjovimo medžiaga ir per didelis pjaunamas pluoštas gali sugadinti peilį. – Vienu metu pjaustyklę gali naudoti tik vienas asmuo. – Pasinaudoję pjaustyklės peiliu, palikite jį apatinėje padėtyje. – Patikrinkite frikcinių elementų veikimą. Jei peilis nelieka savo aukščiausioje padėtyje, susisiekite su klientų aptarnavimo skyriumi.64 G3210_G3225_G4620_G4640 06/2013 lietuvių kalba

• Padėkite popierių atsižvelgdami į žymeklius ant pjovimo stalo. Norimą popieriaus dydį galite pasirinkti naudodamiesi galiniu paspaudimu (ne pagal G3210 modelį): Paspauskite raudoną mygtuką ir suspauskite. 3 Valdymas ĮSPĖJIMAS Popieriaus pjaustyklės naudojimas be apsauginio įtaiso gali būti sunkaus susižalojimo priežastis ir yra draudžiamas!

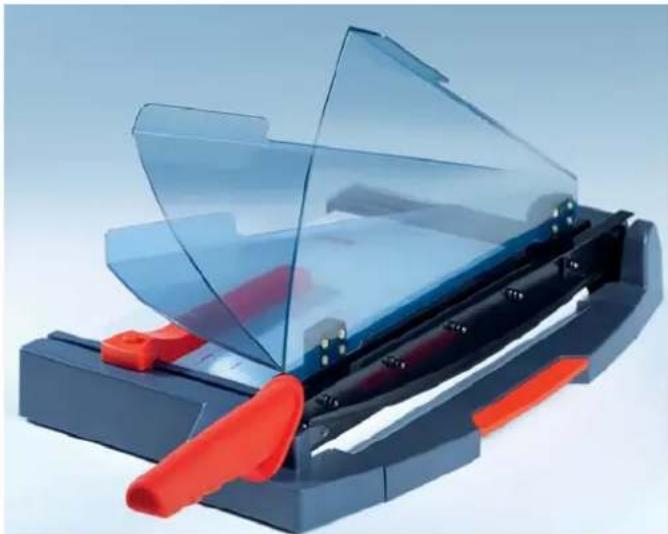

• Išskleiskite apsauginį įtaisą. Popieriaus pjaustyklė jau paruošta naudoti.

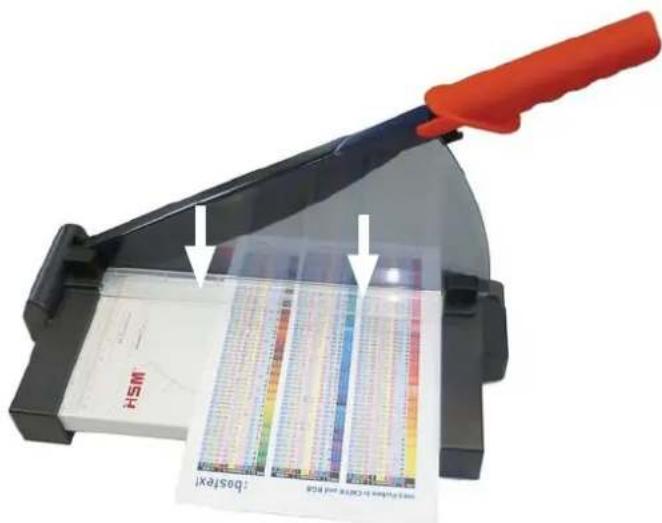

• Pjaustyklės peilį pakelkite ir po popieriaus laikikliu įkiškite popierių. Pastaba: Pjaustyklės peilį pakelti galima tik tada, kai apsauginis įtaisas yra vertikalioje padėtyje.

• G3210: Nulenkite užspaudimo įrankį ir reguliuokite lapus ant darbo stalo. G3225, G4620 ir G4640 modeliuose popierius automatiškai suspaudžiamas palenkus pjaustyklės peilį.

• Dešine ranka pjaustyklės peilį spauskite žemyn.

• G3225, G4620 ir G4640 modeliuose, norint išimti supjaustytą popierių, pjaustyklės peilį reikia pakelti taip, jog jis būtų atlaisvintas.06/2013 G3210_G3225_G4620_G4640 65 lietuvių kalba 4 Valymas

• Valyti galima tik minkšta šluoste ir šiltu muiluoto vandens tirpalu.

• Pjaustyklės peilį valykite šluoste užtepdami neriebaus aliejaus ar skysto vazelino. 5 Techniniai duomenys Tipas G3210 G3225 G4620 G4640 Pjovimo galia (lapas), 80 g/m

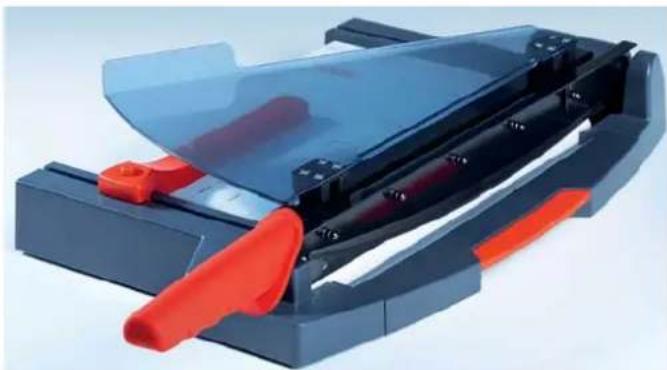

Didžiausias pjovimo aukštis (mm) 1,0 2,5 2,0 4,0 Didžiausias formatas A4 A4 A3 A3 Pjūvio ilgis (mm) 325 325 460 460 Spaudimas Naudojantis rankomis automatinis automatinis automatinis Darbo stalas (mm) 325 x 155 325 x 230 460 x 230 460 x 320 Matmenys (mm) 605 x 280 x 75 606 x 308 x 122 737 x 362 x 122 750 x 406 x 133 Svoris (kg) 2,12 3,72 4,66 7,30 Pastaba: Norint, kad popieriaus pjaustyklė užimtų mažiau vietos, saugant ir fi ksuojant peilį prietaiso judinimo metu, apsauginis įtaisas nulenkiamas žemyn. Tai įmanoma padaryti tik tada, kai pjaustyklės peilis yra apatinėje padėtyje.66 G3210_G3225_G4620_G4640 06/2013 lietuvių kalba06/2013 G3210_G3225_G4620_G4640 67 latviski
