G4640 - Trimer za travo HSM - Brezplačna navodila za uporabo

Vrsta izdelka	Rezalnik papirja
Znamka	HSM
Model	G4640
Največji format	A3 (297 x 420 mm)
Dolžina reza	460 mm
Zmogljivost reza (80 g/m²)	40 listov
Največja višina reza	4,0 mm
Tlačna naprava	Samodejno
Nalagalna miza	460 x 320 mm
Mere (D x Š x V)	750 x 406 x 133 mm
Teža	7,30 kg
Vrsta napajanja	Ročno (brez elektrike)
Združljivi materiali	Papir, film, mehki materiali
Varnost	Zaščitni pokrov, uvlečno rezilo, blokada rezila
Vzdrževanje	Mehka krpa in milnica; naoljite rezilo
Garancija	2 leti
Nadomestni deli	Na voljo pri znamki
Uporaba	Na ravni in stabilni površini, v notranjih prostorih
Število uporabnikov	1 oseba
Transport	Blokirajte rezilo, držite za spodnji del

Pogosto zastavljena vprašanja - G4640 HSM

Kako uporabljati rezalnik HSM G4640?

Najprej dvignite zaščitni pokrov. Dvignite rezilo do omejevalnika, položite papir pod vodilo in ga poravnajte po oznakah. Spustite rezilo z desno roko. Pri G4640 se papir samodejno stisne. Po rezu dvignite rezilo, da odstranite papir.

Kako očistiti in vzdrževati rezilo?

Napravo očistite z mehko krpo in nekorozivno milnico. Za vzdrževanje rezila nanesite lahkotno olje ali tekoči vazelin s krpo.

Kakšna je največja zmogljivost reza?

Rezalnik lahko reže do 40 listov papirja 80 g/m², kar je največja višina reza 4,0 mm.

Ali lahko režem druge materiale kot papir?

Da, naprava je namenjena rezanju papirja, filma in drugih mehkih materialov. Izogibajte se neprimernim materialom, ki bi lahko poškodovali rezilo.

Kako nastaviti zadnji omejevalnik?

Pritisnite rdeči gumb in premaknite omejevalnik na želeno velikost papirja. Spustite gumb, da ga pritrdite.

Kaj storiti, če rezilo ne ostane v zgornjem položaju?

Preverite delovanje tornih elementov. Če rezilo ne ostane v zgornjem položaju, se obrnite na servis.

Kako varno prevažati rezalnik?

Držite napravo za spodnji del in blokirajte rezilo, da se ne more premikati. Zložite zaščitni pokrov samo, če je rezilo spuščeno.

Ali je rezalnik varen za otroke?

Ne, ne smejo ga uporabljati otroci, mlajši od 14 let. Otroke je treba nadzorovati, da se ne igrajo z napravo. Rezilo je ostro: ne dotikajte se rezila in ne odstranjujte zaščitne naprave.

Kje najdem navodila za uporabo?

Navodila so brezplačno na voljo v PDF obliki na notice-facile.com. Lahko jih prenesete ali zahtevate prevod v vaš jezik.

Kakšno je garancijsko obdobje in kaj krije?

Garancija traja 2 leti. Krije proizvodne napake, ne krije pa normalne obrabe niti škode, povzročene z nepravilno uporabo ali posegi tretjih oseb.

NAVODILA ZA UPORABO G4640 HSM

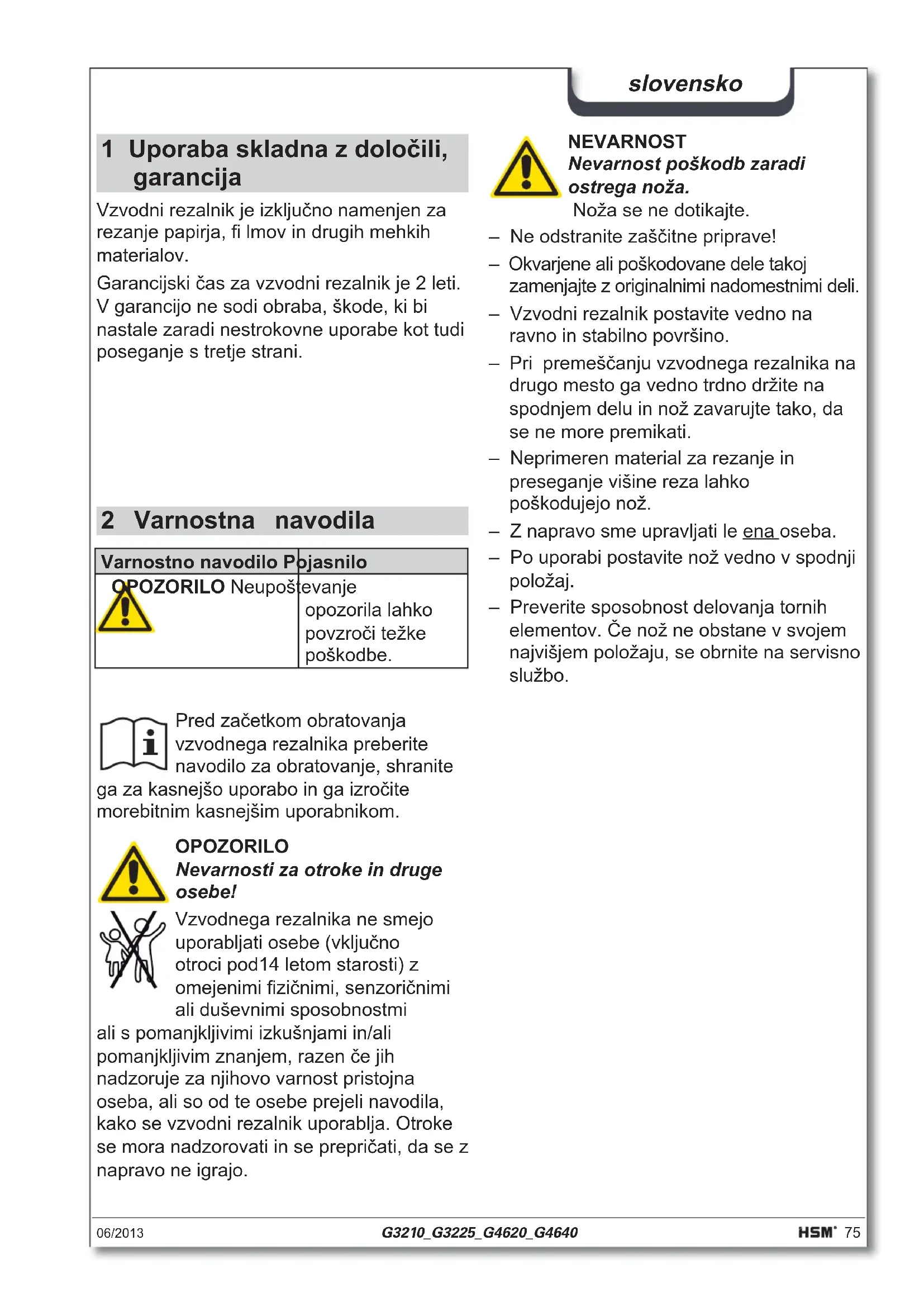

slovensko: Vzvodni rezalnik 75

1 Uporaba skladna z določili, garancija

Vzvodni rezalnik je izključno namenjen za rezanje papirja, fi Imov in drugih mehkih materialov.

Garancijski čas za vzvodni rezalnik je 2 leti. V garancijo ne sodi obraba, škode, ki bi nastale zaradi nestrokovne uporabe kot tudi poseganje s tretje strani.

2 Varnostna navodila

Varnostno navodilo Pojasnilo

OPOZORILO Neupoštevanje

Pred začetkom obratovanja vzvodnega rezalnika preberite navodilo za obratovanje, shranite

ga za kasnejšo uporabo in ga izročite morebitnim kasnejšim uporabnikom.

OPOZORILO

Nevarnosti za otroke in druge osebe!

Vzvodnega rezalnika ne smejo uporabljati osebe (vključno otroci pod14 letom starosti) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi

ali s pomanjkljivimi izkušnjami in/ali pomanjkljivim znanjem, razen će jih nadzoruje za njihovo varnost pristojna oseba, ali so od te osebe prejeli navodila, kako se vzdodni rezalnik uporablja. Otroke se mora nadzorovati in se prepričati, da se z napravo ne igrajo.

NEVARNOST

Nevarnost poškodb zaradi ostrega noža.

Noža se ne dotikajte.

– Ne odstranite zaščitne priprave!
- Okvarjene ali poškodovane dele takoj zamenjajte z originalnimi nadomestnimi deli.
– Vzvodni rezalnik postavite vedno na ravno in stabilno površino.
- Pri premeščanju vzvodnega rezalnika na drugo mesto ga vedno trdno držite na spodnjem delu in nož zavarujte tako, da se ne more premikati.
- Neprimeren material za rezanje in preseganje višine reza lahko poškodujejo nož.
- Z napravo sme upravljati le ena oseba.
- Po uporabi postavite nož vedno v spodnji položaj.
- Preverite sposobnost delovanja tornih elementov. Če nož ne obstane v svojem najvišjem položaju, se obrnite na servisno službo.

3 Upravljanje

OPOZORILO

Uporaba vzvodnega rezalnika brez ščitnika lahko povzroči težke poškodbe in je prepovedana!

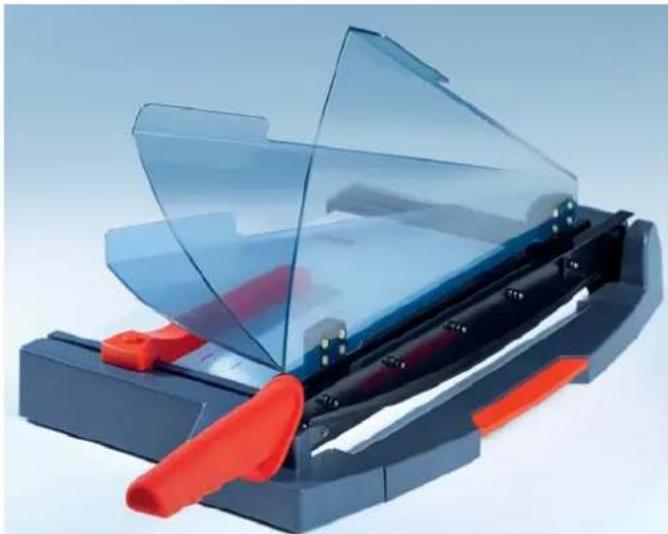

• Odprite ščitnik. Vzvodni rezalnik je pripravljen za uporabo.
• Nož dvignite do prislona in papir potisnite pod vodilo za papir.

Navodilo: Nož se lahko dvigne le, će je ščitnik v navpičnem položaju.

- Papir naravnajte na oznako na rezalni mizi.

Želeno velikost papirja lahko nastavite tudi z zadnjim prislonom (ne pri modelu G3210): Pritisnite rdeči gumb in prislon pomaknite.

• G3210: Pritisno pripravo pritisnite navzdol, s čimer fi ksirate liste na delovni mizi. Pri modelih G3225, G4620 in G4640 se s spuščanjem noža papir avtomatsko stisne.
  • Z desno roko pritiskajte nož navzdol.
• Da odvzamete razrezan papir, dvignite pri modelih G3225, G4620 in G4640 nož do prislona, s čimer sprostite pritiskanje.

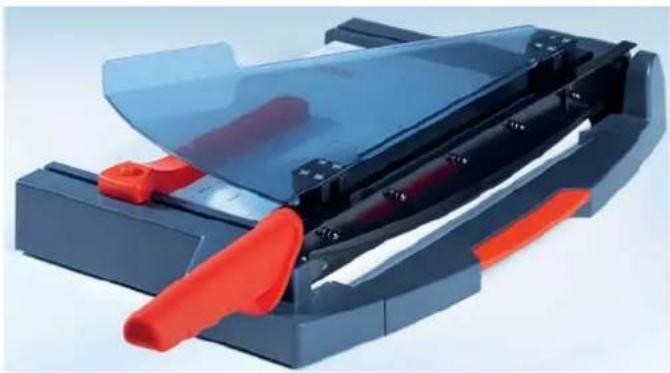

Navodilo: Za zmanjšanje potrebnega prostora za shranjevanje in za fiksiranje noža pri transportu vzvodnega rezalnika, se ščitnik preklopi. To pa je mogoče le, će je nož v spodnjem položaju.

• Napravo smete čistite le z mehko krpo in blago milnico.
• Za nego noža nanj z mehko krpo nanesite lahko olje ali tekoči vazelin.

5 Tehnični podatki

Tip G3210 G3225 G4620 G4640
Kapaciteta rezanja (list), 80 g/m2	10 25 20 40
Maks. višina reza (mm) 1,0 2,5 2,0 4,0
Maks. format A4 A4 A3 A3
Dolžina reza (mm) 325 325 460 460
Pritiskanje	ročno	avtomatsko	avtomatsko	avtomatsko
Delovna miza (mm)	325 x 155	325 x 230	460 x 230	460 x 320
Dimenzije (mm)	605 x 280 x 75	606 x 308 x 122	737 x 362 x 122	750 x 406 x 133
Teža (kg)	2,12	3,72	4,66	7,30
