Tuotetyyppi	Paperileikkuri
Merkki	HSM
Malli	G4640
Enimmäiskoko	A3 (297 x 420 mm)
Leikkauspituus	460 mm
Leikkauskapasiteetti (80 g/m²)	40 arkkia
Enimmäisleikkauskorkeus	4,0 mm
Painelaite	Automaattinen
Latauspöytä	460 x 320 mm
Mitat (P x S x K)	750 x 406 x 133 mm
Paino	7,30 kg
Virtalähdetyyppi	Manuaalinen (ilman sähköä)
Yhteensopivat materiaalit	Paperi, kalvo, pehmeät materiaalit
Turvallisuus	Suojakansi, sisäänvedettävä terä, terän lukitus
Huolto	Pehmeä liina ja saippuavesi; öljyä terä
Takuu	2 vuotta
Varaosat	Saatavilla valmistajalta
Käyttö	Tasaisella ja vakaalla alustalla sisätiloissa
Käyttäjien lukumäärä	1 henkilö
Kuljetus	Lukitse terä, pidä alemmasta osasta

Usein kysytyt kysymykset - G4640 HSM

Miten HSM G4640 paperileikkuria käytetään?

Nosta ensin suojakansi. Nosta terä pysäyttimeen asti, aseta paperi ohjaimen alle ja kohdista se merkkien mukaan. Laske terä oikealla kädellä. G4640:ssä paperi painetaan automaattisesti. Leikkauksen jälkeen nosta terä poistaaksesi paperi.

Miten terä puhdistetaan ja huolletaan?

Puhdista laite pehmeällä liinalla ja syövyttämättömällä saippuavedellä. Teroitusta varten levitä kevyttä öljyä tai nestemäistä vaseliinia liinalla.

Mikä on enimmäisleikkauskapasiteetti?

Paperileikkuri pystyy leikkaamaan jopa 40 arkkia 80 g/m² paperia, eli enimmäisleikkauskorkeus on 4,0 mm.

Voinko leikata muita materiaaleja kuin paperia?

Kyllä, laite on suunniteltu paperin, kalvon ja muiden pehmeiden materiaalien leikkaamiseen. Vältä sopimattomia materiaaleja, jotka voivat vahingoittaa terää.

Miten takapysäytin säädetään?

Paina punaista painiketta ja siirrä pysäytin haluttuun paperikokoon. Vapauta painike kiinnittääksesi sen.

Mitä teen, jos terä ei pysy ylhäällä?

Tarkista kitkaosien toiminta. Jos terä ei pysy yläasennossa, ota yhteyttä huoltopalveluun.

Miten paperileikkuri kuljetetaan turvallisesti?

Pidä laitteen alaosasta ja lukitse terä, jotta se ei pääse liikkumaan. Laske suojakansi vain, jos terä on alhaalla.

Onko paperileikkuri turvallinen lapsille?

Ei, sitä eivät saa käyttää alle 14-vuotiaat lapset. Lapsia on valvottava, jotta he eivät leiki laitteella. Terä on terävä: älä koske terään äläkä poista suojalaitetta.

Mistä löydän käyttöohjeen?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa notice-facile.com-sivustolla. Voit ladata sen tai pyytää käännöstä omalle kielellesi.

Mikä on takuun kesto ja mitä se kattaa?

Takuu on 2 vuotta. Se kattaa valmistusvirheet, mutta ei normaalia kulumista eikä vaurioita, jotka johtuvat virheellisestä käytöstä tai kolmansien osapuolten toimenpiteistä.

KÄYTTÖOHJE G4640 HSM

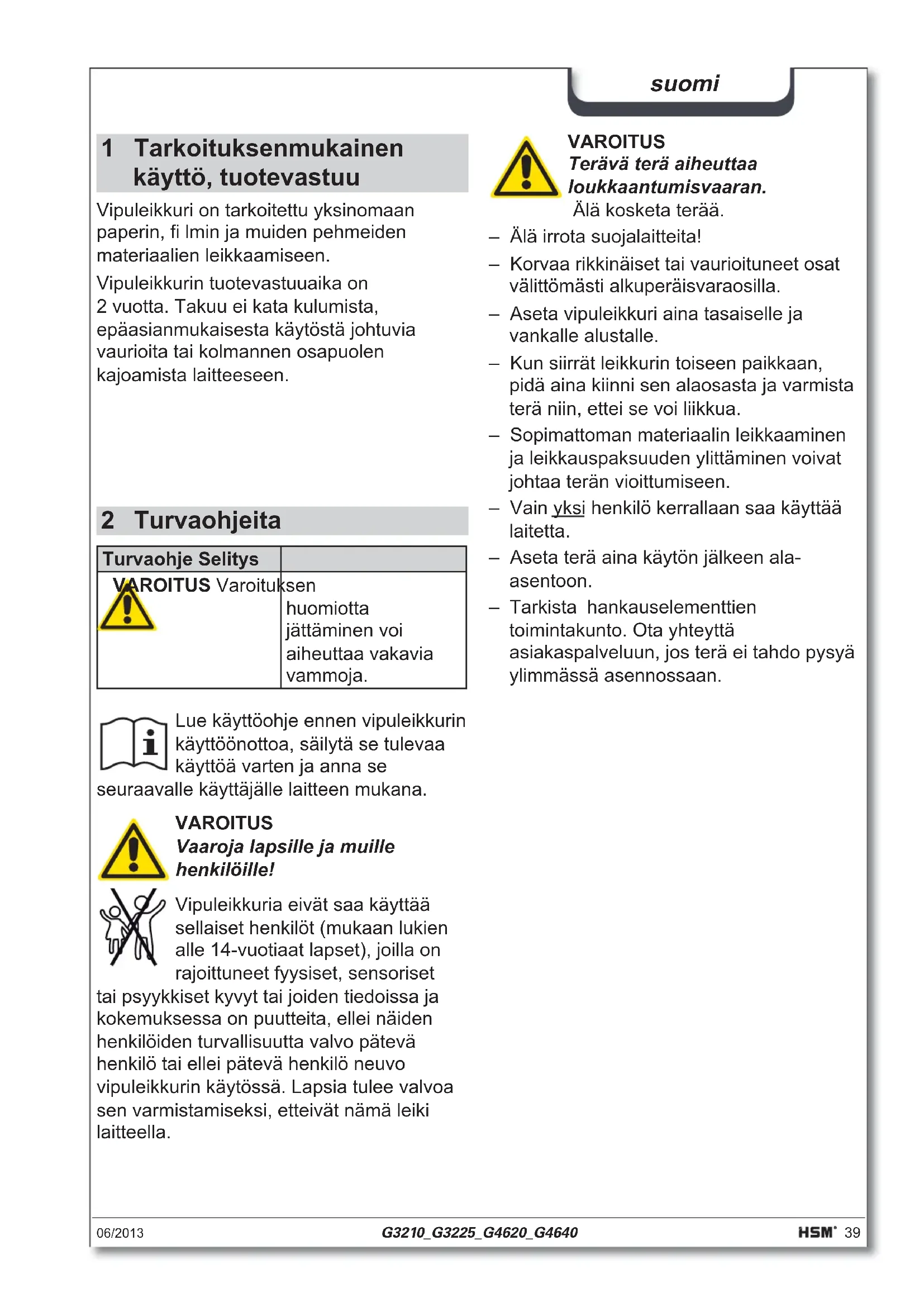

1 Tarkoituksenmukainen käyttö, tuotevastuu

Vipuleikkuri on tarkoitettu yksinomaan paperin, fi lmin ja muiden pehmeiden materiaalien leikkaamiseen.

Vipuleikkurin tuotevastuuaika on 2 vuotta. Takuu ei kata kulumista, epäasianmukaisesta käytöstä johtuvia vaurioita tai kolmannen osapuolen kajoamista laitteeseen.

2 Turvaohjeita

Turvaohje Selitys
VAROITUS Varoituksen!	huomiottajättäminen voiaiheuttaa vakaviavammoja.

Lue käyttöohje ennen vipuleikkurin käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se

seuraavalle käyttäjälle laitteen mukana.

VAROITUS Vaaroja lapsille ja muille henkilöille!

Vipuleikkuria eivät saa käyttää sellaiset henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo vipuleikkurin käytössä. Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella.

VAROITUS

Terävä terä aiheuttaa loukkaantumisvaaran.

Älä kosketa terää.

• Älä irrota suojalaitteita!
• Korvaa rikkinäiset tai vaurioituneet osat välittömästi alkuperäisvaraosilla.
• Aseta vipuleikkuri aina tasaiselle ja vankalle alustalle.
• Kun siirrät leikkurin toiseen paikkaan, pidä aina kiinni sen alaosasta ja varmista terä niin, ettei se voi liikkua.
• Sopimattoman materiaalin leikkaaminen ja leikkauspaksuuden ylittäminen voivat johtaa terän vioittumiseen.
• Vain yksi henkilö kerrallaan saa käyttää laitetta.
• Aseta terä aina käytön jälkeen alasentoon.
• Tarkista hankauselementtien toimintakunto. Ota yhteyttä asiakaspalveluun, jos terä ei tahdo pysyä ylimmässä asennossaan.

3 Käyttö

VAROITUS

Vipuleikkurin käyttö ilman suojakilpeä voi aiheuttaa vakavia vammoja ja se on kielletty!

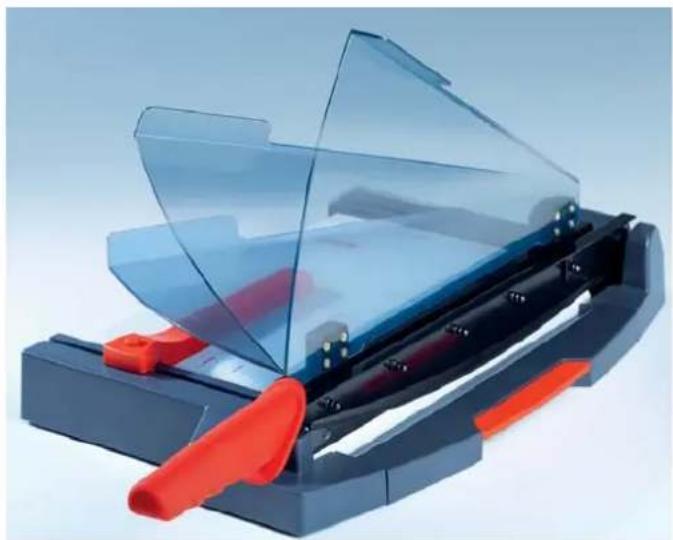

• Käännä suojakilpi auki. Vipuleikkuri on käyttövalmis.
• Nosta terä rajoittimeen asti ja aseta paperinsyötön alle paperia.

Ohje: Terää voi nostaa ainoastaan, kun suojakilpi on pystysuorassa asennossa.

- Aseta paperi leikkuupöydän merkintöjen mukaan.

Voit asettaa halutun paperiformaatin myös takavasteen avulla (ei mallissa G3210): Paina punaista nappia ja siirrä vastetta.

• G3210: Paina puristuslaitetta alas ja kiinnitä arkit sen avulla työpöytään. Malleissa G3225, G4620 ja G4640 paperi puristetaan kiinni automaattisesti terää laskettaessa.
• Paina oikealla kädellä terä alas.
• Nosta malleissa G3225, G4620 ja G4640 leikatun paperin poistamiseksi terä takaisin rajoittimeen, jotta puristus vapautetaan.

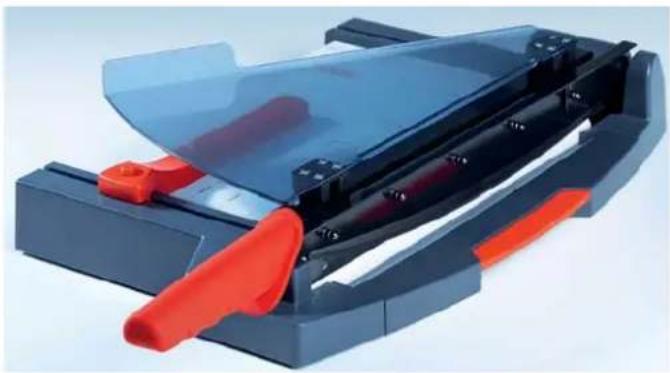

Suojakilven saa taitettua sivuun tilantarpeen vähentämiseksi säilytyksen ja vipuleikkurin terän kiinnittämiseksi kuljetuksen aikana. Se tosin onnistuu vain, jos terä on ala-asennossaan.

• Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella.
• Terän huoltamiseen laita rievulle kevyttä öljyä tai nestemäistä vaseliinia.

5 Tekniset tiedot

Tyyppi G3210 G3225 G4620 G4640
Leikkausteho (arkkeja), 80 g/m2	10 25 20 40
Maks. leikkauspaksuus (mm) 1,0 2,5 2,0 4,0
Maks. formaatti A4 A4 A3 A3
Leikkauspituus (mm) 325 325 460 460
Puristus	manuaali	automaattinen	automaattinen	automaattinen
Työpöytä (mm)	325 x 155	325 x 230	460 x 230	460 x 320
Mitat (mm)	605 x 280 x 75	606 x 308 x 122	737 x 362 x 122	750 x 406 x 133
Paino (kg)	2,12	3,72	4,66	7,30
