MANUAL DE USUARIO G4640 HSM

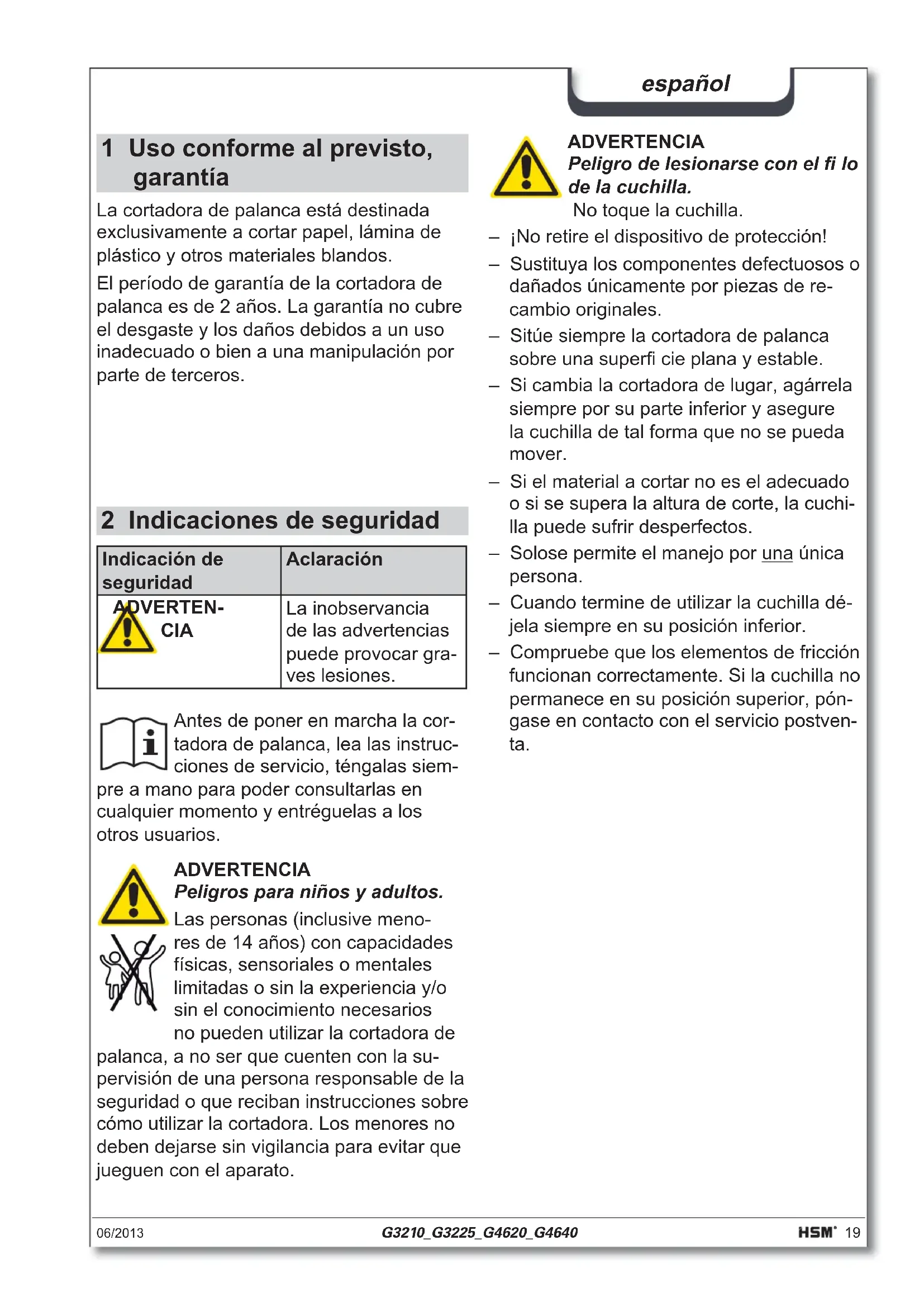

español: Cortadora de palanca 19
1 Uso conforme al previsto, garantía
La cortadora de palanca está destinada exclusivamente a cortar papel, lámina de plástico y otros materiales blandos.
El período de garantía de la cortadora de palanca es de 2 años. La garantía no cubre el desgaste y los daños debidos a un uso inadecuado o bien a una manipulación por parte de terceros.
2 Indicaciones de seguridad
| Indicación de seguridad | Aclaración |
| ADVERTEN-CIA | La inobservancia de las advertencias puede provocar graves lesiones. |
Antes de poner en marcha la cortadora de palanca, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios.
ADVERTENCIA
Peligros para niños y adultos.
Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la cortadora de palanca, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar la cortadora. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato.
ADVERTENCIA
Peligro de lesionarse con el fi lo de la cuchilla.
No toque la cuchilla.
- ¡No retire el dispositivo de protección!
- Sustituya los componentes defectuosos o dañados únicamente por piezas de recambio originales.
- Sitúe siempre la cortadora de palanca sobre una superfi cie plana y estable.
- Si cambia la cortadora de lugar, agárrela siempre por su parte inferior y asegure la cuchilla de tal forma que no se pueda mover.
- Si el material a cortar no es el adecuado o si se supera la altura de corte, la cuchilla puede sufrir desperfectos.
- Solose permite el manejo por una única persona.
- Cuando termine de utilizar la cuchilla déjela siempre en su posición inferior.
- Compruebe que los elementos de fricción funcionan correctamente. Si la cuchilla no permanece en su posición superior, póngase en contacto con el servicio postventa.
3 Manejo
ADVERTENCIA
¡Se prohíbe el uso de la cortadora de palanca sin placa de protección, pues ello puede provocar graves lesiones!

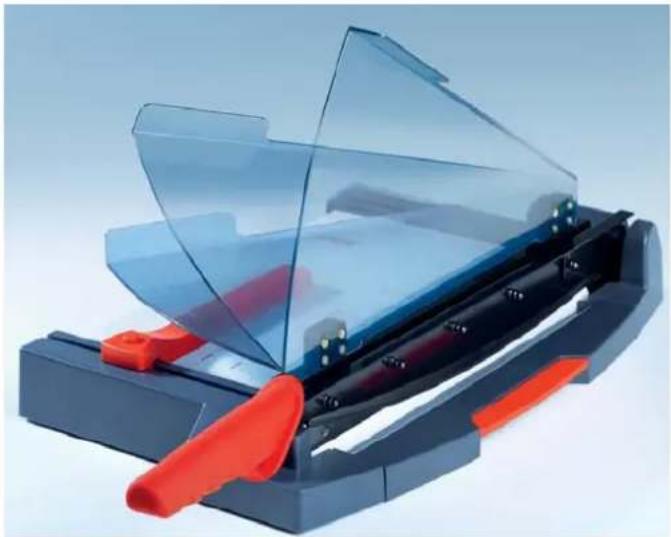

- Abata hacia arriba la placa de protección. La cortadora de palanca está preparada.

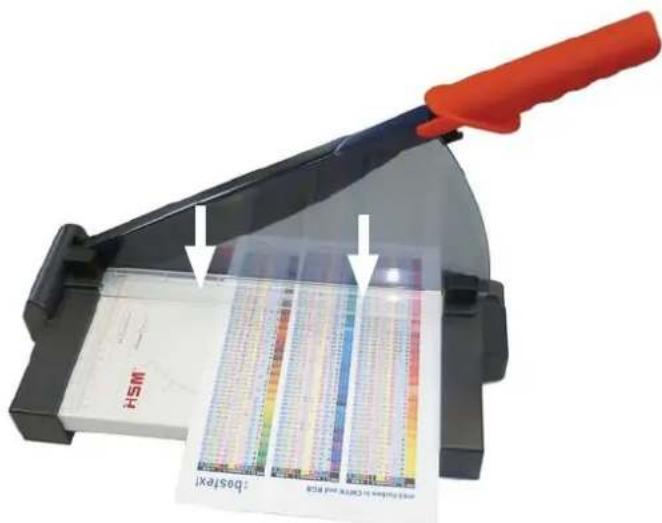

- Levante la cuchilla hasta el tope e introduzca el papel por debajo de la guía.
Nota: Levante únicamente la cuchilla cuando la placa de protección se encuentre en posición vertical.
- Alinee el papel con las marcas de la mesa de corte.
También puede ajustar el tamaño del papel deseado con el tope trasero (no en el modelo G3210):
Pulse el botón rojo y desplace el tope.
• G3210: Empuje hacia abajo el dispositivo de presión y fije las hojas a la superficie de trabajo.
En los modelos G3225, G4620 y G4640, el papel queda presionado automáticamente al bajar la cuchilla.
- Con la mano derecha presione la cuchilla hacia abajo.
- En los modelos G3225, G4620 y G4640, vuelva a levantar la cuchilla hasta el tope para que no ejerza presión y así poder retirar el papel cortado.

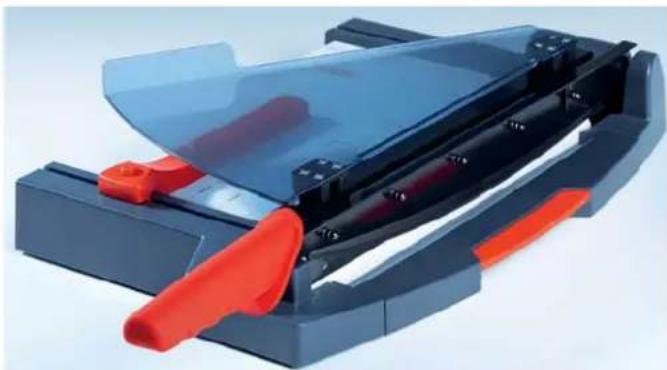

Para reducir el espacio necesario en el almacenamiento y para fijar la cuchilla durante el transporte de la cortadora de palanca, pliegue la placa de protección. Esto sólo será posible si la cuchilla está bajada.
- Para la limpieza utilice únicamente un paño suave y agua jabonosa suave.
- Para el cuidado de la cuchilla, pásele un paño impregnado de un aceite ligero o de vaselina líquida.
5 Características técnicas
| Tipo G3210 G3225 G4620 G4640 | ||||
| Potencia de corte (hojas) 80 g/m2 | 10 25 20 40 | |||
| Altura de corte máx. (mm) 1,0 2,5 2,0 4,0 | ||||
| Formato máx. A4 A4 A3 A3 | ||||
| Longitud de corte (mm) 325 325 460 460 | ||||
| Barra de sujeción Manual Automática Automática Automática | ||||
| Superficie de trabajo (mm) | 325 x 155 | 325 x 230 | 460 x 230 | 460 x 320 |
| Dimensiones (mm) | 605 x 280 x 75 | 606 x 308 x 122 | 737 x 362 x 122 | 750 x 406 x 133 |
| Peso (kg) | 2,12 | 3,72 | 4,66 | 7,30 |
