Tipo de producto	Destructora de documentos
Marca	HSM
Modelo	HSM1800
Dimensiones (L x An x Al)	350 x 250 x 500 mm
Peso	8 kg
Alimentación eléctrica	220-240 V, 50 Hz, 1,5 A
Tipo de corte	Corte cruzado
Nivel de seguridad	P-4
Capacidad de corte (hojas A4 80 g/m²)	Hasta 10 hojas por pasada
Volumen del depósito de recogida	20 litros
Ancho de entrada	220 mm
Función encendido/apagado automático	Sí
Protección contra sobrecalentamiento	Sí
Función marcha atrás	Sí
Nivel sonoro	Aproximadamente 58 dB(A)
Mantenimiento y limpieza	Engrasar regularmente las cuchillas, vaciar el depósito y limpiar el exterior con un paño suave
Piezas de repuesto y reparabilidad	Cuchillas, depósito de recogida, aceite de lubricación disponibles; reparación por servicio autorizado
Información general	Destructora de documentos para uso oficina, conformidad CE, uso solo papel

Preguntas frecuentes - HSM1800 HSM

¿Cómo engrasar la destructora de documentos HSM1800?

Se recomienda engrasar las cuchillas después de cada vaciado del depósito o cada 30 minutos de uso. Use aceite especial para destructoras siguiendo las instrucciones del manual.

¿Qué hacer en caso de atasco de papel?

Active la función marcha atrás para liberar el papel. Si el atasco persiste, desenchufe el aparato y retire con cuidado el papel atascado.

¿Cuál es la capacidad máxima de corte en hojas?

La destructora HSM1800 puede cortar hasta 10 hojas A4 de 80 g/m² en una sola pasada.

¿Cuál es el nivel de seguridad del HSM1800?

El nivel de seguridad es P-4 (corte cruzado), adecuado para la destrucción de documentos confidenciales.

¿Cómo limpiar el exterior de la destructora?

Use un paño suave ligeramente húmedo. No use productos abrasivos ni disolventes.

¿La destructora se detiene automáticamente en caso de sobrecalentamiento?

Sí, el aparato cuenta con una protección térmica que lo detiene automáticamente en caso de sobrecalentamiento. Déjelo enfriar antes de reutilizarlo.

¿Puedo cortar grapas o clips?

Sí, el HSM1800 puede cortar grapas y clips sin daños.

¿Cuáles son las dimensiones del depósito de recogida?

El depósito tiene una capacidad de 20 litros. Es extraíble para facilitar el vaciado.

¿Dónde puedo comprar piezas de repuesto para el HSM1800?

Las piezas de repuesto (cuchillas, depósito, aceite) están disponibles en los distribuidores autorizados de HSM o en el sitio web oficial.

¿La destructora tiene garantía?

Sí, el HSM1800 tiene una garantía de fabricante de 2 años. Conserve la factura de compra.

MANUAL DE USUARIO HSM1800 HSM

español: Destructora de documentos SECURIO B26 31

1 Uso conforme al previsto, garantía

Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio
La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

Ancho de corte (mm) 5,8 3,9	4,5x30	1,9	x15
Tarjetas de crédito ● ●		●	●
CDs ● ● ●

El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas de ancho de corte 1x5 mm el papel no puede tener grapas ni clips.

El período de garantía para la destructora de documentos es de 3 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). Una excepción son las destructoras de documentos con anchura de corte 0,78x11 mm y 1x5 mm. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

HSM garantiza el envío de piezas de recambio hasta 10 años tras fi nalizar la producción de este modelo.

Nota: Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.

2 Indicaciones de seguridad

Clasifi cación

Indicación de seguridad	Aclaración
ERTEN-CIA	La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario.
Atención	La inobservancia de las indicaciones puede provocar daños materiales.

Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que fi guran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.

ADVERTENCIA

¡Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

¡Peligro de lesionarse con astillas!

Introduzca CDs sólo por la ranura del elemento de seguridad.

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la máquina puede provocar electrocución.

• Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
• Preste atención a que el conector de red esté fácilmente accesible.
• Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
• No agarre el conector de red con las manos húmedas.
• No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.
• Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superfi cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

Los trabajos de mantenimiento que involucren quitar las cubiertas de la carcasa sólo deben ser realizados por el servicio postventa de HSM o los técnicos de servi-

cio de nuestras partes contratantes.

Para las direcciones de los servicios postventa, véase la página 160.

Atención

Peligro debido a un uso indebido

Utilice únicamente la máquina según las especifi caciones del capítulo “Uso conforme al previsto”.

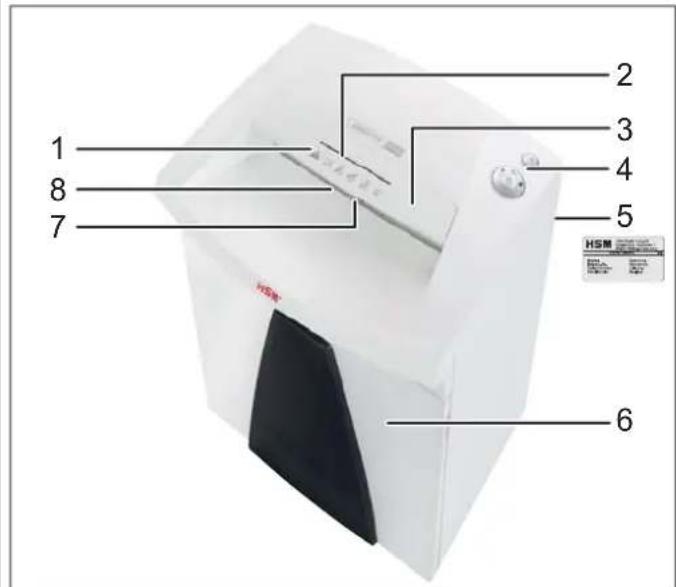

3 Vista general

1 Indicaciones de seguridad
2 Abertura de entrada para CDs
3 Elemento de seguridad / protección contra astillas
4 Unidad de mando e indicación
5 Placa de características
6 Puerta
7 Abertura de entrada para papel y tarje- tas de crédito
8 Barrera de luz

4 Volumen de suministro

• Destructora de documentos empaquetada en cartón
• Cable de conexión de red
• 5 sacos de plegado lateral
• 1 bolsa para CDs para máquinas con anchuras de corte de 3,9, 5,8 y 4,5x30 mm
• para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
• Instrucciones de servicio

Accesorios

• 10 sacos de plegado lateral N.° de pedido 1.330.995.100

- Botella 250 ml de aceite especial para el bloque cortador N.° de pedido 1.235.997.403

Para las direcciones de los servicios postventa véase la página 160.

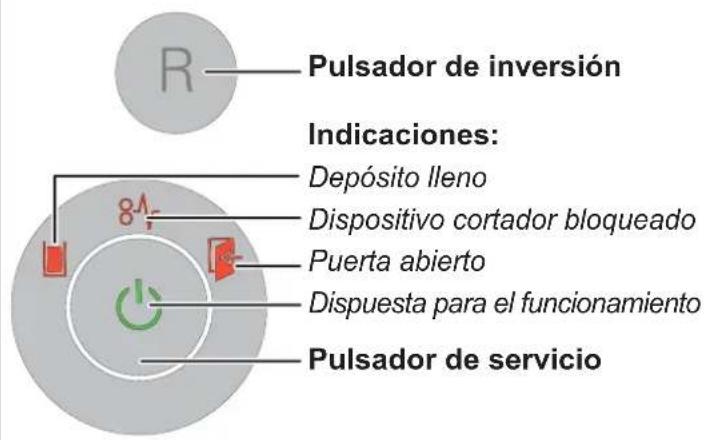

Elementos de mando e indicación

5 Manejo

ADVERTENCIA

Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.

Encender la destructora de documentos

• Enchufe el conector de red de la máquina en una caja de enchufe instalada correctamente.
• Poner el interruptor en el lado trasero de la destructora de documentos en "I".
• Pulse el pulsador de servicio.
  La indicación "Dispuesta para el funcionamiento" se enciende.

Destruir papel

• Al realizar la alimentación de papel, la barrera de luz arranca automáticamente el dispositivo cortador.
  2 s después de que la barrera de luz de la abertura para la alimentación de papel vuelve a estar libre, el dispositivo cortador se desconecta automáticamente y la destructora de documentos estará en disponibilidad para el funcionamiento.

Para destruir grandes cantidades de papel, podrá abatir hacia arriba el elemento de seguridad. De este modo, se podrá acceder fácilmente a la abertura de entrada.

Destrucción de CDs

(tamaño de corte 3,9 mm, 5,8 mm, 4,5x30 mm)

• Realice la alimentación del material sólo a través de la ranura de introducción del elemento de seguridad (protección contra astillas).

Para una separación clasifi cada del material triturado puede colocar la bolsa para CDs suministrada. Respete

el medio ambiente y gestione los diferentes materiales por separado.

Destruir tarjetas de crédito

(tamaño de corte 5,8 mm, 3,9 mm, 4,5x30 mm, 1,9x15 mm)

Con los tamaños de corte de 5,8 mm, 3,9 mm, 4,5x30 mm, introduzca las tarjetas por la ranura para CDs. En máquinas con tamaño de corte de 1,9 x 15 mm, introduzca las tarjetas en la alimentación de papel.

Apagar la destructora de documentos

• Pulse el pulsador de servicio.
  La indicación “Dispuesta para el funcionamiento” se apaga.
• Poner el interruptor en el lado trasero de la destructora de documentos en "0".

Otros modos de funcionamiento

- Modo permanente

Aplicación: para destruir grandes cantidades de papel

Función: El mecanismo de corte está en marcha continua.

Si no se introduce material durante 2 minutos, se apaga el mecanismo de corte y pasa a stand-by.

Arranque: Pulse el pulsador de servicio durante 3 segundos.

Interrupción antes de tiempo: Pulse el pulsador de servicio.

- Modo stand by

Función: 2 minutos después de la última alimetnación de papel se desconectan automáticamente todos los consumidores innecesarios.

La indicación “Dispuesta para el funcionamiento” parpadea brevemente en intervalos regulares.

Al realizar la alimentación de papel, la destructora de documentos arranca automáticamente.

6 Solución de averías

Indicación	Fallo Solución
Luz constante	Atascode papel	Ha suministrado demasiado papel a la vez.➢ El dispositivo cortador funciona durante algunos segundos hacia atrás expulsando el papel.Si fuese necesario, pulse el pulsador de inversión “R” para extraer la pila de papel.Divida la pila de papel.Introduzca el papel gradualmente.
	Sobre-carga	El motor se ha sobrecargado. Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 20 minutos.
Luz inter-mitente	Indicador general de avería	Durante la destrucción de papel ha ocurrido un fallo.Saque el papel de la ranura de introducción de manera que la célula fotoeléctrica quede libre.
	Depósito para recortes lleno	Vacíe el depósito para recortes.Nota:Si antes de retirar el depósito acciona brevemente el pulsador de inversión, una parte del material cortado vuelve al mecanismo de corte.
	Puerta abierto	Cerrar la puerta frontal.

7 Limpieza y mantenimiento

ADVERTENCIA

Tensión de red peligrosa.

Apague la destructora de documentos y extraiga el enchufe.

Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de vaciar el depósito de material cortado (sólo con corte en partículas).

Para ello, utilice únicamente aceite especial para bloques de corte HSM:

• Inyecte el aceite especial por la apertura de entrada para papel en toda la anchura de los cilindros de corte.
• Deje que el mecanismo de corte funcione sin alimentación de papel en modo continuo durante aproximadamente 10 s.
  De esta forma se sueltan partículas y polvo de papel.

8 Eliminación / Reciclaje

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato. En

caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

9 Datos técnicos

Tipo de corte Corte en tiras Corte en partículas
Tamaño de corte (mm) 5,8 3,9 4,5 x 30 1,9 x		15 0,78 x 11	1 x 5
Nivel de seguridad DIN 66399 P-2 / O-2		T-2 / E-2	P-2 / O-2T-2 / E-2	P-4 / O-3T-4 / E-3F-1	P-5 / T-5E-4 / F-2	P-6 / F-3	P-7 / F-3
Potencia de corte* (hoja), DIN A4 70 g/m 2 80 2		28 - 3025 - 27	22 - 2419 - 21	17 - 1914 - 16g/m	11 - 139 - 11	76	54
Peso (kg)		24,8		27,2
Velocidad de corte		65 mm/s
Anchura de entrada		280 mm
Conexión		230 V, 50 Hz		110 V - 120 V, 60 Hz		220 V, 60 Hz
Consumo de potencia con número máx. de hojas		500 W
Consumo de energía en el modo de espera		< 2 Wh
Modo de servicio		Funcionamiento continuo
Condiciones ambientales durante el funcionamiento:TemperaturaHumedad relativa del aireAltura sobre el nivel del mar		de -10°C a +25°Cmáx. 90%, sin condensaciónmáx. 2.000 m
Medidas A x P x H (mm)		497 x 397 x 676
Volumen del depósito para recortes		55 l
Nivel de emisión de ruidos(Marcha en vacío / carga)		< 55 dB(A) / < 60 dB(A)
A- Nivel de potencia acústica evaluado(LWAd al ralenti)		68,0 dB

* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependiendo de la estructura y las características del papel, así como de la manera de introducirlo.

La destructora de documentos cumple con las leyes de armonización pertinentes de la Unión Europea:

• Directiva sobre baja tensión 2006/95/CE
• Directiva CEM 2004/108/CE
• Directiva RoHS 2011/65/UE

Se puede solicitar al fabricante la declaración de conformidad de la UE.
