NAUDOJIMO INSTRUKCIJA WRE 1855 Kärcher

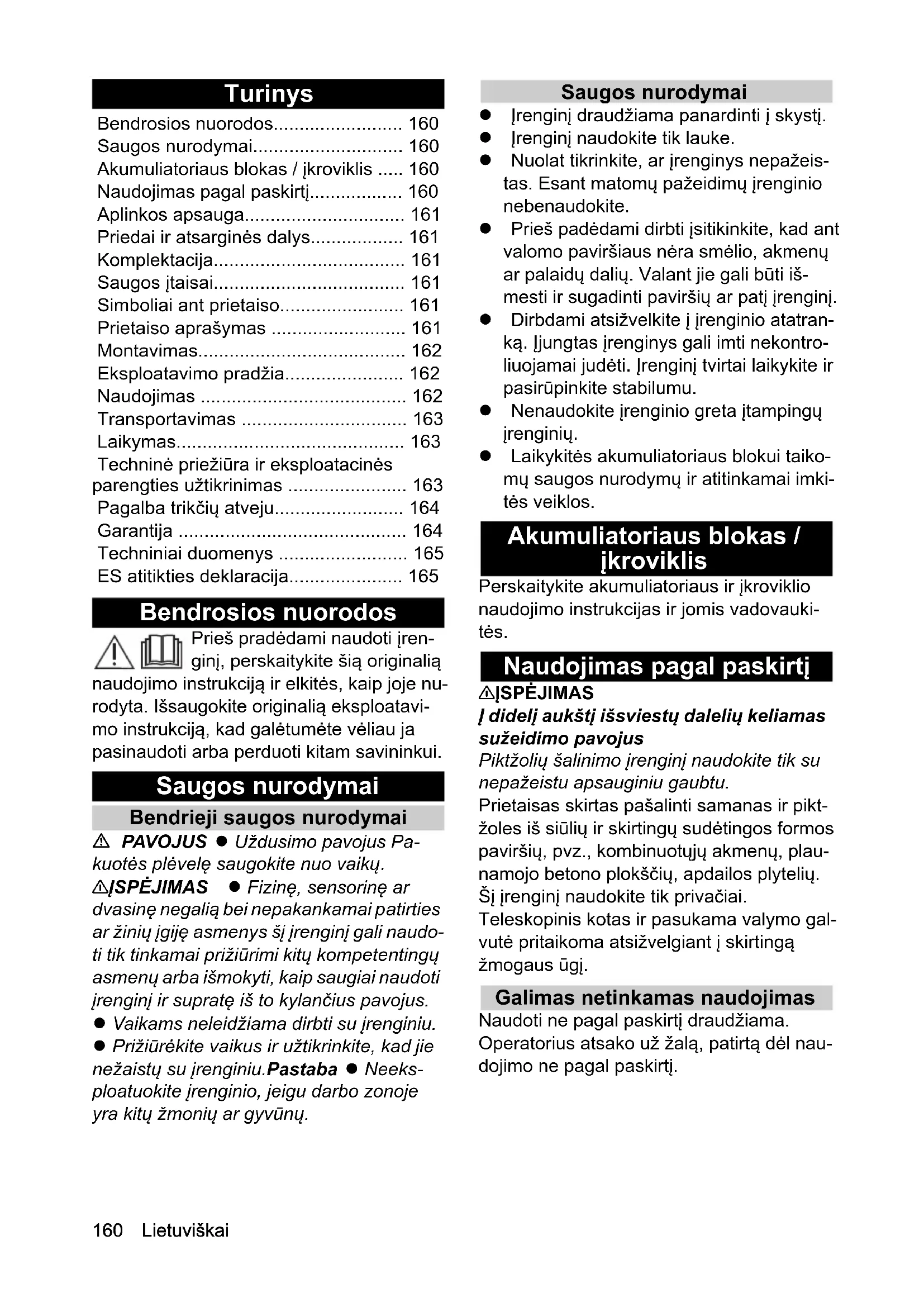

Bendrosios nuorodos.... 160

Saugos nurodymai.... 160

Akumuliatoriaus blokas / jkroviklis ..... 160

Naudojimas pagal paskirtj.... 160

Aplinkos apsauga.... 161

Priedai ir atsarginės dalys.... 161

Komplektacija.... 161

Saugos jtaisai.... 161

Simboliai ant prietaiso.... 161

Prietaiso aprašymas 161

Montavimas.... 162

Eksploatavimo pradžia.... 162

Naudojimas 162

Transportavimas 163

Laikymas.... 163

Techninė priežiūra ir eksploatacinės parengties užtikrinimas .... 163

Pagalba trikčių atveju.... 164

Garantija 164

Techniniai duomenys 165

ES atitikties deklaracija.... 165

Bendrosios nuorodos

Prieš pradėdami naudoti įren-ginį, perskaitykite šią originalią naudojimo instrukciją ir elkitės, kaip joje nu- rodyta. Išsaugokite originalią eksploatavi- mo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Saugos nurodymai

Bendrieji saugos nurodymai

⚠ PAVOJUS ● Uždusimo pavojus Pakuotės plėvelę saugokite nuo vaikų.

⚠️JSPĖJIMAS ● Fizinę, sensorinę ar dvasinę negalią bei nepakankamai patirties ar žinių įgiję asmenys šį įrenginį gali naudoti tik tinkamai prižiūrimi kitų kompetentingų asmenų arba išmokyti, kaip saugiai naudoti įrenginį ir supratę iš to kylančius pavojus.

• Vaikams neleidžiama dirbti su jrenginiu.
• Prižiūrėkite vaikus ir užtikrinkite, kad jie nežaistų su įrenginiu. Pastaba - Neeks-ploatuokite įrenginio, jeigu darbo zonoje yra kitų žmonių ar gyvūnų.

Saugos nurodymai

• lrenginj draudžiama panardinti j skystj.
• lrenginj naudokite tik lauke.
• Nuolat tikrinkite, ar jrenginys nepažeistas. Esant matomų pažeidimų jrenginio nebenaudokite.
• Prieš padėdami dirbti įsitikinkite, kad ant valomo paviršiaus nėra smėlio, akmenų ar palaidų dalių. Valant jie gali būti išmesti ir sugadinti paviršių ar patį įrenginį.
• Dirbdami atsižvelkite i jrenginio atatranką. Jungtas jrenginys gali imti nekontroliuojamai judėti. Jrenginį tvirtai laikykite ir pasirūpinkite stabilumu.
• Nenaudokite jrenginio greta jtampingu jrenginiu.
• Laikykitės akumuliatoriaus blokui taikomų saugos nurodymų ir atitinkamai imkitės veiklos.

Akumuliatoriaus blokas / jkroviklis

Perskaitykite akumuliatoriaus ir jkroviklio naudojimo instrukcijas ir jomis vadovaukitės.

Naudojimas pagal paskirti

⚠️ISPĖJIMAS

I didelj aukšti išsviestu daleliu keliamas sužeidimo pavojus

Piktžolių šalinimo įrenginį naudokite tik su nepažeistu apsauginiu gaubtu.

Prietaisas skirtas pašalinti samanas ir piktžoles iš siūlių ir skirtingų sudėtingos formos paviršių, pvz., kombinuotųjų akmenų, plau-namojo betono plokščių, apdailos plytelių. Šį įrenginį naudokite tik privačiai.

Teleskopinis kotas ir pasukama valymo galvutė pritaikoma atsižvelgiant į skirtingą žmogaus ūgį.

Galimas netinkamas naudojimas

Naudoti ne pagal paskirtj draudžiama.

Operatorius atsako už žalą, patirtą dėl naudojimo ne pagal paskirtį.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdir- bamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuo-se būna vertingų perdirbamų medžia-gų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (RE-ACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad jrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

İrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

Šepečio apsauginis gaubtas

Paveikslas B

Apsauginis gaubtas saugo naudotoją arba netoliese esančius žmones nuo sužalojimų dėl išsviedžiamų dalelių.

Simboliai ant prietaiso

Įspėjimas apie aplinkui skrie-jančius objektus.

Liepkite kitiems žmonėms laikytis atokiau nuo darbo zonos.

Dirbdami su jrenginiu, naudoki-te tam skirtą klausos apsaugą ir apsauginius akinius.

Saugokite jrenginj nuo lietaus ir purškiamo vandens.

Ne didesnio kaip 177 cm ūgio vartotojams.

Aukštesniems kaip 178 cm ūgio vartotojams.

Pritaikyta naudoti po objektais, pvz. po suolu.

Sukimosi kryptis norint atidaryti šeriu juostos dangtj.

Sukimosi kryptis norint uždaryti šeriu juostos dangtj.

Prietaiso aprašymas

Pav. žr. schemų psl.

Paveikslas A

① Besisukantis nailono šepetys
②Pasukama valymo galvutė
③Pasukamos valymo galvutės išblokavimo mygtukas
④Teleskopinis kotas
⑤Rankena, laikyti abiem rankom
⑥Teleskopinio koto blokavimo panaikini-mo mygtukas
⑦ Prietaiso jungiklio blokavimo panaikini-mo mygtukas
⑧ Rankena
⑨ Prietaiso jungiklis
⑩Laikiklis. skirtas 12 V akumuliatoriaus blokui
⑪ Akumuliatoriaus bloko blokavimo panai- kinimo mygtukas
⑫Identifikaciné plokštelé
⑬Šepečio apsauginis gaubtas
⑭Kreipiančioji priemonė su šerių juostos užrakto dangteliu

Montavimas

1. Pridedamą vamzdį nuolaidžia puse įstumkite į variklio korpusą. Išgirskite, kaip užsifiksuoja.

DÈMESIO

Pažeidimo pavojus

Rankena yra iš anksto sumontuota ir nusta-tyta trumpiausiai teleskopinio koto pakopai. Nekeiskite nustatymo, kol nesumontuosite iki galo teleskopinio koto.

1. Viršutinę vamzdžio dalį kiškite į rankenos angą, kol išgirsite, kad rankena buvo užfiksuota. Paveikslas C
2. Irenginio laidą veskite i laido kanalą teleskopiniame kote iš apačios i viršų. Paveikslas D
3. Antraja rankeną kiškite j laikiklj, kol išgir-site, kad ji buvo užfiksuota. Paveikslas E
4. Apsauginj dangtį spauskite į lizdą, kol iš-girsite, kad jis užsifiksuoja. Paveikslas F
5. Šeriu juostos laikiklio fiksatorių atsukite pagal laikrodžio rodyklę ir nuimkite laiki- klį. Paveikslas G
6. Užfiksuodami rutulį apvado išpjovoje pri-junkite šerių juostą. Paveikslas H
7. Istatykite šeriu žiedą i laikikli. Paveikslas I
8. Uždėkite kreipiamają priemonę, įskaitant šeriu juostos dangtelį, ir pasukite prieš laikrodžio rodyklę. Paveikslas J

Eksploatavimo pradžia

Irenginio nustatymas

Teleskopinio koto nustatymas

Irenginio ilgj galite pritaikyti savo poreikiams.

1. Paspauskite išblokavimo mygtuką.
2. Teleskopinį kotą nustatykite, kaip norite. Paveikslas K

Valymo galvutės nustatymas

Valymo galvutės kampa galite pritaikyti savo poreikiams. Įrenginyje numatytos šios nustatymo parinktys:

Ne didesnio kaip 177 cm ūgio vartotojams.

Aukštesniems kaip 178 cm ūgio vartotojams.

Pritaikyta naudoti po objektais, pvz. po suolu.

1. Nuspauskite valymo galvutės blokavimo panaikinimo mygtuką.
2. Valymo galvutės nustatymas.

Paveikslas L

Akumuliatoriaus bloko jdėjimas

DÈMESIO

Nešvarūs kontaktai

Žala įrenginiui ir akumuliatoriui Prieš naudodami patikrinkite akumuliato- riaus skyrius ir kontaktai neužteršti purvu ir, jeigu būtina, išvalykite.

Paveikslas M

1. Akumuliatoriaus bloką stumkite j laikiklj, kak išgirstumėte, kaip jis užsifiksuoja.

Akumuliatoriaus išėmimas

⚠️ISPĖJIMAS

Nekontroliuojamas veikimas

Sužalojimų pavojus

Kai nedirbate ar prieš atlikdami techninės ir profilaktinės priežiūros darbus akumuliatorių išimkite iš įrengínio.

Paveikslas N

1. Paspauskite išblokavimo mygtuką.
2. Išimkite akumuliatorių išimkite iš įrenginio.

Naudojimas

Irenginio jjungimas

Paspauskite blokavimo panaikinimo įtaisą, kad panaikintumėte įrenginio jungiklio blokavimą (saugos funkcija). Tik tada galima jjungti įrenginį įrenginio mygtuku.

1. Nuspauskite prietaiso blokavimo panaikinimo mygtuką.

Paveikslas O

1. Tuo pačiu metu spauskite prietaiso jungiklj.
   Prietaisas jsijungia.

2. Atleiskite prietaiso blokavimo panaikinimo mygtuką.
   Prietaisas vėl įsijungia.

3. Atleiskite prietaiso jungiklj.
   Prietaisas sustoja.

Išimkite piktžoles

Pastaba

Stebėkite, ar įrenginys piktžoles šalina nuo paviršiaus. Jis šaknu nerauna.

Pastaba

Rekomenduojame prietaisą naudoti tik nustačius į horizontalia, šiek tiek pakreiptą padėtį. Jeigu būtų naudojama nustačius į vertikalią padėtį, tada šerių juosta gali nusi-dėvėti greičiau.

Nailono šepečiu kruopščiai pašalinsite įvairiausių rūšių piktžoles beveik nuo bet kokio kieto pagrindo. Valymo rezultatas, gali skirtis, atsižvelgiant į išorinius veiksnius (oro drėgmę, dirvos drėgmę ir aplinkos temperatūrą).

DÈMESIO

Pažeidimo pavojus

Irenginiu negremžkite arba gremžimui naudokite šepečio apsaugini gaubtą. Irengini galima sugadinti.

1. Irenginj lėtais judesiais šiek tiek pakreipkite ir, nenaudodami jėgos, traukite virš valomo paviršiaus. Irenginj virš paviršiaus šiek tiek pakreipkite.

Paveikslas P

1. Giliai augančias piktžoles bandykite pašalinti per kelis kartus lėtais judesiais.
2. Siūlėms apdirbti įrenginį laikykite už an- trosios rankenos šonų, šiek tiek pakreip- kite. Stebėkite, kad prireikus būtų pašalinta atsilaisvinusi siūlių medžiaga.

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Transportuodami atsižvelkite i įrenginio svorį.

Laikymas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus Laikydami atsižvelkite i prietaiso svorį.

Tinkamas jrenginio sandėliavimas

Laikomą įrenginį pakabinkite ant pakabini- mo kilpos prie rankenos. įrenginį galima pa- dėti ant apsauginio gaubto krašto.

DÈMESIO

Šeriu pažeidimo pavojus

Prietaiso nestatykite taip, kad jis remtusi šeriais.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

Šeriu juostos keitimas

Pastaba

Šeriu juostą būtina keisti, jeigu šerial pa-kankamai nusidévi.

1. Išimkite akumuliatoriaus bloką iš prietaisso.
2. Šeriu juostos laikiklio fiksatorių atsukite pagal laikrodžio rodyklę ir nuimkite laiki- klj.

Paveikslas G

1. Seną šeriu juostą ištraukite, panaudodami pagalbinį išėmimo įtaisą.
2. Užfiksuodami rutulį apvado išpjovoje pri-junkite naują šerių juostą.

Paveikslas H

1. Istatykite šeriu žiedą i laikiklj.

Paveikslas I

1. Uždėkite kreipiamają priemonę, įskaitant šeriu juostos dangtelį, ir pasukite prieš laikrodžio rodyklę.

Paveikslas J

Pakeiskite apsauginį gaubtą

⚠️JSPĖJIMAS

I didelj aukšti išsviestų dalelių keliamas sužeidimo pavojus

Piktžolių šalinimo įrenginį naudokite tik su nepažeistu apsauginiu gaubtu.

Apsauginis gaubtą reikia pakeisti, kai nusi-dėvėjimą liudija trūkiai ar lūžiai.

1. Išmontuokite šeriu juostą.

2. Plokščiu atsuktuvu atsukite apsauginio gaubto užraktą.

Paveikslas Q

1. Apsauginį gaubtą patraukite atgal.

2. Uždėkite naują apsauginį dangtelį ir užfiksuokite jį, žr. Skyrių Montavimas.

Valymas

Akumuliatoriaus bloką prieš valymo darbus reikia išimti iš įrenginio.

DÈMESIO

Netinkamas valymas

Irenginio sugadinimas

Nevalykite jrenginio žarnos arba aukšto slėgio vandens srove.

Nenaudokite agresyvių valiklių.

Šepečių nekratykite ant grindų.

1. Išimkite akumuliatoriaus bloką.

2. Šepečiu nuvalykite augalų likučius.

3. Irenginj išvalykite drėgna šluoste.

Nuimkite rankeną, laikyti abiem rankom

Paveikslas R

Rankeną, laikyti abiem rankom, nuimt galima remonto tikslais.

1. Plokščiu atsuktuvu atsukite rankenos, laikyti abiem rankom, užraktą.

2. Rankeną, laikyti abiem rankom, patraukite žemyn iš laikiklio.

Vėl sumontuodami, stebėkite, kad rankena, laikyti abiem rankom, tinkamai užsifiksuotų.

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Senstančios baterijos talpa net ir gerai ją prižiūrint, mažėja, todėl net ir pilnai įkrauta ji neveikia visą numatytą veikimo laiką. Tai nėra trūkumas.

Irenginys nejsijungia

Akumuliatoriaus blokas neteisingai jstatytas.

1. Akumuliatoriaus bloką stumkite i laikiklij taip, kad jis užsifiksuotų.

Akumuliatoriaus blokas išsikroves.

1. Ikraukite akumuliatoriaus bloka.

Akumuliatoriaus blokas budėjimo režime.

1. Irenginio mygtuką paspauskite ilgiau arba antrą kartą.

Kumuliatoriaus blokas sugedęs.

1. Pakeskite akumuliatoriaus bloka.

Prietaisas nejsijungia

Užsiblokavusi šeriu juosta / jrenginio perkrova / suveikė variklio apsauga

1. Leiskite jrenginiui keletą minučių atvėsti.

2. Naudodami prietaisą stipriai jo nespaus-kite

Irenginys darbo metu sustoja.

Akumuliatorius perkaito

- Nutraukite darbą, palaukite, kol akumuliatorius atvės iki leistinos temperatūros. Tai gali trukti keletą minučių.

Valymo rezultatas netenkina

Nusidėvėję šeriali

- Pakeiskite šeriu juostą.

Šeriu juostos fiksavimo dangtelio, krei-piamaja priemonę, atidaryti negalima

Užteršimas

1. Akumuliatoriaus bloką pašalinkite.

2. Istatykite plokščia atsuktuvą i kreipiamosios priemonės išpjovą.

Paveikslas S

1. Šepečio apsauginį dangtelį atsuktuvu sukite simbolio „Fiksatoriaus atidarymas“ link.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos.

Galimus jrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

	WRE	WRE
	18-55	18-55 BatterySet

Irenginio galios duomenys

Akumuliatoriaus blo-ko tipas

-

Bry Po-wer18/25

Darbinė įtampa V 18 18

Šepečio sūkių skai-čius

1/ min

2300- 2800

2300- 2800

Šepečio skersmuo mm 180 180

Šepečio medžiaga Nylon Nylon

Matmenys ir svoriai

Svoris kg 2,8 3,3
llgis x plotis x aukštis mm	1370 x	1370 x
	230 x	230 x
	380	380

Apskaičiuotosios reikšmės

Plaštakos ir rankos vibracijos vertė	m/s2	3,2	3,2
Neapibrėžtis K	m/s2	0,5	0,5
Triukšmo lygis	dB(A)	71	71
Neapibrėžtis KpA	dB(A)	2	2
Garso galios lygis LWA+ Neapibrėžtis KWA	dB(A)	87	87

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Piktžolių Šalinimo-jrenginys

Tipas: WRE18-55 Battery

Atitinkamos ES direktyvos

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

2000/14/EB

Taikomi darnieji standartai

EN 60335-1

EN 62233: 2008

EN 55014-1: 2006+A2: 2011

EN 55014-2

EN 50581

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 83

Garantuojamas: 87

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Winnenden, 2020 m. sausio 1 d.

Зміст
