NAUDOJIMO INSTRUKCIJA 3TS394BD BALAY

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdajimas 301

3.3 Skalbiklio stalciaus keitimas 302

3.3.1 Skalbiklio stalcius iemimas 302
3.3.2 Skalbiklio stalcius jdejimas 302

3.4 Skalbiklio stalcius dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stalicus dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdajimas 304

3.6 Dureliq konstrukciniu daliu keitimas 305

3.6.1 Dureliu konstrukciniu daliu nuemimas 305
3.6.2 Dureliu konstrukciniu daliu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9Bugno apsvietimo keitimas 312

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kiptu aptarnavimo tarnyba. Mes atsakysime uz zalq tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulioi r signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispéjimo lygis Reiksmé
A PAVOJUS	Nepaisant ispéjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
A ISPÉJIMAS	Nepaisant ispéjamojo pranešimo, gali ištiki mirtis arba sunkūs sužalojimai.
A PERSPEJIMAS	Nepaisant ispéjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispéjamojo pranešimo, gali būti sugadistas turtas.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rusi. Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós jtampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél sio dokumento

Pavojaus symbolism Reiksmé
	Pavojus del karstu pavirsiu
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojançiosios spindu- liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukuros.

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apiie elektros smuqi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektrons smugio pavojus del daliu, kuriose yra itampa! Mirtis del elektron smugio

Pries pradéamiti remonta, ne maiziau kaip priès 60 sekundziutjunkite prieraisus nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokumente naudojam toke bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarima (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓸	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti]Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengta (prieta)	so ek-rane

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu
Dinamometrinis ve-ržilaraktis [15000441]	Dinamometrinis veržliaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC
Adatinës replës, kampës [00341269]	Ilgis 200 mm
Šonu pjaunançios replës [00342182]	Ilgis: 200 mm

Paskyrimas Issami	informacija Vaizdal
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6
Combination wren- ch [00340814]	Rakto plots 13°mm, M8
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kai ciu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalviršj prietaiso galo link (2).
3. Nuimkite stalvirshi, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Isimtas skalbiklio stalicus.-302

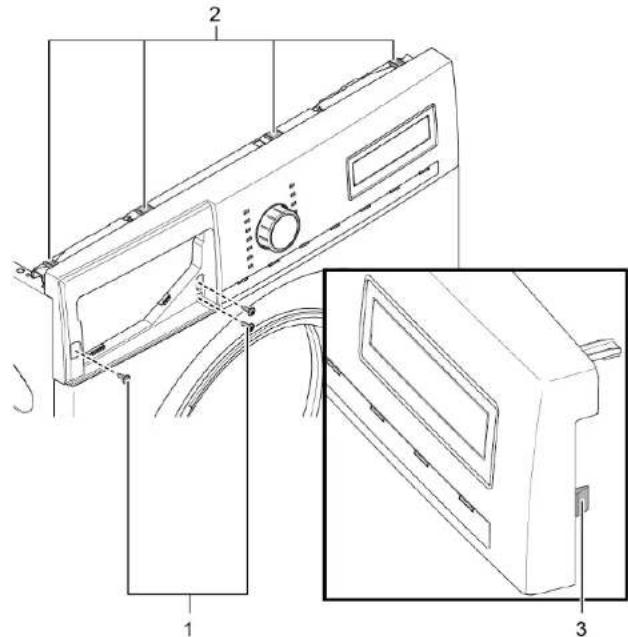

3.2.1 Antjuostes nuemimas

1. 1. Issukite varztus (1).

2. Atpalaiduokite spreudes (2, 3).

1. Atjunkite valdymo bloko kiistukinj kontaktq.
2. Nuimkite antjuoste

3.2.2 Antjuostes uzdéjimas

Uzdekite atvirksoia eiles tvarka.

Remontas

3.3 Skalbiklio stalicius keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stliaus isemimas

1. Istraukite skalbiklio stalic.
   2.1. Paspauskite jdekla (1) zemyn.

2. Isimkite kalbiklio stalicq (2).

3.3.2 Skalbiklio staleius idejimas

Uzdekite atvirksia eiles tvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio staliciaus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugadintosKitos prietaiso dallas arba klienamai pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

A PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.6 Dureliu konstrukcini daliu keitimas

PERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus
Nekiskite ranku j vryiu sriti.
Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo yandens tiekimo.
Dureles nuimtos.→304

3.6.1 Dureliu konstrukcini diu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

PERSPEJIMAS

Astrios korpso briaunos! Galima jispiauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalys nukris!
Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIOS

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugaditos kitos prietaiso dalys arba klienomai, pvz., grindys.
Apsaugokite konstrukcine dali, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalius.302
Dureles nuimtos.→304
Siurblio dangtelis nuimtas.-313

3.7.1 Dureliq sandarklio nuemimas

1.

IMAS

Paverstu piretsaui slydimal; Galimi kaulu luziai ir prispaudimai Apsaugokite piretsuals, kad jie nepaslystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varZtus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalvirj (2, 3).

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Alpaladuokite doxatoriaxonus spaudes (2,3). 3. Alpaladuokite doxatoriaxonus kurpos varzut

1. Nuimkite antjuoste.

2. Nuimkite virsu esanti bugno apsvietimo laikiklj.

DEMESIOI

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsi.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamug jungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio użdéjimas

ISPEJIMAS

Pavojus, kad netinkamai igrenus nukris dalys! Susizalojimas arba prietaiso sugadinomas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzddekite atvirksia eilestvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime akriepi demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kualifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!

Pavojus gyvybei del elektrós smugio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu atliktas saqos bandymas pa
gal VDE 0701 arba salye gaijoancius reglamentus.

PERSPEJIMAS

Astrios korpuso briaunos!

alima jsipjauli
Muvekite apsaugines pirstines.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziair prispaudimai

Apsaugokite prietaisus, kad jie nepaslystu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsnukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dai, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali būtī sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

Prietaisai rya laivai prieinami.
Nuimtas stalvirsis.300
Antjuosté nuimta.
Durelés nuimtos.→304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas
Dureliu sandariklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kištuka.
2. Atpalaiduokite dureliu uzrakta.

1. Nuimkite dureliu zrakta.

Remontas

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

ApsaugokitePrietaisus, kad jie nepasystu.

Pavous, kad atpalaidavus varztus dalys nukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klien to namai pvz. grin

dys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Nuiimtas stalvirsis. 300
Isimtas skalbiklio stalicus.302
Antjuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Isthraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektros jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuemimas

1. Atidarykite siurblio dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurblio dangtelio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalius. 302
Durelés nuimtos.→304
Dureliu sandariklis nuimtas.
Siurblio dangtelis nuimtas.→313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kauli fuziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaisoPriekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustumkite stalviršpjrietaiso galo link (2).
2. Nuimkite stalviršj, keldami jj aukstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nuimkite antjuoste.

7.

PERSPJEJIMAS

Pavojus, kad at palpadavus varztus dalys nukris!
Krentanci dals yas gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisaldyasarba klienamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekyje esancius varztus, pradedami nuo varzty apacioje, o tada - virsuje

(2,3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo uždéjimas

Uzdekite atvirksia eilestvarka.
