SP 17.000 Flat Level Sensor - Siurbliai Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Panardinamasis siurblys
Prekės ženklas	Kärcher
Modelis	SP 17.000 Flat Level Sensor
Svoris	6 kg (be priedų)
Maitinimas	230-240 V ~ 50 Hz
Vardinė galia	550 W
Maksimalus srautas	17 000 l/h
Maksimalus aukštis	9 m
Maksimalus panardinimo gylis	7 m
Leistina skysčio temperatūra	5-35 °C
Maksimalus dalelių dydis	5 mm
Minimalus liekamasis aukštis	1 mm (be išankstinio filtro, sulenktomis kojelėmis)
Pagrindinės funkcijos	Drenažas, perpumpavimas, švaraus ar šiek tiek nešvaraus vandens siurbimas, automatinis režimas su lygio jutikliu, rankinis režimas
Priežiūra ir valymas	Po kiekvieno naudojimo nuplauti švariu vandeniu; valyti lygio jutiklį ir siurbimo zoną
Saugumas	Apsauga nuo sauso veikimo (lygio jutiklis), terminis išjungiklis, automatinis sustojimas automatiniu režimu
Atsarginės dalys ir remonto galimybė	Originalūs priedai ir atsarginės dalys prieinamos www.kaercher.com
Bendra informacija	Tinkamas naudojimas drenavimui, baseino vandeniui, švariam vandeniui; nenaudoti degiems, koroziniams skysčiams ar nuotekoms

Dažnai užduodami klausimai - SP 17.000 Flat Level Sensor Kärcher

Kokius skysčius galiu siurbti naudodamas Kärcher SP 17.000 Flat Level Sensor siurblį?

Galite siurbti šiek tiek nešvarų gėlą vandenį (iki 5 mm dalelių), baseino vandenį su atitinkamais priedais ir ploviklių tirpalus, pvz., skalbimo mašinų skalavimo vandenį. Nesiurbkite degių, sprogstamųjų, korozinių skysčių, alyvų, sūraus vandens ar tualetinių nuotekų.

Kaip sumontuoti žarną ant siurblio?

Užsukite siurblio jungtį G 1 1/2 ant jungiamosios movos. Užmaukite veržiamąjį žiedą ant žarnos, tada žarną ant jungties ir pritvirtinkite žiedu. Galiausiai įstumkite movą į Quick-Connect, kol ji užsifiksuos.

Kaip sureguliuoti lygio jutiklį automatiniam veikimui?

Užmaukite lygio jutiklį ant bėgelio norimame aukštyje. Jis turi liestis su vandeniu, kad įsijungtų. Kuo aukščiau jis yra, tuo aukštesnis įjungimo lygis. AUTO režimu siurblys sustoja praėjus 15 sekundžių po to, kai jutiklis praranda kontaktą su vandeniu.

Ką daryti, jei siurblys veikia, bet nesiurbia vandens?

Tai dažnai sukelia oras siurblyje. Kelis kartus atjunkite ir vėl įjunkite kištuką, kad išvėdintumėte. Taip pat patikrinkite, ar siurbimo zona neužkimšta ir ar vandens lygis yra pakankamas (maž. 7 mm šiam modeliui be išankstinio filtro).

Kaip išvalyti siurblį po naudojimo?

Po to, kai siurbėte nešvarų vandenį ar vandenį su priedais, išskalaukite siurblį leisdami švarų vandenį. Atjunkite kištuką, nuimkite Quick-Connect movą, nuvalykite išorę minkšta šluoste ir švariu vandeniu, tada ištuštinkite ir išdžiovinkite prietaisą.

Koks yra minimalus liekamasis aukštis (plokščias siurbimas)?

Sulenktomis kojelėmis ir be išankstinio filtro siurblys gali išsiurbti iki 1 mm liekamojo vandens aukščio. Šiai operacijai naudokite rankinį režimą.

Ar galiu palikti siurblį veikti nuolat?

Ne, siurblys nėra skirtas nepertraukiamam veikimui. Jis skirtas pertraukiamam naudojimui (drenažas, perpumpavimas). Nuolatinis naudojimas gali jį sugadinti.

Ką daryti, jei siurblys neįsijungia?

Patikrinkite elektros tiekimą (saugiklius, kištukinį lizdą). Jei terminis išjungiklis suveikė, atjunkite kištuką, leiskite siurbliui atvėsti ir išvalykite siurbimo zoną. Taip pat patikrinkite lygio jutiklio padėtį ir nuvalykite jį, jei jis nešvarus.

Kaip laikyti siurblį apsaugant nuo šalčio?

Visiškai ištuštinkite siurblį ir priedus, leiskite jiems išdžiūti, tada laikykite juos viduje, apsaugotoje nuo šalčio vietoje. Nepalikite likutinio vandens, kuris galėtų užšalti ir sugadinti prietaisą.

Kur rasti priedus ir atsargines dalis?

Naudokite tik originalius Kärcher priedus ir atsargines dalis. Juos rasite svetainėje www.kaercher.com arba pas įgaliotąjį platintoją.

NAUDOJIMO INSTRUKCIJA SP 17.000 Flat Level Sensor Kärcher

Eksploatacijos užsakymas. 129

Eksploatacija 130

Priežiūra ir techninis aptarnavimas 131

Transportavimas 131

Laikymas 131

Pagalba trikčių atvejais 131

Techniniai duomenys 132

Siurbimo apimties optimizavimas 133

ES atitikties deklaracija 133

Bendrosios pastabos

Prieš pradėdami naudoti prietaisą, perskaitykite šią originalią naudojimo instrukciją ir pridėtas saugos pastabas. Laikykitės

jų.

2 Atjunkite tinklo kištuką nuo elektros lizdo.

3 Paspauskite Quick-Connect mygtuką ir nuimkite prijungimo žarną.

C pav.

4 Neįmanoma, neatlikus likučių iš žarnos ir Quick-Connect jungties.

5 Nuvalykite įrenginio išorę minkšta, švaria šluoste ir švariu vandeniu. 6 Išskalaukite įrenginį ir priedus bei leiskite jiems išdžiūti.

Priežiūra

Pasiliekame teisę atlikti techninius pakeitimus.

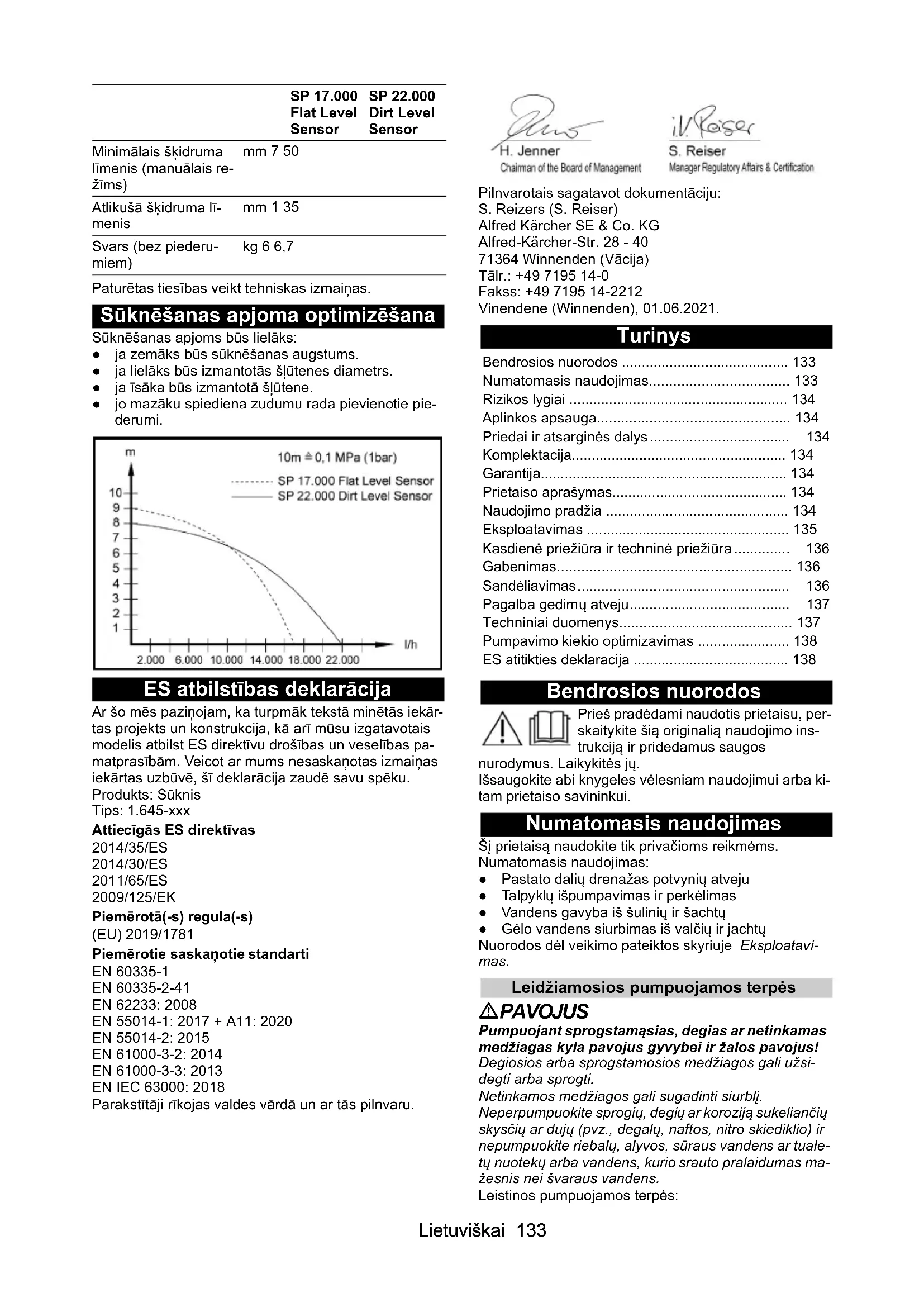

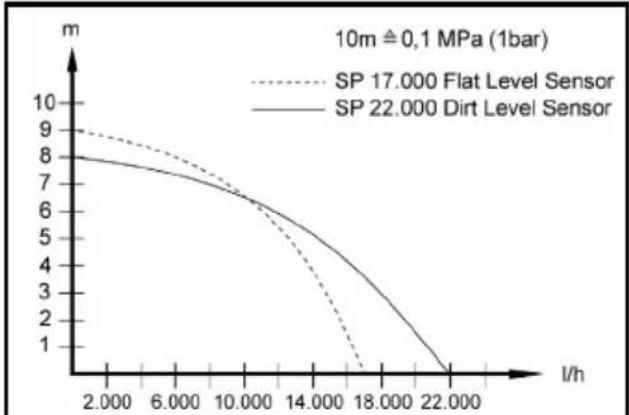

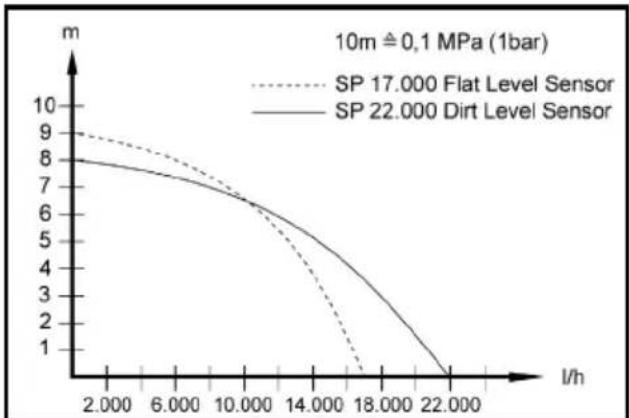

Siurbimo našumo optimizavimas

Siurbimo našumas bus didesnis:

• jei siurbimo aukštis bus mažesnis.
• jei naudojamos žarnos skersmuo bus didesnis.
• jei naudojama žarna bus trumpesnė.
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Bendrosios nuorodos 133

Numatomasis naudojimas 133

Rizikos lygiai 134

Aplinkos apsauga 134

Priedai ir atsarginės dalys 134

Komplektacija. 134

Garantija. 134

Prietaiso aprašymas. 134

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Numatomasis naudojimas

Šį prietaisą naudokite tik privačioms reikmėms.

Numatomasis naudojimas:

Pastato dalių drenažas potvynių atveju - Talpyklų išpumpavimas ir Perkėlimas Vandens gavyba iš šulinių ir šachtų Gėlo vandens siurbimas iš valčių ir jachtų

Nuorodos dėl veikimo pateiktos skyriuje Eksploatavimas.

Leidžiamosios pumpuojamos terpės

PAVOJUS

Pumpuojant sprogstamąsias, degias ar netinkamas medžiagas kyla pavojus gyvybei ir žalos pavojus!

Degiosios arba sprogstamosios medžiagos gali užsidegti arba sprogti.

Netinkamos medžiagos gali sugadinti siurblį.

Neperpumpuokite sprogių, degių ar koroziją sukeliančių skysčių ar dujų (pvz., degalų, naftos, nitro skiediklio) ir nepumpuokite riebalų, alyvos, sūraus vandens ar tualetų nuotekų arba vandens, kurio srauto pralaidumas mažesnis nei švaraus vandens.

Leistinos pumpuojamos terpės:

Gėlas vanduo iki tam tikro užterštumo laipsnio, SP 17.000 Flat Level Sensor:

Vanduo, kuris užterštas ne didesnėmis kaip 5 mm dalelėmis

SP 22.000 Dirt Level Sensor:

Vanduo, kuris užterštas ne didesnėmis kaip 30 mm dalelėmis

• baseino vanduo, tinkamai dozuojant priedus.
• Muilo tirpalas, pvz., iš skalbimo mašinų nuotekų. Tada išplaukite ir išvalykite siurblį švariu gėlu vandeniu, žr. skyrių Skalaukite ir valykite.
• Siurbiamų skysčių temperatūra turi būti nuo 5 °C iki 35 °C.

Naudojimas ne pagal paskirtį

DĖMESIO

Šalčio keliamas pažeidimų pavojus!

Eksploatavimas per šalčius gali sugadinti įrenginį.

Ne visiškai įžemintą įrenginį gali pažeisti šaltis.

Šaltomis oro sąlygomis prietaiso nenaudokite.

Saugokite įrenginį nuo šalčio.

DĖMESIO

Nepertraukiamo veikimo metu gresia pažeidimų pavojus!

Prietaisas nepritaikytas nepertraukiamam eksploatavimui.

Nenaudokite įrenginio ilgą laiką nepertraukiamai (pvz., nepertraukiamos cirkuliacijos tvenkiniuose) arba kaip stacionaraus įrenginio (pvz., kaip kėlimo įrenginio, fontano siurblio).

Pastaba

Gamintojas neprisiima atsakomybės už galimą žalą, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Rizikos lygiai

△ PAVOJUS

• Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

△ ĮSPĖJIMAS

• Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

• Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

• Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuočių atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti įrenginį šios dalys būtinos. Šiuo simboliu pažymėtus įrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikdžių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Įrenginio tiekiamo komplekto sudėtis parodyta ant pakuotės. Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą, pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje. Paveikslas A

1 Jungiklis (automatinis režimas / rankinis režimas) 2 Nešiojimo rankena 3 Tinklo kabelis su kištuku ④ Automatinis nuorinimo įtaisas Quick-Connect 6 Siurblio jungiamasis elementas G 1 1/2 (1 col., 1 1/2 col. ir 1 1/2 col. žarnos jungtis ir G 1 1/2 sriegis) ⑦ Atbulinis vožtuvas ("SP 17.000 Flat Level Sensor") 8 Prijungimo atvamzdis (G 1 1/2 sriegis) 9 Bėgelis (Level-Sensor) 10 Level-Sensor 11 Atbulinis vožtuvas ("SP 17.000 Flat Level Sensor") 12 Pirminis filtras (SP 22.000 Dirt Level Sensor", nuimamas)

Naudojimo pradžia

PAVOJUS

Elektros šoko ir sužeidimo pavojus!

Prietaisą sudaro elektriniai ir mechaniniai komponentai. Prieš montuodami, ardydami ar valydami prietaisą, visada atjunkite jį nuo elektros tinklo.

Pastaba

Kuo trumpesnis žarnos ilgis ir didesnis žarnos skersmuo, tuo didesnis pumpavimo našumas.

Kad siurblys neužsikimštų, mažesnio nei 1¼ col. skersmens žarnoms naudokite pirminį filtrą.

SP 17.000 Flat Level Sensor: Priedai - SP 22.000 Dirt Level Sensor: integruotas kojoje. Siurblio jungtis turi kištukinę sistemą ("Quick-Connect"). Jungiamasis atvamzdis su siurblio jungiamuoju elementu G 1½ tiekiamas nesumontuotas kartu su prietaisu.

Pastaba

Prie siurblio jungiamojo elemento G 1 1/2 galima prijungti 1 col., 1 1/2 col. ir 1 1/2 col. skersmens žarnas. Kad galima būtų tiekti norimo dydžio granules, reikia pasirinkti pakankamai didelį žarnos skersmenį ir siurblio jungties dalį atitinkamai patrumpinti ties grioveliais. Mažesniam granulių dydžiui taip pat rekomenduojamas didelis žarnos skersmuo, kad būtų galimas didelis srauto kiekis.

Žarną prijunkite prie siurblio:

1. Ant jungiamojo atvamzdžio užukite siurblio jungiamąjį elementą G 1½.

Paveikslas B

2. Užmaukite žarnos spaustuką ant žarnos. 3. Užmaukite žarną ant siurblio jungiamojo elemento G 1½ ir pritvirtinkite ją žarnos spaustuku. 4. Įstumkite jungiamąjį atvamzdį į „Quick-Connect“ jungtį.

Paveikslas C

Įrengti / panardinti siurblį:

1. „Level-Sensor“ iš viršaus įstumkite į bėgelį.

Paveikslas D

2. Kojeles atlenkite arba sulenkite. ("SP 17.000 Flat Level Sensor")

Paveikslas E

Pastaba

Kojelių atlenkti nebūtina, atlenkus kojeles pasiekiamas didesnis pumpavimo našumas. Sulenkus kojeles, galima plokščiai siurbti skystį iki 1 mm likutinio skysčio aukščio.

3. Pirminio filtro montavimas ir išmontavimas. (SP 17.000 Flat Level Sensor)

Paveikslas E

Pastaba

Pirminio filtro montuoti nebūtina, sumontavus pirminį filtrą pasiekiamas didesnis pumpavimo našumas (tik naudojant „SP 17.000 Flat Level Sensor“). Prieš filtrą tiekiamas skystis iš anksto išfiltruojamas, kad siurblys būtų apsaugotas nuo per didelės taršos. Naudojant filtrą dar gali būti tiekiamos iki 5 mm dydžio dalelės. Išmontavus pirminį filtrą, galima plokščiai siurbti skystį iki 1 mm likutinio skysčio aukščio (tik naudojant „SP 17.000 Flat Level Sensor“). 4 Saugiai pastatykite siurblį ant tvirto pagrindo, pumpuojamą skystį arba panardinkite jį naudodami lyną, pritvirtintą prie nešiojimo rankenos.

Pastaba

Įsiurbimo zona neturi būti blokuojama nešvarumais. Jei gruntas klampus, pastatykite siurblį ant plytos ar panašaus daikto. Įsitikinkite, kad siurblys stovėtų horizontalioje padėtyje. Neneškite siurblio už kabelio ar žarnos.

Eksploatavimas

PAVOJUS

Elektros smūgio keliamas pavojus gyvybei!

Elektros smūgio keliamas pavojus gyvybei palietus įtampingąsias dalis.

Darbo metu nelieskite virvės, pritvirtintos prie nešiojimo rankenos, ar bet kokių objektų, kurie liečiasi su perpumpuojamu skysčiu (pvz., į perpumpuojamą skystį išsikišusių vamzdynų, tureklų), ir nesiremkite į perpumpuojamą skystį.

Automatinis nuorinimo įtaisas

1. Kai skysčio lygis yra žemas, siurblio įsiurbtas arba jame esantis oras išleidžiamas per automatinį nuo

rinimo įtaisą. Kartu su oru taip pat gali ištekėti skysčio.

Jei siurbdamas siurblys sunkiai užsipildo, kai skysčio lygis žemas, atjunkite ir pakartotinai prijunkite kištuką, kad palengvintumėte įsiurbimo procesą.

Paveikslas F

Automatinis režimas

Pastaba

Automatiniu režimu „Level-Sensor“ automatiškai valdo siurbimo procesą. Siurblys įsijungia, vos tik „Level-Sensor“ susiliečia su kylančiu pumpavimo skysčiu.

Siurblys išsijungia, vos tik „Level-Sensor“ netenka kontakto su senkančiu pumpavimo skysčiu ir praeina 15 s trukmės inertinio veikimo laikas.

Paveikslas G

Jungimas:

Minimalus būtinas skysčio lygis, kad siurblys galėtų savarankiškai siurbti (=minimalus jungimo taškai):

• SP 17.000 Flat Level Sensor: 7 mm (57 mm naudojant priešfiltrį) SP 22.000 Dirt Level Sensor: 50 mm

Didžiausias galimas nustatyti lygio jutiklio jungimo aukštis:

SP 17.000 Flat Level Sensor: 190 mm (240 mm naudojant priešfiltrį) SP 22.000 Dirt Level Sensor: 237 mm

Minimalus likutinio skysčio lygis / maks. įsiurbimo gylis:

SP 17.000 Flat Level Sensor: 1 mm (be pirminio filtro, su užlenktomis kojelėmis) SP 22.000 Dirt Level Sensor: 35 mm

Pastaba

Rekomenduojama naudoti priešfiltrį.

Pastaba

Įsitikinkite, kad siurblys stovėtų horizontalioje padėtyje. Priešingu atveju gali nutikti, kad „Level Sensor“ nepra-ras kontakto su skysčiu ir siurblys veiks sausai.

1. „Level-Sensor“ pastumkite į norimą įjungimo aukštį (kontaktas su pumpuojamu skysčiu).

Pastaba

Kuo aukštesniame lygyje nustatomas „Level-Sensor“, tuo aukščiau bus įjungimo ir išjungimo taškas. Panaudojimo pavyzdžius žr. tolesnėje lentelėje:

Panaudojimosritis	,SP 17.000 Flat Level Sensor“	,SP 22.000 Dirt Level Sensor“
Šachtos, kuriuskersmuo < apie1 m (pvz., drena-zas)	,Level-Sensor"aukšćiausioje pa-dětyje	,Level-Sensor"aukšćiausioje pa-dětyje
	Rekomenduoja-ma naudoti pirmi-nj filtrà	Pirminis filtras už-darytas (apsau-ga nuo užteršimo)
Panaudojimosritis	",SP 17.000 Flat Level Sensor"	",SP 22.000 Dirt Level Sensor"
Baseinal, tvenkianai (tik naudojant ,SP 22.000 Dirt Level Sensor")	",Level-Sensor" Žemiausioje pa-détyje	",Level-Sensor" Žemiausioje pa-détyje
	Pumpavimo pro-ceseo paleidimas naudojant pirminji filtrà arba su at-lenktomis kojelé-mis	Pirminis filtras už-darytas (apsau-ga nuo užteršimo)
	Pumpavimo pro-cesas tésiamas be pirminio filtró ir su sulenktonis kojelémis (pasie-kiamas 1 mm likutinio skysčio aukštis) Pastaba Atlíkti rankiniu re-zimu. Steběti iš-jungim / plokšćiagi siurbi-ma.

1. Jungikliu nustatykite automatinį režimą (AUTO).

Paveikslas H

1. Įkiškite tinklo kištuką į lizdą.

Rankinis režimas

Pastaba

Rankiniu režimu siurblys visą laiką yra įjungtas.

1. Jungikliu nustatykite rankinį režimą (MAN).

Paveikslas H

1. Įkiškite tinklo kištuką į lizdą.

DĖMESIO

Pavojus sugadinti, jeigu būtų naudojama sausoji eiga!

Jeigu naudojama sausoji eiga, tada siurblys labiau dėvisi.

Nepalikite siurblio be priežiūros, jeigu jis eksploatuojamas rankiniu būdu.

Jeigu pradedama veikti sausąja eiga, nedelsdami ištraukite tinklo kištuką iš lizdo.

Plokščiasis siurbimas („SP 17.000 Flat Inox“)

Norint pasiekti minimalų 1 mm likutinio skysčio lygį, rekomenduojama naudoti rankinį režimą.

Naudojant „SP 17.000 Flat Inox“ montuojamas atbulinis vožtuvas. Taip užkertamas kelias likutiniam skysčiui nutekėti atgal, kai baigiamas siurbimo procesas.

Eksploatavimo užbaigimas

1. Ištraukite tinklo kištuką iš lizdo.

Prietaisas sustoja.

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jei buvo pumpuojamas nešvarus skystis arba skystis su priedais, pasibaigus darbui įrenginį iš karto išplaukite ir išvalykite, žr. skyrių „Skalaukite ir valykite“.
2. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Neleidžiama, kad vaikai atliktų valymą ir eksploatavimo priežiūrą.

Skalaukite ir valykite

DĖMESIO

Pažeidimo pavojus!

Dėl išdžiūvusių nešvarumų ar priedų gali atsirasti pažeidimų rizika.

Po kiekvieno naudojimo prietaisą iš karto nuplaukite ir išvalykite.

1. Jeigu siurbiamas nešvarus skystis arba skystis su priedais, įrenginį reikia išplauti: naudokite įrenginį švariam gėlam vandeniui be priedų pumpuoti, kol iš įrenginio bus išplauti visi teršalai ar priedai.

PAVOJUS

Elektros smūgio ir sužeidimo pavojus!

Įrenginį sudaro elektriniai ir mechaniniai komponentai.

Prieš montuodami, ardydami ar valydami prietaisą, visada atjunkite jį nuo elektros tinklo.

2. Ištraukite tinklo kištuką iš lizdo.

3. Paspauskite "Quick-Connect" mygtuką ir nuimkite jungiamąsias dalis.

Paveikslas C

4. Jeigu reikia, pašalinkite likučius nuo žarnos ir greitosios jungties. 5. Įrenginio išorę valykite minkšta, švaria šluoste ir švariu gėlu vandeniu. 6. Ištuštinkite prietaisą ir priedus bei palaukite, kol jie išdžius.

Techninė priežiūra

Prietaisui techninės priežiūros nereikia.

Gabenimas

Nešimas ranka

ATSARGIAI

Rizika susižaloti suklupus!

Kyla pavojus susižeisti užkliuvus už palaidų kabelių ir žarnų.

Perkeldami įrenginį būkite atsargūs dėl kabelių ir žarnų.

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Gabenimas transporto priemonėmis

ĮSPĖJIMAS

Sužalojimo pavojus, pažeidimo pavojus!

Transportuodami atsižvelkite į prietaiso svorį.

Pakraukite arba pritvirtinkite prietaisą laikydamiesi galiojančių direktyvų, kad transportavimo metu jis neslystų ir nebūtų metomas.

1. Prietaisą gabendami transporto priemonėje įtvirtinkite jį pagal galiojančias taisykles, kad jis neslystų ir neapvirstų.

Sandėliavimas

DĖMESIO

Sugadinimo pavojus dėl šalčio!

Ne visiškai ištuštintas prietaisas gali būti sugadintas dėl šalčio.

Prieš laikydami visiškai ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Sandėliuokite prietaisą vietoje be šalčio, o ne lauke.

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus!

Prietaisas gali apvirsti ant nuožulnių paviršių.

Sandėliuodami atsižvelkite į prietaiso svorį.

1. Visiškai ištuštinkite siurblį ir priedus.
2. Palaukite, kol siurblys ir priedai išdžius.
3. Siurblį laikykite nuo šalčio apsaugotoje vietoje.

Pagalba gedimų atveju

Dažnai gedimus sukelia priežastys, kurias galite pašalinti patys, perskaitę šią apžvalgą. Jei abejojate ar jūsų įrenginio gedimas čia nepaminėtas, kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

Triktis Priežastis Šalinimas
Siurblys veikia, bet ne-pumpuoja	Siurblyje yra oro.	1. Kelis kartus ištraukite tinklo kištuka iš lizdo ir věl jj prijunkite, kol siurbiamas skystis.
	Isiurbimo zona užsikimšusi.	1. Ištraukite tinklo kištuka iš lizdo.2. Išvalykite jsiurbimo zona.
	Vandens lygis Žemiau mažiausio skysčio lygio.	1. Kaip galim giliau panardinkite siurblj j pum-puojamá skystj, Žr. skyriú Eksploatavimas.
Siurblys nejsijungia arba staiga sustoja eksploa-tuojan	Nutrauktas maitinimas. 1. Patikrinkite saugiklius ir elektrines jungts.
	Variklio šiluminés apsaugos jungiklis iš-jungé siurblj perkaitus varikliui.	1. Ištraukite tinklo kištuka iš lizdo.2. Palaukite, kol siurblys atauš.3. Pašalinkite jsiurbimo zonoje jstrigusias purvo daleles.4. Išvalykite jsiurbimo zona.5. Venkite, kad siurblys nebūtu eksplatouja-mas sausai.
	Nešvarumu dalelès blokuoja jsiurbimosritj.	1. Ištraukite tinklo kištuka iš lizdo.2. Išvalykite jsiurbimo zona.
	"Level-Sensor" sustabdo siurblj.	1. Patikrinkite „Level-Sensor“ padétj ir prirei-kus pakoreguokite.PastabaSiurblys sustoja po 15 s po to, kai „Level-Sensor“ praranda kontaktą su vandeniu.
	"Level-Sensor" nereaguoja, nesjis už-terstas.	1. Išvalykite „Level-Sensor“.
Sumažëja siurbiamoji ga-lia	Isiurbimo zona užsikimšusi.	1. Ištraukite prietaiso kištuka iš kištukinio liz-do.2. Išvalykite jsiurbimo zona.
Per mažas pumpavimo našumas	Virśyta didžiausia pumpavimo aukšćio verté.Netinkamai parinktas Žarnos skersmuo ir ilgis.	1. Laikykités didžiausios pumpavimo aukšćio vertés (žr. skyriú Techniniai duomenys.2. Jei reikia, pasirinkite didesnj Žarnos skers-menj arba trumpesnj Žarnos ilgj, Žr. skyriú Pumpavimo kiekio optimizavimas .
Quick-Connect negalima atverti arba užverti	KištukinéSYSTEMa užterstá.	1. Pašalinkite savarža.2. Išvalykite savarža.3. Sumontuokite savarža.
Siurblys veikia, nors van-duo nesiliečia su „Level-Sensor“	"Level-Sensor" nereaguoja, nesjis už-terstas.	1. Išvalykite „Level-Sensor“.
	Jungikliu nustatyas rankinis režimas (MAN).	1. Jungikliu nustatykite automatijn režimä (AUTO).
Pailgintas inertinio veiki-mo laikas	"Level-Sensor" užterstas. 1. Išvalykite „Level-Sensor“.

Techniniai duomenys

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Irenginio galios duomenys
Tinklo jtampa	V	230-240	230-240
Tinklo dažnis	Hz	50	50
Vardiné galia	W	550	750
Tiekimo pajëgumas, maksimalus	l/h	17.000	22.000

		SP 17.000 Flat Level Sensor	SP 22.000 Dirt Level Sensor
Slégis (didž.)	MPa(bar)	0,09(0,9)	0,08(0,8)
Transportavimo aukš-tis (didž.)	m	9	8
Panardinimo gylis(maks.)	m	7	7
Leidž. siurbiamo skys-čio temperatūr	°C	5...35	5...35

SP 17.000 Flat Level Sensor

SP 22.000 Dirt Level Sensor

Leistino pumpuojamò	mm 5 30
skyscio daleliú dydis(didž.)

Minimalus skyschio lygis (rankinis režimas)	mm 7 50
Likutinio skyschio aukš-tis	mm 1 35

Pumpavimo kiekio optimizavimas

Pumpuojamas kiekis yra dar didesnis:

• kuo mažesnis pumpavimo aukštis,
• kuo didesnis naudojamos žarnos skersmuo,
• kuo trumpesnė naudojama žarna,
• kuo mažesnį slėgio nuostolį sukelia prijungti priedai.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų rinkai išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nederintas keitimas, ši deklaracija netenka savo galios.

Produktas: Siurblys

Tipas: 1.645-xxx

Atitinkamos ES direktyvos

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EB

Taikomas (-i) Reglamentas (-ai)

(EU) 2019/1781

Taikomi darnieji standartai

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3:2013

ENIEC63000:2018

Pasirašantys asmenys veikia pagal bendrovės vadovo įgaliojimus.

H.Jenner

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2021 m. birželio 1 d.

3Mict

3araabhi BkaizBkn. 138

BukopucTahna 3a npn3HaueHHm 138

CTynihhe6e3neKn 139

Oxopoha doBkijnna 139

Ppunadra Ta 3anacni Detani 139

KomnneKT noctabkn 139

Tapantia 139

Įrenginio aprašymas 139

Paleidimas 140

Eksploatacija 140

Priežiūra ir techninis aptarnavimas 141

Transportavimas 142

Laikymas 142

Pagalba gedimų atveju 142

Techninės charakteristikos 143

Siurblio parametrų optimizavimas 143

EB atitikties deklaracija 144

Bendrosios pastabos

Prieš naudodami įrenginį, susipažinkite su originalia instrukcija

ir saugos reikalavimais. Laikykitės jų.

Saugokite šią brošiūrą ir vadovą

naudojimui ateityje.

Pagal paskirtį

Prietaisą CNI galima naudoti buityje.
