NAUDOJIMO INSTRUKCIJA GSH 501 Professional BOSCH

Lietuviu k. .Puslapis 124

2 129

wJ 133

C

3

4

B
C

Deutsch

Sicherheitshinweise

Bendrosios saugos nuorodos dirbantiems su elektrinais irankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziúrekite ilustracijas ir specifikacijas. Jei nepaisysite visu Žemiau pateiktu instrukciju, galite patirti elektrós smugi, sukelti gaisra ir sunkiai susizaloti arba suzaloti kitus asmenis.

Issaugokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis“ apibudina jrankius, maitinamus iš elektrós tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaimingu atsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Elektriniai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkes arba susikaupe garai gali uzsidegi.
Dirbdami su elektriniu jrankiu neleiskite salia buti vakams ir pašaliniams asmenims. Nukreipé démesj j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko joku budu negalima modifikuoti. Nenaudokite kistuko adapteriu su jzemintais elektrinials irankiais. Originalus kistukai, tiksliai tinkantys elektros tinklo kistukiniam lizdui,suma na elektros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdziu, sildtyuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemintas, padideja elektrros smugio rizika.
Saugokite elektrinj jrankj nuo lietaus ir dregmès. Jei j elektrinj jrankj patenka vandens, padideja elektros smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrino jrankio paeme už laido, nekabinkite ant laido, netraukite uz jo, jei norite ikišukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alya ir jo nepazeistu astrios detales ar judancios prietaiso dalys. Pazeisti arba susipyne laidai gali tapti elektros smugio priezastimi.
Jeisuelektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumazeja elektros smugio pavojus.
Jei su elektriniu jrankiu neisvengiamai reikia dirbti drégnoje aplinkoje, naudokite nuotékio srovés saugikli. Dirbant su nuotékio srovés saugikliu sumažëja elektrós smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, ka darote, ir dirb-dami su elektriniu jrankiu vadovaukites sueiku protu. Nedirbkite su elektriniu jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektriniu jrankiu gali tapti sunkiu suzalojimu priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Butilaindevekite apsauginius akinius. Naudojant asme ns apsaugos priemones, pvz., respiratori ar apsaugine kauke, neslystancius batus, apsauginj salma, klausos apsaugos priemones ir kt., rekomenduojas atitinkamai pagal naudojama elektrin jrankj,sumazeja rizika susizeisti.

Saugokites, kad elektrinio irankio nejungtumete atsitiktinai. Pries prijungdami elektrini irranki prie elektrros tinklo ir (arba) akumullatoriaus, pries pakeldami ar nesdami isitikinkite, kadjis yra ijsjungtas. Jeigu nesdami elektrinj irankj pirstq laikysite ant jungiklio arba prietaisa jjungsite j elektros tinkla, kaj jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Pries jungdami elektrinj iranki pašalinkite regulavimo jrankius arba verzlinius raktus. Besisukan- cioje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kūnas visada butu normalioje padéty je. Dirbdami stovékite saugiai ir visada išaikykite pusiausvyra. Tvirtai stovedami ir gerai išaikydami pusiausvyra galesite geriau kontroliuoti elektrinj jrankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabu-ziu ir papuošalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabu-zius, papuošalus bei ilgus plaukus gali jtraukti besisukan-cios dalys.
Jei yra numatyta galimybéPRIjungti dulkiu nusiurbimo ar surinkimo jrenginius, visada jsitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo jrenginius sumajea kenksmingas dulkiu poveikis.
Daznai naudodami jrankjir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti jrankio saugos principu. Neatidus veiksmas gali sukelti sunkia trauma per sekundés dalj.

Rüpestinga elektriniu jrankiu prieziura ir naudojimas

Neperkraukite elektrinio irankio. Naudokite jusy darbui tinkama elektrini jranki. Su tinkamu elektriniu jrankiu jus dirbsite geriau ir saugiau, jei nevirsysite nurodytogalingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir jj reikia remontuoti.
Pries reguliodami elektrini jranki, keisdami darbo jrankius ar pries valdami elektrini jranki, is elektros tinklo lizdo istraukite kistuka ir (arba) isimkite akumulatoriu, jeigujis isimamas. Si atsargumo priemone apsaugos jus nuo netiketo elektrino jrankio jsijungimo.
Nenaudiojama elektrini jranki sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai jrankiai yra pavojingi, kai juos naudoja nepatyrre asmenys.
Priizurekite elektrinj iranki ir priedus. Patikrinkite, ar besisukancios irankio dalys tinkamai veikia ir niekur neststringa, ar nera suluzusiu ar pazeistu daliu, kurios trikydtu elektrinio irankio veikimaj. Pries vel naudoan tlektrini jranki, pazeistos irankio dalys turi buti sutaisytos. Daugelio nelaimingu atsitikmu priezastis yra blogai priizurimi elektrinai jrankiai.
Pjovimo irankiai turi buti astris ir svarus. Rupestingai priireri pjoivmo jrankiai su astriomis pjaunamosiomis briaunomis maziau stringa, juos lengviau valdyti.

126 | Lietuvijk.

Elektrini [ranki], papildoma [ranga, darbo jrankius ir t. t. naudokite taip, kaip nurodyta sioje instrukcijoe, ir atsižvelkite i darbo salygas ir atliekama darba. Naudojant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvos ir tepalu. Del slidziu rankeny ir suemimo pavirsiuy negalésite saugia išlaiktyi ir suvaldyti jrankio netikétose situacijose.

Technine prieziura

Elektrinj rrankj turi remontuoti tik kvalifikuoti spezialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su perforatorialis ir skeliamaisiais plaktukais

Saugos nuorodos atliekant bet kokius darbus

Naudokite klausos apsaugos priemones. Del triuksmo poveikio galima prarasti klausa.
Naudokite su elektriniu jrankiu pateiktä (-as) papildoma (-as) rankena (-as). Nesuvaldžius elektrinio jrankio, galima susižaloti.
Jei atliekate darbus, kuriu metu darbo jrankis gali kliudyti pasleptus elektros laidus arba paties elektrinio jrankio maitinimo laida, elektrinj jranki laikykitu uz izoliuotuy rankenu. Pjoyimo jrankui prisilietus prie laido, kuriuo teka elektros srové metalinese prietaiso dalyse gali atsirasti jtampa ir trenkti elektros smugis.

Papildomos saugos nuorodos

Pries pradedami darba, tinkamais isskikliais patikrinkite, ar po norimais apdirbti pavirsiais nera pravestu elektros laidu, duju ar vandentiekio vamzdziu; jei abejojate, galite pasikviesti pagalba vietinius komunali-niu paslaugu teikejus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smugio pavoju. Pazeidus dujotiekio vamzdj, gali jvykti sprogimas. Pazeidus vandentiekio vamzdj, galima padaryti daug materialines zalos arba gali trenkti elektros smugis.
Pries padedami elektrinj iranki butinai palaukite, kol visiskai sustos jo judancios dalys. Darbo jrankis gali jstricti pavirsiuje, tuomet kyla pavojus nesuvaldyti elektrinio jrankio.
Itvirtinkite ruosini. Tvirtinimo jranga arba spaustuvais jtvirtantas ruosinys yra uzfisuojamas zymiai patikimiau nei laikant ruosinj ranka.
- Po naudiojimo iskart nelieskite darbo jrankiu ir besiri-bojanciu korpuso daliu. Veikimo metu jie gali labai jkaisti ir nudeginti.
Bukite atsargus kaltu atlikdami atskelimo darbus. Krentancios atskeliamos medziagos dalys gali suzaloti netoli esancius asmenis ir jus.
Darbo metu elektrinj jrankj visuomet butina laikyti abiem rankomis ir tvirtai stoveti. Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.

Gaminio ir savybiu aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodyir reikalavimgu gali trenkti elektrros smugis, kilti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Praśome atkreipti dèmesj paveiksléius prikeinéje naudoji-mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Elektrinis jrankis yra skirtas betono, plytu, naturalaus akmen ir asfalto kirtimo darbams, o su specialia papildoma jranga -ir sutankinimo bei kalimo darbams.

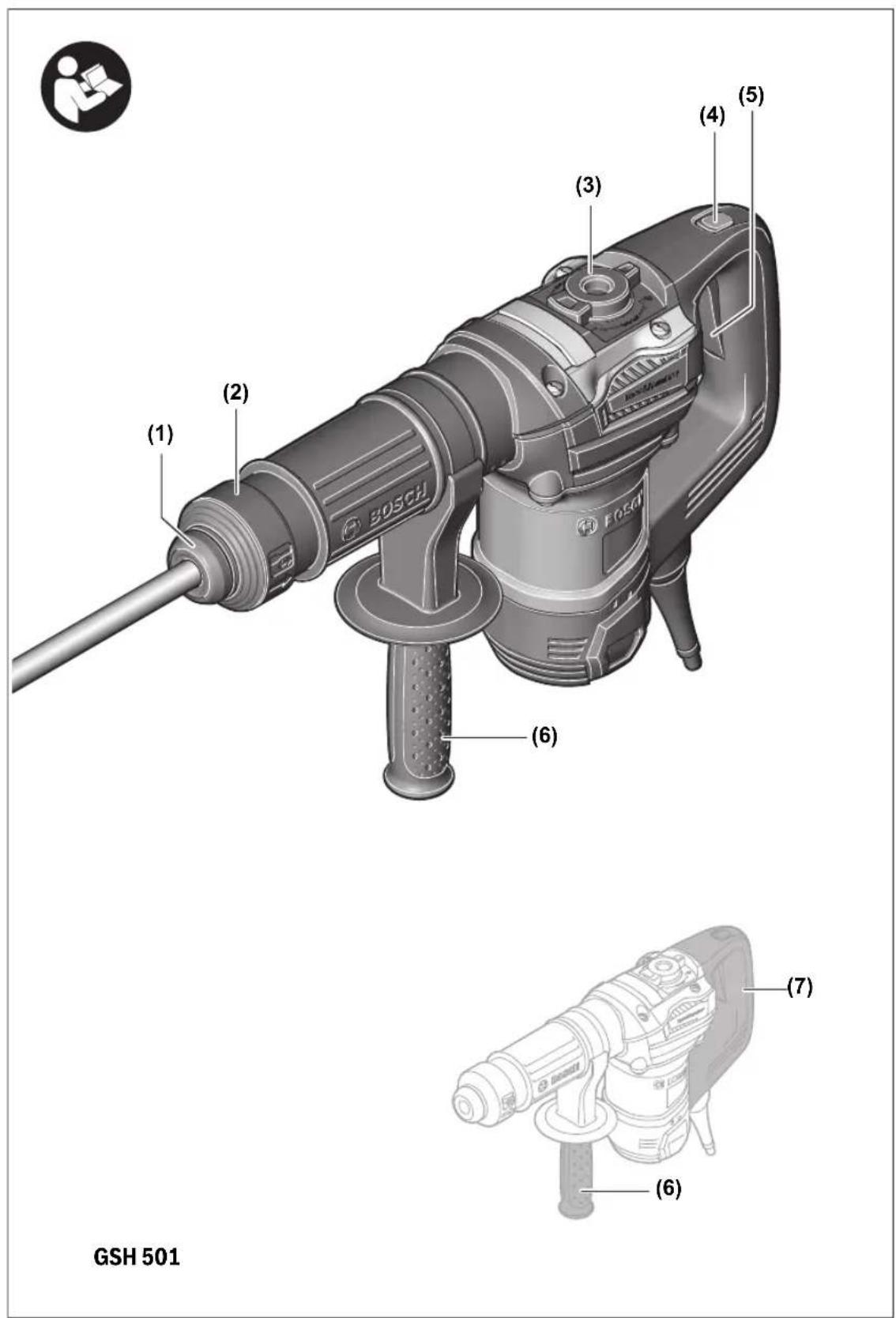

Pavaizduoti elementai

Pavaizduoty sudedamju y daiu numeriali atitinka elektrinio jrankio schemos numerius.

(1) Apsaugantis nuo dulkiy gaubtelis
(2) Užrakté mova
(3) Kalto padéties keitimo sistemas jungiklis („Vario-Lock“)
(4) Jungimo-iszungimo jungiklio fiksatorius
(5) Jungimo-ijsjungimo jungiklis
(6) Papildoma rankena (izoliuotas rankenos pavrisius)
(7) Rankena (izoliuotas rankenos pavirsius)

Techniniai duomenys

Skeliamasis plaktukas GSH 5
		GSH 501
Gaminio numeris		3611C370..
Nominali naudiojamoji galia W 1100
Smūgić skaičius min	-1	2850
Smūgio energia pagal „EPTA-Proce-dure 05:2016"	J 7,5
Irankiu jtvaras SDS max
Tepimas Centrinis nuola-		tinis tepimas
Svoris pagal „EPTA-Proce-dure 01:2014"	kg 5,5
Apsaugos klase		☐/☐

Duomenys galoja tikada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudojamas specialus, tam tikrai saliai gaminamas modelis, sie duomenys gali skirts.

Informacija api triuksmir vibracija

Triuksmo emisijos vertes nustatytos pagal ENIEC 62841-2-6.

Pagal A skale ismatuotas elektrinio jrankio triuksmo lygis tipiniu atveju sieka: garso slegio lygis 89 dB(A); garso galios lygis 100 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonémis!

Vibracijos bendroji verta a(h trijkyrpiuy atstojamasis vektorius) ir paklaida K nustatyta pagal

ENIEC62841-2-6:

Kirtimas: a_b = 13,0m / s^2 K = 1,5m / s^2

Sioje instrukcijoe pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metoda, ir juos galima naudoti elektriniami jrankiams palyginti. Jie taip pat skirtti vibracijos ir triuksmo emisijai i anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindius elektrinio jrankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepakankamai techniskai priizirimas, vibracijos lygis ir triuksmo emisijos verte gali ksti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj vertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsizvelgi ir j laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudojas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.

Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildenafil, darbo eigos organizavima.

Montavimas

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kiistuka is elektros tinklo lizdo.

Dulkiu, pjuvenu ir drozliu nusiurbimas

Medziagu, kuriu sudetye yra svino, kai kuriu rusi medienos, mineraluyir metaluydulkes gali buti kenksmingos sveikatai. Dirbancijam arba netoli esantiems asmenims nuo salcyio sudukemis arba jju jkvepus gali kilti alergines reakcijos, taip pat jie gali susirgtkvpavimo taku ligomis.

Kai kurios dulkés, pvz., azuolo ir buko, yra vezj sukeliancios, o ypač, kai mediana yra apdorota specialiomis medienos prieziuros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidziama apdoroti tik specialistams.

• Pasirupinkite geru darbo vietos védinimu.

• Rekomenduojama deveti kvepavimo taku apsaugine kauke su P2 klases filtru.

Laikykites jusy salyegaliojanci apdorojamoms medzia goms taikomy taisykli.

Irankiu keitimas

SDS-max jrankiu jtvaras leidzia paprastai ir patogiai pakeisti darbo jrankj, nenaudoanj jokiuy pagalbini uy jrankiu.

Apsauginis nuo dulkiu gaubtelis (1) neleidzia grezimo metu kylancioms dulkems patekti jrankiu jtvara. Jedami jrankius saugokite, kad nepazeistumete apsauginio nuo dulkiu gaubtelio (1).

Pazeista apsaugini nuo dulkiu gautelj butina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

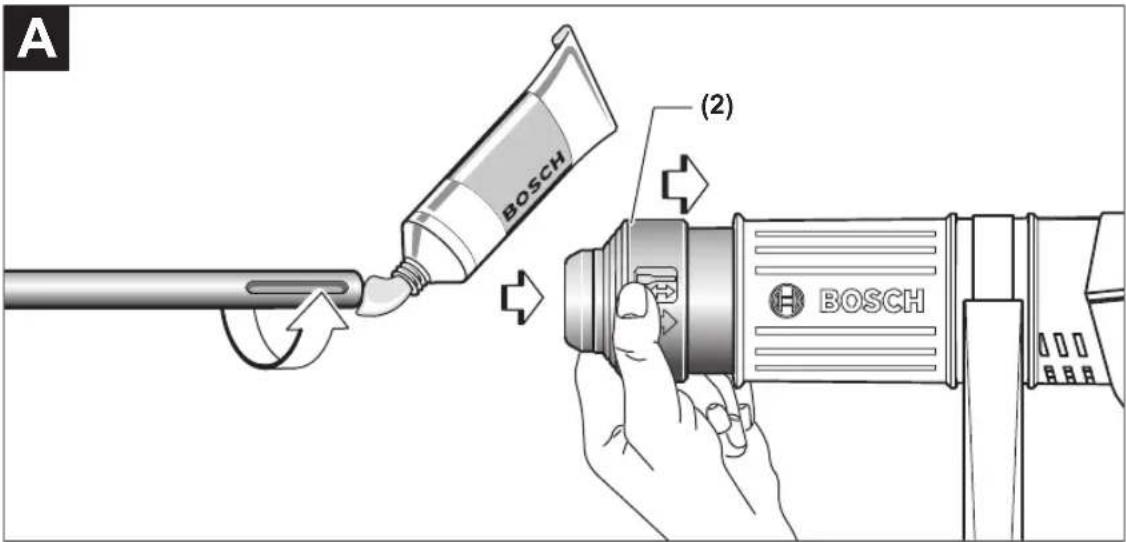

Darbo jrankj nuvalykite ir jo jstatomajj gala siek tiek patepkite.
-Patraukite uzaktine mova (2) atgal ir sukdamir dorbo jrankj jstatykite jj jrankiy jvara.Vel atleiskite uzaktine mova (2), kad darbo jrankis uzsfiksuo.
-Patrauke jrankj atgal, patikrinkite, arjis tinkamai uzsifik-savo.

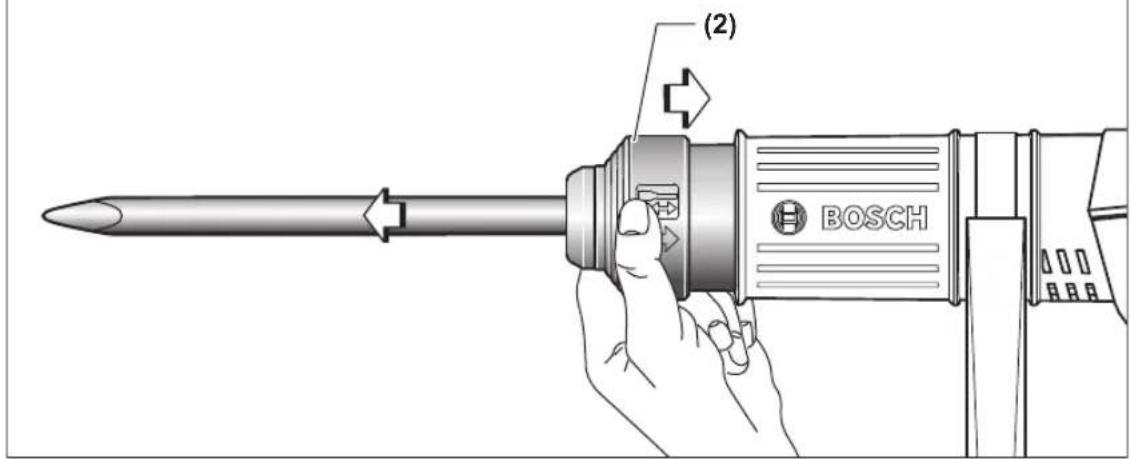

Darbo jrankio isemimas (zr. B pav.)

• Patraukite užraktine mova (2) i priekj ir isimkite darbo jrankj.

Pagalbine rankena

Elektrinj rankj naudokite tik su papildomarankena (6).

Papildomā rankena (6) galite pasukti taip, kad darbo padétis butu kuo saugesne ir maziausia varginanti.

-Papildomos rankenos (6) apatine dalj pasukite pries laikrodzio rodykle ir nustatykite papildoma rankena (6) j norima padetj. Tada papildomos rankenos (6) apatine dalj vel užverzkite, sukdami ja pagal laikrodzio rodykle.

Naudojimas

Pries atliekant bet kokius elektrinio irankio reguliavimo ar prieziuros darbus reikia istraukti kiistuka is elektros tinklo lizdo.

Paruosimas naudoti

Atkreipite démesi tinklo jtampa! Maitinimo saltinio jtampa turi sutapi ts elektrinio irankio firminéje lentelèje nurodyais duomenimis. 230 V pažymétus elektrinius jrankius galima jungti irj 220 V jtampos elektrós tinkla.

Iungimas ir isjungimas

Noredami elektrinj jrankj ijungti, paspauskite jjungimo-is-jungimo jungiklj (5) ir lakykite jj paSPAusta.
-Noredami uzfiksuoti paspaustjungimo-isjungimo jungiklj (5),paspauskite fiksatoriy (4).
Noredami elektrinj jranki isjungti, atleiskite jjungimo-issjungimo jungiklj (5)(4), o jejis uzfiksuoatas, trumpai paspauskite jjungimo-issjungimo jungiklj (5) ir tada jj atleiskite.

Zemoje temperaturoje elektrinis jrankis didziausja smugio je gq pasiekia tik po tam tikro laiko. Sis jsilimo laikas gali buti trumpsnis, jei jo metu kalta arba graztq viena karta stipriai jremsitej zeme.

Kalto padéties keitimas („Vario-Lock“)

Kaltagalite nustatyj 12 padetis. Tokiu budu visada galite pasirinkti optimalia darbine padetj.

128 | Lietuvij k.

Kalto padéties keitimo sismemos jungiklj (3) nustatykitej padetj Keistikalto padetij(,Vario-Lock").

• Istatykite kalta j jrankiu jtvara ir pasukite kalta j pageidau-jama padeti.

Kalto padéties keitimo sistemas jungiklj (3) pasukite j padétj Kalti ir sukite kalta, koljis užsifiksuos.

Darbo patarimai

Tik su astriu jrankiu galima pasiekti geru darbo rezultatu, todel jrankj butina laiku isgalsti. Taip Jus uztkrinsite ilga jrankiu eksploatavimo laika ir nasu darba.

Galandimas

Jrankius galima iśgalasti šlifavimo diskais (pvz., iš baltojo elektrokorundo), nuolat ausinant vandens srautu. Stebekite, kad ant ašmenu nepasirodytu nkstancios spalvos; tai turi itakos kalty kietumui.

Kalviskas apdirbimas: kalta kalti jkaitinus iki 850-1050°C (skaiscial raudonos iki geltonos spalvos).

Grudinimas: kaltaj kaitinkite mażdaug iki 900^ ir użgrudinkite jj alyvoje. Tada mażdaug vienai valandai palikite jj krosnyje 320^ temperaturoje (sviesiai melyna nykstancioji spalva).

Pazeista apsaugini nuo dulkiu gaubtelj butina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarryboje.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klientu aptarnavimo skyriije gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalias breziniir informacijos apie atsargines dalis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apié gaminius ir ju papildomajranga.

leskant informacijos ir uzsakant atsargines dalis prasome bu tina nurodyti desimtzenklj gaminio numerj, esanti firminije lenteleje.

Lietuva

Bosch jrankiy servisas

Informacijos tarryba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. pañas: [e-mail]

Kitus technines prieziuros skyriaus adresus rasite cia:

Elektrinis jrankis, papildoma jranga ir pakuote yra pagaminti is medziagu, tinkanciu antriniam perdirbimui, ir veliau privalo buti atitinkamai perdirbti.

Nemeskite elektrinij jrankiu j buitiniu atlieky konteinerius!

Tik ES šalims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos Perkinsimo naciónline teise aktus, naudoti nebetinkami elektriniali jrankiai turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.

Netinkamai pašalintos elektrós ir elektroníne jrangos atliekos del galimyu pavojingyu medziagu gali tureti Žalinga poveikj aplinkai ir Žmoniu sveikatai.
