Produkto tipas	LED 4K televizorius
Prekės ženklas	Sony
Modelis	Bravia KD55XG8196
Ekrano dydis	55 colių (139,7 cm)
Rezoliucija	4K Ultra HD (3840 x 2160)
Operacinė sistema	Android TV
Matmenys (be stovo)	1241 x 721 x 95 mm
Svoris (be stovo)	Maždaug 17 kg
Maitinimas	220-240 V kintamoji srovė, 50 Hz
Elektros energijos suvartojimas (tipinis)	Maždaug 120 W
Jungiamumas	HDMI (x3), USB (x2), Ethernet, Wi-Fi, Bluetooth
VESA standartas	300 x 200 mm
Suderinamas sieninis laikiklis	SU-WL450 (neprivalomas)
Pagrindinės funkcijos	Išmanusis TV, HDR, Dolby Vision, X1 procesorius
Priežiūra ir valymas	Minkšta ir sausa šluostė, neabrazyvinės priemonės
Saugumas	Rekomenduojama montuoti profesionalui, neužkimšti ventiliacijos
Atsarginės dalys ir taisymas	Pridedamas nuotolinio valdymo pultas, stalinis stovas, taisymas įgaliotame centre
Bendra informacija	Instrukcija prieinama keliomis kalbomis, programinės įrangos atnaujinimas internetu

Dažnai užduodami klausimai - Bravia KD55XG8196 SONY

Kaip pritvirtinti televizorių prie sienos?

Naudokite sieninį laikiklį SU-WL450 (nepridedamas) ir patikėkite montavimą įgaliotam Sony montuotojui. Vadovaukitės naudojimo instrukcijomis, kad pritvirtintumėte pagrindą prie sienos bent keturiais 8 mm skersmens varžtais.

Kokie yra televizoriaus matmenys ir svoris?

Televizoriaus matmenys yra 1241 x 721 x 95 mm (be stovo), o svoris apie 17 kg. Šie duomenys pateikti modelio KD-55XG81 montavimo lentelėje.

Kaip išvalyti ekraną?

Naudokite minkštą, sausą šluostę. Nenaudokite cheminių ar abrazyvinių priemonių. Dėl sunkiai pašalinamų dėmių šiek tiek sudrėkinkite šluostę grynu vandeniu.

Kokių saugumo priemonių reikia imtis?

Nemontuokite televizoriaus ant nestabilaus paviršiaus. Įsitikinkite, kad siena atlaiko bent keturis kartus didesnį televizoriaus svorį. Venkite užspausti laidus ir neužkimškite ventiliacijos angų, kad išvengtumėte gaisro ar elektros smūgio pavojaus.

Kaip prijungti išorinius įrenginius?

Televizorius turi 3 HDMI prievadus ir 2 USB prievadus. Prijunkite savo įrenginius (Blu-ray grotuvą, žaidimų konsolę ir kt.) prieš montuodami televizorių ant sienos, nes po montavimo prieigos gali būti ribotos.

Kaip atnaujinti televizoriaus programinę įrangą?

Eikite į Nustatymai > Palaikymas > Programinės įrangos atnaujinimas per Android TV meniu. Įsitikinkite, kad esate prisijungę prie interneto, kad atsisiųstumėte automatinius atnaujinimus.

Ką daryti, jei neveikia vaizdas?

Patikrinkite HDMI laidų jungtis. Pabandykite perkrauti televizorių, atjungdami jį nuo elektros tinklo 1 minutei. Jei problema išlieka, susisiekite su Sony palaikymo tarnyba.

Kaip naudoti HDR funkciją?

Televizorius palaiko HDR10 ir Dolby Vision. Įjunkite HDR turinį per savo šaltinį (grotuvą, srautinį transliavimą). Televizorius automatiškai aptinka HDR signalą ir optimizuoja vaizdą.

Kaip sureguliuoti vaizdo nustatymus?

Paspauskite nuotolinio valdymo pulto mygtuką Veiksmų meniu, tada pasirinkite Vaizdo nustatymai. Galite koreguoti vaizdo režimą, ryškumą, kontrastą ir kt.

Kur rasti pilną naudojimo instrukciją?

Pilna instrukcija (526 puslapiai) yra prieinama nemokamai atsisiųsti PDF formatu notice-facile.com. Taip pat galite užsisakyti vertimą į savo kalbą, nurodydami savo el. paštą.

NAUDOJIMO INSTRUKCIJA Bravia KD55XG8196 SONY

Televizoriaus montavimui prie sienos naudokite sieninį montavimo laikiklį SU-WL450.

Pastaba

Jei prie televizoriaus pritvirtintas stovas, pirmiausia jį atjunkite. Žr. greitojo paleidimo vadovą ir atjunkite stovą, atvirkščia tvarka atlikdami veiksmus. Kad nepažeistumėte skystųjų kristalų ekrano (LCD) paviršiaus, tvirtindami sieninio laikiklio tvirtinimo elementus arba nuimdami stovą nuo televizoriaus, padėkite televizorių ekranu žemyn ant lygaus ir stabilaus paviršiaus, padengto stora ir minkšta šluoste. Išsuktus varžtus būtinai padėkite saugioje, vaikams nepasiekiamoje vietoje.

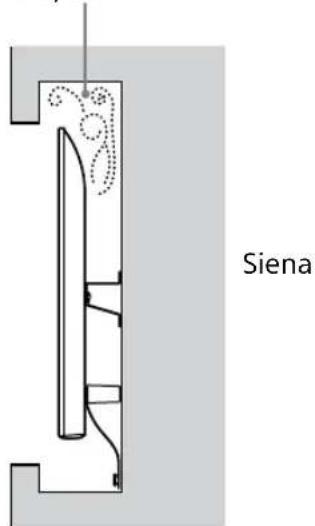

Oro cirkuliacija blokuojama.

Pastaba

Jei norite laidus vesti per sieną, padarykite sienoje angą ir įstatykite laidus prieš montuodami. Kad nesuspaustumėte laidų, padarykite sienoje angą šiek tiek į šoną nuo pagrindo (20) A, pagrindo adapterio 1 ir tarpiklių (20) E, tarpiklių (60) K perimetro.

Žr. televizoriaus komplekte esančią informacinę knygelę.

Pastaba

Laidų vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius laidus, kad kas nors ant jų neužliptų prieš montuodami prie sienos.

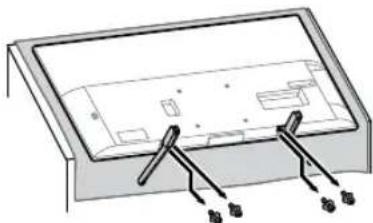

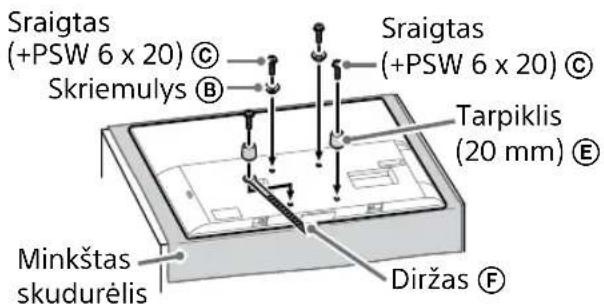

3 Atjunkite nuo televizoriaus stovą.

• Nuimkite stovo puses po vieną. Tvirtai laikykite stovą abiem rankomis, kol padėjėjai pakels televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stovo pusę.

Pastaba

Norint atjungti stovą, reikia mažiausiai trijų žmonių pagalbos. - Stovo negalima atjungti nuo televizoriaus per didele jėga, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. Atliekant veiksmus su stovu, būkite atsargūs, kad išvengtumėte televizoriaus sugadinimo. Jei stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. Būkite atsargūs nuimdami stovą nuo televizoriaus, kad televizorius neapvirstų ir nepažeistų paviršiaus, ant kurio jis stovi.

KD-55XG81□□/55XG80□□

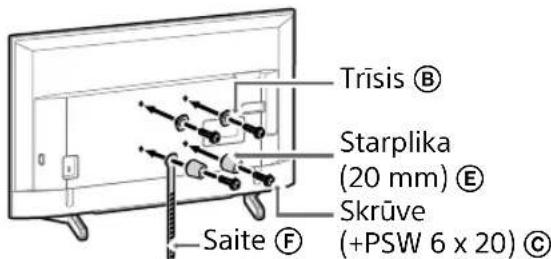

1 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lappuses sadaļas "Detāļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezīme

Cieši pieskrūvējiet stiprinājuma elementus. Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m [15 kgf·cm]. - Izmantotās un neizmantotās skrūves noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

Parastā montāža (2-a)

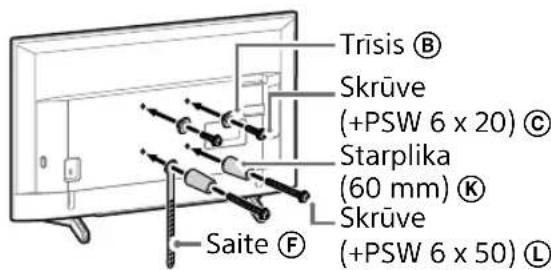

Kompaktā montāža (2-b)

Piezīme

• Izveloties šo stiprinājuma veidu, dažas pieslēgvietas televizora aizmugurē nebūs lietojamas.

2 Iespraudiet televizorā vajadzīgo(-os) kabeli(-us).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabeļus. Kad televizors jau būs uzstādīts, kabeļus nebūs iespējams savienot.

Skatiet televizora komplektācijā iekļauto atsauces rokasgrāmatu.

Piezīme

Kabeļa vilkšanu cauri sienai uzticiet licencētam speciālistam. Sasaistiet savienojošos kabeļus, lai nepieļautu iespēju uz tiem uzkāpt pirms montāžas pie sienas.

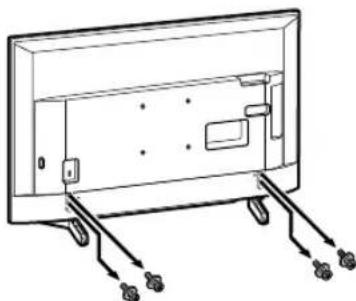

3 Atvienojiet no televizora galda statīvu.

Piezīme

Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas. Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Atvienojiet nuo televizoriaus stalo stovo.

Pastaba

Kad nepažeistumėte ekrano paviršiaus, būtinai padėkite televizorių ant paviršiaus, prieš tai uždengto minkštu audiniu. - Montuodami laikiklį prie sienos, nenaudokite varžtų, išsuktų iš stalo stovo. Pasirūpinkite, kad stalo stovas ir išsukti varžtai būtų laikomi saugioje, vaikams nepasiekiamoje vietoje. Jų prireiks, jei norėsite vėl pastatyti televizorių ant stalo. Stalo stovo negalima įsigyti atskirai.

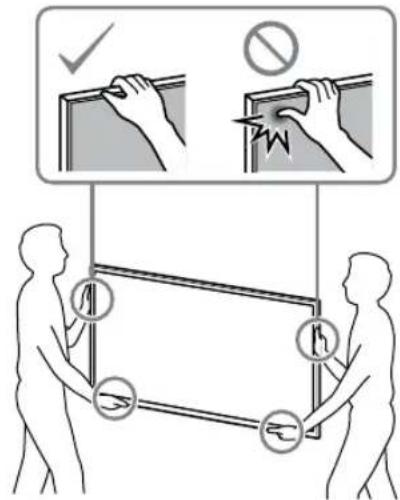

ĮSPĖJIMAS!

Prieš įjungdami būtinai pastatykite televizorių vertikaliai. Kad išvengtumėte vaizdo netolygumo, televizoriaus negalima įjungti, jei LCD skydelis yra nukreiptas žemyn. Jei televizoriaus paviršius patiria spaudimą ar smūgį, televizorius gali įtrūkti arba būti sugadintas. Padėkite televizorių ekranu žemyn ant stabilaus, lygaus paviršiaus taip, kad stalo stovas būtų už paviršiaus krašto. Padėjus televizoriaus ekraną ir stalo stovo pagrindą ant to paties lygaus paviršiaus, gali atsirasti nestabili padėtis, kuri gali sugadinti televizorių. - Atjungdami stalo stovą nuo televizoriaus, abiem rankomis tvirtai laikykite stalo stovą.

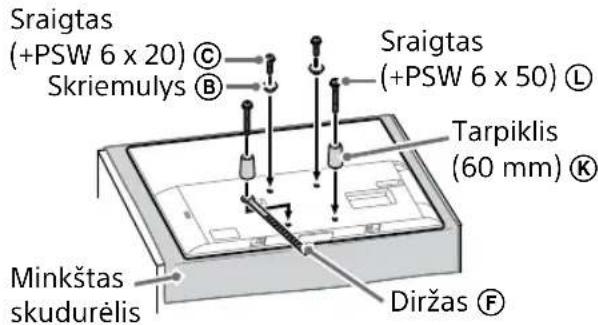

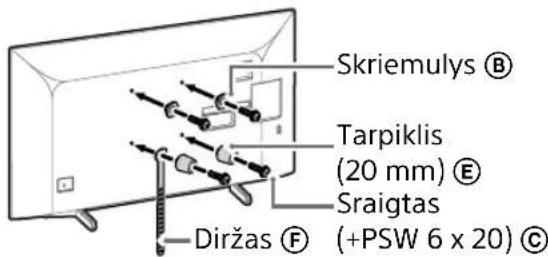

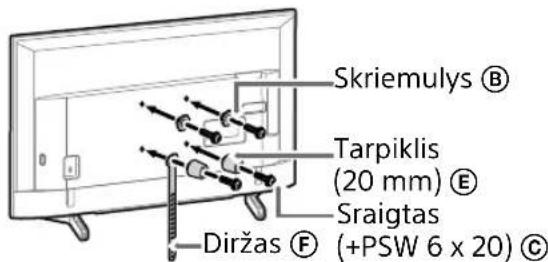

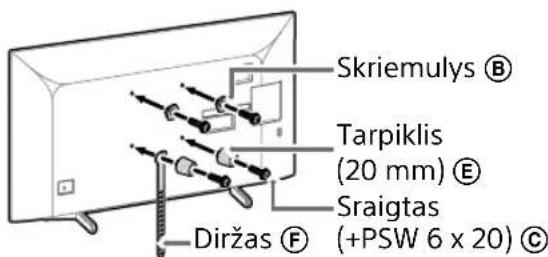

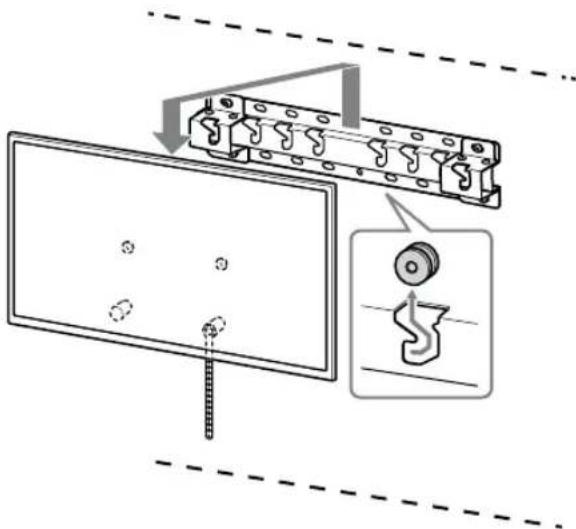

2 Pritvirtinkite sieninio laikiklio tvirtinimo elementus. Patikrinkite tvirtinimo elementus, žr. 5 puslapio skyrių "Detalių patikra" skyrių "Komplekte su SU-WL450".

Pastaba

Tvirtai priveržkite tvirtinimo elementus. Jei naudojamas elektrinis atsuktuvas, nustatykite sukimo momentą maždaug 1,5 N·m {15 kgf·cm}. - Naudotas ir nenaudotas dalis būtinai saugokite saugioje vietoje ateities reikmėms. Išsaugokite šią instrukciją ateities žinioms.

• Naudokite 5 mm skersmens varžtą arba lygiavertį (nėra komplekte).

Pastaba

• Naudokite 5 mm skersmens varžtą arba lygiavertį (nėra komplekte).

Pastaba

• Nedaudz pavelkite televizoriaus apatinę dalį savo kryptimi, kad įsitikintumėte, jog jis nejuda. Jei jaučiamas judesys, televizorius nėra tinkamai pritvirtintas, ir diržą (F) reikia vėl tvirtai pritvirtinti prie sienos.

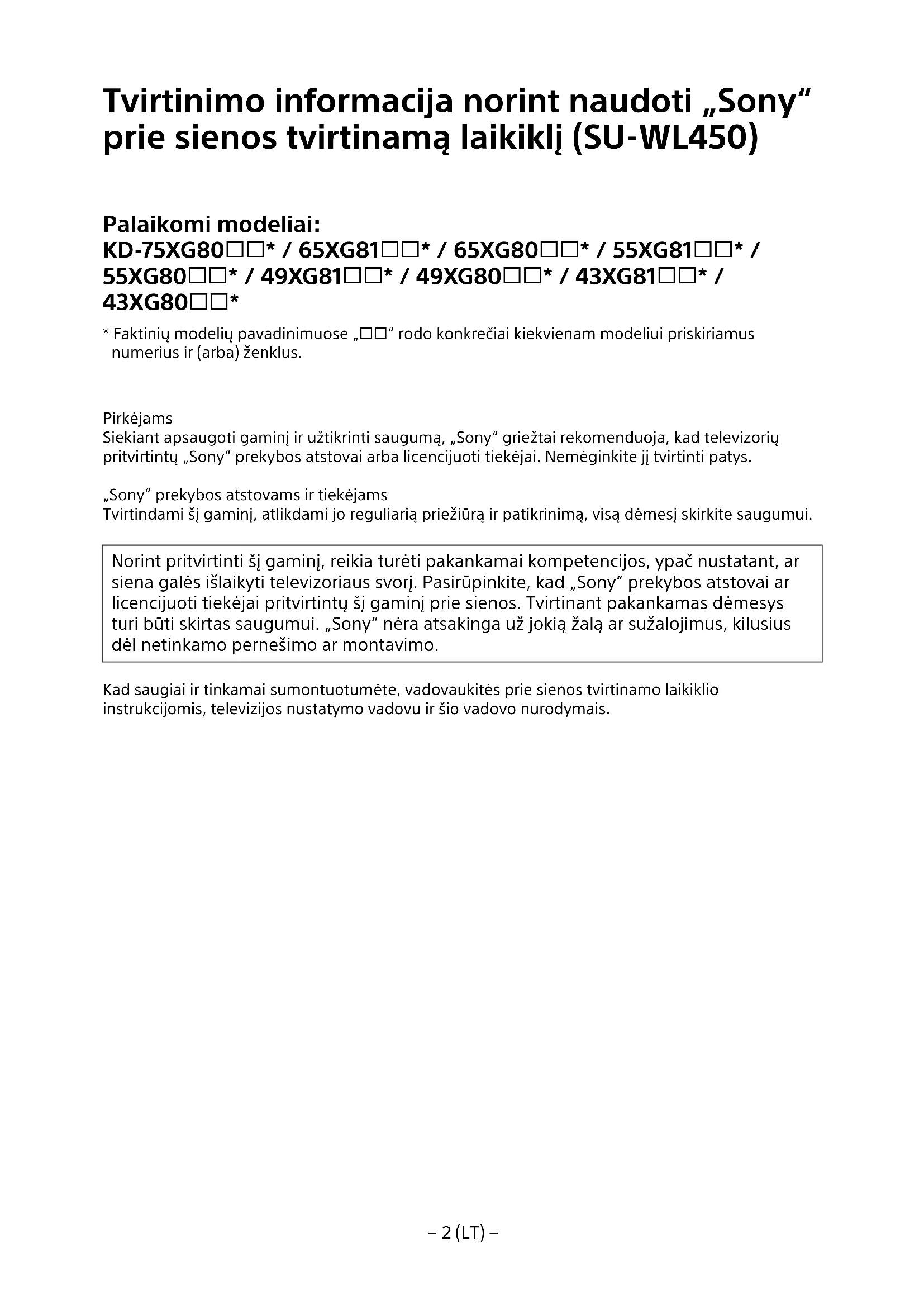

Tvirtinimo informacija, norint naudoti „Sony“ prie sienos tvirtinamą laikiklį (SU-WL450)

Palaikomi modeliai:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

55XG80□□* / 49XG81□□* / 49XG80□□* / 43XG81□□* /

43XG80□□*

• Faktinių modelių pavadinimuose „☐☐“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ar patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Dėkojame, kad įsigijote šį gaminį.

Pirkėjams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į "Sony" prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus, atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

"Sony" gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklį, žr. nuorodinį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

TV gali nukristi ir rimtai sužaloti – galite patirti sumušimų arba lūžių. - Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo Nuorodinį vadovą.). - Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairėn / dešinėn arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonės

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena. Nuėmus prisuktą prie sienos tvirtinamą laikiklį, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Įsitikinkite, kad naudojate sienos medžiagai tinkamus sraigtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus varžtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors varžtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad varžtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali įtrūkti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras arba galima patirti elektros smūgį.

Varžtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius varžtus.

Turinys

Pasiruošimas montuoti. 5

Dalių patikrinimas. 5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos 8

Pasiruošimas tvirtinti TV. 9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

TV tvirtinimas prie sienos. 14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

Montavimo darbų užbaigimo

patvirtinimas 19

Kita informacija 19

Techniniai duomenys 19

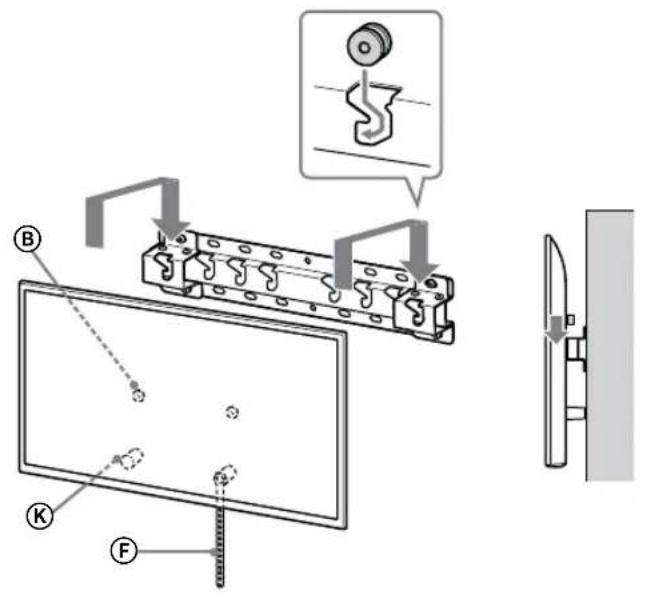

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL450.

Pastaba

• Jei ant stalo pastatomas stovas pritvirtintas prie televizoriaus, pirmiausia atjunkite ant stalo pastatomą stovą. Peržiūrėkite nustatymo vadovą arba ant stalo pastatomo stovo atjungimo veiksmus atlikite atvirkštine tvarka.
• Padėkite televizorių ekranu žemyn ant lygaus ir stabilaus paviršiaus, uždengto storu ir minkštu audiniu, kai norėsite apsaugoti prie sienos tvirtinamo laikiklio tvirtinimo dalis arba kai nuiminėsite ant stalo pastatomą stovą nuo televizoriaus - tai padės apsaugoti SKE ekrano paviršių.
• Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

• Prieš montuodami pasidėkite po ranka televizijos nuorodinį vadovą ir nustatymo vadovą.
• Prieš montuodami įsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą.
• Patikrinkite TV montavimo vietą.
• Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą sraigtą (nepridėti).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

Tiekiama kartu su SU-WL450

• Įsitikinkite, kad yra visos dalys.

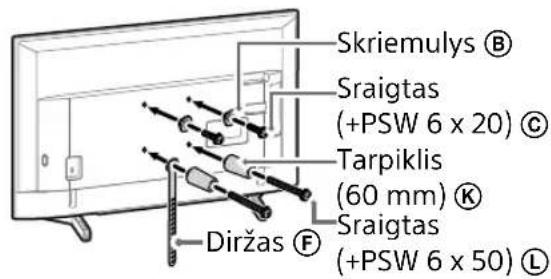

A Pagrindas (20) (1) B Skriemulys (2)
◎ Sraigtai PSW 6x20 (4)	◎ Sraigtas PSW 4x20 su ivore (2)
◎ Tarpiklis (20) (2) F	Diržas (1)
◎ Ivoré (20) (M4) (2) H	Sraigtai PSW 4x20 (2)
①Pagrindo adapteris (2)	◎ Sraigtai PSW 4x10 (8)
◎ Tarpiklis (60) (2) L	Sraigtai PSW 6x50 (2)
◎ Ivoré (M4) (2) N	Sraigtai PSW 4x50 (2)

Montavimo vietos pasirinkimas

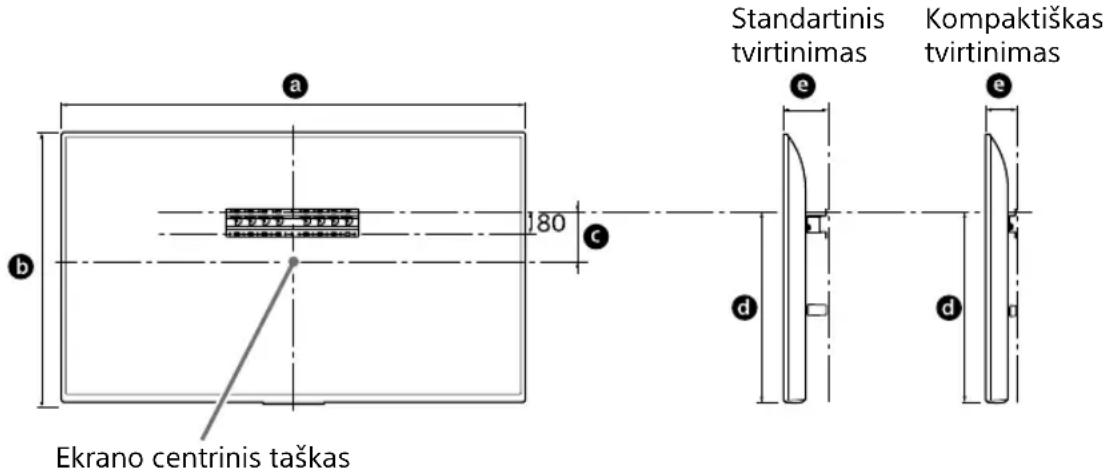

1 Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.

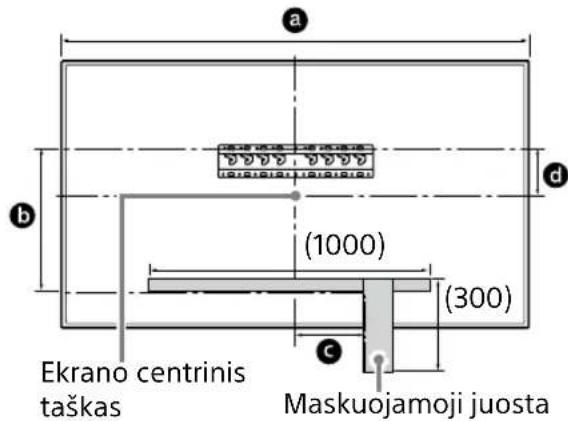

Žr. toliau pateiktą lentelę, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*	314	119	78
KD-49XG80□□	1101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Gembės padėtis yra žemiau ekrano centrinio taško.

Pastaba

• Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinė jo dalis šiek tiek pasvyra į priekį.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

• Siekdami užtikrinti tinkamą ventiliaciją ir neleisti kauptis nešvarumams arba dulkėms:
• nedėkite televizoriaus ant plokščios vietos, netvirtinkite apversto, atbulai arba įkypai;
• nedėkite televizoriaus ant lentynos, kilimėlio, lovos arba į spintą; neuždenkite televizoriaus audiniu, pvz., užuolaidomis, daiktais, tokiais kaip laikraščiai ir t. t.;
• nemontuokite televizoriaus kaip parodyta apačioje.

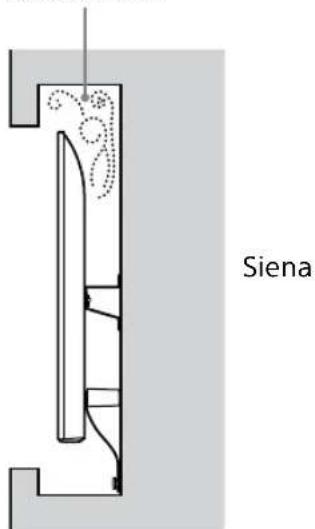

Oro cirkuliacija užblokuota.

Pastaba

• Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius įstatykite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) A, pagrindo adapterio 1 ir tarpiklio (20) E, tarpiklio (60) K perimetro ribų.

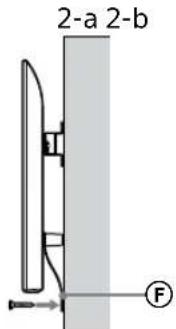

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

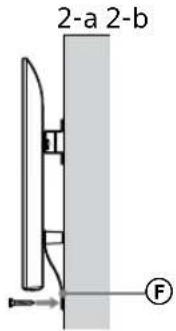

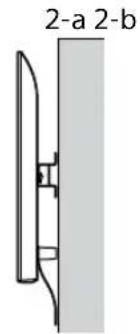

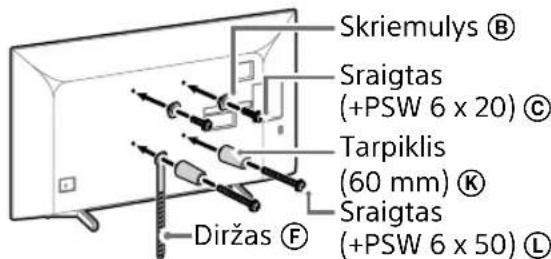

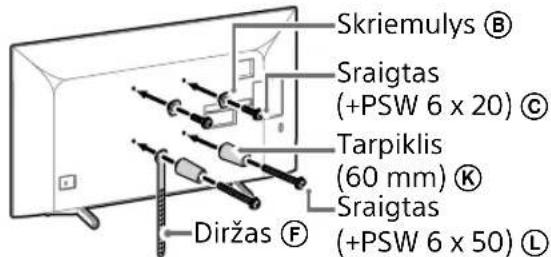

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. 1 veiksmų lentelę.

ĮSPĖJIMAS

Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

3 Norėdami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentelę toliau. Jeigu pasirinkote 2-b būdą, šį veiksmą praleiskite.

Modelio pavadinimas	Kabliuko vieta
KD-75XG80□□
KD-65XG81□□	b
KD-65XG80□□
KD-55XG81□□
KD-55XG80□□
KD-49XG81□□	c
KD-49XG80□□
KD-43XG81□□	d
KD-43XG80□□

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ②, pritvirtinkite prie pagrindo (20) ④, jeigu pasirinkote 2-ą montavimo būdą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) A.

Žr. 19 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-ą būdą, naudokitės skylių, esančių pagrindo adapteryje ①, vietomis.

ĮSPĖJIMAS

Siena, ant kurios bus kabinamas TV, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV (norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą).

Nustatykite sienos, ant kurios bus kabinamas TV, tvirtumą. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prie sienos

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridedami).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A (tik 2-ą būdą).
• Sumontuokite pagrindą (20) ④ horizontaliai ant sienos.

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-75XG80□□

1 Pažymėkite montavimo vietą ant sienos.

• Naudokite, pvz., maskuojamąją juostą (nepateikiama), televizoriaus vietai pažymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

Vienetai: mm

Modelio pavadinimas	Žyméjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-75XG80□□	1686	564	150	202

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužiptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatoma stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių. Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65XG81□□/65XG80□□

1 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių "Dalių patikrinimas" - Tiekiama kartu su SU-WL450" 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus gale esančių lizdų.

2 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą. Nuorodinį vadovą.

Pastaba

Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

3 Atjunkite ant stalo pastatomą stovą.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-55XG81□□/55XG80□□

1 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

2 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

3 Atjunkite ant stalo pastatomą stovą

Pastaba

Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

Pastaba

• Kad nesugadintumėte ekrano paviršiaus, padėkite televizorių į vietą, uždengtą minkštu audiniu. Tvirtindami prie sienos tvirtinamą laikiklį, nenaudokite sraigtų, išsuktų iš ant stalo pastatomo stovo.
• Nuimtą ant stalo pastatomą stovą ir sraigtus padėkite saugioje vietoje, nepasiekiamoje vaikams. Jų prireiks, jei ateityje norėsite naudoti televizorių ant stalo. Nebus galimybės atskirai įsigyti ant stalo pastatomo stovo.

ĮSPĖJIMAS

Prieš įjungdami televizorių įsitikinkite, ar jis yra vertikalioje padėtyje. Siekiant išvengti netolygaus vaizdo, draudžiama įjungti televizorių, kai SKE skydelis nukreiptas žemyn. - Jei televizoriaus paviršius bus spaudžiamas arba sutrenktas, jis gali sulūžti arba jį galima sugadinti - Paguldykite televizorių priekine puse žemyn ant lygaus paviršiaus, ant stalo pastatomas stovas turi kabėti virš paviršiaus krašto. Televizoriaus priekinę pusę ir ant stalo pastatomą stovą padėjus ant to paties lygaus paviršiaus, gaunama nestabili darbinė padėtis, todėl galima sugadinti televizorių. - Atjungdami ant stalo pastatomą stovą nuo televizoriaus, tvirtai abiem rankomis laikykite už ant stalo pastatomo stovo.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių "Dalių patikrinimas" -Tiekiama kartu su SU-WL450" 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus nugarėlėje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodų vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

TV tvirtinimas prie sienos

KD-75XG80□□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir užtikrinkite, kad televizoriaus diržas ir apatinė dalis sulygiuota su maskavimo juosta.
• Neškite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas, įsitikindami, kad televizorius nekrenta.

• Sumontavę televizorių ant sienos, nuplėškite maskuojamąją juostą, pvz., nuo sienos.

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

KD-65XG81□□/ 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

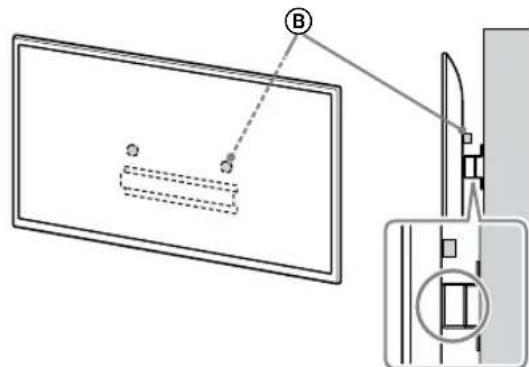

1 Televizoriaus pakėlimas.

• Dėl skriemulių ⑧, ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą ar pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

2-a

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai (B) tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai nėra susisukę ar suspausti.
• Ar diržas F yra sandarus, be plyšių.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytąją procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

• Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

Matmenys: (apytiksl.) [mm]

a : 400

b : 300

c : 200

d : 100

e:80

f : 480

g : 100

h1:20(2-batvejis)

h2:60(2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg] 0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Naudojimo instrukcija sieniniam laikikliui Sony (SU-WL450)

Palaikomi modeliai:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/
