Produkttype	LED 4K TV
Mærke	Sony
Model	Bravia KD55XG8196
Skærmstørrelse	55 tommer (139,7 cm)
Opløsning	4K Ultra HD (3840 x 2160)
Operativsystem	Android TV
Mål (uden fod)	1241 x 721 x 95 mm
Vægt (uden fod)	Ca. 17 kg
Strømforsyning	220-240 V AC, 50 Hz
Strømforbrug (typisk)	Ca. 120 W
Tilslutning	HDMI (x3), USB (x2), Ethernet, Wi-Fi, Bluetooth
VESA standard	300 x 200 mm
Kompatibel vægbeslag	SU-WL450 (valgfri)
Hovedfunktioner	Smart TV, HDR, Dolby Vision, X1-processor
Vedligeholdelse og rengøring	Blød, tør klud, ikke-slibende produkter
Sikkerhed	Installation anbefales af fagfolk, bloker ikke ventilation
Reservedele og reparerbarhed	Fjernbetjening medfølger, bordstander inkluderet, reparation hos autoriseret center
Generelle oplysninger	Brugsanvisning findes på flere sprog, softwareopdatering via internettet

Ofte stillede spørgsmål - Bravia KD55XG8196 SONY

Hvordan installerer jeg tv'et på væggen?

Brug vægbeslaget SU-WL450 (medfølger ikke) og overlad installationen til en autoriseret Sony-installatør. Følg brugsanvisningens anvisninger for at fastgøre beslaget til væggen med mindst fire skruer på 8 mm i diameter.

Hvad er tv'ets dimensioner og vægt?

Tv'et måler 1241 x 721 x 95 mm (uden fod) og vejer ca. 17 kg. Disse data stammer fra installationstabellen for model KD-55XG81.

Hvordan rengør jeg skærmen?

Brug en blød, tør klud. Brug ikke kemiske eller slibende produkter. Til genstridige pletter kan du fugte kluden let med rent vand.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Undgå at installere tv'et på en ustabil overflade. Sørg for, at væggen kan bære mindst fire gange tv'ets vægt. Undgå at klemme kabler og bloker ikke ventilationsåbningerne for at forhindre brand eller elektrisk stød.

Hvordan tilslutter jeg eksterne enheder?

Tv'et har 3 HDMI-porte og 2 USB-porte. Tilslut dine enheder (Blu-ray-afspiller, spillekonsol osv.) før du installerer tv'et på væggen, da adgangen kan være begrænset bagefter.

Hvordan opdaterer jeg tv'ets software?

Gå til Indstillinger > Support > Softwareopdatering via Android TV-menuen. Sørg for at være tilsluttet internettet for at downloade automatiske opdateringer.

Hvad gør jeg, hvis billedet ikke vises?

Kontroller HDMI-kabelforbindelserne. Prøv at genstarte tv'et ved at tage stikket ud i 1 minut. Hvis problemet fortsætter, kontakt Sony support.

Hvordan bruger jeg HDR-funktionen?

Tv'et understøtter HDR10 og Dolby Vision. Aktiver HDR-indhold via din kilde (afspiller, streaming). Tv'et registrerer automatisk HDR-signalet og optimerer billedet.

Hvordan justerer jeg billedindstillingerne?

Tryk på Action Menu-knappen på fjernbetjeningen, og vælg Billedindstillinger. Du kan justere billedtilstand, lysstyrke, kontrast osv.

Hvor finder jeg den fulde brugsanvisning?

Den fulde brugsanvisning (526 sider) kan downloades gratis som PDF på notice-facile.com. Du kan også anmode om en oversættelse til dit sprog ved at angive din e-mail.

BRUGSANVISNING Bravia KD55XG8196 SONY

Monter TV'et på væggen

Installationsvejledningen varierer afhængigt af, hvilket TV du bruger.

Monter basen på væggen

Se referenceguiden, der fulgte med TV'et.

Bemærk!

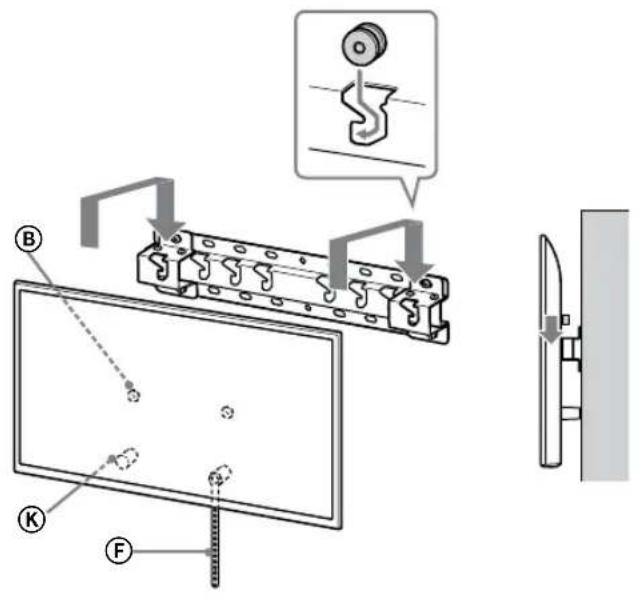

Monter TV'et på væggen

KD-75XG80□□

1 Løft TV'et.

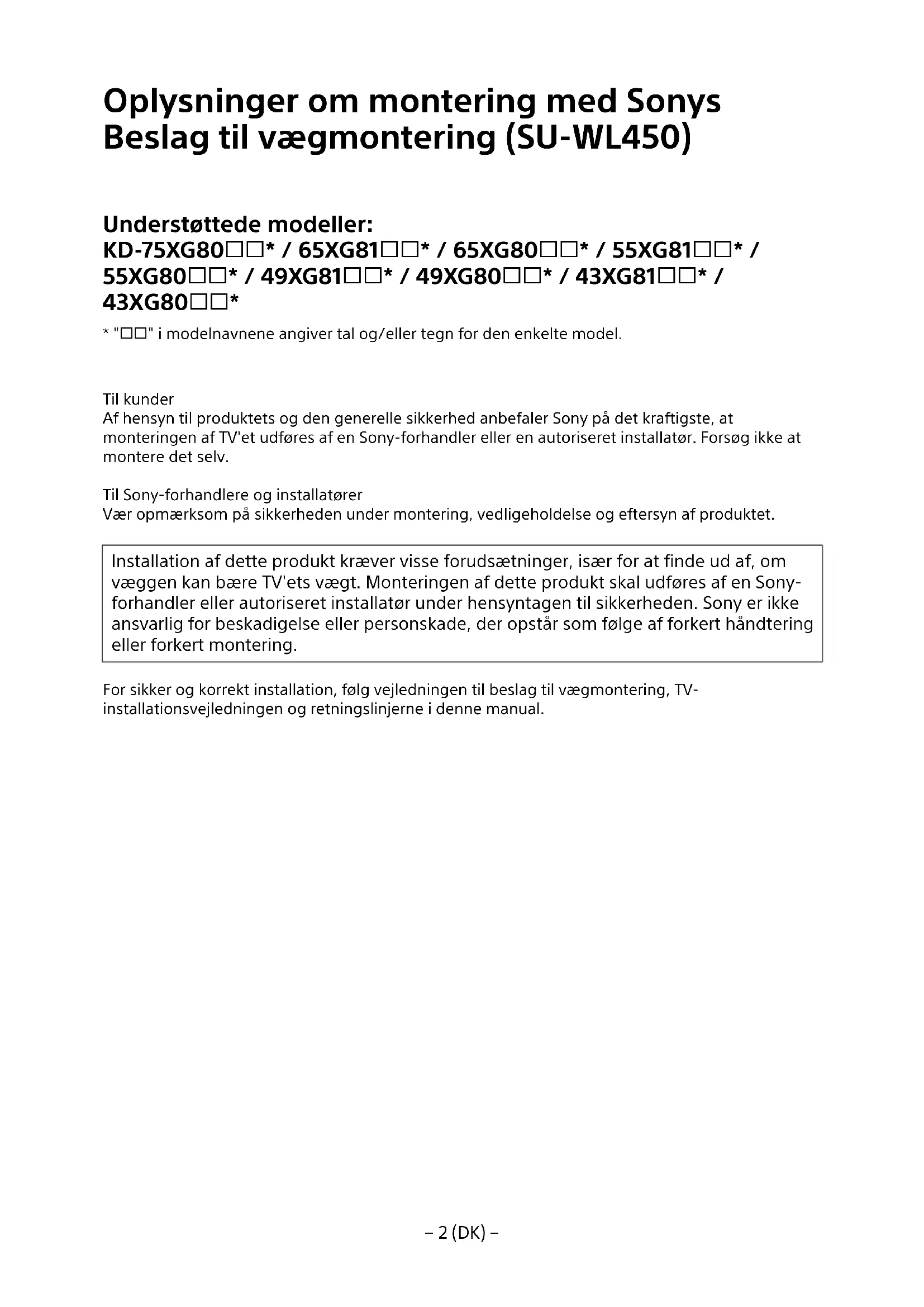

Oplysninger om montering med Sonys vægmonteringsbeslag (SU-WL450)

Understøttede modeller:

KD-75XG80□□*/65XG81□□*/65XG80□□*/55XG81□□*/

Af hensyn til produktet og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Installation af dette produkt kræver visse forudsætninger, især for at finde ud af, om væggen kan bære TV'ets vægt. Montering af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som følge af forkert håndtering eller forkert montering.

For sikker og korrekt installation, følg vejledningen til vægmonteringsbeslaget, TV-installationsvejledningen og retningslinjerne i denne manual.

Om sikkerhed

Tak, fordi du har købt dette produkt.

Til kunder

Installation af dette produkt kræver visse forudsætninger. Monteringen skal udføres af en Sony-forhandler eller autoriseret installatør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert håndtering eller mangelfuld installation eller installation af et andet produkt end det, der er angivet. Dine eventuelle lovsikrede rettigheder påvirkes ikke.

Til Sony-forhandlere

Installation af dette produkt kræver visse forudsætninger. Læs denne vejledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader eller materielle skader forårsaget af ukorrekt behandling eller montering. Giv denne vejledning til kunden efter montering.

Denne monteringsvejledning beskriver korrekt håndtering af produktet og de vigtigste forholdsregler, som er nødvendige for at forhindre ulykker. Læs denne vejledning grundigt, og brug produktet korrekt. Gem vejledningen til senere brug.

Sony-produkter er udformet med henblik på at opnå bedst mulig sikkerhed. Hvis produkterne anvendes forkert, kan det medføre alvorlig personskade som følge af brand, elektrisk stød, eller fordi produktet vælter eller falder ned. Undgå sådanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificerede produkter

Dette beslag til vægmontering kan kun bruges til montering af de ovenfor nævnte produkter. For TV'er skal du læse deres Referencevejledning for at se, om du kan bruge beslaget til vægmontering.

Til kunder

ADVARSEL

Hvis følgende forholdsregler ikke overholdes, kan det medføre alvorlig personskade eller død som følge af brand, elektrisk stød, eller fordi produkter vælter eller falder ned.

Monteringen skal udføres af en autoriseret installatør. Børn må ikke være i nærheden under monteringen.

Hvis beslaget til vægmontering eller TV'et ikke monteres korrekt, kan der ske følgende ulykker. Lad en autoriseret installatør udføre monteringen.

TV'et kan falde ned og forårsage alvorlige skader, f.eks. blå mærker eller brud. - Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke står vinkelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kunne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning). Hvis monteringen af beslaget til vægmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning eller afmontering af TV'et skal udføres af en autoriseret installatør.

Hvis TV'et flyttes eller afmonteres af ikke-autoriserede personer, kan det falde ned og forårsage personskade eller materiel skade. Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tommer og derover) til at bære eller afmontere TV'et.

Du må ikke fjerne skruer osv., når TV'et er monteret.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Foretag ikke ændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade.

Monter ikke andet udstyr end det specificerede produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificerede produkt. Hvis du monterer andet udstyr end det specificerede, kan det falde ned eller gå i stykker og forårsage personskade eller materiel skade.

Monter ikke nogen anden belastning end TV'et på beslaget til vægmontering. Ryst ikke TV'et mod venstre/højre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Du må ikke læne dig ind over TV'et eller hænge i det.

Du må ikke læne dig ind over TV'et eller hænge i det, da det kan falde ned og forårsage alvorlig personskade.

FORSIGTIG

Hvis følgende forholdsregler ikke overholdes, kan der opstå materiel skade eller personskade.

Håndter produktet forsigtigt under rengøring og vedligeholdelse.

Du må ikke trykke hårdt ind på forsiden af TV'et. Hvis du gør dette, kan TV'et falde ned og forårsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan løsne sig, afhængigt af det materiale, væggen er lavet af. Hvis beslaget til vægmontering fjernes efter montering på væggen, bliver skruehullerne tilbage.
• Du må ikke bruge beslaget til vægmontering på et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Følgende anvisninger er kun til Sony-forhandlere. Sørg for at læse ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrol og reparation af dette produkt.

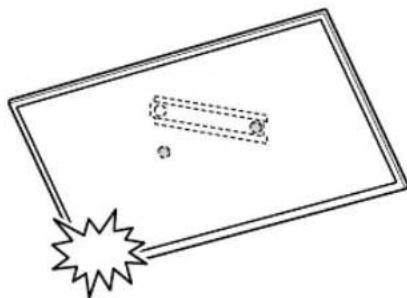

Monter ikke beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ikke beslaget til vægmontering på flader, f.eks. en søjle, hvor TV'ets hjørner eller sider stikker frem. Hvis en person eller genstand støder imod TV'ets fremspringende hjørne eller side, kan det medføre personskade eller materiel skade.

Du må ikke montere TV'et over eller under et klimaanlæg.

Hvis TV'et gennem længere tid udsættes for vanddryp eller luft fra et klimaanlæg, kan det medføre brand, elektrisk stød eller beskadigelse af TV'et.

Sørg for at montere beslaget til vægmontering sikkert på væggen ved at følge instruktionerne i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan beslaget til vægmontering falde ned og forårsage personskade eller materiel skade. Sørg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter på 8 mm (eller tilsvarende).

Sørg for at bruge de medfølgende skruer og tilhørende dele korrekt, og følg anvisningerne i denne monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at samle beslaget korrekt ved at følge den procedure, der er forklaret i denne brugervejledning.

Hvis nogle af skruerne er løse eller falder ud, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

Sørg for at stramme skruerne tilstrækkeligt på den angivne position.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller blive beskadiget.

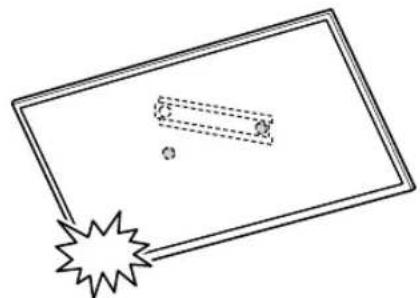

Sørg for, at TV'et ikke udsættes for stødpåvirkninger under monteringen.

Hvis TV'et udsættes for stødpåvirkninger, kan det falde ned og gå i stykker. Dette kan forårsage personskade.

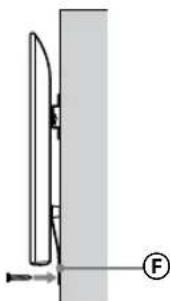

Sørg for at montere TV'et på en væg, der er plan og vinkelret på gulvet.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade.

Sørg for at sikre kablerne forsvarligt efter korrekt montering af TV'et.

Hvis mennesker eller genstande bliver viklet ind i kablerne, kan det forårsage personskade eller beskadigelse af TV'et.

Du må ikke lade strømkablet eller tilslutningskablet blive klemt.

Hvis strømkablet eller tilslutningskablet er klemt mellem enheden og væggen eller bøjes eller snos, kan ledningsstrådene blive blotlagt og forårsage kortslutning eller strømafbrydelse. Dette kan medføre brand eller elektrisk stød.

De skruer, der skal bruges til at fastgøre beslaget til væggen, medfølger ikke.

Brug skruer, der egner sig til det materiale, væggen er lavet af, når beslaget til vægmontering monteres.

Indholdsfortegnelse

Montering af basen på væggen. 8

Gør klar til montering af TV'et. 9

KD-75XG80□□ 9

KD-65XG81□□/65XG80□□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Vægmontering af TV'et 14

KD-75XG80□□ 14

KD-65XG81□□ / 65XG80□□ / 55XG81□□ / 55XG80□□ / 49XG81□□ / 49XG80□□ / 43XG81□□ / 43XG80□□

Kontroller monteringen 19

Flere oplysninger 19

Specificationer 19

Montering af TV'et på væggen

Monteringsproceduren varierer afhængigt af TV'et.

Brug beslaget til vægmontering SU-WL450 til at montere TV'et på væggen.

Bemærk

Hvis TV-foden er monteret på TV'et, skal TV-foden afmonteres først. Se opsætningsvejledningen og følg trinnene i modsat rækkefølge for at afmontere TV-foden. - Anbring TV'et med skærmen nedad på en jævn og stabil overflade dækket af et tykt og blødt underlag, når de tilhørende dele til beslaget til vægmontering skal spændes, eller når TV-foden skal fjernes fra TV'et, så LCD-skærmens overflade ikke bliver beskadiget. - Sørg for at opbevare skruerne et sikkert sted væk fra børn.

• Sørg for at have TV-referencevejledningen og installationsvejledningen klar inden installation. Find på forhånd en stjerneskruetrækker frem, der passer til skruerne. Find TV'ets midtpunkt.
• Klargør mindst fire skruer med en diameter på 8 mm og en skrue på 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Kontrol af dele

Følger med SU-WL450

• Kontroller, at alle delene forefindes.

A Base (20) (1) B Trisse (2)
C PSW 6x20 (4) D P S W 4x20 med bøsning (2)
E Afstandsstykke (20) (2)	F Bælte (1)
G Bøsning (20) (M4) (2)	H PSW 4x20 (2)
I Baseadapter (2) J	PSW 4x10 (8)
K Afstandsstykke (60) (2)	L PSW 6x50 (2)
M Bøsning (M4) (2) N	PSW 4x50 (2)

Find en placering

Sørg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.

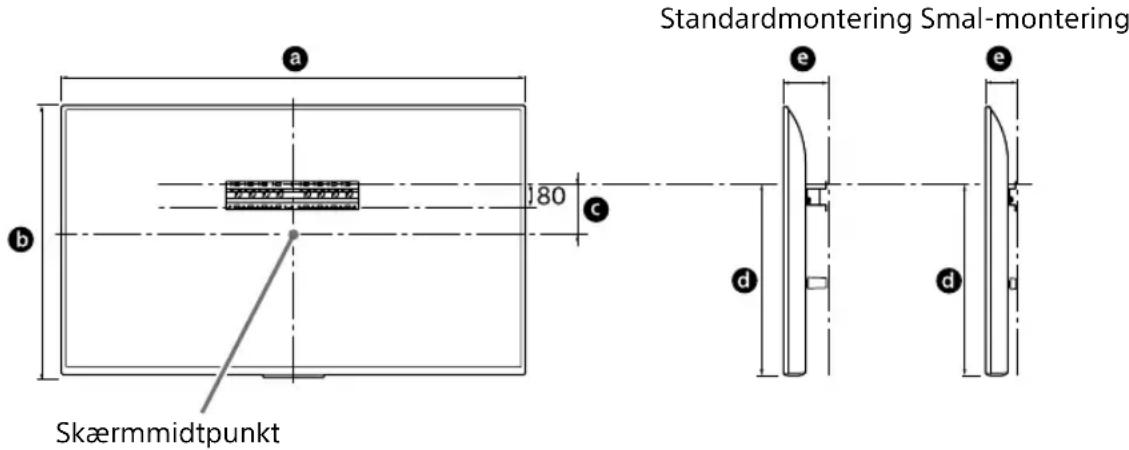

Se følgende tabel vedrørende montering af TV'et på væggen. Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning.

Enhed: mm

Modelnavn	Skærmens mål		Mål for skærm- midtpunkt		Længde for montering
	a	b	c	d	e
					Standard- montering	Smal- montering
KD-75XG80□□	1.686	970	202	690	142	100
KD-65XG81□□	1.463	845	173	597	142	100
KD-65XG80□□	1.463	845	173	597	142	100
KD-55XG81□□	1.241	721	95	460	141	100
KD-55XG80□□	1.241	721	95	460	141	100
KD-49XG81□□	1.101	645	-15*	314	119	78
KD-49XG80□□	1.101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Beslaget skal placeres under skærmmidpunktet.

Bemærk

Tallene i oversigten kan variere en smule afhængigt af monteringen. Hvis TV'et monteres på en væg, vipper TV'ets øverste del lidt fremad.

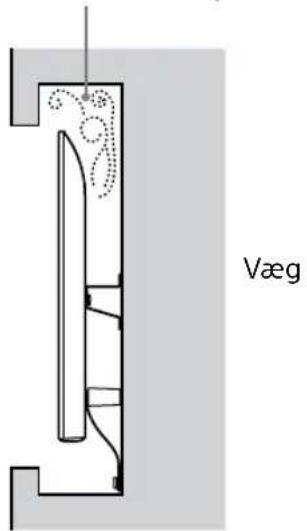

Tegningen nedenfor viser, hvor stor afstand der skal være mellem TV'et og loftet og fremspringende dele af væggen.

Enhed: mm

Læg ikke TV'et fladt ned, og monter det ikke på hovedet, bagvendt eller sidevendt. TV'et må ikke installeres på en hylde, et tæppe, en seng eller i et skab. TV'et må ikke tildækkes, f.eks. med gardiner, eller andre ting, f.eks. aviser osv. - Installer ikke TV'et som vist nedenfor.

Luftcirkulationen afspærres.

Bemærk

Hvis kablerne skal føres i væggen, skal du lave et hul, som de kan føres igennem, før monteringen påbegyndes.

Lav et hul i væggen uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, så kablerne ikke kommer i klemme.

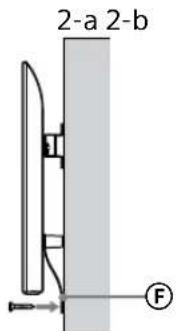

2 Vælg vægmonteringsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.

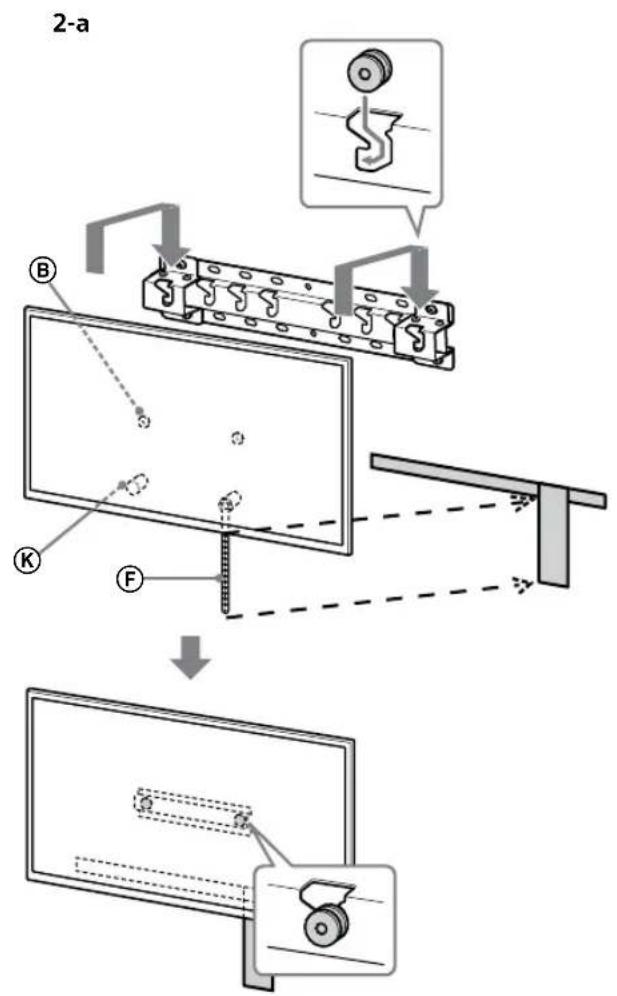

2-a Standardmontering

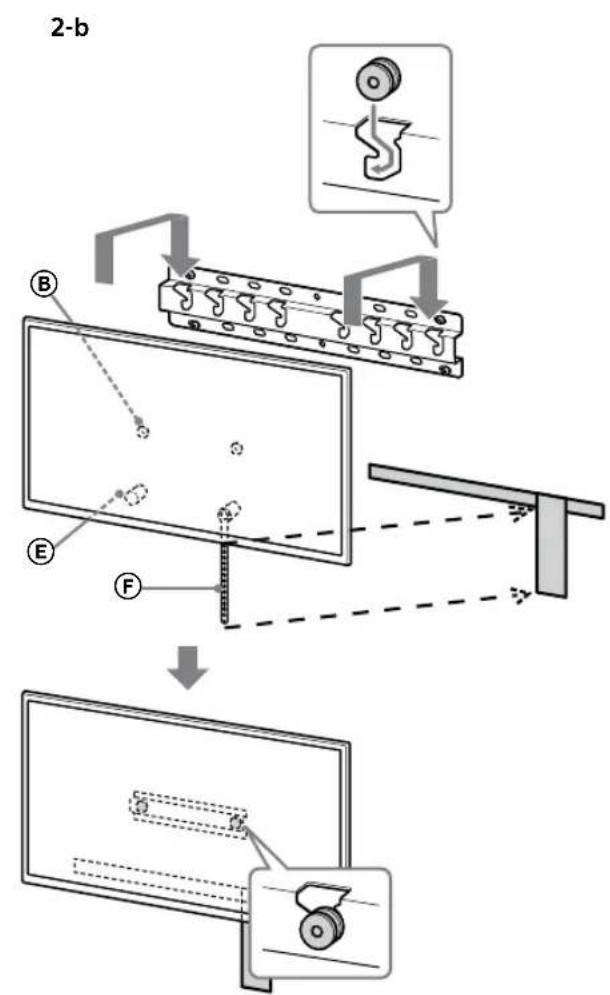

2-b Smal-montering

Se tabellen i trin 1.

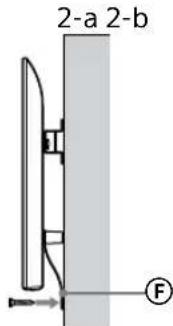

ADVARSEL

Tilpas baseadapter ① med en skrue (PSW 4x10) ⑧ til base (20) ④ ved valg af 2-a.

4 Bestem positionerne for skruerne til montering af base (20) A.

Se specifikationerne på side 19. Ved valg af 2-a bruges hulpositionerne i baseadapter ①.

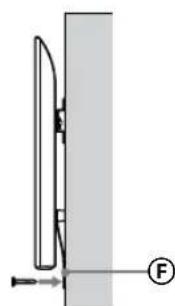

ADVARSEL

Væggen, som TV'et skal monteres på, skal som minimum kunne klare en belastning på fire gange TV'ets vægt (Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning.). - Kontroller bæreevnen for den væg, som TV'et skal hænges op på. Du kan eventuelt forstærke væggen.

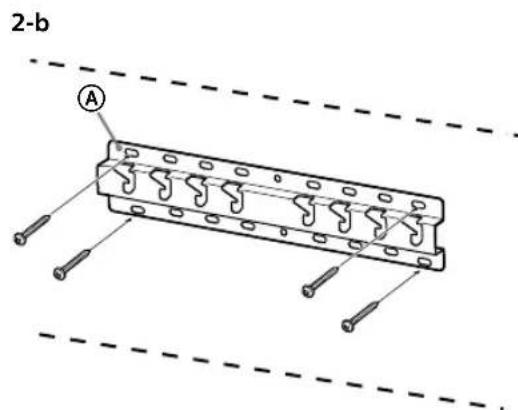

Montering af basen på væggen

• Brug mindst fire skruer med en diameter på 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
• Monter basen (20) A horisontalt på væggen.

Gør klar til montering af TV'et

Der henvises til installationsvejledningen for installation af fod.

KD-75XG80□□

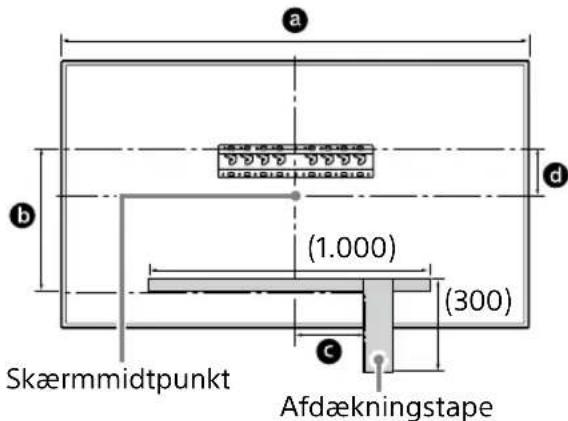

1 Markér installationsstedet på væggen.

• Brug afdækningstape osv. (medfølger ikke) til at markere TV'ets placering i nærheden af basen eller baseadapteren. Se nedenstående tabel.

Enhed: mm

Modelnavn	Længde til markering			Mål for skærmidtpunkt
	a	b	c	d
KD-75XG80□□	1.686	564	150	202

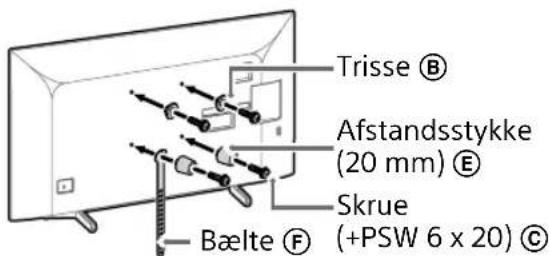

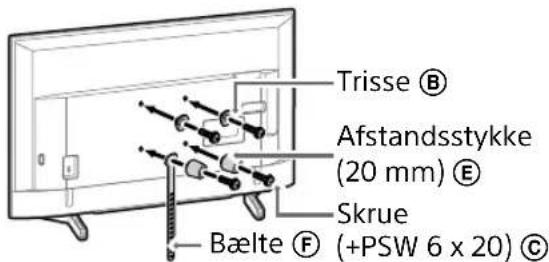

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Følger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.

Bemærk

• Fastgør monteringsdelene med skruer. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
• Sørg for at gemme de brugte eller ubrugte dele på et sikkert sted til senere brug. Gem vejledningen til senere brug.

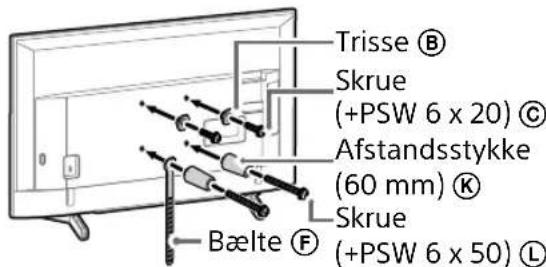

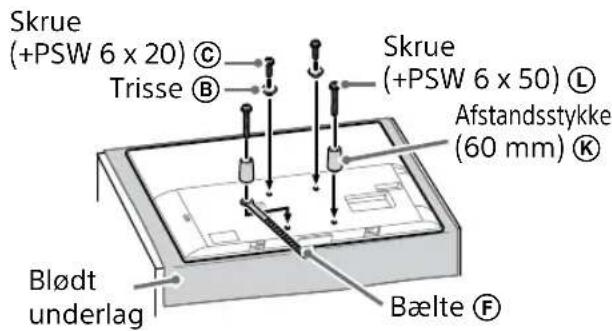

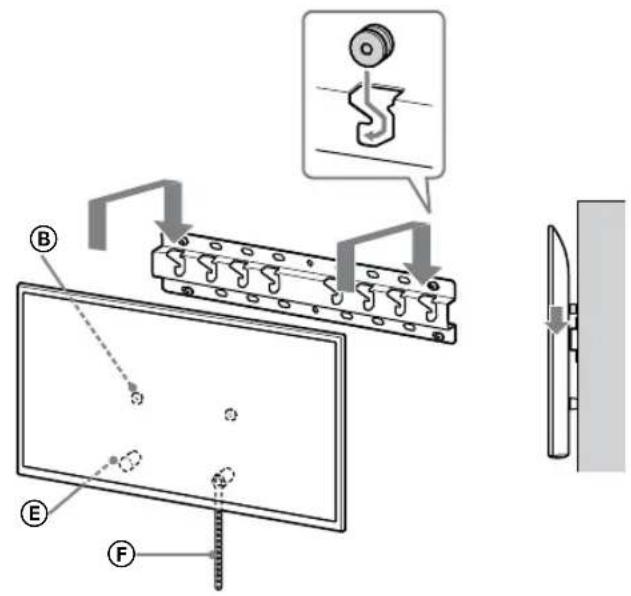

Standardmontering (2-a)

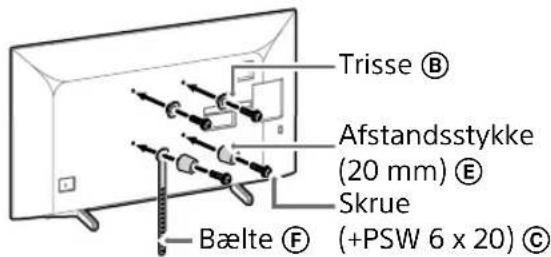

Smal montering (2-b)

Bemærk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger denne monteringstype.

3 Slut de nødvendige kabler til TV'et.

Sørg for at tilslutte kablerne, før du monterer TV'et på væggen. Du kan ikke tilslutte kablerne, når TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemærk

Lad en autoriseret person trække kablerne i væggen. - Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

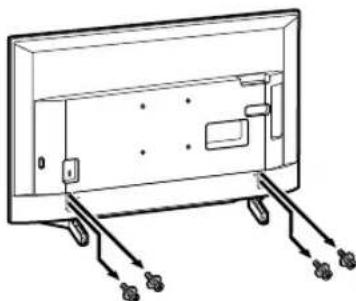

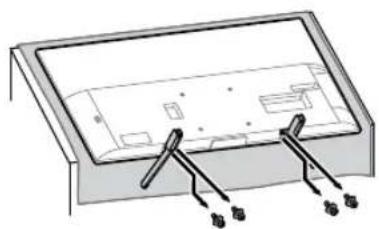

4 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden ad gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

Der kræves tre eller flere personer til at afmontere TV-foden. Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et, da det kan forårsage, at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et. Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et. Vær forsigtig, når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade. Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

KD-65XG81□□/65XG80□□

1 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Følger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.

Bemærk

• Fastgør monteringsdelene med skruer. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}. Sørg for at gemme de brugte eller ubrugte dele på et sikkert sted til senere brug. Gem vejledningen til senere brug.

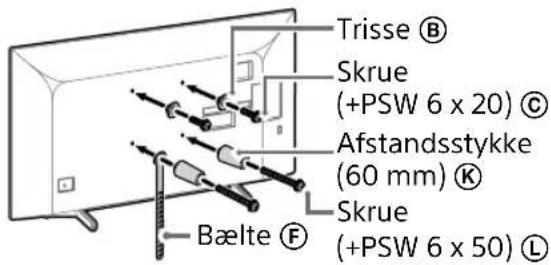

Standardmontering (2-a)

Smal montering (2-b)

Bemærk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger denne monteringstype.

2 Slut de nødvendige kabler til TV'et.

Sørg for at tilslutte kablerne før montering af TV'et på væggen. Du kan ikke tilslutte kablerne, når TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemærk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

3 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden ad gangen. Hold godt fast på TV-foden med begge hænder, mens de andre personer løfter TV'et op.

Gentag foregående trin og fjern den anden side af TV-foden.

Bemærk

Der kræves tre eller flere personer til at afmontere TV-foden. Vær forsigtig og brug ikke unødig kraft ved afmontering af TV-foden fra TV'et, da det kan forårsage, at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade på TV'et. Vær forsigtig ved håndtering af TV-foden for at undgå at beskadige TV'et. Vær forsigtig, når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade. Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

KD-55XG81□□/55XG80□□

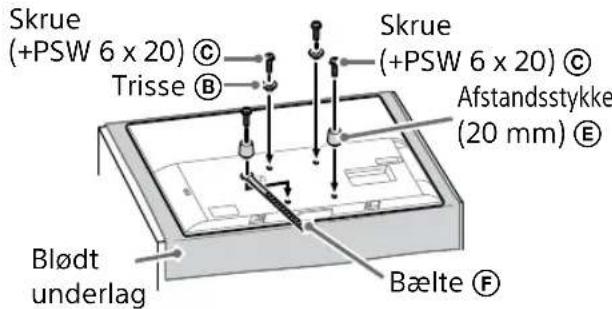

1 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Følger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.

Bemærk

• Fastgør monteringsdelene med skruer. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}. Sørg for at gemme de brugte eller ubrugte dele på et sikkert sted til senere brug. Gem vejledningen til senere brug.

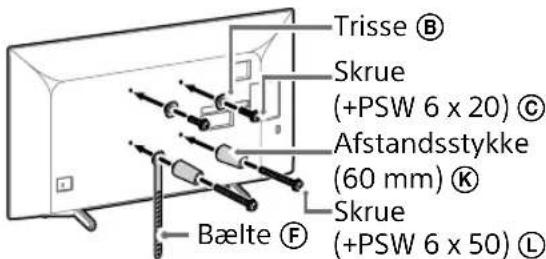

Standardmontering (2-a)

Smal-montering (2-b)

Bemærk

• Du kan bruge nogle af stikkene bag på TV'et, hvis du bruger denne monteringstype.

2 Slut de nødvendige kabler til TV'et.

Sørg for at tilslutte kablerne før montering af TV'et på væggen. Du kan ikke tilslutte kablerne, når TV'et er monteret.

Se den Referencevejledning, der fulgte med TV'et.

Bemærk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

3 Afmonter TV'ets TV-fod.

Bemærk

Vær forsigtig, når du løfter TV'et, når TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade. Vær forsigtig, når du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret på.

KD-49XG81□□/

49XG80□□ / 43XG81□□ /

43XG80□□

1 Afmonter TV'ets TV-fod.

Bemærk

Læg TV'et på et blødt stykke stof, så du ikke beskadiger skærmens forside. Når du monterer dit beslag til vægmontering, må du ikke bruge de skruer, der blev fjernet fra TV-foden. Opbevar den fjernede TV-fod og de tilhørende skruer et sikkert sted - utilgængeligt for børn. Du får brug for delene, hvis TV'et engang skal stå på et bord. TV-foden kan ikke købes særskilt.

ADVARSEL

• Kontroller, at TV'et er placeret lodret, før det tændes. TV'et må ikke tændes, mens LCD-panelet vender nedad, da dette kan medføre et uensartet billede. Hvis TV'ets overflade udsættes for tryk eller stødpåvirkninger, kan TV'et gå i stykker eller beskadiges. Læg TV'et, så skærmen kommer til at ligge på en stabil og plan overflade, og TV-foden hænger ud over kanten af overfladen. Hvis forsiden af TV'et og den nederste del af TV-foden placeres på samme niveau, kan skærmen beskadiges af den ulige vægtfordeling. Når TV-foden afmonteres fra TV'et, skal du holde godt fast i TV-foden med begge hænder.

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Følger med SU-WL450" under "Kontrol af dele" på side 5 for at få oplysninger om monteringsdele.

Bemærk

• Fastgør monteringsdelene med skruer. Hvis der bruges en elektrisk skruetrækker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}. Sørg for at gemme de brugte eller ubrugte dele på et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal montering (2-b)

Bemærk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger denne monteringstype.

3 Slut de nødvendige kabler til TV'et.

Sørg for at tilslutte kablerne før montering af TV'et på væggen. Du kan ikke tilslutte kablerne, når TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemærk

Lad en autoriseret person trække kablerne i væggen. - Saml forbindelseskablerne i et bundt for at undgå at træde på dem inden vægmontering.

DK

Vægmontering af TV'et

KD-75XG80□□

1 Løft TV'et.

For placering af trisserne på basen eller baseadapteren, se oversigten i trin 3 i "Find en placering" på side 7. - Sørg for, at bagsiden af TV'et berører basen eller baseadapteren, når du holder TV'et.

Bemærk

Vær meget forsigtig, når TV'et installeres på væggen, især for den person, der støtter TV'et nedenunder, da TV'et kan falde og forårsage alvorlig kropsskade eller endda dødsfald.

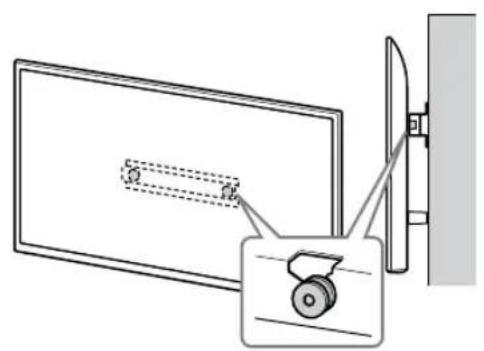

Lad forsigtigt TV'et glide ned og hæng trisserne B, som er fastgjort bag på TV'et, til basen eller baseadapteren, og bemærk hullernes form. - Efter montering af TV'et på væggen kontrolleres, at trisserne B er fastgjort korrekt i basen eller i baseadapteren. - Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

Når du har installeret TV'et på væggen, skal du fjerne afdækningstapen osv. fra væggen.

ADVARSEL

• Fastgør bæltet F ordentligt til væggen.

• Brug en skrue med en diameter på 5 mm eller tilsvarende (medfølger ikke).

Bemærk

• Prøv forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet (F) skal sikres ordentligt igen.

KD-65XG81□□/

65XG80□□ / 55XG81□□ /

55XG80□□ / 49XG81□□ /

49XG80□□ / 43XG81□□ /

43XG80□□

1 Løft TV'et.

For placering af trisserne B på basen eller baseadapteren, se oversigten i trin 3 i "Find en placering" på side 7. - Sørg for, at bagsiden af TV'et berører basen eller baseadapteren, når du holder TV'et.

Bemærk

Lad forsigtigt TV'et glide ned og hæng trisserne B, som er fastgjort bag på TV'et, til basen eller baseadapteren, og bemærk hullernes form. - Efter montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren. - Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

2-a

2-b

↓

↓

DK

ADVARSEL

• Fastgør bæltet F ordentligt til væggen.

• Brug en skrue med en diameter på 5 mm, eller tilsvarende (medfølger).

Bemærk

• Prøv forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet (F) skal sikres ordentligt igen.

Kontroller monteringen

• Trisserne ⑧ skal hænge ordentligt i basen eller i baseadapteren.
• Ledningen og kablet må ikke snoes eller klemmes. Bæltet (F) skal være stramt uden at hænge.

ADVARSEL

• Forkert placering af strømkablet osv. kan medføre brande eller give elektrisk stød, hvis der opstår en kortslutning. Kontroller, at monteringen er sikker.

Flere oplysninger

Hvis TV'et skal afmonteres, udføres monteringsproceduren i omvendt rækkefølge.

ADVARSEL

Sørg for, at der er mindst to personer (tre eller flere personer til TV på 75 tommer og derover) til at holde TV'et, når det afmonteres.

Specifikationer

Mål: (ca.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100

h1: 20 (monteringsmetode 2-b)

h2: 60 (monteringsmetode 2-a)

Vægt (kun base): (ca.) [kg]

0,8

Design og specifikationer kan ændres uden varsel.

Hvis følgende forholdsregler ikke følges, kan personskade eller skade på ejendom opstå.

Undgå at håndtere produktet med ekstrem kraft under rengøring eller vedligeholdelse.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade eller skade på TV'et.

Hvis du ikke gør dette, kan TV'et falde ned og forårsage personskade.

Undgå at klemme strømledningen eller forbindelsesledningen.

Hvis strømledningen eller forbindelsesledningen bliver klemt mellem enheden og væggen, eller bliver bøjet eller vredet med magt, kan de interne ledere blive eksponeret og forårsage en kortslutning eller et elektrisk brud. Dette kan forårsage brand eller elektrisk stød.

3 Tilslut den eller de nødvendige kabler til TV'et.

Sørg for, at kablerne tilsluttes, før du installerer TV'et på væggen. Du kan ikke tilslutte kablerne, når TV'et er installeret. Se referencevejledningen, der følger med TV'et.

Bemærk

Overlad kabelføringen i væggen til en autoriseret installatør. Før vægmontering bør du samle tilslutningskablerne for at undgå at trække på dem.

Sørg for at kablene kobles til før du installerer TV-en på veggen. Du kan ikke koble til kablene når TV-en er installert. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelføring inne i veggen til en lisensiert entreprenør. For veggmontering bør du samle sammen tilkoblingskablene for å hindre at du tråkker på dem.

2 Koble de(n) nødvendige kabelen(e) til TV-en.

Sørg for at kablene kobles til før du installerer TV-en på veggen. Du kan ikke koble til kablene når TV-en er installert. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelføring inne i veggen til en lisensiert entreprenør. For veggmontering bør du samle sammen tilkoblingskablene for å hindre at du tråkker på dem.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sørg for at kablene kobles til før du installerer TV-en på veggen. Du kan ikke koble til kablene når TV-en er installert. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelføring inne i veggen til en lisensiert entreprenør. For veggmontering bør du samle sammen tilkoblingskablene for å hindre at du tråkker på dem.

• Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med).

Merknad

• Hold TV-en godt fast med begge hender.

2 Installer TV-en på sokkelen eller sokkeladapteren.

• Bruk en skrue med 5 mm diameter eller tilsvarende (følger ikke med).

Merknad
