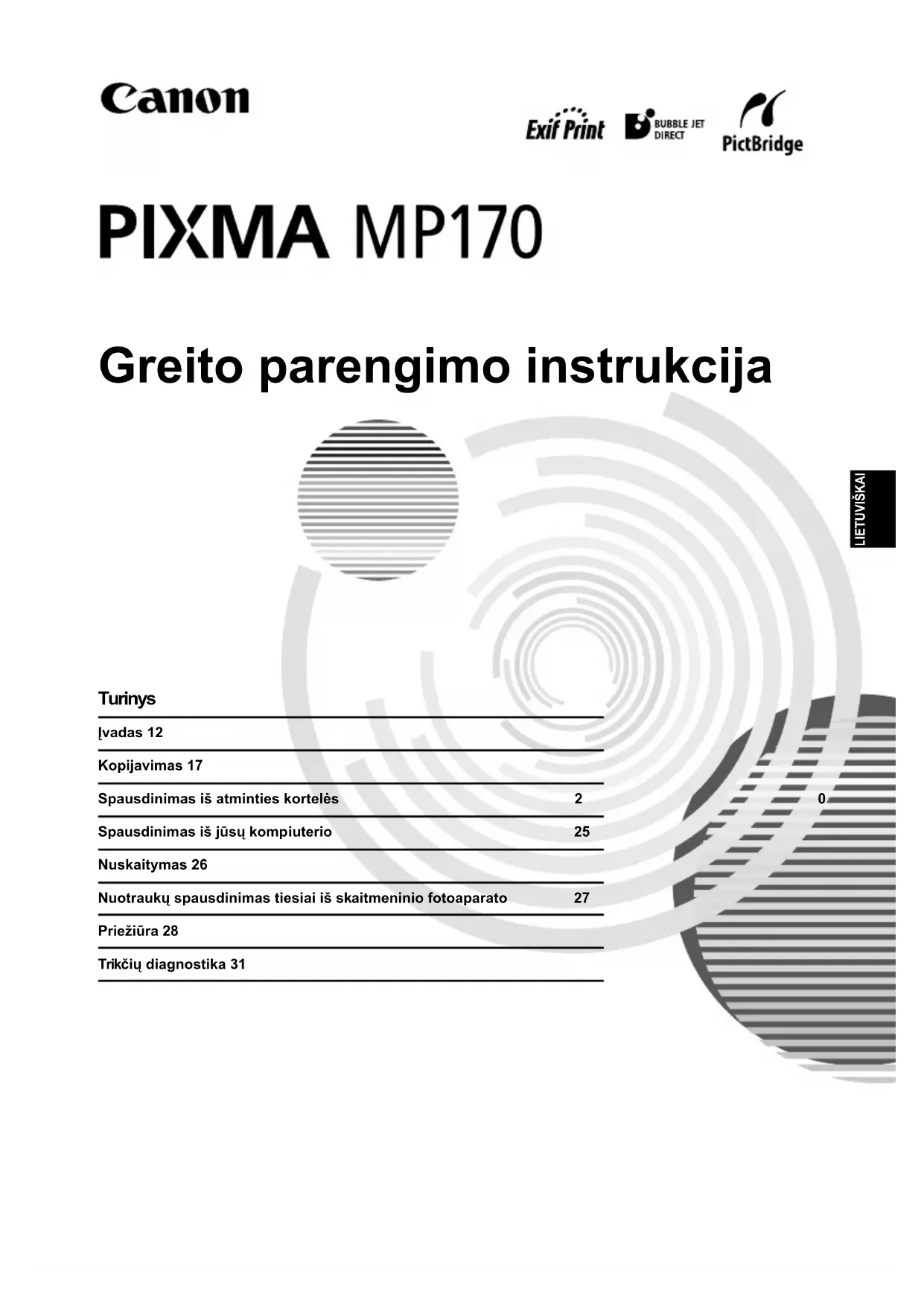

NAUDOJIMO INSTRUKCIJA Pixma MP170 CANON

Ivadas 12
Kopijavimas 17

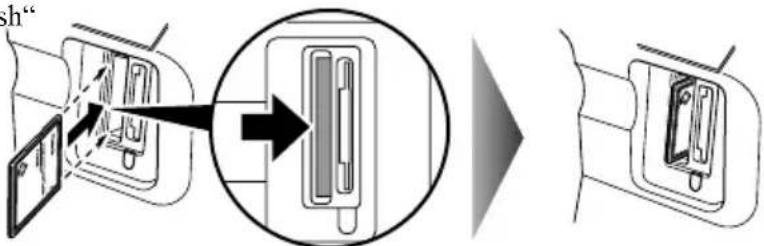

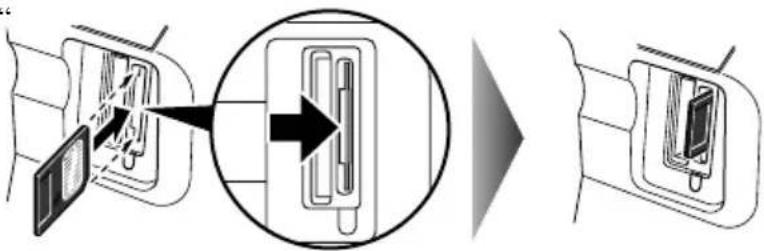

Spausdinimas iš atminties kortelės	2
Spausdinimas iš jūsų kompiuterio	25
Nuskaitymas 26
Nuotraukų spausdinimas tiesiai iš skaitmeninio fotoaparato	27
Priežiūra 28
Trikčių diagnostika 31

▶ lrenginio paruošimas

Irenginio išpakavimas

Patikrinkite, ar pakuotėje yra visos dalys, pavaizduotos ant pakuotės.

SVARBU

• Nejunkite USB kabelio, kol nejdiegsite programinės įrangos.
• Spausdintuvo kabelio komplekte nėra. USB kabelį turite nusipirkti (trumpesnį negu 3 m), kad prijungtumėte savo įrenginį prie kompiuterio.

1 IJUNKITE irengini.

• Galima nustatyti tik kai kurių šalių kalbas.
• Jei pasirinkote ne tą kalbą, skaitykite Vartotojo instrukcija.

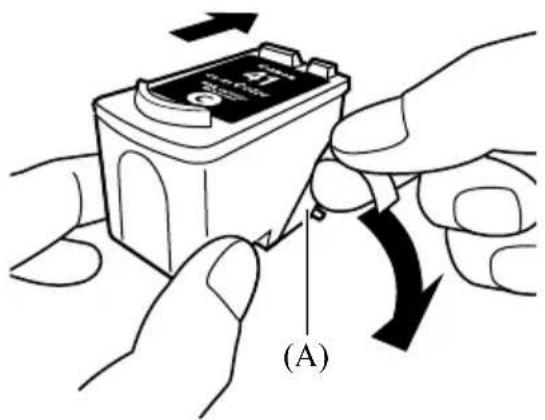

2 Paruoškite „FINE“ spausdinimo kasetes (rašalo kasetes).

• Jei skenavimo įtaisas (spausdintuvo dangtis) paliekamas atidarytas ilgiau negu 10 minučių, „FINE“ spausdinimo kasetės laikiklis pasislenka i dešinę. Uždarykite ir vėl atidarykite skenavimo įtaisą (spausdintuvo dangtį), kad laikiklis sugrižtu i viduri.
• Jau nuplėstos apsauginės juostelės neklijuokite dar kartą.

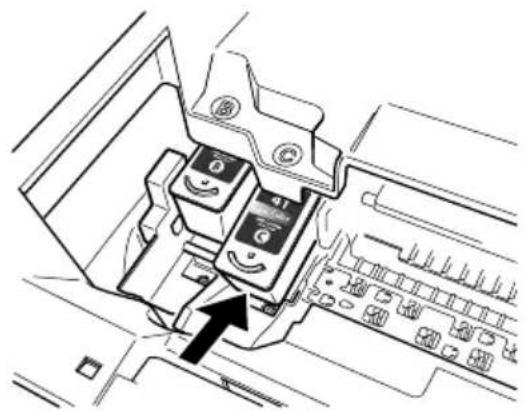

3 Idėkite „FINE“ spausdinimo kasetę.

• Visas „FINE“ spausdinimo kasetes reikia dėti pagal etiketėje nurodytą eilės tvarką. Nejdėjus visų „FINE“ spausdinimo kasečių, įrenginiu negalima naudotis.
• Saugumo sumetimais „FINE“ spausdinimo kasetes laikykite vaikams nepasiekiamoje vietoje.
• Nekratykite ir nenumeskite „FINE“ spausdinimo kasetės, nes gali ištekėti rašalo ir sutepti jūsų drabužius ar rankas.
• Netinkamai ïdėjus „FINE“ spausdinimo kasetę, įspėjimo lemputė dega oranžine spalva. Atidarykite skenavimo įtaisą (spausdintuvo dangti) ir patikrinkite, ar visos „FINE“ spausdinimo kasetės ïdėtos etiketėje nurodyta eilės tvarka.

▶ Programinės įrangos diegimas

Pasirinkite „Easy Install“ (Paprastasis diegimas), kad ïdiegtumėte taikomąsias programas, Elektroninė instrukcija ir MP tvarkykles. Pasirinkite „Custom Install“ (Vartotojo diegimas), kad nustatytumėte norimas ïdiegti pasirinktis.

SVARBU

- Laikinai sulaikykite visas užkardos programas, uždarykite veikiančias taikomąsias programas, taip pat antivirusines. Kompiuterio apsaugos programas vėl galima paleisti įdiegus programinę įrangą.

Spausdintuvo tvarkyklės diegimas – „Windows“

• Jei jūsų kompiuteryje įdiegta ankstesnė „MultiPASS Suite“ programinė įranga, prieš įdiegdami naują versiją, pašalinkite senają. Instrukcijos apie šalinimą pateiktos „MultiPASS Suite“ versijos vadovuose.
• Norėdami įdiegti šią programinę įrangą operacinėje sistemoje „Windows XP“ arba „Windows 2000“, privalote prisijungti kaip administratorius arba turėti administravimo privilegijas.

• Jei pasirodo šis langas, vadinasi, prijungtas USB kabelis. Atlikite toliau nurodytus veiksmus.

• Atjunkite USB kabeli.

• Spustelėkite [Cancel] (Atšaukti).

- Nejunkite vartotojų diegimo metu.

Spausdintuvo tvarkyklès diegimas – „Macintosh“

• Nejunkite irenginio prie „Mac OS 9“ arba „Mac OS X Classic“ aplinku, kadangi jos nepalaikomos.
• Iveskite administratoriaus paskyros vardą ir slaptażodį.

Atlikite toliau aprašytus veiksmus, kad tvarkyklė būtų tinkamai įdiegta:

1. Iš [Go] (Pereiti) meniu pasirinkite [Applications] (Taikomosios programos).
2. Du kartus spustelėkite [Utilities] (Naudmenu) aplanka, paskui – [Printer Setup Utility] (Spausdintuvo sąrankos naudmenos) ([Print Center] (Spausdinimo centro), naudojantis „Mac OS X v.10.2.x“) ženkliuka.

Jei spausdintuvas rodomas [Printer List] (Spausdintuvų sąraše), vadinasi, spausdintuvo tvarkyklė įdiegta.

Jei [Printer List] (Spausdintuvų sąraše) spausdintuvas nerodomas, [Printer List] (Spausdintuvų sąraše) spustelėkite [Add] (Pridėti) ir išskleidžiamajame meniu pasirinkite [USB] (USB). Iš [Product] (Gaminys) pasirinkite [MP170], tada spustelėkite [Add] (Pridėti).

Jungiantis iš „Mac OS X v.10.3.3“ arba senesnės versijos:

iš naujo paleidus prie irenginio prijungta kompiuteri, irenginys gali būti neaptiktas. Kad taip nenutiktu, ištraukite ir vėl įkiškite USB kabelį arba išjunkite ir vėl įjunkite irengini.

Garantinių įsipareigojimų ribojimas

Canon Inc. ïdėmiai peržiūrėjo šią instrukciją siekiant užtikrinti, kad ji būtų patogi naudoti su Canon MP170 serijos aparatu. Visi šioje instrukcijoje ir visose kitose instrukcijose arba susijusiuose dokumentuose pateikti teiginiai, techninė informacija ir rekomendacijos laikomos patikimomis, bet dėl tikslumo arba užbaigtumo neteikiama jokių garantijų ir nėra tokių tikslų, taip pat nereikėtų suprasti, kad tokių tikslų yra dėl aprašytųjų gaminių. Techniniai duomenys gali būti pakeisti be įspėjimo.

energy Exif Print

Būdama programos ENERGY STAR® partnere, Canon Inc. užtikrina, kad šis gaminys atitinka programos ENERGY STAR® nurodymus dėl ekonomiško energijos vartojimo.

Šis aparatas suderintas su standartu Exif 2.21 (taip pat vadinamas „Exif Print“). Exif Print - tai standartas, skirtas užtikrinti geresnei komunikacijai tarp skaitmeninių fotoaparatų ir spausdintuvų. Prijungus su Exif Print standartu suderintą skaitmeninių fotoaparatą, analizuojami papildomi atvaizdų duomenys, kuriuos fotoaparatas užfiksavo fotografavimo metu, atvaizdai optimizuojami ir išspausdinami itin aukštos kokybės atspaudai.

Pastabos apie prekių ženklus

• „Windows“ yra Microsoft Corporation prekės ženklas, registruotas Jungtinėse Valstijose ir kitose šalyse.
• „Macintosh“ ir „Mac“ yra bendrovės „Apple Computer, Inc.“ prekių ženklai, registruoti JAV ir kitose šalyse.
• „CompactFlash“ yra SanDisk Corporation registruotasis prekės ženklas.
• „MEMORY STIČK“ ir „Memory Stick DUO™“ yra Sony Corporation registruotieji prekių ženklai.
• „SmartMedia“ yra Toshiba Corporation registruotasis prekės ženklas.
• MultiMediaCard™ yra asociacijos MultiMediaCard prekinis ženklas.
• xD-Picture Card™ yra korporacijos Fuji Photo Film prekinis ženklas.
• „SD“, „miniSD“ ir „SD Secure Digital“ yra SD Association prekių ženklai.

© CANON INC., 2005

Visos teisės saugomos. Draudžiama perduoti ar kopijuoti bet kokiu būdu bet kurią šio leidinio dalį be atskiro raštiško bendrovės „Canon Inc.“ leidimo.

▶ Pateiktų gaminio dokumentų naudojimas

Pirmiausia perskaitykite ši lapą.

Šiame lape yra nurodymai, kaip nustatyti ir paruošti jūsų aparatą naudoti. Atlikite visus šiame lape nurodytus veiksmus prieš pradėdami naudoti savo aparatą.

Greito parengimo instrukcija (šis vadovas):

Skaitykite ši vadovą, kai pradėsite naudoti savo aparatą.

Ivykdžius Uzstādīđanas instrukcijas, rekomenduojame skaityti ši vadovą, kad glaustai susipažintumėte su visomis pagrindinėmis funkcijomis, kurias gali atlikti jūsų aparatas.

Vartotojo instrukcija (Elektroninė instrukcija):

Šis vadovas yra pateiktas ïdiegimo kompaktiniame diske.

Šiame vadove rasite informacijos, kaip spausdinti iš kompiuterio, kaip tiesiogiai spausdinti nuotraukas iš skaitmeninio fotoaparato ir kopijuoti. Šiame vadove galite ieškoti išsamesnių nurodymų, kurių nėra Greito parengimo instrukcija, arba jei norite daugiau sužinoti apie išplėstines funkcijas.

Spausdintuvo tvarkyklės vadovas / Nuskaitymo vadovas (Elektroninė instrukcija):

Šis vadovas yra pateiktas įdiegimo kompaktiniame diske.

Šiame vadove galite ieškoti išsamių nurodymų, kaip spausdinti ar nuskaityti iš jūsų kompiuterio. Šiame vadove yra išsamiai aprašytos funkcijų ypatybės bei būdai, kaip naudotis MP tvarkyklėmis ir MP navigatoriumi.

Nuotrauku programos vadovas (Elektroninė instrukcija):

Šis vadovas yra pateiktas įdiegimo kompaktiniame diske.

Šiame vadove yra aprašyta taikomoji programinė įranga, esanti įdiegimo kompaktiniame diske, pavyzdžiui, programos „Easy-PhotoPrint“ ir „Easy-WebPrint“, yra nurodymai, kaip nuskaityti duomenis, įvairūs spausdinimo būdai ir informacija apie funkcijas.

Elektroninės instrukcijos gali nebūti diegiamos, tai priklauso nuo šalies, kurioje įsigijote gamini. Jei elektroninės instrukcijos nebuvo įdiegtos, nukopijuokite jas iš įdiegimo kompaktinio disko aplanko „Vadovas“ į savo kompiuterio standuji diską.

▶ PC Elektroninių instrukciju įdiegimo kompaktiniame diske peržiūra

Elektronines instrukcijas galite idiegti naudodamiesi idiegimo kompaktiniu disku.

• Pasirinkite „Paprastas ïdiegimas“, kad ïdiegtumėte elektronines instrukcijas kartu su spausdintuvo tvarkykle bei taikomosiomis programomis.
• Pasirinkite „On-screen manual“ (elektroninės instrukcijos) iš „Vartotojo pasirinktas įdiegimas“ ir įdiekite elektronines instrukcijas. Jeigu neįdiegėte arba pašalinote elektronines instrukcijas, jas įdiegti galima vienu iš šių būdu.
• Elektroninės instrukcijos darbo pradžios piktograma atsiranda ant jūsų darbalaukio įdiegus programinę įrangą su programa „Paprastas įdiegimas“.
• Dukart spustelėkite piktogramą, tuomet pasirodžiusiame meniu spustelėkite kiekvienos norimos atidaryti instrukcijos pavadinimą.

HTML rinkmenas peržiūrėti galima įvairiomis interneto naršyklėmis, todėl tas pats tekstas ir vaizdai gali atrodyti skirtingai, tai priklauso nuo jūsų naudojamos naršyklės. HTML instrukcijos buvo sukurtos remiantis prielaida, kad jos bus peržiūrimos pagal nurodytas sąlygas:

„Windows“:

• Naršyklé „Windows HTML Help Viewer“
• Pastaba: turi būti įdiegta „Microsoft Internet Explorer 5.0“ arba vėlesnė versija.
• Gali atsitikti taip, kad elektroninės instrukcijos nebus matyti kaip derėtu, tai priklauso nuo operacinės sistemos arba „Internet Explorer“ versijos. Patariame jums kartkartėmis atnaujinti savo sistemą, naudojantis „Windows Update“.

„Macintosh“:

• Naršyklé „Help Viewer“
• Pastaba: gali atsitikti taip, kad elektroninės instrukcijos nebus matyti kaip derėtų, tai priklauso nuo jūsų kompiuterio operacinės sistemos. Patariame jums kartkartėmis atnaujinti savo sistemą.

▶ Dokumento skaitymas

Šiame vadove naudojami simboliai

A DÉMESIO

Žymi įspėjimą, susijusi su veiksmais, dėl kurių galima sužeisti žmones ar sugadinti turtą, jei bus atliekami netinkamai. Kad saugiai naudotumėtės aparatu, visuomet atkreipkite dėmesį i šiuos įspėjimus.

SVARBU

Atkreipia dėmesį į darbinius įspėjimus ir apribojimus. Būtinai perskaitykite šiuos punktus, kad galėtumėte tinkamai naudotis įrenginiu ir nesugadintumėte jo.

Atkreipia dėmesį i darbinius arba papildomus paaiškinimus. Juos perskaityti primygtinai rekomenduojame.

Apibūdina aparata, kai jis prijungtas prie kompiuterio.

Skaitykite, kai aparatas yra prijungtas prie kompiuterio su operacine sistema „Windows“.

Skaitykite, kai aparatas yra prijungtas prie sistemos „Macintosh“.

● (Operacijos šakos pavadinimas)

Naudojamas operacijai, kurią galima atlikti šakinémis procedūromis.

1. (Operacijos šaka-veiksmas)

Naudojama kickvienai operacijai paaiškinti šakinėje procedūroje.

Šiame vadove naudojami mygtukai

[mygtuko pavadinimas] Tekstas šiuose skliausteliuose nurodo mygtuką, esanti aparato valdymo skydelyje ar elementą kompiuteryje, kuriuo atliekami veiksmai. Pavyzdys: [Spalvotai]

Tekstas šiuose skliaustuose reiškia pranešimą ar pasirenkamą meniu elementą, pasirodanti skystuju kristalų ekrane. Pavyzdys: (PHOTO PAPER PRO), (IŠJUNGTA).

Šiame vadove vartojami terminai

aparatas Bendrasis terminas, kuris yra vartojamas MP170 žymėti.

numatytasis Parametras, kuris lieka galioti, jei jo nepakeisite.

dokumentas Originalüs popieriaus lapai, knygos lapai, aparatu kopijuojamos ar nuskaitomos fotografijos.

popierius Tai popierius, ant kurio aparatas gali spausdinti.

▶ Saugos priemonės

Prašome perskaityti šioje instrukcijoje pateiktus saugumą užtikrinančius perspėjimus ir nurodymus, kad saugiai naudotumėtės aparatu. Jokiu būdu nemėginkite naudotis aparatu taip, kaip neaprašyta šioje instrukcijoje. Išsamesnės informacijos apie saugą ieškokite Vartotojo instrukcija.

⚠️ ISPĖJIMAS

Jei nepaisysite šių perspėjimų, gali nutrenkti elektros srovė, gali kilti gaisras arba gali sugesti aparatas.

- Instaliavimo vieta

- Nestatykite aparato prie degiujų medžiagų, pavyzdžiui, alkoholio arba skiediklių.

- Maitinimo šaltinis

• Niekada nemėginkite drėgnomis rankomis įjungti aparato i maitinimo šaltini arba išjungti iš maitinimo šaltinio.
• Visada pilnai ikiškite maitinimo laido kištuką i elektros tinklo lizdą.
• Niekada nepažeiskite, nemodifikuokite, netempkite ir per smarkiai nelenkite maitinimo laido. Nedėkite ant maitinimo laido sunkių daiktų.
• Niekada nejunkite aparato i elektros tinklo lizda, i kurį įjungti ir kiti elektros įrenginiai (į ilgintuvą, 2 arba 3 jungčių adapterį ir kt.).
• Niekada nesinaudokite aparatu, jei maitinimo laidas susisukęs arba susimazgęs.
• Jei prie aparato pastebėjote dūmus, užuodėte neiprastus kvapus arba išgirdote keistą triukšmą, iškart išjunkite aparatą iš elektros tinklo lizdo ir kreipkitės i vietos igaliotajį Canon atstovą arba Canon pagalbos liniją.

Jei naudositės aparatu tokiomis sąlygomis, gali kilti gaisras arba gali nutrenkti elektros srovė.

- Periodiškai išjunkite aparatą iš elektros tinklo lizdo ir sausa šluoste nuvalykite dulkes arba nešvarumus, susikaupusius ant kištuko ir elektros tinklo lizdo.

Jei aparatas stovi patalpoje, kurioje daug dulkių, dūmų arba labai drėgna, ant kištuko nusėdusios dulkės absorbuos drėgmę ir dėl to gali įvykti trumpas jungimasis ir kilti gaisras.

Priežiūra

• Aparatą valykite drėgna šluoste. Nickada nenaudokite degiųjų tirpiklių, pavyzdžiui, alkoholio, benzeno arba skiediklių. Jei degiosios medžiagos aparato viduje susilies su dalimis, kuriomis teka elektros srovė, gali kilti gaisras arba gali nutrenkti elektros srovė.
• Prieš valydami aparata, jį išjunkite ir ištraukite maitinimo laidą iš elektros tinklo lizdo. Jei NEIŠJUNGTUMĖTE arba valydami netyčia ĮJUNGTUMĖTE, galite susižaloti arba sugadinti įrengini.

- Darbas su aparatu

- Nebandykite patys ardyti arba modifikuoti aparato. Aparato viduje nėra komponentų, kuriems reikėtų vartotojo aptarnavimo.

Aparate yra komponentų, kuriais teka srovė. Niekada neatlikite šioje instrukcijoje neaprašytų priežiūros veiksmų. Jei neteisingai atliksite priežiūros veiksmus, galite sugadinti aparatą arba gali kilti gaisras arba trenkti elektros srovė.

- Prie aparato nenaudokite degių aerozolių purškiklių.

Jei purškalai aparato viduje susilies su dalimis, kuriomis teka elektros srovė, gali kilti gaisras arba gali nutrenkti elektros srovė.

- Kitos pastabos

• Šis aparatas sukuria silpną magnetini lauką. Jei naudojate širdies stimuliatorių ir pajuntate ką nors nejprasta, pasitraukite nuo aparato ir kreipkitės i gydytoją.
• Statydami įrenginį šalia elektros prietaisų su fluorescencinės šviesos šaltiniu, patraukite aparatą nuo tokių prietaisų bent per 15 cm. Jei pastatysite aparatą prie jų, aparatas gali blogai veikti dėl fluorescentinės šviesos keliamų trikdžių.
• Norėdami išjungti aparatą, paspauskite [ON/OFF] ir pažiūrėkite, kad užgestų Įspėjimo lemputė. Jei iš elektros lizdo ištrauksite kabelį degant įspėjamajai lemputei, spausdinimo kasetė „FINE“ liks neapsaugota ir greičiausiai vėliau negalėsite spausdinti.

DÉMESIO

Jei nepaisysite šių perspėjimų, galite susižeisti arba gali sugesti aparatas.

- Instaliavimo vieta

• Pastatykite aparatą ant lygaus, stabilaus, nevibruojančio paviršiaus, kuris išlaiko aparato svori.
• Nepastatykite aparato labai drėgnoje arba dulkėtoje patalpoje, tiesioginiuose saulės spinduliuose, lauke arba arti karščio šaltinio. Jei pastatysite tokioje vietoje, gali kilti gaisras arba gali nutrenkti elektros srovė. Kad būtų išvengta gaisro ir elektros smūgio, aparata statykite vietoje, kurios aplinkos temperatūra yra nuo 5°C iki 35°C (41°F iki 95°F), o drėgnumas nuo 10% iki 90% (be kondensacijos).
• Nepastatykite aparato ant storo kilimo ar užtiesalo. Jei i aparatą pateks siūlų arba dulkių, gali kilti gaisras.

● Maitinimo šaltinis

• Negalima ištraukti maitinimo laido kištuko traukiant už laido.
  Traukdami už laido galite pažeisti laidą ir gali kilti gaisras arba gali nutrenkti elektros srovė.
• Nenaudokite ilgintuvo, nes gali kilti gaisras arba gali nutrenkti elektros srove.
• Užtikrinkite, kad elektros tinklo lizdas niekada nebūtu apkrautas, kad prireikus galėtumėte lengvai ištraukti maitinimo laidą. Priešingu atveju negalėsite ištraukti maitinimo laido įvykus avariniam atvejui.
• Nickada nenaudokite maitinimo šaltinio, kuris skiriasi nuo nurodyto maitinimo šaltinio toje šalyje, kurioje pirkote aparata, nes gali kilti gaisras arba trenkti elektros srovė. Šiam aparatui reikalingas toks maitinimo šaltinis:
  110-127 V AC, 50/60 Hz arba 200-240 V AC, 50/60 Hz (priklausomai nuo vietinių reikalavimų elektros srovės šaltiniui)
• Elektros tinklo lizdas turi būti prie aparato ir lengvai pasiekiamas.

- Darbas su aparatu

• Atsargiai uždarykite dokumentų dangtį, kad neprispaustų rankos. Jei būsite neatsargūs, galite susižeisti.
• Kai ant ekspozicinio stiklo skenuosite storas knygas, nespauskite stipriai dokumentų dangčio. Jei spausite stipriai, gali sudužti ekspozicinis stiklas arba sulūžti dokumentų dangtis ir galite susižeisti.
• Norėdami pernešti aparata, neškite jį abiem rankomis.
• Spausdinimo metu nekiškite rankų i aparatą. Aparato viduje dalys juda ir galite susižeisti.
• Neapverskite aparato. Gali ištekėti rašalas ir galite išsitepti drabužius arba aplinkinius daiktus.

- Spausdinimo kasetės „FINE“ (rašalo kasetės)

• Saugumo sumetimais laikykite „FINE“ spausdinimo kasetes (rašalo kasetes) mažiems vaikams nepasiekiamoje vietoje. Jei vaikas nurijo rašalo, iškart kreipkitės į gydytoją.
• Nekratykite „FINE“ spausdinimo kasečių (rašalo kasečių). Gali ištekėti rašalas ir galite išsitepti drabužius arba aplinkinius daiktus.
• Niekuomet nelieskite antgalio ir auksinių gnybtų.

▶ Istatymais numatyti aparato ir atvaizdu naudojimo apribojimai

Istatymais gali būti draudžiama kopijuoti, skenuoti arba spausdinti toliau išvardintus dokumentus arba naudoti tokių dokumentų reprodukcijas. Šis sąrašas nėra baigtinis. Jei kyla abejonių, pasikonsultuokite su įstatymų žinovu.

• Popieriniai pinigai
• Piniginês perlaidos
• Depozitų sertifikatai
• Pašto ženklai (antspauduoti ir neantspauduoti)
• Identifikaciniai ženklai
• Karinės prievolės arba šaukimo dokumentai
• Valstybinių institucijų leidžiami čekiai arba sąskaitos

• Motorizuotų transporto priemonių registracijos liudijimai

• Kelionių čekiai

• Maisto antspaudai
• Pasai
• Imigraciniai dokumentai
• Vidiniai žyminiai ženklai (galiojantys ir negaliojantys)
• Obligacijos ir kiti skolos sertifikatai
• Vertybiniai popieriai
• Autorinėmis teisėmis apsaugoti darbai ir meno kūriniai, neįsigijus autorinių teisių savininko leidimo

▶ Jūsų aparato ypatybės

Dëkojame, kad ïsigijote „Canon MP170“. Toliau nurodytos funkcijos yra ïdiegtos ï jūsų aparatą – ï vieną paprastai naudojamą ïrengini:

Stalinisfotospausdintuvas	Be kompiuterio spausdina fotografiju kokybės nuotraukas išskaitmeninio aparato ar atminties kortelės.
Kopijuoklis	Daro spalvotas ir nespalvotas kopijas. Be to, kopijuoja naudodamas pažangias kopijavimo funkcijas.
PC Spausdintuvas	Spausdina fotografijas, raiškius spalvotus ir aiškius nespalvotus dokumentus iš jūsų kompiuterio.
PC Skaitlys	Nuskaito didelės raiškos vaizdus i jūsų kompiuterį bei juos lengvai apdoroja pridėta programine įranga.

Savo aparatą galite pasirinkti naudoti kaip atskirą kopijuokli ar fotospausdintuvą. Prijunkite aparatą prie kompiuterio ir turėsite visiškai integruotą stalinį spausdintuvą / kopijuokli / skaitli. Kartu su aparatu pateikta programinė įranga įgalina lengvai ir efektyviai atlikti įvairias užduotis iš jūsų kompiuterio.

▶ lrenginio dalys ir jų funkcijos

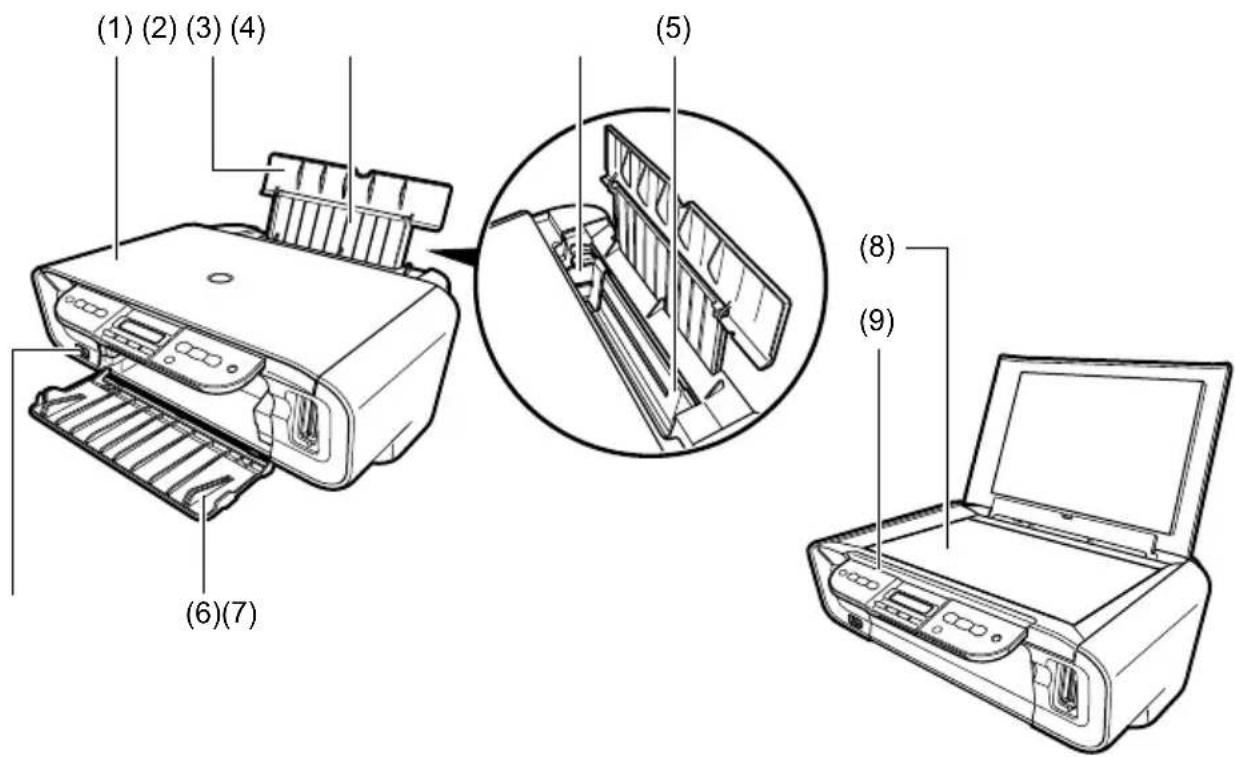

Aparatas

Išorė

(1) (2) (3) (4) (5) (6)(7) (8) (9)

(1) Dokumentų dangtis

Uždengia ekspozicini stikla. Pakelkite ši dangti, kai dėsite dokumentą ant ekspozicinio stiklo.

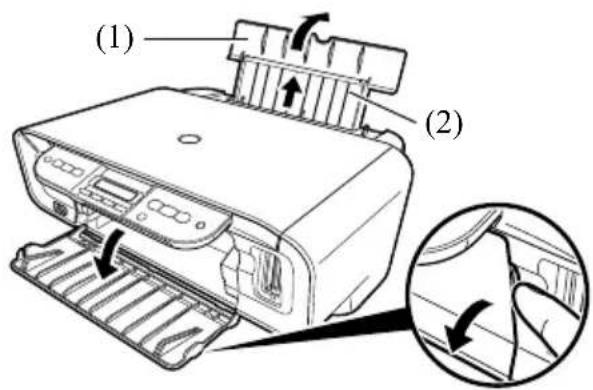

(2) Popieriaus atrama

Palaiko i automatinį lapų tiektuvą įdėtą popierių. Atidarykite ją prieš dėdami popierių.

(3) Popieriaus atramos ilgintuvas

Palaiko i automatini lapu tiektuvą idėta popierių. Ištraukite jį prieš dėdami popierių.

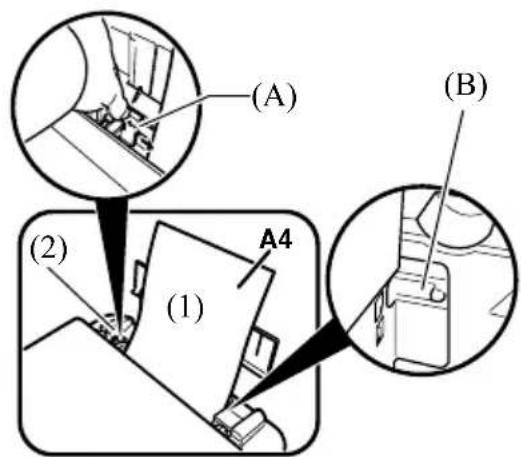

(4) Popieriaus ribotuvas

Popierių dėkite taip, kad kairysis popieriaus kraštas vos prisiliestų prie šio ribotuvo.

(5) Automatinis lapų tiektuvas

Čia dėkite popierių. Popierius paimamas automatiškai, kaskart po vieną lapą.

(6) Atspaudų sudėjimo dėklas

Atspaudai sudedami i ši dēklą. Atidarykite ši dēklą prieš pradėdami kopijuoti ar spausdinti. Kai nenaudojate, laikykite jį uždarytą įrenginyje.

(7) Tiesioginio spausdinimo prievadas

Naudojamas prijungti palaikanti „PictBridge“ ar „Canon Bubble Jet Direct“ jrengini prie šio aparato, kai ticsiogiai spausdinamos nuotraukos iš skaitmeninio aparato.

(8) Ekspozicinis stiklas

Ant jo dedamas apdorotinas dokumentas.

(9) Valdymo skydelis

Rodo aparato darbo būseną. Juo taip pat galima keisti ar patikrinti kiekvienos funkcijos nustatymus. Išsamiau skaitykite 15 puslapyje.

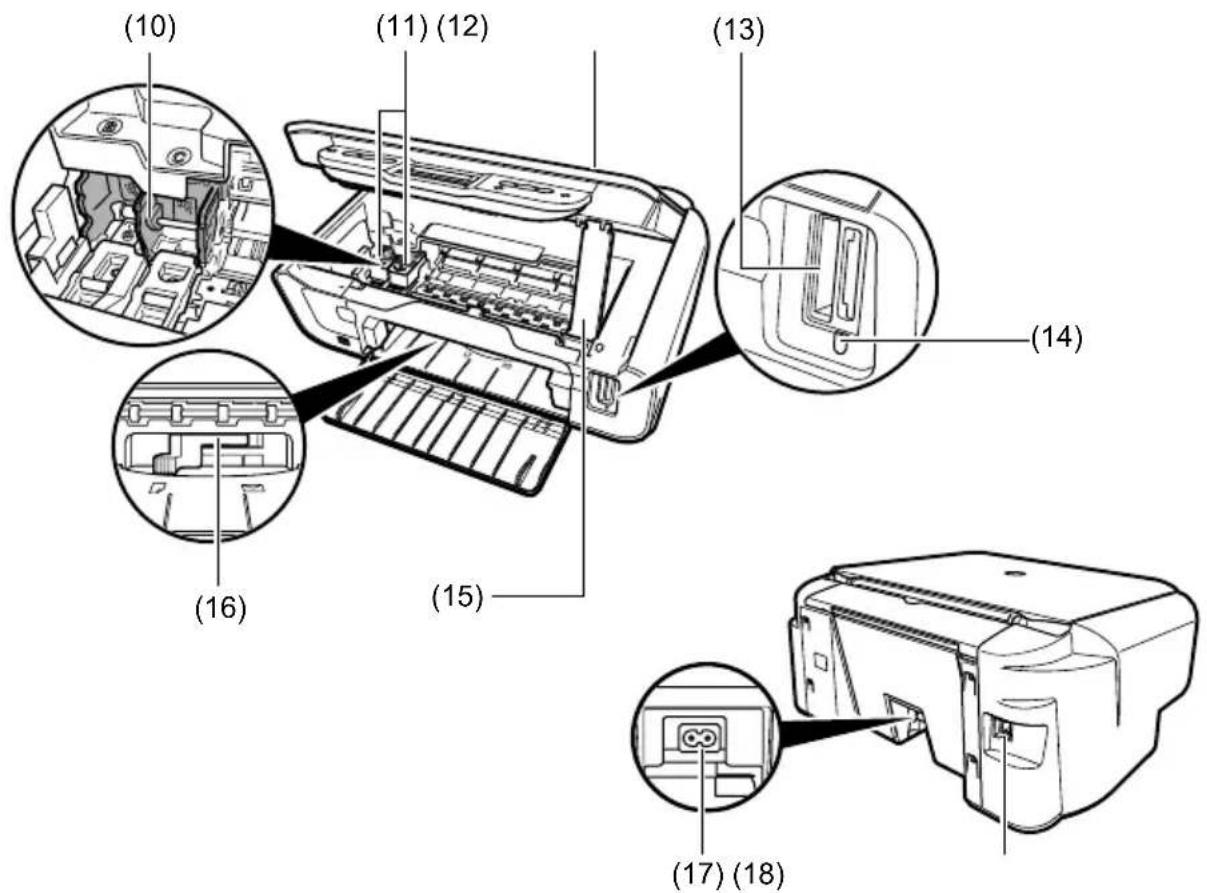

● Užpakalinis vaizdas ir vidus

(10) (11) (12) (13) (14) (15) (16) (17) (18)

(10) Spausdinimo kasetės „FINE“ laikiklis

Idëkite spausdinimo kasetes „FINE“ čia.

(11) Spausdinimo kasetės „FINE“ (rašalo kasetės)

Keičiamos spausdinimo kasetės, kurios yra ir spausdinimo galvutė, ir rašalo talpa kartu.

(12) Skaitlys

Naudojamas dokumentui nuskaityti.

(13) Kortelių lizdai

Idėkite atminties kortelę ar kortelių adapterį su atminties kortele į vieną iš lizdų, kai norite spausdinti nuotraukas. Įrenginyje yra dviejų rūšių kortelių lizdai.

(14) Atminties kortelès lemputè

Užsidega, kai atminties kortelė įkišama į kortelės lizdą. Šis indikatorius mirksi tol, kol įrenginys skaito duomenis iš atminties kortelės.

(15) Skaitlio atrama

Naudojama atidarytam skaitliui atremti.

(16) Popieriaus storio svirtelè

Naudojama tarpui tarp spausdinimo kasetės „FINE“ ir popieriaus, ant kurio spausdinama, reguliuoti.

Naudojamas kompiuteriui su aparatu jungti, kai spausdinama ar nuskaitoma i kompiuteri.

SVARBU

- Kai aparatas spausdina iš kompiuterio arba skenuoja atvaizdus i kompiuteri, arba jei kompiuteris yra miego (sleep) režime arba laukimo (standby) režime, negalima atjungti arba prijungti USB kabelio.

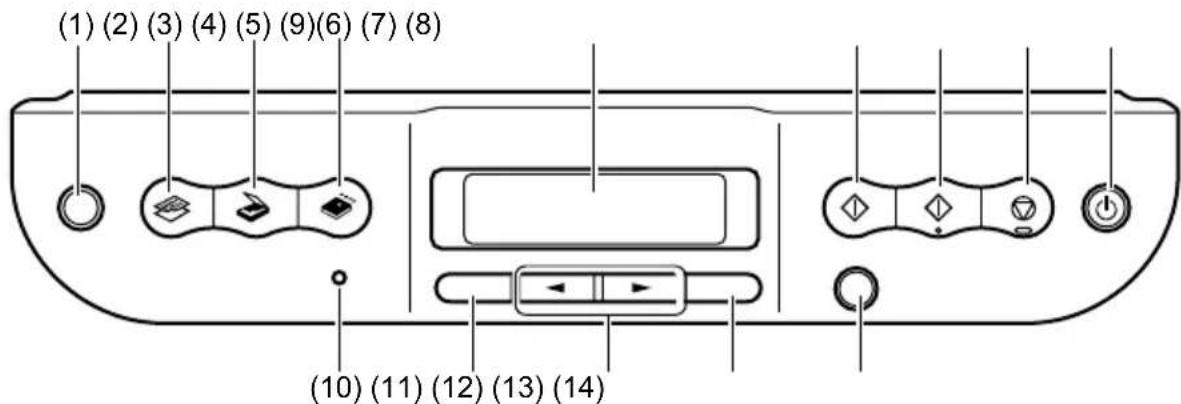

Valdymo skydelis

(1) Mygtukas [Nuotraukų išklotinės lapas]

Perjungia aparata i „Photo Index sheet“ (nuotraukų išklotinės lapo) režimą.

(2) Mygtukas [KOPIJUOTI]

Perjungia aparata i kopijavimo režimą.

(3) Mygtukas [NUSKAITYTI]

Perjungia aparata i nuskaitymo režimą. Šiuo režimu irenginys nuskaito dokumentą i jūsų kompiuterį pagal pasirinktus nustatymus. Tam, kad veiktų šis mygtukas, būtina irengini prijungti prie kompiuterio.

(4) Mygtukas [ATMINTIES KORTELĖ]

Perjungia aparata i darbo su atminties kortelėmis režimą.

(5) LCD (Skystuju kristalu ekranas)

Rodo pranešimus, meniu pasirinkimus ir darbo būseną.

(6) Mygtukas [Juodai]

Ijungiamas nespalvotas kopijavimas.

(7) Mygtukas [Spalvotai]

Pradedamas spalvotas kopijavimas.

(8) Mygtukas [Stop/atkurti]

Atšaukia veiksmus ir gražina aparata i budėjimo režimą.

(9) Mygtukas [IJUNGTI/IŠJUNGTI]

Ijungia arba išjungia aparata. Prieš ijungdami irengini nuleiskite dokumentų dangti.

(10) lspėjimo lemputė

Užsidega įvykus klaidai, pasibaigus popieriui arba rašalui.

(11) Mygtukas [Meniu]

Prieiga prie parametru, kuriais galite reguliuoti aparato darba pagal savo poreikius.

(12) Mygtukai [◀(-)] ir [(+)▶]

Galite pereiti per meniu pasirinktis ir sumažinti ar padidinti kopijų kiekį ar vaizdo rinkmenos numerį.

(13) Mygtukas [GERAI]

Juo pasirenkami arba patvirtinami nustatymai. Be to, ši mygtuką spauskite, kai norite gražinti irengini i budėjimo režimą po to, kai pašalinote istrigusi popierių ar kitas triktis, kurios nutraukia spausdinimą.

(14) Mygtukas [Atgal]

Igalina grižti i ankstesni ekraną.

▶ Popieriaus déjimas

1 Atitraukite popieriaus atramą (1), ištraukite popieriaus laikiklio ilgintuvą (2).

(1) (2)

2 Idėkite krūvą popieriaus (spausdinama puse i viršų) i automatinį lapų tiektuvą (1), prispauskite popieriaus ribotuvą (A) ir sureguliuokite jį, kad būtų prie kairiojo popieriaus krūvos krašto (2).

• Patikrinkite, ar krūva neviršija ikrovos ribos popieriaus limito žymės (B).
• Išsamesnės informacijos apie popieriaus įdėjimą ieškokite Vartotojo instrukcija.

▶ Rekomenduojamas popierius

• Paprastas popierius
- Itin baltas popierius*
- Blizgus fotopopierius*
- Matinis fotopopierius*
• Fotopopierius*
- Blizgus fotopopierius*
• Pusiau blizgus fotopopierius*

* specialus „Canon“ popierius.

Išsamesnės bendrosios informacijos apie popieriaus rūšis ieškokite Vartotojo instrukcija.

▶ Popieriaus dydžio ir rūšies nustatymas

Kai norite kopijuoti ar spausdinti nuotraukas, valdymo skydelyje reikia nustatyti i automatinį lapų tiektuvą įdėto popieriaus dydį ir rūšį. (Žr. 17 puslapi)

1 Paspauskite mygtuka [KOPIJUOTI].
2 Paspauskite mygtuką [Meniu] keletą kartu, kol pasirodys užrašas (PUSLAPIO DYDIS).
3 Mygtukais [◀] arba [▶] pasirinkite popieriaus dydį ir paspauskite mygtuką [GERAI].
4 Pakartotinai spauskite mygtuką [Meniu] tol, kol pasirodys užrašas (popieriaus rūšis).
5 Mygtukais [◀] arba [▶] pasirinkite popieriaus rūši ir paspauskite mygtuką [GERAI].

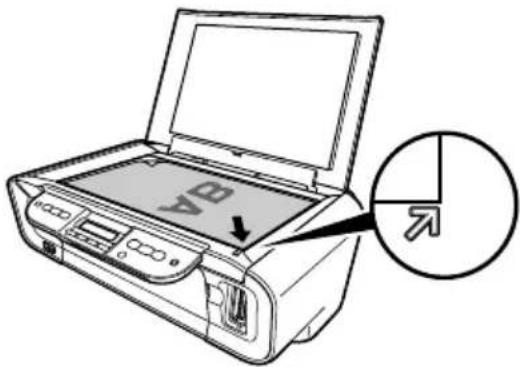

▶ Dokumentų dėjimas

1 Pakelkite dokumentų dangtį.

2 Idėkite savo dokumentą.

1 Pakelkite dokumentų dangtį. 2 Idėkite savo dokumentą.

• Padėkite dokumentą reikalinga puse i apačią ant ekspozicinio stiklo.
• Sulygiuokite viršutini kairiji dokumento kampa su lygiavimo žyme, esančia apatiniame kairiajame ekspozicinio stiklo kampe.

3 Atsargiai nuleiskite dokumentų dangtį.

OA

Kopijavimas

1 Paspauskite mygtuką [KOPIJUOTI].
2 Spauskite mygtuką [◀] arba [▶] kopijų skaičiui pasirinkti (daugiausia 99 kopijos).
3 Jei reikia, nustatykite kitus jūsų dokumento spausdinimo parametrus. (Žr. 19 puslapį)
4 Paspauskite mygtuką [Spalvotai], kai norite kopijuoti spalvotai, arba [Juodai], kai norite kopijuoti nespalvotai.

Vaizdo kokybès reguliavimas

1 Pakartotinai spauskite mygtuką [Meniu] tol, kol pasirodys užrašas (VAIZDO KOKYBĖ).
2 Mygtukais [◀] arba [▶] pasirinkite vaizdo kokybę ir paspauskite mygtuką [GERAI].

Intensyvumo reguliavimas

1 Pakartotinai spauskite mygtuką [Menu] (meniu) tol, kol pasirodys užrašas (INTENSYVUMAS).
2 Naudokite mygtukus [◀] arba [▶], jei norite pasirinkti funkcijas (RANKINIS REGULIAVIMAS) arba (AUTOMATINIS REGULIAVIMAS), po to paspauskite [GERAI].
3 Jei 2 veiksmu pasirinkote funkcija (RANKINIS REGULIAVIMAS), norėdami nustatyti intensyvumu, naudokite [◀] arba [▶], po to paspauskite [GERAI].

Kopijos mažinimas arba didinimas (naudojant iš anksto nustatytus kopijavimo santykius)

1 Paspauskite mygtuką [Meniu] keletą kartu, kol pasirodys užrašas (DIDINTI/MAŽINTI).
2 Mygtukais [◀] arba [▶] pasirinkite (IŠ ANKSTO NUSTATYTAS KOPIJAVIMO SANTYKIS) ir paspauskite mygtuką [GERAI].
3 Mygtukais [◀] arba [▶] pasirinkite iš anksto nustatytą kopijavimo santykį ir paspauskite mygtuką [GERAI].

Kopijos mažinimas arba didinimas (naudojant vartotojo nustatytus kopijavimo santykius)

1 Paspauskite mygtuką [Meniu] keletą kartu, kol pasirodys užrašas (DIDINTI/MAŽINTI).
2 Mygtukais [◀] arba [▶] pasirinkite (MASTELIO DIDINIMAS) ir paspauskite mygtuka [GERAI].
3 Mygtukais [◀] arba [▶] pasirinkite kopijavimo santykį nuo 25 % iki 400 % ir paspauskite mygtuką [GERAI].

▶ Išplėstinės kopijavimo funkcijos

Lipdukų kopijavimas Kopijuoja nuotraukas ar grafiką ant lipdukų.
Kopijavimas be baltų Kopijuoja vaizdus taip, kad jie užpildytų visą lapą be baltų kraštų. kraštų
Vaizdo kartojimas Kopijuoja vaizdą daug kartų ant to paties puslapio.

Išsamesnės informacijos apie išplėstines kopijavimo funkcijas ieškokite Vartotojo instrukcija.

3 Spausdinimas iš atminties kortelės

Yra keletas būdų nuotraukoms tiesiogiai spausdinti iš atminties kortelės nenaudojant kompiuterio.

1 Patikrinkite, ar aparatas yra IJUNGTAS.
2 Idėkite popieriaus į automatinį lapų tiektuvą. (Žr. 17 puslapi)
3 Idėkite atminties kortelę. (Žr. 21 puslapi)
4 Pasirinkite spausdinimo būdā. Toliau yra nurodyti trys pagrindiniai būdai:

• Spausdinimas naudojant nuotraukų išklotinę (žr. 22 puslapi)
• Visų nuotraukų spausdinimas (žr. 23 puslapi)
• Išklotinės spausdinimas (žr. 23 puslapi)

▶ Suderinamos atminties kortelès

Kairysis kortelių lizdas	Dešinysis kortelių lizdas
CompactFlash Type I/II MEMORY STICK MultiMediaCardTM
Microdrive Memory Card	SmartMedia	Atminties kortelė „SD Secure Digital“
Turi būti įkištos i kortelių adapteri
xD-Picture CardTM Memory Stick DUOTM miniSD

DÈMESIO

- Kai naudojate atminties korteles Memory Stick DUO, miniSD Card ar xD-Picture Card, prieš kišdami jas i aparato kortelių lizdus, patikrinkite, ar šios kortelės įkištos i kortelių adapterį (įsigyjamas atskirai).

▶ Atminties kortelės įkišimas / ištraukimas

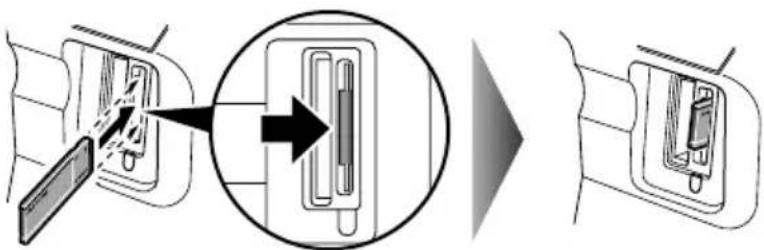

Atminties kortelės įkišimas

1 Patikrinkite, ar aparatas yra IJUNGTAS.
2 Ikiškite atminties kortelę ar kortelės adapterį su atminties kortele į atitinkamą kortelių lizda.

Kortelės tipas	Kaip įkišti
Kortelė „CompactFlaš (CF)„Microdrive“„xD-Picture Card“*Šias korteles kiškite i kairijį kortelių lizdą.
Kortelė „SmartMedia‘Šią kortelę kiškite i dešinijį kortelių lizdą.
„Memory Stick“„Memory Stick PRO“„Memory Stick Duo“*„Memory Stick PRO Duo“*KortelėSD„miniSD“ kortelė*„MultiMedia Card“Šias korteles kiškite i dešinijį kortelių lizdą.

* Ikiškite atminties kortelę su atitinkamu adapteriu.

- Nesistenkite kišti atminties kortelės į kortelių lizdą dar toliau, kai ji nebelenda; priešingu atveju sugadinsite aparata ir / arba atminties kortelę.

Atminties kortelės ištraukimas

DÉMESIO

• Jei spausdinimo iš kortelės metu įvyksta klaida (pvz., baigiasi popierius), neišimkite atminties kortelės ar kortelių adapterio su atminties kortele, nes tai gali pažeisti atminties kortelėje esančius duomenis.
• Kol atminties kortelės lemputė mirksi, neišimkite atminties kortelės ar kortelės adapterio su atminties kortele, nes tai gali pažeisti atminties kortelėje esančius duomenis.

1 Kyšančia atminties kortelės dalį suimkite pirštais ir ištraukite atminties kortelę iš kortelių lizdo.

▶ Spausdinimas naudojant „Photo Index sheet“ (nuotraukų išklotinės lapą)

Šiuo aparatu paprasta spausdinti nuotraukas naudojant „Photo Index sheet“ (nuotraukų išklotinės lapą), jame reikia užpildyti atitinkamus apskritimus spausdinimo pasirinktims ir norimoms spausdinti nuotraukoms pasirinkti. Tiesiog nuskaičius „Photo Index sheet“ (nuotraukų išklotinės lapą) spausdinamos pasirinktos nuotraukos.

1 IJUNKITE aparata ir idėkite A4 formato popieriaus i automatinį lapų tiektuvą.
2 Ikiškite atminties kortelę i kortelių lizdą. (Žr. 21 puslapi)
3 Paspauskite mygtuką [Nuotraukų išklotinės lapas].
4 Mygtukais [◀] arba [▶] pasirinkite (Spausdinti) ir paspauskite mygtuką [GERAI].
5 Mygtukais [◀] arba [▶] pasirinkite norimų spausdinti nuotraukų grupę nuotraukų išklotinės lape.

- Jei pasirinkote (SPAUSDINTI VISAS NUOTRAUKAS):

1. Pereikite prie 6 veiksmo.

- Jei pasirinkote (PASKUTINĖ NUOTRAUKA):

1. Paspauskite mygtuka [GERAI].
2. Mygtukais [◀] arba [▶] pasirinkite, kiek pastarujų nuotraukų norite spausdinti.
3. Pereikite prie 6 veiksmo.

- Jei pasirinkote (PASIRINKITE GRUPE):

1. Paspauskite mygtuką [GERAI].
2. Mygtukais [◀] arba [▶] pasirinkite pirmosios nuotraukos įrašymo datą ir paspauskite mygtuką [GERAI].
3. Mygtukais [◀] arba [▶] pasirinkite paskutiniosios norimos spausdinti nuotraukos įrašymo data.
4. Pereikite prie 6 veiksmo.

6 Paspauskite mygtuką [GERAI].

Pradedamas spausdinti „Photo Index sheet“ (nuotraukų išklotinės lapą).

7 Užpildykite atitinkamus apskritimus () tamsiu pieštuku, kad pasirinktumėte norimas spausdinti nuotraukas ir spausdinimo nustatymus.
8 Idėkite „Photo Index sheet“ (nuotraukų išklotinės lapą) pasirinkto popieriaus į automatinį lapų tiektuvą.
9 Padėkite „Photo Index sheet“ (nuotraukų išklotinės lapą) ant ekspozicinio stiklo.

DÈMESIO

• Patikrinkite, ar taisyklinga jdėto „Photo Index sheet“ (nuotraukų išklotinės lapą) (nuotraukų išklotinės lapo) padėtis ant ekspozicinio stiklo.
  10 Paspauskite mygtuką [Nuotraukų išklotinės lapas].
  11 Mygtukais [◀] arba [▶] pasirinkite (NUSKAITYTI) ir paspauskite mygtuką [GERAI].

▶ Visų nuotraukų spausdinimas

Šis spausdinimo būdas atskirai atspausdina visas atminties kortelėje esančias nuotraukas.

1 lkiškite atminties kortelę i kortelių lizdą. (Žr. 21 puslapi)
2 Paspauskite mygtuką [ATMINTIES KORTELĖ] ir [Meniu].
3 Mygtukais [◀] arba [▶] pasirinkite (SPAUSDINTI VISAS NUOTRAUKAS) ir paspauskite mygtuką [GERAI].
4 Jeigu reikia, nustatykite spausdinimo parametrus ir paspauskite [OK] (gerai). (Žr. Vartotojo instrukcija)
5 Paspauskite mygtuką [Spalvotai].

▶ Išklotinės spausdinimas

Naudodamiesi MP170, galite išspausdinti išklotinę ir atminties kortele patikrinti visus vaizdų duomenis.

1 lkiškite atminties kortelę i kortelių lizdą. (Žr. 21 puslapi)
2 Paspauskite mygtuką [ATMINTIES KORTELĖ] ir [Meniu].
3 Mygtukais [◀] arba [▶] pasirinkite (IŠKLOTINĖ) ir paspauskite mygtuką [GERAI].
4 Jeigu reikia, nustatykite spausdinimo parametrus ir paspauskite [OK] (gerai). (Žr. Vartotojo instrukcija)
5 Paspauskite mygtuką [Spalvotai].

Spausdinimas pagal pasirinktą nuotraukų spausdinimo režimą

1 Ikiškite atminties kortelę i kortelių lizdą. (Žr. 21 puslapi)
2 Paspauskite mygtuką [ATMINTIES KORTELĖ] ir [Meniu].
3 Mygtukais [◀] arba [▶] pasirinkite (PASIRINKITE GRUPE) ir paspauskite mygtuką [GERAI].
4 Mygtukais [◀] arba [▶] pasirinkite (NUOTRAUKOS NUMERIS) arba (DATA) ir paspauskite mygtuką [GERAI].
5 Mygtukais [◀] arba [▶] pasirinkite anksčiausią nuotraukos numerį arba fotografavimo datą ir paspauskite mygtuką [GERAI].
6 Mygtukais [◀] arba [▶] pasirinkite véliausia nuotraukos numeri arba fotografavimo data ir paspauskite mygtuką [GERAI].
7 Jeigu reikia, nustatykite spausdinimo parametrus ir paspauskite [OK] (gerai). (Žr. Vartotojo instrukcija)
8 Paspauskite mygtuką [Spalvotai].

▶ Dokumentų spausdinimas

Spausdinimo procedūra priklauso nuo taikomosios programos. Šiame skyriuje paaiškinta paprasčiausia spausdinimo procedūra.

Windows

1 Idėkite popieriaus i automatinį lapų tiektuvą. (Žr. 17 puslapi)
2 Sukurkite spausdintiną dokumentą arba atidarykite rinkmeną.
3 Iš taikomosios programos meniu [File] (Rinkmena) pasirinkite [Print] (Spausdinti).
- Patikrinkite, ar savo aparata pasirinkote kaip spausdintuvą.
4 Jei reikia, nustatykite kitus jūsų dokumento nustatymus ir spustelėkite [OK] (GERAI).
5 Spragtelékite [Print] (Spausdinti) arba [OK] (GERAI).

Macintosh

1 Idėkite popieriaus i automatinį lapų tiektuvą. (Žr. 17 puslapi)
2 Sukurkite spausdintiną dokumentą arba atidarykite rinkmeną.
3 Iš taikomosios programos meniu [File] (Rinkmena) pasirinkite [Page Setup] (Puslapio nustatymas).
- Patikrinkite, ar savo aparata pasirinkote kaip spausdintuvą.
4 Iš [Paper Size] (Popieriaus dydis) pasirinkite norimą popieriaus dydį ir spragtelėkite [OK] (GERAI).
5 Iš taikomosios programos meniu [File] (Rinkmena) pasirinkite [Print] (Spausdinti).
6 Jei reikia, nustatykite kitus jūsų dokumento nustatymus ir spustelėkite [OK] (GERAI).
7 Spustelëkite [Print] (Spausdinti).

▶ Nuskaitymo būdai

Nuskaitymas su MP navigatoriumi

Su MP navigatoriumi galite nuskaityti, apdoroti ir išsaugoti dokumentus savo kompiuteryje. Išsamesnės informacijos apie MP navigatoriaus naudojimą ieškokite Nuskaitymo vadovas.

Windows

„Windows“ darbalaukyje dukart spragtelėkite [MP Navigator 2.0] piktogramą ir atidarykite MP navigatorių.

Macintosh

Meniu [Go] (Pereiti) pasirinkite [Application] (Taikomoji programa), paskui dukart spragtelėkite [MP Navigator 2.0] piktogramą ir atidarykite MP navigatorių.

Iš MP navigatoriaus galite paleisti toliau nurodytas taikomąsias programas.

• „Easy-PhotoPrint“ (nuotraukų spausdinimas)
  • „ArcSoft PhotoStudio“ (nuotraukų redagavimas)
• „ScanSoft OmniPage SE“* (nuskaitytą dokumentą paverčia tekstu)
  * „ScanSoft OmniPage SE“ nepalaiko „Windows 98“ pirmojo leidimo.

Jei pasirinkote [Custom Install] (vartotojo pasirinkta idiegima) ir idiegete tik MP tvarkyklę bei MP navigatorių, anksčiau išvardytos taikomosios programos nebuvo idiegtos ir jų paleisti nejmanoma. Norėdami paleisti bet kurią jau minėta taikomają programą iš MP navigatoriaus, dar kartą atlikite [Custom Install] (vartotojo pasirinkta idiegima) ir jas idiekite.

Nuskaitymas naudojantis aparato valdymo skydeliu

Paspaudus aparato mygtuką [Juodai] arba [Spalvotai], atsidaro MP navigatorius, ir galima pakeisti nuskaitymo operacijų nuostatas. (Žr. Nuskaitymo vadovas)

1 Padėkite dokumentą ant ekspozicinio stiklo. (Žr. 18 puslapi)
2 Paspauskite mygtuką [NUSKAITYTI].

- Aparatas persijungia i nuskaitymo režimą.

3 Paspauskite mygtuką [Juodai] arba [Spalvotai].

- Atidaromas MP navigatorius.

Tolesnė procedūra gali būti įvairi, ji priklauso nuo jūsų nuostatų. Išsamiau apie tai skaitykite Nuskaitymo vadovas.

Nuskaitymas naudojant taikomają programą

Vaizdą galite nuskaityti iš programos, suderintos su TWAIN arba WIA (tik „Windows XP“), ir tą vaizdą naudoti minėtoje taikomojoje programoje. Ši procedūra priklauso nuo programinės įrangos.

Plačiau apie tai skaitykite jūsų naudojamos programos Vartotojo vadove.

6 Nuotraukų spausdinimas tiesiai iš skaitmeninio fotoaparato

Jungimas prie „PictBridge“ palaikančio įtaiso

Prijungę su „PictBridge“ suderinamą įrengini, pavyzdžiui, skaitmenini aparata, vaizdo kamera ar mobilųjį telefoną prie aparato, galite spausdinti įrašytus vaizdus tiesiogiai nenaudodami kompiuterio.

1 |JUNKITE aparata.
2 Idėkite popieriaus i automatinį lapų tiektuvą. (Žr. 17 puslapi)
3 Prijunkite su „PictBridge“ suderinamą įrenginį prie aparato.

• Isitikinkite, kad irenginys yra išjungtas.
• Naudodami prie irenginio pridėtą USB kabelį (skirtą jungti su kompiuteriu), prijunkite irenginį prie aparato.

4 |JUNKITE irengini ir nustatykite jli tiesiogiai spausdinti.

Kai kurie su „PictBridge“ suderinami įrenginiai įsijungia automatiškai, kai prijungiami prie aparato. Įrenginiai, kurie nejsijungia automatiškai, įjungiami rankiniu būdu.

5 Dabar galite spausdinti vaizdus iš fotoaparato.

▶ Spausdinimo kasetės „FINE“ keitimas

Keisdami „FINE“ kasetę, labai atidžiai patikrinkite modelio numeri.

Šiam įrenginiui tinka taip pat „FINE“ kasetės „PG-50 Black“ (didelės gebos) ir „CL-51 Color“ (didelės gebos).

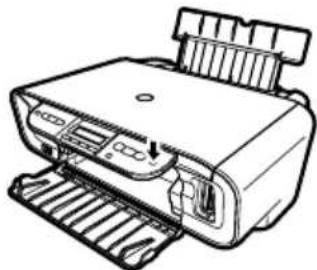

1 Patikrinkite, ar maitinimas yra [JUNGTAS.

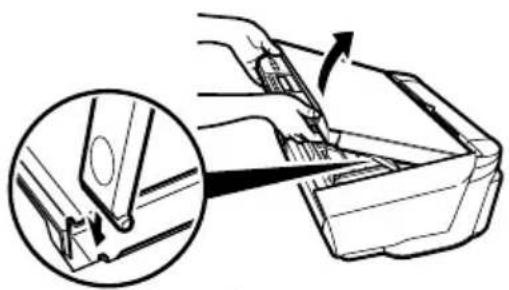

2 Pakelkite skaitlio dangtį ir įstatykite jo atramą i jai skirtą vieta.

A DÉMESIO

• N e m éginkite patys judinti ar stabdyti spausdinimo kasetés „FINE“ laikiklio.
• Nelieskite jokių metalinių dalių.

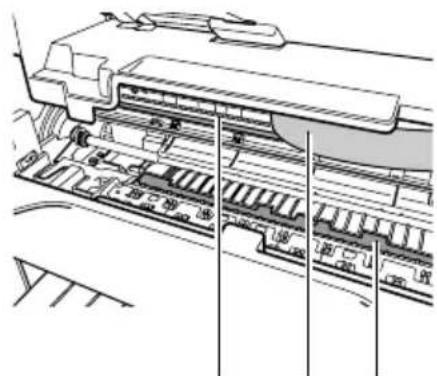

3 Tuščią spausdinimo kasetę „FINE“ pastumkite žemyn ant liežuvėlio, kad jis atsilaisvintų, tada kasetę ištraukite.

- Nelieskite skaidrios plèvelès (A), juostinio kabelio (B), rašalo sugèriklio (kempinèlès) (C) ir jokių metalinių dalių.

4 Išimkite naują spausdinimo kasetę „FINE“ iš pakuotės. Tuomet laikykite spausdinimo kasetę „FINE“ taip, kaip parodyta, ir nuimkite apsauginę juostelę (A).

DÉMESIO

• Nelieskite aukso spalvos kontaktų (B) ir purkštuku (C).
• Nekratykite ir nenumeskite spausdinimo kasetės „FINE“, nes gali ištekėti rašalo ir sutepti jūsų drabužius ar rankas.
• Nuêmę apsauginę plèvelę, nemėginkite užklijuoti jos atgal.
• Saugokite, kad purkštukai nesiliestų su jokiu paviršiumi.

(A)

(B)

5 Spausdinimo kasetę „FINE“ nedideliu kampu jkiškite i tuščią lizda.

6 Stumkite spausdinimo kasetę „FINE“ aukštyn, kol ji spragtelėdama užsifiksuos.

7 Jei reikia pakeisti kitą spausdinimo kasetę „FINE“, kartokite veiksmus nuo 3 iki 6.
8 Pakelkite skaitlì, tada jo laikiklì ir skaitlì vèl pastatykite i pradinę padėtį.

▶ Spausdinimo kasetės „FINE“ valymas

Jei purkštukų tikrinimo piešinys nutrūksta, jo nėra ar neatspausdintas konkrečia spalva, nuvalykite spausdinimo kasetę „FINE“.

1 Pakartotinai spauskite mygtuką [Meniu] tol, kol pasirodys užrašas (PRIEŽIŪRA).
2 Mygtukais [◀] ir [▶] pasirinkite reikalinga varianta: (VALYMAS) arba (NUODUGNUS VALYMAS).

<CLEANING> Atlieka įprastą spausdinimo kasetės „FINE“ valymą.
(VALYMAS):
<DEEP CLEANING> Atlieka nuodugnu spausdinimo kasetės „FINE“ valymą.
(NUODUGNUS
VALYMAS):

3 Paspauskite mygtuka [GERAI].

▶ lstrigusio popieriaus išémimas

Jei skystuju kristalu ekrane rodomas užrašas (istrigęs popierius / pašalinkite istrigusi popierių ir paspauskite mygtuką [OK] (gerai)), atlikite toliau nurodytus veiksmus istrigusiam popieriui pašalinti.

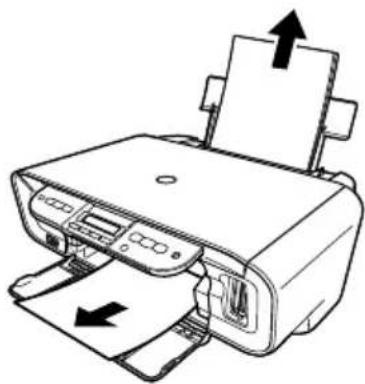

Istrigusio popieriaus šalinimas iš atspaudų sudėjimo dėklo

1 Atsargiai ištraukite visus įstrigusius popierius iš atspaudų sudėjimo dėklo.
2 Paspauskite mygtuką [GERAI].

Istrigusio popieriaus šalinimas iš automatinio lapų tiektuvo

1 Atsargiai ištraukite visus įstrigusius popierius iš automatinio lapų tiektuvo.
2 Paspauskite mygtuką [GERAI].

Istrigusio popieriaus traukimas iš aparato

1 Atidarykite skaitlj.
2 Atsargiai ištraukite visus įstrigusius popierius iš velenėlių.
3 Uždarykite skaitlj.
4 Paspauskite mygtuką [GERAI].

Išsamesnės informacijos apie kitų trikčių šalinimą ieškokite Vartotojo instrukcija.

Su šiuo aparatu suderintos „FINE“ spausdinimo kasetės.

Toliau nurodytos „FINE“ (didelės gebos) spausdinimo kasetės taip pat tinka šiam aparatui.

Išsamesnės informacijos apie spausdinimo kasečių „FINE“ keitimą ieškokite šios instrukcijos skyriuje „Spausdinimo kasetės „FINE“ keitimas“.

PIXMA MP170

Ievietojiet šeit FINE kasetnes.

(11) FINE kasetnes (tintes kasetnes)
