사용 설명서 CAM570 AVer

빠른 시작 가이드 | Guide Rapide

사용자안내문

이기기는업무용환경에서사용할목적으로적합성평가를받은기기로서가정용환경에서사용하는경우전자파간섭의우려가있습니다.

※사용자안내문은"업무용방송통신기자재"에만적용됩니다.

기종별 사용자안내문
A 급 기기(업무용 방송통신기자재)	이 기기는 업무용(A 급) 전자파적합기기로서 판매자 또는 사용자는 이 점을 주의하시기 바라며, 가정외의 지역에서 사용하는 것을 목적으로합니다.

警告

광화문오피시아빌딩) 1831, 1832 호

Tel: [phone]

Package Contents

카메라 유닛	리모컨 / AAA배터리**	전원 어댑터 및전원 코드*	USB 3.0 Type-B toType-A 케이블(3 m)
Mini DIN9 to Mini DIN8RS232 어댑터 케이블	HDMI 케이블(3 m)	벽면 마운트 키트	마운트용 나사
			M4 x8mm (x2)
삼각대 나사	드릴링 페이퍼
1/4” -20 L=7.5mm(x2)

*전원 코드는 판매되는 국가의 표준 전원 콘센트에 따라 다릅니다.

** AAA 배터리는 미국에서만 제공됩니다.

액세서리 옵션

USB 2.0 Type-B대Type-A 케이블(5 m)	Mini DIN8-D-Sub9 케이블	접이식 TV 마운트	USB 3.1 연장선10 m/20 m/30 m

천장 마운트**

*옵션 액세서리는 판매 국가에 따라 다릅니다.

**듀얼 렌즈 카메라로 뒤집어서 설치할 수 없습니다. 천장에 장착하려면 AVer 에서 천장 마운트를 구입해 주시기 바랍니다.

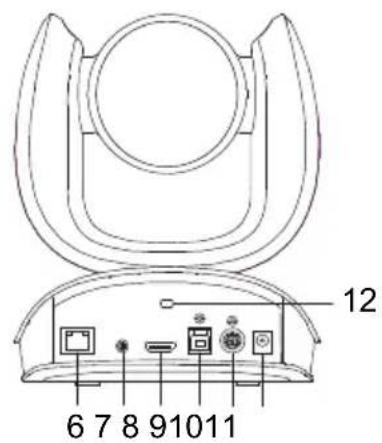

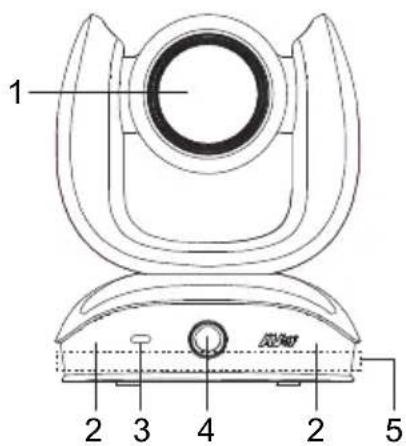

개요

1 2 3 4 2 5

12 6 7 8 91011

1 옵티컬 줌 렌즈 7 오디오 입력 포트

2 IR Sensor 8 HDMI 포트***

3 상태 LED 9 USB 3.1 Type B 포트

4 AI 렌즈* 10 RS232 입/출력 포트

5 내장 마이크 어레이**** 11 DC 12V Power Jack

6 PoE 포트** 12 케싱턴 락

* Al 렌즈:

사용자는 PTZApp 2, IP 웹 페이지 또는 HDMI 출력에서 AI 렌즈 미리보기 이미지를 보고 카메라 설치 위치를 확인할 수 있습니다. AI 렌즈는 95 도 시야 내에서 참가자를 감지하여 광학 좀 렌즈를 드리거하여 회의실에 있는 사람을 추적하는 데 사용됩니다. ePTZ 를 지원하지 않습니다. AI 때문에 테이블 위에 카메라를 올려 놓지 마십시오. 렌즈보기가 차단됩니다. 권장 설치 높이는 최소 1.5m 입니다.

** 파워 오버 이더넷 플러스(PoE), IEEE 802.3AT/802.3AF 호환. CAT 5e FTP 케이블을 이용하십시오(별매)

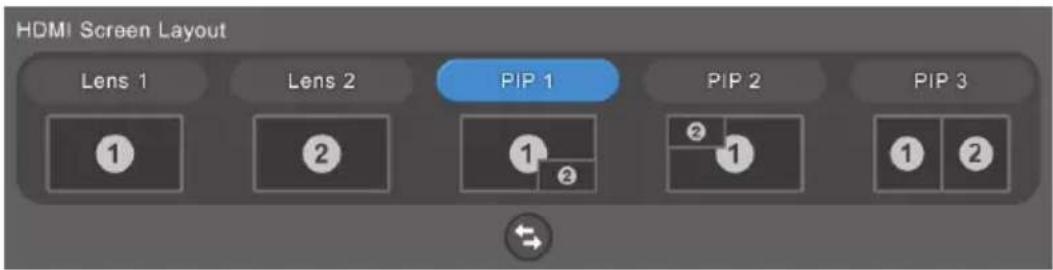

*** HDMI Out 스트리밍은 PIP(picture in picture) 기능을 지원합니다. 자세한 사항은 사용 설명서를 참조하시기 바랍니다.

HDMI Screen Layout Lens 1 Lens 2 PIP 1 PIP 2 PIP 3 ① ② ① ② ② ① ②

**** 내장 마이크 어레이는 오디오 추적을 위해 특별히 설계되었으며 화상 회의의 오디오 입력으로 사용할 수 없습니다.

LED 표시등

청색 고정: 전원 켜짐

적색 고정: 시작

주황색 고정: 전원 케이블만 연결됨

청색 고정: 동영상 켜짐

백색 고정:USB 케이블이 연결되었지만 카메라에서 스트리밍 출력이 없음

주황색 깜박임:수동으로 FW 업데이트

제스처 제어

청색등이 2 초간 점멸: 유효한 제스처 명령으로 제스처 제어 기능이 성공적으로 절전 모드에서 깨어남

청색등이 4 초간 점멸: 카메라가 유효한 제스처 명령을 인식하고 작동하기 시작함.

[참고]: 제스처 제어는 기본 설정상 끼져 있습니다. PTZApp 2 또는 IP

웹페이지에서 활성화해 주십시오. 유효 거리는 카메라에서 최대 5 미터 떨어져 있습니다.

설치

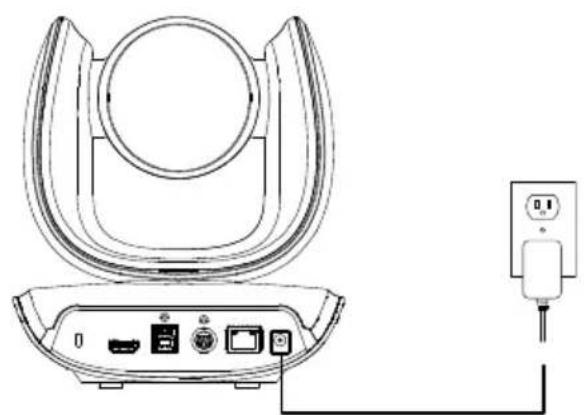

1. 카메라를 전원 콘센트에 연결하십시오.

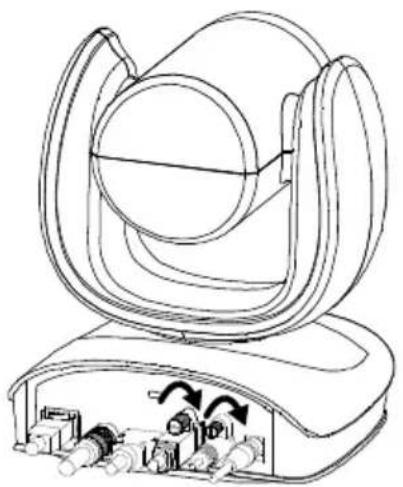

■ USB 와 RS232 케이블을 동봉된 나사로 고정하십시오.

■ 케이블을 고정하기 전에 케이블이 카메라의 커넥터에 잘 연결되었는지 확인하십시오.

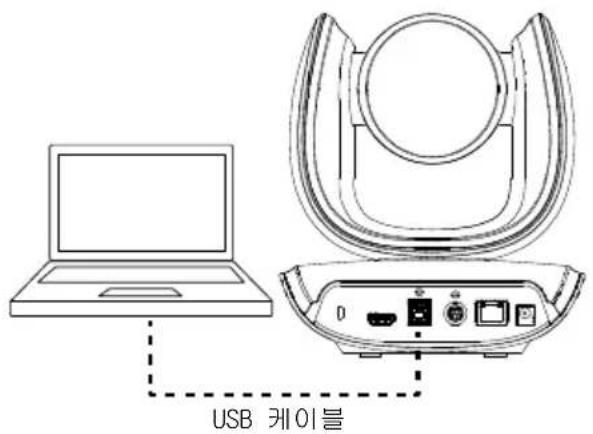

1. 카메라를 컴퓨터/노트북에 연결하십시오.

[참고]

■ 패키지에 포함된 USB 3.0 케이블을 이용하십시오.
■ CAM570 는 USB 2.0 과 호환되는 USB 3.1 포트를 갖고 있습니다.
USB 2.0 및 USB 3.1 포트의 최대 해상도/fps 는 다음과 같습니다.

USB 케이블

USB 2.0 USB 3.1 HDMI
YUV M-JPEG YUV M-JPEG
- 해상도 640x480이하, 최대 30fps- 720p, 최대10fps	- 1080p/60fps - 최대 1080p/30fps- 720p/60fps	- 최대 4k/30fps- 1080p/60fps	1080p/60fps1080p/30fps

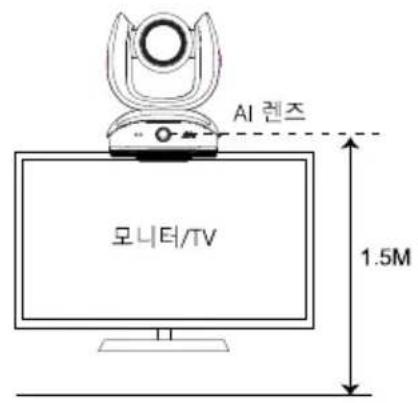

1. AI 렌즈는 95 도 시야 내에서 참가자를

감지하여 광학 줌 렌즈를 트리거하여

회의실에 있는 사람을 추적하는 데

사용됩니다. AI 렌즈 시야가 차단되므로

카메라를 데이블 위에 올려 놓지 마십시오.

권장 설치 높이는 최소 1.5m 입니다.

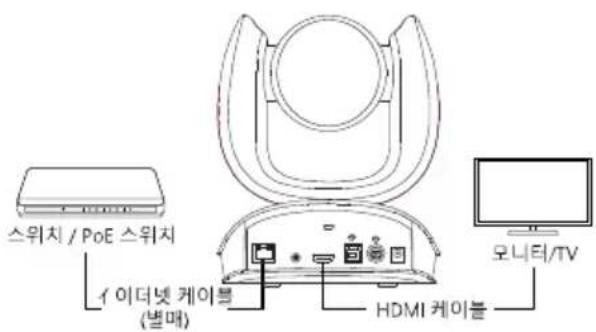

1. IP 스트리밍 및 원격 카메라 제어용 이더넷 케이블을 연결하십시오.

[참고]

■ IP 비디오 스트리밍의 안정성을 확보하기 위해 CAT 5e FTP 케이블을 이용하십시오.

1. HDMI 케이블을 TV 모니터에 연결하면 즉시 라이브 동영상을 시청할 수 있습니다.

[참고]

■ HDMI 포트는 해상도 1080p 만 지원합니다.
■ 최대 4k 의 RTSP/RTMP 해상도를 선택할 경우 HDMI Out 스트리밍이 비활성화됩니다.

AI 렌즈 모니터/TV 1.5M

스위치 / PoE 스위치 이더넷 케이블 (별매) HDMI 케이블 모니터/TV

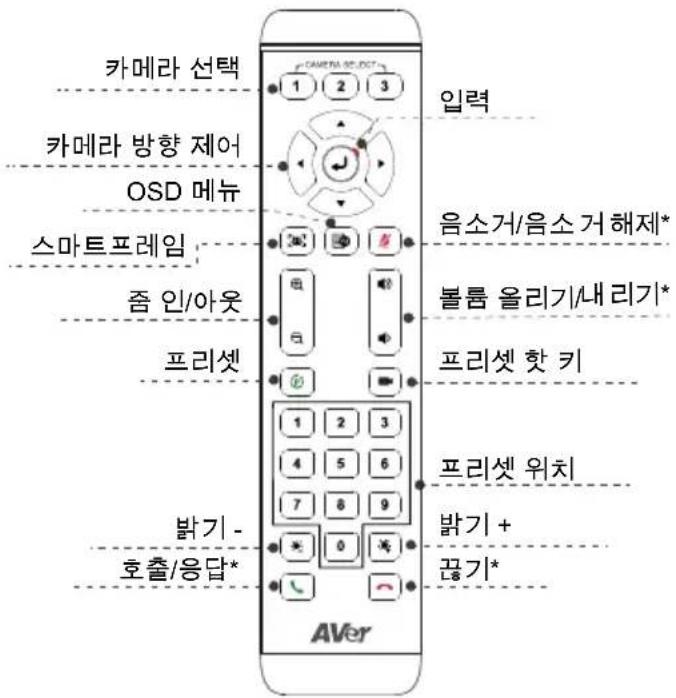

리모컨

카메라 선택 카메라 방향 제어 OSD 메뉴 스마트프레임 좀 인/아웃 프리셋 AVer 입력 음소거/음소 거 해제* 볼륨 올리기/내리기* 프리셋 핫 키 프리셋 위치 밝기 - 호출/응답* 밝기 + itas*

AAA 배터리(필수)

* CAM570 미지원

■ 프리셋 (아름리모컨의 프리셋 버튼은 2 가지 기능을 합니다.

프리셋 저장 - 카메라를 원하는 위치로 움직입니다. 화면에 저장 메시지가 표시될 때까지 프리셋 버튼을 길게 누르십시오. 프리셋 위치 버튼 0 - 9 를 선택하여 현재 카메라 위치를 저장하십시오. 필요한 경우 단계를 반복하십시오.

프리셋 불러오기 - 프리셋 버튼과 프리셋 위치 버튼 0 - 9 를 눌러 저장된 카메라 위치를 불러오십시오. 필요한 경우 단계를 반복하십시오.

■ 숫자 버튼 “1” 를 1 초 동안 눌러 WOR 기능을 켜거나 끄십시오.

[참고] 어두운 부분을 잘 보이게 하려면 고대비 배경 환경에서는 WDR 기능 사용을 권장합니다. 그러면 프레임률이 30 fps 이하로 떨어집니다. 조명 조건이 정상인 경우 이 기능을 사용하면 이미지가 흐려집니다.

■ 숫자 버튼 “5” 를 1 초 동안 눌러

SmartFrame 기능을 켜거나 끄십시오.

■ 숫자 버튼 “8” 를 1 초 동안 눌러 RTMP 기능을 활성화하거나 비활성화하십시오.

■ 숫자 버튼 “9” 을 1 초 동안 누르고 있으면 카메라가 절전 모드로 전환됩니다. 모든 비디오 스트리밍이 차단됩니다. 깨우려면 버튼을 다시 1 초 동안 누르거나 방향 버튼을 누르십시오. USB 스트리밍이 켜져있는 동안에는 작동하지 않습니다.

■ 카메라 선택 (1:리문컨 3) 하나로 AVer USB 카메라 최대 3 대까지 제어할 수 있습니다. 카메라들 묶음 설정을 선택하려면 PTZApp 2 또는 IP 웹페이지에서 설정하면 됩니다. 묶기 설정을 기본 설정 그대로 두면 어떤 번호를 누르더라도 주변의 AVer USB 카메라를 모두 제어할 수 있습니다.

SmartFrame(|):1-2 초간 누르면

SmartFrame 기능이 차례로 수동 프레이밍/자동 프레이밍/프리셋/오디오 추적/프레젠테이션 모드 프레이밍 모드로 전환됩니다.. 메시지(HDMI) 출력 기능을 사용하는 경우에만 아래 그림을

참조하십시오)가 화면에 표시되어 모드를 나타냅니다. Manual Frame Auto Frame

Preset Framing Audio Tracking

Presentation Mode

[참고] SmartFrame 은 얼굴 및 신체 감지 기술을 적용합니다. 마스크를 쓴 사람이나 옆 얼굴을 보이는 사람도 감지할 수 있습니다. 최대 감지 거리는 카메라에서 7-10m 떨어져 있습니다.

프리셋 포인트를 미리 설정합니다. (프리셋 포인트 1 - 9 만 해당. 프리셋 0 은 홈 포지션입니다.)

벽면 마운트 설치

1. 패키지에 포함된 드릴링 페이퍼를 이용하여 카메라를 장착하고자 하는 벽면에 구멍을 뚫으십시오.
2. 나사(별매)를 이용하여 L-마운트 브라켓[A]를 벽면에 고정하십시오.

[참고] 시멘트 벽: M4 x 20 mm 셀프 태핑 나사 (x4) + 플라스틱 원추형 앱커 목재 벽: M4 x 20 mm 셀프 태핑 나사 (x4)

1. 그 다음에 L-마운트 브라켓 A + B를 2 개의 나사(M4 x 8 mm, 패키지에 동봉)로 조립하십시오.
2. L-마운트 브라켓을 조립한 후 나사(별매)를 이용하여 L-마운트 브라켓 하단을 벽면에 고정하십시오.

[참고] 시멘트 벽: M4 x 20 mm 셀프 태핑 나사 (x2) + 플라스틱 원추형 앱커 목재 벽: M4 x 20 mm 셀프 태핑 나사 (x2)

1. 케이블을 L-마운트 브라켓 구멍으로 통과시켜 케이블을 케이블에 맞는 연결 포트에 연결하십시오.
2. 나머지 나사(1/4" - 20 L = 7.5 mm, 패키지에 동봉)를 이용하여 카메라를 L-마운트 브라켓에 고정하십시오.

①23

66.03178 25.539±0.32 57.9±0.24

O

O

이 장치를 이용하려면 컴퓨터가 필요합니다.

1. Zoom, Microsoft * Teams, Skype for Business, Skype, Google Meet, Int®white™, RingCentral, BlueJeans, V-Cube, LiveOn, CyberLink U Meeting®, TrueConf, Adobe Connect, Cisco WebEx®, Fuze, GoToMeeting™, Microsoft® Lync™, Vidyo, vMix, WebRTC, Wirecast, XSplit 등 비디오 협업용 애플리케이션을 여십시오.
2. 응용 프로그램에서 CAM570 을 기본 카메라 장치로 설정합니다(자세한 내용은 응용 프로그램 설정 가이드를 참조하십시오).
3. 화상통화를 할 준비가 되었습니다.

[참고] CAM570는 플러그 앤 플레이 방식 컨퍼런스 카메라입니다. 이 시스템에는 별도의 드라이버가 필요하지 않습니다. 고급 설정 및 펼웨어 업데이트는 PTZApp 2를 다운로드하십시오.

브라우저를 통해 연결하기

CAM570는 IP 스트리밍용 이더넷 포트가 있으며 관리자가 인터넷 접속을 통해 원격으로 카메라를 제어하고 설정할 수 있습니다. 또한 CAM570는 RTSP 및 RTMP 기능을 지원합니다. 자세한 내용은 사용설명서를 참조하시거나 저희 기술 지원을 문의해주십시오.

1.CAM570가인터넷에 접속되었는지 확인하십시오.

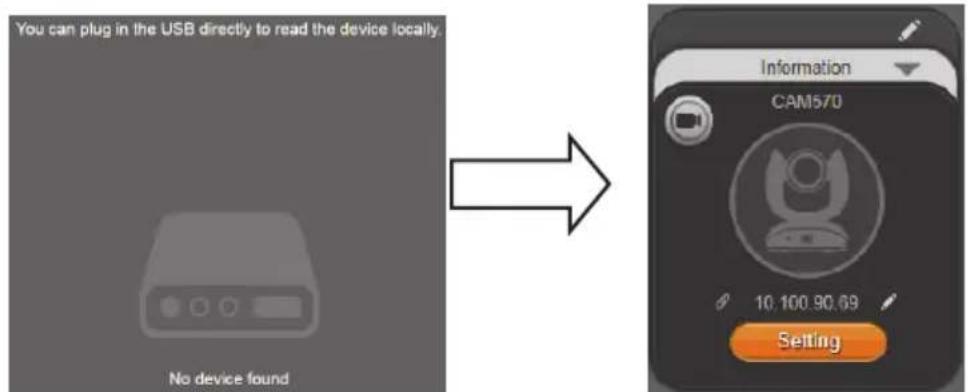

2. PTZApp 2* ( )를 실행하고 CAM570 를 USB 로 PC 에 연결하십시오.

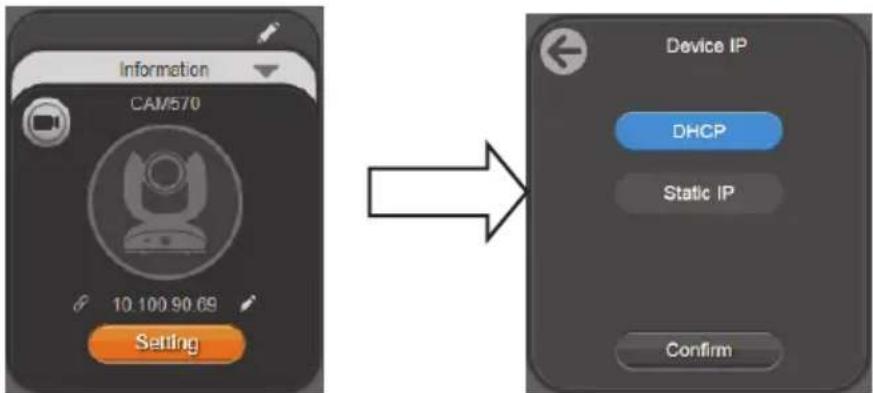

1. 카메라의 기본 IP 주소는 192.168.1.168 입니다. 연필 아이콘(☐)을 클릭하여 IP 주소를 편집하십시오**.

1. 웹링크 아이콘( )을 클릭하여 Chrome 페이지를 실행하십시오. 비밀번호를 입력하십시오(기본 비밀번호는 aver4321 입니다).

[참고] 지원 브라우저:

- Chrome: 버전 76.x 이상

- Firefox: 버전 69 이상

• IE: 미지원

1. IP 주소를 편집하면 사용자가 이더넷 케이블 연결로만 카메라의 웹 설정에 접속할 수 있습니다. USB 케이블 분리.

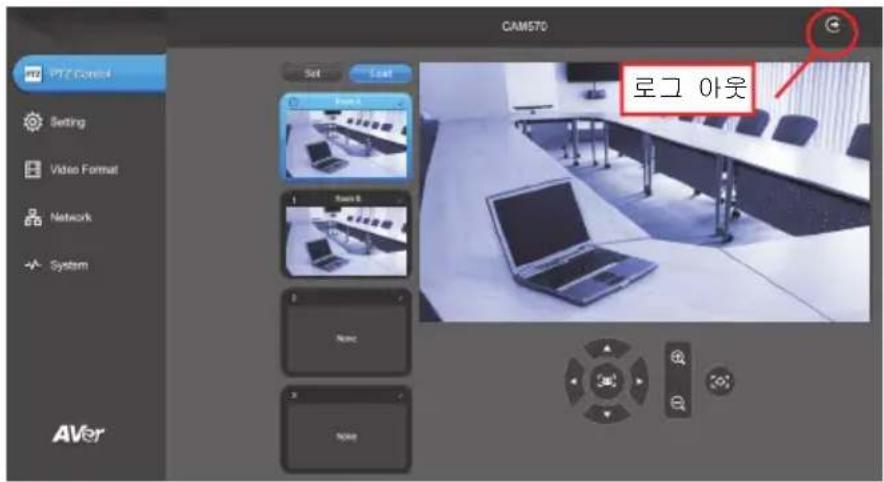

2. 메인 웹 화면은 아래와 같이 표시됩니다.

CAM570 PTZ Control Setting Video Format Network System 로그 아웃 AVer

* PTZApp 2 에서 사용자는 CAM570 의 IP 주소 설정을 변경하고 카메라 매개변수를 구성할 수 있으며, AI 트래킹 기능 및 고급 이미지 설정, 카메라의 팬, 털트, 좀을 설정할 수 있습니다. 자세한 내용은 사용 설명서를 참조하십시오.

https://www.aver.com/download-center (본사 및 유럽),

https://www.averusa.com/business/support (미국)로 이동하여 PTZApp2 를 다운로드하십시오.

다운로드 후 파일을 더블 클릭하고 화면 상의 안내에 따라 설치를 완료합니다.

PTZApp 2 를 설치한 후 PTZApp 2 아이콘을 더블 클릭하여 애플리케이션을 실행합니다.

**그룹 IP 주소 변경을 지원하기 위해 AVer IP Finder 앱을 다운로드하실 수 있습니다.

또는https://www.averusa.com/business/support (미국)에서 다운로드하십시오.

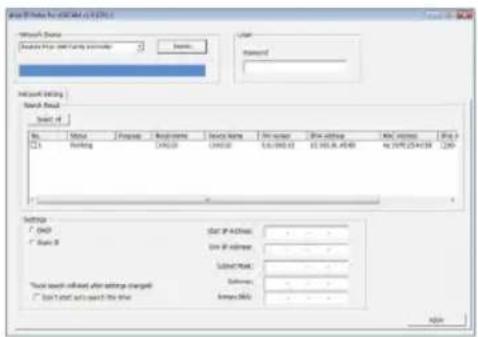

1. IP Finder 실행.

2. “검색”을 클릭하면 이용 가능한 모든 장비가 화면에 나열됩니다.
