사용 설명서 VC520 Pro2 AVer

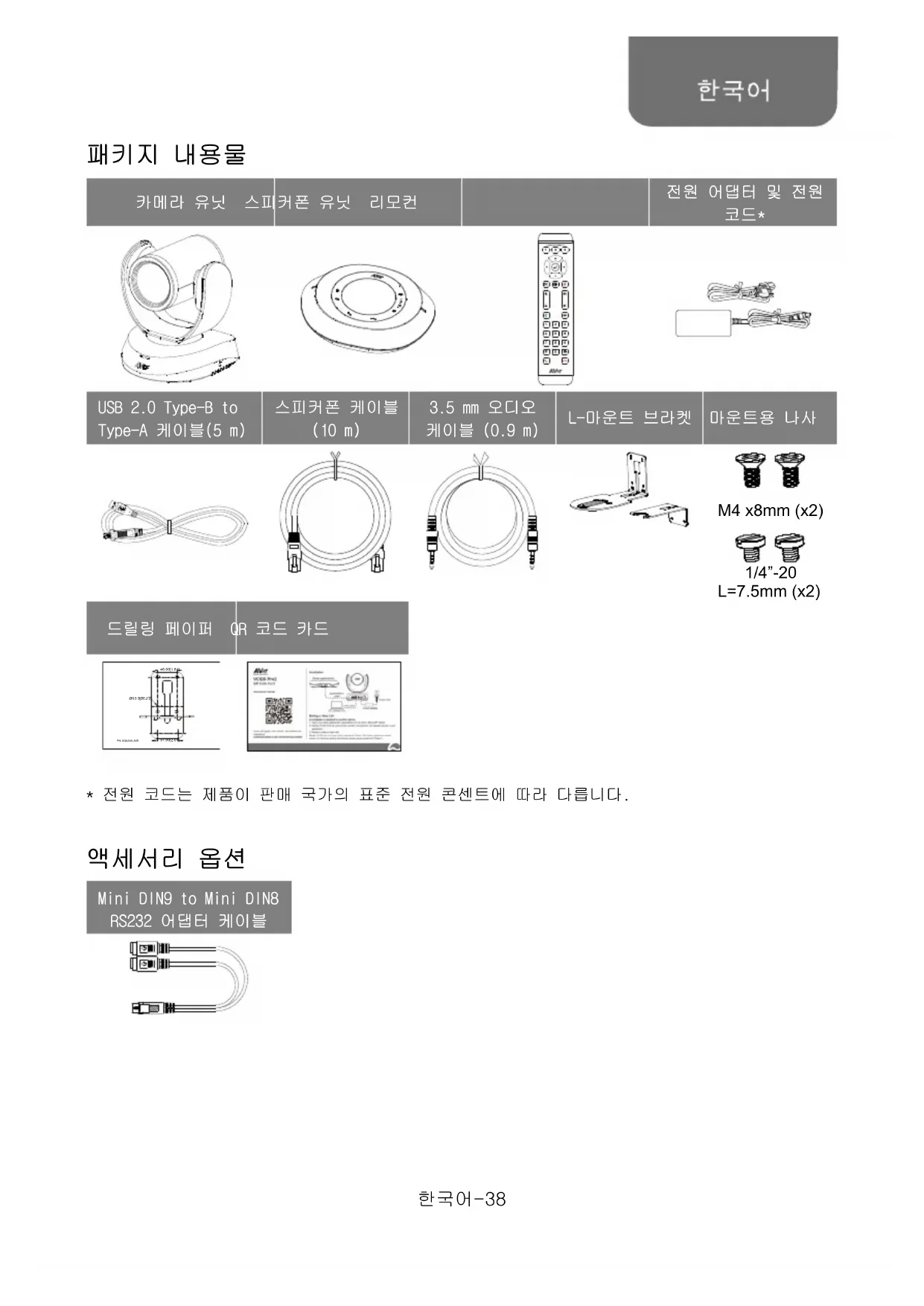

카메라 유닛 스피커폰 유닛 리모컨 전원 어댑터 및 전원

케이블 (0.9 m) L-마운트 브라켓 마운트용 나사

M4 x8mm (x2) 1/4”-20 L=7.5mm (x2) 드릴링 페이퍼 QR 코드 카드

• 전원 코드는 제품이 판매 국가의 표준 전원 콘센트에 따라 다릅니다.

Mini DIN9 to Mini DIN8 RS232 어댑터 케이블한국어-39

1 상태 LED 4 USB 3.1 Type B 포트 7 이더넷 포트 2 IR 센서 5 RS232 입/출력 포트 8 켄싱턴 락 3 스피커폰 포트(파란색 케이블) 6 DC 12 V 전원 잭

9 스피커폰 포트 (빨간색 케이블, 스피커폰 및 마이크 연결 연장용)

전화 입력 포트 라인 출력 포트 카메라 포트(파란색 케이블) 켄싱턴 락한국어-40

1. 카메라를 전원 콘센트에 연결하십시오.

2. 동봉된 호환 케이블을 이용하여 카메라를

스피커폰과 카메라 포트 모두 파란색으로

스피커폰의 뒷면 커버를 분리하여 스피커폰 케이블을 연결하십시오.

USB 와 RS232 케이블을 동봉된 나사로 고정하십시오. RS232 케이블은 옵션 액세서리입니다. AVer 에서 구입해주십시오. 케이블을 고정하기 전에 케이블이 카메라의 커넥터에 잘 연결되었는지 확인하십시오.한국어-41

4. 카메라를 컴퓨터/노트북에 연결하십시오.

패키지에 포함된 USB 2.0 케이블을

VC520 Pro2 는 USB 2.0 과 호환되는 USB 3.1 포트를 갖고 있습니다. USB 2.0 및 USB 3.1 포트의 최대 해상도/fps 는

프리셋( ): 리모컨의 프리셋 버튼은 2 가지 기능을 합니다. 프리셋 저장 - 카메라를 원하는 위치로 움직입니다. 화면에 저장 메시지가 표시될 때까지 프리셋 버튼을 길게 누르십시오. 프리셋 위치 버튼 0

9 를 선택하여 현재 카메라 위치를 저장하십시오. 필요한 경우 단계를 반복하십시오. 프리셋 불러오기 - 프리셋 버튼과 프리셋 위치 버튼 0

9 를 눌러 저장된 카메라 위치를 불러오십시오. 필요한 경우 단계를

”를 1 초 동안 눌러 WDR 기능을 켜거나 끄십시오.

”를 1 초 동안 눌러 SmartFrame 기능을 켜거나 끄십시오.

”를 1 초 동안 눌러 RTMP 기능을 활성화하거나

”을 1 초 동안 누르고 있으면 카메라가 절전 모드로 전환됩니다. 모든 비디오 스트리밍이 차단됩니다. 깨우려면 버튼을 다시 1 초 동안 누르거나 방향 버튼을

USB 스트리밍이 켜져있는 동안에는 작동하지 않습니다.

카메라 선택( ): 카메라가 한 대이고 설정이 필요하지 않다면 기본 설정은 카메라 1 입니다. 리모컨에서 카메라 2 또는 3 을 누르면 리모컨이 카메라를 제어할 수 없게 됩니다. 이 경우에는 리모컨에서 카메라 1 을 다시 누르십시오.

SmartFrame ( ): 1 초 동안 눌러 SmartFrame 기능을 수동 프레이밍/자동 프레이밍/사전 설정 프레이밍모드 중에서 선택합니다. 메시지(그림의 메시지)가 화면에 표시되어 모드를 나타냅니다. [참고] SmartFrame 은 얼굴 및 신체 감지 기술을 적용합니다. 마스크를 쓴 사람이나 옆 얼굴을 보이는 사람도 감지할 수 있습니다. 최대 감지 거리는 7 – 10 미터입니다. 프리셋 포인트를 미리 설정합니다. (프리셋 포인트 1 – 9 만 해당. 프리셋 0 은 홈 포지션입니다.)한국어-43

1. 패키지에 포함된 드릴링 페이퍼를 이용하여 카메라를 장착하고자 하는 벽면에 구멍을 뚫으십시오. 2. 나사(별매)를 이용하여 L-마운트 브라켓

를 벽면에 고정하십시오. [참고] 시멘트 벽: M4 x 20 mm 셀프 태핑 나사 (x4) + 플라스틱 원추형 앵커 목재 벽: M4 x 20 mm 셀프 태핑 나사 (x4) 3. 그 다음에 L-마운트 브라켓

를 2 개의 나사(M4 x 8 mm, 패키지에 동봉)로 조립하십시오. 4. L-마운트 브라켓을 조립한 후 나사(별매)를 이용하여 L-마운트 브라켓 하단을 벽면에 고정하십시오. [참고] 시멘트 벽: M4 x 20 mm 셀프 태핑 나사 (x2) + 플라스틱 원추형 앵커 목재 벽: M4 x 20 mm 셀프 태핑 나사 (x2) 5. 케이블을 L-마운트 브라켓 구멍으로 통과시켜 케이블을 케이블에 맞는 연결 포트에 연결하십시오.

6. 나머지 나사(1/4” - 20 L = 7.5 mm, 패키지에 동봉)를 이용하여 카메라를 L-마운트 브라켓에

이 장치를 이용하려면 컴퓨터가 필요합니다.

Lync, Vidyo, vMix, WebRTC, Wirecast, XSplit 등 비디오 협업용 애플리케이션을 여십시오.

2. 애플리케이션에서 VC520 Pro2 를 기본 카메라, 마이크, 스피커 장치로 설정하십시오 (자세한

내용은 이용하시는 애플리케이션의 설정 안내를 참조하십시오).

3. 화상통화를 할 준비가 되었습니다.

[참고] VC520 Pro2 는 플러그 앤 플레이 방식 컨퍼런스 카메라입니다. 이 시스템에는 별도의 드라이버가 필요하지 않습니다. 고급 설정 및 펌웨어 업데이트는 PTZApp 2 를 다운로드하십시오. 브라우저를 통해 연결하기 VC520 Pro2 는 IP 스트리밍용 이더넷 포트가 있으며 관리자가 인터넷 접속을 통해 원격으로 카메라를 제어하고 설정할 수 있습니다. 또한 VC520 Pro2 는 RTSP 및 RTMP 기능을 지원합니다. 자세한 내용은 사용설명서를 참조하시거나 저희 기술 지원을 문의해주십시오.

1. VC520 Pro2 가 인터넷에 접속되었는지 확인하십시오.

2. PTZApp 2* ( )를 실행하고 VC520 Pro2 를 USB 로 PC 에 연결하십시오.

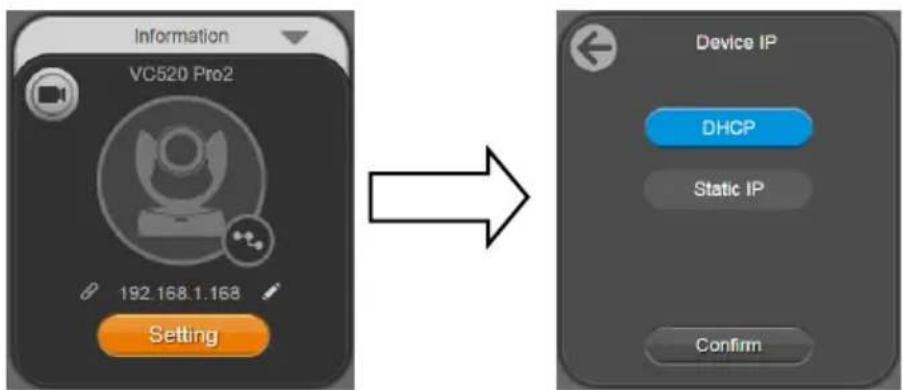

3. 카메라의 기본 IP 주소는 192.168.1.168 입니다. 연필 아이콘( )을 클릭하여 IP 주소를

4. 웹링크 아이콘( )을 클릭하여 Chrome 페이지를 실행하십시오. 비밀번호를

입력하십시오(기본 비밀번호는 aver4321 입니다). [참고] 지원 브라우저: Chrome: 버전 76.x 이상 Firefox: 버전 69 이상 IE: 미지원

5. IP 주소를 편집하면 사용자가 이더넷 케이블 연결로만 카메라의 웹 설정에 접속할 수

6. 메인 웹 화면은 아래와 같이 표시됩니다.

• PTZApp 2 에서 사용자는 VC520 Pro2 의 IP 주소 설정을 변경하고 카메라 매개변수를 구성할 수 있으며, AI 트래킹 기능 및 고급 이미지 설정, 카메라의 팬, 틸트, 줌을 설정할 수 있습니다. 자세한 내용은 사용 설명서를 참조하십시오. https://www.aver.com/download-center (글로벌 및 유럽 지역) 또는 https://www.averusa.com/business/support/ (미국)로 이동하여 PTZApp2 를 다운로드하십시오. 다운로드 후 파일을 더블 클릭하고 화면 상의 안내에 따라 설치를 완료합니다. PTZApp 2 를 설치한 후 PTZApp 2 아이콘을 더블 클릭하여 애플리케이션을 실행합니다. 로그 아웃한국어-46 ** 그룹 IP 주소 변경을 지원하기 위해 AVer IP Finder 앱을 다운로드하실 수 있습니다.

1. IP Finder는https://www.aver.com/download-center (글로벌 및 유럽 지역)

또는https://www.averusa.com/business/support/ (미국)에서 다운로드하십시오.

3. “검색”을 클릭하면 이용 가능한 모든 장비가 화면에 나열됩니다.

FAQ, 기술 지원, 소프트웨어 및 사용 설명서 다운로드는 다음 홈페이지를 참조하세요: https://www.aver.com 사 용 자 안 내 문 이 기기는 업무용 환경에서 사용할 목적으로 적합성평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전자파간섭의 우려가 있습니다. ※ 사용자 안내문은 "업무용 방송통신기자재"에만 적용됩니다.

A 급 기기 (업무용 방송통신기자재) 이 기기는 업무용(A 급) 전자파적합기기로서 판 매자 또는 사용자는 이 점을 주의하시기 바라 며, 가정외의 지역에서 사용하는 것을 목적으로 합니다.Français-47 Contenu de l'emballage Module caméra Haut-parleur Télécommande Adaptateur secteur & Cordon d’alimentation*
