VC520 Pro2 - 视频会议系统 AVer - 免费用户手册

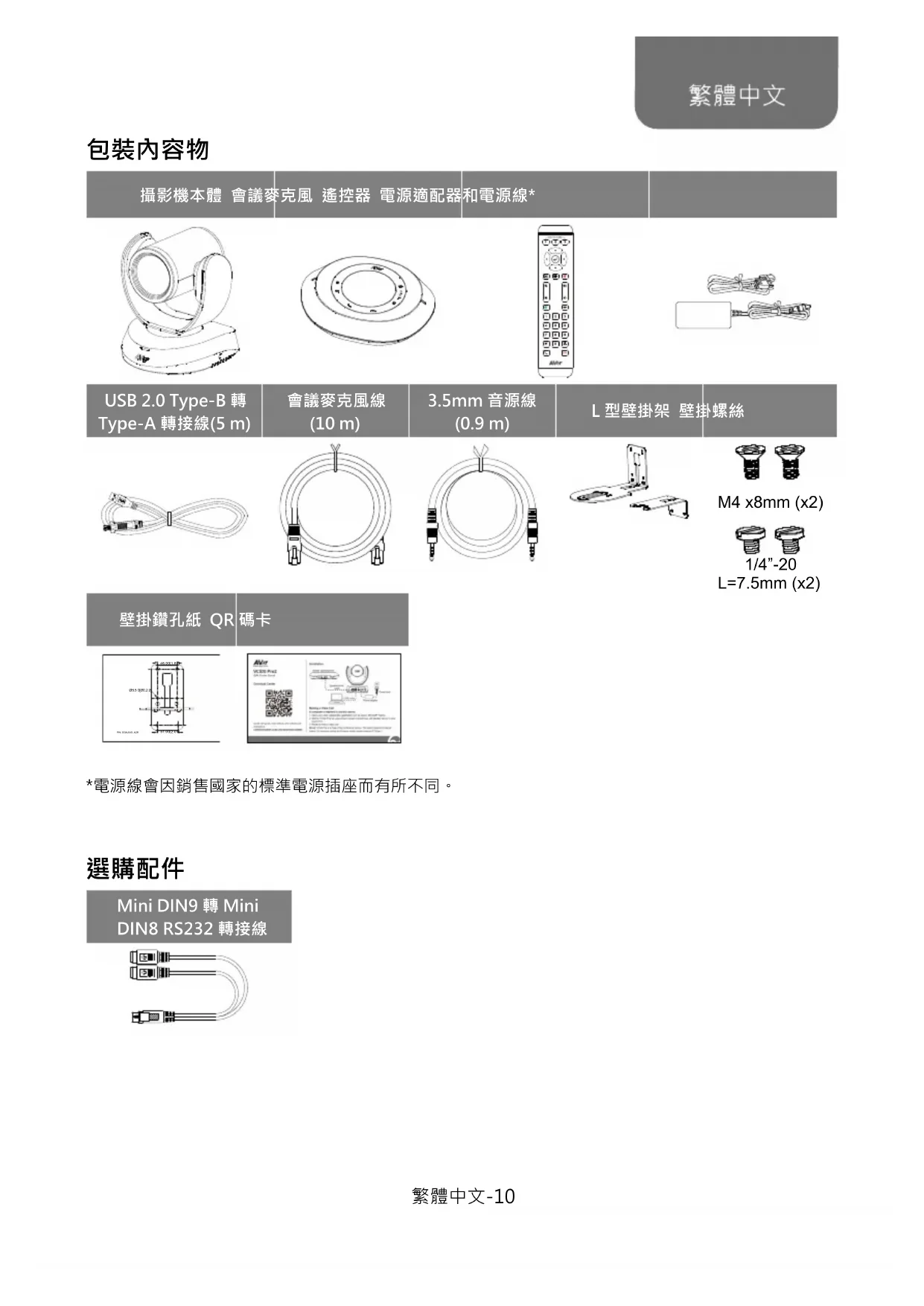

用户手册 VC520 Pro2 AVer

攝影機本體會議麥克風遙控器電源適配器和電源線*

3.5mm 音源線 (0.9 m)
L型壁掛架 壁掛螺絲

USB 2.0 Type-B 轉 Type-A 轉接線(5 m)
會議麥克風線(10m)

壁掛鑰孔紙QR碼卡

*電源線會因銷售國家的標準電源插座而有所不同。

選購配件

Mini DIN9 轉 Mini

DIN8 RS232 轉接線

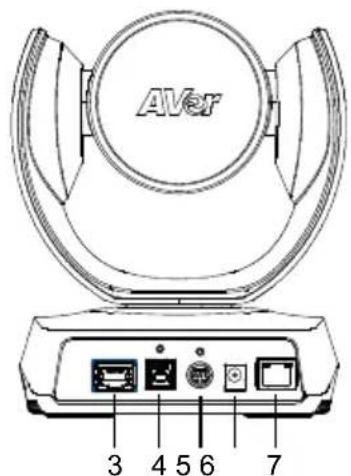

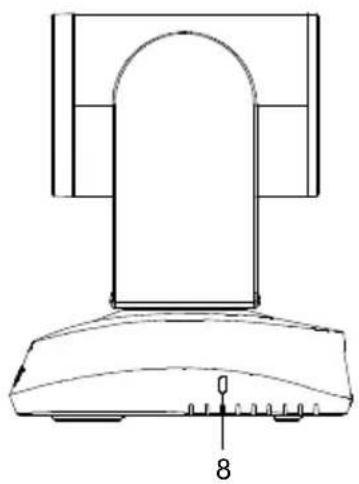

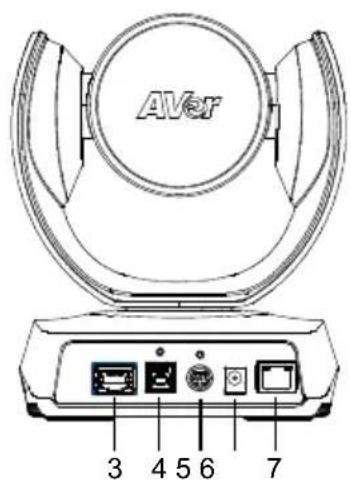

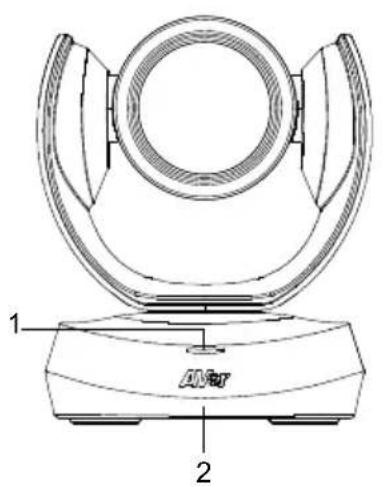

產品介紹

1 紅態指示燈 4 USB 3.1 Type B 連接埠 7 乙太網路埠
2 IR接收器5 RS232輸入/輸出連接埠8Kensington防盗孔
3會議麥克風連接埠 6DC12V電源插孔（藍色纖線）

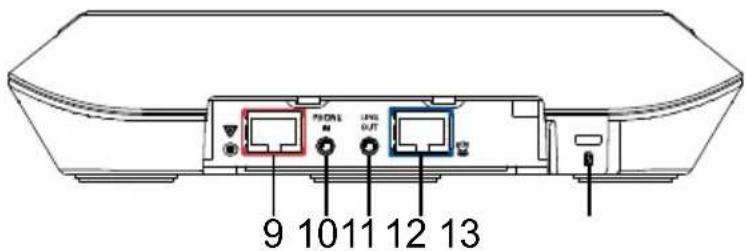

9會議麦克風連接埠

(紅色纖線，用於擴充會議麥克風和連接麥克風)

10 電話輸入連接埠
11 線路輸出連接埠
12 鐫頭連接埠(藍色纖線)
13 Kensington防盗孔

設備安裝

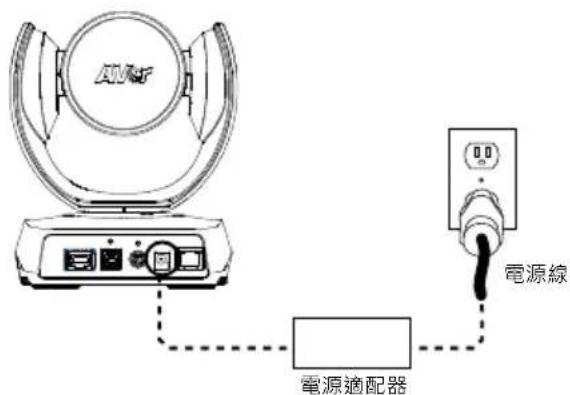

1. 將鏡頭連接至電源插座。

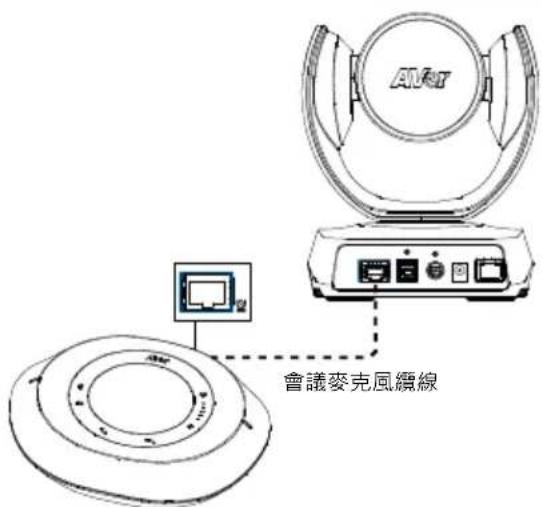

2. 使用隨附的相容纖線將鏡頭連接到會議麦克風。

[注意]

會議麥克風和鏡頭連接埠均標記為藍色。
取下會議麥克風的後蓋以連接會議麥克風纖線。

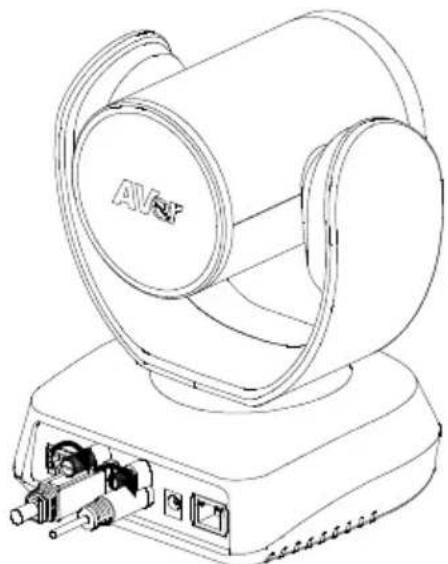

3. 連接必要的纖線。

[注意]

■請用隨附的螺絲固定USB和RS232纜線·RS232纜線為選配附件，請從AVer購買。
■固定纜線之前，請確保纜線已正確連接到鏡頭上的連接器。

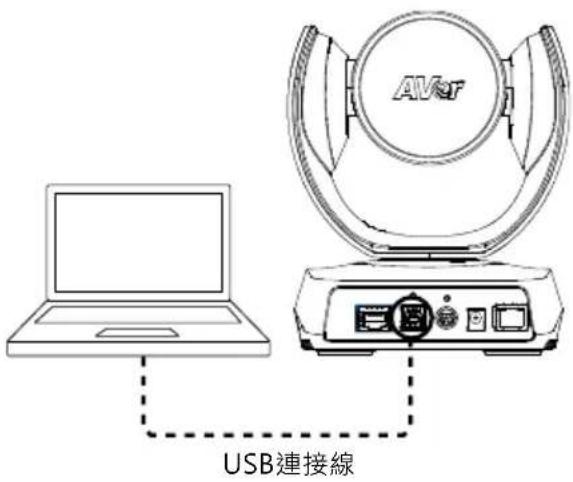

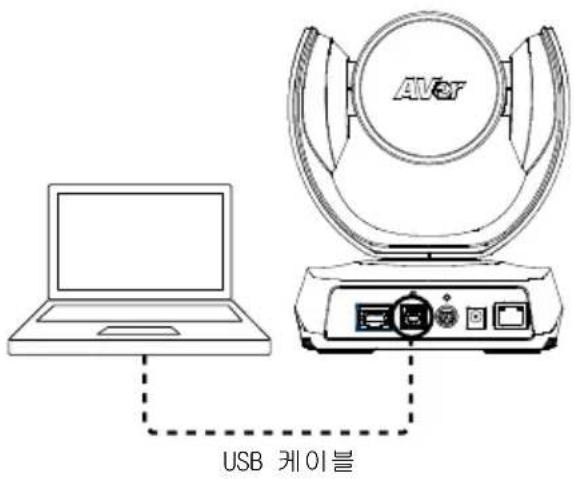

4. 將鏡頭連接到電腦/筆記型電腦。

[注意]

請使用包裝中隨附的USB2.0連接線。
VC520 Pro2 具有 USB 3.1 連接埠，可與 USB 2.0 相容。

USB 2.0 和 USB 3.1 连接埠的最大解析度/fps 如下所示。

	M-JPEG/fps NV	12/fps YUV/fps
USB 2.0	1080@/60 fps 720p	@/10 fps 480p@/30 fps	720p@/10 fps 480p@/30 fps
USB 3.1	1080p@/60 fps 1080	p@/30 fps 1080p	@/30 fps

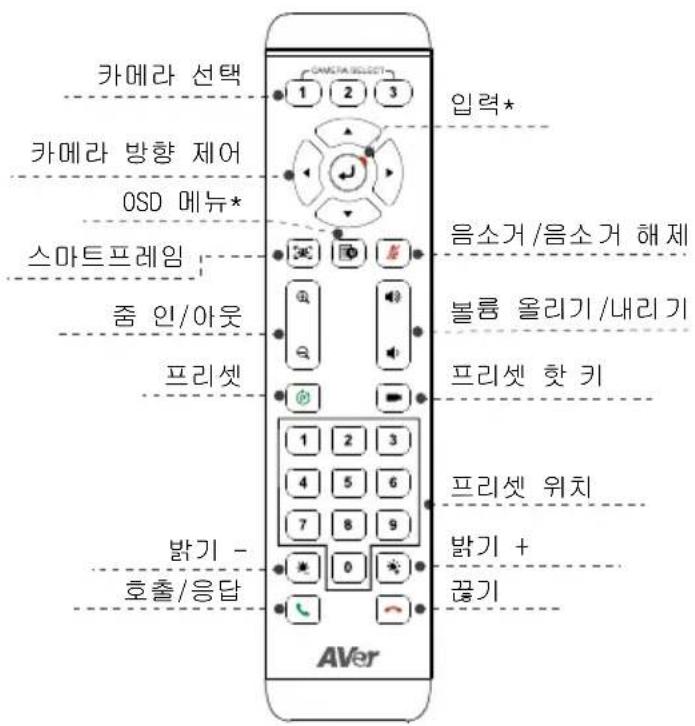

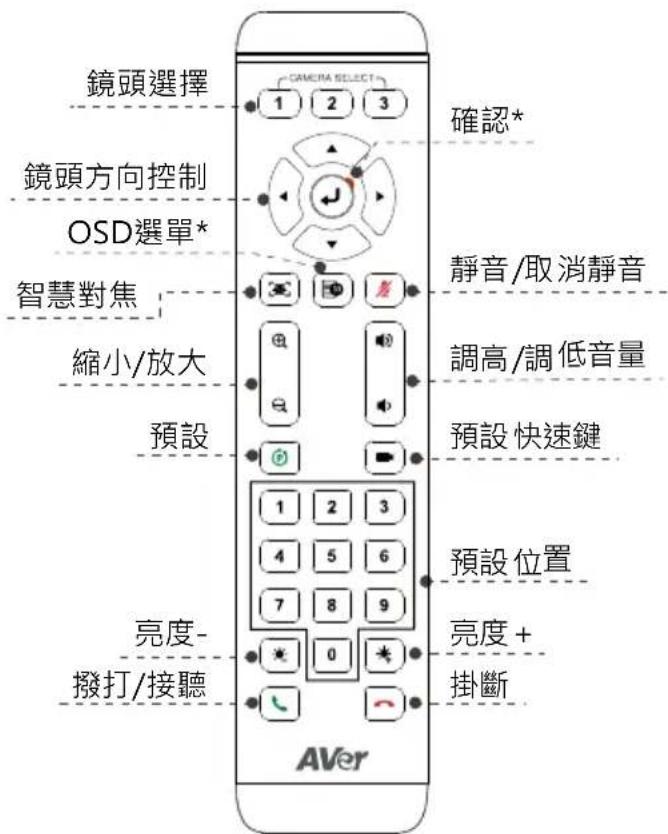

遥控器

*不支援 VC520 Pro2

AAA電池(必要)
預設(1)遙控器上的預設按鈕具有兩種功能。

儲存預設-將鏡頭移至所需位置。按住預設按鈕，直到在螢幕上看到儲存訊息。選擇預設位置按鈕0-9來儲存當前鏡頭位置。如果需要，請重複步驟。

載入預設-按預設按鈕和預設位置按鈕0-9來載入已儲存的鏡頭位置。如果需要，請重複步驟。

按住數字按鈕1秒鐘以開啟或關閉WDR功能。
按住數字按鈕秒鐘以開啟或關閉智慧對焦功能。

按住數字按鈕「81秒鐘以啟用或停用RTMP串流功能。
按住數字按鈕「秒鐘，以強制相機進入睡眠模式。它將切斷所有視頻流。要喚醒它，請再次按按鈕1秒鐘或按方向按鈕。此僅適用於網路串流存取，若此時有開啓USB影像串流則此熱鍵無作用。
■ 鍕頭選擇（1：如果只有一具鏡頭，並且不需要進行任何設定，則預設值為鏡頭1。如果按遙控器上的鏡頭2或3您將發現遙控器無法控制鏡頭。在這種情況下，請再次按遙控器上的鏡頭1。
智慧對焦按住1秒鐘，可將SmartFrame功能在手動取景/自動取景/預設點框圖模式之間切換。螢幕上將出現一則訊息(如圖所示)以告知當前模式。

[注意]SmartFrame具備臉部和身體補償技術。戴口罩或僅能看到臉部側面輪廓的人仍可被偵測到。最大偵測距離為7-10公尺。

請事先設定預設點區域再啟動 Preset Framing 功能。僅能設定預設點 1-9。預設點 0 是 Home 的位置。

壁掛安装

1. 使用包裝中隨附的壁掛鑰孔紙在使用者要安裝鏡頭的牆壁上鑰孔。
2. 使用螺絲(未含)將L型壁掛架A固定在牆上。

[注意]對於水泥牆：M4×20mm自攻螺絲(x4)+塑膠錐形錨

對於木牆：M4×20mm自攻螺絲(x4)

1. 然後，用2個螺絲(M4×8mm，內含在包裝中)組裝L型壁掛架A+B。
2. 完成組裝L型壁掛架後，使用螺絲(未含)將L型壁掛架的下部固定在牆上。

[注意]對於水泥牆：M4×20mm自攻螺絲(x2)+塑膠錐形錨

對於木牆：M4×20mm自攻螺絲(x2)

1. 將纖線穿過L型壁掛架上的孔，然後將纖線連接到相應的連接埠。

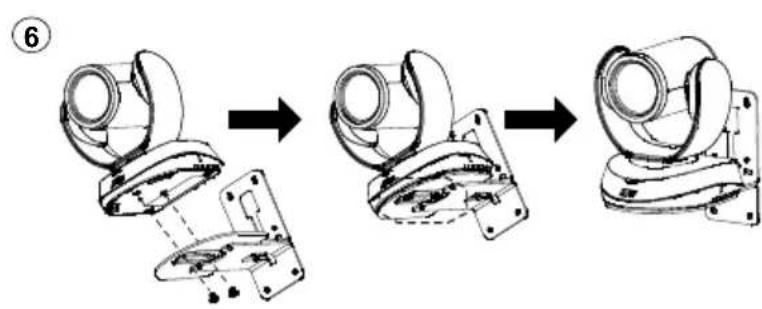

2. 使用剩餘的螺絲(1/4" - 20 L = 7.5 mm，內含在包裝中)將鏡頭固定在 L 型壁掛架上。

123

O

O

(4)

5

6

進行視訊通話

需要電腦才能使用此設備。

1. 開啟您的視訊協作應用程式，例如Zoom、Microsoft®Teams、Skype for Business、Skype、Google Meet、Intel®Unite™、RingCentral、BlueJeans、V-Cube、LiveOn、CyberLink UMeeting®、TrueConf、Adobe Connect、CiscoWebEX、Fuze、GoToMeeting™、Microsoft®Lync™、Vidyo、vMix、WebRTC、Wirecast、XSplit。
2. 將VC520Pro2設定為應用程式的主鏡頭、會議麥克風設備(相關詳細訊息請參閱您的應用程式設定指南)。
   3.準備進行視訊通話。

[注意]VC520Pro2是即插即用的視訊會議鏡頭。該系統不需要特殊的驅動程式。有關進階設定和韌體更新，請下載PTZApp2。

透過瀏覽器建立連線

VC520 Pro2 具備用於 IP 串流傳輸的乙太網路連接埠，並允許管理員透過網路進行遠端控制並設定鏡頭。此外，VC520 Pro2 支援 RTSP 和 RTMP 功能。有關更多詳細訊息，請參閱使用者手冊或聯繫我們的技術支援服務。

1. 確保VC520Pro2具有網路連線。

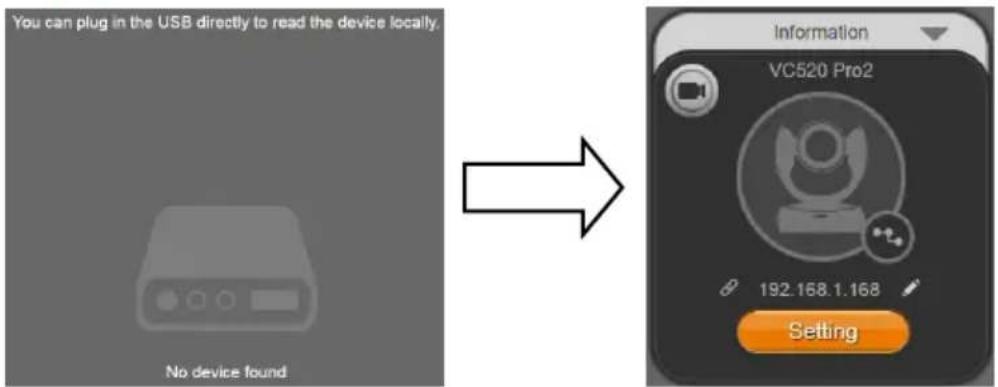

2. 故動 PTZApp 2^* （，然後以 USB 纜線將 VC520 Pro2 連接到電腦。

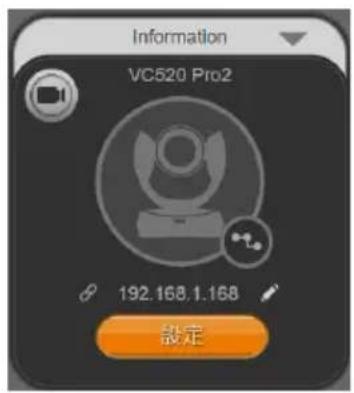

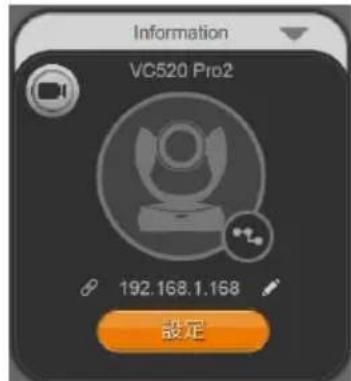

1. 錫頭的預設IP位址為192.168.1.168。點擊鉛筆圖示（）編輯IP位址**。

1. 點擊網路連線圖示(以啟動 Chrome 頁面。請輸入密碼(預設密碼為 aver4321)。

[注意] 測覽器支援：

• Chrome:76.x版本或以上

• Firefox: 69 版本或以上

• IE：不支援

• 編輯 IP 位址後，使用者只能透過乙太網路纜線連接進入鏡頭的網頁設定。拔下 USB 纜線。

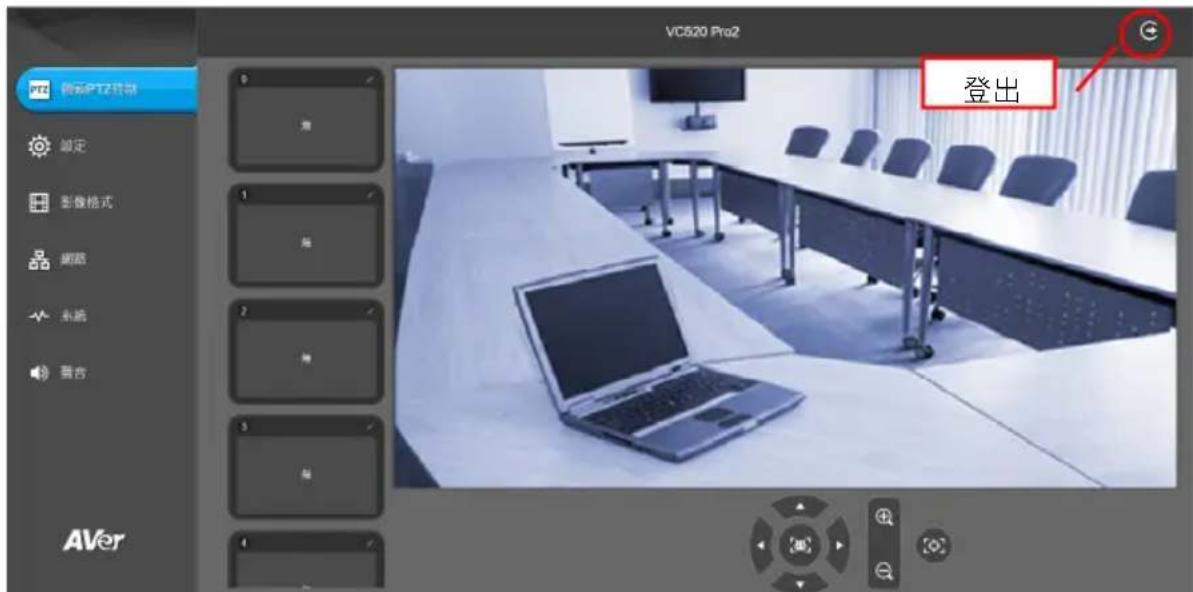

• 主網頁畫面顯示如下。

*在 PTZApp 2 中，使用者可以更改 VC520 Pro2 的 IP 位址設定、配置鏡頭參數、設定 AI 追蹤功能和某些進階畫面設定，以及鏡頭平移、傾斜和縮放等。詳細說明請參見使用手冊。

請連結網址：https://www.aver.com/download-center(全球和歐洲總部)或

https://www.averusa.com/business/support/ (美國)下載 PTZApp 2。下載之後，請按兩下該檔案，然後依照畫面上的指示操作完成安裝。

安裝PTZApp2之後，請按兩下PTZApp2圖示以執行應用程式。

**若要進行同時多台攝影機的IP位置變更，使用者可以下載AVer IP Finder應用程式。

1. 從https://www.aver.com/download-center(全球和歐洲總部)或

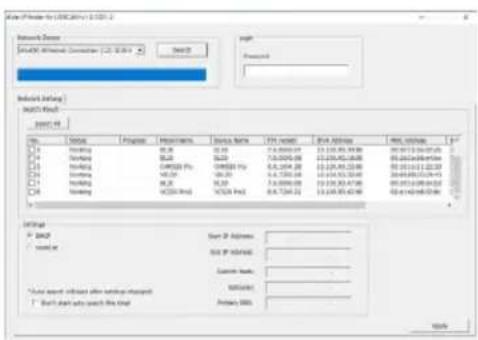

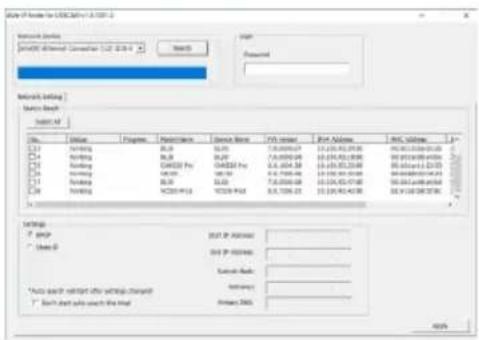

1. 執行IP Finder。
2. 點擊「搜尋」，螢幕上將列出所有可用設備。

版權宣告

©2021 圆展科技 版權所有。

遥控器電池安全資訊

請將電池存放在涼爽與乾燥的位置。
- 不要將電量用盡的電池棄置在家庭廢棄物中。請將電池棄置在特定回收處，或送回原購買的商店。
- 如果長時間不使用電池，請將其取出。電池漏液與腐蟲可能會損壞遙控器，請以安全方式棄置電池。
- 不可混用新舊電池。
- 不可混用不同類型的電池：鹼性、標準（碳鋅）或可充電（鎳鎘）電池。
- 不可將電池棄置於火源中。
請勿嘗試讓電池端子短路。

資訊

常見問題、技術協助、軟體和使用手冊下載，請到網址：https://www.aver.com/download-center

連絡資訊

圆展科技股份有限公司

新北市23673土城區大安路157號8樓

電話：[phone]

單元Unit	限用物質及其化學符號
	鉛Lead(Pb)	汞Mercury(Hg)	鎘Cadmium(Cd)	六價鉻Hexavalent chromium (Cr+6)	多溴聯苯Polybrominated biphenyls (PBB)	多溴二苯醚Polybrominated diphenyl ethers (PBDE)
電路板及零組件(電子料或電機料...等)	- ○	○ ○ ○○
塑膠組件(外殼或導電泡棉...等)	○ ○	○ ○ ○○
金屬組件(鐵殼或鐵條或螺柱...等)	- ○	○ ○ ○○
配件(電源供應器或遙控器或電纜線...等)	- ○	○ ○ ○○
紙製品及包裝件(紙盒或手冊或泡殼...等)	○ ○	○ ○ ○○
備考1. “超出0.1wt%”及“超出0.01wt%”係指限用物質之百分比含量超出百分比含量基準值。 Note 1: “Exceeding 0.1 wt%” and “exceeding 0.01 wt%” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition. 備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。 Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence. 備考3. “-”係指該項限用物質為排除項目。 Note 3: The “-” indicates that the restricted substance corresponds to the exemption.

警告使用者

這是甲類的資訊產品，在居住的環境中使用時，可能會造成射頻干擾，

在這種情況下，使用者會被要求採取某些適當的對策

包装内容物

摄影机 麦克风

遥控器

电源适配器和电源线*

USB 2.0 Type-B 至 Type-A 线缆（5 m）

麦克风线缆（10m）

3.5mm音频线缆(0.9m)

L型安装支架
安装用螺丝

1/4"-20 L=7.5mm (x2)

钻孔纸 二维码卡片

*电源线不尽相同，视销售国家/地区的标准电源插座而定。

可选附件

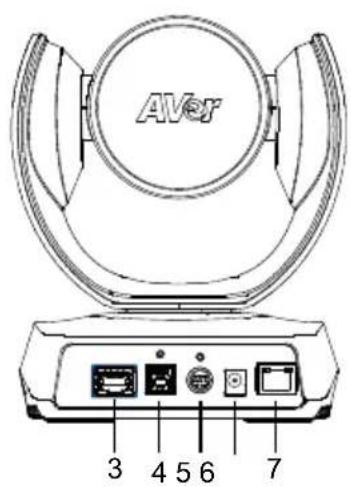

1 LED 状态灯 4
2 TR接收器5
3 麦克风接口（蓝色线缆）

USB3.1TypeB接口7

RS232 In/Out 接口 8

直流 12V 电源插孔

以太网络端口

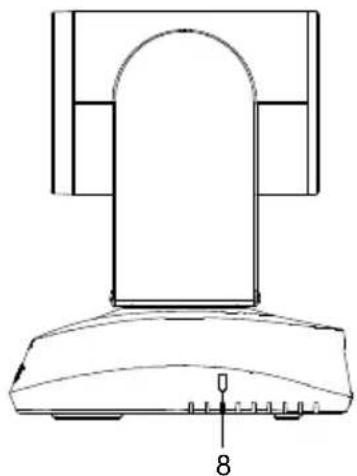

Kensington 防盗孔

9 麦克风接口

（红色线缆，用于较长距离的麦克风和扬声器连接）

10 手机接入口
11 输出线口
12 摄影机接口（蓝色线缆）
13 Kensington防盗孔

安装

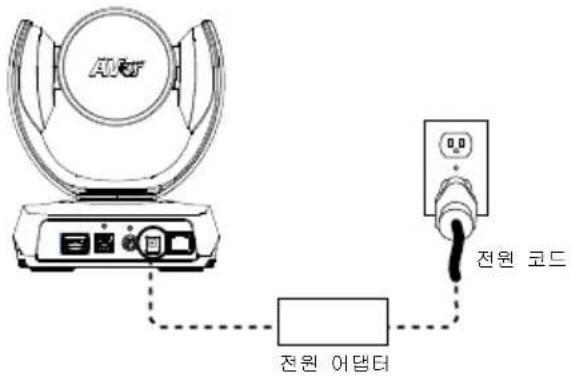

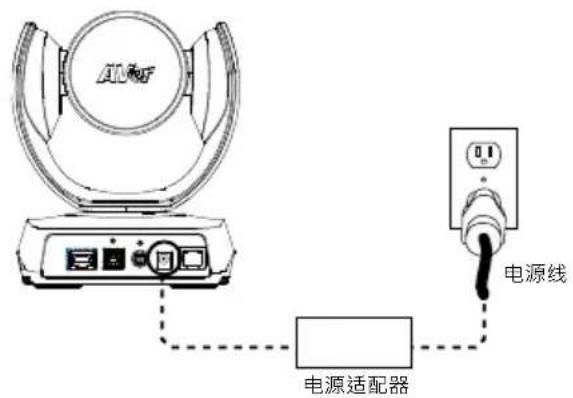

1. 将摄影机与电源插座相连接。

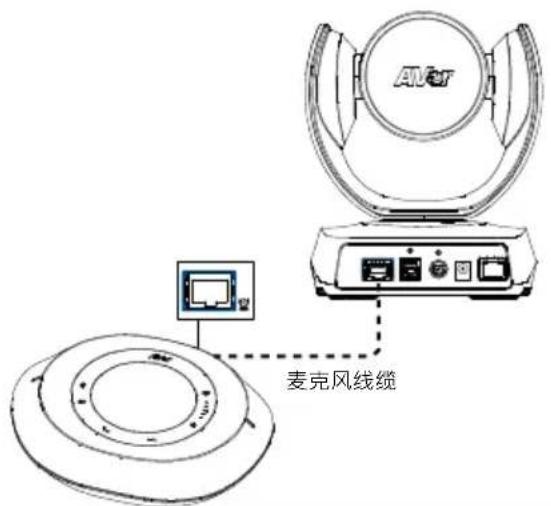

1. 使用包装内的兼容缆线将摄影机与麦克风相连接。

[注]

■麦克风和摄影机的接口都采用蓝色标识。
取下麦克风的后盖以连接麦克风线缆。

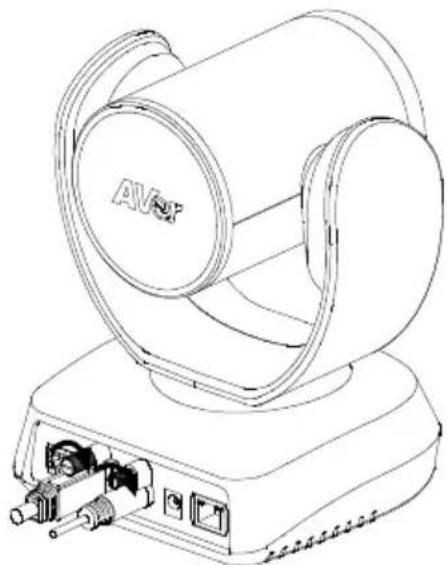

1. 连接必要的缆线。

[注]

■用所附螺丝固定好USB和RS232线。RS232线缆是可选附件；请从AVer购买。
■ 固定线缆前确保缆线与摄影机上的接口牢固连接。

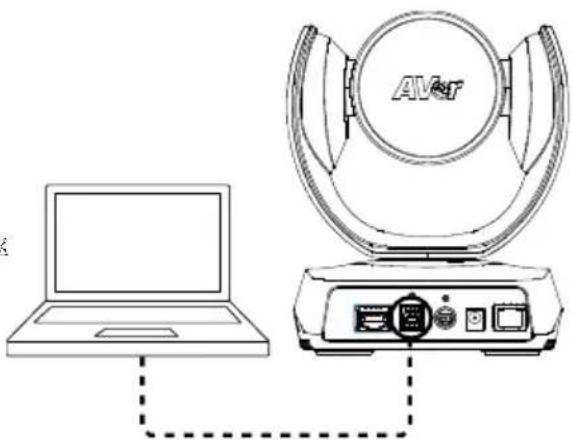

4. 将摄影机与电脑/笔记本电脑连接好。

[注]

■ 请使用包装内所提供的 USB 2.0 线。
VC520 Pro2 摄影机配有与 USB 2.0 兼容的 USB 3.1 接口。

以下给出针对USB2.0和USB3.1接口的最大分辨率/fps。

M-JPEG/	ps NW12/fps YUV/fps
USB 2.0	080@/60 fps 720	@/10 fps	720p@/10 fps
		480p@/30 fps	480p@/30 fps
USB 3.1	080p@/60 fps 10	50p@/30 fps 1080p@/30 fps

USB线缆

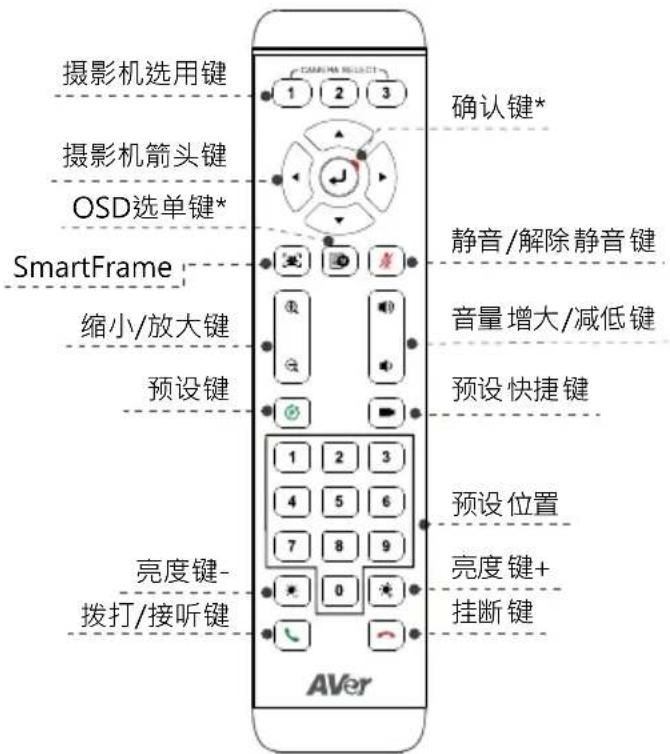

遥控器

*不支持 VC520 Pro2

需要使用AAA电池
■预设远程控制的预设键具备两个功能。

保存预设一将摄影机移动到所要求的位置。按下并按住预设键直至您在屏幕上看到保存信息。选择预设位置键0-9以储存当前的摄影机位置。如果需要，请重复上述步骤。

加载预设一按下并按住预设键0-9以加载已保存的摄影机位置。如果需要，请重复上述步骤。

■ 按下并按住数字键“1秒钟，以开启或是关闭WDR功能。
■ 按下并按住数字键“51”秒钟，以开启或是关闭SmartFrame功能。

■ 按下并按住数字键“81秒钟，以开启或是关闭RTMP串流功能。
按住数字按钮“秒钟，以强制相机进入睡眠模式。它将切断所有视频流。要唤醒它，请再次按按钮1秒钟或按方向按钮。此仅适用于网路串流存取，若此时有开启USB影像串流则此热键无作用。
摄像机选用键（如果您只有一台摄影机且无需进行任何设定，则默认为摄影机1。如果按下遥控器上的摄影机2或是3，您会发现遥控器无法控制摄影机。如果出现这种情况，请再次按下遥控器上的摄影机1。
SmartFrame 按下并按住 1 秒钟以便在手动框选/自动框选/预设点框图模式之间切换 SmartFrame 功能。会在屏幕上显示出一条信息（如图所示）表明所选择的模式。

Manual Framing

Auto Framing

Preset Framing

[注]SmartFrame采用面部和人体识别技术。佩戴口罩或是侧脸依然可以进行识别。最大识别距离为7至10米。请事先设定预设点区域再启动PresetFraming功能。仅能设定预设点1-9。预设点0是Home的位置。

壁挂安装

1. 请使用包装内的钻孔纸在用户指定安装摄影机的墙面上钻孔。
2. 使用螺丝（未包括在内）将L型安装支架A固定在墙上。

[注] 对于水泥墙：M4 x 20 mm 白攻螺丝（x4）+塑料锥形胀管

对于木质墙：M4×20mm自攻螺丝（x4）

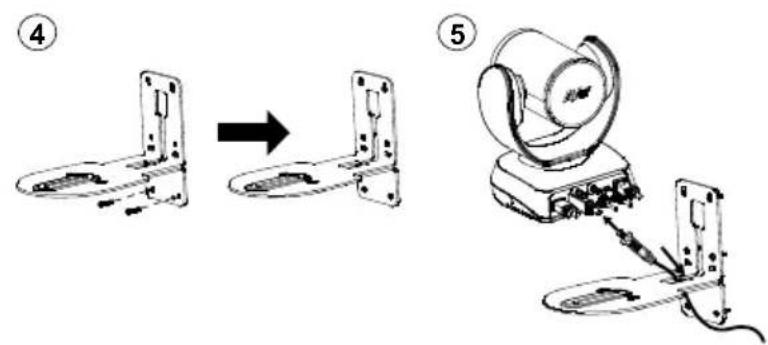

1. 然后，用两颗螺丝 (M4 × 8 ~mm ，已包括在包装内)组装 L 型安装支架 A + B。
2. 组装好L型安装支架后，请使用螺丝(未包括在内)在墙上固定好L型安装支架的下半部分。

[注] 对于水泥墙：M4 x 20 mm 自攻螺丝（x2）+塑料锥形胀管

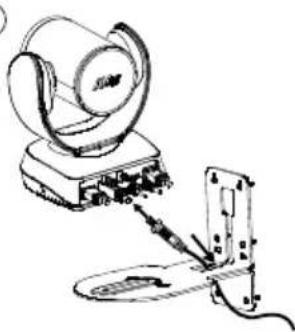

1. 将各线缆穿过 L 型安装支架上的穿孔，然后将各线缆与相对应的接口连接。

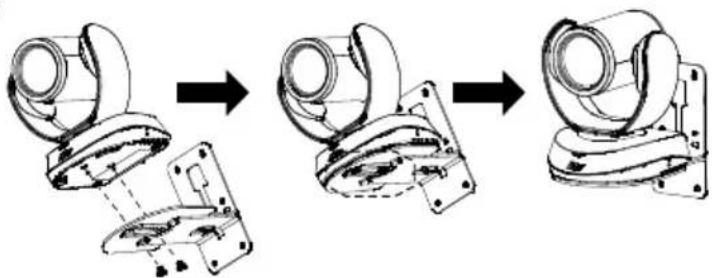

2. 使用余下的螺丝 (1 / 4)^ - 20L = 7.5mm ，包括在包装内)将摄影机固定至I型安装支架。

123

O

O

④

5

(6)

进行视频通话

使用此装置需要一台电脑。

1. 请打开您的视频协作应用程序，例如Zoom、Microsoft Teams、Skype 商业版、Skype、Google Meet、Intel Unite™、RingCentral、BlueJeans、V-Cube、LiveOn、CyberLink U Meeting™、TrueConf、Adobe Connect、Cisco WebEx™、Fuze、GoToMeeting™、Microsoft Lync™、Vidyo、vMix、WebRTC、Wirecast和Xsplit。

2. 将VC520 Pro2设置为应用程序中的主摄影机、麦克风和扬声器(详细步骤请查阅您所用应用程序的设置指南)。

3. 此时即可进行视频通话操作。

[注]VC520Pro2是一款即插即用型会议摄影机。该系统不要求特殊的驱动程序。对于高级设置和固件的更新，请下载PTZApp2。

通过浏览器进行连接

VC520 Pro2 具备用于 IP 串流的以太网接口，可让管理员通过互联网接入来进行远程控制和摄影机的设置。而且，VC520 Pro2 亦支持 RTSP 和 RTMP 功能。如需了解更多详情，请参阅用户手册或是联系我们的技术服务人员。

1. 请确保VC520Pro2可与互联网连接。

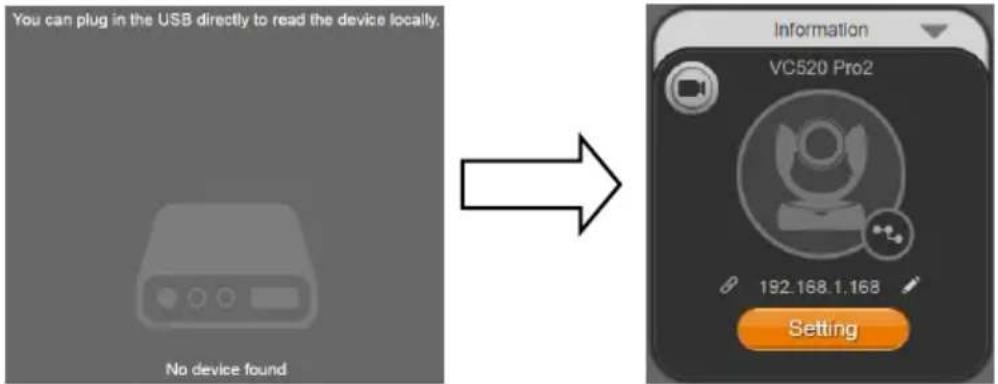

2. 启用PTZApp 2^* （）并且将VC520Pro2通过USB线缆与PC连接。

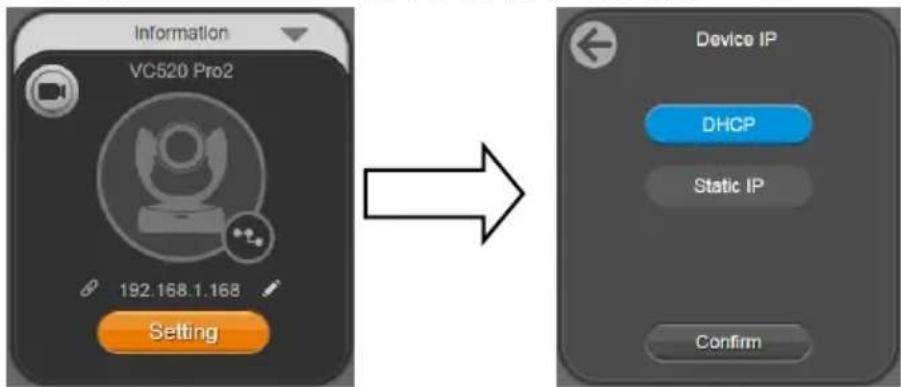

1. 摄影机缺省的IP地址为192.168.1.168。点击铅笔图标（）以编辑IP地址**。

1. 点击网络连接图标（以打开Chrome页面。请输入密码(默认密码是aver4321)。

[注] 支持的浏览器：

• Chrome: version 76.x 或更高版本 - Firefox: version 69 或更高版本 - IE: 不支持

• 编辑完IP地址后，用户只需使用以太网线缆连接即可访问摄影机网络设置。拔下USB线缆。

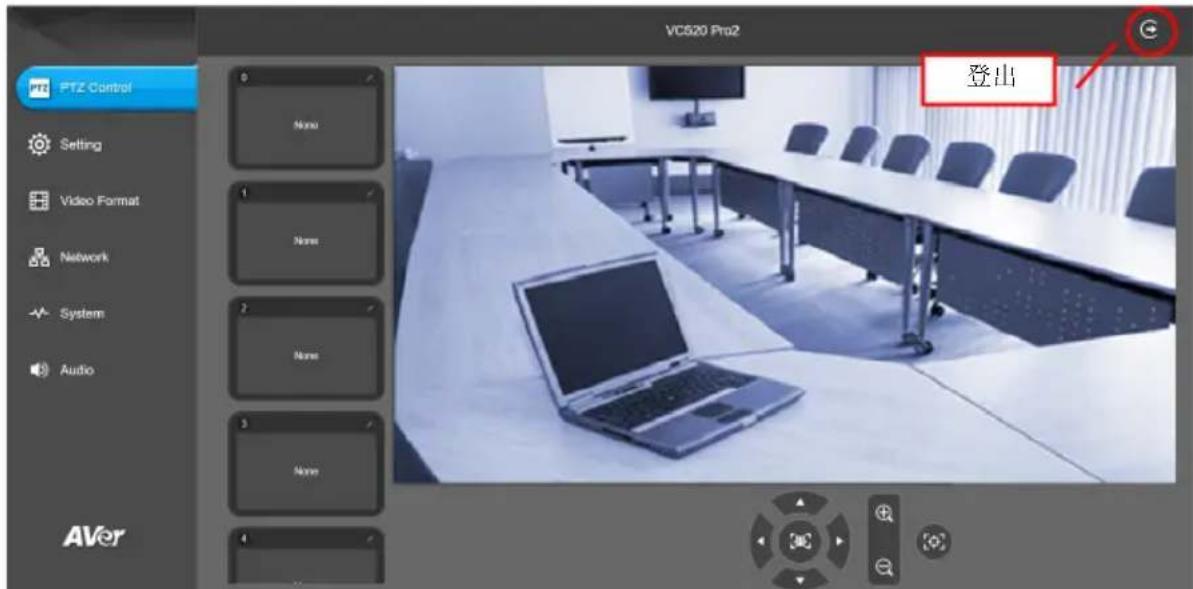

• 网页主屏幕如下所示。

*在 PTZApp 2 中，用户可以修改 VC520 Pro2 的 IP 地址，设置摄影机各项参数，设置 AI 跟踪功能和部分高级影像设定参数，对摄影机图像进行平移、倾斜以及放大。请参考用户手册了解详细信息。

请访问https://www.aver.com/download-center（全球和欧洲总部）或

https://www.averusa.com/business/support/ (USA) 以下载 PTZApp 2。下载后，双击文件并按屏幕上的说明完成安装。

安装PTZApp2后，双击PTZApp2图标运行应用程序。

**如要支持 IP 地址成组修改功能，用户可以下载 AVer IP Finder 应用程序。

1. 请从https://www.aver.com/download-center（全球和欧洲总部）或https://www.averusa.com/business/support/下载IP Finder（美国）。
2. 运行IP Finder。
3. 点击“Search”（搜索），屏幕上会列出所有可供使用的装置。

版权宣告

©2021 圆展科技 版权所有。

遥控器电池安全信息

请将电池存放在凉爽与干燥的位置。
- 不要将电量用尽的电池弃置在家庭废弃物中。请将电池弃置在特定回收处，或送回原购买的商店。
- 如果长时间不使用电池，请将其取出。电池漏液与腐虫可能会损坏遥控器，请以安全方式弃置电池。
- 不可混用新旧电池。
- 不可混用不同类型的电池：碱性、标准（碳锌）或可充电（镍镉）电池。
- 不可将电池弃置于火源中。
- 请勿尝试让电池端子短路。

信息

技术问题、技术支持、软件和使用指南下载，请链接网址：https://cn.aver.com。

连络信息

圆展科技
