使用説明書 VC520 Pro2 AVer

Lync、V i d y o 、 vMix、WebRTC、Wirecast、XSplit。

－ ○ ○ ○ ○ ○ 塑膠組件(外殼或導電泡

○ ○ ○ ○ ○ ○ 金屬組件(鐵殼或鐵條或

－ ○ ○ ○ ○ ○ 配件(電源供應器或遙控

－ ○ ○ ○ ○ ○ 紙製品及包裝件(紙盒或

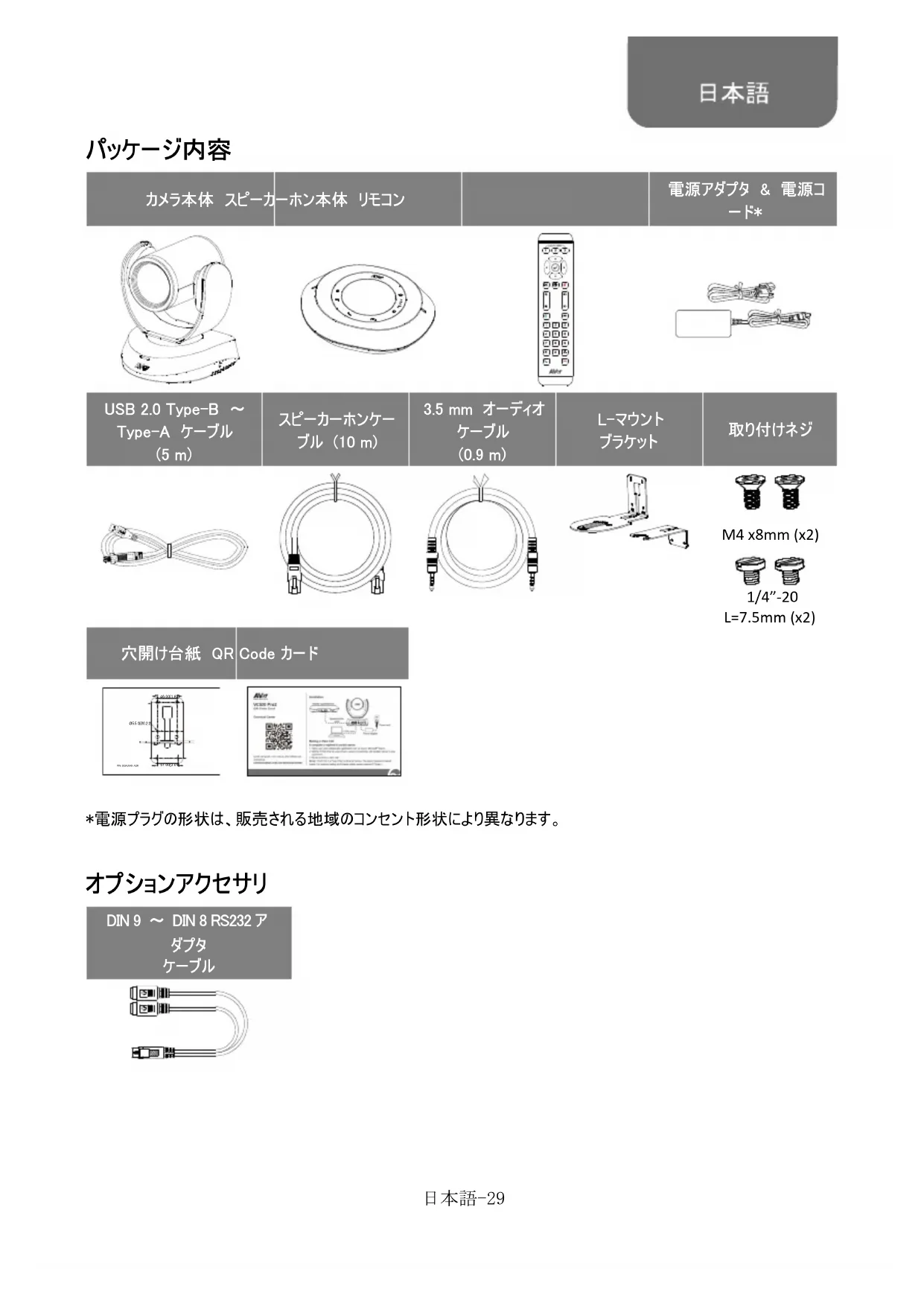

カメラ本体 スピーカーホン本体 リモコン 電源アダプタ & 電源コ

USB 2.0 Type-B ～ Type-A ケーブル (5 m)

M4 x8mm (x2) 1/4”-20 L=7.5mm (x2) 穴開け台紙 QR Code カード

*電源プラグの形状は、販売される地域のコンセント形状により異なります。

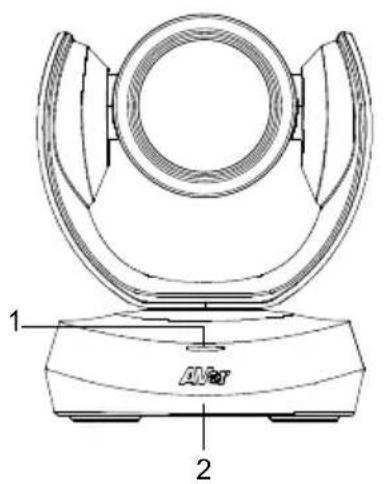

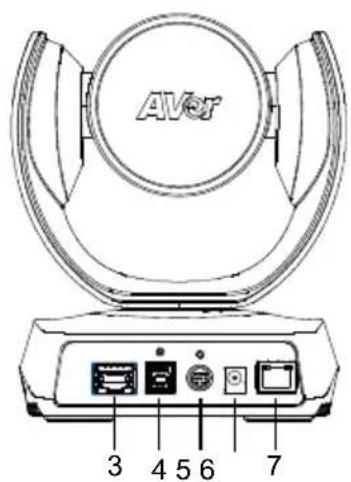

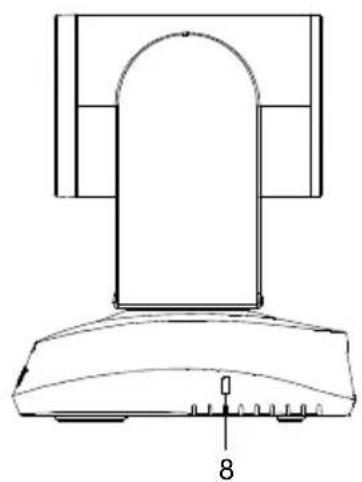

1 状態表示 LED 4 USB 3.1 Type B 端子 7 PoE 対応 LAN 端子 2 赤外線受光部 5 RS232 入出力端子 8 Kensington ロック 3 スピーカーホンポート

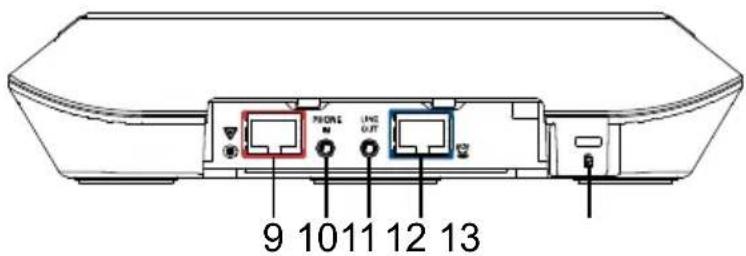

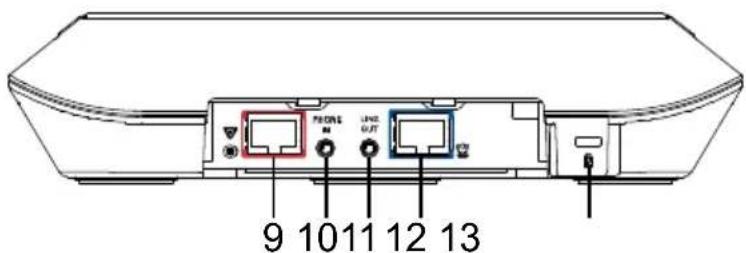

9 スピーカーホンポート (赤いケーブル、拡張スピーカーホ ンおよびマイクロホン接続用)

カメラポート (青いケーブル) Kensington ロック日本語-31

1. 付属電源アダプタを使用し、カメラへ給電します。

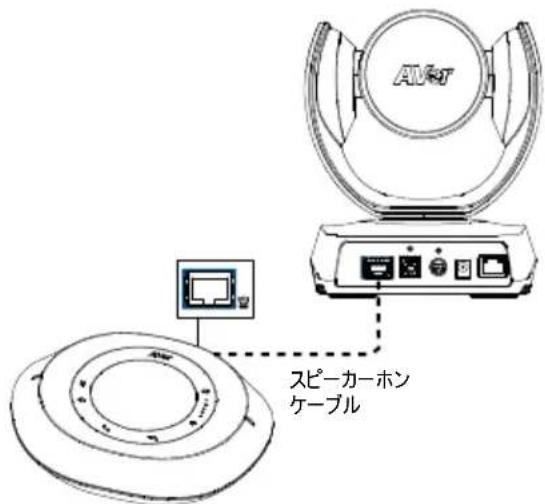

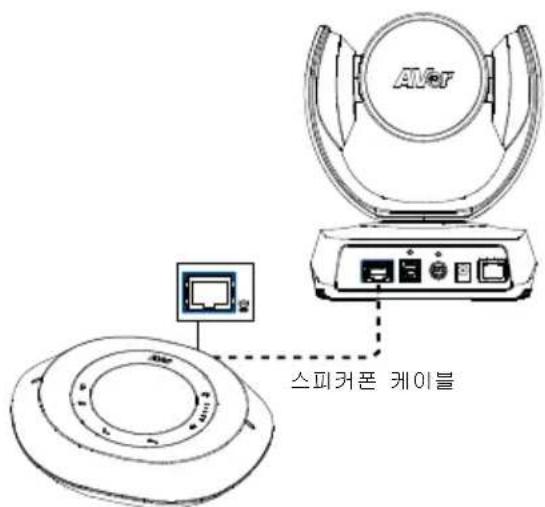

2. 付属の互換ケーブルで、カメラをスピーカーホンに接

スピーカーホンとカメラのポートは両方とも青く表示されて

スピーカーホンケーブルを接続するには、スピーカーホン の後部カバーを外してください。

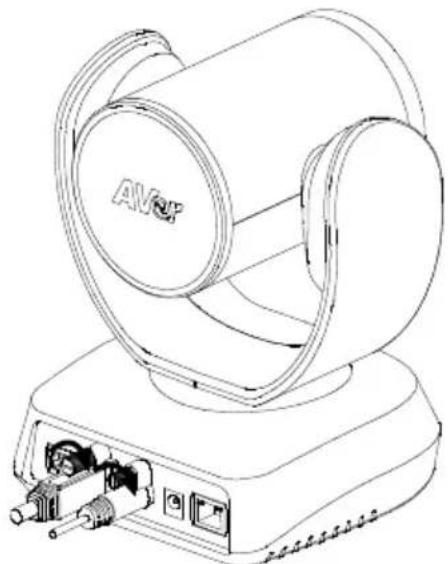

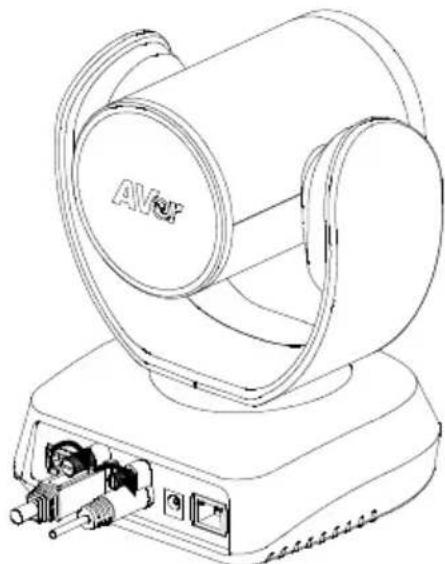

USB・RS232 ケーブルは付属ネジを使用し固定します。 RS232 ケーブルはオプションのアクセサリです。AVer から お買い求めになれます。 ケーブル固前に、各ケーブルがカメラの端子に正しく接 続されていることを確認してください。日本語-32

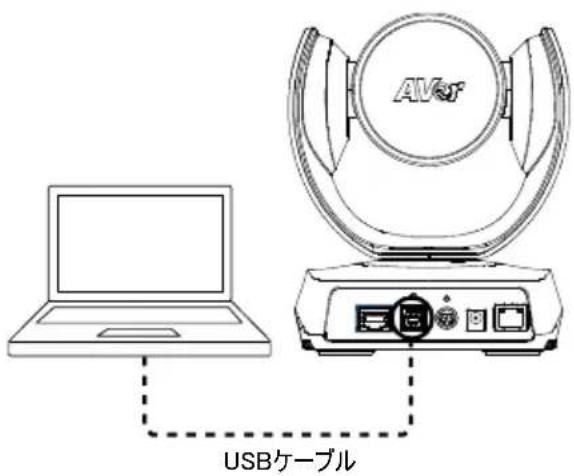

4. カメラとパソコンを USB ケーブルで接続します。

パッケージ同梱の USB ケーブルを使用します。 VC520 Pro2 は、USB 2.0 と互換性のある USB 3.1 端

*VC520 Pro2 では使用しません。

リモコンの使用には単四乾電池（非同梱）が必要で

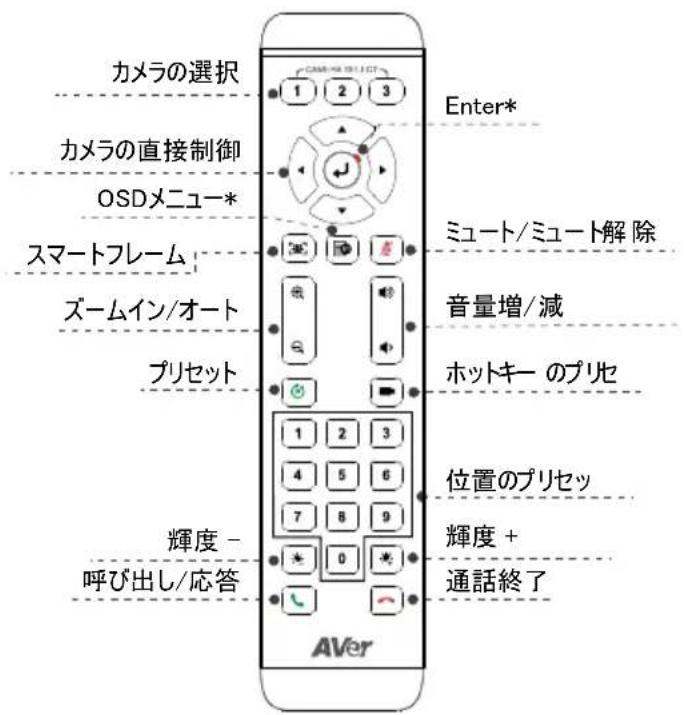

プリセット( )：プリセット設定に使用します。

画面にメッセージが表示されるま で、プリセットボタンを押し続けます。プリセット位置ボ タン 0 – 9 のいずれかを押すと、押した数字ボタンに 「カメラ位置・ズーム倍率」が保存されます。 複数のカメラ位置を登録する場合、上記手順を繰り 返し、各数字ボタンにカメラ位置を保存してください。

- プリセットボタンを短く押し、プリセ ットを登録済みの数字ボタン 0 - 9 を押すと、保存 された「カメラ位置・ズーム倍率」が呼び出されます。

数字ボタン「 」を 1 秒間長押しで、WDR 機能の オン/オフを行います。

数字ボタン「 」を 1 秒間長押しで、スマートフレー ム機能のオン/オフを行います。

数字ボタン「 」を 1 秒間長押しで、RTMP 機能のオン/オフを行います。

数字ボタン「 」を 1 秒間長押しで、カメラが 強制的にスリープモードとなり、すべてのビデオ 映像をオフにします。スリープから復帰するに は、ボタンをもう一度 1 秒間長押し、または方 向ボタンを押します。USB 映像が出力中の状 態では本機能は無効になります。

カメラの選択( )：カメラが 1 台のみ であれば設定は不要です。デフォルトはカメラ 1 に設定されています。デフォルトの状態でカメラ 2 または 3 を押すと、カメラは制御できなくなりま すので、リモコンでカメラ 1 を再度押してくださ

スマートフレーム( )：1 秒間押すことで、スマ ートフレーム機能が手動フレーミング/自動フレ ーミング/プリセットトラッキングモード**に切り替 わります。カメラ映像に、現在のモードを示すメ ッセージが表示されます。(下図参照) [注] スマートフレームは顔・人体認識のアルゴ リズムにより、マスク着用状態や横顔を認識す

認識可能な最長距離は 7 ～10 m です。 **あらかじめプリセット位置を設定してください （プリセット位置は 1 - 9 のみ。プリセット 0 はホ ームポジション用）。日本語-34 壁掛けマウントの取付・設置方法

1. パッケージ同梱の穴開け台紙を参考に、カメラを設置する場所の壁に穴を開けます。

2. ネジ(非付属品)で L-マウントブラケット

を壁に固定します。 [注] セメント壁の場合：M4 x 20 mm タッピングねじ(x4) + プラスチック円錐アンカー 木製壁の場合：M4 x 20 mm タッピングねじ(x4) 3. L-マウントブラケット

を 2 本のネジ(M4 x 8 mm、付属品)で組み合わせます。

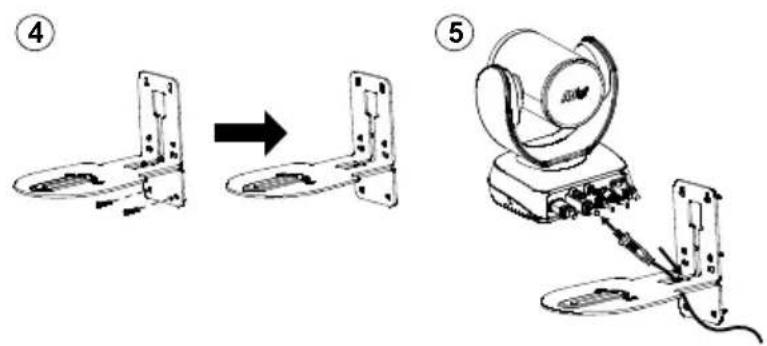

4. L-マウントブラケット組合わせ後、ネジ(非付属品)で L-マウントブラケットの下部を壁に固定します。

[注] セメント壁の場合：M4 x 20 mm タッピングねじ(x2) + プラスチック円錐アンカー 木製壁の場合：M4 x 20 mm タッピングねじ(x2)

5. ケーブルを L-マウントブラケットの穴に通し、各ケーブルをカメラの端子に接続します。

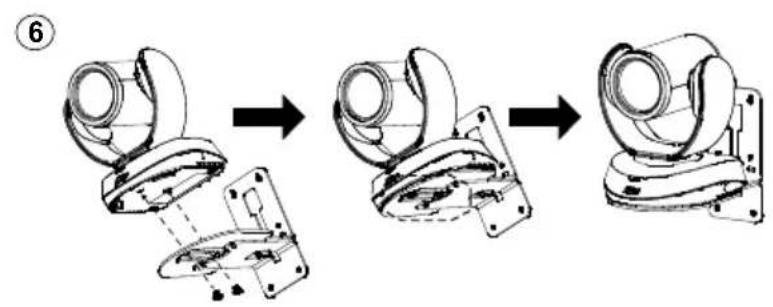

6. 残りのネジ(1/4" - 20 L = 7.5 mm、付属品)で、カメラを L-マウントブラケットに固定します。

本製品の使用には、パソコンが必須となります。。

1. 使用するパソコンとカメラを付属 USB ケーブルで接続し、カメラを使用するアプリケーションを起動します。

2. 使用アプリケーションのデバイス設定にて VC520 Pro2 を使用するカメラとして選択します。(詳細は各アプリケーシ

3. これでカメラを使用する準備は完了です。

[注] VC520 Pro2 は、プラグアンドプレイに準拠しており、ドライバの追加インストールを必要としません。 詳細設定・ファームウェア更新を行う場合、PTZApp 2 を弊社 HP よりダウンロード、インストールをお願いします。

VC520 Pro2 には IP ストリーミング用のイーサネットポートが搭載されており、管理者は IP ネットワーク経由でカメラをリ モート制御・設定変更を行うことができます。さらに、VC520 Pro2 は RTSP および RTMP 機能に対応します。 詳細については、ユーザーマニュアルを参照、または弊社テクニカルサポートまで、ご連絡ください。

1. VC520 Pro2 が使用する IP ネットワークに接続されていることをご確認ください。

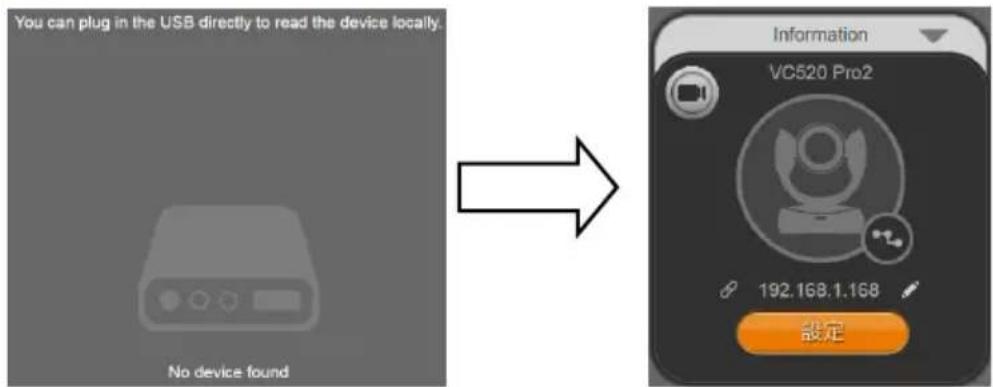

2. PTZApp 2* ( )を起動し、VC520 Pro2 を USB ケーブルで PC に接続します。

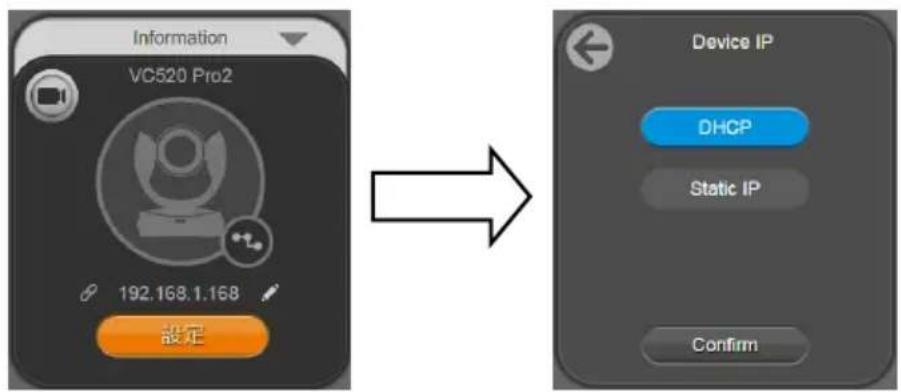

3. カメラのデフォルト IP アドレスは 192.168.1.168 です。鉛筆アイコン( )をクリックすると、IPアドレスを編集できます**。日本語-36

4. ウェブリンクアイコン( )をクリックすると、Web ブラウザのページが起動しますので、

ログインパスワードを入力してください。 (デフォルトのパスワードは aver4321 です)。 [注] 対応ブラウザ： Chrome：バージョン 76.x またはそれ以降 Firefox：バージョン69 またはそれ以降 IE：非対応

5. IP アドレス編集後、IP ネットワーク経由でのみ設定ページにアクセスできます。USB ケーブルを外してください

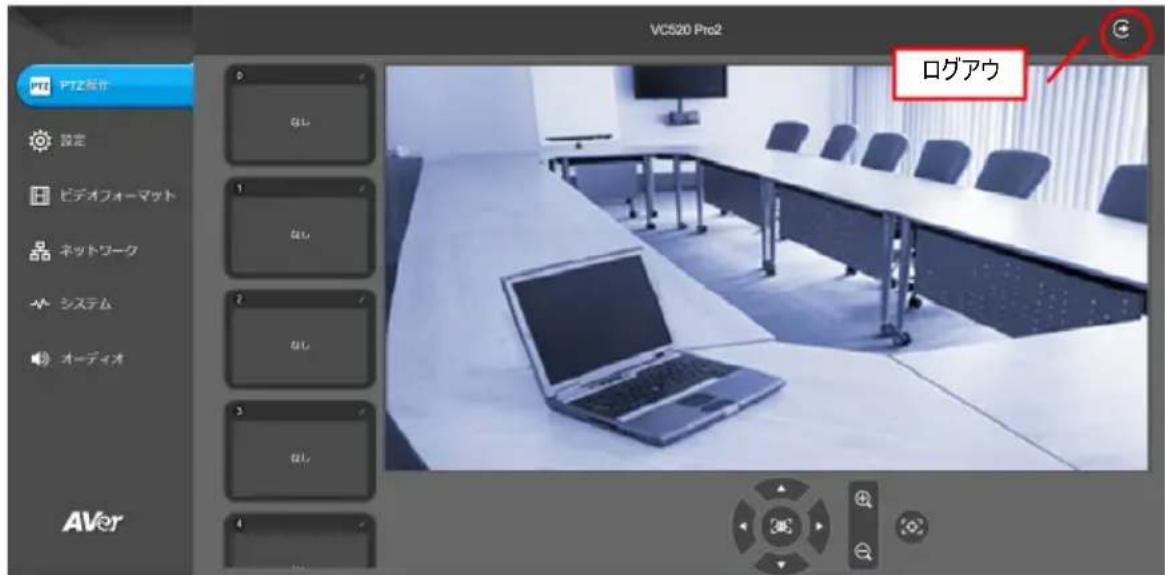

6. ウェブ管理画面は下図のように表示されます。

• PTZApp 2 では VC520 Pro2 の IP アドレス設定の変更、カメラの詳細設定、追尾機能および画質の詳細設定、カ メラのパン・チルト・ズーム操作を行うことができます。詳細についてはユーザーマニュアルをご参照ください。 PTZApp 2 は、https://jp.aver.com/download-center よりダウンロードいただけます。 ダウンロード後、画面に表示される指示に従い、インストールを実行してください。 PTZApp 2のインストール後、PTZApp 2アイコンをダブルクリックすると、アプリケーションが起動します。 ****グループ内での IP アドレス変更には、AVer IP Finder アプリをご利用ください。 IP Finder は、https://jp.aver.com/download-center よりダウンロードいただけます。

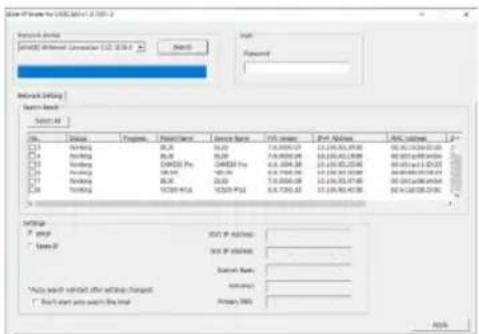

2. 「検索」をクリックすると、利用可能なデバイスが画面に表示されます。

よくある質問、技術サポート、ソフトウェア、ユーザーマニュアルのダウンロードにつきましては、 弊社 HP よりお問い合わせください。http://jp.aver.com この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。 この場合には使用者が適切な対策を講ずるよう要求されることがあります。 VCCI-A
