VB150 - ビデオ会議システム AVer - 無料のユーザーマニュアル

製品タイプ	ビデオ会議システム
ブランド	AVer
モデル	VB150
電源	12V DC（ACアダプター経由）
接続性	USB 3.1 Type-B、Ethernet、Bluetooth®、HDMI出力、拡張マイクポート
主な機能	SmartFrame、オーディオ追従、パン/チルト/ズーム（PTZ）、プリセット、Audio Fence、WDR、RTMPストリーミング
リモコン	プログラマブルキーとコンビネーションキー付属
マイク	内蔵マイクアレイ
スピーカー	内蔵
LEDインジケーター	ステータスインジケーター（電源、待機、通話、ミュートなど）
レンズ	レンズキャップ付き
画角	広角120°または深度90°（切替可能）
盗難防止装置	ケンジントンロック
オプションアクセサリー	拡張マイク10/20m、USB 3.1延長ケーブル10/20/30m、Bluetooth®ドングル
適合規格	クラスA、ICES-003（カナダ）
修理可能性	交換部品あり（オプションアクセサリー）

よくある質問 - VB150 AVer

カメラのプリセットを保存するには？

リモコンの数字（0-9）を長押しすると、現在の位置をプリセットとして保存できます。

プリセットを読み込むには？

希望のプリセットに対応する数字（0-9）を短く押します。

青色の常時点灯は何を意味しますか？

青色の常時点灯は、ビデオとオーディオが有効であることを示します。

SmartFrameモードを有効にするには？

リモコンのSmartFrameボタンを押すと、グループ全体を自動的にフレーミングします。

VB150をコンピューターに接続するには？

付属のUSB 2.0ケーブルを使用してVB150をコンピューターに接続し、電源を接続します。

Bluetooth®機能を使用するには？

電源を入れる前にBluetooth®ドングルを専用ポートに挿入し、リモコンまたはRoom ManagementからBluetoothを有効にします。

ミュートモードにするには？

リモコンのミュートボタンを押します。インジケーターが赤色の常時点灯になります。

オーディオ/ビデオ設定を調整するには？

Room Managementソフトウェアをコンピューターにダウンロードしてインストールし、VB150を接続して、Settingをクリックします。

オレンジ色の点滅はどうしたらいいですか？

オレンジ色の点滅はファームウェアアップデートを示します。デバイスの電源を切らないでください。

広角120°モードと深度90°モードを切り替えるには？

リモコンのコンビネーションボタン「Enter + 0」を押して切り替えます。

使用説明書 VB150 AVer

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

(注)本製品同梱の電源ケーブルは、本製品同梱の電源アダプタでのみ使用してください。

本製品同梱の電源ケーブルは、他の電気機器では使用できません。

〒160-0023 日本東京都新宿区 西新宿 3-2-26 立花新宿ビル 7 階

Tel: [phone]

お客様サポートセンター(固定電

話のみ): [phone]

USB 3.1 延長線 10 m/20 m/30 m

USB 3.1 延长器 10 m/20 m/30 m

USB 3.1 Type-A 到 Type-B 连接线(3 m)

屏幕安装套件

拡張マイク（10 m または 20 m ケーブル付属）

USB 3.1 延長ケーブル 10 m / 20 m / 30 m

USB 3.1
Type-A-Type-B
ケーブル (3m)

スクリーンマウントキット

* オプション販売品の購入・詳細は弊社販売代理店までお問い合わせください。

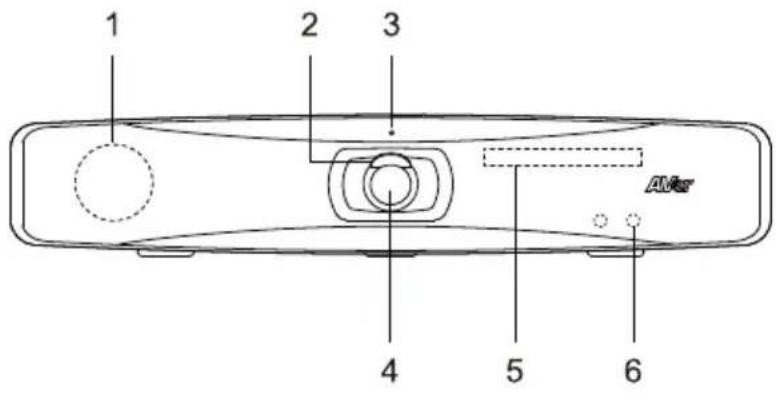

各部名称

1. スピーカー

2. レンズカバー

3. LED インジケータ

4. カメラレンズ

5. マイクロホン アレイ

6. 赤外線受光部

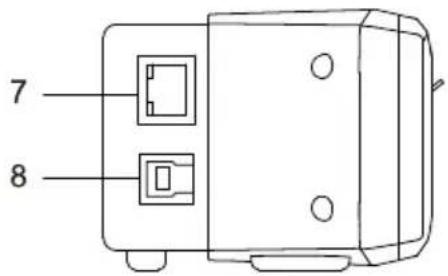

7. ネットワーク接続用 LAN 端子

8. USB 3.1 Type-B 端子

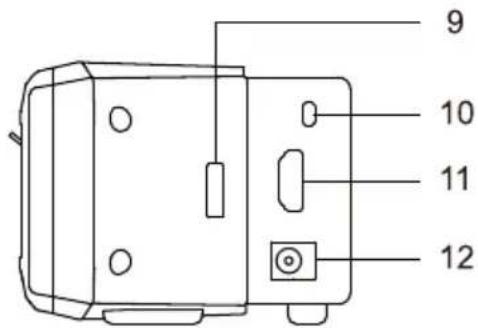

9. Bluetooth® ドングルポート

10. 増設マイクスピーカー端子

11. HDMI Out 端子

12. DC 12 V 電源差込口

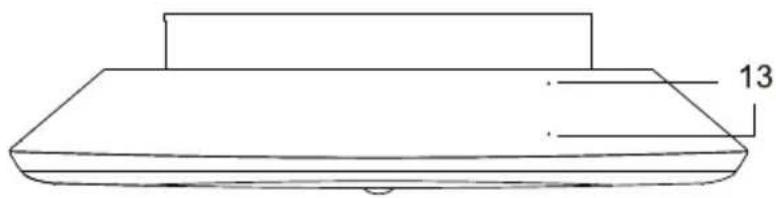

13. マイクロホン アレイ

14. ケンジントンロック

日本語-20

LED インジケーターの状態表示

色 状態
青色に1回点滅 電源オン
オレンジー色 スタンバイモード(USB デバイスに接続されていない)
白点灯 スタンバイモード(USB デバイスに接続)/通話保留
青点灯 ビデオ/オーディオオン
赤点灯 ミュート
紫点灯 ビデオはオフ、音声はオン(通話中)
点滅する電流灯 呼び出し
オレンジ色に点滅 ファームウェアアップデート
オレンジ色が2回点滅 リセット

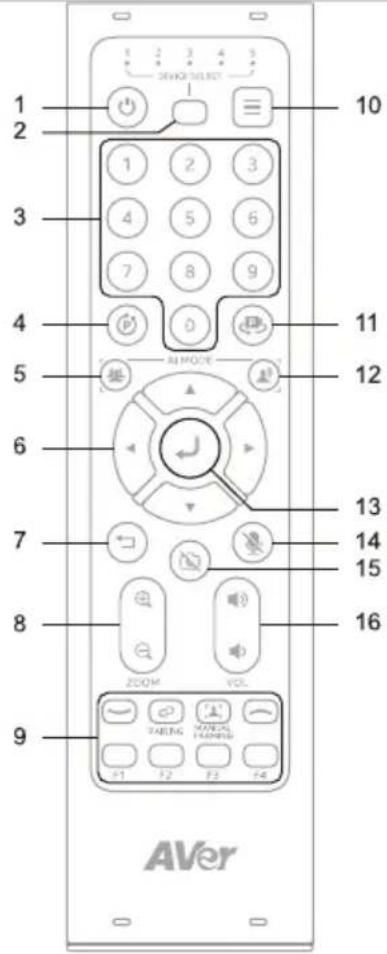

赤外線操作リモコン

製品には下図のどちらかのリモコンが付属しています。

名前 機能

1. 電源	N/A
2. カメラ選択	カメラを操作するには1を選択します。リモコンは工場出荷時に 1に設定されています。各ボタンを押すごとに 1-5を順に切り替えます。
3. 数字ボタン	プリセットを保存するには:番号(0-9)を長押しします。プリセットを読み込むには:番号(0-9)を押します。
4. 組み合わせボタン	組み合わせボタンガイドを開きます。詳細については<組み合わせボタン>を参照してください
5. SmartFrame	画面上のグループ全体をフレームに収めるには押します。追跡モードを切り替えるには長押しします。SmartFrame アイコンを非表示にするには、WebインターフェースまたはRoom ManagementでSetting>On-Screen Menu>Offに移動します。
6. パン・チルト制御	パンおよびチルトの方向制御。
7. 戻る	N/A
8. ズームイン/アウト	ズームインまたはズームアウトします。
9. 機能ボタン	参加:会議に参加します。ペアリング:長押しするとBluetooth®がオンになります。を押すと切断されます。Manual Framing:N/A退出:会議から退出します。F1:Audio Fenceをオンまたはオフにします。F2:DHCPと静的IPを切り替えるには、長押しします。F3、F4:N/A

	10. メニュー	N/A
	11. プリセット読み込み	押すごとに定義済みのプリセットを順に切り替えます。
	12. オーディオ追跡	オーディオ追跡モードを切り替えるには長押しします。
	13. Enter 押すと、現在の AI 機能が字幕で表示されます。
	14. ミュート マイクをミュートまたはミュート解除します。
	15. カメラオフ	N/A
	16. 音量	音量を上げたり下げたりします。

組み合わせボタン

連続して押す 動作内容
⊕ + 0	カメラの画角を 120^ または 90^ に切り替え
⊕ + 1	ワイドダイナミックレンジ (WDR) のオン/オフ
⊕ + 2	Preset 機能を有効または無効にします。
⊕ + 3	RTMP 配信の開始・終了

VB150 の設置

コンピューター

付属の USB 2.0 ケーブルを使用して VB150 をコンピューターに接続し、VB150 の電源コードを電源コンセントに接続します。

VB150 の電源を入れる前に、ワイヤレスドングルを Bluetooth® ドングルポートに接続してください。その後、リモコンまたは Room Management を使用して Bluetooth® をオンにします。

モバイルフォンの Bluetooth® をオンにし、VB150 と接続することで、会議中に外部マイクおよびスピーカーとして使用できます。

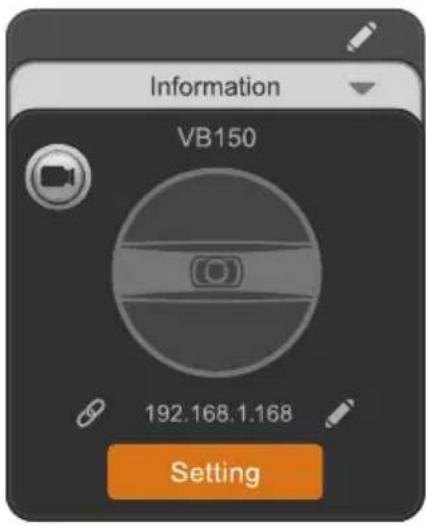

Room Management で設定を構成

1. Room Management を AVer ダウンロードセンターからダウンロードし、コンピュータでアプリケーションを起動します。
2. 付属の USB ケーブルを使用して VB150 をコンピュータに接続します。デバイスは Device Control ページに表示されます。
3. Setting をクリックしてオーディオ設定を調整します。

패키지 내용물

VB150

전원 어댑터 및 전원 코드
