РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ VC520 Pro2 AVer

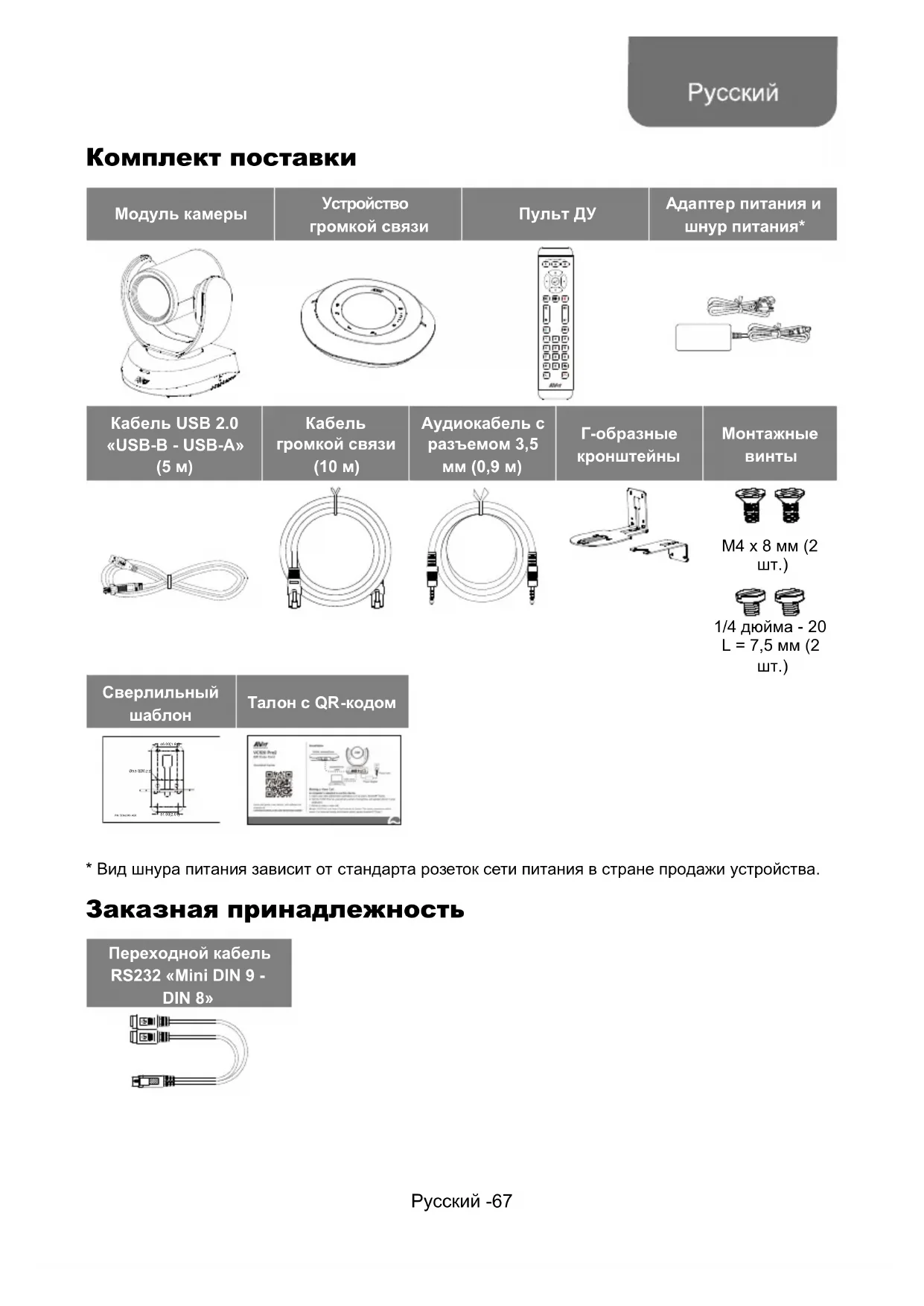

Адаптер питания и шнур питания*

громкой связи (10 м) Аудиокабель с разъемом 3,5 мм (0,9 м)

1/4 дюйма - 20 L = 7,5 мм (2

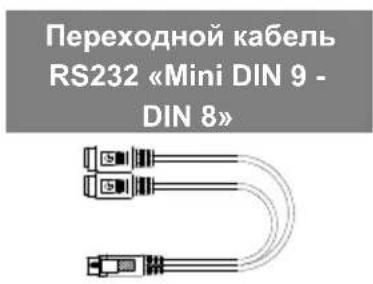

• Вид шнура питания зависит от стандарта розеток сети питания в стране продажи устройства. Заказная принадлежность Переходной кабель RS232 «Mini DIN 9 - DIN 8»Pусский -68 Основные элементы

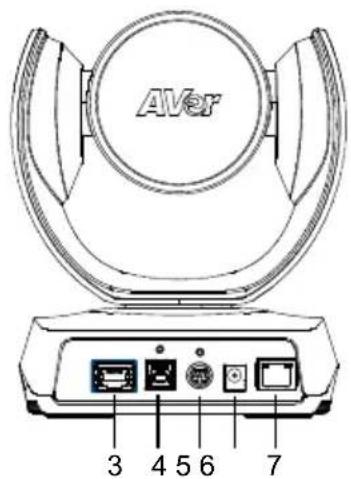

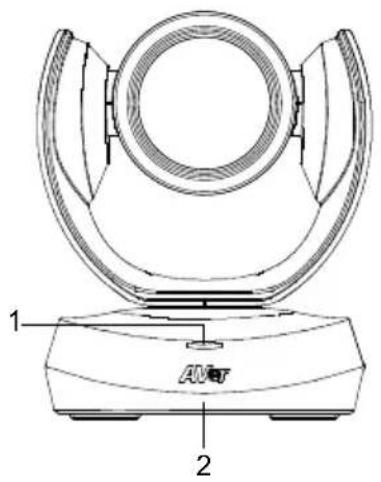

1 Индикатор состояния 4 Порт USB 3.1 (типа B) 7 Порт Ethernet 2 ИК-датчик 5 Порт ввода/вывода RS232 8 Замок Kensington 3 Порт громкой связи (синий кабель) 6 Гнездо питания 12В (пост.т.)

9 Порт громкой связи (красный кабель, для соединения с дополнительными устройствами громкой связи и микрофонами)

Порт PHONE IN Порт LINE OUT Порт камеры (синий кабель) Замок KensingtonPусский -69

1. Подсоедините камеру к электророзетке.

Шнур питанияАдаптер питания

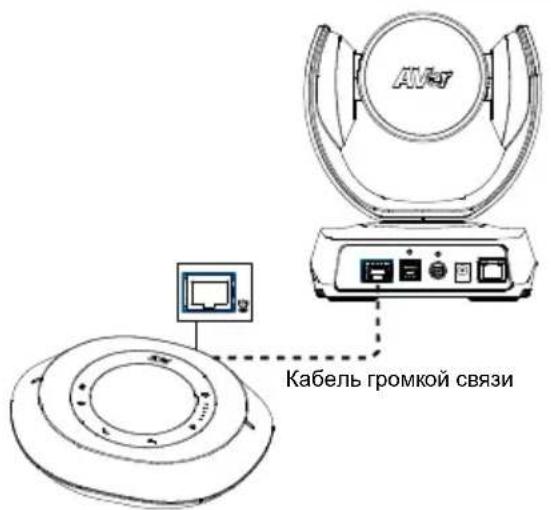

2. Подключите камеру к устройству громкой

связи с помощью прилагаемого совместимого кабеля. [Примечания] Порты громкой связи и камеры маркированы синим цветом. Снимите заднюю крышку с устройства громкой связи и подсоедините кабель громкой связи. Кабель громкой связи

3. Подключите необходимые кабели.

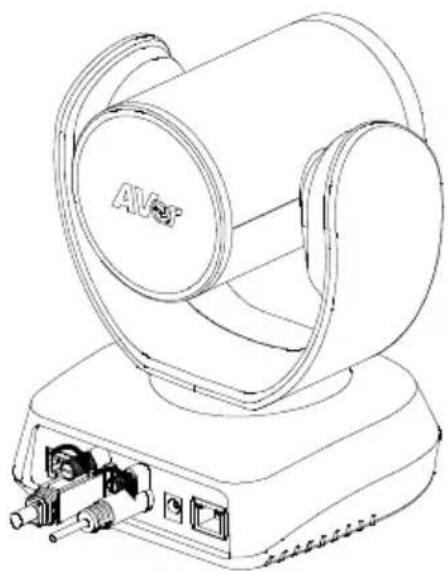

[Примечания] Закрепите кабели USB и RS232 встроенными винтами. Кабель RS232 является заказной принадлежностью, которую можно приобрести у AVer. Перед закреплением кабеля убедитесь в надежности подсоединения кабеля к разъему камеры.Pусский -70

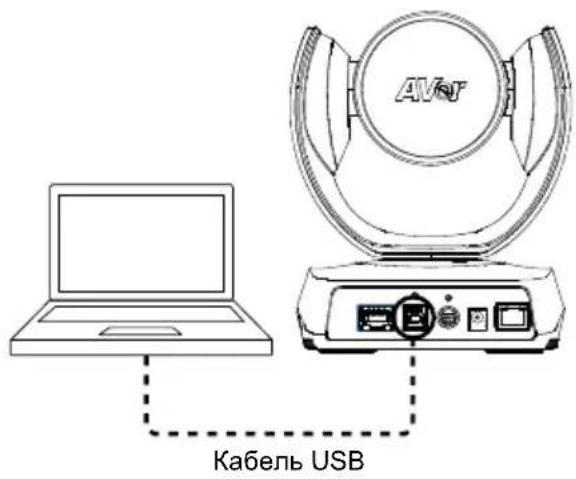

4. Подключите камеру к

компьютеру/ноутбуку. [Примечания] Используйте кабель USB 2.0, входящий в комплект поставки. Камера VC520 Pro2 имеет порт USB 3.1, совместимый с USB 2.0. Ниже приведены макс. разрешение и скорость передачи кадров для портов USB2.0 и USB3.1. M-JPEG/ част. кадров NV12/ част. кадров YUV/ част. кадров USB 2.0 1080@/60 к/с 720p@/10 к/с 480p@/30 к/с 720p@/10 к/с 480p@/30 к/с USB 3.1 1080p@/60 к/с 1080p@/30 к/с 1080p@/30 к/с Кабель USBPусский -71

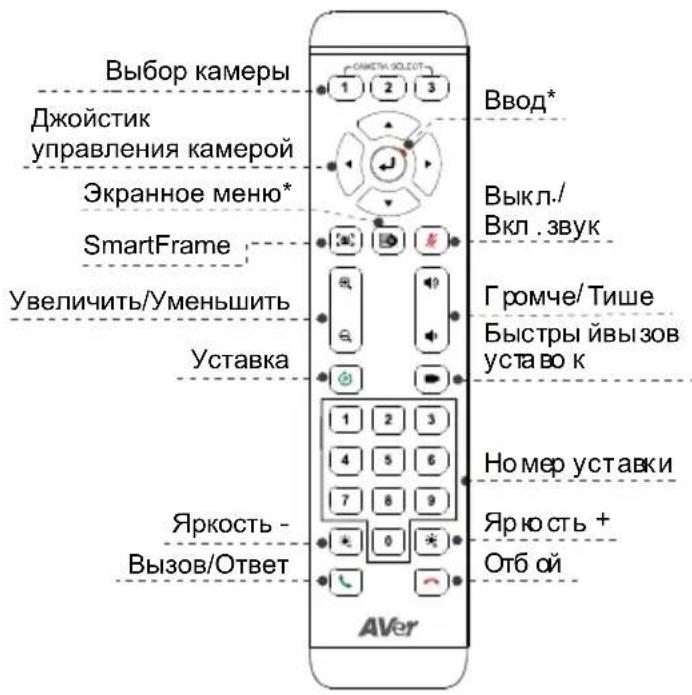

управления камерой Экранное меню* SmartFrame Увеличить/Уменьшить

• Не поддерживается для VC520 Pro2

Батареи AAA (требуются)

Уставка ( ): Кнопка Preset (Уставка) на пульте выполняет 2 функции. Сохранение уставки

переместите камеру в нужное положение. Прижмите кнопку Preset (Уставк а) до появления на экране запроса на сохранение уставки. Выберите номер уставки 0 - 9 для сохранения текущего положения камеры. Если требуется, повторите указанную процедуру. Загрузка уставки - прижмите кнопку Preset (Уставка) и кнопку номера уставки 0 - 9 для

сохраненного положения камеры. Если требуется, повторите указанную

Прижмите кнопку с номером « » на 1 секунду, чтобы включить или выключить функцию WDR.

Прижмите кнопку с номером « » на 1 секунду, чтобы включить или выключить функцию SmartFrame.

Прижмите кнопку с номером « » на 1 секунду, чтобы включить или выключить функцию трансляции потока RTMP.

Нажмите и удерживайте цифровую

» в течение 1 секунды, чтобы камера перешла в спящий режим. Это отключит все потоковое видео. Чтобы разбудить его, снова нажмите кнопку на 1 секунду или нажмите кнопку направления. Это не работает, пока включена потоковая передача по USB.

вас только одна камера и не требуется выполнять каких-либо настроек, тогда по умолчанию используется камера 1. Если вы выберете на пульте камеру 2 или 3, управление камерой с пульта окажется невозможным. В этом случае следует снова нажать на пульте кнопку камеры 1.

): Прижмите на 1 секунду для переключения между режимами: Manual Framing (ручное кадрирование), Auto Framing (автокадрирование), Preset Framing (Предустановленное кадрирование). На экране появится сообщение о выбранном режиме (как показано на

[Примечание] Функция SmartFrame использует алгоритмы распознавания лица и тела. Также обеспечивается распознавание людей в масках и бокового профиля лиц. МаксимальнаяPусский -72 дальность обнаружения составляет 7-10 метров. Заранее установите предустановленные точки (только для предустановленных точек 1 - 9. Предустановка 0 предназначена для исходного положения).Pусский -73 Настенный монтаж

1. С помощью прилагаемого сверлильного шаблона просверлите в стене крепежные отверстия

в месте крепления камеры.

2. С помощью винтов (не прилагаются) прикрепите к стене Г-образный кронштейн

3. [Примечание] Для цементной стены: Самонарезные винты M4 x 20 мм (4 шт.) +

пластиковые конические дюбели Для деревянной стены: Самонарезные винты M4 x 20 мм (4 шт.)

4. Затем скрепите Г-образные кронштейны

двумя винтами (M4 x 8 мм, входят в комплект поставки).

5. После сборки Г-образных кронштейнов, прикрепите нижний Г-образный кронштейн к стене с

помощью винтов (не прилагаются). [Примечание] Для цементной стены: Самонарезные винты M4 x 20 мм (2 шт.) + пластиковые конические дюбели Для деревянной стены: Самонарезные винты M4 x 20 мм (2 шт.)

6. Пропустите кабели через отверстие в Г

-образном кронштейне и подключите их к соответствующим разъемам камеры.

7. С помощью оставшихся винтов (1/4 дюйма - 20 L = 7,5 мм, из комплекта поставки) закрепите

камеру на Г-образных кронштейнах.

46.00[1.81] 51.00[2.01] Ø5.5 0[Ø0.2 2]Pусский -74 Проведение видеоконференции Для использования этого устройства требуется компьютер.

1. Откройте приложение для проведения видеоконференций, например Zoom, Microsoft

2. В вашем приложении установите VC520 Pro2 в качестве основной камеры, настройте

микрофон и устройство громкой связи (см. руководство по настройке приложения).

3. Подготовьтесь к проведению видеоконференции.

[Примечание] Камера VC520 Pro2 - самонастраиваемая конференц-камера. Для работы системы не требуются специальные драйверы. Для расширенной настройки параметров и обновления микропрограммы необходимо скачать приложение PTZApp 2. Установка соединения через браузер Камера VC520 Pro2 имеет порт Ethernet для IP-трансляций, который позволяет администраторам удаленно управлять и настраивать камеру через интернет. Кроме того, VC520 Pro2 поддерживает функции RTSP и RTMP. Для получения дополнительных сведений прочтите руководство пользователя либо обратитесь в нашу службу технической поддержки.

1. Убедитесь, что камера VC520 Pro2 подключена к интернету.

2. Запустите приложение PTZApp 2* ( ) и подсоедините VC520 Pro2 к ПК с помощью кабеля

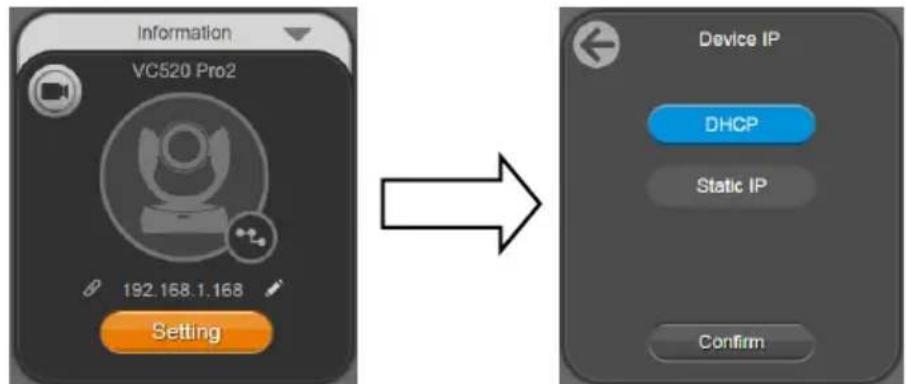

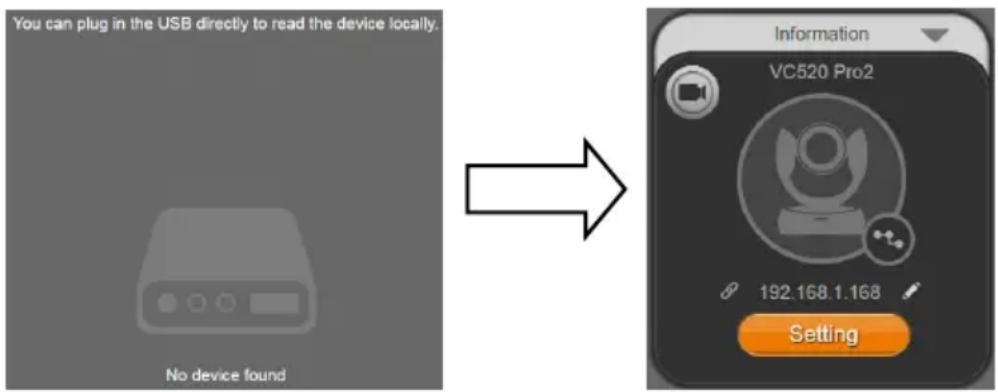

3. Базовый IP-адрес камеры: 192.168.1.168. Для редактирования IP-адреса нажмите на

4. Нажмите на значок веб-соединения ( ) для запуска программы Chrome. Введите пароль

(пароль по умолчанию: aver4321). [Примечание] Поддержка браузеров: Chrome: версия 76.x или выше Firefox: версия 69 или выше IE: не поддерживается

5. После установки IP-адреса вы можете получить доступ к веб-интерфейсу настроек камеры

при наличии соединения по кабелю Ethernet. Отсоедините USB-кабель.

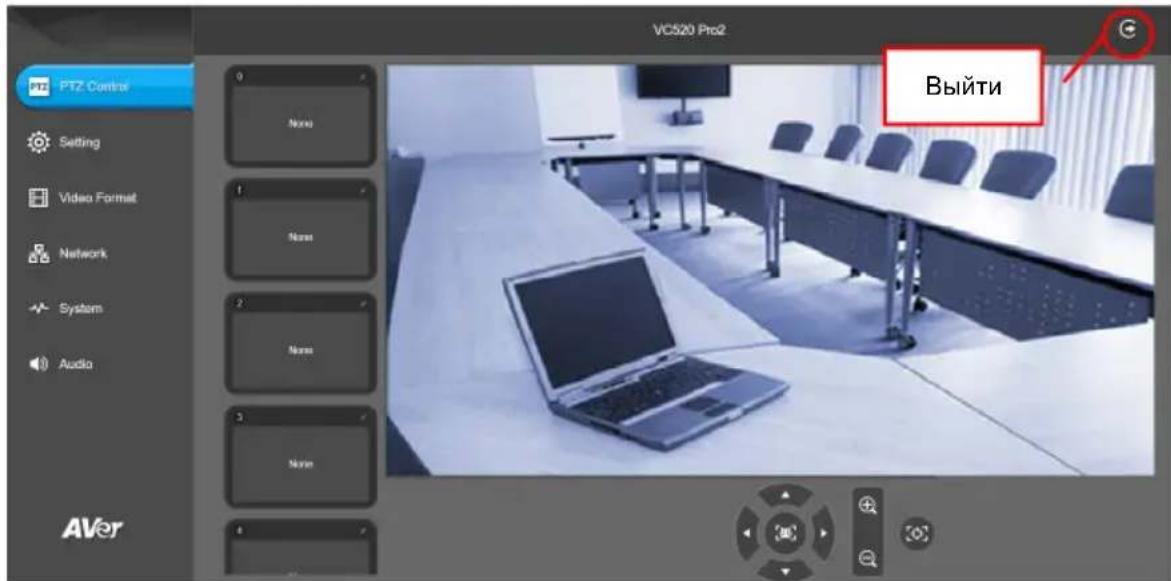

6. Откроется основной экран веб-интерфейса, как показано ниже.

• Приложение PTZApp 2 позволяет изменить настройку IP-адреса VC520 Pro2, настраивать параметры камеры, AI-функции отслеживания и расширенные настройки изображения, контролировать поворот, наклон и увеличение камеры. См. руководство пользователя. Загрузите приложение PTZApp 2 с сайта https://www.aver.com/download-center (международные и европейские офисы) или https://www.averusa.com/business/support/ (в США). Дважды нажмите на файле и выполните установку, следуя инструкциям на экране. После установки PTZApp 2 вы сможете запускать приложение двойным щелчком на значке PTZApp 2. ВыйтиPусский -76 ** Для поддержки групповой настройки IP-адресов необходимо загрузить приложение AVer IP Finder.

1. Загрузите приложение IP Finder с сайта https://www.aver.com/download-center

(международные и европейские офисы) или https://www.averusa.com/business/support/ (в

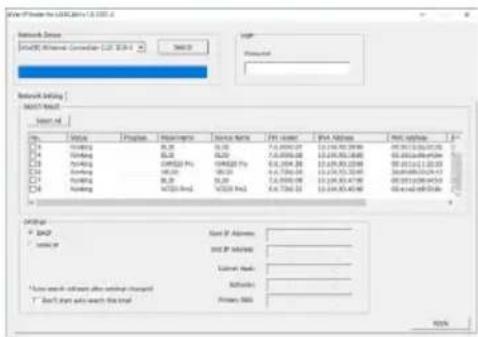

3. Нажмите «Search» (Поиск), после этого на экране отобразится список всех доступных

©2021 AVer Information Inc. Все права защищены. Дополнительная помощь Чтобы ознакомиться с ответами на часто задаваемые вопросы, получить техническую поддержку, загрузить обновление ПО или руководство пользователя, посетите веб-сайт: https://www.aver.com Контактная информация
