사용 설명서 Audio Monitor 12G Blackmagic Design

Blackmagic Audio Monitor 12G환영합니다. 여러분의 프로덕션 작업을 위해 Blackmagic Audio Monitor를 구입해 주셔서 감사합니다. 모두가 고화질의 비디오 장비를 사용할 수 있도록 하여 TV 산업을 진정한 창조 산업으로 발전시켜 나가려는 저희의 목표를 함께 이뤄갈 수 있기를 희망합니다. 오디오 모니터링은 방송/후반 제작/라이브 제작 같은 비디오 제작 워크플로에서 매우

Blackmagic Audio Monitor는 전문가용 오디오 모니터에서 제공하는 모든 기능을 소형 랙마운트 디자인에 담은 제품입니다. 사실상 거의 모든 종류의 오디오 장비에 연결하여 고화질 모니터링을 수행할 수 있습니다. 기존 Blackmagic Audio Monitor 모델은 최대 30fps의 UHD 영상을 연결할 수 있는 6G-SDI를 지원합니다. Blackmagic AudioMonitor 12G는 최대 60fps의 UHD 영상을 연결할 수 있는 12G-SDI를 지원하며

A와 레벨 B의 3G-SDI 영상 신호 입력을 또한 지원합니다.

Blackmagic Audio Monitor 사용에 필요한 모든 정보가 담겨있습니다.

www.blackmagicdesign.com/kr 고객지원 페이지에서 최신 버전의 Blackmagic Audio Monitor 설명서와 소프트웨어 업데이트를 확인하실 수 있습니다. 최신 버전의 내부 소프트웨어 업데이트를 통해 항상 새로운 기능을 이용하실 수 있습니다. 소프트웨어를 다운로드할 때 사용자 정보를 등록하시면 새로운 소프트웨어가 출시될 때마다 업데이트 소식을 받아보실 수 있습니다. 저희는 새로운 기능과 제품 향상을 위해서 끊임없이 노력하고 있으며, 항상 고객 여러분의 의견을 기다립니다! Blackmagic Design의 CEO 그랜트 패티목차 Blackmagic Audio Monitor 12G 시작하기 137 Blackmagic Audio Monitor 소개 137 오디오 연결하기 137 오디오 소스 선택하기 138 비디오 출력과 연결하기 138 Blackmagic Audio Monitor 사용하기 139 제어 패널 사용하기 139 LCD

LEFT 및 SOLO RIGHT 버튼 140

채널 업 및 채널 다운 버튼 140 입력(Input) 버튼 141 음소거 버튼 141 볼륨 141 Audio Monitor Setup 142 Blackmagic Audio Monitor Setup 142 macOS X에 설치 142 Windows 에 설치하기 142 내부 소프트웨어 업데이트하기 142 Meter 탭 143 Configure 탭 145 네트워크 설정 변경하기 145 USB 를 통해 네트워크 설정 변경하기 145 Blackmagic Dolby

Decoder Module 옵션 설치하기 146 모듈 설치하기 146 Dolby 오디오 확인하기 147 Developer Information 148 Controlling Blackmagic Audio Monitor 12G using Telnet 148 Blackmagic Audio Monitor 12G Ethernet Protocol V1.0 148 지원 152 규제 사항 153 안전 정보 154 보증 155 136시작하기 Blackmagic Audio Monitor

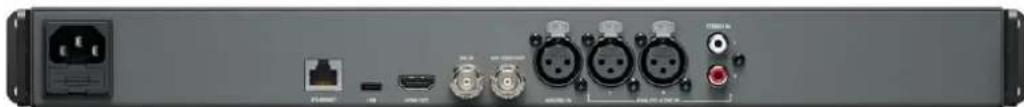

Blackmagic Audio Monitor와 Blackmagic Audio Monitor 12G는 다양한 비디오 및 오디오 소스를 라이브/후반 제작/방송 환경에서 사용 가능한 1RU 크기의 실시간 오디오 모니터링 솔루션입니다. Blackmagic Audio Monitor를 SD/HD/3G/6G-SDI 및 디지털 AES/EBU, 아날로그 오디오 장비에 연결하여 올바른 오디오 레벨을 출력하는지 확인할 수 있습니다. 12G 모델은 12G-SDI를 지원하여

60fps의 UHD를 연결할 수 있습니다. 좌/우 채널의 LED 레벨 미터를 통해 오디오가 피킹되는 지점을 확인할 수 있으며, 내장 LCD를 통해 SDI 비디오 입력뿐만 아니라 연결 유형, 비디오 포맷, 프레임 속도, 오디오 채널, 볼륨 크기 등의 중요한 정보가 표시됩니다.

16채널의 임베디드 SDI 오디오를 모니터링 하거나 균형 아날로그 및 AES/EBU 디지털 오디오를

XLR 커넥터를 사용할 수 있습니다. RCA 커넥터 또한 탑재되어 있어 HiFi 시스템과 iPod 등의 일반 소비자용 장비를 연결할 수 있습니다. Blackmagic Audio Monitor는 2개의 풀레인지 스피커와 2개의 서브우퍼를 탑재해 깨끗하고 깊은 음향 재생을 위한 광범위한 주파수를 제공합니다. 또한 소란스러운 환경에서 작업할 경우에는 헤드셋을 연결해 정확한 음향을 모니터링할 수도 있습니다! Blackmagic Audio Monitor 12G 전면 패널의 모습 Blackmagic Audio Monitor 12G 뒷면 패널의 모습

Blackmagic Audio Monitor는 거의 모든 종류의 오디오 장비를 지원합니다! SD/HD/2K/UHD의 SDI 신호를 연결하려면 표준

BNC 커넥터를 사용하여 SDI 입력을 통해 연결할 수 있습니다. 12G 모델은 레벨

A와 레벨 B 3G-SDI 비디오 신호 입력을 지원합니다. 디스크 리코더와 디지털 오디오 콘솔 등의 디지털 AES/EBU 오디오나 오디오 믹서 및 Betacam SP 데크 등의 아날로그 장비 오디오를 모니터링할 경우 XLR 커넥터를 사용해 연결하세요. 표준 RCA 커넥터를

VCR 및 DVD 플레이어 등 일반 소비자용 장비의 아날로그 오디오를 연결할 수 있습니다. 1/4인치 TRS 헤드폰 잭에 헤드폰을 연결하여 다른 사람들에게 피해를 주지 않고 오디오를 들을 수 있습니다.

1371. HDMI 2. SDI 임베디드 오디오 3. AES/EBU 연결용 XLR

4. 아날로그 오디오 연결용 XLR 5. 일반 소비자용 오디오 연결을 위한 RCA

오디오 소스 선택하기 오디오 장비를 Blackmagic Audio Monitor에 연결한 뒤, 제어 패널에 있는 INPUT 버튼을 눌러 연결을 선택하기만 하면 됩니다. 입력이 선택되어 오디오 사용 준비가 완료되면 오디오 레벨 미터 LED에 불이 들어옵니다. 오디오 미터 레벨은 2줄의 컬러 LED로 구성되어 있으며, 불이 밝게 들어와 오디오 입력이 작동 중인지 쉽게 확인할 수 있습니다. INPUT 버튼을 사용해 오디오 연결을 전환할 수 있으며, 컬러 LCD에서 입력 유형과 오디오 채널, 볼륨 레벨 등의 정보와 함께 연결된 오디오를 확인할 수 있습니다. Blackmagic Audio Monitor를 사용하여 오디오를 모니터링하는 데 필요한 모든 준비가 완료되었습니다. 비디오 출력과 연결하기 오디오뿐만 아니라 비디오도 모니터링해야 하는 경우, Blackmagic Audio Monitor의 비디오 출력을 통해 대형 스크린에서 오디오와 함께 영상을 모니터링하거나 다양한 비디오 장비에 연결할 수 있습니다. HDMI 출력과 6G-SDI 루프 출력을 사용해 비디오와 임베디드 오디오를 모니터링할 수 있습니다.

SDI 케이블을 통해 SD와 HD, 2K뿐만 아니라 DeckLink 4K Extreme과 같은 UHD 캡처 장비에도 연결할 수 있습니다. SD/HD-SDI를 통해 비디오와 임베디드 오디오를 HyperDeck Studio 등의 녹화

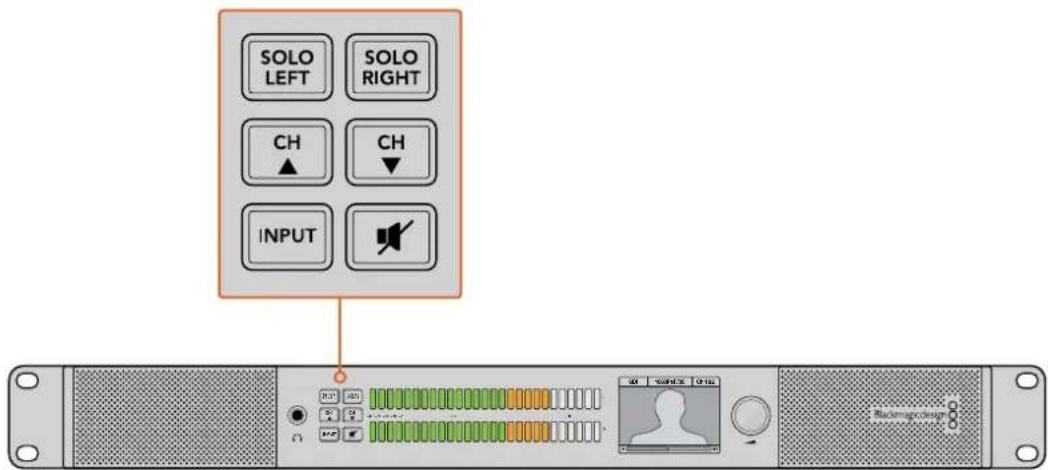

HDMI를 통해 최신 UHD 디스플레이 및 프로젝트에 연결하세요. 이 선택 버튼을 사용해 모니터링 하고자 하는 입력을 선택하고 좌/우 스테레오 채널을 분리할 수 있으며, 사용 가능한 오디오 채널을 위/아래로 이동하거나 스피커 또는 헤드폰을 음소거 할 수 있습니다.PUSH PUSH PUSHHDMI OUT USB 2.0 SDI IN SDI LOOP OUT AES/EBU IN

138Blackmagic Audio Monitor 사용하기

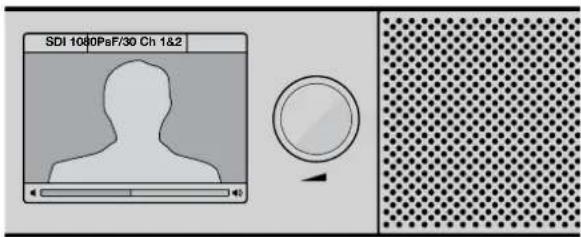

Blackmagic Audio Monitor의 제어 패널을 통해 주요 기능 및 상태 정보로 신속하게 이동할 수 있습니다. LCD 내장 컬러 LCD에 텍스트 오버레이 기능이 탑재되어 선택한 입력과 비디오 포맷(SDI를 연결한 경우), 선택한 오디오 채널, 스피커 또는 헤드폰 볼륨 레벨 등의 주요 상태 정보가 나타납니다. LCD는 또한 SDI 비디오 신호를 표시합니다. SDI 영상이 감지되지 않을 시에는 화면에 음악 아이콘이 나타납니다. 선택한 입력에 따라 다음과 같은 정보가 나타납니다. SDI 입력 SDI, 비디오 포맷, 선택한 오디오 채널 -45 -30 -20 -10 -3 +3 LR0SOLOLEFTSOLORIGHTCH CHINPUTSDI 1080PsF/30 Ch 1&2 연결 유형과 비디오 포맷, 선택한 오디오 채널과 볼륨 레벨등의 오디오 및 비디오 정보가 컬러 LCD에 표시됩니다. -45 -30 -20 -10 -3 +3

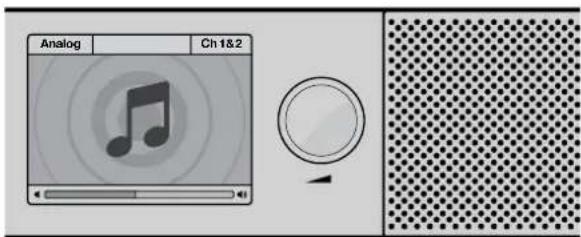

SOLO LEFT SOLO RIGHT CH CH INPUT Analog Ch 1&2 SDI 비디오 신호를 모니터링하는 경우를 제외하고는 LCD에 음악 아이콘이 나타납니다.

AES/EBU, 선택한 오디오 채널 균형 XLR 아날로그 입력 아날로그, 선택한 오디오 채널불균형 RCA 아날로그 입력 HiFi, 선택한 오디오 채널 Blackmagic Audio Monitor 사용하기 139오디오 레벨 미터 Blackmagic Audio Monitor의 레벨 미터는 오디오 레벨의 세기를 나타내는 초록/주황/빨강으로 구성된

LED 미터입니다. 오디오 레벨이 너무 높아 클리핑될 경우에는 LED 전체에 불이 들어옵니다. Audio Monitor Setup 유틸리티에서 선택한 오디오 미터 유형에 따라 오디오 레벨 미터의 움직임이

VU 미터링을 사용할 경우, 오디오 장비의 출력 레벨을 조정하여 제어 패널에 있는 오디오

0dB 부근에 머무르도록 합니다. 이는 신호대잡음비를 최대화시켜 오디오 품질이 최적의 상태로 유지됩니다. 오디오 피크 레벨이 0dB을 넘어설 경우, 오디오가 왜곡될 가능성이 높습니다. Blackmagic Audio Monitor Setup 설치 및 오디오 레벨 미터 유형 설정 방법에 대한 자세한 정보는

Audio Monitor Setup] 부분을 참고하세요.

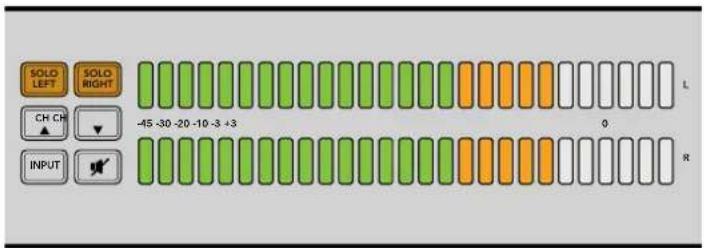

SOLO LEFT 및 SOLO RIGHT 버튼

이 버튼을 사용해 좌/우 채널 오디오를 따로 들을 수 있어 각 채널에서 발생할 수 있는 모든 오디오 관련 문제를 개별적으로 모니터링할 수 있습니다. -45 -30 -20 -10 -3 +3

SOLOLEFTSOLORIGHTCH CHINPUT SDI 1080PsF/30 Ch 1&2 SOLO LEFT 버튼을 누르면 우측 오디오 채널이 비활성화됩니다. 오디오 레벨 미터에는 양쪽 채널이 그대로 표시됩니다. 좌측 채널 오디오 모니터링 방법

SOLO LEFT 버튼을 누르세요. 버튼에 녹색 배면광 불빛이 들어오며 좌측 스피커를 통해서만 오디오가 재생됩니다.

SOLO LEFT 버튼을 다시 한 번 누르면 스테레오 오디오 모니터링으로 되돌아갑니다. 우측 채널 오디오 모니터링 방법

SOLO RIGHT 버튼을 누르세요. 버튼에 녹색 배면광 불빛이 들어오며 우측 스피커를 통해서만 오디오가 재생됩니다.

SOLO RIGHT 버튼을 다시 한 번 누르면 스테레오 오디오 모니터링으로 되돌아갑니다. 채널 업 및 채널 다운 버튼 이 버튼을 눌러 SDI 연결에 임베드된 16채널의 오디오를 선택할 수 있습니다. 채널 업 및 채널 다운 버튼을

8쌍의 오디오 채널 간을 위/아래로 이동할 수 있습니다. Blackmagic Audio Monitor 사용하기 140입력(Input) 버튼 INPUT 버튼을 반복적으로 눌러 SDI와 AES/EBU, 아날로그, HiFi 입력 간을 이동할 수 있어 모니터링하고자 하는 비디오 및 오디오 장비를 선택할 수 있습니다. 선택한 오디오 입력은 내장 스피커를 통해 확인이 가능하고

HDMI 출력의 CH1과 CH2에서 오디오를

모니터링할 수 있습니다. 참고 아날로그나 AES/EBU 또는 HiFi 입력이 선택될 시 HDMI 출력은 블랙 비디오로

SDI 루프 출력은 항상 SDI 입력에 연결된 비디오와 오디오를 출력합니다.

이 버튼을 누르면 Blackmagic Audio Monitor의 제어 패널 스피커와 헤드폰이 음소거 됩니다. 음소거 기능은 스피커와 헤드폰 출력에만 적용될 뿐 오디오 입력에는 아무런 영향을 끼치지 않습니다. MUTE 버튼을 다시 한 번 누르면 제어 패널 스피커와 헤드폰 오디오가 원래대로 복구됩니다. 오디오 볼륨을 높여도 오디오가 복구됩니다.

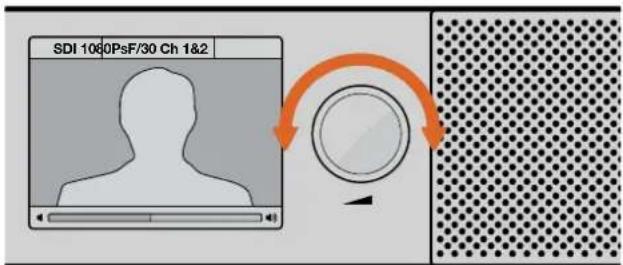

이 노브를 사용해 스피커와 헤드폰을 볼륨을 개별적으로 조절할 수 있습니다. 볼륨 레벨이 내장 LCD에 표시됩니다. 헤드폰을 연결한 경우에는 Blackmagic Audio Monitor의 스피커가 음소거 되며, 헤드폰을 통해서만 오디오가 출력됩니다. 볼륨 노브를 시계 또는 반시계 방향으로 돌려 볼륨을 쉽게 조절할 수

-45 -30 -20 -10 -3 +3 LR0SOLOLEFTSOLORIGHTCH CHINPUTSDI 1080PsF/30 Ch 1&2 볼륨 레벨은 제어 패널 LCD에 표시됩니다.Blackmagic Audio Monitor 사용하기 141Audio Monitor Setup Blackmagic Audio Monitor Setup Blackmagic Audio Monitor Setup 유틸리티를 통해 원하는 오디오 레벨 미터 유형을 설정할 수 있을 Blackmagic Audio Monitor의 내부 소프트웨어도 업데이트할 수 있습니다. 이 셋업 유틸리티는 제품에 포함된 SD 카드를 사용해 업데이트할 수 있지만, Blackmagic Design 고객 지원

www.blackmagicdesign.com/kr/support)에서 최신 버전을 다운로드할 것을 권장해 드립니다.

Blackmagic Audio Monitor 모델을 컴퓨터 USB에 연결하면 환경 설정을 변경하고 셋업 유틸리티를 통해 내부 소프트웨어를 업데이트할 수 있습니다. Blackmagic Audio Monitor 12G 사용 시 이더넷을 통해 제품을 업데이트하고 설정을 변경할 수 있지만, 네트워크 설정 변경을 원할 시에는 USB를 통해 제품을 연결해야 합니다. Blackmagic Audio Monitor Setup은 macOS Sierra 혹은 이후 버전과 Windows 8 혹은 이후 버전에서 macOS X에 설치

제품과 함께 제공되는 미디어에서 설치 프로그램 파일을 더블 클릭하거나, Blackmagic Design 웹사이트에서 소프트웨어를 다운로드하여 다운로드 폴더에서 설치 프로그램 파일을 더블 클릭합니다.

화면에 나타나는 지시에 따르면 Mac OS X에서 자동으로 소프트웨어 설치를 시작합니다. Windows에 설치하기

제품과 함께 제공되는 미디어에서 설치 프로그램 파일을 더블 클릭하거나, Blackmagic Design 웹사이트에서 소프트웨어를 다운로드하여 다운로드 폴더에서 설치 프로그램 파일을 더블 클릭합니다. 화면에 나타나는 지시에 따라 라이센스 계약 조건에 동의하면 Windows에서 자동으로 소프트웨어 설치를 시작합니다. 내부 소프트웨어 업데이트하기

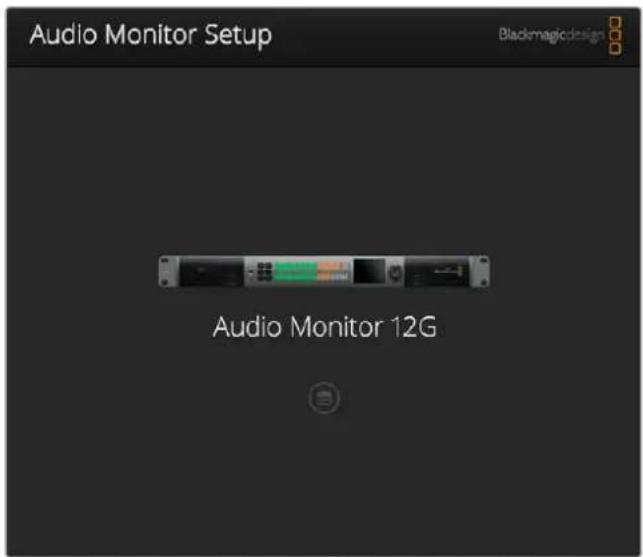

USB 또는 이더넷을 통해 Blackmagic Audio Monitor를 컴퓨터에 연결합니다.

Blackmagic Audio Monitor Setup을 실행합니다.

환경 설정 아이콘을 클릭하면 유틸리티에서 업데이트 여부를 알려줍니다.

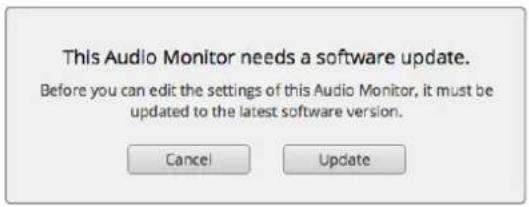

업데이트가 필요한 경우 [Update] 버튼을 누르면 소프트웨어 설치가 완료됩니다. 내부 소프트웨어 업데이트를 적용하려면 [Update] 버튼을 클릭하세요.업데이트 진행 과정을 보여주는 진행 표시줄이 나타납니다.Audio Monitor Setup

업데이트가 완료되면 Close 버튼을 클릭하세요. Blackmagic Audio Monitor Setup 유틸리티를 사용하면 Blackmagic Audio Monitor의 내부 소프트웨어를 업데이트하고 환경 설정을 변경할 수 있습니다. Meter

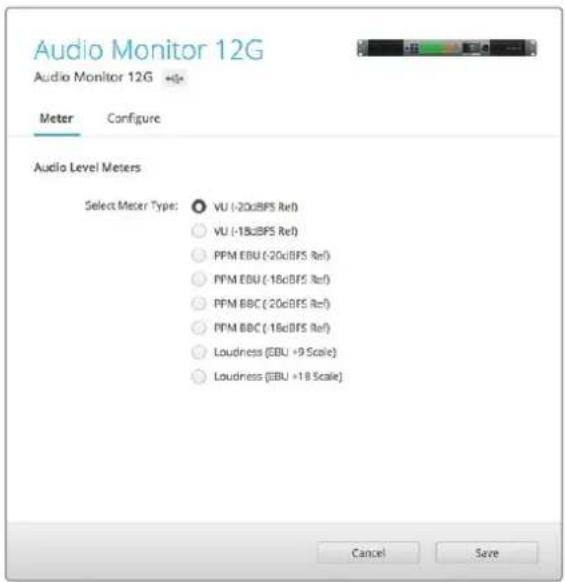

Blackmagic Audio Monitor Setup 유틸리티를 실행한 뒤, 환경 설정 아이콘을 클릭하면 오디오 레벨 미터 설정 화면이 나타납니다.

EBU 및 BBC 측정 기준 선택이 가능한 PPM 또는 라우드니스와 VU 미터

유형 중 원하는 것을 선택할 수 있습니다. VU 미터가 표준으로 자리 잡은 반면, PPM과 라우드니스 미터는 인지할 수 있는 소리의 크기를 위한 단위 체계 및 측정을 제공합니다. 다음 페이지에 있는 표를 통해 지원 오디오 레벨 미터와 측정의 조합을 확인할 수 있습니다. 미터 유형 스케일 유형 측정 단위 사용 방법

45 ~ +3제품에 표기PPM EBU -12 ~ +13스티커 라벨PPM BBC 1 ~ 7 스티커 라벨

Loudness EBU +9 -18 ~ +9 스티커 라벨Loudness EBU +18 -36 ~ +18스티커 라벨Loudness 최대 +9 -41 ~ -14스티커 라벨 Loudness 최대 +18 -59 ~ -5스티커 라벨

이 미터에는 오디오 신호 파형의 최고 및 최저 평균치가 표시됩니다. 대부분은 오디오 신호의 피크를 모니터링하는 데 사용하지만, VU는 평균값을 산출해내기 때문에 실제로 들리는 소리의 크기를 모니터링하는데 사용할 수도 있습니다. PPM 이 미터는 일시적으로 신호의 피크를 유지한 후에 천천히 내려가는 피크 홀드 기능이 있어 오디오가 피킹되는 지점을 쉽게 확인할 수 있습니다. Audio Monitor Setup 143Loudness 라우드니스 미터는 오디오 신호의 감각적인 크기를 나타냅니다. 오늘날의 방송 표준에는 일정한 라우드니스 레벨을 위한 라우드니스 미터링이 명시되어 있습니다. VU와 PPM 미터는 -18dB 또는 -20dB로 선택할 수 있는 기준 레벨을 제공하여 각기 다른 국제 방송 표준에 맞는 오디오를 모니터링할 수 있습니다. Blackmagic Audio Monitor의 LED 레퍼런스 움직임은 선택한 미터 유형에 따라 달라집니다. 정확한 dB 레퍼런스 단위가 표시된 스티커 라벨이 Blackmagic Audio Monitor와 함께 제공되어 오디오가 피킹되는 지점을 쉽게 확인할 수 있습니다. 원하는 단위의 스티커를 VU 단위가 표시된 컬러 LED 미터 사이에

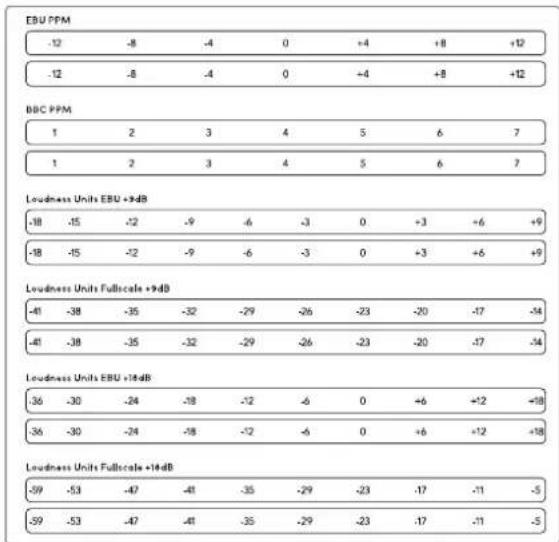

각 오디오 레벨 미터 유형과 측정 단위를 위한 라벨이 두 개씩 제공됩니다. 라벨 시트는 가까운 Blackmagic Design 지원 사무실에서 구할 수도 있습니다. Blackmagic Design 웹사이트의 고객 지원 센터에서 가까운 고객 지원 사무실을 검색할 수 있습니다. 원하는 유형의 미터를 클릭한 뒤 Save를 클릭하여 Blackmagic Audio Monitor에 디스플레이할 미터 설정을 선택하세요. 미터 유형마다 정확한 오디오 피킹 위치를 확인할 수 있는 스티커 라벨이 함께 제공됩니다. Audio Monitor Setup 144Configure

Blackmagic Audio Monitor 12G에 추가로 있는 Configure 탭에는 소프트웨어 버전 번호와 Blackmagic Audio Monitor의 네트워크 설정이 포함되어 있습니다. 사용자는 또한 제품에 원하는 라벨명을 설정할 수 있습니다. 사용하는 제품에 이름을 설정하면 원격 연결 시 훨씬 빠르게 위치를 찾아낼 수 있습니다. Blackmagic Audio Monitor 12G 제품명 설정 다음과 같이 Blackmagic Audio Monitor 12G 제품명을 설정하세요.

Details 설정에서 Name 옆에 있는 텍스트 상자를 클릭하고 새로운 라벨명을 입력하세요.

네트워크 설정 변경하기 네트워크를 통해 Blackmagic Audio Monitor 12G에 접속하면 여러 대의 제품을 쉽게 관리할 수

Blackmagic Audio Monitor Setup에서 기기에 접속할 수 있습니다. Blackmagic Audio Monitor 12G는 자동으로 네트워크 주소를 할당받도록 기본 설정되어 있으므로 셋업 유틸리티 홈 스크린에서 바로 선택할 수 있습니다.

Blackmagic Audio Monitor 12G를 찾기 어렵거나 이전에 설정한 Stactic 주소가 현재 네트워크와 호환되지 않을 경우 네트워크 설정을 직접 변경해야 할 수도 있습니다. USB를 통해서 연결할 수도 있습니다. USB 를 통해 네트워크 설정 변경하기 USB 연결을 통해 네트워크 설정을 변경하려면 Blackmagic Audio Monitor 12G를 USB 케이블로 Blackmagic Audio Monitor Setup을 사용하는 컴퓨터에 연결합니다. 뒷면 패널을 보면 Blackmagic Audio Monitor 12G의 USB 커넥터를 찾을 수 있습니다. 커넥터가 연결되면 Blackmagic Audio Monitor Setup에서 Audio Monitor 12G를 선택하고 Configure 탭으로 이동하세요. 이 탭에서 네트워크 주소를 Dynamic 또는 Static으로 선택할 수 있습니다. Static IP를 선택할 경우 IP 주소와 서브넷 마스크, 게이트웨이를 수동으로 입력할 수 있습니다. 네트워크 설정 변경하기 145Blackmagic Dolby

돌비 디코더 모듈 제작은 중단되었지만, 가지고 있는 돌비 모듈을 설치하려면 이 페이지에 기재된 설명에 따라 다음과 같이 설치하세요. 참고 Blackmagic Audio Monitor 12G는 돌비 디코더 모듈 옵션을 지원하지 않습니다.

모듈 설치 시 마더보드를 사용하기 위해 제품 뚜껑을 열어야 하므로 Blackmagic Audio Monitor의 전원 연결이 해제되었는지 확인한 뒤, Dolby 디코더 모듈을 설치하세요. 모듈 설치는 반드시 전문가에게 의뢰하세요. 모듈 설치 시, 정전기 방전의 위험 예방을 위해 각별히 주의하세요.

Blackmagic Dolby 디코더 모듈을 설치하면 최신 영화 및 TV 프로그램 제작에 사용되는 Dolby Digital

Dolby E 오디오를 모니터링할 수 있습니다. Dolby 5.1 서라운드 사운드는 전면 좌/우 채널과 후면 서라운드 좌/우 채널, 중앙 채널뿐만 아니라 저음 주파수를 위한 채널에 인코딩됩니다. Blackmagic Dolby 디코더는 72핀 SIMM 모듈로 Blackmagic Audio Monitor의 마더보드에 있는 SIMM 슬롯에 간단히 설치할 수 있습니다. 다음과 같은 방식으로 Blackmagic Dolby 디코더 모듈을 설치하세요.

Blackmagic Audio Monitor의 전원 연결을 해제하세요.

십자 드라이버를 사용하여 Blackmagic Audio Monitor 뚜껑의 21개 나사를 모두 풉니다.

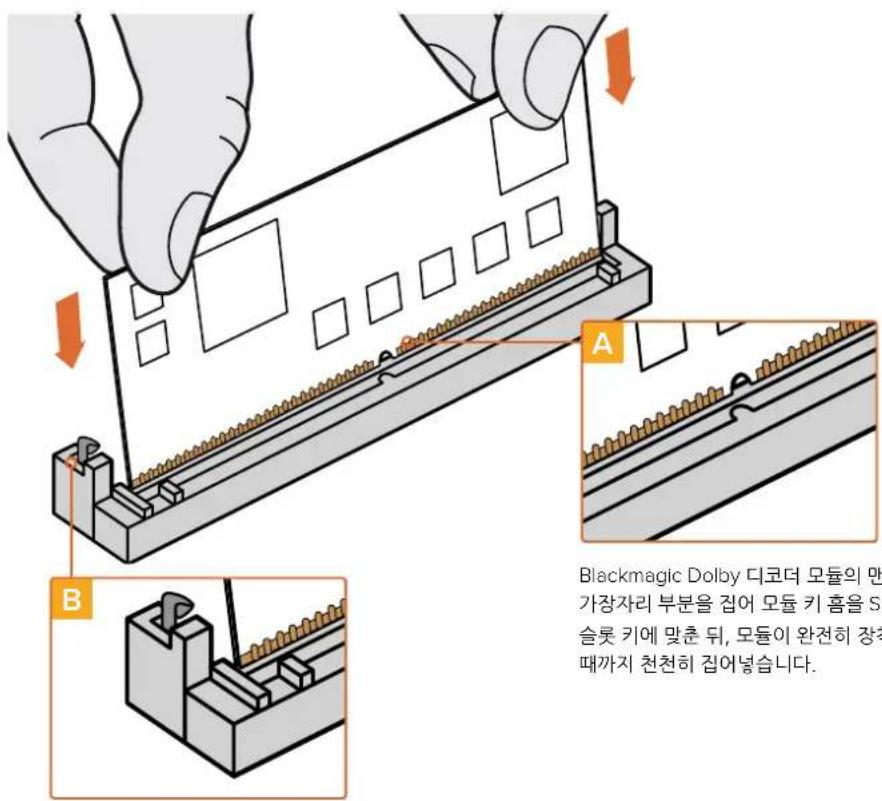

Blackmagic Dolby 디코더 모듈의 접촉 부분이 SIMM 슬롯 부분을 향하도록 합니다. SIMM의 키 홈이 슬롯의 키에 잘 맞아야 SIMM이 제대로 장착됩니다. 접촉 부분이 완전히 장착될 때까지 모듈을 천천히 SIMM 슬롯에 집어넣습니다.

모듈이 양쪽 금속 클립에 잠길 때까지 Blackmagic Audio Monitor 뒷면 방향으로 모듈을

Blackmagic Audio Monitor의 뚜껑을 다시 덮고 21개의 나사를 조입니다. Blackmagic Audio Monitor 디코더 모듈을 설치한 뒤, Dolby 모듈이 설치되었음을 쉽게 확인할 수 있도록 함께 제공된 Dolby 스티커를 Blackmagic Audio Monitor 뒷면 패널에 있는 경고 라벨 옆에 붙입니다. Blackmagic Dolby® Decoder Module 옵션 설치하기 146Dolby

Blackmagic Audio Monitor에 Dolby 인코딩 오디오가 감지되면 제어 패널의 LCD 우측 상단에 Dolby 로고가 나타납니다. 제어 패널의 채널 위/아래 버튼을 눌러 네 쌍의 돌비 서라운드 채널을 모니터링할 수

가장 빠르게 지원받을 수 있는 방법은 Blackmagic Design 온라인 고객지원 페이지에 접속하여 Blackmagic Audio Monitor 관련 최신 지원 정보를 확인하는 것입니다. Blackmagic Design 온라인 고객 지원 페이지 최신 사용 설명서와 소프트웨어, 지원 노트는 Blackmagic 고객 지원 센터

www.blackmagicdesign.com/kr/support)에서 확인하실 수 있습니다. Blackmagic Design 포럼 저희 웹사이트에 있는 Blackmagic Design 포럼은 유용한 정보를 제공하는 곳으로, 방문을 통해 자세한 정보와 창의적인 아이디어를 얻을 수 있습니다. 또한, 숙련된 사용자들이나 Blackmagic Design 직원들이 기존에 올려놓은 해결책을 통해 원하는 해답을 얻을 수도 있으므로 여러 가지 도움을 빠르게 받아 한 단계 성장할 수 있는 방법이기도 합니다. 포럼은 http://forum.blackmagicdesign.com/를 통해 방문할 수 있습니다. Blackmagic Design 고객 지원에 문의하기 고객 지원 페이지나 포럼에서 원하는 정보를 얻지 못한 경우에는 [이메일 보내기] 버튼을 클릭하여 지원 요청 이메일을 보내주세요. 다른 방법으로는, 고객 지원 페이지의 [지역별 고객 지원팀 찾기] 버튼을 클릭하여 가장 가까운 Blackmagic Design 고객 지원 사무실에 문의하실 수 있습니다. 현재 설치된 소프트웨어 버전 확인하기 컴퓨터에 설치된 Blackmagic Audio Monitor Setup 버전을 확인하려면 [About Blackmagic Audio Monitor Setup] 창을 여세요. macOS X에서는 애플리케이션 폴더에서 Blackmagic Audio Monitor Setup을 엽니다. 애플리케이션 메뉴에서 About Blackmagic Audio Monitor Setup을 선택하면 버전 번호가 Windows 8에서는 시작 페이지에 있는 Blackmagic Audio Monitor Setup 타일에서 Blackmagic Audio Monitor Setup을 실행합니다. 도움 메뉴에서 About Blackmagic Audio Monitor Setup을 선택하여 버전을 확인하세요. 최신 버전 소프트웨어 업데이트하기 컴퓨터에 설치된 Blackmagic Audio Monitor Setup 버전을 확인한 뒤, Blackmagic Design 고객 지원

www.blackmagicdesign.com/kr/support)에 방문하여 최신 업데이트 여부를 확인하세요. 최신 버전으로 업데이트하는 것을 권장하지만, 중요한 프로젝트를 실행하는 도중에는 소프트웨어 업데이트를 하지 않는 것이 좋습니다.

152규제 사항 유럽 연합 국가 내의 전기 전자제품 폐기물 처리 기준 제품에 부착된 기호는 해당 제품을 다른 폐기물과는 별도로 처리되어야 함을 나타냅니다. 제품을 폐기하려면 반드시 재활용 지정 수거 장소에 폐기해야 합니다. 폐기물 제품을 분리수거 및 재활용으로 처리하는 것은 자연 자원을 보존하고 인간의 건강과 환경을 보호할 수 있도록 폐기물을 재활용할 수 있는 방법입니다. 재활용을 위한 제품 폐기물 장소에 관한 자세한 정보는 해당 지역 시청의 재활용 센터 혹은 해당 제품을 구입한 상점으로 문의하십시오. 본 제품은 테스트 결과 FCC 규정 제15항에 따라 A급 디지털 기기 제한 사항을 준수하는 것으로 확인되었습니다. 해당 제한 사항은 본 제품을 상업적 환경에서 사용할 시 발생할 수 있는 유해 혼선으로부터 적절한 보호를 제공하기 위함입니다. 이 제품은 무선 주파수를 생성 및 사용, 방출할 수 있습니다. 따라서 설명서의 안내에 따라 제품을 설치 및 사용하지 않을 시, 무선 통신을 방해하는 전파 혼선을 일으킬 수 있습니다. 해당 제품을 주거 지역에서 작동할 경우 유해 전파 혼선이 발생할 가능성이 있으며, 이 경우 사용자는 자체 비용으로 전파 혼선 문제를 해결해야

제품 작동은 다음 두 가지 조건을 전제로 합니다.

본 기기는 유해 혼신을 일으키지 않습니다.

본 기기는 원치 않는 동작을 유발할 수 있는 혼신을 포함한 수신 되는 모든 혼신을 수용해야

HDMI 인터페이스 연결 시에는 반드시 고품질의 쉴드 HDMI 케이블을 사용해야 합니다. 이 기기는 업무용 환경에서 사용할 목적으로 적합성 평가를 받은 기기로서 가정용 환경에서 사용하는 경우 전파간섭의 우려가 있습니다. 153안전 정보 다음 안전 정보는 주전원에 연결할 시 적용됩니다. 본 제품은 반드시 보호 접지가 되어있는 메인 콘센트에 연결해야 합니다. 감전사고 위험을 줄이기 위해서 본 제품을 물이 튀거나 젖는 곳에 두지 마십시오. 본 제품은 주위 온도가 최대 40ºC인 열대 지역에서 사용하기 적합합니다. 공기가 잘 통할 수 있도록 제품을 통풍이 잘되는 곳에 둡니다. 장비랙에 제품을 설치할 시, 주변 장비가 제품 통풍에 방해가 되지 않도록 주의하세요. 본 제품에는 사용자가 수리 가능한 부품이 포함되어 있지 않습니다. 제품 수리는 해당 지역 Blackmagic Design 서비스 센터에 문의하세요. 최대 작동 고도는 해수면 기준 2000m입니다. 공인 서비스 직원을 위한 경고 주의 - 쌍극/중립 퓨즈 본 제품에 포함된 전원 장치의 선도체와 중성선에는 퓨즈가 있으므로 노르웨이의 IT 배전 시스템 연결에 적합합니다. 154보증

Blackmagic Design은 본 제품의 부품 및 제조에 어떠한 결함도 없음을 제품 구매일로부터 12개월 동안 보증합니다. 보증 기간 내에 결함이 발견될 경우, Blackmagic Design은 당사의 결정에 따라 무상 수리 또는 새로운 제품으로 교환해드립니다. 구매 고객은 반드시 보증 기간이 만료되기 전에 결함 사실을 Blackmagic Design에 통지해야 적절한 보증 서비스를 제공받을 수 있습니다. 구매 고객은 지정된 Blackmagic Design 서비스 센터로 결함 제품을 포장 및 운송할 책임이 있으며, 운송 비용은 선불로 지급되어야 합니다. 구매 고객은 또한 이유를 불문하고 제품 반송에 대한 운송료, 보험, 관세, 세금, 기타 비용을 부담해야 합니다. 이 보증은 부적절한 사용 및 관리, 취급으로 인한 파손, 고장, 결함에는 적용되지 않습니다. Blackmagic Design은 다음과 같은 경우에 보증 서비스를 제공할 의무가 없습니다. a) Blackmagic Design 판매 대리인이 아닌 개인에 의해 발생한 제품 손상. b) 부적절한 사용 및 호환하지 않는 장비와의 연결로 인한 제품 손상. c) Blackmagic Design사의 부품 및 공급품이 아닌 것을 사용하여 발생한 손상 및 고장. d) 제품을 개조하거나 다른 제품과 통합하여 제품 작동 시간 증가 및 기능 저하가 발생한 경우. BLACKMAGIC DESIGN에서 제공하는 제품 보증은 다른 모든 명시적 또는 묵시적 보증을 대신합니다. BLACKMAGIC DESIGN사와 관련 판매 회사는 상품성 및 특정 목적의 적합성과 관련된 모든 묵시적 보증을 부인합니다. 구매 고객에게

BLACKMAGIC DESIGN의 결함 제품 수리 및 교환 관련 책임은 BLACKMAGIC DESIGN 또는

판매 회사에서 관련 위험의 가능성에 대한 사전 통보의 여부와 관계없이 모든 간접적, 특별, 우발적, 결과적 손해에 대한 유일한 배상 수단입니다. BLACKMAGIC DESIGN 은 고객이 사용한 불법 장비에 대해서는 어떤 법적 책임도 지지 않습니다. BLACKMAGIC은 본 제품의 사용으로 인해 발생하는 손해에 대해서는 어떤 법적 책임도 지지 않습니다. 제품 사용으로 인해 발생할 수 있는 위험에 대한 책임은 본인에게 있습니다. © Copyright 2018 Blackmagic Design. 모든 권리 보유. ‘Blackmagic Design’, ‘DeckLink’, ‘HDLink’, ‘Workgroup Videohub’, ‘Multibridge Pro’, ‘Multibridge Extreme’, ‘Intensity’, ‘Leading the creative video revolution’은 모두 미국 및 기타 국가에 등록된 상표입니다. 다른 회사명 및 제품 이름은 관련 회사의 등록 상표일 수 있습니다.
