用户手册 Audio Monitor 12G Blackmagic Design

Blackmagic Audio Monitor 12G欢迎辞 感谢您购买和使用Blackmagic Audio Monitor！ 我们的梦想是希望人人都能拥有最优质的视频设备，从而使广电行业成为真正充满创

无论是广电、后期制作或现场制作，音频监测对于任何视频制作工作流程都至关

Blackmagic Audio Monitor 以紧凑的机架式设计，为您带来专业音频监测 器的所有功能。它可以连接几乎所有音频设备并获得高质量技监，获得高品质监 听。Blackmagic Audio Monitor原始机型支持6G-SDI，可连接高达每秒30帧的 Ultra

帧的Ultra HD视频，并且支持A级和B级3G-SDI视频信号输入。

Blackmagic Audio Monitor所需之全部信息。 请登陆我公司网站www.blackmagicdesign.com/cn的支持页面获得Blackmagic Audio Monitor 的最新版操作手册及其各项内部软件更新。同时，请注意定时更新内 部软件以便获得最新功能。下载软件时，请注册您的相关信息，以便我们发布新软件 时能及时通知您。我们不断致力于产品的功能开发和改进，因此我们热忱期待您的意

Grant Petty Blackmagic Design首席执行官目录 Blackmagic Audio Monitor 12G 入门 115 BlackmagicAudioMonitor简介 115 连接音频 115选择音频源 116连接视频输出 116 使用BlackmagicAudioMonitor117 使用控制面板 117 LCD 117音频电平表 118单放左声道和单放右声道 118上调音频通道和下调音频通道 118输入 119静音 119音量 119 AudioMonitorSetup软件 120 BlackmagicAudioMonitorSetup软件 120 在MacOSX系统下安装 120 在Windows系统下安装 120更新内部软件 120音频表选项卡 121 Configue （配置）选项卡 123 更改网络设置 123 通过USB更改网络设置 123 安装BlackmagicDolby

解码模块（选购） 124 安装模块 124确认Dolby音频 125 DeveloperInformation 126 帮助 130 监管告知 131 安全信息 132 保修 133 114入门 Blackmagic Audio Monitor

Blackmagic Audio Monitor和Blackmagic Audio Monitor 12G有着仅1RU的小巧机身，它可广泛用 于各类视频和音频源的现场制作、后期制作以及广播等工作环境中，是实时音频监测的完美解决方案。 Blackmagic Audio Monitor

EBU 以及模拟音频设备，可确 保输出正确的音频电平。 12G

声道LED音频表可监看音频峰值位置，而内置LCD屏幕则可显示SDI视频输入以及输入接口类型、视

频格式、帧率、音频通道以及音量等重要信息。

XLR 接口用于平衡模拟音频以及 AES

外，其RCA接口还可以连接到各类消费级设备，如HiFi系统和iPod等。 Blackmagic Audio Monitor配备两个高质量内部全频域扬声器和两个低音炮，音域宽广，高音清脆， 低音浑厚。在嘈杂的环境中，您可以使用耳机进行更精准的音频监听！ Blackmagic Audio Monitor

Blackmagic Audio Monitor几乎支持所有音频设备！如果想以SD、HD、2K甚至Ultra HD连接到 SDI信号，只需使用标准BNC接头连接SDI输入即可。12G机型支持A级和B级3G-SDI视频信号输入。 如果想从磁盘录机、数字音频控制台或从调音台及 Betacam

频，则选择XLR接头连接。来自VCR和DVD播放器等消费级模拟音频设备可使用标准RCA接口连接。

您还能使用1/4英寸TRS耳机插口对音频进行个人监听以防干扰他人。

将音频设备连接到Blackmagic Audio Monitor之后，只需按控制面板上的“INPUT”（输入）按钮即 可选择连接。选定输入信号并成功连接音频后，即可观察到LED音频表开始工作。音频表由两排明亮 的彩色LED指示灯组成，可帮助您快速确认音频输入状态。

INPUT ）按钮便可逐个选择音频连接，而彩色 LCD 屏幕则会显示输入类型、音频通道 和音量等信息。只要掌握了这些信息，您就可以使用Blackmagic Audio Monitor进行音频技监了！

如果需要同时进行视频和音频监测，Blackmagic Audio Monitor可将视频输出到大屏幕或连接到其 他视频设备以便您进行视音频监测。

SDI 环通输出来监测视频以及内嵌音频。只需单根 SDI

HyperDeck Studio等录机，或者通过HDMI接口连接最新Ultra HD显示器及投影仪。

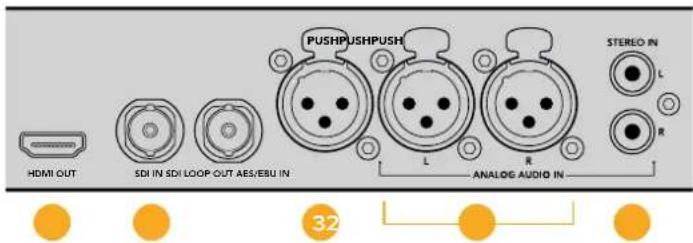

您可通过不同按钮选定您想监测的输入类型，如分离左右立体声道、音频通道上调和下调以及扬声器或耳机静音功能等。PUSH PUSH PUSHHDMI OUT

USB 2.0 SDI IN SDI LOOP OUT AES/EBU IN

Blackmagic Audio Monitor的控制面板简单易用，可快速选定主要功能和状态。 LCD LCD 屏幕有文本重叠功能，连接 SDI 接口时可显示您所选定的输入信号及视频格式等重要状态信息，还能帮助您选择音频通道、扬声器及耳机音量等。这款 LCD SDI 视频信号。如果未检测到SDI视频，设备会显示一个音乐图标。每个选定输入所显示的信息如下： SDI

LCD 屏幕会显示视频和音频信息，包括连接方式、视频格式、选定音频通道以及音量等。 -45 -30 -20 -10 -3 +3

RCA HiFi，所选音频通道。 使用Blackmagic Audio Monitor 117音频电平表 Blackmagic Audio Monitor的音频电平表设有两排绿橙红LED指示灯，不同色彩分别代表不同的音频 电平强度。如果所有LED指示灯都亮起，则表示您的音频电平过高并存在削波现象。

Audio Monitor Setup实用程序中选择的音频表类型设置不同，音频电平表给出的反馈也有所不 同。如果您使用的是VU表技监，请调整相应音频设备上的输出电平，使得音频达到峰值时，控制面板

0dB 刻度处。此操作可达到最高信噪比，确保最佳音频质量。如果音频峰值超过 0dB 刻度，则很有可能导致声音失真。

Audio Monitor Setup软件”章节获取安装Blackmagic Audio Monitor Setup实用程序以及 设置电平表类型的具体操作细节。 单放左声道和单放右声道 这两个按钮可以分离左右声道，这样您就可以对每个声道进行单独监听，以便找到问题。 -45 -30 -20 -10 -3 +3

LEFT （单放左声道）按钮可停止播放右声道。音频电平表仍可继续显示两个声道的电平。

SOLO LEFT ”（单放左声道）按钮。此时按钮的绿色背光将会亮起，扬声器开始

SOLO LEFT ”（单放左声道）按钮回到立体声音频监听。

SOLO RIGHT ”（单放右声道）按钮回到立体声音频监听。 上调音频通道和下调音频通道 您可通过这两个按钮逐个查看内嵌在SDI接口的16个音频通道。按上调音频通道图标按钮可逐对上调 至8组音频通道，反之，按下调音频通道图标按钮则向下切换各组音频通道。 使用Blackmagic Audio Monitor 118输入

选定的音频输入可通过内置扬声器进行监听，您也可以在 HDMI输出的CH 1和2上监测音频。

当选择模拟、AES/EBU或HiFi输入时，HDMI输出将显示黑场视频。SDI环通输出总是 输出与SDI输入连接的视频和音频。

这一按钮可使Blackmagic Audio Monitor控制面板上的扬声器以及耳机静音。静音效果不会影响音频 输入，只会影响扬声器和耳机输出。再次按下静音图标按钮便可取消控制面板扬声器和耳机的静音。 另外，通过按增加音量按钮也可恢复音频。

这一旋钮可单独调节扬声器和耳机音量。音量会显示在内置 LCD 屏幕上。当连接耳机时， Blackmagic Audio Monitor 的扬声器会呈静音状态，此时音频通过耳机输出。通过顺时针和逆时针旋转音量旋钮 便可轻松调节音量大小。 -45 -30 -20 -10 -3 +3 LR0SOLOLEFTSOLORIGHTCH CHINPUTSDI 1080PsF/30 Ch 1&2 LCD

Blackmagic Audio Monitor Setup实用程序可用来设置您想要的音频电平表类型，并可更新Blackmagic Audio Monitor的内部软件。本实用程序可使用附赠的 卡进行安装，但我们建议您从Blackmagic Design支持中心下载最新版本。 网址www.blackmagicdesign.com/cn/support。

Blackmagic Audio Monitor原始机型通过 USB 与计算机连接后，您可以使用实用程序修改配置设置及更新内部软件。在Blackmagic Audio Monitor 12G 上，您还可以通过以太网更新设备和修改设置，但您需要连接USB才可以修改网络设置。 Blackmagic Audio Monitor Setup支持macOS Sierra或更高版本，以及Windows 8或更高版本。 在MacOSX系统下安装 双击内附的安装文件，如果您从Blackmagic Design网站下载该程序，请找到下载文件夹，并双击其中的安装文件。

会自动安装该软件。在Windows系统下安装 双击内附的安装文件，如果您从Blackmagic Design网站下载该程序，请找到下载文件夹，并双击其中的安装文件。 根据安装提示操作，并同意License Agreement许可协议条款，Windows会自动安装该软件。

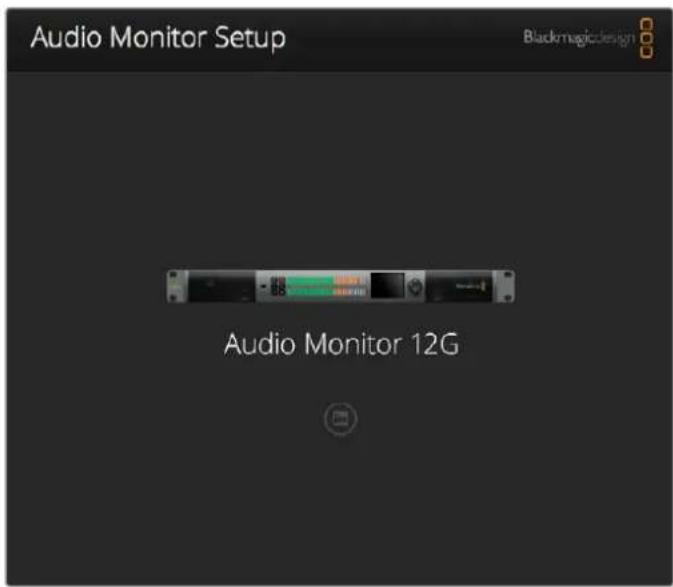

USB 或以太网将Blackmagic Audio Monitor连接到您的计算机。

点击配置图标后，实用程序会提示您是否需要更新。 如果需要更新，请点击“Update”按钮，并完成软件安装。

Update ”按钮开始内部软件更新。进度条可显示更新状态。 Audio Monitor Setup软件

Blackmagic Audio Monitor Setup实用软件更新Blackmagic Audio Monitor的内部软件，以及修改配置设置。

进入设置实用程序后，点击配置图标打开音频电平表设置项。您可选择

频表类型以及EBU和BBC等测量标准。如今，VU表已逐渐标准化，PPM表和响度计则可以提供度量

系统，或测量感知到的响度。下面这张表列出了设备所支持的音频电平表及其相应的度量组合。 音频表类型 测量标准 测量范围 如何使用

该表可反馈音频信号中峰谷的平均值。它最常用于监测信号中的峰值，但是由于它具备平均值功能， 因此也可用于监测音频的感知响度。 PPM

该表具有“峰值保持”功能，可暂时保留信号峰值，并可缓慢下降还原，以便您明确音频于何处

Audio Monitor Setup软件 121响度计 该表可显示音频信号响度的主观质量。为了确保音频响度一致，现在的播出标准都包括响度技监。 VU表和PPM表都可以选择-18dB或-20dB两种参考电平，因此您可以按照不同的国际播出标

Blackmagic Audio Monitor的LED指示灯会根据所选的音频表类型相应给出不同反馈供您参考。 Blackmagic Audio Monitor提供准确的dB参考刻度贴标，可帮助您明确音频于何处达到峰值。 只需揭开贴纸并粘贴到位于两排彩色LED指示灯之间的位置，覆盖当前的VU表刻度即可。 每类音频电平表所对应的测量标准各备有两张刻度贴标。您也可向当地 Blackmagic Design

取贴标。请登录www.blackmagicdesign.com/cn/support网站访问Blackmagic Design支持中心寻 找您所在地区的支持团队。

请先选中想要使用的音频表类型，然后点击“ Save

产品内附贴标，以便您使用各类音频表时都能准确监看音频峰值位置。 Audio Monitor Setup软件 122Configue

Blackmagic Audio Monitor 12G额外配有一个“配置”选项卡，其中列出了软件版本，并包含Blackmagic Audio Monitor 的网络设置信息。您也可以自定义设备名称。远程连接时，命名设备可以帮助您快速找到设备。

Details Name ”文本框，输入新的标签。

通过网络访问Blackmagic Audio Monitor 12G是管理多台设备最简便的方法。您可通过Blackmagic Audio Monitor Setup Blackmagic Audio Monitor 12G 会默认自动获取网络地址，方便您从实用程序主菜单中快速选择。如果您无法在网络上找到 Blackmagic Audio Monitor 12G ，或者之前设置使用的静态地址无匹配当前网络，您可能需要到设备上手动更改其网络设置。您可以通过USB进行操作。

USB Blackmagic Audio Monitor Setup使用程序的计算机即可。Blackmagic Audio Monitor 12G的USB接口位于后面 板。完成连接后，从Blackmagic Audio Monitor Setup实用软件的主菜单中选择您的Audio Monitor 12G Configure ”选项卡。您可以利用该选项卡在动态和静态网络地址之间切换。如果您选择了静态IP地址，可以手动配置地址、子网掩码和网关。更改网络设置 123安装Blackmagic Dolby

杜比公司现已停止生产杜比解码模块，但是如果您已经购买了Blackmagic Audio Monitor原始版本 所用的模块，并且想要安装，请参考本页列出的步骤进行操作。 备注 Blackmagic Audio Monitor 12G支持选购杜比解码模块。

安装杜比解码模块前，请务必切断Blackmagic Audio Monitor的电源，因为安装时需要打 开机身盖使用主板。该流程必须由有资格的专业人士进行操作。同时应做好防护措施，以降低安装该模块时发生静电漏电现象带来的危险。

安装了Blackmagic Dolby解码模块后，您便可以监测现代电影电视制作所使用的Dolby Digital或音 频。Dolby 5.1环绕声可对前部左右声道、后部环绕左右声道、中央声道以及一个低音频声道进行编码。 Dolby解码器是72 pin SIMM模块，可以轻松安装到Blackmagic Audio Monitor主机板上空的SIMM

Blackmagic Dolby®解码模块步骤如下：

Blackmagic Dolby解码模块安装完毕后，将内附的Dolby贴纸粘贴在位于Blackmagic Audio Monitor机身后面板的警示标签边上，以便确认Dolby模块已安装。安装Blackmagic Dolby®解码模块（选购） 124确认 Dolby

Dolby 图标便会显示在控制面板 LCD

幕的右上角。您只要按下控制面板上的上调音频通道和下调音频通道按钮即可以对4组Dolby环绕

Blackmagic Dolby解码模块顶部边缘，将模块的键槽对准SIMM的插键槽，轻轻将模块插入直至插紧并固定。

获得帮助最快捷的方法是登陆Blackmagic Design在线支持页面，浏览Blackmagic Audio Monitor BlackmagicDesign在线支持页面

support 获得最新版操作手册、软件以及技术答疑文章。 BlackmagicDesign论坛 您可以登陆我们的网站访问 Blackmagic Design 论坛，获得更多信息和有用的创意资源。访问论坛也是获取帮助的一个捷径，因为论坛中不乏经验丰富的用户和 Blackmagic Design 您答疑解惑。请登陆网址http://forum.blackmagicdesign.com进入论坛。 联系BlackmagicDesign支持中心 如果我们提供的支持信息和论坛均无法解答您的疑问，请到支持页面下点击“给我们发送电子邮件”按钮即可发送技术支持请求。或者，您也可以点击支持页面下的“查找您所在地区的支持团队”按钮，致电您所在地区的Blackmagic Design支持中心获得帮助。 查看当前安装的软件版本 要检查您计算机上所安装的Blackmagic Audio Monitor Setup软件版本，请打开“About Blackmagic Audio Monitor Setup”窗口查看。 Mac OS系统下，请到“应用程序”文件夹中打开Blackmagic Audio Monitor Setup软件， 并道应用程序菜单中选择“ About Blackmagic Audio Monitor Setup”即可查看版本号。 在Windows 8系统下，请从开始页面的Blackmagic Audio Monitor Setup板块打开Blackmagic Audio Monitor Setup。点击“Help”（帮助）菜单并选择“About Blackmagic Audio Monitor Setup”即可查看版本号。

检查完您电脑上安装的Blackmagic Audio Monitor Setup软件版本号之后，请登录网址 www

Blackmagic Design 支持中心查看最新版本。请及时将软件升级到最新版本，但切勿在重要项目制作过程中升级软件。

130监管告知 在欧盟范围内处置电子垃圾和电子设备的注意事项。 根据产品所附的提示标志，本设备不得与其它废弃材料共同处置。处置废弃设备时，必须交给 指定收集点进行回收。对废弃设备进行单独收集并回收能够节省自然资源，且回收方式不会 损害环境和人体健康。获取更多关于废弃设备回收点的信息，请联系您所在城市的回收站， 或当时购买设备的经销商。

类数字设备的限制。这些限制旨在为运行于 商业环境中的设备提供合理保护，使其免受有害干扰的影响。本设备可生成、使用且辐射射 频能量，如果未按照安装手册来安装和使用本设备，则可能导致对无线电通信的有害干扰。 在住宅区运行本产品可能会产生有害干扰，在这种情况下将由用户自行承担消除干扰的费用。 必须满足以下条件后方可操作：

设备必须接受任何受到的干扰，包括可能导致意外操作的干扰。 必须使用有高品质屏蔽的 HDMI电缆连接HDMI接口。 本设备经检测符合商业环境使用要求。在家用环境中，本设备可能会造成无线电干扰。

131安全信息 以下安全信息适用于连接电源的产品。 设备必须连接在配有保护地线的电源插座。 为了降低触电风险，请勿将设备放在会滴水或溅水的地方。 设备适合在环境温度低于 40ºC的热带地区使用。 确保设备四周留有足够的空间，没有阻挡物。安装在机架上时，确保相邻设备不会阻碍通风。 设备内部没有操作人员可维护的零件。维修服务请联系当地Blackmagic Design服务中心。 请在海平面高度为2000米以下的地区使用。

注意 - 双极/中线熔断 设备电源配有火线和中性线，适合连接挪威的 IT配电系统。

个月内不会有材料和工艺上的缺陷。若本产品在保 修期内出现质量问题，Blackmagic Design可选择为产品提供免费修理或更换零部件，或者更换

为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系Blackmagic Design并妥善安排保修事宜。消费者应将缺陷产品包装并运送到Blackmagic Design的指定服务中 心进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等 各项税务以及其他费用均由消费者承担。 本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服 务，Blackmagic Design的保修服务范围不包括以下内容：1. 对由非Blackmagic Design专门人员 进行的安装、维修或保养所造成的损坏进行维修，

. 对因使用不当或连接到不兼容设备所造成的损坏 进行维修，3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修，及 4. 对经过改装或和其他产品进行组装的产品进行保养维修（因为产品经改装或组装后会增加保养维修所 需时间或保养难度）。本保修条款由BLACKMAGIC DESIGN提供，它可取代所有其他明示或隐含的

BLACKMAGIC DESIGN及其供应商对任何有关适销性及就特定用途的适用性等隐含保证不作

BLACKMAGIC DESIGN负责为消费者提供缺陷产品的维修或更换服务是完整和排他性补

BLACKMAGIC DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或必然损坏等 损坏的可能性。若消费者对本设备进行非法使用， BLACKMAGIC DESIGN概不负责。对因使用本产 品造成的损失，BLACKMAGIC DESIGN概不负责。本产品的操作风险由用户自行承担。 © 版权所有 2018 Blackmagic Design。保留一切权利。“Blackmagic Design”、“DeckLink”、“HDLink”、“Workgroup Videohub”、“Multibridge Pro”、“Multibridge Extreme”、“Intensity”以及“Leading the creative video revolution”均为美国及其他国家的注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。
