감사하고 축하드립니다... ...Arcam PA720, PA240 or PA410 파워 앰프를 구매하셨습니다. Arcam은 40년 이상 뛰어난 품질의 전문 오디오 제품을 생산해 왔으며 새로 출시된 PA720, PA240 and PA410 파워 앰프는 오랜 수상 경력에 빛나는 Hi-Fi 제품 라인의 최신 제품입니다. HDA 제품군의 디자인은 영국에서 가장 존경받는 오디오 회사 중 하나인 Arcam의 모든 경험을 바탕으로 하며, 장기간의 청취 즐거움을 제공하기 위해 설계되고 제작된 Arcam 최고의 멀티채널 파워 앰프 제품군을 생산하고 있습니다. 이 핸드북은 PA720, PA240 and PA410 설치와 사용을 위한 안내서이며 고급 기능에 대한 정보가 포함되어 있습니다. 다음 페이지의 목차 목록을 사용하여 원하는 섹션으로 갈 수 있습니다. 구매하신 제품을 오랫동안 작동에 문제없이 사용하시길 바랍니다. 혹시라도 결함이 발생하거나 Arcam 제품에 대한 추가 정보가 필요하시면, 당사의 대리점에서 도움을 드릴 것입니다. 더 자세한 정보는 Arcam 웹 사이트 www.arcam.co.uk에서 보실 수 있습니다. PA720, PA240 and PA410 개발팀 드림KO-3

환영합니다 KO-2 개요 KO-4 장치의 배치 KO-4 상호 연결 케이블 KO-4 전원 KO-4 후면 패널 연결 및 제어PA720 KO-5 후면 패널 연결 및 제어PA240 KO-6 후면 패널 연결 및 제어PA410 KO-7 제어 시스템 연결 KO-8 네트워크 및 RS232 KO-8 USB KO-8 Trigger IN/OUT KO-8

전면 패널 연결 및 제어 KO-9 작동 KO-10 전원 켜기 KO-10 자동 대기 KO-10 대기 상태의 네트워크 및 RS322 KO-10 출력 음소거 KO-10 모드 스위치 KO-10 소스 및 라우드 스피커 연결 KO-11 브리지 모노 모드 - PA240 전용 KO-14 듀얼 모노/바이 앰핑 모드 - PA240 전용 KO-15 문제 해결 KO-16 사양 KO-17 PA720 KO-17 PA240 KO-18 PA410 KO-19 전 세계 보증 KO-20KO-4

Arcam의 PA720, PA240 and PA410 파워 앰프는 최고의 음악 재생 품질을 제공합니다. Arcam에서 오랜 앰프 디자인 경험으로부터 탄생한 본 제품은 최고 품질의 부품과 엔지니어링 기법을 사용하여 음악적 즐거움과 신뢰할 수 있는 서비스를 제공하는 앰프입니다. 토로이덜 기반 전원 공급장치, 음향학적으로 댐핑된 섀시, 클래스 G 기술(PA240 & PA720), 병렬 트랜지스터 출력 스테이지(PA240) 및 상당히 낮은 수준의 왜곡 및 잡음을 자랑하는 PA720, PA240 and PA410 앰프는 원음 같은 품질과 모든 디테일을 살려 음악을 재생할 수 있습니다 아티스트가 의도한 그대로의 음악을 듣게 되실 것입니다. PA720, PA240 and PA410 앰프의 디자인은 음악에 진정한 생명을 불어넣을 수 있는 수준의 성능을

앰프는 평평하고 단단한 곳에 두고, 직사광선이나 열원 또는 습기를 피하십시오. 파워 앰프나 다른 열원 위에 PA720, PA240 or PA410 을(를) 두지 마십시오. 환기가 잘 되지 않는 이상, 책장이나 폐쇄된 캐비닛 등 밀폐된 공간에 앰프를 두지 마십시오. PA720, PA240 and PA410는 정상적으로 작동하는 동안 따뜻한 상태가 됩니다. 히트 싱크 주변의 공기 흐름을 방해하여 앰프가 뜨거워질 수 있으므로, 다른 부품이나 물건은 앰프 위에 두지 마십시오. (앰프 위에 놓인 장치도 함께 뜨거워질 수 있습니다.)

앰프에는 리드에 이미 장착된 메인 플러그가 함께 제공됩니다. 제공된 플러그가 공급품에 맞는지 확인하십시오. 새로운 전원 코드가 필요하면 Arcam 대리점에 문의하십시오. 주 전원 전압이나 메인 플러그가 다른 경우, 즉시 Arcam 대리점에 문의하십시오. 전원 케이블의 IEC 플러그 끝을 앰프 뒷면의 전원 소켓에 밀어 넣고, 단단히 밀어 넣었는지 확인하십시오. 케이블의 다른 쪽 끝을 주 소켓에 연결하고 소켓을 켜십시오. 이 장치 위에 레코드 데크를 두지 마십시오. 레코드 데크는 주 전원 공급 장치에서 발생하는 소음에 매우 민감하여, 레코드 데크가 너무 가까이 있으면 ‘윙윙’하는 잡음이 들릴 수

강한 전자기 간섭에 의해 장치의 정상 기능이 방해를 받을 수 있습니다. 이 경우, 전원 버튼으로 장치를 재설정하거나, 장치를 다른 위치로

특정 용도에 맞게 설계된 고품질 스크린 케이블을 사용할 것을 권장합니다. 다른 케이블은 시스템의 성능을 저하시키는 여러 임피던스 특성을 갖습니다 (예: 오디오 신호 전송에 비디오용 케이블을 사용하지 마십시오). 모든 케이블은 가능한 한 짧게

주 전원 공급 장치 케이블 연결이 오디오 케이블에서 가능한 한 멀리 유지되도록 장비를 연결하는 것이 좋습니다. 그렇게 하지 않으면 오디오 신호에 원하지 않는 잡음이 발생할 수 있습니다.KO-5

CH5CH6CH7 후면 패널 연결 및 제어PA720

선택한 전압이 로컬 전원 공급 장치와 일치하는지

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

트리거 입력 / 출력 TRIGGER IN으로 PA720을 외부 소스에서 켜거나 끌 수 있습니다. 트리거 OUT으로 PA720이 연결된 다른 장비의 전원 상태를 제어할 수 있습니다. 페이지 "Trigger IN/OUT” 의 KO-8를 참조하십시오. USB

사용합니다. 페이지 "USB” 의 KO-8를 참조하십시오.

이 연결을 통해 타사 홈 오토메이션 시스템 또는 컴퓨터에서 원격 제어가 가능합니다. 페이지 "네트워크 및 RS232” 의 KO-8를

RS232 이 연결을 통해 타사 홈 오토메이션 시스템 또는 컴퓨터에서 원격 제어가

페이지 "네트워크 및 RS232” 의 KO-8를 참조하십시오. 밸런스드 XLR 오디오 입력 프리 앰프의 XLR 출력을 연결하십시오. 페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

PA720에 여러 입력 유형을 구성할

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

IN1-IN7 포노 소켓에만 적용되는 신호의 사본을 제공합니다. 참고: 패시브 출력이므로 추가적인 필터링이나 증폭이

먼저 페이지 KO-4의 "장치의 배치", " 전원" 및 "상호 연결 케이블" 섹션을 읽은 후 PA720 앰프를 연결하세요!KO-6

선택한 전압이 로컬 전원 공급 장치와 일치하는지

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

먼저 페이지 KO-4의 "장치의 배치", " 전원" 및 "상호 연결 케이블" 섹션을 읽은 후 PA240

트리거 입력 / 출력 TRIGGER IN으로 PA240을 외부 소스에서 켜거나 끌 수 있습니다. 트리거 OUT으로 PA240이 연결된 다른 장비의 전원 상태를 제어할 수 있습니다. 페이지 "Trigger IN/OUT” 의 KO-8를 참조하십시오. USB

사용합니다. 페이지 "USB” 의 KO-8를 참조하십시오.

이 연결을 통해 타사 홈 오토메이션 시스템 또는 컴퓨터에서 원격 제어가 가능합니다. 페이지 "네트워크 및 RS232” 의 KO-8를

RS232 이 연결을 통해 타사 홈 오토메이션 시스템 또는 컴퓨터에서 원격 제어가

페이지 "네트워크 및 RS232” 의 KO-8를 참조하십시오. 후면 패널 연결 및 제어PA240 RS232 NET TRIGGER OUT (12V 100mA) TRIGGER IN POWER INLET 110-120V/220-240V~ 50/60Hz 1.5kW MAX USB

INR INL INR OUTR INL OUTL 밸런스드 XLR 오디오 입력 프리 앰프의 XLR 출력을 연결하십시오. 페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

OUTL 및 OUTR은 XLR이 아닌 IN L

및 IN R 포노 소켓에만 적용되는 신호의 사본을 제공합니다. 참고: 패시브 출력이므로 추가적인 필터링이나 증폭이 적용되지 않습니다.KO KO-7 POWER INLET 110-120V/220-240V ~ 50/60Hz 500W MAX SUPPLY VOLTAGE SWITCH POSITIONS 115 = 110 - 120V ~ 230 = 220 - 240V ~

선택한 전압이 로컬 전원 공급 장치와 일치하는지

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를 참조하십시오.

페이지 "소스 및 라우드 스피커 연결” 의 KO-11를

트리거 입력 / 출력 TRIGGER IN으로 PA410을 외부 소스에서 켜거나 끌 수 있습니다. 트리거 OUT으로 PA410이 연결된 다른 장비의 전원 상태를 제어할 수 있습니다. 페이지 "Trigger IN/OUT” 의 KO-8를 참조하십시오. USB 소프트웨어 업그레이드에만 사용합니다. 페이지 "USB” 의 KO-8를 참조하십시오.

유선 로컬 네트워크를 하나의 포트에 연결하십시오. 두 번째 포트는 다른 장치에 연결하는 데 사용할 수 있습니다. 페이지 "네트워크 및 RS232” 의 KO-8를 참조하십시오. RS232 이 연결을 통해 타사 홈 오토메이션 시스템 또는 컴퓨터에서 원격 제어가

페이지 "네트워크 및 RS232” 의 KO-8를 참조하십시오. 후면 패널 연결 및 제어PA410

OUT1 및 OUT4는 IN1 ~ IN4

참고: 패시브 출력이므로 추가적인 필터링이나 증폭이

먼저 페이지 KO-4의 "장치의 배치", " 전원" 및 "상호 연결 케이블" 섹션을 읽은 후 PA410 앰프를 연결하세요!KO-8 네트워크 및 RS232 PA720, PA240 and PA410은 로컬 네트워크, 컴퓨터 또는 홈 오토메이션 시스템에 연결하여 원격으로 제어 및 모니터링 할 수 있는 네트워크 및 RS232

다양한 타사 시스템을 통해 모든 엔터테인먼트 장치를 정교하게 제어할 수 있습니다. 더 자세한 사항은 대리점이나 설치업체에 문의하십시오. 제어 프로토콜에 관한 기술적 상세 정보는 PA720 / PA240 / PA410 RS232/IP 제어 문서를 참조하십시오. www.arcam.co.uk에서 추가 정보를 다운로드할 수 있습니다. 참고: 네트워크 및 RS232 제어는 대기 모드에서 기본적으로 비활성화되어 대기 전력 소비를 최소화합니다. 네트워크 제어를 활성화하려면 페이지 "대기 상태의 네트워크 및 RS322” 의 KO-10

USB 이 USB 포트는 소프트웨어 업그레이드에만 사용됩니다. 최신 소프트웨어 및 추가 정보는 웹 사이트www.arcam.co.uk를 방문하십시오. Trigger IN/OUT PA720, PA240 and PA410의 전원 상태는 호환되는 오디오/비디오 소스(예: Arcam AVR)로 제어할 수 있습니다. 이 경우 3.5mm 잭 케이블로 소스의 TRIGGER OUT을 PA720, PA240 or PA410의 TRIGGER IN

마찬가지로 PA720, PA240 and PA410도 호환되는 제품의 전원 상태를 제어할 수 있습니다(예: 다른 PA720, PA240 or PA410). 이 경우, 모노 3.5mm 잭을 사용해 소스의 TRIGGER IN을 PA720, PA240 or PA410의 TRIGGER OUT에 연결하십시오. 참고: 이러한 케이블은 제공되지 않습니다. RS232 NETTRIGGER OUT(12V 100mA)TRIGGER INPOWER INLET110-120V/220-240V~50/60Hz 1.5kW MAXUSB5V 100mASWITCH POSITIONS115 = 110 - 120V ~230 = 220 - 240V ~SUPPLYVOLTAGERCAXLRINPUTIN7OUT7IN6OUT6IN5OUT5IN4OUT4IN3OUT3IN2OUT2IN1OUT1 IN7 IN6 IN5 IN4 IN3 IN2 IN1 CH4 CH3 CH2 CH1

홈 오토메이션 컨트롤러 홈 오토메이션 컨트롤러 115 230SWITCH POSITIONS115 = 110 - 115V~230 = 220 - 240V~HEIGHT1 HEIGHT2SUB 2

PA720 POWER AMPLIFIER POWER STANDBYMUTE 전면 패널 연결 및 제어

PA720, PA240 or PA410 스피커 출력의 음소거/ 음소거 해제를 합니다. 페이지 "출력 음소거” 의 KO-10를 참조하십시오.

페이지 "전원 켜기” 의 KO-10를 참조하십시오. 전원 표시기 및 전원 스위치 페이지 "전원 켜기” 의 KO-10를 참조하십시오.KO-10

POWER 버튼으로 장치를 켜고 끕니다. 상태 표시 LED 는 앰프의 상태를 나타냅니다. 주 전원이 연결되고 장치가 켜지면 빨간색에서 주황색으로, 그 다음에

장치가 켜져 있을 때 STBY 버튼을 누르면 PA720, PA240 or PA410이 대기 모드로 전환합니다. STBY 버튼을 다시 누르면 대기 모드가 종료됩니다.

소비자 제품에 대한 국제 규정을 준수하기 위해, 본 장치는 오랜 시간 동안 사용자 상호 작용 및 오디오 입력 신호가 감지되지 않을 경우, 대기 모드로 전환됩니다 (기본값은 20 분). 전면 패널의 STBY 버튼 누르기, 트리거 입력 또는 RS232 또는 이더넷 명령(활성화된 경우, 자세한 내용은 "대기 상태의 네트워크 및 RS322" 참조) 등으로 장치의 대기 모드를 끝낼 수 있습니다. 대기 시간 제한은 RS232 또는 IP 제어 명령을 사용하여 조정할 수 있습니다. PA720 / PA240 / PA410 RS232/IP 제어 문서를 참조하십시오. www.arcam. co.uk에서 다운로드할 수 있습니다. 또는 MUTE 버튼을 누르고 있으면 대기 시간이 OFF 와 20 분 사이에서 전환됩니다. 설정 변경을 표시하기 위해 LED가 깜박이고 OFF는 빨간색, 20 분은 녹색입니다. 참고: 대기 시간 초과가 OFF로 설정되면, 자동 대기 기능이 비활성화됩니다. 대기 상태의 네트워크 및 RS322 저전력 대기 모드에서는 네트워크 및 RS322 기능이

대기 모드에서 네트워크 및 RS232를 활성화하려면 전원이 켜져 있는 상태에서 장치에 제어 또는 상태 요청 명령을 보냅니다. 이렇게 하면 장치가 대기 상태일 때 사용된 제어 방법이 활성화됩니다. 참고: 대기 모드로 들어갈 때 LED가 잠시 깜박이면서 장치가 최저 전력 대기 모드가 아님을 알려줍니다. 참고: 네트워크 또는 RS232 제어를 활성화하면 대기 전력 소비가 증가합니다. 장치를 기본 저전력 대기 소비 상태로 복원하려면, STBY 버튼을 3초 이상 누르거나 장치를 공장 출고 시 기본 설정으로

PA720 및 PA240 앰프 후면에는 다양한 모드 스위치가 있어서 특정 장비 설정에 맞춰 파워 앰프를 구성할 수 있습니다. 페이지 "소스 및 라우드 스피커 연결” 의 KO-11에서 더 자세한 정보를 참조하십시오. INPUT(PA720 및 PA240 전용) 이 스위치는 앰프의 XLR 및 RCA 포노 입력을 선택합니다. 프리 앰프 연결에 사용하고 있는 연결 방법을 선택하십시오. GAIN(PA240 전용) 이 스위치를 사용하면 게인을 표준 Arcam 게인 31dB(모든 Arcam 앰프 및 수신기와 일치)에서 26dB 로 변경할 수 있습니다. 그러면 여러 PA240 앰프를 다른 모드로 여러 개의 스피커와 유연하게 연결할

정상 설정에서 이 스위치는 31dB로 두어야 합니다. MODE(PA240 전용) 이 스위치로 PA240의 다양한 증폭 모드를

스테레오(ST) 두 개의 개별 스피커 출력을 구동하는 두 개의 개별 프리 앰프 입력을 사용하는 표준 스테레오 증폭

듀얼 모노(DM) 이 모드에서는 하나의 프리 앰프 입력에서 두 개의 개별 스피커를 구동할 수 있습니다. 또는 단일 스피커의 두 드라이버가 단일 PA240에서 바이 앰핑될 수 있습니다. 브리지 모노(BRIDGE) 이 모드는 PA240의 두 채널을 모두 사용하여 단일 스피커를 구동합니다. 궁극의 고출력, 고충실도의

PA720, PA240 or PA410의 스피커 출력은 전면 패널의 MUTE 버튼을 누르거나 RS232 또는 네트워크 연결을 통해 관련 명령을 보내서 음소거를 할 수 있습니다. 장치가 음소거 되면 전면 패널 전원 표시등이 주황색으로 바뀝니다. 음소거를 취소하려면, MUTE 버튼을 다시 누르거나 RS232 또는 네트워크 연결을 통해 관련 명령을 보냅니다.KO-11

스피커 연결 시 주의 사항 스위치가 켜져 있는 동안 앰프에 어떤 연결도 하지 마십시오. 시작하기 전에 앰프가 전원 공급 장치에서 완전히 분리되어 있도록 하는 것이 좋습니다. 스피커에 연결한 후 앰프를 처음으로 켜기 전에 모든 연결을 철저히 점검해야 합니다. 노출된 전선 또는 케이블이 서로 또는 앰프의 섀시와 닿지 않도록 하고(단락을 일으킬 수 있음), 양극(+)을 양극에 음극(-)을 음극에 연결했는지 확인합니다. 앰프와 스피커의 배선을 모두 확인하십시오. 연결 후: 앰프를 켜고. 음량을 원하는 청취 레벨로 점차 높여봅니다. 시스템 연결 방법을 잘 모르는 경우, Arcam 대리점에 문의하시면 지원을 받을 수

SUB 1 SR SBR PA720 CH1 ~ CH7+ 라벨의 빨간색 스피커 양극 단자를 귀하의 다른 스피커의 양극 단자에 연결하십시오. 마찬가지로, 같은 채널의 검정색 스피커 음극 단자를 귀하의 다른 스피커의 음극 단자에 연결합니다. 각 채널에 동일한 입력 및 스피커 터미널을 사용하여 이 과정을 다른 스피커에도 반복하십시오. 참고: 모든 채널이 동일하므로 특정 AVR 출력 채널을 특정 앰프 채널에 연결할 필요가 없습니다.

SUB 1 SR SBR HEIGHT 1 R HEIGHT 2 R RCA XLR INPUT 참고: 명확성을 위해 단일 채널

참고: 장치는 RCA 또는 XLR을 통해 연결되어야 합니다. 두 가지 버전 모두 설명 표시가 되어 있습니다. PA720KO-12

115 230SWITCH POSITIONS115 = 110 - 115V~230 = 220 - 240V~HEIGHT1 HEIGHT2SUB 2LRPREAMP OUTFL C SL SBLFR SUB 1 SR SBRBD CDPVRSATDIGITAL AUDIOSTB AVOUTPUT 2OUTPUT 1ARCZONE 2OUTPVRVCRBDSATAVGAMESTB/MHLHDMILRZ2 OUTSTBGAMEAVBDPVRCDANALOGUE AUDIOETHERNETUSB 5V1AFM/DABDC 6V1.2A MAXRS232TRIG Z1 Z1 IRTRIG Z2 Z2 IR23425POWER INLET~50/60Hz 50W MAX BALANCED OUTPUTS FL C SL SBL HEIGHT 1 L HEIGHT 2 L FR SUB 1 SR SBR HEIGHT 1 R HEIGHT 2 R AV860 PA240 L+ 라벨의 빨간색 스피커 양극 단자를 다른 스피커의 음극 양극 단자에 연결하십시오. 마찬가지로, L- 라벨의 검정색 스피커 음극 단자를 귀하의 다른 스피커의 음극 단자에 연결합니다. 오른쪽 스피커에도 이 과정을 반복하십시오. RCA XLR INPUT

GAIN 25dB 31dB RCA XLR INPUT 참고: 장치는 RCA 또는 XLR을 통해 연결되어야 합니다. 두 가지 버전 모두 설명 표시가 되어 있습니다.

INPUT 스위치가 RCA 또는 XLR 입력 유형으로 설정되어 있는지

GAIN 스위치가 31dB로 설정되어 있는지 확인하십시오. MODE 스위치가 스테레오 모드로 설정되어 있는지 확인하십시오. PA240KO KO-13

상단 2 오른쪽 상단 2 왼쪽 PA410 CH1 ~ CH4+ 라벨의 빨간색 스피커 양극 단자를 귀하의 스피커 양극 단자에 연결하십시오. 마찬가지로, 같은 채널의 검정색 스피커 음극 단자를 귀하의 다른 스피커의 음극 단자에 연결합니다. 각 채널에 동일한 입력 및 스피커 터미널을 사용하여 이 과정을 다른 스피커에도 반복하십시오. 참고: 모든 채널이 동일하므로 특정 AVR 출력 채널을 특정 앰프 채널에 연결할 필요가 없습니다. POWER INLET 110-120V/220-240V ~ 50/60Hz 500W MAX SUPPLY VOLTAGE SWITCH POSITIONS 115 = 110 - 120V ~ 230 = 220 - 240V ~

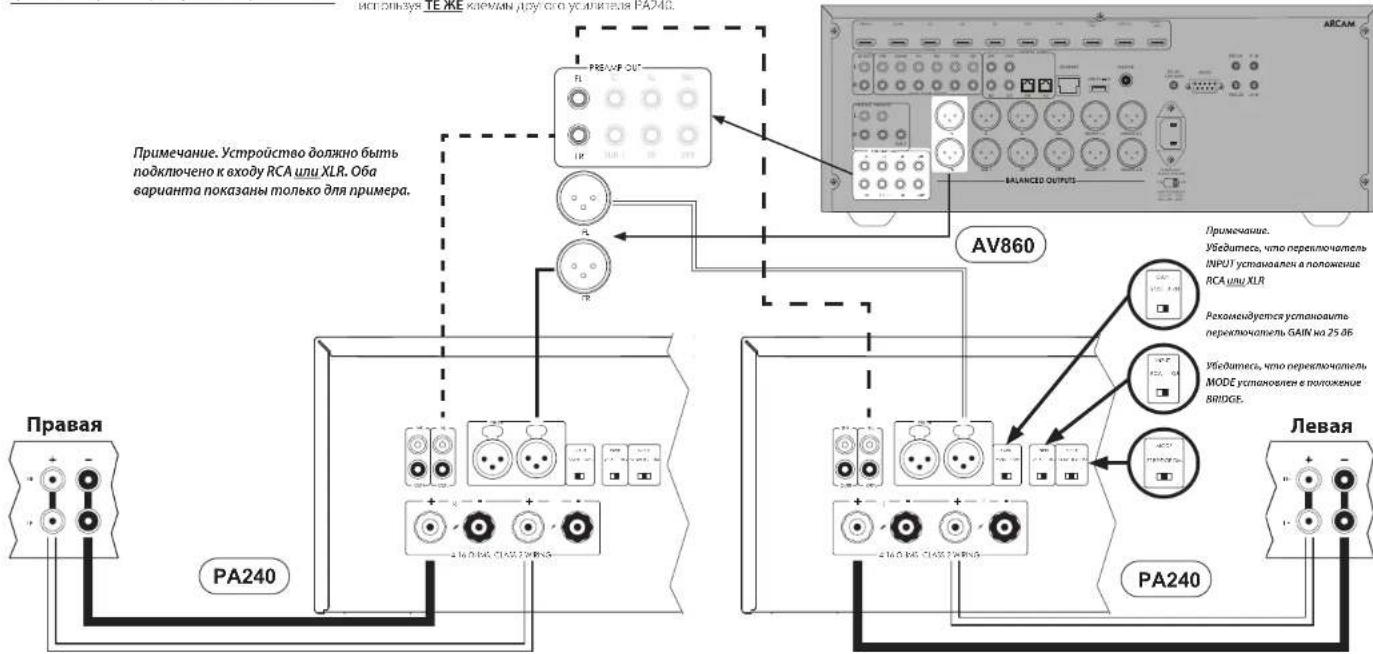

PREAMP OUT SUB 2KO-14 브리지 모노 모드 - PA240 전용 브리지 모노 모드는 각 채널에 대해 PA240을

참고: 브리지 모드에서만 L+ 및 R+ 스피커 출력이

경고: L- 또는 R- 스피커 단자에 연결하지 마십시오. 그러면 앰프가 심하게 손상됩니다. PA240 중 하나에서, L+ 라벨의 빨간색 스피커 양극 단자를 귀하의 다른 왼쪽 스피커 양극 단자에

R+ 라벨의 빨간색 스피커 양극 단자를 귀하의 다른 오른쪽 스피커 음극 단자에 연결하십시오. 다른 PA240의 같은 단자를 사용하여 오른쪽 스피커에도 이 과정을 반복하십시오. 이 설정에서는 각 파워 앰프에 하나의 상호 연결만 필요하며 IN L 입력에 입력해야 합니다. 상호 연결은 XLR(케이블 연장이 길 때 권장) 또는 포노(RCA)일 수 있습니다. PA240의 둘 모두의 INPUT 스위치를 사용된 케이블에 적절하게 설정하십시오. 참고: IN R 입력은 이 구성에서는 기능이 없습니다. 참고: 두 개의 스피커 모두 L+은 양극 스피커 단자에 연결하고, R+는 음극 스피커 단자에 연결해야 합니다. 그렇지 않으면 스피커가 위상을 벗어납니다. 경고: 반드시 PA240의 L+ 및 R+ 단자를 사용했는지 확인하십시오. L- 및 R- 단자는 이 설정에서 필요하지

INPUT 스위치가 RCA 또는 XLR 입력 유형으로 설정되어 있는지 확인하십시오. GAIN 스위치는 25dB로 설정하는 것이 좋습니다 MODE 스위치가 브리지 모드, BRIDGE로 설정되어 있는지

참고: 장치는 RCA 또는 XLR을 통해 연결되어야 합니다. 두 가지 버전 모두 설명 표시가 되어 있습니다. PA240 PA240KO KO-15 듀얼 모노/바이 앰핑 모드 - PA240 전용 듀얼 모노는 각 채널에 대해 PA240을 사용해야

PA240 중 하나에서, L+ 라벨의 빨간색 스피커 양극 단자를 귀하의 다른 왼쪽 스피커 양극 LF 단자에 연결하십시오. 마찬가지로, L- 라벨의 검정색 스피커 음극 단자를 귀하의 다른 왼쪽 스피커 음극 LF

경고: 바이 앰핑을 지원하는 스피커에는 저주파(LF) 및 고주파(HF) 단자를 연결하는 금속 스트립이 있습니다. 바이 앰핑 시스템에서는 반드시 제거해야 합니다. 다른 스피커 케이블을 사용하여 R+ 라벨의 빨간색 양극 스피커 단자를 귀하의 다른 왼쪽 스피커 HF 단자에 연결하십시오. 마찬가지로, R- 라벨의 검정색 스피커 음극 단자를 귀하의 다른 스피커의 음극 HF 단자에 연결합니다. 다른 PA240의 같은 단자를 사용하여 오른쪽 스피커에도 이 과정을 반복하십시오. RCA XLR INPUT

GAIN 25dB 31dB RCA XLR INPUT참고:INPUT 스위치가 RCA 또는 XLR 입력 유형으로 설정되어 있는지 확인하십시오.GAIN 스위치가 31dB로 설정되어 있는지 확인하십시오.MODE 스위치가 모노 모드, DM으로 설정되어 있는지 확인하십시오.

참고: 장치는 RCA 또는 XLR을 통해 연결되어야 합니다. 두 가지 버전 모두 설명 표시가 되어 있습니다. 이 설정에서는 각 파워 앰프에 하나의 상호 연결만 필요하며 IN L 입력에 입력해야 합니다. 상호 연결은 XLR(케이블 연장이 길 때 권장) 또는 포노(RCA)일 수 있습니다. PA240의 둘 모두의 INPUT 스위치를 사용된 케이블에 적절하게 설정하십시오. 참고: IN R 입력은 이 구성에서는 기능이 없습니다. PA240 PA240KO-16

소리가 나지 않음 PA720 / PA240 / PA410 파워 앰프가 올바르게 꽂혀 있고 전원이

오디오/비디오 소스(예: 프리앰프)가 올바르게 연결되어

PA720 / PA240 / PA410이 다음 섹션에서 설명된 보호 모드가

PA720, PA240 and PA410의 음소거가 되지 않습니다. 예기치 않게 소리가 끊김 고장 감지에 따라 PA720 / PA240 / PA410이(가) 보호 모드에 들어갔을 수 있습니다. 전면 패널 LED가 아래 목록에 따라 고장 유형을

하얀색 깜박임: 장치의 내부 온도가 안전하지 않은 수준에 도달했습니다. PA720 / PA240 / PA410을(를) 식히십시오. 빨간색 깜박임: PA720 / PA240 / PA410 앰프가 스피커 단락을 감지했습니다. 이경우, 모든 스피커 케이블을 검사하여 함께 단락되어 있지 않은지 확인하십시오. 이 고장은 스피커 연결에 노출된 와이어를 사용할 때 흔하게 발생합니다. 주황색 깜박임: PA720 및 PA240 전용. 앰프가 DC 오프셋을

위에 설명된 고장이 발생하면, 앰프는 자체적으로 전원을 끄고 스피커의 전원을 제거합니다. PA720 / PA240 / PA410을(를) 계속 사용하려면, 고장을 해결하고 장치를 껐다가 다시 켜야 합니다.KO-17

채널당 연속 출력 @ 0.2% THD 7채널 구동, 4Ω/8Ω, 1kHz 140W / 100W 5채널 구동, 4Ω/8Ω, 1kHz 175W / 110W 2채널 구동, 4Ω/8Ω, 1kHz 225W / 140W 고조파 왜곡, 80% 전력, 8Ω @ 1kHz 0.002%

RCA 유형 XLR 유형 입력 감도 100W / 8Ω 800mV RMS 1.6V RMS 신호/잡음비(A-wtd) 100W/8Ω 112dB 입력 임피던스 10kΩ 주파수 응답 20 - 20kHz +/-0.05dB

주 전원 전압 110–120V or 220–240V, 50–60Hz 최대 전력 소비 1.5kW 저전력 대기 소비 0.5W 네트워크 대기 소비 2W 제원 너비(W) x 높이(H) x 깊이(D) (받침, 제어 노브 및 스피커 단자 포함) 433 x 425 x 177mm 중량(순) 18kg 중량(총) 19.7kg 별도로 명시하지 않는 한 모든 규격 값은 일반적입니다. Arcam은 자사 제품에 대한 지속적인 개선 방침을 가지고 있습니다. 다시 말해 설계 및 사양이 사전 통보 없이 변경될 수 있음을 의미합니다. E&OE. PA720KO-18 채널당 연속 출력 @ 0.2% THD 2채널 구동, 4Ω/8Ω, 1kHz 380W / 225W 1채널 구동, 8Ω 브리지 모드, 1kHz 790W 고조파 왜곡, 80% 전력, 8Ω @ 1kHz 0.001%

RCA 유형 XLR 유형 31dB 25dB 31dB 25dB 입력 감도 200W / 8Ω 1.15V RMS 2.3V RMS 2.3V RMS 4.6V RMS 신호/잡음비(A-wtd) 100W/8Ω 110dB 114dB 110dB 114dB 입력 임피던스 10kΩ 주파수 응답 20 - 20kHz +/-0.05dB

주 전원 전압 110–120V 또는 220–240V, 50–60Hz 최대 전력 소비 1.5kW 저전력 대기 소비 0.5W 네트워크 대기 소비 2W 제원 너비(W) x 높이(H) x 깊이(D) (받침, 제어 노브 및 스피커 단자 포함) 433 x 425 x 177mm 중량(순) 18kg 중량(총) 19.7kg 별도로 명시하지 않는 한 모든 규격 값은 일반적입니다. Arcam은 자사 제품에 대한 지속적인 개선 방침을 가지고 있습니다. 다시 말해 설계 및 사양이 사전 통보 없이 변경될 수 있음을 의미합니다. E&OE. PA240KO KO-19 채널당 연속 출력 @ 0.2% THD 4채널 구동, 4Ω/8Ω, 1kHz 70W / 50W 2채널 구동, 4Ω/8Ω, 1kHz 90W / 60W 고조파 왜곡, 80% 전력, 8Ω @ 1kHz 0.003%

입력 감도 50W / 8Ω 560mV RMS 신호/잡음비(A-wtd) 50W/8Ω 106dB 입력 임피던스 10kΩ 주파수 응답 20 - 20kHz +/-0.2dB

주 전원 전압 110–120V 또는 220–240V, 50–60Hz 최대 전력 소비 700W 저전력 대기 소비 0.5W 네트워크 대기 소비 2W 제원 너비(W) x 높이(H) x 깊이(D) (받침, 제어 노브 및 스피커 단자 포함) 433x325x105mm 중량(순) 10kg 중량(총) 11.5kg 별도로 명시하지 않는 한 모든 규격 값은 일반적입니다. Arcam은 자사 제품에 대한 지속적인 개선 방침을 가지고 있습니다. 다시 말해 설계 및 사양이 사전 통보 없이 변경될 수 있음을 의미합니다. E&OE. PA410KO-20

공인 Arcam 대리점에서 처음 구매했다면, 구매 후 첫 5년 동안 무료로 장치의 수리를 받으실 수 있습니다. Arcam 대리점은 모든 A/S 서비스의 책임을 집니다. 제조업체는 사고, 오용, 남용, 마모 및 파손, 부주의 또는 무단 조정 및/또는 수리로 인해 발생하는 결함에 대해 책임을 지지 않으며, 보증을 청구한 사람에게 또는 그로부터 운송되는 동안 발생한 손해 또는 손실에 대해서도 책임을 지지 않습니다.

구매일로부터 5년간 부품(디스크 드라이브 제외) 및 인건비(추가 약관은 아래 참조). 5년 후에는 부품 및 인건비 모두 고객 부담입니다. 디스크 드라이브(모든 유형)는 구매일로부터 이 년 동안 본 보증이 적용됩니다. 보증은 배터리 교체에는 언제라도 적용되지 않습니다. 보증은 운송 비용에는 언제라도 적용되지 않습니다.

본 장비는 원래 포장에 포장하여 구입한 대리점으로 반송해야 합니다. 우편이 아닌 평판 있는 운송회사를 통해 선불로 발송해야 합니다. 대리점 또는 유통업체로 운송하는 동안에 제품에 대한 책임을 지지 않으므로, 고객은 운송 중 손실이나 손상에 대비하여 제품에 대한 보험을 드는 것이 좋습니다. 더 자세한 정보는 arcam.support@harman.co.uk으로 Arcam에 문의하십시오.

Arcam 대리점에서 본 제품 또는 기타 Arcam 제품에 대한 질문에 답변을 드리지 못할 경우 위 주소로 Arcam 고객 지원부에 문의하시면 최선을 다해 지원해드릴 것입니다.

제품을 온라인으로 www.arcam.co.uk에서 등록하실 수 있습니다.WWW.ARCAM.CO.UK
