...购买 Arcam PA720, PA240 or PA410功率放大器。 四十多年以来，Arcam 一直致力于生产品质卓越的专业音响产品，新款 PA720, PA240 and PA410 功率放 大器是屡获殊荣的高保真 （HiFi） 广泛产品系列的最新成员。Arcam 是英国最受推崇的音频设备企业之 一，而 HDA 系列的设计吸取了其所有的设计经验，造就了具有最佳性能的 Arcam 多通道功率放大器产品 系列，依托精心设计和制造给您带来多年的听觉享受。 本手册是 PA720, PA240 and PA410 的安装和使用指南，包含有关这类产品更先进功能的信息。请参考下一 页显示的目录列表转到您想要了解的章节。 我们希望该产品能够给您带来多年的无故障操作体验。如果您的产品发生任何故障（这种情况很罕见） ，或者您只是想要了解有关 Arcam 产品的更多信息，我们的经销商网络将很乐意为您效劳。您也可以通 过 Arcam 网站 www.arcam.co.uk 了解更多信息。 PA720, PA240 and PA410 研发团队SC-3

欢迎 SC-2 概述 SC-4 放置设备 SC-4 连接线缆 SC-4 电源 SC-4 后面板连接和控制 PA720 SC-5 后面板连接和控制 PA240 SC-6 后面板连接和控制 PA410 SC-7 控制系统连接 SC-8 网络和 RS232 SC-8 USB SC-8 触发输入/输出 SC-8

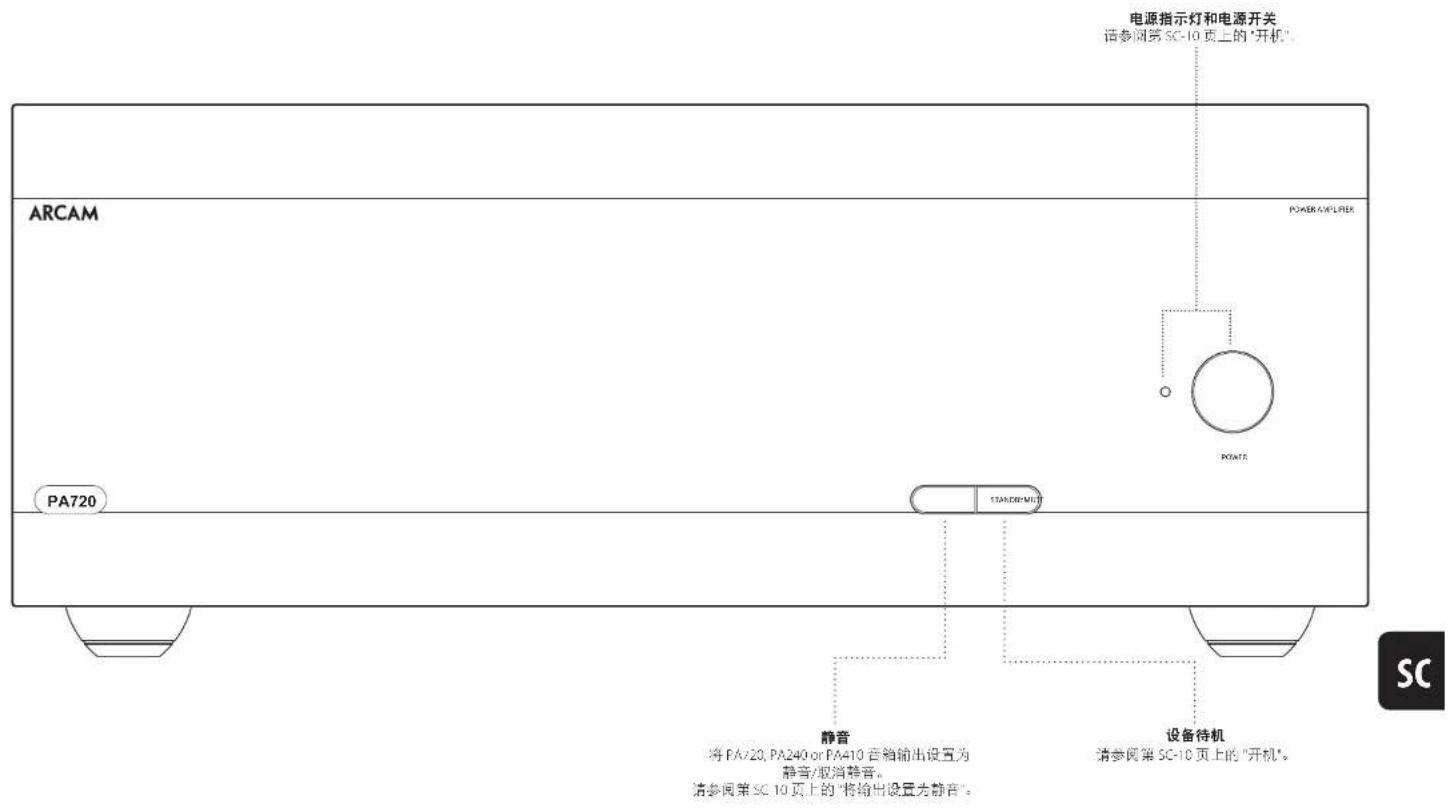

前面板连接和控制 SC-9 操作 SC-10 开机 SC-10 自动待机 SC-10 待机状态下的网络和 RS322 功能 SC-10 将输出设置为静音 SC-10 模式开关 SC-10 连接讯源和扬声器 SC-11 桥接单声道模式 - 仅限 PA240 SC-14 双重单声道/双路放大模式 - 仅限 PA240 SC-15 故障排除 SC-16 规格 SC-17 PA720 SC-17 PA240 SC-18 PA410 SC-19 全球联保 SC-20SC-4

Arcam PA720, PA240 and PA410 功率放大器提供了业 内领先的卓越音质，可理想还原您的音乐。 这些产品吸取了 Arcam 多年的放大器设计经验，采 用最佳质量的器件和工程实践来生产打造放大器， 能为您提供多年的音乐享受和可靠的服务。 凭借环形电源、声阻尼底座、G 类技术 (PA240 & PA720)、并联晶体管输出级 (PA240) 以及极低的失真 和噪声，PA720, PA240 and PA410 放大器能够再现音 乐原有的意韵。您完全可以放心，您听到的将会是 艺术家想要呈现的音乐。 PA720, PA240 and PA410 具有卓越的性能水平，能够 将音乐表现得栩栩如生。

将放大器置于平坦结实的表面上，远离日光直 射或热源，并避免接触湿气。 请勿将 PA720, PA240 or PA410 置于功率放大器或

除非提供良好的通风，否则请勿将放大器置于书 柜或陈列柜等封闭空间。PA720, PA240 and PA410 在正常工作期间会发热。 请勿将其他任何组件或物体置于放大器之上， 因为这可能会阻挡散热器周围的气流，使放大 器变得过热。（置于放大器之上的设备也会变

放大器由安装在导线上的模块化电源插头供电。请 检查随附的插头是否与您的电源规格相符 — 如需 新的电源导线，请联系您的 Arcam 经销商。 如果主电源的电压与电源插头上规定的电压不同， 请立即联系您的 Arcam 经销商。 将电源线的 IEC 插头一端推入放大器背面的插座， 确保插入到位。将电源线的另一端插入主电源插 座，必要时打开插座的电源。 请勿在本设备的之上放置录音机。录音机对主 电源产生的噪声非常敏感，如果录音机与主电 源靠得太近，会录下背景“哼声”。 强电磁干扰会影响本设备的正常工作。如果发 生这种情况，只需简单地使用电源按钮重置本 设备，或者将本设备移至另一位置。

建议使用针对特定应用设计的优质屏蔽线缆。其他 线缆的电阻特征不同，会降低系统的性能（例如， 请勿使用视频专用线缆来传输音频信号）。尽量使 用短线缆，其长度只要够用即可。 在连接设备时，最好让主电源线尽量远离音频线。 否则，音频信号中可能会出现令人讨厌的噪声。SC-5

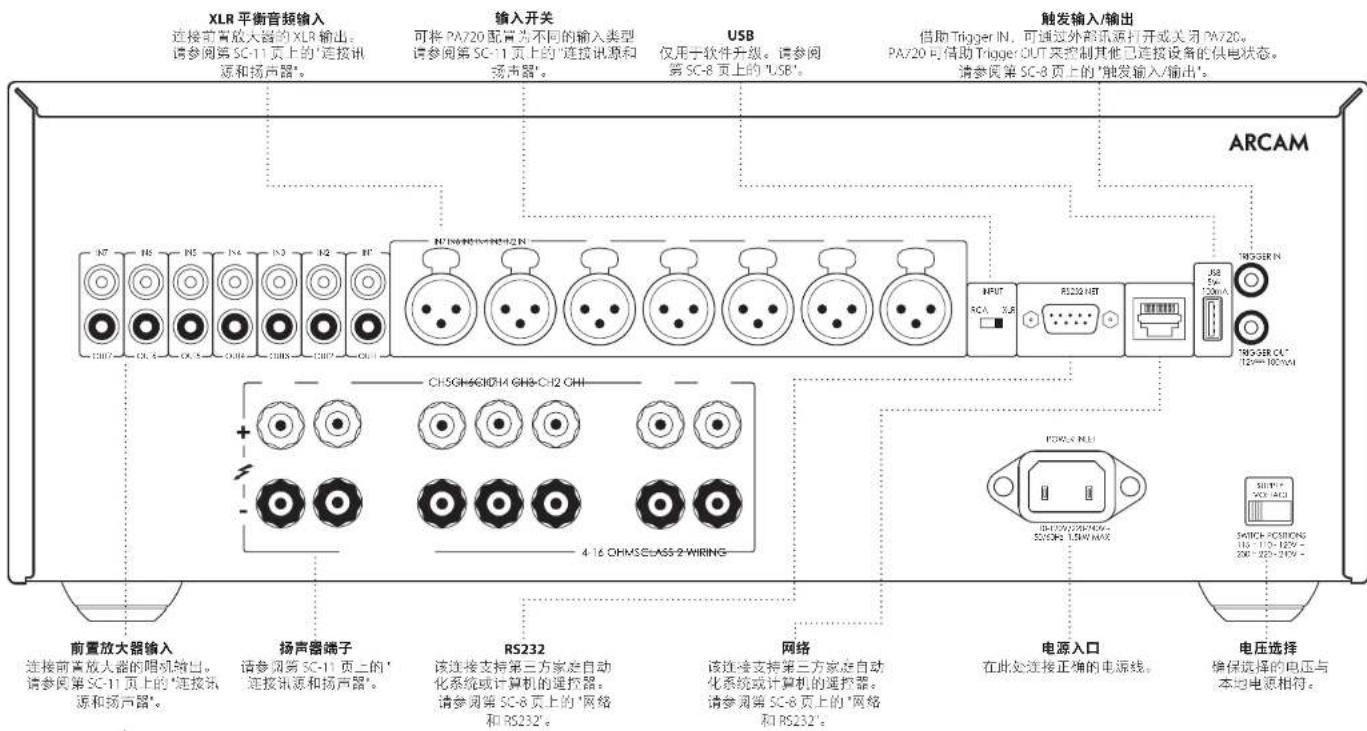

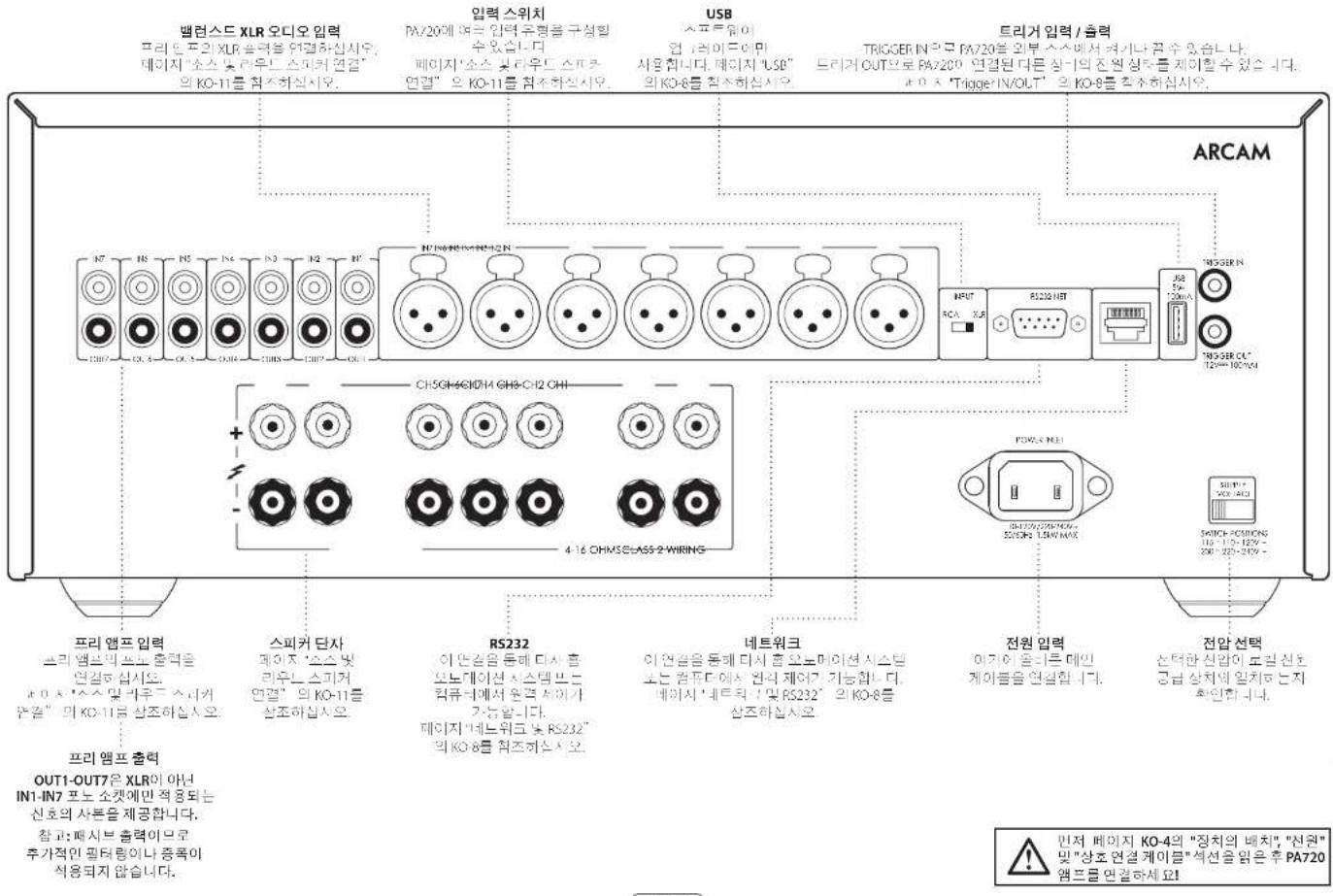

CH5CH6CH7 后面板连接和控制 PA720

连接前置放大器的唱机输出。 请参阅第 SC-11 页上的 "连接讯

借助 Trigger IN，可通过外部讯源打开或关闭 PA720。 PA720 可借助 Trigger OUT 来控制其他已连接设备的供电状态。 请参阅第 SC-8 页上的 "触发输入/输出"。 USB 仅用于软件升级。请参阅 第 SC-8 页上的 "USB"。

该连接支持第三方家庭自动 化系统或计算机的遥控器。 请参阅第 SC-8 页上的 "网络 和 RS232"。 RS232 该连接支持第三方家庭自动 化系统或计算机的遥控器。 请参阅第 SC-8 页上的 "网络 和 RS232"。 XLR 平衡音频输入 连接前置放大器的 XLR 输出。 请参阅第 SC-11 页上的 "连接讯

可将 PA720 配置为不同的输入类型 请参阅第 SC-11 页上的 "连接讯源和

OUT1-OUT7 只提供适用 于 IN1-IN7 唱机插孔而 非 XLR 的信号副本。 注：该输出为无源输出， 未进行额外滤波或放大。 在连接 PA720 放大器之前，请阅读 第 SC-4 页的 "放置设备"、"电源" 和 "连接线缆" 部分。SC-6

连接前置放大器的唱机输出。 请参阅第 SC-11 页上的 "连接讯

在连接 PA240 放大器之前，请阅读 第 SC-4 页的 "放置设备"、"电源" 和 "连接线缆"

借助 Trigger IN，可通过外部讯源打开或关闭 PA240。 PA240 可借助 Trigger OUT 来控制其他已连接设备的供电状态。 请参阅第 SC-8 页上的 "触发输入/输出"。 USB 仅用于软件升级。请参阅第 SC-8 页上的 "USB"。

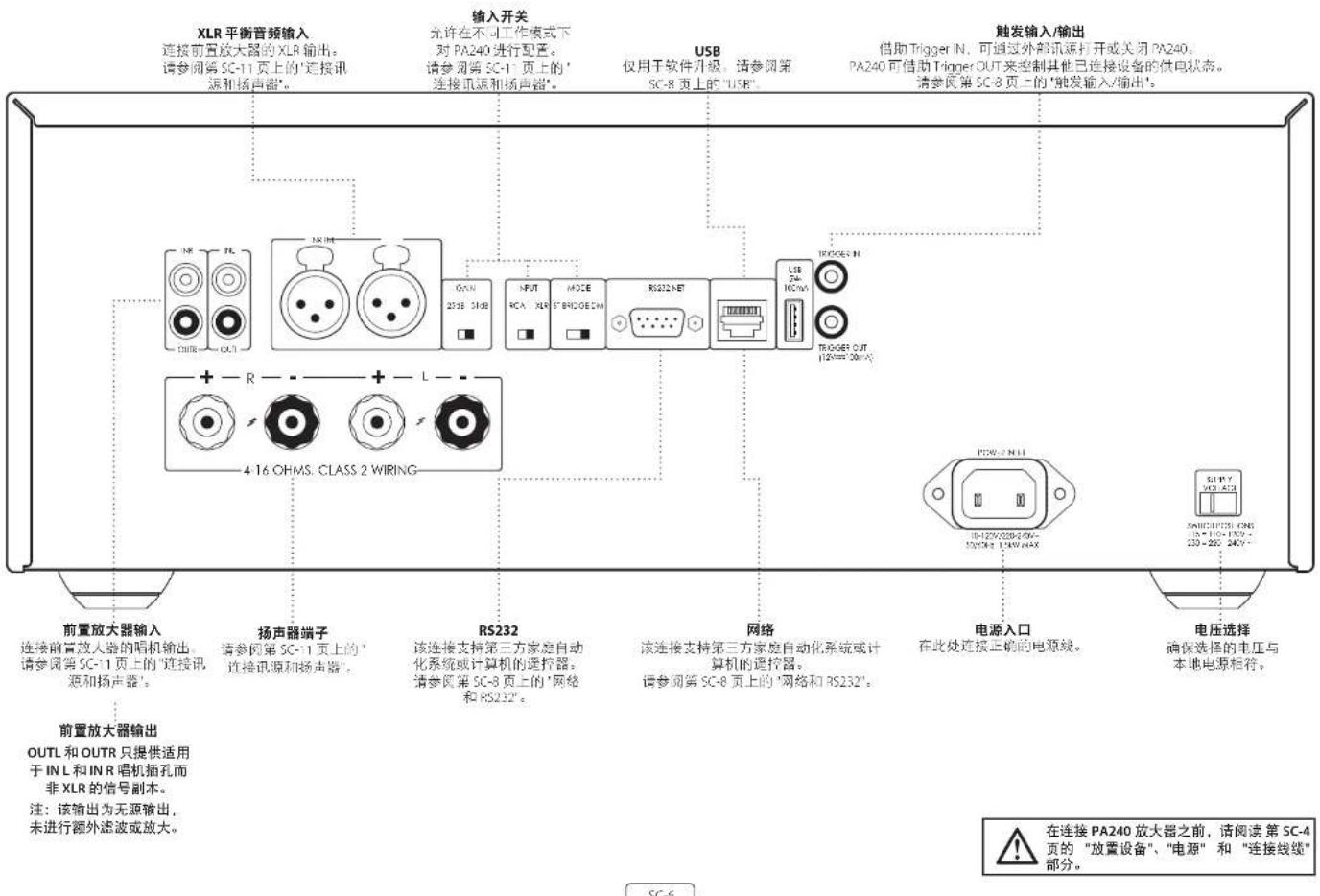

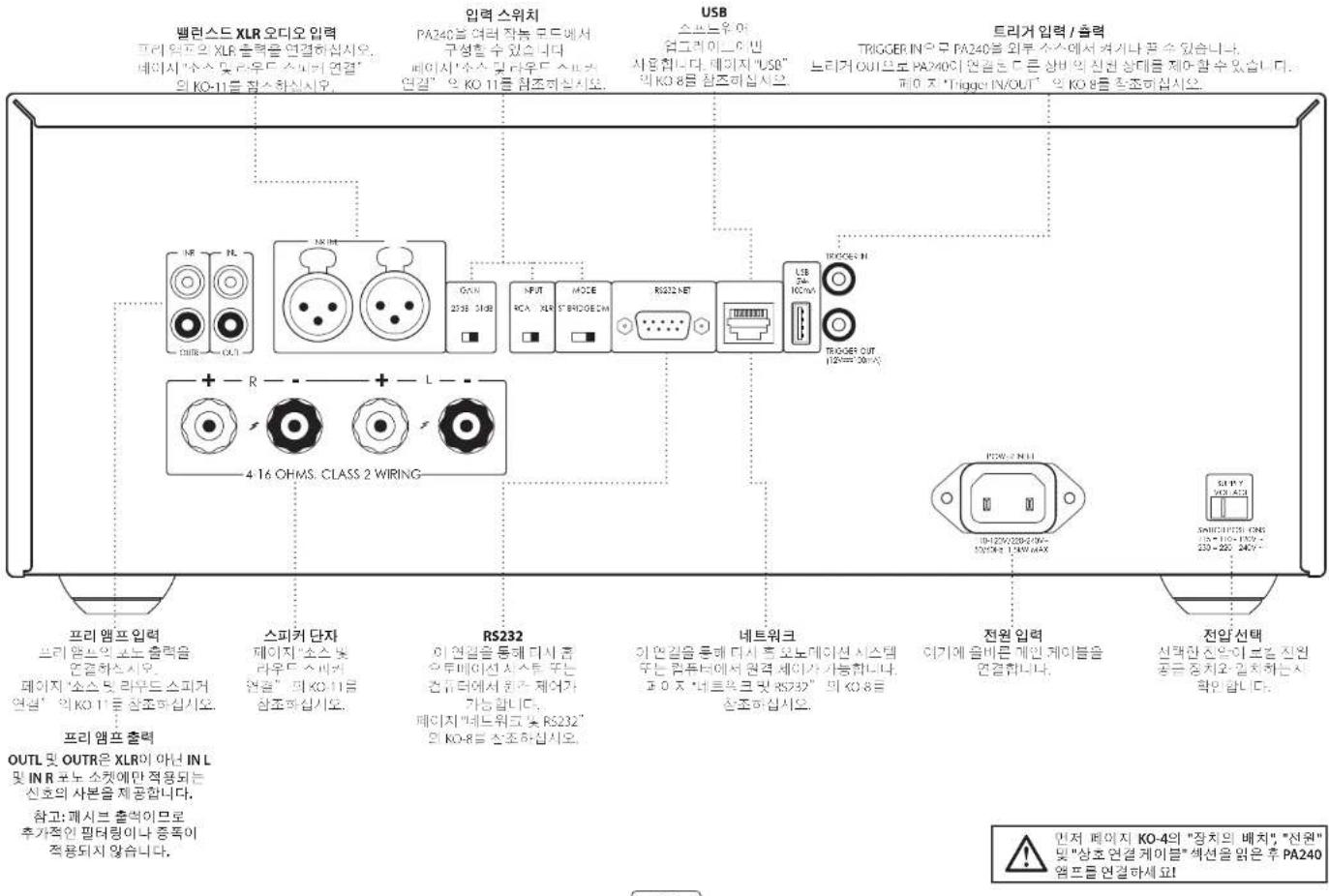

请参阅第 SC-8 页上的 "网络和 RS232"。 RS232 该连接支持第三方家庭自动 化系统或计算机的遥控器。 请参阅第 SC-8 页上的 "网络 和 RS232"。 后面板连接和控制 PA240 RS232 NET TRIGGER OUT (12V 100mA) TRIGGER IN POWER INLET 110-120V/220-240V~ 50/60Hz 1.5kW MAX USB

INR INL INR OUTR INL OUTL XLR 平衡音频输入 连接前置放大器的 XLR 输出。 请参阅第 SC-11 页上的 "连接讯

对 PA240 进行配置。 请参阅第 SC-11 页上的 "

OUTL 和 OUTR 只提供适用 于 IN L 和 IN R 唱机插孔而 非 XLR 的信号副本。 注：该输出为无源输出， 未进行额外滤波或放大。SC SC-7 POWER INLET 110-120V/220-240V ~ 50/60Hz 500W MAX SUPPLY VOLTAGE SWITCH POSITIONS 115 = 110 - 120V ~ 230 = 220 - 240V ~

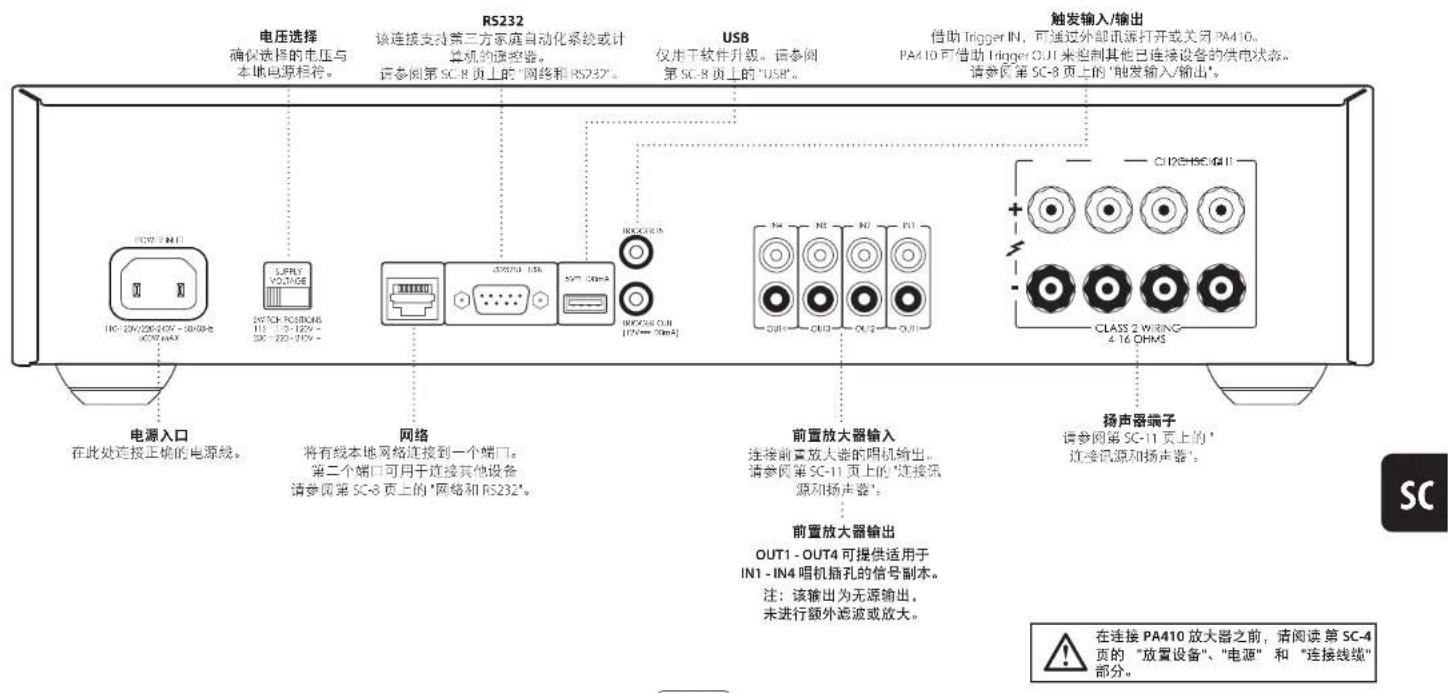

连接前置放大器的唱机输出。 请参阅第 SC-11 页上的 "连接讯

借助 Trigger IN，可通过外部讯源打开或关闭 PA410。 PA410 可借助 Trigger OUT 来控制其他已连接设备的供电状态。 请参阅第 SC-8 页上的 "触发输入/输出"。 USB 仅用于软件升级。请参阅 第 SC-8 页上的 "USB"。

将有线本地网络连接到一个端口。 第二个端口可用于连接其他设备 请参阅第 SC-8 页上的 "网络和 RS232"。 RS232 该连接支持第三方家庭自动化系统或计

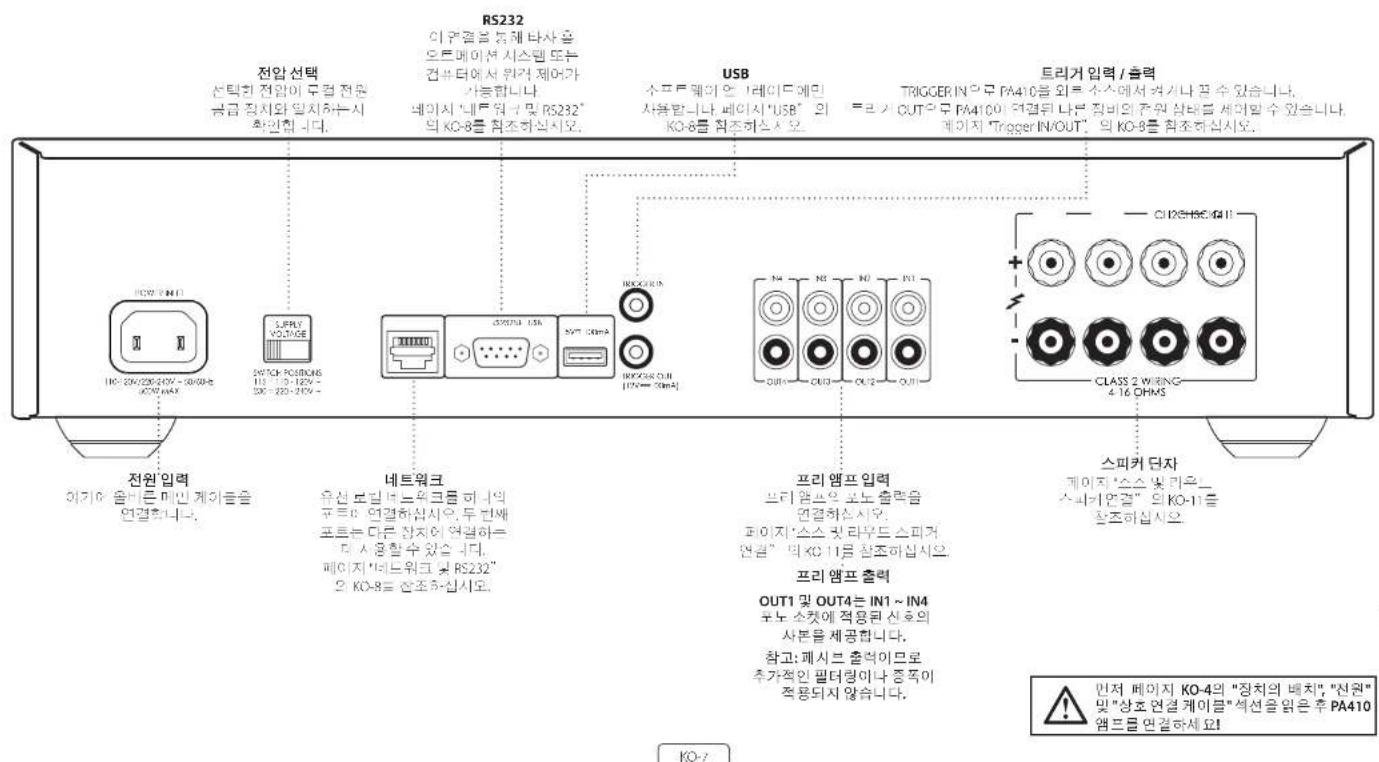

请参阅第 SC-8 页上的 "网络和 RS232"。 后面板连接和控制 PA410

IN1 - IN4 唱机插孔的信号副本。 注：该输出为无源输出， 未进行额外滤波或放大。 在连接 PA410 放大器之前，请阅读 第 SC-4 页的 "放置设备"、"电源" 和 "连接线缆" 部分。SC-8 网络和 RS232 PA720, PA240 and PA410 配有网络和 RS232 端口， 可用于连接本地网络、电脑或家庭自动化系统， 以便对放大器进行远程控制和监控。 可使用各种第三方系统对所有的娱乐设备进行精密 控制。请联系经销商或安装人员以了解详细信息。 如需了解控制协议的技术详细信息，请参阅 PA720 / PA240 / PA410 RS232/IP 控制文档，可通过网 站 www.arcam.co.uk 进行下载以了解更多信息。 注：默认情况下，在待机状态下禁用网络和 RS232 控制，以便最大限度地降低待机功耗。如需启用网 络控制，请参阅 第 SC-10 页上的 "待机状态下的网络 和 RS322 功能"。 USB USB 端口仅用于软件升级。有关最新软件以及更多 信息，请访问以下网址：www.arcam.co.uk。

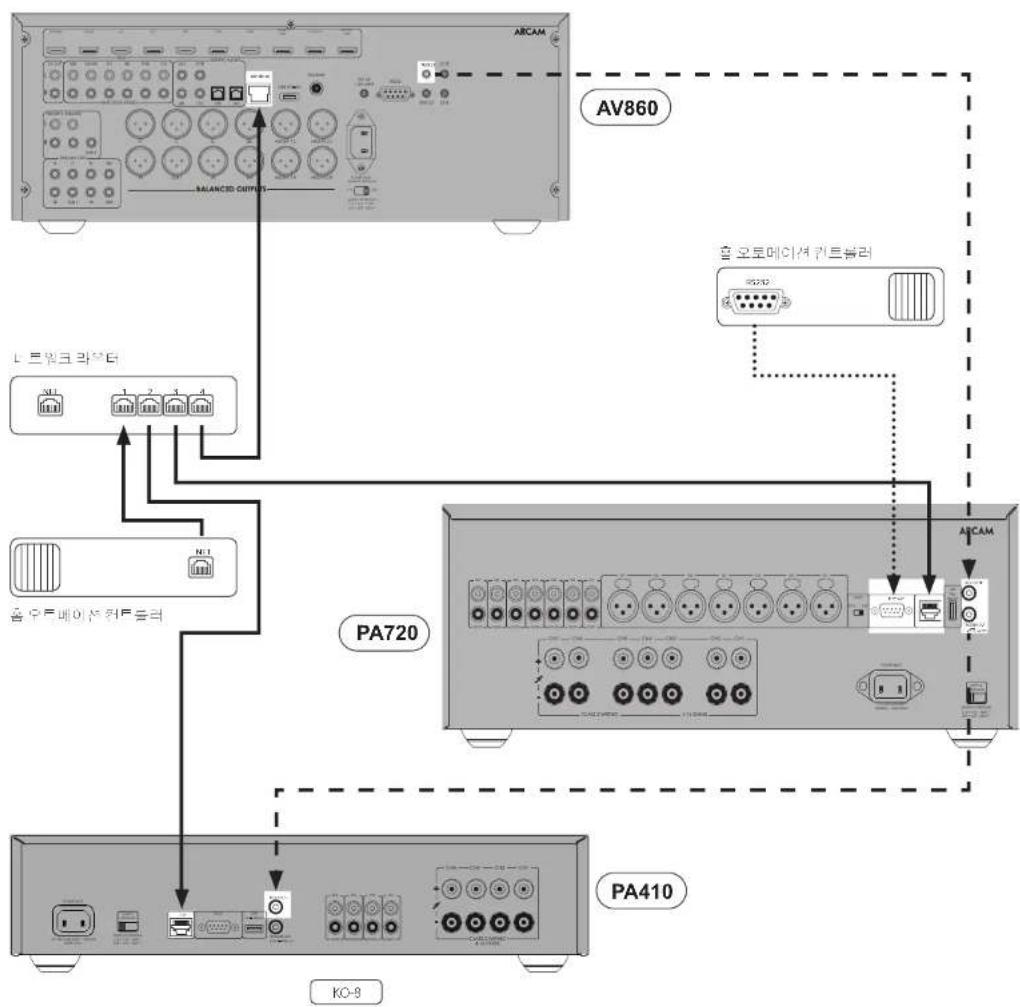

可通过兼容音频/视频源（如 Arcam AVR）来控 制 PA720, PA240 and PA410 的供电状态。在这种 情况下，可使用单声道 3.5mm 插孔导线将讯源 的 TRIGGER OUT 连接到 PA720, PA240 or PA410 的 TRIGGER IN。 PA720, PA240 and PA410 同样可控制兼容产品（如另 一个 PA720, PA240 or PA410）的供电状态。在这种 情况下，可使用单声道 3.5mm 插孔导线将讯源的 TRIGGER IN 连接到 PA720, PA240 or PA410 的 TRIGGER OUT。

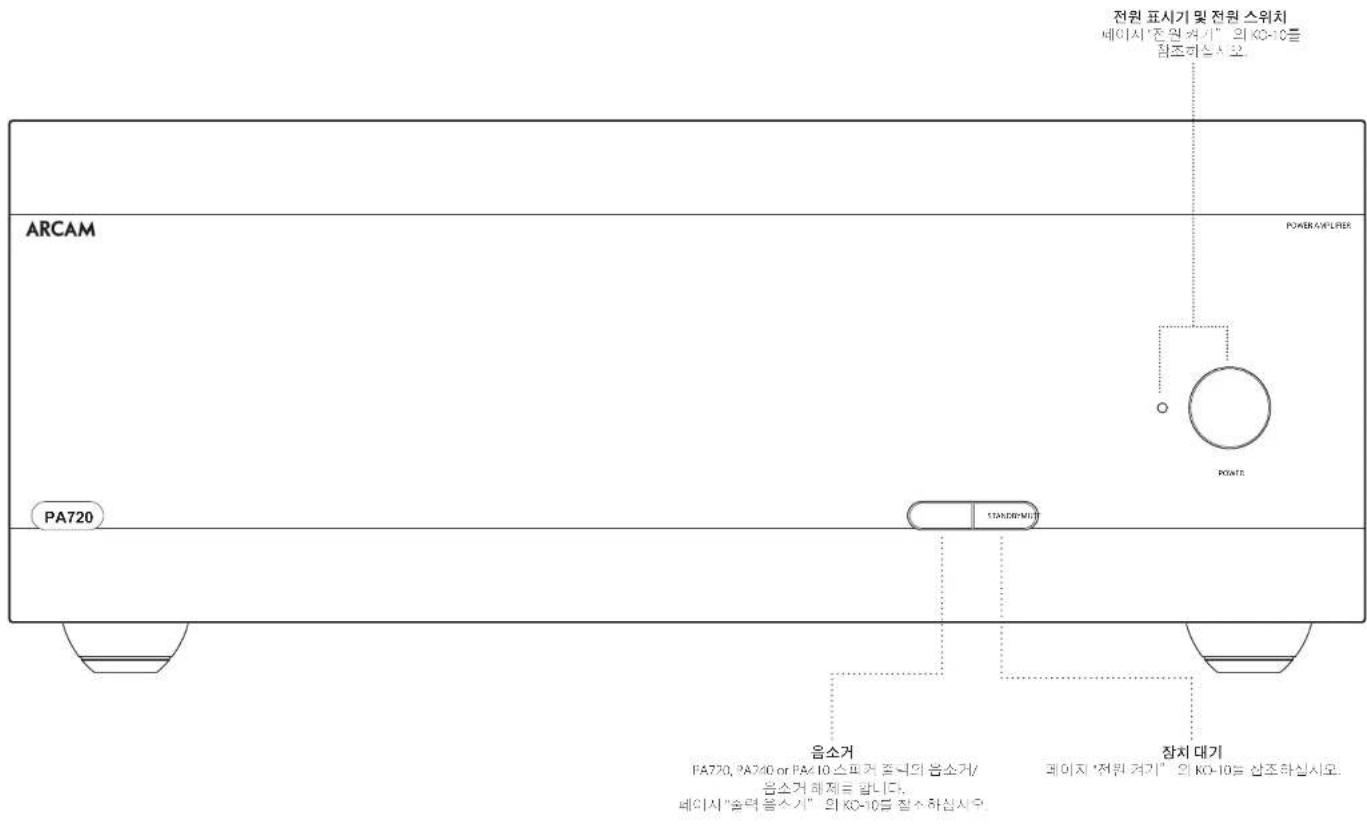

将 PA720, PA240 or PA410 音箱输出设置为

请参阅第 SC-10 页上的 "将输出设置为静音"。

请参阅第 SC-10 页上的 "开机"。

请参阅第 SC-10 页上的 "开机"。SC-10

POWER 按钮用于打开和关闭设备。状态指示灯 LED 用于指示放大器的状态：如果设备已连接电源并开 机，该指示灯会由红色变为橙色，然后变为白色。 在设备通电时按 STBY 按钮， PA720, PA240 or PA410 会进入待机模式。再按一次 STBY 按钮设备会退出

根据针对消费类产品的国际法规，本设备 设计为：如果在较长时段内未检测到任何 用户交互和音频输入信号，则会进入待机 模式（默认为20分钟）。通过按前面板上 的 STBY 按钮、触发输入或者 RS232 或以太网命令 （如已启用，请参阅 "待机状态下的网络和 RS322 功能" 了解更多信息），可使本设备退出待机模式 可使用 RS232 或 IP 控制命令调整待机超时。请参阅 PA720 / PA240 / PA410 RS232/IP 控制文档，可通过网 站 www.arcam.co.uk 进行下载。 或者，按住MUTE（静音）按钮将在OFF（关闭） 和20分钟之间切换待机时间。 LED将闪烁以指示设置更改，红色表示关闭，绿色 表示20分钟。 注：如果将待机超时设置为 OFF，则可禁用自动待

待机状态下的网络和 RS322 功能 在低功耗待机模式下，网络和 RS322 功能被禁用。 如需在待机状态下启用网络和 RS232 功能，可在设 备通电时向其发送控制或状态请求命令。 由此可启用设备处于待机状态时所使用的控制

注：进入待机模式时 LED 会短暂闪烁，用于提示 设备未处于最低功耗待机模式。 注：启用网络或 RS232 控制会提高待机功耗。 如需要将设备恢复到默认的低功耗待机状态， 长按 STBY 按钮超过 3 秒或将设备恢复为出厂默认

借助位于 PA720 和 PA240 放大器背面的各种模式开 关，可根据特定的设备设置来配置功率放大器。如 需更多信息，请参阅第 SC-11 页上的 "连接讯源和扬

输入（仅限 PA720 和 PA240） 该开关可在放大器的 XLR 和 RCA 唱机输入之间进行 切换。选择用于连接前置放大器的连接方法。 增益（仅限 PA240） 通过该开关，可将增益从 Arcam 的标准增益 31dB （与所有 Arcam 放大器和接收器匹配）更改为 26dB。由此可灵活地将不同模式的多个 PA240 放大

在正常设置中，该开关应设置为 31dB。 模式（仅限 PA240） 该开关可在 PA240 的不同放大模式之间进行切换。 立体声 (ST) 为标准的立体声放大模式，使用两个独立的前置放 大器输入驱动两个独立的音箱输出。 双重单声道 (DM) 借助该模式，可通过单个前置放大器输入驱动两个

或者，单个音箱的两个驱动单元可通过单个 PA240

桥接单声道 (BRIDGE) 该模式使用 PA240 的两个单声道来驱动单个音箱。 这是高功率、高保真放大的终极选择。

按前面板上的 MUTE 按钮或者通过 RS232 或网络连 接发送相关命令，可将 PA720, PA240 or PA410 的音

如果设备已设置为静音，则前面板电源指示灯会变

如需取消静音，请再按一次 MUTE 按钮或者通过 RS232 或网络连接发送相关命令。SC-11

不要在放大器打开的情况下，将扬声器连接至任何放大器。我们建议，在开始 连接之前，将您放大器的电源完全断开。 连接扬声器后，在首次打开您的放大器之前，请彻底检查所有连接。请确保没 有裸露的导线或线缆相互接触，也没有裸露的导线或线缆触及放大器底座（这 可能会导致短路），而且连接的极性正确。一定要对放大器和扬声器的接线均

连接完毕之后：打开放大器，然后将音量逐渐调大至所需的聆听音量大小。 如果您不确定应如何连接您的系统，请联系您的 Arcam 经销商，他们将十分乐

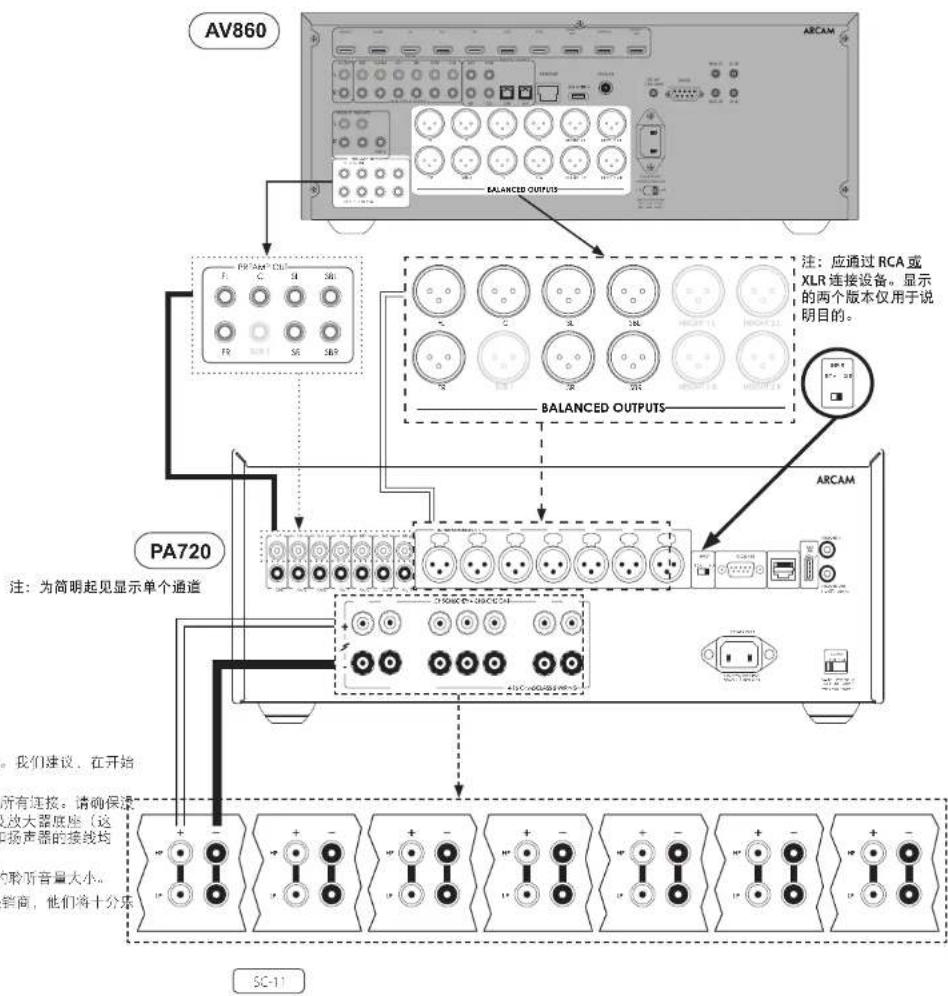

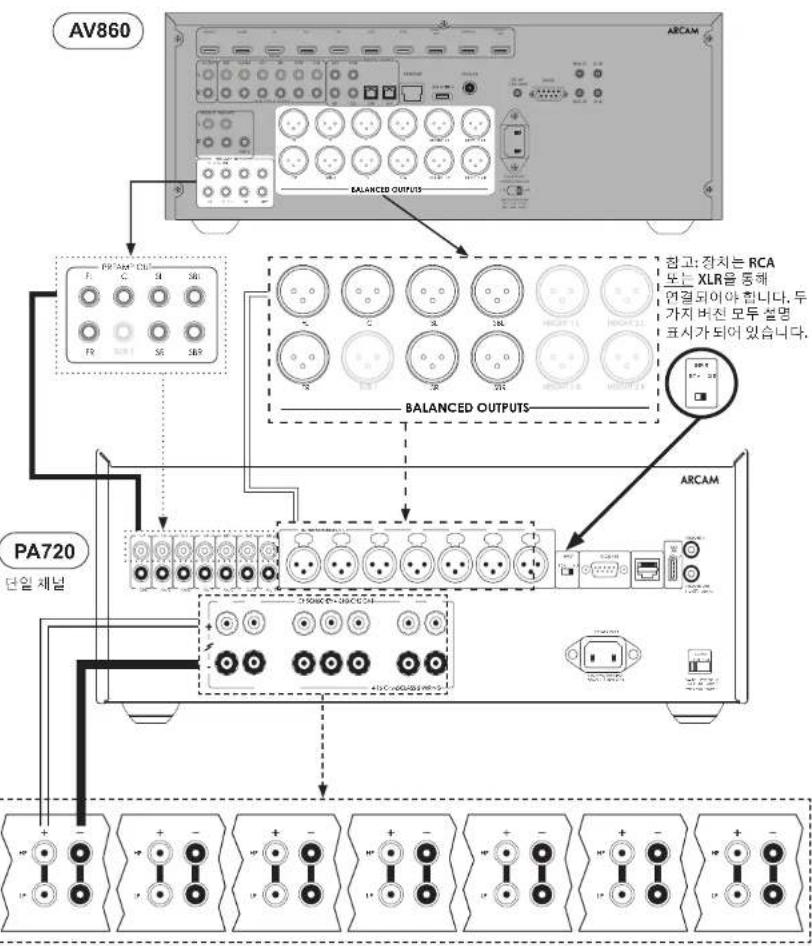

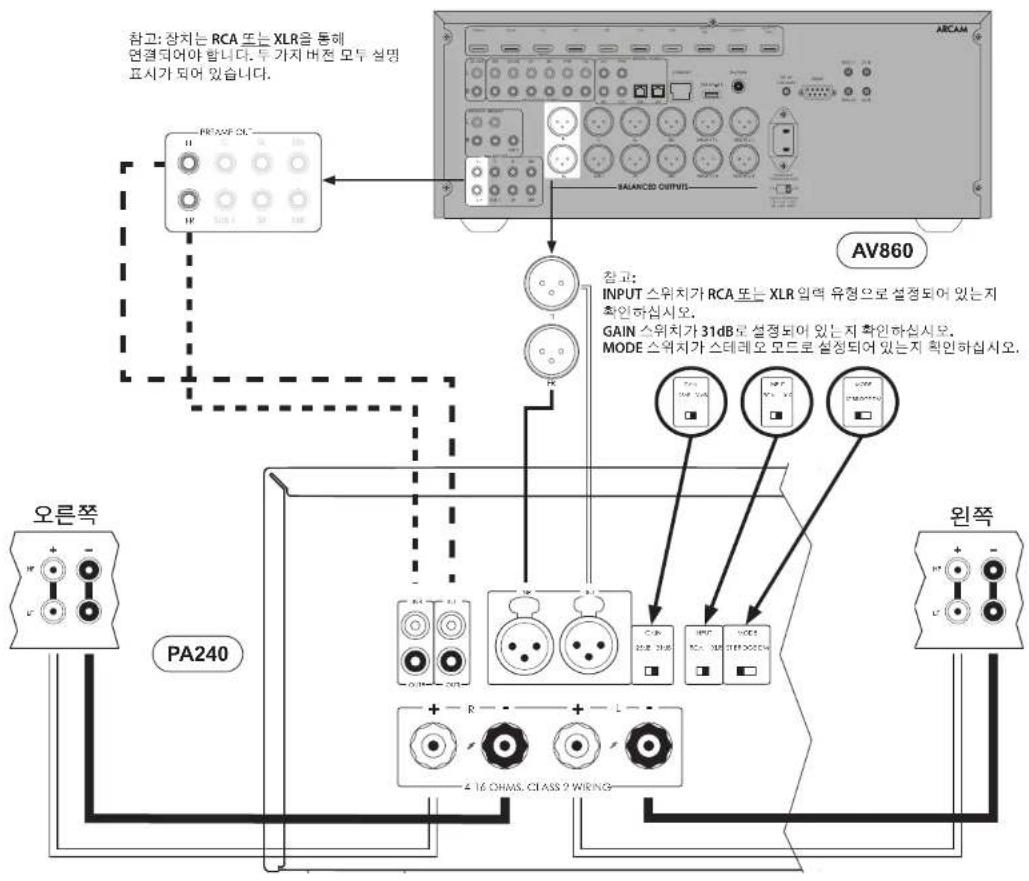

SUB 1 SR SBR PA720 将标有 CH1 - CH7+ 的红色正极扬声器端子连接到 扬声器的正极端子。同样，将同一通道的黑色负极 扬声器端子连接到扬声器的负极端子。 其他扬声器的连接过程同上，对于每个通道分别使 用相应的输入和扬声器端子。 注：所有通道均相同，所以不必将特定的 AVR 输出 通道连接到特定的放大器通道。

SUB 1 SR SBR HEIGHT 1 R HEIGHT 2 R RCA XLR INPUT 注：为简明起见显示单个通道 注：应通过 RCA 或 XLR 连接设备。显示

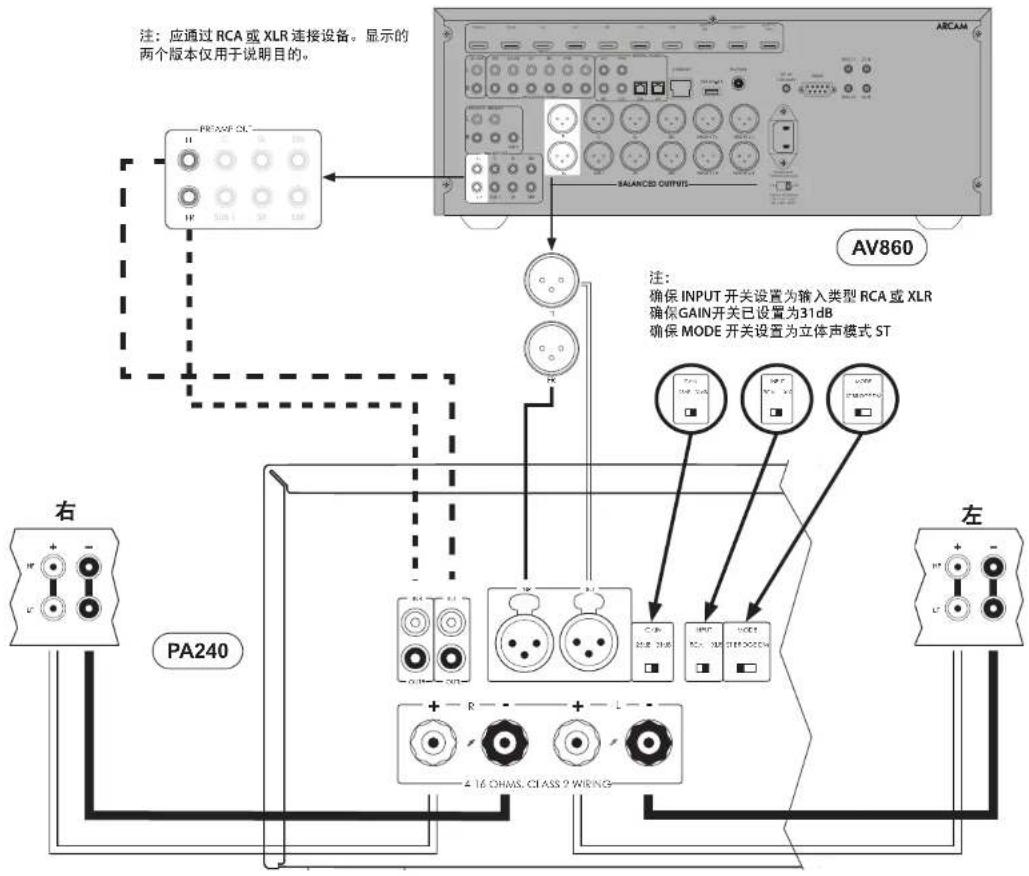

GAIN 25dB 31dB RCA XLR INPUT 注：应通过 RCA 或 XLR 连接设备。显示的 两个版本仅用于说明目的。

确保 INPUT 开关设置为输入类型 RCA 或 XLR

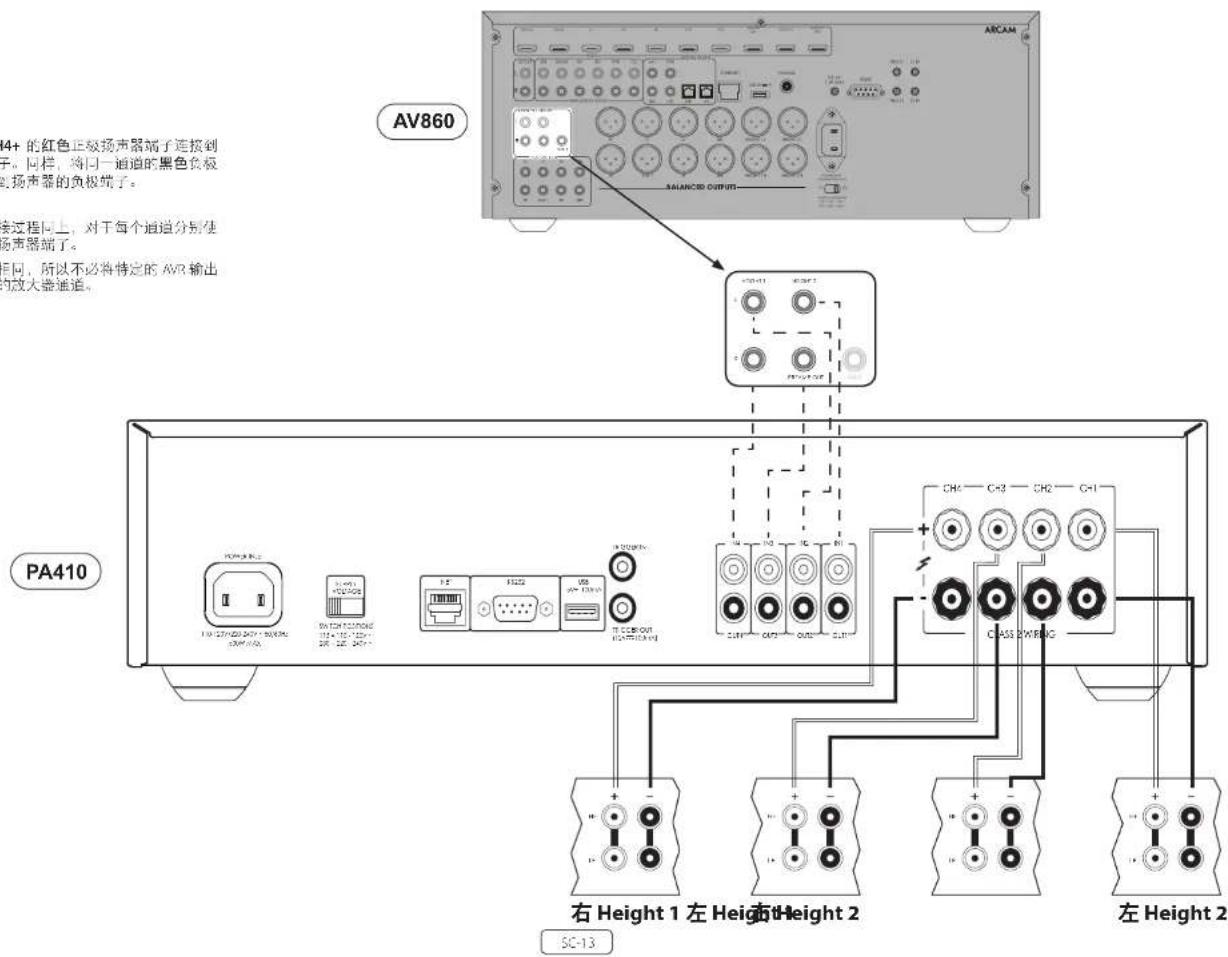

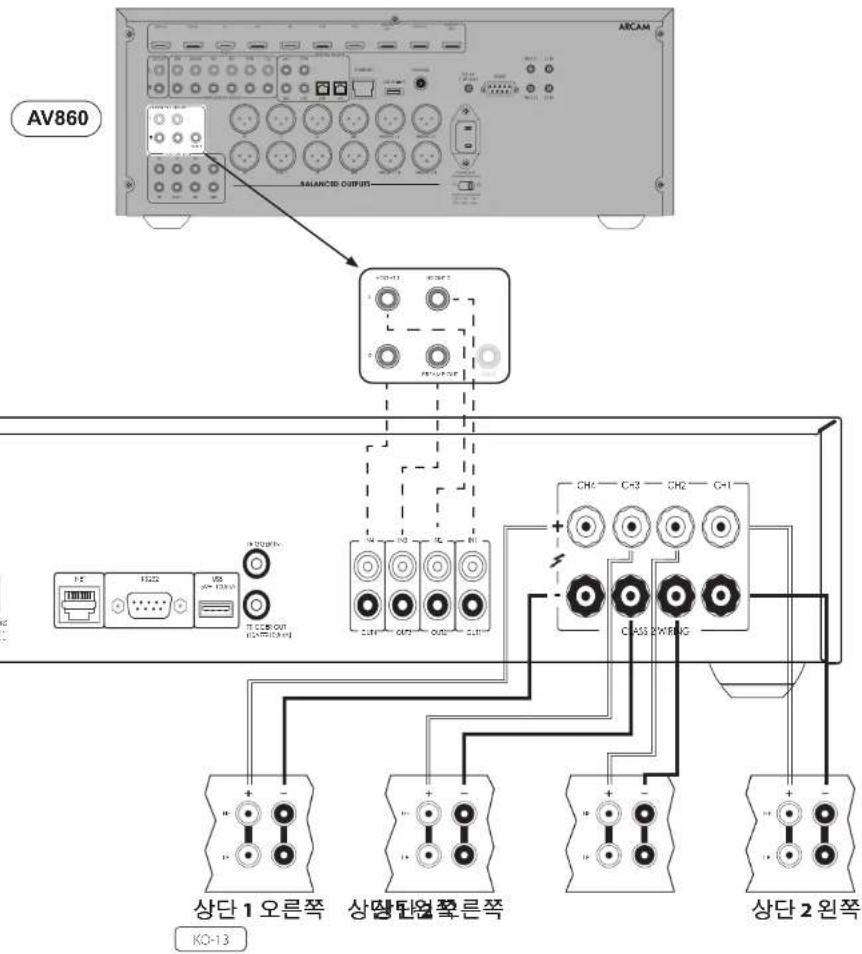

右 Height 2 左 Height 2 PA410 将标有 CH1 - CH4+ 的红色正极扬声器端子连接到 扬声器的正极端子。同样，将同一通道的黑色负极 扬声器端子连接到扬声器的负极端子。 其他扬声器的连接过程同上，对于每个通道分别使 用相应的输入和扬声器端子。 注：所有通道均相同，所以不必将特定的 AVR 输出 通道连接到特定的放大器通道。 POWER INLET 110-120V/220-240V ~ 50/60Hz 500W MAX SUPPLY VOLTAGE SWITCH POSITIONS 115 = 110 - 120V ~ 230 = 220 - 240V ~

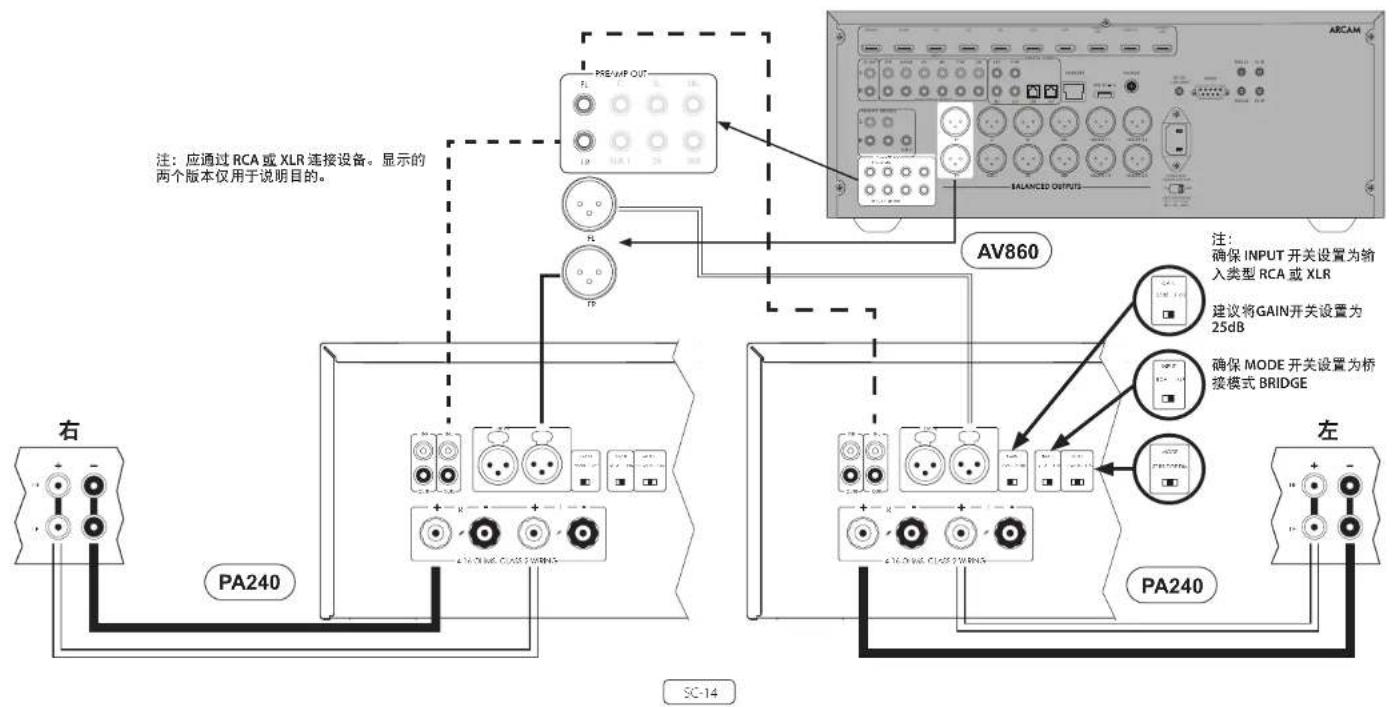

PREAMP OUT SUB 2SC-14 桥接单声道模式 - 仅限 PA240 在桥接单声道模式下，每个通道均需使用一台 PA240。 注：在桥接模式下，只需连接 L+ 和 R+ 扬声器

警告：切勿连接任何 L- 或 R- 扬声器端子，否则会 对放大器造成严重损坏。 在其中一台 PA240 上，将标有 L+ 的红色正极扬声 器端子连接到左置扬声器的正极端子。 将标有 R+ 的红色正极扬声器端子连接到左置扬声

右置扬声器的连接过程同上，在另一台 PA240 上使

在该设置中，每个功率放大器仅需进行一次互连并

应连接 IN L 输入。互连可以使用XLR（推荐用于较

长走线的应用）或唱机(RCA)设置。将两台 PA240 上 的 INPUT 开关设置为适合所用线缆的适当设置。 注：IN R 输入在该连接方式中不起作用。 注：在两个扬声器上，L+ 必须连接到正极扬声器 端子，R+ 必须连接到负极扬声器端子，否则会导

警告：务必确保使用 PA240 的 L+ 和 R+ 端子。在这 种连接方式中不需要 L- 和 R- 端子。 RCA XLR INPUT

确保 INPUT 开关设置为输 入类型 RCA 或 XLR 建议将GAIN开关设置为 25dB 确保 MODE 开关设置为桥 接模式 BRIDGE 115 230SWITCH POSITIONS115 = 110 - 115V~230 = 220 - 240V~HEIGHT1 HEIGHT2SUB 2

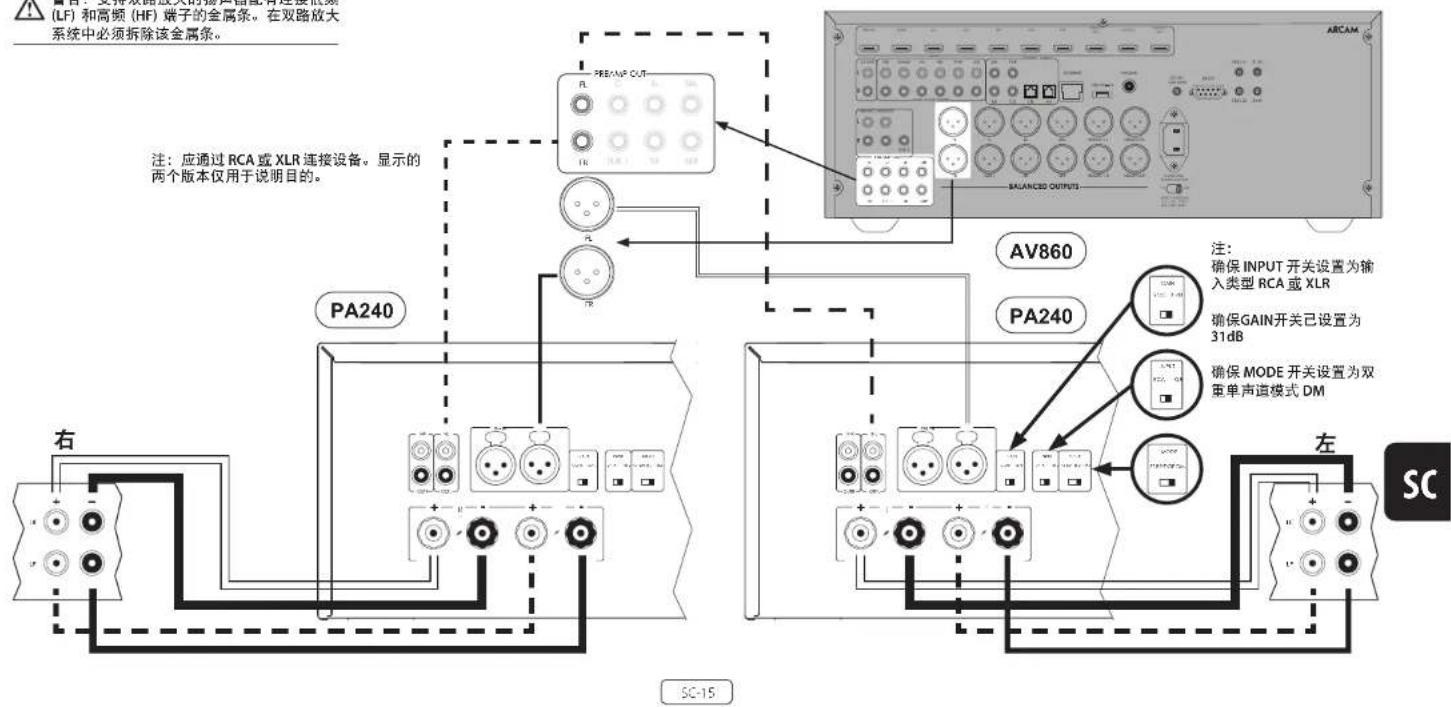

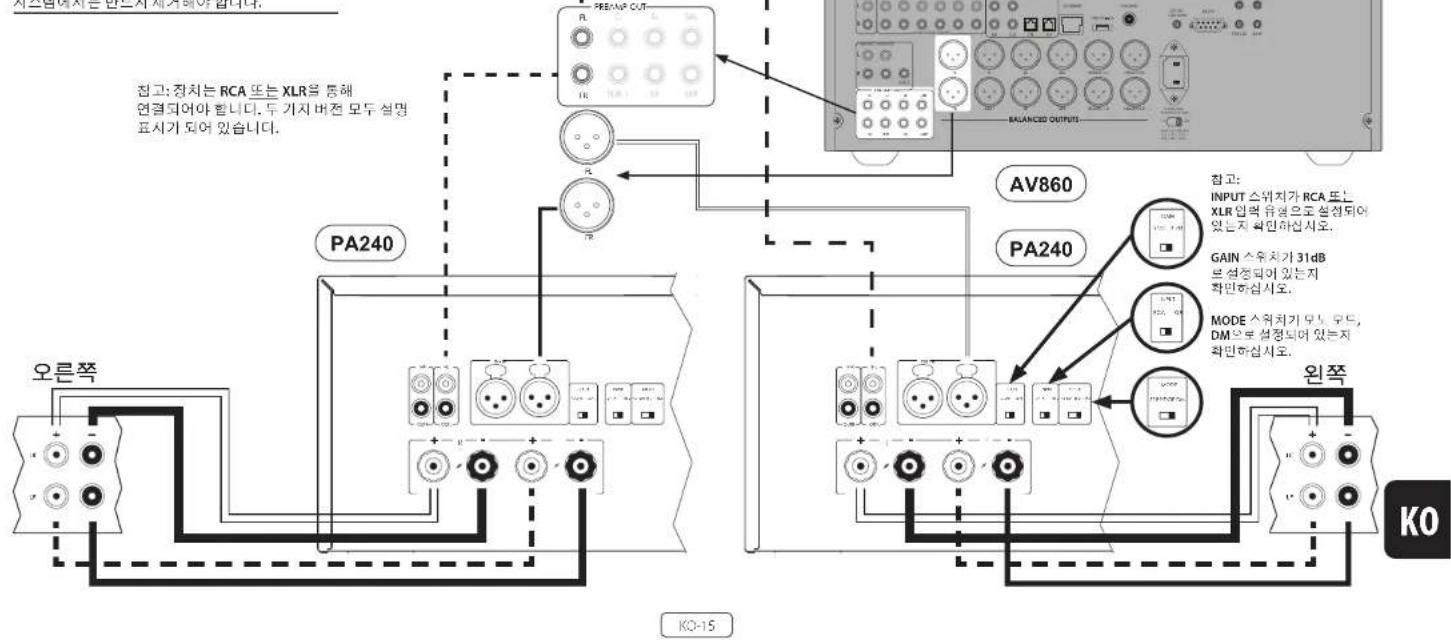

注：应通过 RCA 或 XLR 连接设备。显示的 两个版本仅用于说明目的。 PA240 PA240SC SC-15 双重单声道/双路放大模式 - 仅限 PA240 在双重单声道模式下，每个通道均需使用一台 PA240。 在其中一台 PA240 上，将标有 L+ 的红色正极扬声 器端子连接到左置扬声器的正极 LF 端子。同样 地，将标有 L- 的黑色负极扬声器端子连接到左置 扬声器的负极 LF 端子。 警告：支持双路放大的扬声器配有连接低频 (LF) 和高频 (HF) 端子的金属条。在双路放大 系统中必须拆除该金属条。 使用另一根音箱线缆将标有 R+ 的红色正极扬声器 端子连接到左置扬声器的正极 HF 端子。同样，将 标有 R- 的黑色负极扬声器端子连接到扬声器的负 极 HF 端子。 右置扬声器的连接过程同上，在另一台 PA240 上使

确保 INPUT 开关设置为输 入类型 RCA 或 XLR 确保GAIN开关已设置为 31dB 确保 MODE 开关设置为双 重单声道模式 DM

注：应通过 RCA 或 XLR 连接设备。显示的 两个版本仅用于说明目的。 在该设置中，每个功率放大器仅需进行一次互连并

应连接 IN L 输入。互连可以使用XLR（推荐用于较

长走线的应用）或唱机(RCA)设置。将两台 PA240 上 的 INPUT 开关设置为适合所用线缆的适当设置。 注：IN R 输入在该连接方式中不起作用。 PA240 PA240SC-16

没有声音 PA720 / PA240 / PA410 功率放大器已正确插入电源插头并开机。 音频/视频源（如前置放大器）已正确连接。 PA720 / PA240 / PA410 未处于保护模式下，如下一节所述。 PA720, PA240 and PA410 未设置为静音。 声音意外中断 PA720 / PA240 / PA410 可能进入了保护模式，由所检测到的故障来 确定。前面板 LED 会提示故障类型，如以下列表所示。 白色闪烁：设备的内部温度已达到不安全的水平。 使 PA720 / PA240 / PA410 冷却下来 红色闪烁：PA720 / PA240 / PA410 放大器检测到扬声器短路。 如果出现这种情况，请检查所有的扬声器线缆，以确保线缆均 未短接。使用裸线进行接扬声器连接时，该故障极为常见。 橙色闪烁：仅限 PA720 和 PA240。放大器检测到直流偏移。 出现上述任何故障，放大器会自行关闭，从而停止向扬声器供 电。如欲继续使用 PA720 / PA240 / PA410，则必须排除故障并关闭 设备然后再打开。SC-17

总谐波失真为 0.2% 时，每通道的持续功率输出 七通道驱动，4Ω/8Ω，1kHz 140W / 100W 七通道驱动，4Ω/8Ω，1kHz 175W / 110W 双通道驱动，4Ω/8Ω，1kHz 225W / 140W 谐波失真，80% 功率，8Ω，1kHz 0.002%

19.7kg 除非另有说明，否则所有规格值均为典型 值。Arcam 针对其产品推行持续改进政策。这意 味着我们可能随时更改设计和规格，恕不另行通 知。E&OE. PA720SC-18 总谐波失真为 0.2% 时，每通道的持续功率输出 双通道驱动，4Ω/8Ω，1kHz 380W / 225W 单通道驱动，8Ω 桥接模式，1kHz 790W 谐波失真，80% 功率，8Ω，1kHz 0.001%

19.7kg 除非另有说明，否则所有规格值均为典型 值。Arcam 针对其产品推行持续改进政策。这意 味着我们可能随时更改设计和规格，恕不另行通 知。E&OE. PA240SC SC-19 总谐波失真为 0.2% 时，每通道的持续功率输出 四通道驱动，4Ω/8Ω，1kHz 70W / 50W 双通道驱动，4Ω/8Ω，1kHz 90W / 60W 谐波失真，80% 功率，8Ω，1kHz 0.003%

电源电压 110–120V 或 220–240V，50–60Hz 最大功耗 700W 低功耗待机功耗 0.5W 网络待机消耗 2W 尺寸 宽×深×高（含支脚、控制旋钮和扬

11.5kg 除非另有说明，否则所有规格值均为典型 值。Arcam 针对其产品推行持续改进政策。这意 味着我们可能随时更改设计和规格，恕不另行通 知。E&OE. PA410SC-20

在购买本设备之后的前五年内您享有免费保修权，但前提是您的设备最初是从 Arcam 授权经销商那里购 买而来。Arcam 经销商负责提供所有的售后服务。对于由于意外、误用、滥用、磨损、疏忽、未经授权 的调校和/或维修而导致的缺陷，制造商可以不承担任何责任，此外，对于在运输期间发生的损坏或丢 失，制造商可以不履行保修义务。

自购买之日起五年期部件（不包括磁盘驱动器）和人工费用（请参见下面的附加条款和条件）。五年后， 您必须支付部件和人工费用。 磁盘驱动器（任何类型）自购买之日起保修两年。 无论何时，保修都不包括电池更换。 无论何时，保修都不包括运输费用。

应该使用原有包装将本设备退回到销售本设备的经销商。应该在预付运费的情况下通过快递公司发货 — 请勿邮寄。如果设备在发往经销商或分销商的途中出现问题，我们不承担责任；因此，客户需确保设备 在运输途中不会发生丢失或损坏。 如需了解更多详细信息，请联系 Arcam，电子邮箱：arcam.support@harman.co.uk。

如果您的 Arcam 经销商无法解答有关本设备或其他任何 Arcam 产品的咨询，请通过上述地址联系 Arcam 客户支持部，我们将尽力为您提供帮助。

您可以通过 www.arcam.co.uk 在线注册您的产品。핸드북
