DRTK 2 - 컨트롤러 DJI - 무료 사용 설명서

사용 설명서 DRTK 2 DJI

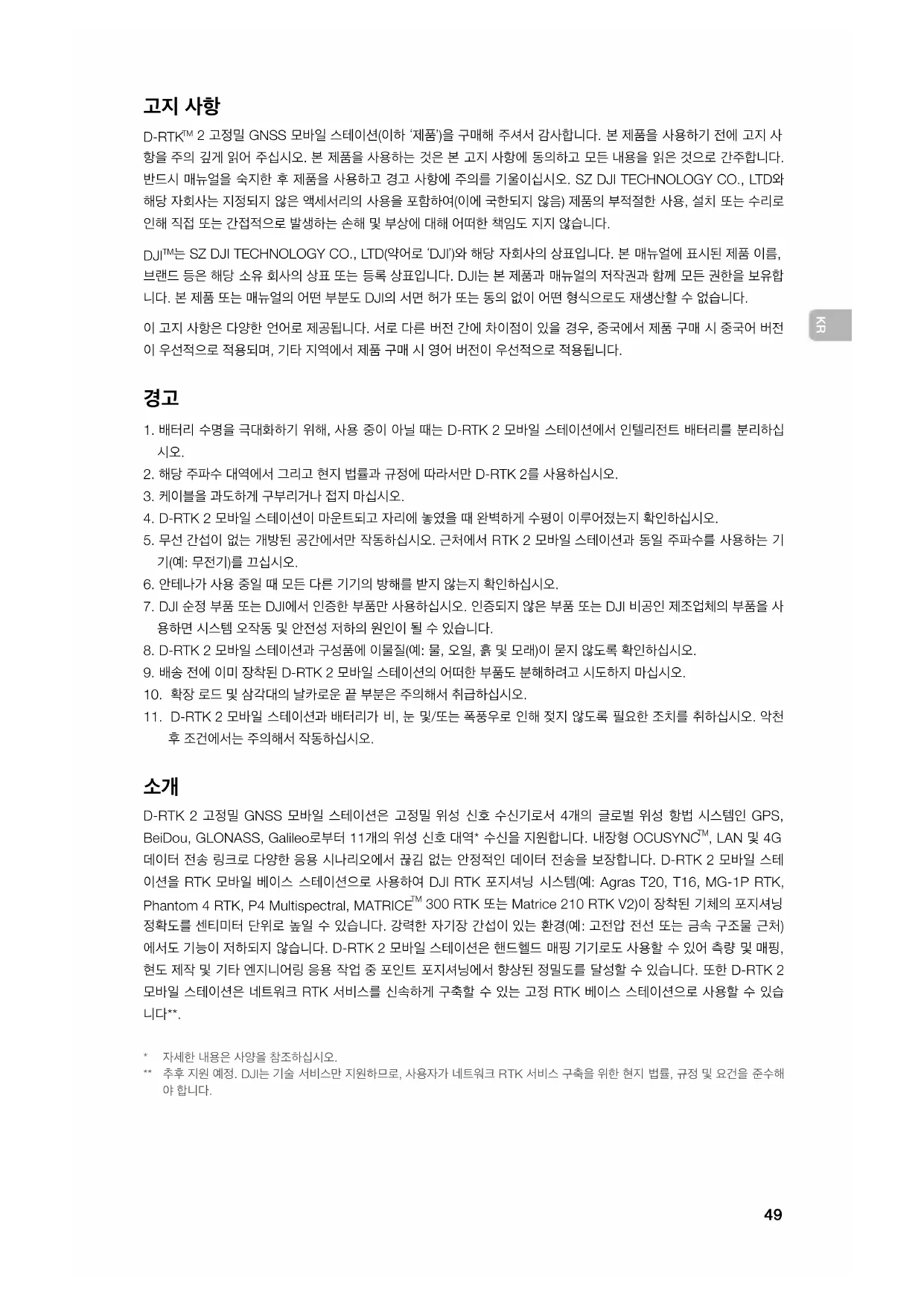

2 고정밀 GNSS 모바일 스테이션(이하 ‘제품’)을 구매해 주셔서 감사합니다. 본 제품을 사용하기 전에 고지 사 항을 주의 깊게 읽어 주십시오. 본 제품을 사용하는 것은 본 고지 사항에 동의하고 모든 내용을 읽은 것으로 간주합니다.

반드시 매뉴얼을 숙지한 후 제품을 사용하고 경고 사항에 주의를 기울이십시오. SZ DJI TECHNOLOGY CO., LTD와

해당 자회사는 지정되지 않은 액세서리의 사용을 포함하여(이에 국한되지 않음) 제품의 부적절한 사용, 설치 또는 수리로 인해 직접 또는 간접적으로 발생하는 손해 및 부상에 대해 어떠한 책임도 지지 않습니다. DJI

는 SZ DJI TECHNOLOGY CO., LTD(약어로 ‘DJI’)와 해당 자회사의 상표입니다. 본 매뉴얼에 표시된 제품 이름, 브랜드 등은 해당 소유 회사의 상표 또는 등록 상표입니다. DJI는 본 제품과 매뉴얼의 저작권과 함께 모든 권한을 보유합 니다. 본 제품 또는 매뉴얼의 어떤 부분도 DJI의 서면 허가 또는 동의 없이 어떤 형식으로도 재생산할 수 없습니다. 이 고지 사항은 다양한 언어로 제공됩니다. 서로 다른 버전 간에 차이점이 있을 경우, 중국에서 제품 구매 시 중국어 버전 이 우선적으로 적용되며, 기타 지역에서 제품 구매 시 영어 버전이 우선적으로 적용됩니다.

1. 배터리 수명을 극대화하기 위해, 사용 중이 아닐 때는 D-RTK 2 모바일 스테이션에서 인텔리전트 배터리를 분리하십

2. 해당 주파수 대역에서 그리고 현지 법률과 규정에 따라서만 D-RTK 2를 사용하십시오.

3. 케이블을 과도하게 구부리거나 접지 마십시오.

4. D-RTK 2 모바일 스테이션이 마운트되고 자리에 놓였을 때 완벽하게 수평이 이루어졌는지 확인하십시오.

5. 무선 간섭이 없는 개방된 공간에서만 작동하십시오. 근처에서 RTK 2 모바일 스테이션과 동일 주파수를 사용하는 기

6. 안테나가 사용 중일 때 모든 다른 기기의 방해를 받지 않는지 확인하십시오.

7. DJI 순정 부품 또는 DJI에서 인증한 부품만 사용하십시오. 인증되지 않은 부품 또는 DJI 비공인 제조업체의 부품을 사

용하면 시스템 오작동 및 안전성 저하의 원인이 될 수 있습니다.

8. D-RTK 2 모바일 스테이션과 구성품에 이물질(예: 물, 오일, 흙 및 모래)이 묻지 않도록 확인하십시오.

9. 배송 전에 이미 장착된 D-RTK 2 모바일 스테이션의 어떠한 부품도 분해하려고 시도하지 마십시오.

10. 확장 로드 및 삼각대의 날카로운 끝 부분은 주의해서 취급하십시오.

11. D-RTK 2 모바일 스테이션과 배터리가 비, 눈 및/또는 폭풍우로 인해 젖지 않도록 필요한 조치를 취하십시오. 악천

후 조건에서는 주의해서 작동하십시오.

D-RTK 2 고정밀 GNSS 모바일 스테이션은 고정밀 위성 신호 수신기로서 4개의 글로벌 위성 항법 시스템인 GPS, BeiDou, GLONASS, Galileo로부터 11개의 위성 신호 대역* 수신을 지원합니다. 내장형 OCUSYNC

, LAN 및 4G 데이터 전송 링크로 다양한 응용 시나리오에서 끊김 없는 안정적인 데이터 전송을 보장합니다. D-RTK 2 모바일 스테 이션을 RTK 모바일 베이스 스테이션으로 사용하여 DJI RTK 포지셔닝 시스템(예: Agras T20, T16, MG-1P RTK, Phantom 4 RTK, P4 Multispectral, MATRICE

300 RTK 또는 Matrice 210 RTK V2)이 장착된 기체의 포지셔닝 정확도를 센티미터 단위로 높일 수 있습니다. 강력한 자기장 간섭이 있는 환경(예: 고전압 전선 또는 금속 구조물 근처) 에서도 기능이 저하되지 않습니다. D-RTK 2 모바일 스테이션은 핸드헬드 매핑 기기로도 사용할 수 있어 측량 및 매핑, 현도 제작 및 기타 엔지니어링 응용 작업 중 포인트 포지셔닝에서 향상된 정밀도를 달성할 수 있습니다. 또한 D-RTK 2 모바일 스테이션은 네트워크 RTK 서비스를 신속하게 구축할 수 있는 고정 RTK 베이스 스테이션으로 사용할 수 있습

• 자세한 내용은 사양을 참조하십시오. ** 추후 지원 예정. DJI는 기술 서비스만 지원하므로, 사용자가 네트워크 RTK 서비스 구축을 위한 현지 법률, 규정 및 요건을 준수해 야 합니다.KR

D-RTK 2 본체 확장 로드 충전 허브 ×1 ×1 ×1 인텔리전트 배터리(WB37) 배터리 커버 AC 전원 어댑터 ×1 ×2 ×1

AC 전원 케이블 USB-C 케이블 USB-C OTG 케이블 육각 렌치

×1 ×1 ×1 ×1 D-RTK 2 모바일 스테이션을 모바일 베이스 스테이션으로 사용하는 경우 삼각대를 사용하여 D-RTK 2 본체를 지지하십시오. D-RTK 2 모바일 스테이션을 고정 베이스 스테이션으로 사용하는 경우 전원 어댑터 케이블과 AC 전원 어댑터를 사용하여 장기 전원 공급장치의 AC 전원에 연결합니다. D-RTK 2 모바일 스테이션을 고정 모바일 스테이션으로 사용하는 경우 LAN 케이블을 사용하여 클라우드 서버에 액세스합니다. LAN 케이블 삼각 전원 어댑터 케이블KR

• 장치를 사용 중일 때 보관할 수 있는 보호 커버가 장착됨. 사용하지 않을 때는 장치를 습기와 먼지로 부터 보호하기 위해 포트를 덮어두십시오.

이 문서의 그림은 실제 제품과 약간 다를 수 있습니다. 실제 제품을 참조하십시오.KR

배터리 잔량 버튼을 한 번 눌러 배터리 잔량을 확인합니다. 배터리를 처음 사용하기 전에 완전히 충전합니다.

1. 배터리를 충전 허브에 넣고, AC 전원 어댑터를 충전 허브에 연결한 다음, AC 전원 어댑터를 전원 콘센트(100~240V,

2. 충전 허브는 배터리 잔량이 가장 높은 배터리부터 순서대로 충전합니다.

3. 상태 LED는 충전 중일 때 녹색으로 깜박이고 완전히 충전되면 계속 녹색으로 켜집니다. 충전이 완료되면 신호음이 울

리기 시작합니다. 중지하려면 배터리를 분리하거나 버저를 끄십시오. 자세한 내용은 WCH2 충전 허브 사용자 가이드 및 WB37 인텔리전트 배터리 안전 가이드를 참조하십시오.

D-RTK 2 모바일 스테이션 켜기 / 끄기 D-RTK 2 모바일 스테이션의 전원을 켜고/끄려면 전원 버튼을 길게 누릅니다. 전원 버튼KR

빨간색 유지 시스템 초기화 중/오류 알림 적색으로 빠르게 깜박임 배터리 잔량이 20% 미만 적색으로 느리게 깜박임 5개 이하의 위성에서 신호 수신함 노란색 유지 6~9개의 위성에서 신호 수신함 녹색 유지 10개 이상의 위성에서 신호 수신함

D-RTK 2 모바일 스테이션은 서로 다른 제품과 사용하기 위해 5개의 작동 모드를 제공합니다. 모드 사이를 전환하려면 아래 지침을 따르십시오.

1. 작동 모드 버튼을 2초 동안 누르십시오. 표시등이 녹색에서 노란색으로 바뀌어 기기가 모드 전환 상태로 들어갔음을

2. 모드를 전환하려면 작동 모드 버튼을 한 번 누릅니다. 기기가 해당 모드로 들어가도록 2초 동안 기다립니다. 표시등은

노란색에서 녹색으로 바뀝니다. 작동 모드는 표시등이 깜박이는 방식으로 표시됩니다. 아래 표를 참조하십시오.

3. 기기가 모드 전환 상태에 들어간 후 2초 내에 추가 작업이 없을 경우 원래 모드로 유지됩니다.

모드 이름 및 호환 제품 깜박임 패턴 작동 모드 1 모바일 베이스 스테이션 (T20/T16/MG-1P RTK/Phantom 4 RTK/P4 Multispectral)

작동 모드 2 고정 베이스 스테이션* 두 번 작동 모드 3

작동 모드 4 모바일 베이스 스테이션(M210 RTK V2) 네 번

작동 모드 5 모바일 베이스 스테이션(방송 모드, M300 RTK) 다섯 번

• 추후 지원 예정. D-RTK 2 모바일 스테이션 사용 방법 D-RTK 2 모바일 스테이션과 다른 제품을 함께 사용하는 경우 작동은 비슷합니다. 달리 지정되지 않을 경우, 아래 설명 은 해당 모드에서 작동하는 모든 제품에 호환됩니다. 조종기 또는 기체와 연결 중

연결 방식은 작동 모드에 따라 다릅니다. 아래 지침을 참조하십시오. 작동 모드 1 Agras 또는 Phantom 4 RTK 기체 사용 D-RTK 2 모바일 스테이션은 반드시 앱에서 조종기와 연동되어야 합니다. 다음 설명은 예로서 DJI Agras 앱을 사용합

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 1로 들어갑니다.

2. 조종기의 전원을 켜고 앱이 실행되었는지 확인합니다.

3. 앱에서, Operation View(작업 뷰) >

> RTK로 이동해 기체 RTK 기능을 활성화합니다. RTK 신호 소스를 D-RTK

2 모바일 스테이션으로 선택합니다. 그런 다음, 하단에 있는 Linking(연동)을 누릅니다. 조종기 상태 표시등이 파란색 으로 깜박이고 조종기에서 신호음이 나오면 조종기가 연동되고 있음을 나타냅니다.

4. D-RTK 2 모바일 스테이션에서 Link(연동) 버튼을 누르면 연동 표시등은 빨간색과 녹색이 교대로 깜박이면서 D-RTK

2 모바일 스테이션이 연동되고 있음을 나타냅니다.

5. 조종기의 표시등이 녹색으로 유지되면 연동에 성공했다는 뜻입니다. D-RTK 2 연동 표시등은 현재 작동 상태를 표시

합니다. 자세한 내용은 아래 표를 참조하십시오.KR

6. 조종기와 기체는 조종기가 D-RTK 2 모바일 스테이션과 연동된 후에 다시 연동되어야 합니다. 세 가지 방법으로 할

• 조종기가 D-RTK 2 모바일 스테이션과 연동한 후, 팝업 창에서 Link with Aircraft(기체와 연동)을 눌러 조종기를 기체에 연동시킵니다. 그런 다음, 기체에서 Link(연동) 버튼을 눌러 연동을 마칩니다.

• RTK 설정 페이지에서, 기체가 연결 해제되었다는 메시지 옆에 있는 버튼을 누른 다음 팝업 창에서 Link with Aircraft(기체와 연동)을 눌러 기체와 연동합니다.

• RC 설정 페이지에서 기체와 조종기를 연동합니다. 연동이 완료되면 RTK 설정 페이지로 이동해 D-RTK 2 Status(D-RTK2 상태) 옆에 있는 Try to Reconnect(재연결 시도)를 눌러 D-RTK 2에 연결합니다. RTK 기능이 작동하려면 D-RTK 2 상태가 Connection Success(연결 성공)으로 표시되어야 합니다. P4 Multispectral 기체 사용

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 1로 들어갑니다.

2. 조종기의 전원을 켜고 DJI GS Pro 앱이 실행되었는지 확인합니다.

3. DJI GS Pro에서 Mission(임무) 페이지로 이동하여,

아이콘을 누르거나 화면 상단의 RTK를 눌러 RTK 설정 메

뉴로 이동합니다. 그런 다음 RTK 신호 소스로 D-RTK 2를 선택합니다. 기체가 RTK 데이터에 액세스할 수 있도록 메

뉴의 맨 아래에서 기체 RTK를 활성화합니다.

4. Link(연동)을 누릅니다. 조종기에서 신호음이 울리기 시작합니다. 그런 다음 모바일 스테이션의 연동 버튼을 누릅니다.

5. 조종기의 표시등이 녹색으로 유지되면 연동에 성공했다는 뜻입니다. D-RTK 2 연동 표시등은 현재 작동 상태를 표시

합니다. 자세한 내용은 아래 표를 참조하십시오.

• D-RTK 2 모바일 스테이션이 조종기에 이미 연결되어 있고 그 조종기에 의해 기체가 제어되고 있는 동안에 는 D-RTK 2 모바일 스테이션을 다른 조종기와 연동할 수 없습니다. 필요한 경우, 기체가 착륙하고 모터가 멈춘 후 연동시켜야 합니다.

• 한 개의 D-RTK 2 모바일 스테이션은 최대 5개의 조종기와 연동할 수 있습니다. 작동 모드 3 D-RTK 2 모바일 스테이션은 조종기에 연동되어 있어야 합니다.

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 3으로 들어갑니다.

2. 조종기의 전원을 켭니다. 앱에서 Remote Controller Settings(조종기 설정)로 이동해 Linking(연동)을 누릅니다. 상

태 LED가 파란색으로 깜박이며 조종기는 신호음을 두 번 반복해서 울려 조종기가 연동 준비가 되었음을 나타냅니다.

3. D-RTK 2 모바일 스테이션에서 Link(연동) 버튼을 누르면 연동 표시등은 빨간색과 녹색이 교대로 깜박이면서 D-RTK

2 모바일 스테이션이 연동되고 있음을 나타냅니다.

4. 조종기의 표시등이 녹색으로 유지되면 연동에 성공했다는 뜻입니다. D-RTK 2 연동 표시등은 현재 작동 상태를 표시

합니다. 자세한 내용은 아래 표를 참조하십시오. 작동 모드 4 D-RTK 2 모바일 스테이션은 M210 RTK V2 기체에 연동되어야 합니다.

1. M210 RTK V2 기체의 전원을 켜고 조종기와 연동되었는지 확인합니다.

2. D-RTK 2 모바일 스테이션에서 Link(연동) 버튼을 누르면 연동 표시등은 빨간색과 녹색이 교대로 깜박이면서 D-RTK

2 모바일 스테이션이 연동되고 있음을 나타냅니다.

3. 기체에 있는 Link(연동) 버튼을 누릅니다.

4. 몇 초 동안 기다립니다. 기체와 모바일 스테이션 모두의 표시등이 계속 녹색이 될 경우 연동이 성공한 것입니다.

작동 모드 5 M300 RTK를 사용하는 경우, 조종기는 D-RTK 2 모바일 스테이션의 방송 네트워크에 연결해야 합니다.

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지

기다린 다음 작동 모드 5로 들어갑니다.

2. 조종기의 전원을 켭니다. DJI Pilot 앱에서 RTK 설정으로 이동해 RTK 신호 소스를 D-RTK 2 모바일 스테이션으로

3. D-RTK 2 모바일 스테이션 상태 디스플레이의 오른쪽에서

을 누르면 검색이 자동으로 시작됩니다. 검색 결과에서 원하는 RTK 베이스 스테이션을 선택하고 연결이 성공될 때까지 기다립니다.

연동 프로세스가 시작되면 표시등이 빨간색과 녹색으로 교대로 깜박입니다.KR

연동 과정이 완료되면 아래와 같은 표시등 깜박임 패턴이 보입니다. 작동 모드 1/3/4 상태 녹색 유지 OcuSync 신호 품질 >70% 녹색으로 빠르게 깜박임 Ocusync 신호 품질 35%~70% 녹색으로 느리게 깜박임 Ocusync 신호 품질≤35% 빨간색 유지 Ocusync 신호 품질 = 0 작동 모드 2 상태 녹색 유지 네트워크 연결됨 빨간색 유지 네트워크 연결이 끊김 작동 모드 5 상태 녹색 유지 정상 작동

처음 사용하기 전에 D-RTK 2 모바일 스테이션을 활성화하십시오. 앱 또는 DJI ASSISTANT

2 소프트웨어에서 활성 화할 수 있습니다. 다음 설명은 예로 앱을 사용합니다. Agras 또는 Phantom 4 RTK 기체 사용

1. D-RTK 2 모바일 스테이션의 전원을 켭니다.

2. 조종기의 전원을 켜고 앱이 실행되었는지 확인합니다.

3. 앱에서, RTK Settings(RTK 설정)로 이동해 기체 RTK 기능을 활성화합니다. RTK 신호 소스를 D-RTK 2 모바일 스

테이션으로 선택합니다. 처음 연결할 때 활성화에 대한 프롬프트가 나타납니다. 활성화하려면 화면상의 단계를 따르

M300 RTK 또는 M210 RTK V2 기체 사용

모바일 스테이션의 전원을 켜고 기체 또는 조종기와 연동되었는지 확인합니다. DJI Pilot 앱을 실행하고 화면의 단계에

모바일 베이스 스테이션으로 사용될 경우, 개방된 공간에서 D-RTK 2 모바일 스테이션을 설정합니다. 위치를 표시하고 삼각대의 중앙을 표시하여 D-RTK 2 모바일 스테이션이 동일한 위치에서 교체될 수 있도록 합니다.

1. 삼각대를 펼치고, 인입식 다리 3개를 원하는 길이로 늘린 다음 손잡이 3개를 각각 조입니다. 삼각대를 고정하면서 마

운트 베이스에 있는 버블 레벨의 버블이 검은색 원(버블 레벨 상단에서 수직으로 보임) 안에 위치하는지 확인합니다.KR

2. 확장 로드를 삼각대에 삽입하고 삼각대의 슬리브를 조입니다. 그런 다음 D-RTK 2 본체를 확장 로드에 연결하고

D-RTK 2 본체의 잠금 너트를 조입니다. D-RTK 2에 있는 버블 레벨의 버블이 검은색 원(버블 레벨 상단에서 수직으 로 보임) 안에 위치하는지 확인합니다.

• 삼각대가 레벨 상태가 된 후 삼각대 또는 D-RTK 2 모바일 스테이션의 위치 또는 각도를 변경하지 마십시 오. 변경하는 경우 재조정해야 합니다.

• 설정 환경 시에는 시야가 좋아야 합니다. GNSS 신호가 흡수되거나 차단되지 않도록 구역 내에서 D-RTK 2 안테나의 수평 평면 위 15° 각도 이상 위치에 장애물(나무, 건물)이 없어야 합니다.

• 설정 위치는 GNSS 신호에 전자기 간섭을 방지하기 위해 고출력 전파 방출원(예: 텔레비전 방송국, 전파소 등)으로부터 200m 이상 그리고 고전압 전송 선로에서 50m 이상 떨어져 있어야 합니다.

• 설정 위치는 다중 경로 효과를 줄이기 위해 위성 신호 수신을 강하게 방해하는 큰 면적의 수역이나 물체에 서 떨어져 있어야 합니다.

이용 가능한 작동 모드는 D-RTK 2 모바일 스테이션과 사용된 제품에 따라 달라집니다. 사용 중인 제품에 따라 해당 작 동 모드를 선택하고 아래 지침을 따르십시오.

1. D-RTK 2 모바일 스테이션을 원하는 높이로 조정하기 위해 삼각대에서 확장 로드를 들어 올리고 슬리브를 조입니다.

2. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 1 또는 4로 들어갑니다.

3. 조종기와 기체의 전원을 켜고 앱이 실행되었는지 확인합니다.

4. 앱에서, RTK Settings(RTK 설정)로 이동해 기체 RTK 기능을 활성화합니다. RTK 신호 소스를 D-RTK 2 모바일 스

테이션으로 설정하고 상태 디스플레이에서 연결을 확인합니다. P4 Multispectral 기체를 사용 중인 경우, 베이스 스테 이션과 연결을 위해 연결을 누릅니다.

5. 시스템이 위성 검색을 시작하도록 기다립니다. RTK 아이콘이 FIX를 표시하거나 RTK 설정의 상태 표에서 기체의 방

향 및 포지셔닝 모두의 상태가 FIX를 표시하는 경우 모터를 시작합니다.

비행 중에, D-RTK 2 모바일 스테이션이 이동하거나 전원이 꺼질 경우, 기체 RTK는 GNSS 모드로 전환하

고 다시 RTK FIX 상태로 들어가지 않습니다. 비행 후 D-RTK 2 모바일 스테이션을 다시 시작하고 RTK FIX

상태로 들어갈 때까지 기다립니다.KR

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 3으로 들어갑니다.

2. 조종기의 전원을 켜고 앱이 실행되었는지 확인합니다. 홈 화면에서 핸드헬드 매핑 기기가 연결되었는지 확인합니다.

3. RTK Settings(RTK 설정)에서, 핸드헬드 매핑 기기의 RTK 신호 소스를 선택합니다. 핸드헬드 매핑 기기로 사용된

D-RTK 2 모바일 스테이션이 베이스 스테이션이나 네트워크 RTK 서버로 사용된 또 따른 D-RTK 2 모바일 스테이션

4. 작동 계획을 위해 핸드헬드 RTK에 대한 계획 방식을 설정합니다.

1. D-RTK 2 모바일 스테이션의 전원을 켜고, 시스템 초기화가 완료될 때까지 기다린 다음 작동 모드 5로 들어갑니다.

2. 조종기가 D-RTK 2 모바일 스테이션의 방송 네트워크에 연결되었는지 확인합니다.

3. 시스템이 위성 검색을 시작하도록 기다립니다. RTK 설정의 상태 표에서 기체의 방향 및 포지셔닝 모두의 상태가 FIX

를 표시하는 경우 모터를 시작합니다.

1. RTK Settings(RTK 설정)로 이동해 Advanced Settings(고급 설정)를 누릅니다.

2. 설정은 D-RTK 2 모바일 스테이션과 사용한 제품에 따라 달라집니다. 설정에는 연동된 조종기 목록 관리 및 기기 이

3. 베이스 스테이션으로 사용 중인 경우 측정된 좌표와 고도*를 입력해 D-RTK 2 모바일 스테이션으로 설정합니다.

1. RTK Settings(RTK 설정)로 이동해 Advanced Settings(고급 설정)를 누릅니다. 관리자 비밀번호를 입력해 구성으로

들어갑니다. 기본 비밀번호는 123456입니다.

2. 모바일 스테이션의 이름을 입력하고 비밀번호를 변경합니다.

3. 베이스 스테이션으로 사용 중인 경우 측정된 좌표와 고도*를 입력해 D-RTK 2 모바일 스테이션으로 설정합니다.

4. 비밀번호는 아래 지침에 따라 재설정할 수 있습니다. 모바일

스테이션의 Link(연동) 버튼을 3초 동안 누른 다음 Operating Mode(작동 모드) 버튼을 한 번 누릅니다. 작동 모드 표시등이 빨간색에서 녹색으로 바뀌어 비밀번호가 성 공적으로 재설정되었음을 나타냅니다.

• 앱에 입력한 좌표가 실제 D-RTK 2 모바일 스테이션에서 50m(작동 모드 1의 경우) 또는 15m(작동 모드 4 또는 5의 경우) 이상 떨어 져 있는 경우 좌표를 가져오지 않습니다. 입력 좌표가 성공적으로 설정된 후 D-RTK 2 모바일 스테이션이 재시작된 경우, 이러한 좌표는 실제 좌표와 설정된 좌표 사이의 차 이가 5m 미만일 경우에만 사용됩니다. 그렇지 않으면, 실제 포지셔닝 좌표가 사용됩니다.

수평: 1.5 m (RMS) 수직: 3.0 m (RMS) RTK 수평: 1 cm + 1 ppm (RMS) 수직: 2 cm + 1 ppm (RMS) 1 ppm: 거리가 1km 증가할 때마다 정확도는 1mm 낮아집니다. 예를 들어, 수신측이 베이스 스테이션에서 1km 떨어져 있을 때 수평 정확도는 1.1cm입니다. 포지셔닝 업데이트 속도 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 HzKR

GNSS 수신기 콜드 스타트 < 45 s 핫 스타트 < 10 s 재포착 시간 < 1 s 초기화 신뢰성 > 99.9% 차분 데이터 형식 RTCM 2.x/3.x

데이터 링크 OcuSync, LAN, 4G, Wi-Fi 작동 주파수 2.4000~2.4835 GHz, 5.725~5.850 GHz EIRP OcuSync

SRRC/NCC/FCC: < 22 dBm OcuSync 통신 거리 작동 모드 1/3 SRRC/NCC/FCC/MIC/KCC/CE: 2 km (장애물과 간섭이 없고, D-RTK 2 모바일 스테이션이 베이스 스테이션으 로 사용되고, D-RTK 2 안테나에서 삼각대 밑면까지의 거리가 1.8m이 고, 조종기와 D-RTK 2의 높이 차이가 2m 미만이고, 조종기가 지면에서 1.2m 높이일 경우) 작동 모드 4 기체와 모바일 스테이션 사이: NCC/FCC: 7 km; SRRC/MIC/KCC/CE: 5 km 조종기와 모바일 스테이션 사이: 200 m (약 120m 비행 고도에서 장애물과 간섭이 없고, D-RTK 2 안테나에서 삼각대 밑면까지의 거리가 1.8m이고, 조종기가 지면에서 1.2m 높이일

작동 모드 5 NCC/FCC: 12 km; SRRC/MIC/KCC/CE: 6 km (장애물과 간섭이 없고, D-RTK 2 안테나에서 삼각대 밑면까지의 거리가 1.8m일 경우) 메모리 용량 16 GB IMU 기능 내장된 고정밀 6축 가속도계 D-RTK 2 이동 모니터링

소비 전력 12 W 전력 공급 16.5 ~ 58.8 VDC

유형: 리튬 이온 배터리 용량: 4920 mAh 에너지: 37.3 Wh 작동 시간 WB37 배터리: > 2 h

크기(확장 로드가 장착된 D-RTK 2 본체) 168×168×1708 mm IP 등급 IP65 작동 온도 -20~55 °CKR

LAN 케이블 LAN 케이블을 이용해 공용 네트워크에 액세스합니다. 공용 네트워크에서 위성 포지셔닝 정보를 전송할 경우 현지 법률 및 규정을 준수하는지 확인하십시오. 이 문서의 내용은 언제든지 변경될 수 있습니다. 최신 버전은 다음 웹사이트에서 다운로드하십시오. http://www.dji.com/d-rtk-2

DJI Assistant 2 소프트웨어 또는 앱*에서 D-RTK 2 펌웨어를 업데이트하십시오. 다음 지침은 예로서 DJI Assistant 2 소프트웨어를 사용합니다.

1. D-RTK 2 모바일 스테이션의 전원을 켭니다.

2. USB-C 케이블을 통해 D-RTK 2 모바일 스테이션을 컴퓨터에 연결합니다.

3. DJI Assistant 2를 실행하고 DJI 계정을 사용하여 로그인합니다.

4. D-RTK 2를 클릭한 다음 펌웨어 업데이트 태그를 클릭합니다.

5. 원하는 펌웨어 버전을 선택합니다.

6. DJI Assistant 2에서 자동으로 펌웨어를 다운로드하여 업데이트합니다.

*펌웨어 업데이트를 지원하는 앱 버전이 필요합니다.

전원 어댑터 케이블을 외부 전원 포트에 연결한 다음, AC 전원 케이블을 이용해 전원 어댑터를 전원 콘센트(100~240V, 50/60Hz)에 연결합니다.DE
