ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ MV 5 Premium Kärcher

Бұйымды алғашқы қолдану алдында

пайдалану нұсқауын мұқият оқып

шығыңыз, нұсқауларды орындап,

кейінгі пайдалану үшін немесе осы аппаратты кейін

пайдаланатын тұлғалар үшін сақтап қойыңыз.

Осы қолдану туралы нұсқаулықта берілген

сипаттамалар мен қауіпсіздік нұсқауларына сəйкес,

бұйым əмбебап сорғыш ретінде қолданылуға

Бұл құрылғы жеке қолданысқа арналған жəне

өндірістік мақсаттармен қолданылуға арналмаған.

– Бұйымды жаңбырдан сақтаңыз. Далада ашық

аспан астында сақтауға болмайды.

– Күл мен құрымды осы бұйым арқылы соруға

Əмбебап сорғышты тек төмендегілермен

– Түпнұсқалы сүзгіш қап

– Түпнұсқалы қосалқы бөлшектер, керек-

жарақтар не тапсырыс бойынша берілетін

Өндіруші бұйымды мақсатына сай емес қолдану

немесе қате түрде қолданудан пайда болатын

зияндар үшін жауапкершілік көтермейді.

Қаптау материалдары екінші өңдеуге

жарамды. Қаптаманы үй қоқысына

лақтырмауыңызды сұраймыз, оларды екінші

өңдеу үшін бөлек қойыңыз.

Өз мерзімін аяқтаған құралдарда бағалы,

екінші өңдеуге жарамды материалдар бар.

Сондықтан қолданылған жəне ескі

бұйымдарды арнайы іріктеп жинау жүйелері

арқылы қалдықтарға тапсыруыңыз лазым.

Сүзгі мен сүзгіш қап экологиялық таза

материалдардан жасалған.

Егер үй қалдықтары үшін рұқсат етілмеген заттар

жоқ болса, қалыпты үй қалдықтарымен бірге

Құрамындағы заттар туралы анықтамалар

Бұйымның құрамындағы заттар туралы соңғы

мағлұматтарды астыда көрсетілген интернет

беттерімізде оқи аласыз:

www.kaercher.com/REACH

Бұйымдарымыз үшін əр елде жауапты өтім

серіктестеріміз тарапынан шығарылатын кепілдеме

шарттары күште болады. Егер материалдардың

ақаулығы немесе дайындау

қателіктер табылса, біз ықтимал ақаулықтарды

кепіл мерзімі ішінде ақысыз жөндейміз. Кепіл мерзімі

ішінде наразылықтарыңыз болса, аспапты сатқан

сауда мекемесіне немесе жақындағы өкілетті

сервистік қызмет көрсету орнына сатып алу чегін

көрсетіп, хабарласыңыз.

Егер Сізде сұрақтар пайда болса немесе Сіз белгілі

бір кемшіліктерге тап болсаңыз, біздің KÄRCHER

бөлімшелеріміз Сізге құшырлана көмек көрсетеді.

Аса жиі қолданылатын қосалқы бөлшектерінің тізімін

нұсқаулықтың ең астында оқи аласыз.

Қосалқы бөлшектері мен арнайы бөлшектерін

өзіңіздің сатушыңызда немесе KÄRCHER

компаниясының жергілікті өкілеттігінде сатып

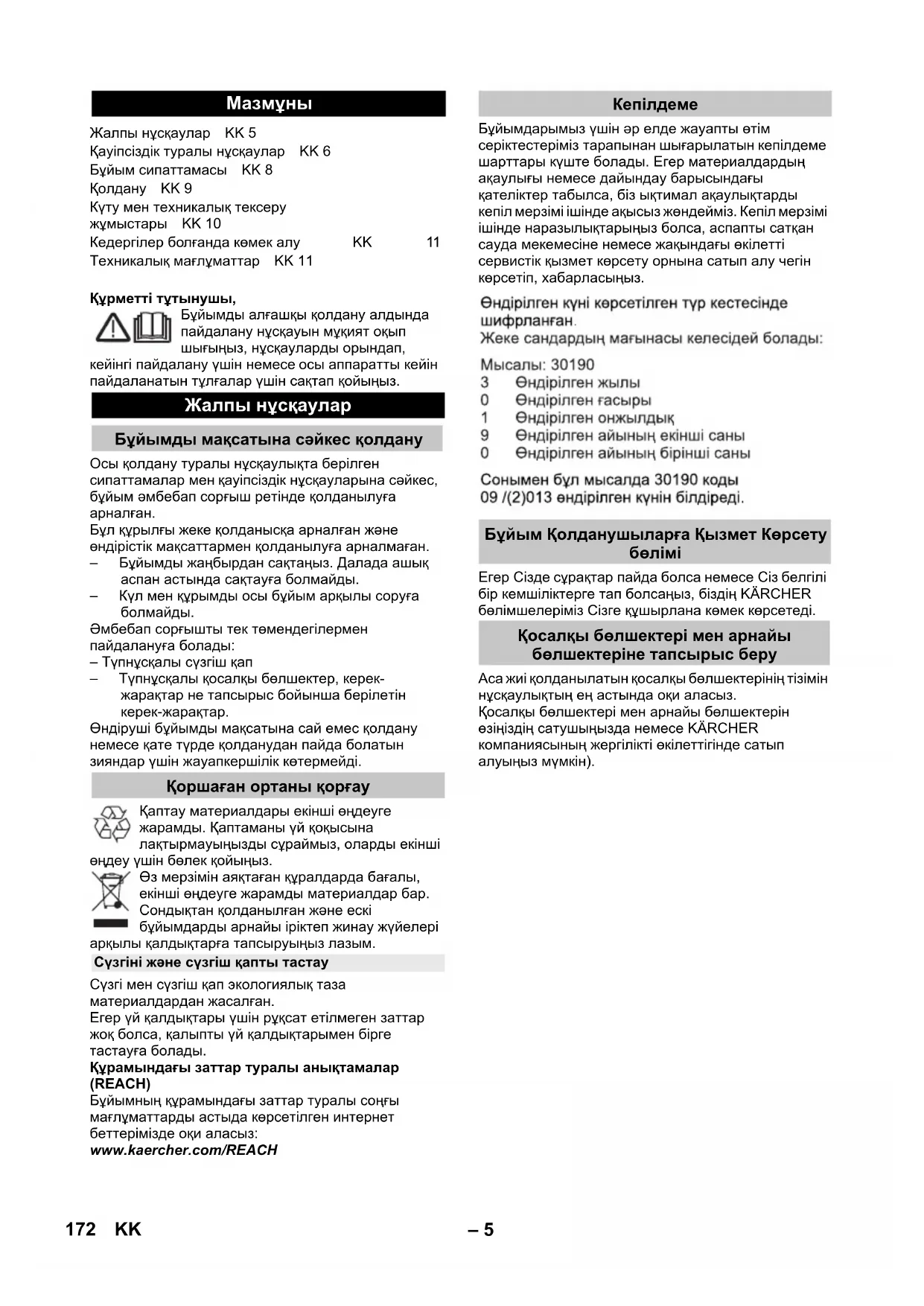

Жалпы нұсқаулар KK 5

Қауіпсіздік туралы нұсқаулар KK 6

Бұйым сипаттамасы KK 8

Күту мен техникалық тексеру

Кедергілер болғанда көмек алу KK 11

Техникалық мағлұматтар KK 11

Бұйымды мақсатына сəйкес қолдану

Қоршаған ортаны қорғау

Сүзгіні жəне сүзгіш қапты тастау

Бұйым Қолданушыларға Қызмет Көрсету

Қосалқы бөлшектері мен арнайы

бөлшектеріне тапсырыс беру

ауыспалы тоққа қосыңыз.

Тоқ кернеуі бұйымның түрі

белгісіндегі көрсетілген

кернеуіне сəйкес болуы

ұстамаңыз не түртпеңіз.

розеткадан шығару үшін

– Қосу кабелдері мен бұйым

ашасын қолдану алдынан

жерлері болған болмағанын

жаралану немесе басқа

үшін, дереу түрде осы

жұмыстар үшін рұқсаты

болдыртпау үшін қате

қолдануыңызды ұсынамыз

(қосылып кету тоғының

макс. номиналдық күші 30

бұйымды міндетті түрде

электр тоғынан шығарып,

розеткадан шығарылып

– Жөндеу жұмыстары мен

бойынша жұмыстар тек

қана осы жұмыстар үшін

– Бұл құрылғыны физикалық,

сенсорлық немесе ақыл-ой

дамуы шектелген немесе

тəжірибесі жəне/немесе

бақылауында болмаған

бұйымды қолдану тəсілі

қауіптер түсіндірілмеген

кезде пайдаланбауы тиіс.

– Балалар 8 жастан асқан

жағдайда немесе олардың

қауіпсіздігіне жауапты

адам бақылауында немесе

құрылғыны қолдана алады.

– Балаларға құрылғымен

ойнауға рұқсат бермеңіз

– Балаларға құрылғымен

ойнауға жол бермеу үшін

оларды бақылап отыру

– Балалар құрылғыны тек

бақылауында тазалауы

жəне пайдалануы мүмкін.

ұстаңыз, тұншығып қалу

– Бұйымды əр пайдалану

көрсетуден кейін өшіріңіз.

– Өрт қаупі. Жанғыш немесе

жерлерде пайдалануға

– Көпіршіктену немесе

сұйықтық шығатын кезде,

бұйымды өшіріңіз немесе

əйнек тазалайтын жəне

құралдарды қолданбаңыз!

Бұйымды ешқашан суға

Сорғылып отырған ауамен

қосылғанда кейбір заттар

жарылуға жол аша алатын

булар мен ерітінділерінің

пайда болуына апара алады.

– Жарылып немесе жанып

кете алатын газдар, сулар

мен шаңдарды (реактивті

алкаликалық жəне қышқыл

тазалау бұйымдарымен

– Ерітілмеген қуатты

қышқылдар мен сілтілерді

– Органикалық ерітінді

бензин, бояу ерітінділерін,

Осыдан басқа, осы заттар

бұйымдағы қолданылған

бұзылуына да апара алады.

Ауыр жарақаттануға не

өлімге апарып соғатын

тікелей түрде түсе алатын

Ауыр жарақаттануға не

өлімге апарып соғатын

ықтимал қауіпті жағдайларға

апарып соғатын ықтимал

қауіпті жағдайға нұсқау.

Материалдық зиянға апарып

соғатын ықтимал қауіпті

Суреттерді бүктемелі беттерден

 Осы қолдану туралы

нұсқаулығы алдыңғы беттегі

əмбебап сорғышты сипаттайды.

 Суреттерде толық комплектация көрсетілген,

əр модельге байланысты комплектацияда жəне

берілетін керек-жарақтарда өзгешеліктер

Бұйым қорапшасын ашқанда қорапша ішіндегі

бұйым мен бөлшектерінің толық жəне бұзылмаған

түрде болғандығын тексеріп алыңыз. Тасымалдау

нəтижесінде бүлінген жері болса, бұйымды сатқан

мекемесіне хабарлаңыз.

мүмкін керек-жарақтар

 Тазалау кезінде сорғыту шлангісін қосу үшін.

 I күй: Сору немесе үрлеу.

0 күй: Бұйым өшірілген.

 MAXкүйі: Сору немесе үрлеу.

 Күй MAX: Жалғанған электр құралымен

 Қуатты реттеу: Жұмыс барысында қажет болған

жағдайда сору, үрлеу немесе электр құралымен

 0 күйі: Құрылғы өшірулі. Электр құралының

Нұсқау: Максималды тұтынылатын қуатты сақтаңыз

("Техникалық деректер" бөлімін қараңыз).

 Электрлік құралдарды қосу үшін.

 Сорғыту шлангісі үрлеу адаптеріне енгізілген,

үрлеу функциясы белсенді.

 Орнатылған жалпақ қатпарлы сүзгіні тазалауға

Нұсқау: Жалпақ қатпарлы сүзгі ылғалды болса,

түйме жұмыс істемейді.

 Құрылғының басын босатар кезде, тұтқадан

 Сап құрылғы басы мен контейнер арасын

бекітіп тұрады. Босату үшін сапты барынша

алға қарай, толық ашылғанша жылжытыңыз.

 Құрылғы басындағы тұтқаны ұстап, алыңыз.

 Сүзгілерді тазалау үшін ажырату түймесін

басыңыз, сүзгіш элементті шығарыңыз жəне

 Керек-жарақтарды сақтау жері сорғыш

түтіктерін жəне сорғыш силиконды бұйымда

сақтауға мүмкіндік береді.

 Қуат сымын сақтау үшін.

 Үзіліс кезінде сору шүмегін өшіру үшін.

 Сауытты айналдырыңыз, бағыттағыш

роликтерді сауыттың түбіндегі саңылауларға

 Құйылатын саңылаудың бұрандалы тығыны

контейнердегі лас суды тез, əрі ыңғайлы босату

үшін қажет. Босатудың ең оңай жолы -

контейнерді жоғары қарай төгу.

Нұсқау: Ылғалды тазалау үшін сүзгіш қапты

Ылғалды не құрғақ тазалау кезінде, əрқашан

кірістірілген тегіс бүгілмелі сүзгімен жұмыс

Бұйым қосқышы (Қосу/Өшіру)

(кірістірілген электрлік розеткасыз)

Бұйым қосқышы (Қосу/Өшіру)

(кірістірілген электрлік розеткамен)

Бұйымның электрлік розеткасы

Сүзгіні тазалау түймесі

Сүзгіш элемент жəне ажырату түймесі

Бұйым керек-жарақтарын сақтау жері

Құйылатын саңылаудың бұрандалы

(бұйымға əлдеқашан орнатылған)

 Сорғыту шлангісін бұйымдағы контактіге

енгізіңіз, ол бекітіледі.

 Алып тастау үшін ойықты саусақпен басыңыз

жəне сорғыту шлангісін шығарыңыз.

Нұсқау: Сорғыш қылшағы (қосымша) сияқты керек-

жарақтар байланыстырғыш бөлшекке тікелей

жалғануы мүмкін жəне осылайша сорғыту

шлангісімен байланыстырылуы мүмкін.

Шектелген аймақта ыңғайлы жұмыс істеуге

Алынбалы тұтқаны қажетінше керек-жарақтар мен

шлангісінің арасында орнатуға болады.

Кеңес: Еденнен сору үшін тұтқаны сорғыту

шлангісіне жалғаңыз.

 Тұтқаны сорғыту шлангісіне бекітілмегенше

 Тұтқаны сорғыту шлангісінен алып тастау үшін

ойықты саусақпен басыңыз жəне тұтқаны

Нұсқау: Тұтқаны алып тастау кезінде керек-

жарақтар сорғыту шлангісіне тікелей жалғануы

Кеңес: Еденнен сору үшін тұтқаны сорғыту

шлангісіне жалғаңыз.

 Сорғыш түтіктерінің екеуін де бірге жалғаңыз

жəне тұтқамен байланыстырыңыз.

Құрғақ пен ылғалды қоқыс арасында ыңғайлы

 Құрғақ қоқысты сорған кезде, шығыңқы тұратын

ысқышты пайдаланыңыз.

 Сулы қоқысты сору кезінде, шығыңқы тұратын

резеңкелі ернеуді пайдаланыңыз.

 Бұрыштар, жапсарлар, батареялар мен қол

жеткізу қиын жерлерге арналған.

 Сорғыту шлангісін электрлік құралға қосуға

 Қажет болғанда адаптерді электрлік құралдар

контактілерінің диаметріне бейімдеуге болады.

 Электр құралымен жұмыс істеген кезде

барынша ыңғайлы қолданысқа арналған.

Нұсқау: Адаптермен бірге қолдануға болады.

Ылғалды не құрғақ тазалау кезінде, əрқашан

кірістірілген тегіс бүгілмелі сүзгімен жұмыс

алып тастаңыз да, сауыттан

 Сауытты айналдырыңыз, бағыттағыш

роликтерді сауыттың түбіндегі саңылауларға

 Бұйым жапқышын орнатыңыз жəне бекітіңіз.

 Керек-жараққа арналған тіреуішті құрал

басының артқы жағына іліңіз.

 Керек-жарақтарды жалғаңыз.

 Желі ашасын енгізіңіз.

Тек құрғақ тегіс бүгілмелі сүзгімен жұмыс

Сүзгіні қолданбас бұрын зақымдардың бар-жоғын

тексеріңіз жəне қажет болса, ауыстырыңыз.

 Құрғақ қоқысты сору кезінде, қажет болған

жағдайда сүзгі қалтасын қосымша орнатуға

Сүзгіні тазалау кезінде сүзгі қалтасын алып

тастаңыз, əйтпесе қалта зақымдануы мүмкін.

– Сүзгіш қаптың толу деңгейі сорылған кірге

– Жұқа шаң, құм жəне т.б. үшін сүзгіш қапты жиі

– Қатты толған сүзгіш қап жарылуы мүмкін,

сондықтан сүзгіш қапты уақытында

Суық күлді тек алдын ала бөлгішпен сорыңыз.

Тапсырыс №. Негізгі нұсқасы: 2.863-139.0, Premium

нұсқасы: 2.863-161.0.

Байланыстырғыш бөлшекпен сорғыту

Сорғыш түтігі, 2 x 0,5 м

(ауысу тетігімен бірге)

Жапсарлар үшін шүмек

Сүзгіш қап бойынша нұсқау

Сүзгіш қапты қолданбаңыз!

Нұсқау: Егер сауыт толған болса, қалтқы кіріс

саңылауды жауып, бұйым жоғары жылдамдықпен

жұмыс істейді. Бұйымды дереу өшіріңіз жəне

 Мысалы, ылғалды сору үшін тиісті сору

шүмегінің ендірмесі анықталып, қажетті керек-

жарақтар қосылуға тиіс.

 Қажет болғанда адаптерді электрлік құралдар

контактілерінің диаметріне бейімдеуге болады.

 A) Тұтқыштағы сору шлангісімен бірге берілген

адаптерді қосып, электр құралының

жалғамасымен байланыстыру қажет.

 B) Жұмыстың өнімділігін арттыру үшін, икемді

шлангіні пайдаланыңыз. Сору шлангісі мен

адаптер (кейбір жағдайда) байланысады, содан

соң электр құрылғысының жалғамасына

 Розетка орнатылған құрылғылар: Электр

құралының розеткасын сорғышқа қосу керек.

-Құрылғыны өшіру (айналма ажыратқышты сол

жақтағы күйге апару)

Нұсқау: Электрлік құрал қосылғанда, сорғыш

турбина 0,5 секунд ішінде баяу жұмыс істейді.

Электрлік құрал өшірілгенде, сорғыш турбина

сорғыту шлангісіндегі қалған кірді сору үшін

шамамен 5 секунд ішінде жұмыс істеп тұрады.

Сүзгі тазалау жүйесі сүзгі қалтасын орнатпай-ақ,

шаң-тозаңның көп бөлігін сорып тастауға арналған.

Нұсқау: Сүзгі тазалау жүйесі ластанған жалпақ

қатпарлы сүзгіні түймені басу арқылы тазалайды,

содан соң сору күші қайта көтеріледі.

 Сору шлангісіндегі тұтқаны құрылғы басының

керек-жарақтарына қосу қажет. Құрылғы

қосылып тұрған кезде сүзгіні тазалау түймесін 3

рет басыңыз, кейбір əрекеттер қозғалысқа

түскенше 4 сек. күтіңіз.

Нұсқау: Сүзгіні тазалау түймесін бірнеше рет басқан

соң, контейнердің толтырым көлемін тексеріңіз.

Əйтпесе, контейнерді ашу барысында шаң-тозаң

Қол жеткізу қиын немесе сору мүмкін емес жерлерді

тазалау, мысалы, қиыршық тас торы.

 Сорғыту шлангісі үрлеу адаптеріне енгізілген,

үрлеу функциясы белсенді.

 Бұйымды істен шығарыңыз.

 Еден сору шүмегін тұрақ күйіне орнатыңыз.

 Бұйымды өшіріп, ашаны тоқтан шығарып

 Құрылғы жапқышын алып тастаңыз, сауытты

ылғалды не құрғақ кірден босатыңыз.

Құйылатын саңылаудың бұрандалы

тығыны бар құрылғы: Контейнер үстіндегі

құрғақ қоқысты алып тастаңыз. Бұл мақсатта

сұйықтық құйылатын саңылаудың бұрандалы

 Қуат сымы мен керек-жарақтарды бұйымда

сақтаңыз. Бұйымды құрғақ шарттарда сақтаңыз.

 Бұйым мен пластиктен жасалған керек-

жарақтарды пластик бұйымдарына арналған

стандартты тазалағыш заттармен тазалау

 Қажет болғанда, сауыт пен керек-жарақтарды

сумен шайыңыз жəне қайта қолданбас бұрын

Кеңес: Əр қолданудан кейін сүзгіш элементті

 Сүзгіш элементті құлыптан босатыңыз да,

шығарып тастаңыз, сүзгіш элементтен кірді

қоқыс себетіне босатыңыз.

 Кірістірілген тегіс бүгілмелі

үшін сүзгіш элементті себеттің шетіне қағып

тастаңыз. Тегіс бүгілмелі сүзгі сүзгіш

элементтен шығарылмауы керек.

Қажет болса, тегіс бүгілмелі сүзгіні бөлек

 Сүзгіш элементті құлыптан босатыңыз да,

 Тегіс бүгілмелі сүзгіні сүзгіш элементтен қағып

 Қажет болғанда, тек ағынды су астында

тазалаңыз, сүртпеңіз не қылшақпен

Қолдану алдында толығымен құрғатыңыз.

 Соңында құрғақ тегіс бүгілмелі сүзгіні бұйым

ішіне қайтадан орнатыңыз. Сүзгіш элементті

бұйым ішіне салып қойыңыз.

Электрлік құралдармен жұмыс істеу

Біріккен сүзгі тазалау жүйесі

Бұйымның жұмыс істеуін уақытша тоқтату

Күту мен техникалық тексеру

Бұйымның сору жылдамдығы төмендесе,

келесілерді тексеріңіз:

 Керек-жарақтар, сорғыш шлангі немесе сорғыш

түтігі бітеліп қалды, бітелуді таяқпен кетіріңіз.

 Сүзгіш қап толған: Жаңа сүзгіш қапты

 Тегіс бүгілмелі сүзгі кірленген: Сүзгіш элементті

шығарып алыңыз жəне сүзгіні тазалаңыз ("Тегіс

бүгілмелі сүзгіні тазалау" бөлімін қараңыз).

 Зақымдалған тегіс бүгілмелі сүзгіні

Техникалық деректерді VI беттен қараңыз. Төменде

пайдаланылған белгілердің анықтамасы

Техникалық өзгерістер пайда болып қалуы

Кедергілер болғанда көмек алу

Төмен сору жылдамдығы

Техникалық мағлұматтар

Номиналдық қуаттылығы P

Бұйымның электрлік розеткасының макс.

Желілік сақтандырғыш (инерциялы)

Бұйымның керек-жарақтарсыз салмағы
