| Номиналды қуаты | 1 100 Вт |
| Қоректендіру | 220-240 В / 50 Гц |
| Ең жоғарғы шығын | 4 000 л/сағ |
| Ең жоғарғы қысым | 4,6 бар |
| Ең жоғарғы сору биіктігі | 8 м |
| Қозғалтқыштың айналу жылдамдығы | 2 964 айн/мин |
| Максималды су температурасы | 35°C |
| Сору және шығарылым қосылымы | Ø 1" |
| Сорғы корпусының материалы | Полипропилен |
| Дыбыс деңгейі | 82 дБ(A) |
| Таза салмақ | 11,1 кг |
| Брутто салмақ | 12,5 кг |
| Өлшемдері (Б x Ұ x Е) | 30,5 x 47 x 21,5 см |
| Судың жетіспеушілік қауіпсіздігі | Автоматты тоқтату интеграцияланған |
| Кері клапан | Интеграцияланған |
| Сору сүзгісі | Интеграцияланған |
| Дірілге қарсы жүйе | Интеграцияланған |
Жиі қойылатын сұрақтар - 1100 JET INAUTO-4 STERWINS
Пайдаланушылардың сұрақтары туралы 1100 JET INAUTO-4 STERWINS
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Автоматты сорғы PDF форматында тегін! Нұсқаулықтарыңызды табыңыз 1100 JET INAUTO-4 - STERWINS және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. 1100 JET INAUTO-4 брендінің STERWINS.

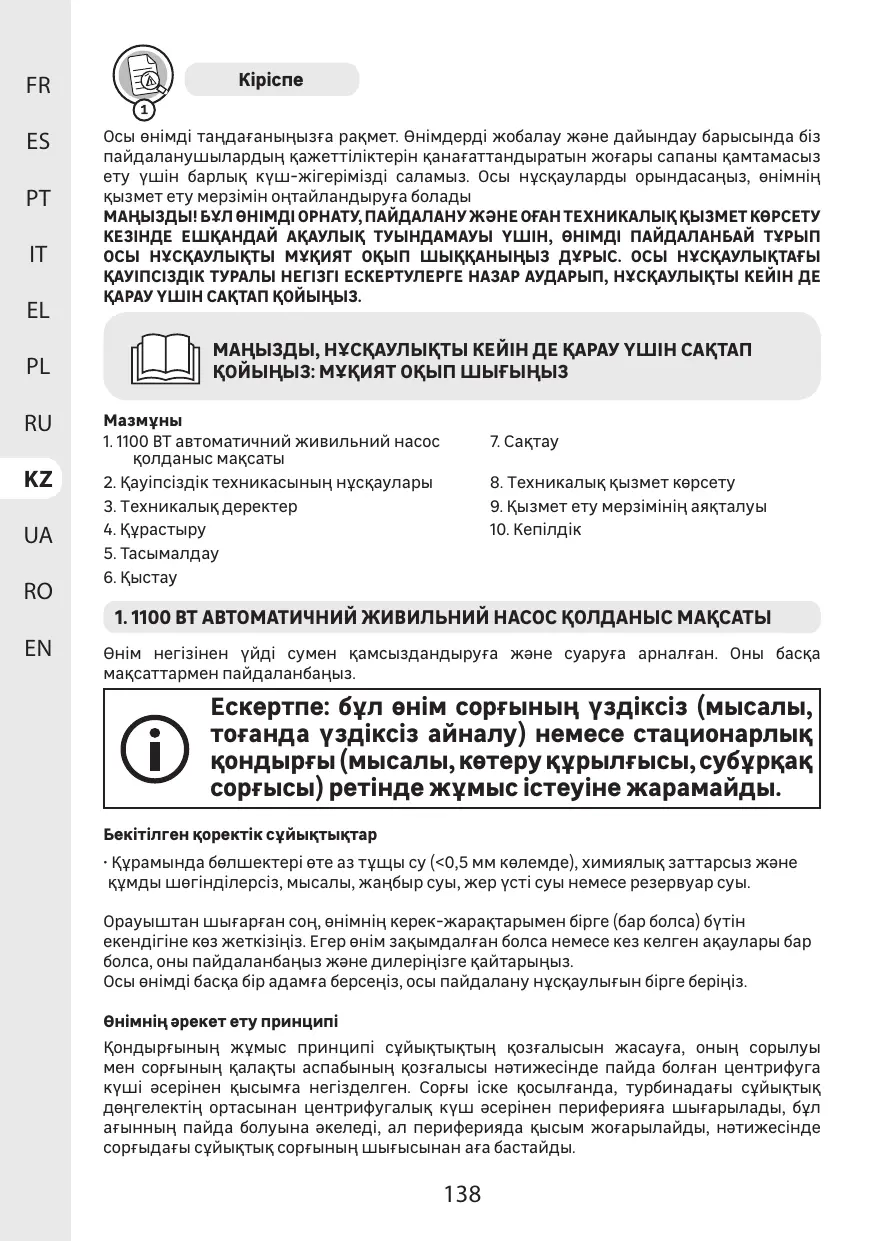

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 1100 JET INAUTO-4 STERWINS
Merci d'avoir besoin ce produit. Lors de la conception et de la fabrication de nos produits, nous faisons tous les efforts possibles pour garantir une excellente qualite qui repond aux besoin des utilisateurs. Le respect de ces instructions permet d'optimiser la durée de vie
IMPORTANT! AFIN D'OBTENIR UNE SATISFACTION MAXIMALE AVEC CE PRODUIT LORS DE SON INSTALLATION, DE SON UTILISATION ET DE SON ENTRETIEN, NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL D'UTILISATION AVANT D'UTILISER LE PRODUIT. VEUILLEZ NOTER LES AVERTISSEMENTS DE BASE RELATIFS À LA SECURITE DANS CE MANUEL ET CONSERVEZ LE MANUEL POUR CONSULTATION ULTERIEURE.
IMPORTANT, CONSERVEZ LE MANUEL POUR CONSULTATION ULTÉRIÉTURE : LISEZ ATTENTIVÉMENT CE MANUEL
Table des matieres
- Utilisation prévue de la pompé d'alimentation automatique 1100W 7. Rangement
- Consignes de sécurité 8. Entretien
- Données techniques 9. Fin du cycle de vie
- Montage 10.Garantie
- Transport
- Hivernage
1. UTILISATION PREVUE DE LA POMPE D'ALIMENTATION AUTOMATIQUE 1100W
Le produit est principalement destiné à l'alimentation et à l'irrigation domestiques. Ne l'utilise pas à d'autres fins.
Remarque : Ce produit n'est pas adapté à un fonctionnement de la pompé en continu (par exemple circulation continue dans un bassin) ni à des installations fixes (par exemple dispositif de levage, pompé pour fontaine).
Fluides d'alimentation approuves
- Eau douce très faiblement chargée en particules (taille < 0.5mm ), exemple de produit chimique ou de résidus de sable, tels que les eaux de pluie, de ruissellement ou de bassin.
Une fois le déballage terminé, vérifie que le produit est complat et qu'il dispose de tous ses accessoires (le cas échéant). Si le produit est endommagé ou présente un defaulted, ne l'utilise pas et returnez-le à votre revendeur.
Si vous donne ce produit à une pierce personne, veuillez également lui fournir ce mode d'emploi.
Principe de fonctionnement
Le principe de fonctionnement de l'installation est basé sur la création d'un mouvement de fluide, son aspiration et la création d'une pression due à la force centrifuge généraee par le mouvement de la turbine de la pompe. Lorsque vous allumez la pompe, le liquide dans la turbine est poussa du centre de la roue à la peripheriaie par la force centrifuge, ce qui entraine la création d'un flux et, à la peripheriaie, d'un accroissement de pression. Par consequement, le fluide dans la pompe commence à s'ecouler par la sortie de la pompe
DANGER : Risque de blessures, risque de dommages ! Les substances caustiques, légèrement inflammables et autres substances explosives (telles que l'essence, le petrole, le nitrogène dilué), les graisses, les huiles, l'eau salée et les eaux usées provenant des toilettes ainsi que l'eau boueuse qui présente une capacité de débit inférieure à l'eau, ne doivent pas être transportées avec cette pompe. La température du fluide fourni doit être comprise entre 5^ et 35^ .
Veuillez noter que notre équipement n'a pas ete concu pour des applications commerciales, marchandes ou industrielles. Notre garantie sera annulée si l'appareil est utilisé a des fins commerciales, marchandes, industrielles ou équivalentes. Ce produit a ete concu pour etre utilisé pendant une période de 6 ans (Durée de vie prevue).
Le respect de ces consignes permet d'atteindre la durée de vie.
2. CONSIGNES DE SÉCURITÉ
AVERTISSEMENT : Lizez tous les averissements de sécurité et toutes les instructions. Ne pas respecter les averissements et les instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez tous les averissements et toutes les instructions pour consultation ultérieure.
2.1 AVERTISSEMENTS DE SECURITE GENÉRAUX
Cet apparéil ne doit pas être utilisé par les enfants. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants. Les enfants ne doivent pas utiliser l' apparéil comme un jouet.
- Cet apparéil peut être utilisé par des personnes dont les capacities physiques, sensorielles ou mentalles sont réduites ou dont l'expérience ou les connaissances ne sont pas suffisantes, à condition qu'elles bénéficient d'une surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l' apparéil en toute sécurité et dans la mesure où elles en comprendtent bien les dangers potentiels.
- Toujours débrancher l'appareil de l'alimentation avant montage, démontage ou nettoyage.
- L'appareil ne doit pas être laxé à l'extérieur par temps de gel. L'appareil n'est pas protégé contre le gel.
- Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de service ou une personne aux qualifications similaires afin d'éviter tout danger.
- Le courant de la pompe doit être fourni par l'intermédiaire d'un interrupteur à protection contre les surcharges avec une réponse au courant résiduel de 30 mA ou moins.
-La pompe ne doit pas etre utiliser que quand une personne est dans I'eau. - Lapompeditétreinstalléconformémentauxréglementations nationales en vigueur dans chaque pays.
- Consultez un spécialiste pour obtenir davantage d'informations détaillées.
- Avant de procéder à l'installation, à des réglages, à des opérations d'entretien ou au rangement, débranchez le cable électrique de la prise secteur.
- N'exposez pas la fiche électrique à l'humidité.
- La réglementation de certaines régions restreint l'utilisation du produit dans certaines opérations. Contactez les autorités locales pour obtenir des conseils.
- Les réglementations locales peuvent restreindre l'âge de l'opérateur.
- Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou des risques causés à autreu ou aux biens d'autrui.
-
Débranchez la fiche de la source d'alimentation du produit avant d'effectuer un réglage, de changer un accessoire ou de le ranger. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel du produit.
-
Entretenez le produit. Vérifiez qu'aucune piece mobile n'est coincée ou mal alignée, qu'aucune piece n'est cassée et qu'aucun autre problème peut affecter le fonctionnement. S'il est endommaged, faites réparer le produit avant de le réutiliser.
- La reglementation de certaines régions restreint l'utilisation du produit dans certaines opérations.
- Contactez les autorités locales pour obtenir des conseils.
- Pendant l'utilisation du produit, portez toujours des chaussures adaptées et un pantalon long. N'utilise pas l'appareil pieds nus ou avec des sandales ouvertes. Évitez de porter des vêtements amples ou dotés de cordons ou de lacets; ils peuvent se coincer dans les pieces mobiles.
- Attachez les cheveux longs pour quils soient au-dessus du niveau des épaules afin d'empêcher tout emmèlement dans les pièces mobiles.
- Contrôlez le fonctionnement correct de l'interrupteur à protection contre les courants de fuite et du contact de terre de protection (mise à la terre) à intervalles réguliers
- Examinez le cordon électrique et la fiche secteur afin de vous assurer qu'ils ne sont pas endommages avant chaque'utilisation. Si le cordon d'alimentation est endommaged, veuillez proceder immédiatement à l'échange auprès d'un service client/agréé ou d'unElectricien qualifié.
- Toutes les prises électriques doivent être installées dans une zone protégée contre les inondations.
- N'utilisez pas le cordon d'alimentation pour porter/transporter l'appareil.
-
Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas serré.
-
Latension indiquée sur la plaque signalétique doit correspondre à la tension de la source électrique
- Branchez toujours le cable d'alimentation à une alimentation électrique 220-240 V 50 Hz reliée à la terre et protégée par un fusible de 10 A minimum.
- Si le produit est déjà(assemblé,veuillez vous assurer que toutes les vis sont bien serrées avant de l'utiliser. Si vous nevez assembler le produit,veuillez vous assurer lors de l'ouverture de I'emballage que tous les éléments nécessaires pour installer le produit ont ete fournis. Si le produit est endommagé ou presente des defaults,ne I'utilise pas et rapportez-le au magasin le plus proche.
- Une pollution du liquide peut se produit en raison d'une fuite de lubrifiant
2.2 SYMBOLES SUR LE PRODUIT
C E
Conforme aux normes européennes : Ce symbole signifie que cet apparéil est conforme à toutes les directives Européennes applicables et qu'un test de conformité avec ces directives a été effectué.
EAC
Symbole de la circulation des produits sur le marché des États membres de l'union douanière.
#
Symbole de conformité ukrainien
X
Les produits électriques ne doivent pas être jetés avec les produits menagers. Les produits électriques usages doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des conseils sur le recyclage.
图
Lisez et comprendez toutes les instructions avant d'utiliser le produit, respectez tous les avertissements et toutes les consignes de sécurité.
L Xx
Niveau de puissance acoustique garanti (testé conformément à la directive 2000/14/CE amendée par la directive 2005/88/CE).
IPXX
Indice de protection contre l'intrusion de liquides et de solides.
2.3 SYMBOLES DANS CE MANUEL
Danger électric : Le non-respect de cet avertissement peut provoquer des blessures physiques ou la mort.
Type et source de danger : Ce symbole indique que le non-respect de cet avertissement peut occasionner des dommages à l'appareil, à l'environnement ou à d'autres biens.
Remarque: Ce symbole indique des informations importantes pour mistréux comprendre le produit.
Lire le manuel : Ce symbole indique que vous doivent l'attendivement le manuel d'utilisation.
Veuillez consulter l'illustration correspondante à la fin du livre.
Ce produit est recyclable. S'il n'est plus utilisable, veuilles le déposer dans un centre de recyclage de déchets.
Débranche immédiatement la fiche de la prise secteur si le cable est endommagé ou coupé.
2.4 SÉCURITÉ DE LA ZONE DE TRAVAIL
- Maintenez les enfants et les passants à l'écart de la zone d'utilisation.
- La pompe n'est pas destinée à être utilisée dans une piscine, elle doit être installée et utilisée conformément aux principes d'installation NFC15-100. Consultez votre electricien professionnel pour obtenir des conseils supplémentaires.
2.5 SÉCURITE ÉLECTRIQUE
- AVERTISSEMENT! Ce produit cree un champ electromagnetique pendant son fonctionnement! Dans certaines circonstances, ce champ peut interférer avec des implants medicaux actifs ou passifs. Pour réduire le risque de blessure grave ou mortelle, nous recommendons aux personnes porteuses d'implants medicaux de consulter leur médecin ainsi que le fabricant de l'implant Médical avant d'utiliser ce produit!
2.6 SÉCURITÉ DES PERSONNES
ATTENTION Afin d'éviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).
-
Utilisez des équipements de protection individuelle en manipulant le produit. Des équipements de protection appropriés aux conditions, tels que des gants ou des protections oculaires, réduisent le risque de blessures.
-
Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux en manipulant le produit.
- Attachez les cheveux longs pour quils soient au-dessus du niveau des épaules afin d'empêcher tout emmèlement dans les pieces mobiles.
2.7 AVENTISSEMENTS DE SECURITE RELATIFS À LA POMPE DE SURFACE
ATTENTION! L'eau fournie avec cet apparéil n'est pas de l'eau potable!
- Ne versez pas de liquides corrosifs (produits chimiques, produits de nettoyage) ni de produits abrasifs.
N'exposez pas la pompe au gel.
N'utilisez pas la pompe sans eau. - Ne portez jamais la pompé par son cable et ne tirez jamais sur le cable pour la débrancher.
- Ne modifiez pas l'intérieur de la pompe.
- Pendant que la pompe fonctionne, ne touche pas la pompe ainsi que les objets en contact avec l'eau (par exemple objets dans l'eau, rampses, etc.).
- L'eau fournie avec cet apparéil n'est pas de l'eau potable
- Ne pomperez pas des graisses, des huiles et de l'eau salée.
- Ne pompez pas les eaux usées provenant des installations sanitaires et l'eau limoneuse représentant une capacité d'écoulement inférieure à l'eau claire.
- Ne pomperez pas d'eau à une température supérieure à 35^ .
Il n'existe aucun risque résiduel supplémentaire associé à l'utilisation, à l'entretien et au transport de ce produit.
3. DONNÉES TECHNIQUES
| Modèle de pompé de surface | 1100 JET INAUTO-4 |
| Puisance nominale | 1100 W |
| Tension électrique/Fréquence électrique | 220 V-240 V / 50 Hz |
| Courant maximum (démarrage) | 17.6 A |
| Courant de fonctionnement | 5.5 A |
| Paramètres du condensateur (capacité/ tension maximum) | 16 μF/450 V |
| Classe d'iso1ation | F |
| Fréquence de rotation du moteur | 2964 tr/min |
| Hauteur d'aspiration maximale | 8 m |
| Poids brut de la pompe | 13.4 kg |
| Poids net de la pompe | 11.1 kg |
| DéBIT MAXIMAL | 4000 l/h |
| Pression de refoulement maximum | 4.6 bars |
| Hauteur de refoulement maximale | 46m |
| Température max. de l'eau | 35 °C |
| Raccord du tube | Ø1" 25 mm |
| Classe IP | IPX4 |
| Niveau de puissance acoustique garantiet | 82 dB (A) |
4.MONTAGE
AVERTISSEMENT! Le produit doit être complètement assemblé avant de le faire fonctionner! N'utilise pas un produit partiellement assemblé ou assemblé avec des pieces endommagées! Suivez les consignes de montage étape par étape et utilisez les images fournies comme guide visuel pour monter facilement le produit!

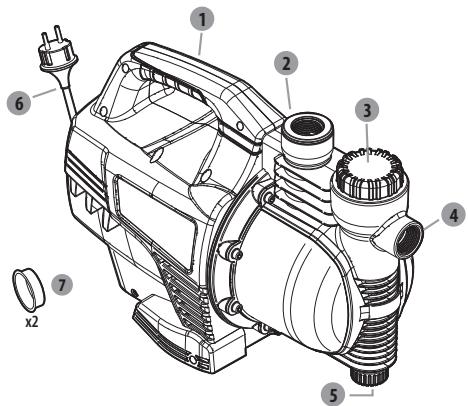

4.1 DÉBALLAGE
- Poignée
- Raccord de refoulement (sortie)
- filtré
- Connecteur d'aspiration (entree)
- Bouchon de vidange
- cordon d'alimentation
-
Capuchons des raccords
-
N'utilisez aucun outil tranchant (cutter, couteau, ...) lors du déballage, vous pourriez endommager le produit.
- Lors du déballage, prenez la pompé avec la poignée de transport (1)
- N'utilisez pas le cordon d'alimentation pour soulever, porter ou transporter l'appareil.
- Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas serré.
4.2 INSTALLATION
Placez la pompe sur une surface plane et horizontale.
DANGER! Risque de blessure due à une décharge électrique. Avertissement! Ne procédez pas au branchement tant que l'installation n'est pas complètement effectué!
ATTENTION! Portez toujours des lunettes de sécurité et des gants pendant l'installation.
Tuyau d'aspiration illustration 2.2
Assembliez les différents éléments ensemble conformément à l'illustration. Si une vis est nécessaire, serrez-la avec un outil approprié.
- Comme principe de base, nous vous recommendons d'utiliser :
- Un ensemble de tuyau d'aspiration avec un tuyau d'aspiration et un clapet anti-retour avec un filtre (afin d'éviter les longues durées d'amorçage).
-
Si vous ne pouvez pas Obtir un ensemble de tuyau d'aspiration, veuillez acheter :
-
un tuyau d'aspiration de 25 mm (1")
- un clapet anti-retour avec un cadre
- 2 colliers de serrage 2 adaptateurs standard (un pour le tuyau d'aspiration, un pour la canalisation de refoulement) et assemblez l'ensemble de tuyau d'aspiration vous-même avec un adaptateur standard et un collier de serrage.
4.3 PREMIÈRE UTILISATION
AVERTISSEMENT! Lisez la section « CONSIGNES DE SECURITE » au début de ce manuel, y compris tout le texte des sous-rubriques, avant d'utiliser ce produit.
Faites particulièrement attention lors de l'utilisation de l'appareil pour la première fois : concentrez et dédiez toute votre attention à cette première utilisation.
Installation de votre pompe illustration 2.1
- Placez la pompe sur une surface plane et ferme pour garantir un fonctionnement sûr.
- Enlevez les capuchons des raccords et rangez-les.
Raccordement du tuyau d'aspiration illustration 2.2 a f3.2
- Vissez les raccords standard sur le raccord d'aspiration.
- Assembliez le tuyau d'aspiration avec un collier de serrage et un raccord standard. Assurez-vous que l'assemblage est assez serré car une fuite du tuyau d'aspiration fera prélever de l'air au lieu de l'eau.
Risque de dommages sur la pompe! Les adaptateurs de tuyau sur les raccords d'aspiration et de refoulement doivent uniquement etre serrés à la main pour éviter d'endommager les raccords. Si de I'eau fuit au niveau du raccord, étanchéifiez le joint avec du ruban Teflon (non inclus).
- Positionnez le tuyau d'aspiration de sorte qu'il remonte du point de prélevement d'eau jusqu'à la pompe. Évitez de positionner le tuyau d'aspiration plus haut que la pompe, car cela retarderait l'évacuation des bulles d'air et générait le processus d'amorçage.
- L'extrémité du clapet anti-retour doit être assez BASSE dans l'eau pour s'assurer que la pompe ne fonctionne pas à sec si le niveau de l'eau baisse.
- Une fuite du tuyau d'aspiration fera prélever de l'air au lieu de l'eau. Veuillez vous assurer que le collier de serrage est correctement serré.
- Si la hauteur d'aspiration dépasse 3 m, nous conseillons d'immobiliser le tuyau d'aspiration (par exemple en l'attachant à un poteau en bois). Cela permet de libérer la pompe du poids du tuyau d'aspiration.
- Installlez les canalisations d'aspiration et de refoulement de sorte quelles ne fassent subir aucune contrainte mécanique à la pompe.
Amorçage de la pompe illustration 3.1 a f4.2
Dévissez d'abord le bouchon de remplissage pour expulser l'air de la pompe pendant le remplissage. Remplissez la pompe avec de l'eau claire via le raccord de refoulement. Remplissez la pompe lentement pour que l'air qu'elle contient soit complètement expulsé. Remplissez jusqu'au trop-plein et remetteze le bouchon de vidange. Vu qu'il ne s'agit pas d'une pompe auto-amorcante, le tuyau d'aspiration devra également être rempli. Pour gagner du temps lors du remplissage, vous pouvez détacher le tuyau d'aspiration installé et le remplir directement (en immergeant le tuyau d'aspiration dans l'eau, par exemple) avant de raccorder la pompe.
En fonction de la hauteur d'aspiration et de la quantité d'air dans le tuyau d'aspiration, l'amorçage peut prendre entre 1 minute et 5 minutes. Si la durée est supérieure, replissez à nouveau la pompé avec de l'eau.
Illustration (4.2)
Retirez toujours la fiche de la prise électrique avant de procesder au remplissage!
Raccordement du tuyau de refoulement illustration (3.5)
Pour l'automatisation et l'installation du tuyau de refoulement, veuillez consulter l'illustration
Un tuyau de 25mm de diamètre est recommendé pour deGXIleurs résultats.
4.4 FONCTIONNEMENT
Démarrage de la pompe
Assurez-vous que la pompe est correctement installée et amortisée, consultez le chapitre "Première utilisation" ci-dessus.
Raccordez le cable d'alimentation à une alimentation électrique 220-240 V 50 Hz reliée à la terre et protégée par un fusible de 10 A minimum. Appuyez sur l'interrupteur RÉINITIALISATION.
Avertissements de sécurité relatifs au fonctionnement
- Utilisez le produit à des heures raisonnables : pas trop tout le matin ni trop tard le soit pour ne pas déranger d'autres personnes.
- Ne modifies pas le produit de chaque manière que ce soit et n'utilise pas de pieces ou d'accessoires non recommends par le fabricant.
Si le produit est tombé, a subi un choc important ou commence à vibrer anormalement, arrêtez immédiatement le produit et vérifie la présence de dommages ou identifiez la cause des vibrations. Les dommages doivent être correctement réparés ou faire l'objet d'un remplacement par un centre de service agréé.
Fonctionnement de la pompe
- Afin d'empêcher le fonctionnement à vide et la surchauffe de l'appareil, assurez-vous toujours que le tuyau d'aspiration est immergésous l'eau.
- Le moteur est protégé contre les surchauffes par un thermostat intégré. En cas de surchauffe, le thermostat èteint automatiquement la pompe. La pompe redémarre automatiquement après avoir refroidi.
Arrêt de la pompe
. Afin de réduire les risques de blessures, arrêtez toujours l'appareil :
- avant de nettoyer ou de retarder une obstruction
- avant d'installer ou de retarder des accessoires
- avant de contrôle, d'entretenir ou de travailler sur le produit
- si l'appareil commence à vigorer anormalement (inspectez-le immédiatement).
4.5 FONCTIONS SPECIFIQUES
Dispositif de contrôle de la pression illustration 4.
L'unité de contrôle de la pression allume automatiquement la pompe lorsque de l'eau est nécessaire. Lorsque l'alimentation en eau est interrompue, la pompe s'esti nveau.
- Mise sous tension : S'il est éclairé, l'unité de contrôle de la pression a été mise sous tension et est prete à fonctionner. La pompé ne fonctionne pas.
- Panne: S'il est éclairé, le contrôle de la pression a détesté un début. Dans ce cas, veuillez consulter le chapitre « Dépannage »
- Pompe activée : S'il est éclairé, la pompe fonctionne. Une canalisation du liquide refoulé est ouverte.
- Redemarrage : Pour redemarrer la pompe après avoir résolu une panne, réinitialisez l'unité de contrôle de la pression en appuyant sur ce bouton.
Filtre intégré
La pompe est équipée d'un système de filtrage intégré (380) . Il est important de vérifier régulièrement que le filtré n'est pas sale ou obstrué (consultez le chapitre « nettoyage »). Veuillez noter que cette pompe n'est pas conscience pour être utilisée avec des eaux usées.
5.TRANSPORT
5.1 TRANSPORT DE L'APPAREIL
ATTENTION Afin d'éviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).
Soulevez et portez toujours la pompe avec la poignée de transport. Protégez le produit contre les chocs importants ou les vibrations fortes pouvant se produit pendant son transport dans un vehicule. Si vous voulez transporter l'appareil sur un vehicule, fixez-le pour l'empêcher de glisser ou de vibrer. Immobilisez le produit pour l'empêcher de glisser ou de tomber.
6. HIVERNAGE
Illustration 6.1 a 6.3
Éteignez et videz la pompe.
Suivez toutes les instructions indiquées dans le chapitre relatif au rangement ci-dessous.
7. RANGEMENT
7.1 RANGEMENT DE L'APPAREIL
Les instructions mentionnées dans la section relative à l'entretien doivent être suivies avant de procéder au rangement.
Illustration 6.1 a 6.3
- Vidangez complètement la pompe, laissez-la sécher et remettez les deux bouchons des raccords.
- Nettoyez le produit, les filtres et les accessoires
- Rangez l'appareil et ses accessoires dans un lieu à l'abri du gel.
- L'appareil doit toujours être rangé dans un lieu propre, sec, ventilé et hors de portée des enfants. Idealement, la température de la pièce dans laquelle l'appareil est rangé doit être comprise entre 4 et 24^ .
- Nous vous conseillons de ranger l'appareil en position verticale, dans son emballage d'origine.
8. ENTRETIEN
DANGER! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Éteignez le produit avant de le régler, de l'inspector, de le nettoyer ou de le ranger.
8.1 NETTOYAGE
Remarque : Veuillez visser et dévisser le filtré à l'aide de l'outil fourni avec votre pompe.
Nettoyage du filtre Illustration 5.1 a 5.5
- Debranche la pompe
- Laissez la pression baisser
- Utilisez l'outil pour devisser le bouchon du filtré
- Retirez le filtré et nettoyez-le délicatement avec de l'eau
Nettoyage du clapet anti-retour Illustration (5.6) à (5.7)
- Debranche la pompe
- Devisser le tuyau d'aspiration et la valve
- Nettoyez la valve comme indiqué dans l'illustration
8.2 ENTRETIEN
Programme d'entretien
Nous conseillons de nettoyer le filtr et le clapet anti-retour une fois par mois.
- Faites réparer votre produit par un réparateur qualifié qui n'utilise que des pieces de rechange identiques. Cela permet de préserver la sécurité du produit.
- Faites réviser l'outil par un professionneliel qualifié et faites-le réparer si nécessaire avant de le réutiliser.

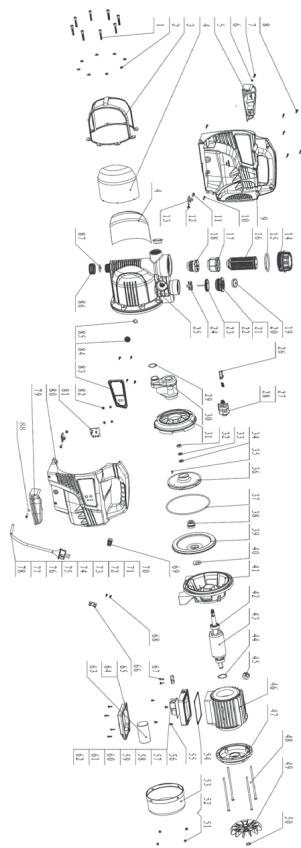

8.3 VUE ECLATEE
| N° | NUMÉRO DE PIECE | DESCRIPTION | NUMÉRO |
| 1 | 10001406 | vis | 8 |
| 2 | 10015585 | rondelle | 8 |
| 3 | 40036038 | couvercle du boîtier de la pompe | 1 |
| 4 | 10024645 | plaque en acier inoxydable | 2 |
| 5 | 40036046 | pied | 1 |
| 6 | 10007004 | rondelle | 2 |
| 7 | 10012691 | vis | 2 |
| 8 | 10009335 | vis | 7 |
| 9 | 40036033 | coque | 1 |
| 10 | 10011101 | vis | 1 |
| 11 | 10012766 | vis | 2 |
| 12 | 10005199 | écrou hexagonal | 2 |
| N° | NUMÉRO DE PIECE | DESCRIPTION | NUMéro |
| 13 | 10024642 | pied | 2 |
| 14 | 40014796 | couvercle de pompe | 1 |
| 15 | 10009314 | joint torique | 1 |
| 16 | 40025471 | filtre | 1 |
| 17 | 40023236 | couvercle du filtre | 1 |
| 18 | 40032768 | clapet anti-retour | 1 |
| 19 | 40005372 | anti-poussière | 2 |
| 20 | 40023211 | connecteur adaptateur | 1 |
| 21 | 10023219 | joint torque | 1 |
| 22 | 40032639 | bague de compression | 1 |
| 23 | 10017229 | arbre de turbine | 1 |
| 24 | 40032640 | turbine | 1 |
| 25 | 40036031 | boîtier de la pompe | 1 |
| 26 | 10017232 | capteur à effet hall | 1 |
| 27 | 10009565 | joint torque | 1 |
| 28 | 40023214 | capteur de pression | 1 |
| 29 | 10000508 | joint torque | 1 |
| 30 | 40011324 | injecteur | 1 |
| 31 | 40023705 | diffuseur | 1 |
| 32 | 10000300 | écrou hexagonal | 1 |
| 33 | 10001209 | rondelle à ressort | 1 |
| 34 | 10001429 | rondelle | 1 |
| 35 | 10001464 | clavette d'arbre | 1 |
| 36 | 40008384 | turbine | 1 |
| 37 | 10000494 | joint torique | 1 |
| 38 | 10001279 | joint mécanique | 1 |
| 39 | 10004088 | couvercle du support | 1 |
| 40 | 10000961 | presse-étoupe étanche | 1 |
| 41 | 40008939 | support de la pompe | 1 |
| 42 | 10001169 | roulement à billes à gorge profonde | 2 |
| 43 | 40015536 | rotor | 1 |
| 44 | 10004846 | ressort ondulé | 1 |
| 45 | 10001013 | serre-câble | 1 |
| 46 | 40014751 | stator | 1 |
| 47 | 40012131 | couvercle d'extrémité | 1 |
| 48 | 10001379 | boulon de liaison hexagonal | 4 |
| 49 | 40012123 | ventilateur | 1 |
| 50 | 10009307 | circlip pour arbre | 1 |
| 51 | 10001500 | écrou hexagonal | 4 |
| 52 | 10001457 | rondelle | 4 |
| 53 | 40014548 | capot du ventilateur | 1 |
| 54 | 10026026 | tampon d'étanchéité du boîtier à couvercle | 1 |
| 55 | 10001502 | vis | 4 |
| 56 | 10025316 | carte de circuit | 1 |
| 57 | 10002428 | canalisation de sortie | 1 |
| 58 | 10002426 | canalisation de sortie | 1 |
| 59 | 10002425 | canalisation de sortie | 1 |
| 60 | 10017517 | borne | 4 |
| 61 | 10001134 | ressort hélicoïdal | 3 |
| 62 | 10002560 | gaine incurvée | 3 |
| 63 | 10022641 | condensateur | 1 |
| 64 | 40036036 | couvercle du boîtier de raccordement | 1 |
| 65 | 10024890 | bague d'étanchéité | 1 |
| 66 | 10004878 | clip de cable | 2 |
| 67 | 10010269 | vis | 2 |
| 68 | 10001538 | vis | 12 |
| 69 | 10001032 | gaine de cable | 1 |
| 70 | 10001707 | câble | 1 |
| 71 | 10001583 | rondelle de blocage en dents de scie extérieure | 1 |
| 72 | 10001212 | rondelle à ressort | 1 |
| 73 | 10025310 | câblage | 1 |
| 74 | 10001501 | vis | 1 |
| 75 | 10001893 | canalisation double couleur jaune et verte | 1 |
| 76 | 10006161 | câblage | 1 |
| 77 | 10002523 | manchon isolant | 1 |
| 78 | 10002538 | tube thermoretractable | 1 |
| 79 | 40036045 | pied | 1 |
| 80 | 40037155 | coque | 1 |
| 81 | 10025340 | ensemble lampe led | 1 |
| 82 | 10025382 | vis | 4 |
| 83 | 40036034 | boîtier d'écran | 1 |
| 84 | 10006340 | bouchon d'injection d'eau | 1 |
| 85 | 10000469 | joint torique | 1 |
| 86 | 40013241 | écrou | 1 |
| 87 | 10009322 | joint torique | 1 |
| 88 | 10001437 | rondelle | 2 |
| 89 | 40011308 | clé | 1 |
8.4 DÉPANNAGE
DANGER! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Avertissement! Avant de proceder à un dépannage, éteignez le produit et maintenez les autres personnes à l'écart.
| Problèmes | Causes possibles | Solutions | Qualification requise |
| La pompe ne peut pas démarrer | Aucun courant électrique n'est créé | Assurez-vous que le courant électrique est activé | - |
| La pompe est en mode panne | Éteignez la pompe et débranchez-la du réseau électrique. Rebranchez et redémarrez la pompe | ||
| Arbre de la pompe bloqué. | Avec un tournevis, dévissez légèrement la vis du ventilateur du moteur. | ||
| La pompe n'aspire pas l'eau | Le tuyau d'aspiration n'est pas dans l'eau | Immergez le tuyau d'aspiration dans l'eau | - |
| La tête de la pompe n'est pas replmie d'eau | Remplissez-la avec de l'eau ( comme expliqué dans le chapitre " Amorcage de la pompe " ) | ||
| Air dans le tuyau d'aspiration | Assurez-vous que le tuyau de replissage est bien étanché | ||
| Clapet anti-retour sale ou qui fuit | Nettoyez ou replacez le clapet anti-retour | ||
| Filtre sale ou obstrué | Nettoyez le filtré | ||
| Dépassement de la hauteur d'aspiration maximale | Vérifiez la hauteur d'aspiration. | ||
| Débit inadéquat | Hauteur d'aspiration trop évée | Vérifiez la hauteur d'aspiration. | - |
| Le kit d'aspiration est sale | Nettoyez le kit d'aspiration | ||
| Le pré-filtre est sale | Nettoyez le filtré | ||
| Le niveau d'eau baisse rapidement | Immergez le clapet d'aspiration plus profundément et vérifie que la canalisation d'aspiration est entièrement hermétique. | ||
| Le diamètre du tuyau et/ou la longueur du tuyau ne sont pas adaptés à l'installation | Utilisez un tuyau au diamètre supérieur ou à la longueur inférieure | ||
| La tête de refoulement est trop haute ou trop d'appareils sont raccordés | Ajustez la tête de refoulement et les apparciels raccordés en fonction de la capacité de la pompe (veuillez consulter la fiche de données techniques) | ||
| La pompe s'accêté pendant le fonctionnement (Le thermostat a étéint la pompe). | Un corps solide bloque la turbine | Raccordez la canalisation de refoulement à la canalisation d'eau, débranchez le tuyau d'aspiration, ouvre la canalisation d'eau. Mettez la pompe en marche plusieurs fois pendant environ 2 secondes. | - |
| L'eau est trop chaude. | Vérifiez que la température de l'eau ne dépasse pas 35 °C. | ||
| La pompe fonctionne à vide | Imergez le tuyau d'aspiration dans l'eau |
8.5 CIRCONSTANCES NÉFASTES
| Problèmes | Action |
| Puisance absorbée trop élevé | Cessez l'utilisation et contactez un centre de service agréé. |
| Performances réduites | Contactez un centre de service agréé |
| Fuite du boîtier du moteur | Cessez l'utilisation et contactez un centre de service agréé. |
9. FIN DU CYCLE DE VIE
Les produits électriques ne doivent pas être jetés avec les produits menagers. Les produits électriques usages doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des consels sur le recyclage.
10. GARANTIE
10.1 NOTRE GARANTIE
Les produits STERWINS sont conçus selon les normes de qualité les plus élevées pour les produits destinés au marché grand public. Cette garantie après-vente couvre une période de 3 ans à compter de la date d'achat du produit. Cette garantie couvre tous les défauts de pieces et main-d'oeuvre: pieces et éléments manquants ainsi que dommages survenant dans des conditions normales d'utilisation. Les réparations et les changements de pieces n'entrainment pas d'extension de la période de garantie initiale. Vous devez être en mesure de fournir une preuve d'achat de ce produit et la date de l'achat. La couverture de la garantie est limitée à la valeur du produit.
10.2 EXCLUSIONS DE GARANTIE
Cette garantie ne couvreet pas les problèmes ou les incidents resultant d'un usage incorrect du produit. Les éléments suivants ne sont pas couverts par la garantie :
- Le produit a été utilisé incorrectement ; ou
- Dommages survenant pendant le transport ou l'installation de ce produit ; ou
- Réparations et/ou changements de pieces effectuels par un tiers ; ou
- Dommages résultat d'une non-conformité avec les instructions de sécurité et d'utilisation ; ou
- Le produit a été démontré ou ouvert ; ou
- Le produit a été utilisé à des fins professionnelles ; ou
- Le produit a été exposé à une température en dehors de la plage spécifique dans le chapitre "Rangement"
Le produit doit être utilisé dans des conditions normales d'utilisation et à des fins non professionnelles. Par conséquent, sont exclus de cette garantie les produits utilisés par les entreprises de jardinage, les administrations locales, ainsi que les entreprises proposant des services de location payante ou de précutet难得 équipements.
En cas de problème ou de défaut, vous doivent toujours en premier lieu consulter votre distributeur Sterwins. Dans la plupart des cas, le distributeur Sterwins pourrait résoudre le problème ou corriger le défaut. Conservez votre facture ou votre reçu, ces documents seront demandés pour le traitement d'eventuelles réclamations.
Wylaczy o proznić pompé.
This declaration of conformity is issued under the sole responsibility of the manufacturer[La presente déclaration de conformité est établit sous la seule responsabilité du fabricant]la presente déclaration de conformité se exipez bajo la exclusiva responsabilité del fabricante][Esta déclaration de conformité é emitée su al exclusive responsabilité do fabricier.]
Object of the declaration|Objet de la déclaration|Objeto de la déclaración|Objeto da declaresção|
Product Type - Description|Type de produit - Description|Tipo de produits |Tipo de produits |
Product Reference|Référence produit|Référence del produit|Référence de produits;}
Product Brand|Marque Produkt|Produkto de marca|Marca do produits
Serial number coding or batch number [Codification du nombre de série ou de lot] [Codification del nombre de série [Codicacao du nombre de série]
The object of the declaration described above is in conformity with the relevant Union harmonization legislation][Object de la déclaration décidé ci-dessus est conforme à la législation d'harmonisation de l'union applicable[El object de la déclaration descrit anteroinde restant conformée à la législation de armonération pertinente de la Unión[object da déclaration acima descritte est en conformidae avec la législation de harmonização da União aplicácev.]
2006_42_EC_MACHINE machinery[Machines]maquines[maquines]
2014_30_EU_EMC Electromagnetic compatiblity|compatibilité electromagnétique|compatibiliad electromagnética |compatilidade electromagnética |
2011_65_EU_RoHS Restriction of hazardous substances in electrical products|Restriction des substances dangereuses dans les produits électriques|Restriccion de sustancias peligroses en equipos
eléctricos.|Restrição de substancias perigosas en equipuestos elétricos|
2000.14_EC_NOISE noise emission|emissions sonores|emisiones sonoras |emissoes sonoras
Complied, signed by and on behalf of Compli, signé par et au nom de Complido, firmo r y en nombre de Complido, assindo por e renome de.
Place and date of issue[Date et lieu d'établissement] [Lugar yecha de expelled|Local e data de émission]
SURFACE PUMP AUTO 1100W
References to the relevant harmonised standards used or references to the specifications in relation to which conformity is declared/Reférences des normes harmonisées pertinentes appliquées ou des specifications par rapport auxquelles la conformité est déclarée/Reférences à las normas armonzadas pertinentes utilisées, ou referenceauxquelles les espécaces de conformité à la conformadé/Reférences as nosmas harmonizadas pertinentes utilisées ou réferenciasas espécaces pour评为 quas la conformadé s'établit.
EN60335-1:2012+A11+A13+A1+A14+A2+A15
EN IEC 60335-2-41:2021+A11
EN 62233:2008
AFPS GS 2019:01 PAK
EN ISO 12100:2010
EK1 527-12 Rev.2
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN JEC 61000-3-2:2019+A1
EN 61000-3-3:2013+A1
ROHS 1.0 2011/65/EU
ROHS 2.0 2015/863/EU
EN IEC 63000:2018
IEC 62321-3-1:2013
IEC 62321-4:2013+AMD1:2017
IEC 62321-5:2013
IEC 62321-7-1:2015
IEC 62321-7-2:2017
EN ISO 17075-1:2017
IEC 62321-6:2015
IEC 62321-8:2017
ISO 3744:2010
