製品タイプ	壁/天井埋め込みスピーカー
ブランド	Magnat
モデル	Signature IWT 162
カテゴリー	パッシブスピーカー
寸法 (幅 x 高さ)	220 x 320 mm
取り付け穴寸法 (幅 x 高さ)	187 x 287 mm
埋め込み深さ	102 mm
重量	2.15 kg
インピーダンス	4 Ω
定格出力（RMS/ピーク）	110 / 180 W
周波数帯域	32 - 28,000 Hz
能率（1W/1m）	91 dB
クロスオーバー周波数	3,100 Hz
推奨アンプ出力	20 - 180 W
保護グリル	取り外し可能、マグネット固定
接続端子	プッシュ式端子
高音調整	スイッチ -3dB / 0dB / +3dB
推奨用途	壁または天井埋め込み、縦/横配置、ホームシアター
お手入れ	柔らかい乾いた布で拭いてください。化学薬品は使用しないでください。
安全上の注意	接続前にアンプの電源を切ってください。歪みを避けてください。
保証	5年間（条件あり、取扱説明書参照）
対応板材厚	10 - 30 mm

よくある質問 - Signature IWT 162 MAGNAT

Magnat Signature IWT 162のスピーカーの取り付け方法は？

マグネット保護グリルを取り外します。スピーカーを穴（187x287 mm）に置きます。ネジを締めると端子が自動的に固定されます（B位置）。支持体の厚さは10～30 mmにしてください。

接続にはどのようなケーブルを使用すればよいですか？

良質なスピーカーケーブルを使用してください。長さが3m未満の場合は断面積1mm²以上、3m以上の場合は1.5mm²以上にしてください。10～15mm被覆を剥き、プッシュ式端子に差し込みます。極性を守ってください（黒端子はマイナス、赤はプラス）。

高音レベルの調整方法は？

前面のスイッチを使用します。反射の多い部屋（タイル、ガラス）では-3dB、標準的な部屋（カーペット、カーテン）では0dB、吸音の多い部屋（厚い絨毯、重いカーテン）では+3dBに設定します。

スピーカーのインピーダンスは？

インピーダンスは4Ωです。アンプがこのインピーダンスに対応していることを確認してください。

推奨アンプ出力は？

推奨アンプ出力は1チャンネルあたり20～180Wです。スピーカーの定格出力は110W RMS、ピークは180Wです。

スピーカーの損傷を防ぐには？

歪みを避けてください：パチパチ音が聞こえたらすぐに音量を下げてください。低出力アンプは高出力アンプよりも危険な場合があります。トーンコントロールはフラットに保ってください。

このスピーカーを天井に取り付けられますか？

はい、壁と天井の両方に取り付け可能です。埋め込み深さは102mmです。天井の厚さが適切（10～30mm）であることを確認してください。

故障した場合はどうすればよいですか？

販売店にご連絡ください。5年保証は製造上の欠陥をカバーします。購入領収書と保証書を保管してください。ご自身で機器を開けないでください。

保護グリルのお手入れ方法は？

柔らかい乾いた布でグリルを拭いてください。化学薬品や研磨剤は使用しないでください。グリルはマグネットで固定されているので、優しく取り外してください。

ツイーターは可動式ですか？

いいえ、Signature IWT 162モデルではツイーターは可動式ではありません。15°可動式ツイーターを搭載しているのはICT 62（天井）モデルのみです。

使用説明書 Signature IWT 162 MAGNAT

THE SOUND YOU CAN'T HEAR...

分频点: 3100 Hz 2900 Hz

频率范围: 32 – 28 000 Hz 30 – 28 000 Hz

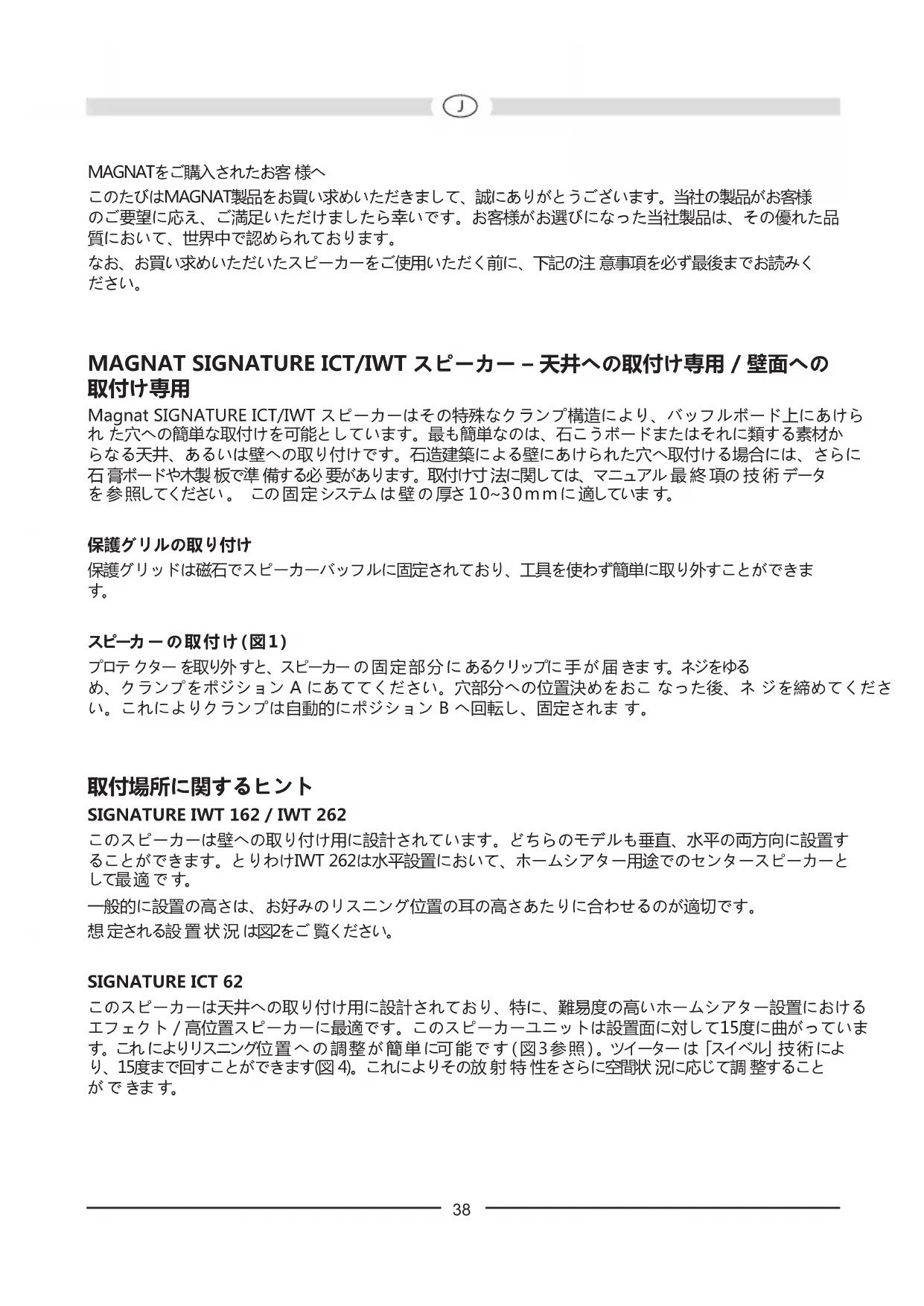

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品質において、世界中で認められております。

なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。

MAGNAT SIGNATURE ICT/IWT スピーカー - 天井への取付け専用 / 壁面への取付け専用

Magnat SIGNATURE ICT/IWT スピーカーはその特殊なクランプ構造により、バッフルボード上にあけられた穴への簡単な取付けを可能としています。最も簡単なのは、石こうボードまたはそれに類する素材からなる天井、あるいは壁への取り付けです。石造建築による壁にあけられた穴へ取付ける場合には、さらに石膏ボードや木製板で準備する必要があります。取付け寸法に関しては、マニュアル最終項の技術データを参照してください。この固定システムは壁の厚さ10\~30mmに適しています。

保護グリルの取り付け

保護グリッドは磁石でスピーカーバッフルに固定されており、工具を使わず簡単に取り外すことができます。

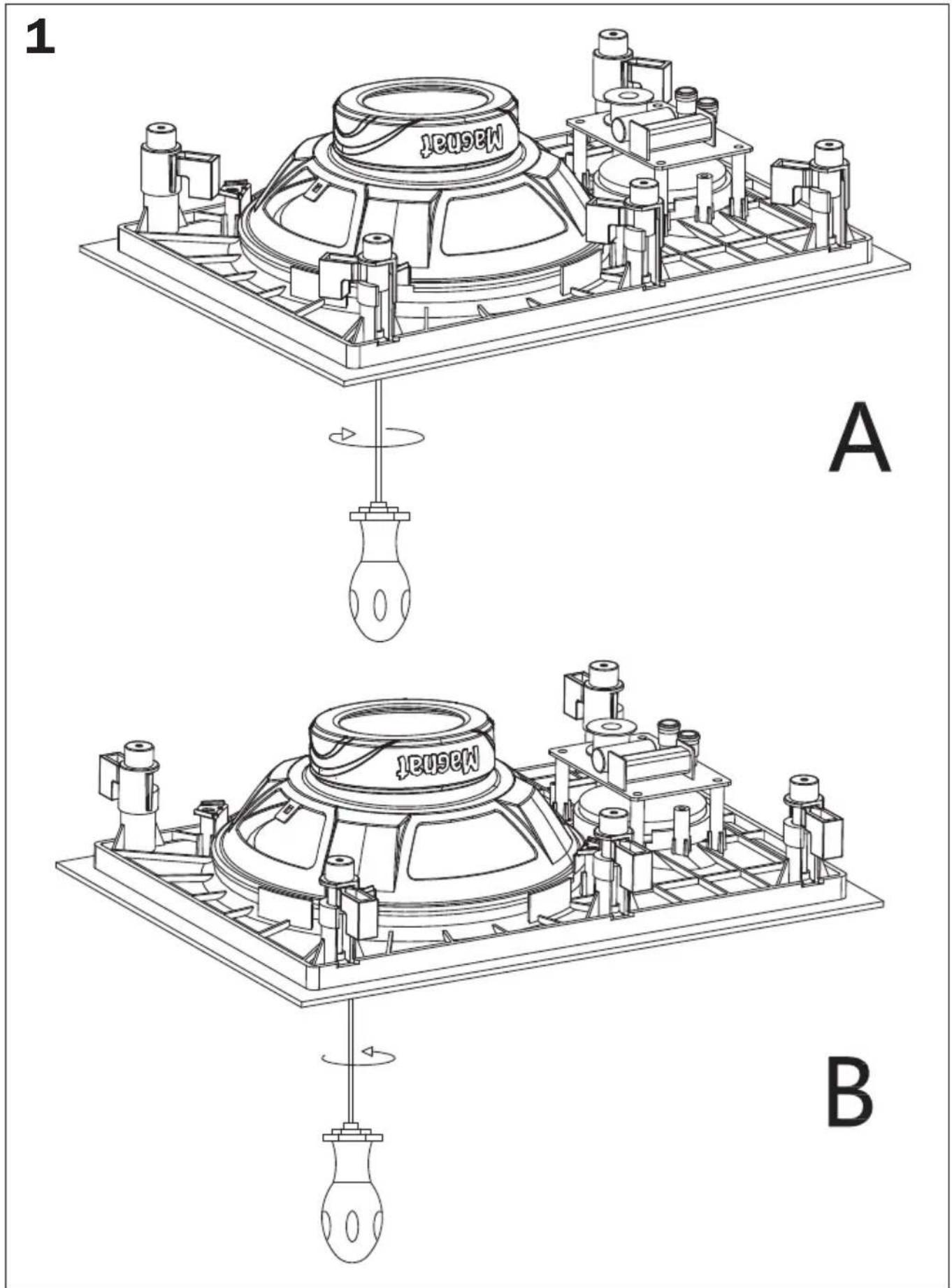

スピーカーの取付け(図1)

プロテクターを取り外すと、スピーカーの固定部分にあるクリップに手が届きます。ネジをゆる め、クランプをポジション A にあててください。穴部分への位置決めをおこなった後、ネジを締めてください。これによりクランプは自動的にポジション B へ回転し、固定されます。

取付場所に関するヒント

SIGNATURE IWT 162 / IWT 262

このスピーカーは壁への取り付け用に設計されています。どちらのモデルも垂直、水平の両方向に設置することができます。とりわけIWT 262は水平設置において、ホームシアター用途でのセンタースピーカーとして最適です。

一般的に設置の高さは、お好みのリスニング位置の耳の高さあたりに合わせるのが適切です。

想定される設置状況は図2をご覧ください。

SIGNATURE ICT 62

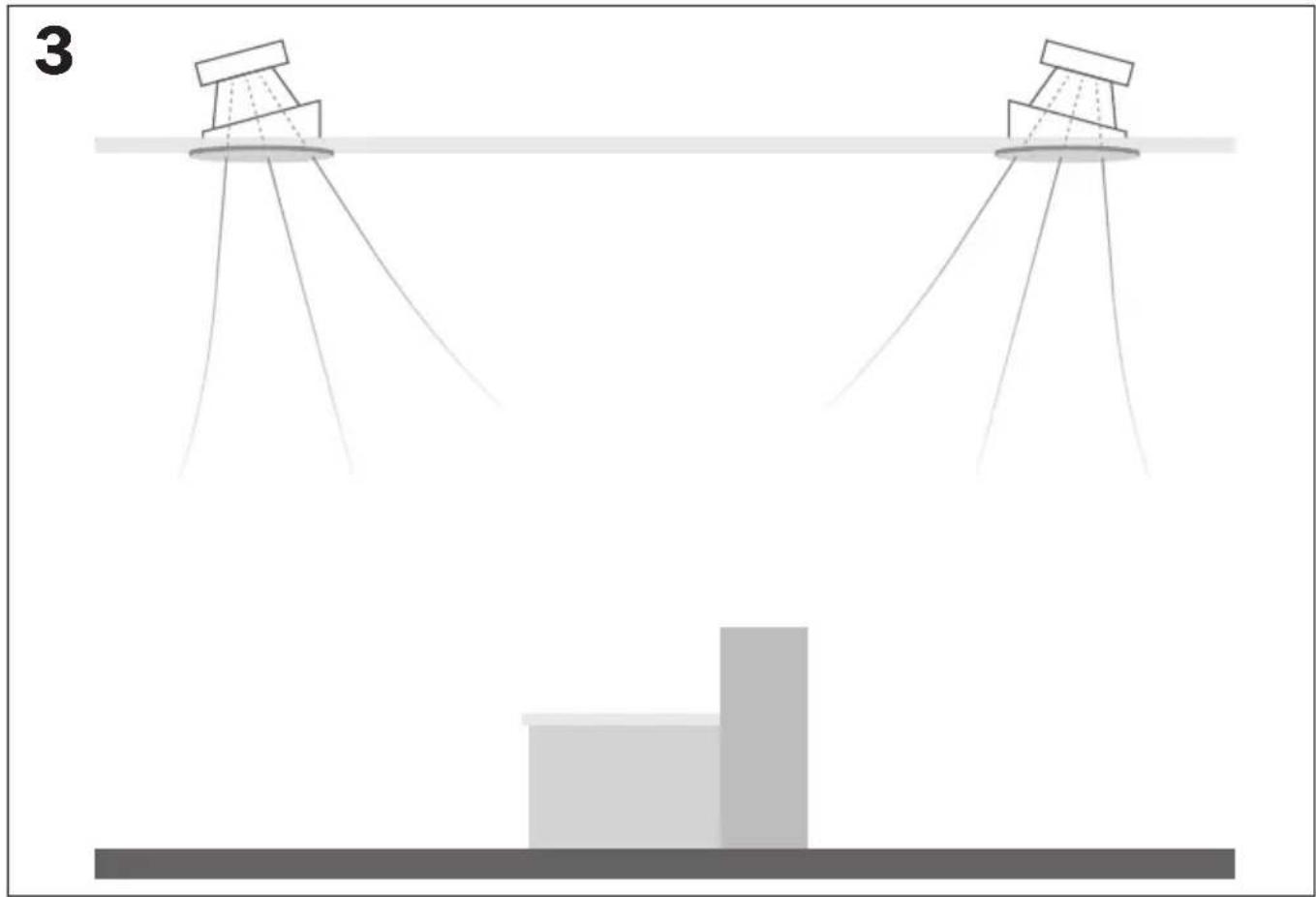

このスピーカーは天井への取り付け用に設計されており、特に、難易度の高いホームシアター設置におけるエフェクト／高位置スピーカーに最適です。このスピーカーユニットは設置面に対して15度に曲がっています。これによりリスニング位置への調整が簡単に可能です(図3参照)。ツイーターは「スイベル」技術により、15度まで回すことができます(図4)。これによりその放射特性をさらに空間状況に応じて調整することができます。

MAGNATスピーカーの接続に関する一般的なご注意

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低

1 mm²、それ以上の場合は直径が最低1.5 mm²のコードを用いることをお勧めします。

アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。

ここで、コードの先端を約10～15mm絶縁し、先端をよじってください。スピーカーコネクターはクランプ構造となっています(図5)。クランプのヘッド部分を押し、むきだしとなっているメッキ先端を側面の穴へ差し込んでください。クランプのヘッド部分から手を放すとケーブルが固定され、確実な端子接続がおこなわれます。

コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（-）は、アンプの（-）端子と、それからスピーカーの赤い端子（+）は、アンプの（+）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。

コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうかどう

Sか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。

ツイーターレベル調整 (図 6)

クロスオーバーが、フロントの高品質スイッチにより、スピーカーシステムのカスタマイズ音響調整を可能にします。

それぞれのお好みに応じた適切なサウンド調整をおこなってください。様々な再生空間のための基本的設定として、以下のスイッチポジションをお勧めします：

再生空間	例	スイッチポジション
防音設備のあまり整っていない設備	硬い反射面、タイル、大きなガラス面、家具のあまりかれていない室内	置3dB
通常の防音設備が整っている設備	絨毯床、ガラス面の前にカーテンがある、革製家具、通常の量の家具が設置されている室内	0dB
防音設備がよく整っている設備	絨毯床、クッション家具、厚めのカーテン、たくさんの家具が設置されている室内	+3dB

ステレオアンプへの接続

図7では、ステレオアンプへのスピーカー接続方法を図示しています。

修理を必要としないためのアドバイス

MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている

時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコント

ロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。

ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。

しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。

したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そし

て、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。

一般には...

アンプ、チューナー、およびCD/DVDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低

い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。

技術仕様

SIGNATURE ICT 62

負荷電力：110 / 180 W

インピーダンス：4 ohm

分離周波数：3100 Hz

周波数範囲：32-28 000 Hz

推奨アンプ出力: 20 - 180 W

効率(1W/1m): 91 dB

外法 ∅: 238 mm

穴寸法 ∅: 209 mm

取付け深さ: 130 mm

重量: 1,82 kg

SIGNATURE IWT 162
SIGNATURE IWT 262

負荷電力:110/180W		130/200W
インピーダンス:4ohm		4ohm
分離周波数:3100Hz		2900Hz
周波数範囲:32-28000Hz		30-28000Hz
推奨アンプ出力:	20-180W	20-200W
効率(1W/1m):	91dB	91dB
外法(幅×高さ):	220×320mm	220×491mm
穴寸法(幅×高さ):	187×287mm	187×459mm
取付け深さ:	102mm	100mm
重量:	2,15kg	3,42kg

技術仕様データは変更することがありますのでご注意ください。
