用户手册 Signature IWT 162 MAGNAT

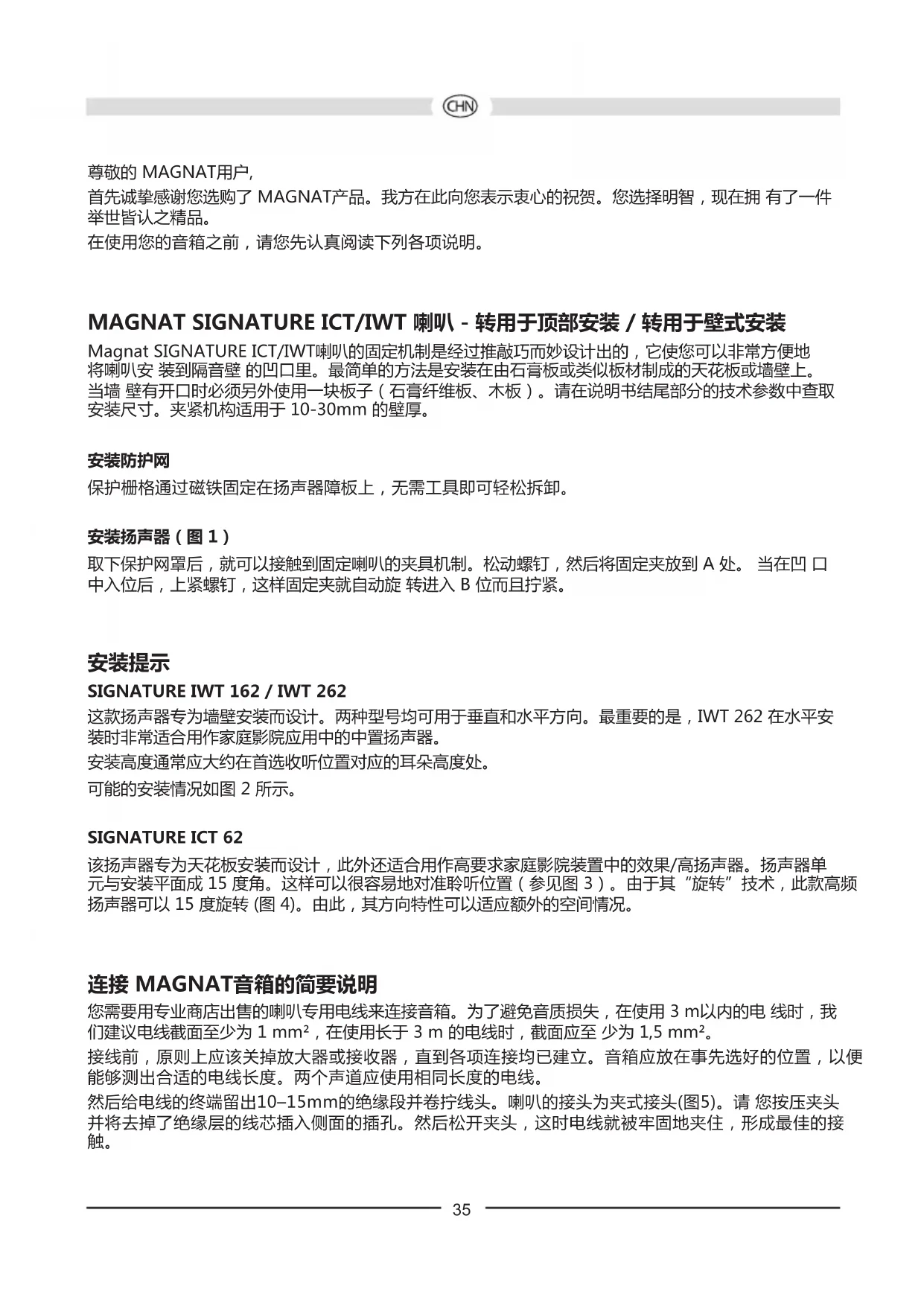

首先诚挚感谢您选购了 MAGNAT产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

MAGNAT SIGNATURE ICT/IWT 喇叭 - 转用于顶部安装 / 转用于壁式安装

Magnat SIGNATURE ICT/IWT喇叭的固定机制是经过推敲巧而妙设计出的，它使您可以非常方便地将喇叭安装到隔音壁的凹口里。最简单的方法是安装在由石膏板或类似板材制成的天花板或墙壁上。当墙壁有开口时必须另外使用一块板子（石膏纤维板、木板）。请在说明书结尾部分的技术参数中查取安装尺寸。夹紧机构适用于10-30mm的壁厚。

安装防护网

保护栅格通过磁铁固定在扬声器障板上，无需工具即可轻松拆卸。

安装扬声器（图 1）

取下保护网罩后，就可以接触到固定喇叭的夹具机制。松动螺钉，然后将固定夹放到 A 处。当在凹口中入位后，上紧螺钉，这样固定夹就自动旋转进入 B 位而且拧紧。

安装提示

SIGNATURE IWT 162 / IWT 262

这款扬声器专为墙壁安装而设计。两种型号均可用于垂直和水平方向。最重要的是，IWT 262 在水平安装时非常适合用作家庭影院应用中的中置扬声器。

安装高度通常应大约在首选收听位置对应的耳朵高度处。

可能的安装情况如图 2 所示。

SIGNATURE ICT 62

该扬声器专为天花板安装而设计，此外还适合用作高要求家庭影院装置中的效果/高扬声器。扬声器单元与安装平面成15度角。这样可以很容易地对准聆听位置（参见图3）。由于其“旋转”技术，此款高频扬声器可以15度旋转(图4)。由此，其方向特性可以适应额外的空间情况。

连接 MAGNAT音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 m 以内的电线时，我们建议电线截面至少为 1 mm²，在使用长于 3 m 的电线时，截面应至少为 1.5 mm²。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10-15mm的绝缘段并卷拧线头。喇叭的接头为夹式接头(图5)。请您按压夹头并将去掉了绝缘层的线芯插入侧面的插孔。然后松开夹头，这时电线就被牢固地夹住，形成最佳的接触。

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

调节高音平 (图 6)

分频器通过前部配置的高质量开关为扬声器系统进行单独的声音调节。

我们建议您根据自己的听觉品味调出最佳音响效果。针对不同的收听空间，应将下面的开关位置作为基本设置：

收听空间 举例 开关	位置
弱消音设施 硬质反	射平面,瓷砖,大面积的玻璃平面,家具少的空间-3dB
正常消音设施 地毯	,有挂帘的玻璃平面,皮革设施,有常规数量家具空间 0dB
强消音设施	地毯,软垫设施,厚挂帘,家具很多的空间	+3dB

接双声道立体声放大器

图7 显示音箱连接到立体声放大器。

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量

喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

放大器、调谐器和 CD/DVD 机 - 不只是抵挡产品 - 都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

技术参数

SIGNATURE ICT 62

负荷: 110 / 180 瓦

阻抗: 4 欧

分频点: 3100 赫

频率范围: 32 - 28 000 赫

最佳放大功率: 20 - 180 瓦

有效系数 (1 瓦/1 米): 91 分贝

外部尺寸 ∅: 238 毫米

凹口∅: 209 毫米

装入深度: 130 毫米

重量: 1,82 千克

SIGNATURE IWT 162 SIGNATURE IWT 262

负荷: 110 / 180 瓦 130 / 200 瓦

阻抗: 4 ohm 4 ohm

最佳放大功率: 20 - 180 瓦 20 - 200 瓦

有效系数 (1 瓦/1 米): 91 dB 91 dB

外部尺寸 (宽 x 高): 220 x 320 mm 220 x 491 mm

凹口(宽 x 高): 187 x 287 mm 187 x 459 mm

装入深度: 102 mm 100 mm

重量: 2,15 kg 3,42 kg

可能做技术改动。
